道路交通标志规范及统计表一、道路交通标志设置规范选用尺寸：厂区道路：标志外径(D) 80cm ，红边宽度(a) 8cm,红杠宽度(b) 6cm,衬边宽度(c) 0.6cm车间大门：标志外径( D) 60cm ，红边宽度(a) 6cm，红杠宽度(b) 4.5cm,衬边宽 度(c) 0.4cm 安装位置：厂区道路醒目位置。
警告标志标志颜色：黄底、黑边、黑图案。
标志形状：等边三角形，顶角朝上。
标志尺寸：其边长、边宽的最小值根据道路计算行车速度，按表选取。
选用尺寸：三角形边长（A） 90cm,黑边宽度（B） 6.5cm,黑边圆角半径（R） 4cm,衬底边宽度（C） 0.6cm安装位置选用尺寸：圆形直径（）衬边宽度（辅助标志标志颜色：为白底、黑字、黑边框。
标志形状：为长方形。
其尺寸由字高、字数确定，按字高等按表的规定执行。
如有需要可增加辅助标志板的尺寸。
10cm为下限值。
字的间隔、行距标志安装要求1、安装位置：厂区道路醒目位置。
2、标志内边缘距路面或土路肩边缘不得小于25cm。
标志牌下缘距路面的高度为100~250cm。
（选取第一块标志下缘距路面的高度为200cm）3、在装设时，应尽可能与道路中线垂直或成一定角度：为0~45°（选取角度45°）4、标志立柱选用热浸镀锌钢管,指示标志<=>20cm5、标志底板材质采用铝合金板材料制作，其抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%~10%。
应采用牌号为2024, T4状态的硬铝合金板。
标志均应采用反光材料制作标志面，并采用四、五级反光膜6、辅助标志安装在主标志下面，紧靠主标志下缘。

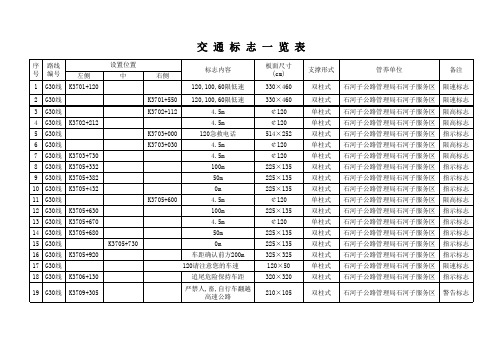

二、道路交通标志统计表。
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
交 通 标 志 一 览 表
1。
××××××公路
交通标志安装检查表
合同段: 起讫桩号: 第页共页交施1表
××××××公路
路面标线检查表
合同段: 起讫桩号: 第页共页交施2表
××××××公路
波形梁钢护栏检查表
合同段: 起讫桩号: 第页共页交施3表
包茂高速铜川至黄陵高速公路
混凝土护栏检查表
合同段: 起讫桩号: 第页共页交施4表
××××××公路
缆索护栏检查表
合同段: 起讫桩号: 第页共页交施5表
××××××公路
突起路标检查表
合同段: 起讫桩号: 第页共页交施6表
××××××公路
轮廓标检查表
合同段: 起讫桩号: 第页共页交施7表
××××××公路
防眩设施检查表
合同段: 起讫桩号: 第页共页交施8表
××××××公路
隔离栅和防落网检查表
合同段: 起讫桩号: 第页共页交施9表。
交通标志及标线大全交通警告标志十字交叉T 形交叉T 形交叉T 形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T 字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T 字路口以前的适当位置。
Y 形交叉环形交叉向左急弯路向右急弯路设在Y 形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
表向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄表车行道右侧缩窄。
此标志设在窄路以前车行道左侧缩窄。
此标志设在窄路以前适此标志设在桥面宽度小于路面宽度的窄桥的道路；此标志设在窄路以前适当位置。
适当位置。
当位置。
以前适当位置。
双向交通注意行人注意儿童注意牲畜表双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。
仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥

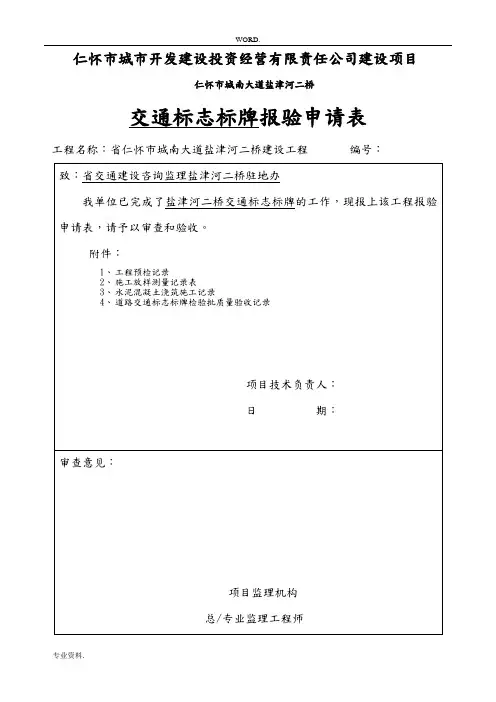

交通标志标牌报验申请表
工程名称：省仁怀市城南大道盐津河二桥建设工程编号：
D1-2 仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥
工程预检记录
仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥
交通标志标牌检验批质量验收记录
仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥
道路交通标线报验申请表
工程名称：省仁怀市城南大道盐津河二桥建设工程编号：
D1-2 仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥
工程预检记录
仁怀市城市开发建设投资经营有限责任公司建设项目
仁怀市城南大道盐津河二桥道路交通标线检验批质量验收记录。
国家标准GB5768-1999《道路交通标志和标线》相关内容10、警告标线道路施工安全设施设置示例警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。

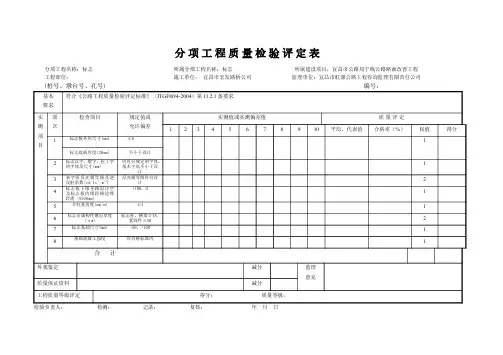

分项工程质量检验评定表
分项工程名称：标志 所属分部工程名称：标志 所属建设项目：宜昌市公路局干线公路路面改善工程 工程部位： 施工单位： 宜昌市宏发路桥公司 监理单位：宜昌市虹源公路工程咨询监理有限责任公司(桩号、墩台号、孔号) 编号：
检验负责人：检测：记录：复核：年月日

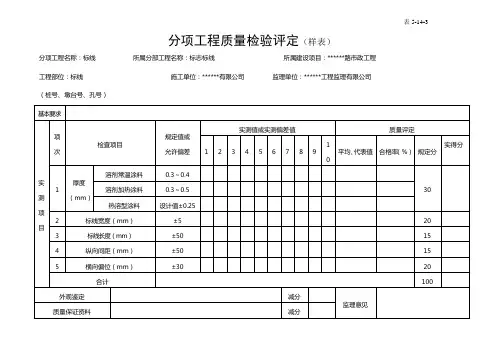

分项工程质量检验评定表
分项工程名称：标线 所属分部工程名称：标线 所属建设项目：宜昌市公路局干线公路路面改善工程 工程部位： 施工单位：宜昌市宏发路桥公司 监理单位：宜昌市虹源公路工程咨询监理有限责任公司(桩号、墩台号、孔号) 编号：
检验负责人：检测：记录：复核：年月日
分项工程质量检验评定表
分项工程名称：视线诱导标 所属分部工程名称：标志标线 所属建设项目：
工程部位： 施工单位： 监理单位： (桩号、墩台号、孔号) 编号：
检验负责人：检测：记录：复核：年月日。
警告标志道路交通标志标线警告标志 (1)禁令标志 (4)指示标志 (6)一般道路指路标志 (8)高速公路指路标志 (13)旅游标志 (21)道路施工安全标志 (22)指示标线 (25)禁止标线 (28)警告标线 (31)警1 十字交叉警2 T形交叉警3 T形交叉警4 T形交叉警5 Y形交叉警6 环形交叉警7 向左急弯路警8 向右急弯路警9 反向弯路警10 连续弯路警11 上陡坡警12 下陡坡警13 两侧变窄警14 右侧变窄警15 左侧变窄警16 窄桥警17 双向交通警18 注意行人警19 注意儿童警20 注意牲畜警21 注意信号灯警22a 注意落石警22b 注意落石警23 注意横风警24 易滑警25a 傍山险路警25b 傍山险路警26a 堤坝路警26b 堤坝路警27 村庄警28 隧道警29 渡口警30 驼峰桥警31 路面不平警32 过水路面警33 有人看守铁路道口警34 无人看守铁路道口警35 叉形符号警36a 斜杠符号警36b 斜杠符号警36c 斜杠符号警37 注意非机动车警38 事故易发路段警39 慢行警40a 左右绕行警40b 左侧绕行警40c 右侧绕行警41 施工警42 注意危险禁令标志禁1 禁止通行禁2 禁止驶入禁3 禁止机动车通行禁4 禁止载货汽车通行禁5 禁止三轮机动车通行禁6 禁止大型客车通行禁7 禁止小型客车通行禁8 禁止汽车拖、挂车通行禁9 禁止拖拉机通行禁10 禁止农用运输车通行禁11 禁止二轮摩托车通行禁12 禁止某两种车通行禁13 禁止非机动车通行禁14 禁止畜力车通行禁15 禁止人力货运三轮车通行禁16 禁止人力客运三轮车通行禁17 禁止人力车通行禁18 禁止骑自行车下坡禁19 禁止骑自行车上坡禁20 禁止行人通行禁21 禁止向左转弯禁22 禁止向右转弯禁23 禁止直行禁24 禁止向左向右转弯禁25 禁止直行和向左转弯禁26 禁止直行和向右转弯禁27 禁止掉头禁28 禁止超车禁29 解除禁止超车禁30 禁止车辆临时或长时停放禁31 禁止车辆长时停放禁32 禁止鸣喇叭禁33 限制宽度禁34 限制高度禁35 限制质量禁36 限制轴重禁37 限制速度禁38 解除限制速度禁39 停车检查禁40 停车让行禁41 减速让行禁42 会车让行指示标志示1 直行示2 向左转弯示3 向右转弯示4 直行和向左转弯示5 直行和向右转弯示6 向左和向右转弯示7 靠右侧道路行驶示8 靠左侧道路行驶示9 立交直行和左转弯行驶示10 立交直行和右转弯行驶示11 环岛行驶示12 单行路（向左或向右）示13 单行路（直行）示14 步行示15 鸣喇叭示16 最低限速示17 干路先行示18 会车先行示19 人行横道示20 右转车道示22 直行和右转合用车示21 直行车道示23 分向行驶车道示24 公交线路专用车道道示25 机动车行驶示26 机动车车道示27 非机动车行驶示28 非机动车车道示29 允许调头一般道路指路标志路1 地名路2 著名地点路3 行政区划分界路4 道路管理分界路5 国道编号路6 省道编号路7 县道编号路8a 行驶方向路8b 行驶方向路9a 交叉路口预告路9b 交叉路口预告路10a 十字交叉路口路10b 十字交叉路口路10c 十字交叉路口路10d 十字交叉路口路11a 丁字交叉路口路11b 丁字交叉路口路11c 丁字交叉路口路11d 丁字交叉路口路12 环字交叉路口路13a 互通式立交路13b 互通式立交路13c 互通式立交路13d 互通式立交路14 分岔处路15 地点距离路16a 火车站路16b 飞机场路16c 停车场路16d 长途汽车站路16e 急救站路16f 客轮码头路16g 名胜古迹路16h 加油站路16i 洗车路16j 轮渡路16k 地铁站路16l 餐饮路16m 汽车修理高速公路指路标志路25a 入口预告路25b 入口预告路25c 入口预告路26a 入口预告路26b 入口预告路27a 入口预告路27b 入口预告路27c 入口预告路28 入口路29 起点路30 终点预告路31 终点提示路32 终点路33a 下一出口路33b 下一出口路34 出口编号预告路35a 出口预告路35b 出口预告路35c 出口预告路35d 出口预告路36a 出口预告路36b 出口预告路36c 出口预告路37a 地点方向路37b 地点方向路37c 地点方向路38a 地点方向路38b 地点方向路38c 地点方向路38d 地点方向路38e 地点方向路39a 地点方向路39b 地点方向路40 地点距离路41 收费站预告路42 收费站路43 紧急路44 位置指示路45 加油站路46 紧急停车带路47a 服务区预告路47b 服务区预告路47c 服务区预告路47d 服务区预告路48a 停车区预告路48b 停车区预告路48c 停车区预告路49a 停车区预告路49b 停车区预告路49c 停车区预告路50 停车场路51a 爬坡车道路51b 爬坡车道路51c 爬坡车道路51d 爬坡车道路52a 车距确认路52b 车距确认路52c 车距确认路52d 车距确认路52e 车距确认路53a 道路交通信息路53b 道路交通信息路53c 道路交通信息路54 里程牌路55 百火牌路56a 分流路56b 分流路57a 合流路57b 合流路58 基本单元路59 组合使用旅游标志旅1 旅游区方向旅2 旅游区距离旅3 问询处旅4 徒步旅5 索道旅6 野营地旅7 营火旅8 游戏场旅9 骑马旅10 钓鱼旅11 高尔夫球旅12 潜水旅13 游泳旅14 划船旅15 冬季游览区旅16 滑雪旅17 滑冰道路施工安全标志施6 前方施工施7 前方施工施8 道路施工施9 道路封闭施10 道路封闭施11 道路封闭施12 右道封闭施13 右道封闭施14 右道封闭施15 左道封闭施16 左道封闭施17 左道封闭施18 中间封闭施19 中间封闭施20 中间封闭施21 车辆慢行施22 向左行驶施23 向右行驶施24 向左改道施25 向右改道27 30 4232,851157152555535锥形交通标锥形交通标路栏路栏道口标柱指示标线线1 双向两车道路面中心线线7 左弯待转区线线9 人行横道（正交）线10 人行横道（斜交）线12 人行横道预告标示线13 车距确认线线15 直接式出口标线线16 平行式出口标线线17 直接式入口标线线18 平行式入口标线禁止标线线32 中心黄色虚实线线40 禁止路边长时停放车辆线线41 禁止路边临时或长时停放车辆线线43 停止线线44 停车让行线线45 减速让行线线46 非机动车禁驶区标线线47 复杂行驶条件丁字路口导流线线58 专用车道线警告标线线60 三车道缩减为双车道线61 四车道缩减为双车道线62 四车道缩减为三车道线63 四车道缩减为二车道线64 三车道斑马线过渡线65 双向两车道改变为双向四车道线66 双车道中间有障碍线67 四车道中间有障碍线68 同方向二车道中间有障碍线72 立面标记。
