SM322和SM323数字量输出模块接线

S7-300复习题一、填空题1、S7-300的存储器主要包括三部分，即装载存储器，工作存储器，系统存储器。

2、S7-300PLC是模块式的PLC，它由电源模块、CPU模块、信号模块、功能模块、接口模块、通信处理器组成。

3、在S7数据格式中，1字节BYTE包含8位BIT，1字WORD包含16位BIT，1双字DWORD包含32位BIT。

4、试写出三种复杂数据类型：ARRAY、STRUCT、STRING。

5、S7单个定时器定时最大时间为99990s，S7单个计数器计数最大值为999。

6、S7-300累加器的长度为4个字节。

7、标准STEP7软件包配备的3种基本编程语言是STL、LAD和FBD。

8、阅读和分析PLC程序的时候,每个输入输出都有自己的地址，程序用寻址的方法访问地址，PLC有两种寻27.OB1是主程序循环组织块，OB100是暖启动组织块，28.S7-300模块地址分配时数字I/O I/O模块每个槽划分为１６Byte（等于８个模拟量通道）。

29.S7-300模拟量输入模块对输入标准模拟信号进行A/D转换，其中标准电压信号0～10V对应转换后的数字量数值为D～27648。

A/D转换器的输入量一般都为电压和信号。

30.调用SFB和FB时需要指定其。

31.是一种特殊的中间存储器类型。

它的二进制状态周期性变化，从而形成占空比为0.5的矩形波。

32.MD10由MW10、MW12两个字构成。

二、判断题（对）1．PLC设计的核心思想之一是用计算机代替继电器器控制盘。

（错）2．由于PLC的输入/输出电平可与外部装置直接连接，因此可用来直接驱动380V的交流接触器。

（对）3．PLC由输入部分、输出部分和控制器三部分组成。

（对）4．PLC主要由CPU模块、存储器模块、电源模块和输入/输出接口模块五部分组成。

（错）5．PLC的存储器分为系统存储器和用户存储器，其中系统存储器为ROM或E2PROM结构，而用户存储器主要为RAM结构。

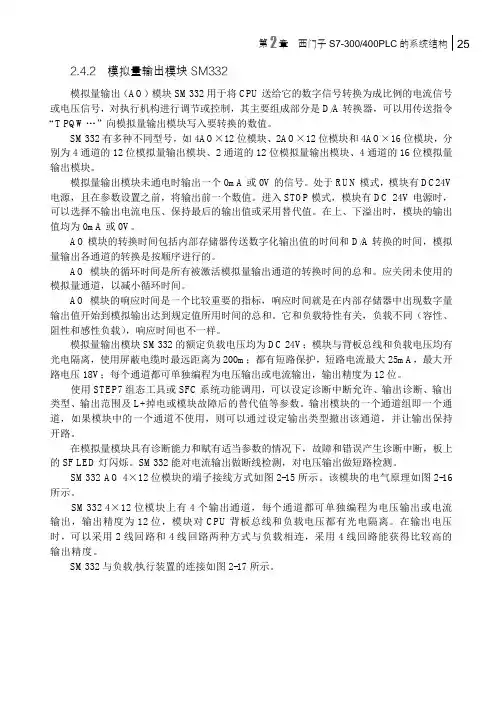

第2章西门子S7-300/400PLC的系统结构252.4.2 模拟量输出模块SM332模拟量输出（AO）模块SM332用于将CPU送给它的数字信号转换为成比例的电流信号或电压信号，对执行机构进行调节或控制，其主要组成部分是D/A转换器，可以用传送指令“T PQW…”向模拟量输出模块写入要转换的数值。

SM332有多种不同型号，如4AO×12位模块、2AO×12位模块和4AO×16位模块，分别为4通道的12位模拟量输出模块、2通道的12位模拟量输出模块、4通道的16位模拟量输出模块。

模拟量输出模块未通电时输出一个0mA或0V的信号。

处于RUN模式，模块有DC24V电源，且在参数设置之前，将输出前一个数值。

进入STOP模式，模块有DC 24V电源时，可以选择不输出电流电压、保持最后的输出值或采用替代值。

在上、下溢出时，模块的输出值均为0mA或0V。

AO模块的转换时间包括内部存储器传送数字化输出值的时间和D/A转换的时间，模拟量输出各通道的转换是按顺序进行的。

AO模块的循环时间是所有被激活模拟量输出通道的转换时间的总和。

应关闭未使用的模拟量通道，以减小循环时间。

AO模块的响应时间是一个比较重要的指标，响应时间就是在内部存储器中出现数字量输出值开始到模拟输出达到规定值所用时间的总和。

它和负载特性有关，负载不同（容性、阻性和感性负载），响应时间也不一样。

模拟量输出模块SM332的额定负载电压均为DC 24V；模块与背板总线和负载电压均有光电隔离，使用屏蔽电缆时最远距离为200m；都有短路保护，短路电流最大25mA，最大开路电压18V；每个通道都可单独编程为电压输出或电流输出，输出精度为12位。

使用STEP7组态工具或SFC系统功能调用，可以设定诊断中断允许、输出诊断、输出类型、输出范围及L+掉电或模块故障后的替代值等参数。

输出模块的一个通道组即一个通道，如果模块中的一个通道不使用，则可以通过设定输出类型撤出该通道，并让输出保持开路。

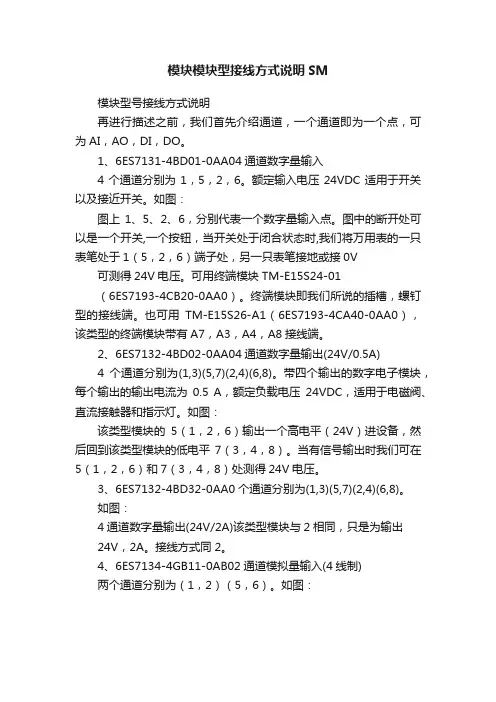

模块模块型接线方式说明SM模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。

1、6ES7131-4BD01-0AA04通道数字量输入4个通道分别为1，5，2，6。

额定输入电压24VDC适用于开关以及接近开关。

如图：图上1、5、2、6，分别代表一个数字量输入点。

图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。

可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。

终端模块即我们所说的插槽，螺钉型的接线端。

也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。

2、6ES7132-4BD02-0AA04通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。

带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24VDC，适用于电磁阀、直流接触器和指示灯。

如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。

当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。

3、6ES7132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。

如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。

接线方式同2。

4、6ES7134-4GB11-0AB02通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。

如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。

设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。

当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

昆仑通态触摸屏应用打开MCGSE组态环境 (2)新建工程 (2)添加驱动 (4)新建变量 (8)新建I量 (12)新建Q量 (13)新建UINT量 (13)新建INT量 (14)新建窗口 (17)画面编辑 (19)1、文本 (20)2、数值显示 (22)3、调试窗口文本显示 (24)4、按钮（窗口切换） (27)5、柱状图 (28)6、断路器 (30)7、手车 (31)8、操作命令 (32)工程下载 (36)工程下载时主控窗口的属性设置 (38)触摸屏设置 (39)打开MCGSE组态环境新建工程点击“新建工程（N）”，选择触摸屏型号，点击“确定”，点击“工程另存为（A）”，选择保存的路径，输入文件名，点击“保存”。

添加驱动点击“设备组态”，右击选择“设备工具箱（X）”，点击“设备管理”，双击“GE90TCPIP”，双击“GE90TCP”，右栏会出现“GE90TCP”，选中，点击“确认”，双击“GE90TCP”，新建变量双击“设备0—[GE90TCP]”PLC IP地址，GE9030端口号为18245“采集优化”选择“0—不优化”，否则%R1--%R200地址的值在通道里能看到，窗口里无法显示触摸屏IP地址，本地端口号为1281PLC IP地址，GE9030端口号为18245除默认生成的设备通道，新建I量新建UINT量点击“确认（A）”。

选中“0001”，点击“快速连接变量”，选中“0011”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0021”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0031”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，新建窗口点击“新建窗口”，出现“窗口0”，选中“窗口0”，点击“窗口属性”，修改窗口名称等，可修改窗口名称、窗口背景色，点击“确认”。

画面编辑选中“主菜单”，点击“动画组态”，1、文本点击“确认”调整字体大小2、数值显示选择显示输出可乘任意系数选择数值量输出2位小数3、调试窗口文本显示DI_01=1时，显示“1”DI_01=0时，显示“0”4、按钮（窗口切换）5、柱状图点击“”，先横向拖，再纵向拉升，6、断路器7、手车：先用直线画线小车图形，组包后，再设置可见性。

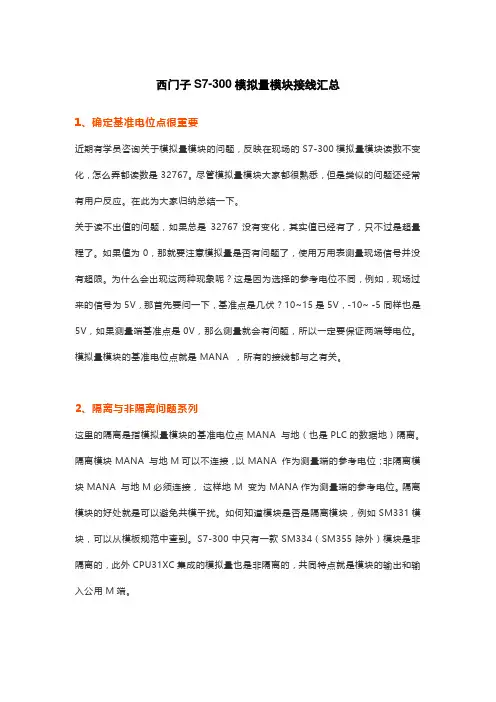

西门子S7-300模拟量模块接线汇总1、确定基准电位点很重要近期有学员咨询关于模拟量模块的问题，反映在现场的S7-300模拟量模块读数不变化，怎么弄都读数是32767。

尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。

在此为大家归纳总结一下。

关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。

如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。

为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。

模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。

2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。

隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。

隔离模块的好处就是可以避免共模干扰。

如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。

S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。

同样传感器也有隔离与非隔离的问题。

通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。

判断传感器是否隔离最好还是参考手册。

隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。

非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。

下面就是如何保证测量端与信号源端等电位接线的问题。

在下面建议的连接图中所用的缩写词和助记符含义如下：M +：测量导线（正）M -：测量导线（负）MANA：模拟量模块基准电位点这里需要注意MANA ，不同的接线方式都是以MANA 为参考基准电位。

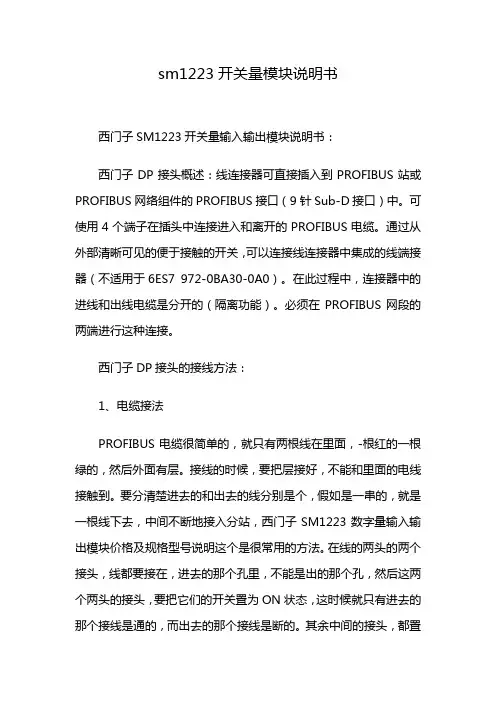

sm1223开关量模块说明书西门子SM1223开关量输入输出模块说明书：西门子DP接头概述：线连接器可直接插入到PROFIBUS站或PROFIBUS网络组件的PROFIBUS接口（9针Sub-D接口）中。

可使用4个端子在插头中连接进入和离开的PROFIBUS电缆。

通过从外部清晰可见的便于接触的开关，可以连接线连接器中集成的线端接器（不适用于6ES7 972-0BA30-0A0）。

在此过程中，连接器中的进线和出线电缆是分开的（隔离功能）。

必须在PROFIBUS网段的两端进行这种连接。

西门子DP接头的接线方法：1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，-根红的一根绿的，然后外面有层。

接线的时候，要把层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是个，假如是一串的，就是一根线下去，中间不断地接入分站，西门子SM1223数字量输入输出模块价格及规格型号说明这个是很常用的方法。

在线的两头的两个接头，线都要接在，进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的(记忆方法:ON表示接入终端电阻，以两端的接头拨至ON;OFF表示断开终端电阻，以中间的接头要拨至OFF)。

2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。

假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。

个单独接线的接口，是ON状态，然后你把邻近的个接口的开关也置为ON，那么这个接口以后的部分就断了。

西门子SM1223数字量输入输出模块价格及规格型号说明现在测*边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆(被并联了)，那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为N....就这么测下去，如果个的电阻不是110欧姆了，就是那一段的线路出问题了。

6ES7 321-1BH02-0AA0：源型输入，PNP，前连接器1脚不要接，20脚接M。

PNP型传感器如果是3线制，电源接L+，M，输出端接模块输入点，比如2脚I0.0。

如果是3线制NPN型要接此模块只有经过中继转换了，如果是4线制就无所谓，只要将传感器输出触点一端接L+，一端接模块输入点即可。

2。

6ES7 321-1BH50-0AA0：漏型输入，NPN，前连接器20脚不要接，1脚接L+。

同理，NPN型传感器如果是3线制，电源接L+，M，输出端接模块输入点，比如2脚I0.0。

PNP型的接法参考上面所说，一个道理S7-300PLC与以下设备的通讯方式：PC：MPI方式（需要MPI编程电缆）；以太网方式(需要以太网通讯模块343－1等)；DP总线方式（PC端需CP5611卡）。

触摸屏：西门子触摸屏一般采用MPI编程口（485通讯，3、8直连）；其余的一般也是这个连法，有些不同，例如：昆仑通态的需要MPI编程电缆，原装的还不行，得用国产的。

也可以用以太网线，还可以把触摸屏挂在DP总线上。

传感器（比如流量计）：脉冲信号、4～20mA信号、通讯方式，以上最常用。

变频器：模拟量输出；485通讯、以太网通讯等等。

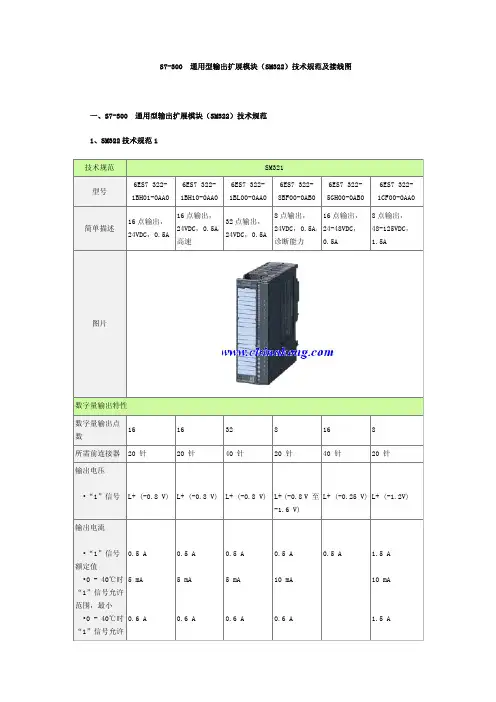

数字量输出外围接线继电器输出方式SM322的16点数字量继电器输出模板端子接线图中输出点导通时，通过背板总线接口和光耦合器，使模板内部对应的微型硬件继电器线圈通电，常开触点闭合，外部负载工作。

输出点为0状态时，输出模板内部的微型继电器线圈断电，常开触点断开，外部负载工作停止。

16点SM322继电器输出端子接线图晶体管输出方式SM322的32点数字量晶体管输出模板端子接线图中只能驱动直流负载。

输出信号经光耦合器送给内部输出元件（带三角形符号的小方框）。

内部输出元件的饱和导通状态和截止状态控制内部触头的接通和断开，输出延迟时间小于lms。

32点SM322晶体管输出端子接线图晶闸管输出方式SM322的16点数字量晶闸管输出模板端子接线图中内部RC电路抑制晶闸管关断过程中形成的瞬间过电压和外部脉冲电压。

SM322 输出指示灯常亮
16路模块，其中只有一个指示灯常亮，外部继电器也是常亮的！在线监控发现输出为false，该点在wincc上面也是显示为断开状态的！其他点位都正常。

不知道是什么原因最佳答案
322的指示灯是否亮不完全是受那个DO点的输出控制。

只要那个DO点出现和对应输出电压差不多的电压，那个指示灯就会亮。

假设是24VDC吧，你程序里面没有输出，但只要对应的输出点有24V，灯就亮，即使是外加的。

有些传统设计，自动/手动中的手动常常要求要有真正的手动部分，如果电路设计的不是很完善，很可能出现在手动时给这个DO点加上外部电压的情况，这时指示灯当然会亮。

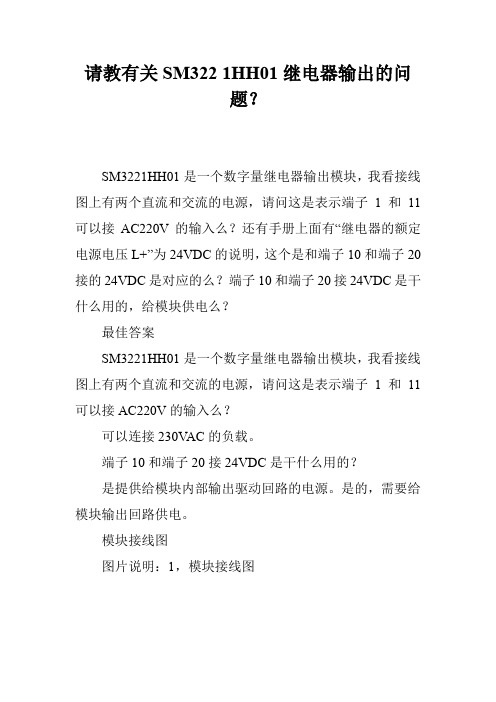

请教有关SM322 1HH01继电器输出的问
题？
SM3221HH01是一个数字量继电器输出模块，我看接线图上有两个直流和交流的电源，请问这是表示端子1和11可以接AC220V的输入么？还有手册上面有“继电器的额定电源电压L+”为24VDC的说明，这个是和端子10和端子20接的24VDC是对应的么？端子10和端子20接24VDC是干什么用的，给模块供电么？
最佳答案
SM3221HH01是一个数字量继电器输出模块，我看接线图上有两个直流和交流的电源，请问这是表示端子1和11可以接AC220V的输入么？
可以连接230V AC的负载。

端子10和端子20接24VDC是干什么用的？
是提供给模块内部输出驱动回路的电源。

是的，需要给模块输出回路供电。

模块接线图
图片说明：1，模块接线图
标签。

sm323输出模块是否是干扰？
现场一台s7-300与一个mcc柜硬线通信控制mcc柜配电的两台电机，plc为每台电机提供两个do，分别控制两个中间继电器，每个中间继电器的一对无源常开点给mcc，启动电机时，plc输出do1，三秒后停止输出，电机启动，停止时，plc输出do2，三秒后停止输出，电机停止。

现编程后测试电机一控制正常。

电机二控制时有问题，当plc发出启动命令后，启动和停止中间继电器会同时吸合，能听见多次吸合断开，导致电机无法启动，但如果拖开plc与mcc之间的电缆，即拖开中继常开干结点，程序运行正常，请问这是不是干扰啊，两台电机控制程序完全一样，干结点被mcc柜用后，串的是220v的电压。

最佳答案
1、电机二应有手动方式启动，手动方式是否正常？
2、电机二的中间继电器、接触器的带载能力不够。

3、检查电机二的控制（二次））回路的接线与电机二的接触器、断路器是否正常？
4、如果电机有运行、停机信号、故障信号输入，启停命令最好不采用三秒宽度脉冲，最好采用由运行、故障信号来撤销启动命令，由停机信号来撤销停机命令。

5、这是不是干扰啊?
控制（二次））回路都是220v的不会有干扰。

电机控制除了保证程序正确，还有保证控制（二次））回路的设计、器件、接线要正确。
