matlab 程序2d有限元方法全文共四篇示例，供读者参考第一篇示例：有限元方法是一种数值计算方法，旨在解决工程结构、力学和热力学等领域的复杂问题。
这种方法通过将一个连续的问题离散化为无限多的小单元，然后通过求解每个小单元的方程来逼近整个问题的解。
有限元方法在解决非线性、非定常、多物理场耦合等复杂问题上表现出色，因此在工程领域得到了广泛应用。
2D有限元方法是指在二维平面上建立有限元模型，然后求解其方程得到问题的解。
在MATLAB中，构建2D有限元模型的步骤大致分为三个阶段：几何建模、网格剖分和有限元分析。
首先是几何建模阶段，即对求解问题的几何形状进行建模。
这一步通常通过MATLAB中的绘图函数绘制图形，定义节点和单元信息。
这个阶段的难点在于如何准确表达问题的几何形状和边界条件，因为这将直接影响到后续的网格划分和求解结果的准确性。
接着是网格剖分阶段，即将几何形状离散化为小单元。
在MATLAB中，可以利用自带的网格生成函数或者第三方的网格生成工具箱来生成有限元网格。
网格的质量和密度对求解结果的准确性有很大影响，因此在网格剖分时需要谨慎选择参数和方法。
最后是有限元分析阶段，即对离散化后的有限元模型进行求解。
在MATLAB中，可以利用现成的有限元求解函数来求解线性或非线性方程。
在求解过程中，需要考虑边界条件的处理、材料参数的输入和求解精度的控制等因素，以保证求解的准确性和稳定性。
在实际应用中，2D有限元方法常用于解决板、壳结构的弯曲、扭转、振动等问题，以及流体动力学、电磁场等问题。
MATLAB提供了丰富的工具箱和函数库，使得有限元方法的实现更加简单和高效。
通过合理的建模、网格剖分和求解方法，我们可以快速地解决复杂的工程问题，提高工程设计的效率和精度。
2D有限元方法结合MATLAB工具的应用为工程领域提供了一种高效、准确和可靠的计算方法。
通过不断学习和实践，我们可以更好地利用有限元方法解决实际工程问题，推动工程技术的发展和进步。

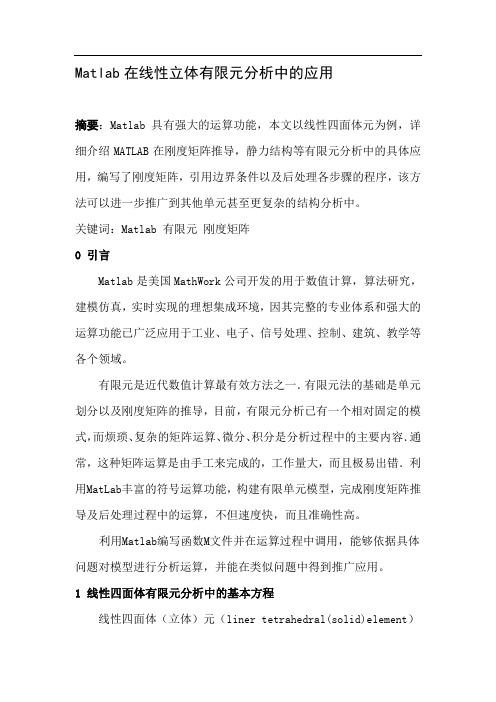

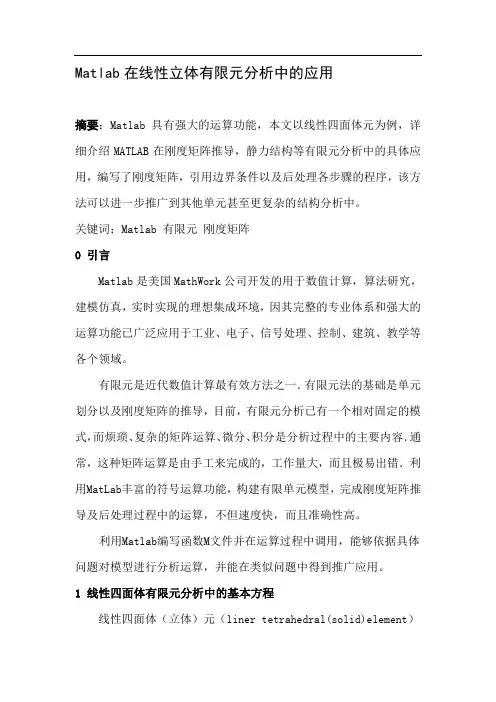

Matlab在线性立体有限元分析中的应用摘要：Matlab具有强大的运算功能，本文以线性四面体元为例，详细介绍MATLAB在刚度矩阵推导，静力结构等有限元分析中的具体应用，编写了刚度矩阵，引用边界条件以及后处理各步骤的程序，该方法可以进一步推广到其他单元甚至更复杂的结构分析中。
关键词：Matlab 有限元刚度矩阵0 引言Matlab是美国MathWork公司开发的用于数值计算，算法研究，建模仿真，实时实现的理想集成环境，因其完整的专业体系和强大的运算功能已广泛应用于工业、电子、信号处理、控制、建筑、教学等各个领域。
有限元是近代数值计算最有效方法之一．有限元法的基础是单元划分以及刚度矩阵的推导，目前，有限元分析已有一个相对固定的模式，而烦琐、复杂的矩阵运算、微分、积分是分析过程中的主要内容．通常，这种矩阵运算是由手工来完成的，工作量大，而且极易出错．利用MatLab丰富的符号运算功能，构建有限单元模型，完成刚度矩阵推导及后处理过程中的运算，不但速度快，而且准确性高。
利用Matlab编写函数M文件并在运算过程中调用，能够依据具体问题对模型进行分析运算，并能在类似问题中得到推广应用。
1 线性四面体有限元分析中的基本方程线性四面体（立体）元（liner tetrahedral(solid)element）是既有局部坐标又有总体坐标的三维有限元，用线性函数描述。
线性四面体元的系数有弹性模量E 和泊松比ν，每个线性四面体与元有四个节点并且每个节点有三个自由度，如图1所示。
这四个节点的总体坐标用111x （,y ,z ）、222x （,y ,z ）、333x （,y ,z ）、444x （,y ,z ）表示。
单元刚度矩阵给定如下：[][][][]T k V B D B = （1.1）式中V 是单元的体积，由下式给出：11122233344411611x y z x y z V x y z x y z =（1.2）图1 线性四面体（立体）元 矩阵[]B 由下式（1.3）确定：[]312431243124331122443311224431122000000000000000000000000000000000x x x x y y y y z z z z y x y x y x y x z y z y z y z y zxzxN N N N N N N N N N N N B N N N N N N N N N N N N N N N N N N N N N ∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂=∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂3440zxzx N N N ⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥∂∂∂⎢⎥⎢⎥∂∂∂⎣⎦在方程（1.3）中，形函数由下式给出：111111()6N x y z V αβγδ=+++222221()6N x y z V αβγδ=+++333331()6N x y z Vαβγδ=+++444441()6N x y z Vαβγδ=+++ （1.4）在方程（1.1）中，矩阵[]D 由下式（1.5）确定：[]10001000100012000002(1)(12)120000021200002E D νννννννννννννν-⎡⎤⎢⎥-⎢⎥⎢⎥-⎢⎥-⎢⎥=⎢⎥+-⎢⎥-⎢⎥⎢⎥⎢⎥-⎢⎥⎣⎦2 建立的Matlab 函数TetrahedronElementV olume(x1,y1,z1,x2,y2,z2,x3,y3,z3,x4,y4,z4),该函数根据给出的第一个节点坐标111(,,)x y z ，第二个节点坐标222(,,)x y z ，第三个节点坐标333(,,)x y z 和第四个节点坐标444(,,)x y z 返回单元的体积。
第三章MATLAB有限元分析与应用有限元分析（Finite Element Analysis, FEA）是一种工程计算方法，用于解决结构力学和流体力学等问题。
它将一个复杂的结构分割成多个简单的离散单元，通过建立数学模型和求解方程组，得到结构的力学、热力学和流体力学等性能参数。
MATLAB是一种功能强大的数学计算软件，具有直观的用户界面和丰富的工具箱，可以方便地进行有限元分析。
本章将介绍在MATLAB中进行有限元分析的基本步骤和方法，以及一些常见的应用例子。
首先，进行有限元分析需要将结构进行离散化。
常用的离散化方法有节点法和单元法。
节点法是将结构的几何形状划分为小的节点，并在节点上进行计算。
单元法是将结构划分为多个小的单元，并在每个单元内进行计算。
在MATLAB中，可以通过创建节点和单元的矩阵来描述结构和单元的关系。
例如，创建一个2D结构形式的节点矩阵：nodes = [0 0; 1 0; 0 1; 1 1];然后，通过创建描述节点连接关系的矩阵，来定义结构的单元：elements = [1 2 3; 2 4 3];这里的每一行代表一个单元，数字表示节点的编号。
接下来，需要定义材料的力学参数和边界条件。
材料的力学参数包括弹性模量、泊松比等。
边界条件包括支座约束和加载条件。
在MATLAB中，可以通过定义力学参数和边界条件的向量来描述。
例如，定义弹性模量和泊松比的向量：E=[200e9200e9];%弹性模量nu = [0.3 0.3]; % 泊松比定义支座约束的向量（1表示固定，0表示自由）：constraints = [1 1; 0 0; 0 1; 0 1];定义加载条件的向量（包括点力和面力）：最后，通过求解方程组得到结构的应力和位移等结果。
在MATLAB中，可以利用有限元分析工具箱中的函数进行计算。
例如，可以使用“assem”函数将节点和单元的信息组装成方程组，并使用“solveq”函数求解方程组。
第1章引言这个简短的引言分为两部分，第一部分是对有限元方法步骤的概括介绍，第二部分是MATLAB的简略使用指南。
1.1 有限元方法的步骤有许多关于有限元分析的优秀教材，比如在参考文献[1-18]中列出的那些书目。
因此，本书不准备对有限元理论或有限元方程进行详细地阐述和推导。
每一章只总结概括主要的方程，这些章节都附有示例来说明这些方程。
此外，全书只讨论线弹性结构力学的问题。
有限元方法用于解决工程问题的数值计算过程。
本书假定所有的行为都是线弹性行为。
虽然本书的问题都与结构工程相关，但有限元方法也同样适用于工程的其他领域。
本书中使用有限元方法解决问题共包括6个步骤。
对有限元分析的6个步骤阐述如下：(1) 离散化域——这个步骤包括将域分解成单元和节点。
对于像桁架和刚架这类离散系统，已经离散化，这一步就不需要了。
此处获得的结果应该已经是精确的。
然而，对于连续系统，如板壳，这一步就变得至关重要，因为它只能得到近似的结果。
因此解决方案的精确度取决于所使用的离散化方法。
本书中，我们将手动完成这一步(对连续系统)。
(2) 写出单元刚度矩阵(element stiffness matrices)——写出域内每个单元的单元刚度矩阵。
在本书中，这个步骤通过MATLAB实现。
(3) 集成整体刚度矩阵(global stiffness matrices)——这一步用直接刚度法(direct stiffness approach)实现。
在本书中，该步骤借助于MATLAB实现。
(4) 引入边界条件——诸如支座(supports)、外加载荷(applied loads)和位移(displacements)等。
本书中手动实现这一步骤。
(5) 解方程——这一步骤分解整体刚度矩阵并用高斯消去法求解方程组。
在本书中，在用高斯消去法实现求解部分的时候需要手动分解矩阵。
(6) 后处理——得到额外的信息，如支反力、单元节点力和单元应力。
本书中这一步骤通过MATLAB实现。
有限元数值解法在MATLAB中的实现及可视化摘要：偏微分方程的数值解法在数值分析中占有很重要的地位，很多科学技术问题的数值计算包括了偏微分方程的数值解问题。
在学习初等函数时，总是先画出它们的图形，因为图形能帮助我们了解函数的性质。
而对于偏微分方程，画出它们的图形并不容易，尤其是没有解析解的偏微分方程，画图就显得更加不容易了。
为了从偏微分方程的数学表达式中看出其所表达的图形、函数值与自变量之间的关系，通过MATLAB编程，用有限元数值解法求解了偏微分方程，并将其结果可视化。
关键词：偏微分方程；MATLAB；有限元法；可视化1 引言（Introduction）偏微分方程的数值解法在数值分析中占有很重要的地位，很多科学技术问题的数值计算包括了偏微分方程的数值解问题。
近三十多年来，它的理论和方法都有了很大的发展，而且在各个科学技术的领域中应用也愈来愈广泛。
例如，核武器的研制要有理论设计和核试验。
但核反应和核爆炸的过程是在高温高压的条件下进行的，而且巨大的能量在极短的时间内释放出来，核装置内部的细致反应过程及各个物理量的变化是根本不能用仪器测量出来的，核试验只是提供综合的数据。
而描述核反应和爆炸物理过程的数学模型是一个很复杂的非线性偏微分方程组，也根本没有办法得到这个方程组理论上的精确解。
所以发展核武器的国家都在计算机上对核反应过程进行数值模拟，这也称为“数值核实验”，它可以大大减少核试验的次数，节约大量的经费，缩短研制的周期[1]。
在学习初等函数时，总是先画出它们的图形，因为图形能帮助我们了解函数的性质。
而对于偏微分方程，画出它们的图形并不容易，尤其是没有解析解的偏微分方程，画图就显得更加不容易了。
所以本文主要研究如何用MATLAB数值求解偏微分方程，并将其数值解绘制成三维图形的形式，从而可以从复杂的数学表达式中看出其所表达的图像、函数值与自变量之间的关系[2]。
2 有限元法（Finite element method）2.1 有限元法概述有限元法的基本思想是将结构离散化，用有限个容易分析的单元来表示复杂的对象，单元之间通过有限个节点相互连接，然后根据变形协调条件综合求解。

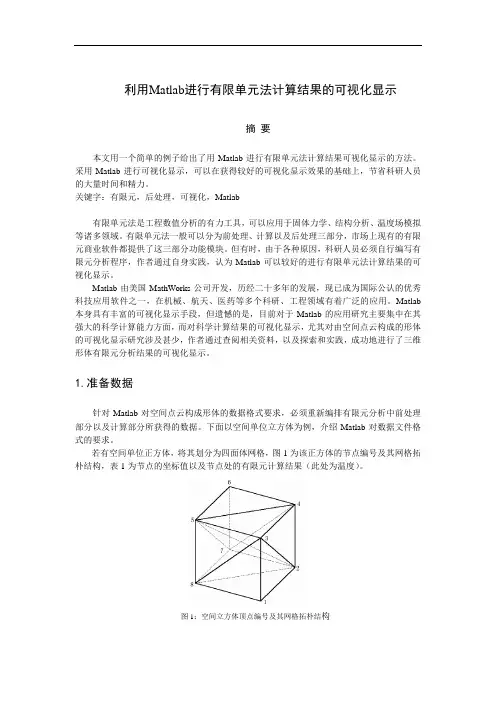

利用Matlab进行有限单元法计算结果的可视化显示摘要本文用一个简单的例子给出了用Matlab进行有限单元法计算结果可视化显示的方法。
采用Matlab进行可视化显示，可以在获得较好的可视化显示效果的基础上，节省科研人员的大量时间和精力。
关键字：有限元，后处理，可视化，Matlab有限单元法是工程数值分析的有力工具，可以应用于固体力学、结构分析、温度场模拟等诸多领域。
有限单元法一般可以分为前处理、计算以及后处理三部分，市场上现有的有限元商业软件都提供了这三部分功能模块。
但有时，由于各种原因，科研人员必须自行编写有限元分析程序，作者通过自身实践，认为Matlab可以较好的进行有限单元法计算结果的可视化显示。
Matlab由美国MathWorks公司开发，历经二十多年的发展，现已成为国际公认的优秀科技应用软件之一，在机械、航天、医药等多个科研、工程领域有着广泛的应用。
Matlab 本身具有丰富的可视化显示手段，但遗憾的是，目前对于Matlab的应用研究主要集中在其强大的科学计算能力方面，而对科学计算结果的可视化显示，尤其对由空间点云构成的形体的可视化显示研究涉及甚少，作者通过查阅相关资料，以及探索和实践，成功地进行了三维形体有限元分析结果的可视化显示。
1.准备数据针对Matlab对空间点云构成形体的数据格式要求，必须重新编排有限元分析中前处理部分以及计算部分所获得的数据。
下面以空间单位立方体为例，介绍Matlab对数据文件格式的要求。
若有空间单位正方体，将其划分为四面体网格，图1为该正方体的节点编号及其网格拓朴结构，表1为节点的坐标值以及节点处的有限元计算结果（此处为温度）。
表1：单位正方体顶点坐标及其温度图1：空间立方体顶点编号及其网格拓朴结构x y z顶点温度值(℃)顶点编号顶点坐标(,,)1 0, 0, 0 10002 1, 0, 0 8003 0, 0, 1 7004 1, 0, 1 3455 0, 1, 1 6646 1, 1, 1 2567 1, 1, 0 9878 0, 1, 0 907用Matlab进行可视化显示需要有3个文件：节点坐标文件、网格结构文件和有限元计算结果文件。

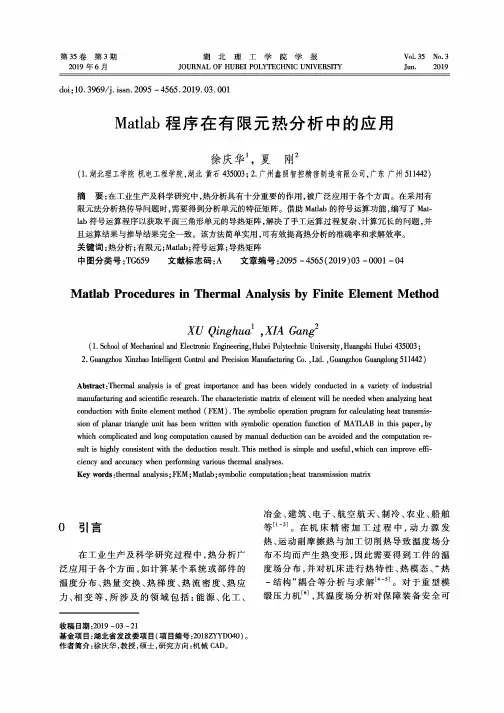

第35卷第3期2019年6月湖北理工学院学报JOURNAL OF HUBEI POLYTECHNIC UNIVERSITYVol.35No.3Jun.2019doi:10.3969/j.issn.2095-4565.2019.03.001Matlab程序在有限元热分析中的应用徐庆华夏冈『(1.湖北理工学院机电工程学院，湖北黄石435003；2.广州鑫照智控精密制造有限公司，广东广州511442)摘要:在工业生产及科学研究中,热分析具有十分重要的作用，被广泛应用于各个方面。
在采用有限元法分析热传导问题时，需要得到分析单元的特征矩阵。
借助Matlab的符号运算功能,编写了Mat-lab符号运算程序以获取平面三角形单元的导热矩阵，解决了手工运算过程复杂、计算冗长的问题，并且运算结果与推导结果完全一致。
该方法简单实用,可有效提高热分析的准确率和求解效率。
关键词:热分析;有限元;Matlab;符号运算;导热矩阵中图分类号:TG659文献标志码:A文章编号：2095-4565(2019)03-0001-04 Matlab Procedures in Thermal Analysis by Finite Element MethodXU Qinghua,XIA Gang1(1.School of Mechanical and Electronic Engineering,Hubei Polytechnic University,Huangshi Hubei435003;2.Guangzhou Xinzhao Intelligent Control and Precision Manufacturing Co.,Ltd.,Guangzhou Guangdong511442)Abstract:Thermal analysis is of great importance and has been widely conducted in a variety of industrial manufacturing and scientific research.The characteristic matrix of element will be needed when analyzing heat conduction with finite element method(FEM).The symbolic operation program for calculating heat transmission of planar triangle unit has been wriHen with symbolic operation function of MATLAB in this paper,by which complicated and long computation caused by manual deduction can be avoided and the computation result is highly consistent with the deduction result.This method is simple and useful,which can improve efficiency and accuracy when performing various thermal analyses.Key words：thermal analysis;FEM；Matlab;symbolic computation；heat transmission matrixo引言在工业生产及科学研究过程中，热分析广泛应用于各个方面，如计算某个系统或部件的温度分布、热量交换、热梯度、热流密度、热应力、相变等，所涉及的领域包括：能源、化工、冶金、建筑、电子、航空航天、制冷、农业、船舶等[1-3]0在机床精密加工过程中，动力源发热、运动副摩擦热与加工切削热导致温度场分布不均而产生热变形，因此需要得到工件的温度场分布，并对机床进行热特性、热模态、“热-结构”耦合等分析与求解[4-5]o对于重型模锻压力机⑷，其温度场分析对保障装备安全可收稿日期=2019-03-21基金项目：湖北省发改委项目（项目编号：2018ZYYD040）。
