STM32_FLASH的3种烧写方式
- 格式:pdf
- 大小:606.22 KB
- 文档页数:6

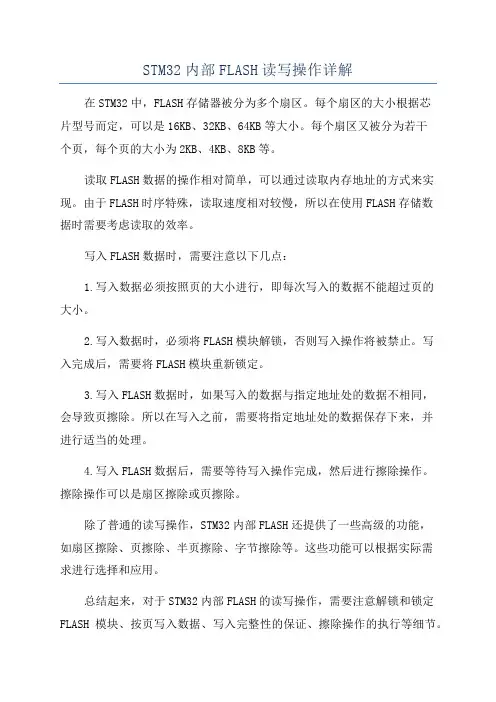

STM32内部FLASH读写操作详解
在STM32中,FLASH存储器被分为多个扇区。
每个扇区的大小根据芯
片型号而定,可以是16KB、32KB、64KB等大小。
每个扇区又被分为若干
个页,每个页的大小为2KB、4KB、8KB等。
读取FLASH数据的操作相对简单,可以通过读取内存地址的方式来实现。
由于FLASH时序特殊,读取速度相对较慢,所以在使用FLASH存储数
据时需要考虑读取的效率。
写入FLASH数据时,需要注意以下几点:
1.写入数据必须按照页的大小进行,即每次写入的数据不能超过页的
大小。
2.写入数据时,必须将FLASH模块解锁,否则写入操作将被禁止。
写
入完成后,需要将FLASH模块重新锁定。
3.写入FLASH数据时,如果写入的数据与指定地址处的数据不相同,
会导致页擦除。
所以在写入之前,需要将指定地址处的数据保存下来,并
进行适当的处理。
4.写入FLASH数据后,需要等待写入操作完成,然后进行擦除操作。
擦除操作可以是扇区擦除或页擦除。
除了普通的读写操作,STM32内部FLASH还提供了一些高级的功能,
如扇区擦除、页擦除、半页擦除、字节擦除等。
这些功能可以根据实际需
求进行选择和应用。
总结起来,对于STM32内部FLASH的读写操作,需要注意解锁和锁定FLASH模块、按页写入数据、写入完整性的保证、擦除操作的执行等细节。
通过合理的使用这些操作,可以实现对STM32内部FLASH的有效管理和利用。
ST ARM 芯片的FLASH 烧写方法一、 RVMDK+ULink2(ST ‐Link2、JLink)注:适用于所有的ARM芯片,但硬件上必须有JTAG 接口。
使用仿真器+ARM 开发环境,是最常用的一种方法。
该方法适用于硬件上留有JTAG/SWD 接口,如有源程序代码,可以直接编译下载;另外使用RVMDK+ULink2也可直接下载.hex 文件,操作如下。
a) 打开或新建一个与芯片型号对应的工程,在工程设置中配置output 选项,将需要下载的.hex 文件拷贝到output 目录下(output 文件夹中存放编译时输),如下图所示。
©2008 MXCHIP Corporation. All rights reserved.b) 在Name of Executable:中输入.hex名,如上图所示。
c) 配置Utilities 选项,选中Use Target Driver for Flash Programming 项(默认情所示。
©2008 MXCHIP Corporation. All rights reserved.d) c)添加Flash Programming Algorithm ,即添加与目标芯片对应的Flash 编程算法,如下图所示。
e)以上步骤完成后,连接仿真器和目标板,即可把目标程序烧写到芯片的Flash中。
二、 串口+ISP软件注:适用于带有ISP功能的ARM芯片,需要硬件上留有COM接口,且芯片的启动模式可设置。
用户的ARM系列芯片带有ISP(在系统中编程)功能,则可使用其ISP功能,通过串口和ISP软件来下载.bin文件。
下面以STM32系列芯片为例(STM32全系列芯片都带有ISP功能),演示该烧写方法。
a)将USART1口连接到PC的COM口(通常ISP使用的UART口都是芯片的第一个UART口),设置芯片的启动模式为System Memary模式(BOOT1为0,©2008 MXCHIP Corporation. All rights reserved.BOOT0为1)。
(1).安装JLinkARM,运行J-Flash:
如下图,启动J-Flash ARM:
点击“Option”,选择“Project Setting”,进行设置:
选择烧写方式为SWD:
选择CPU型号为STM32F103C8:
设置后会提示下图所示信息:
(2).连接目标板
将J-LINK一端通过USB线和PC连接起来,另一端按所给的接线图和JTAG口相连,接线图如下:
给工业节点提供12V电源,然后如下图所示点击“connect”:
连接成功后会提示下图所示信息:
(3).下载HEX文件
点击File下的open,打开Hex文件:
点击Target,选择Auto,将下载Hex到ARM:程序下载进度条显示如下:
下图为程序下载成功:
点击”确定”按钮,后按下F9按键,等待一会,程序将运行起来,在下图的状态栏提示如下字符串才能说明程序真正烧进去:
- Target application started。
单片机程序烧录的3种方式(ISP、ICP、IAP)是什么说起给单片机烧录程序,大家应该都不陌生吧,我最早接触单片机是从51单片机开始的,型号是STC89C52RC,当时烧录程序就是用的下面这种烧录软件——STC-ISP。
这种方式,通过串口连接单片机,选择一个合适的波特率就可以烧录了。
后来学习STM32,编程时使用KEIL软件自带的下载按钮就能下载程序,方便了不少,但需要额外使用J-Link等下载器。
再后来,接触到产品研发,给已经发布出的产品升级,都是要靠远程无线升级的(想想看,产品已经到客户那里了,当软件需要升级时,要是还使用有线的方式烧录程序,得有多麻烦)既然给单片机烧录程序的方式有多种,那烧录方式具体怎么分类呢?可以分为3种:ISP(In-System Programming)在系统编程,使用引导程序(Bootloader)加上外围UART/SPI等接口进行烧录。
ICP (In-circuit programmer)在电路编程,使用SWD/JTAG接口。
IAP(In-Application Programming)指MCU可以在系统中获取新代码并对自己重新编程,即用程序来改变程序。
这3种烧录方式的原理是什么呢?在分析原理之前,需要先了解一下单片机Flash的访问地址,看看程序是烧录到哪个位置了。
单片机Flash在地址映射表中位置下图是一张STM32F4xx的地址映射表,从0x0000 0000到0xFFFF FFFF,总计4Gbyte。
单片机的片上Flash、片上RAM、片上外设以及外部扩展接口的访问地址,都被映射到这4Gbyte的范围之内。
这张图中,我们需要先注意下半部分Main memory 主存储区通常,我们编写的代码,是放到主存储区的起始位置(0x0800 0000)开始运行的,烧录程序时,直接将程序烧录到这里即可(KEIL 软件给STM32烧录程序的默认烧写地址就是0x0800 0000开始)System memory系统存储区System memory(起始位置0x1FFF 000)是STM32在出厂时,由ST在这个区域内部预置了一段BootLoader,也就是我们常说的ISP程序,这是一块ROM,出厂后无法修改。
单片机片内存储器如何烧写几种烧写方式介绍单片机片内存储器烧写是将程序代码或数据写入单片机的内部存储器中的过程。
单片机的内部存储器包括闪存、EEPROM、RAM等。
这些存储器可以通过不同的烧写方式进行烧写。
下面将介绍几种常见的单片机片内存储器烧写方式。
1.并行编程方式并行编程方式是最早出现的一种单片机烧写方式。
这种方式使用编程器通过并行接口将烧写数据传输到单片机的内部存储器中。
这种方式的优点是烧写速度较快,但需要使用专用的编程器和并行接口,且操作相对复杂。
2.串行编程方式串行编程方式是目前最常用的一种单片机烧写方式。
这种方式使用编程器通过串行接口将烧写数据逐位传输到单片机的内部存储器中。
串行编程方式主要有两种实现方式:采用串行同步通信协议的方式和采用串行异步通信协议的方式。
(1)采用串行同步通信协议的方式采用串行同步通信协议的方式一般需要使用专用的编程器和串行接口,例如,ST公司的ST计算机系统和IAR公司的I-jet等。
这种方式的特点是通信速度快,支持多种烧写功能,如烧写程序代码、擦除存储器、校验数据等。
(2)采用串行异步通信协议的方式采用串行异步通信协议的方式一般使用通用的串行通信接口,如USART、SPI、I2C等。
这种方式的特点是通信速度较快,支持多种烧写功能,如烧写程序代码、擦除存储器、校验数据等。
同时,由于使用通用的串行通信接口,烧写设备的硬件成本相对较低。
3.仿真器烧写方式仿真器烧写方式是一种通过仿真器将程序代码或数据写入单片机内部存储器的方式。
这种方式一般需要使用仿真器和对应的开发环境,例如Keil、IAR等。
仿真器主要有两种类型:软件仿真器和硬件仿真器。
(1)软件仿真器软件仿真器是一种利用开发环境提供的仿真功能,通过软件模拟单片机内部运行状态,实现对单片机的烧写操作。
这种方式的优点是无需额外的硬件设备,烧写过程安全可控,能够对烧写过程进行调试和监控。
但缺点是烧写速度较慢,不适合大批量生产。
【STM32】如何将资源烧写⾄外部flash,如spi-flashSTM32将资源烧写⾄外部flash⽅式⼤致分为通过IDE与应⽤程序⼀起和通过CubeProgranmmer单独烧写两种:⽅式⼀、使⽤IDE加载烧写算法,烧录应⽤程序时⼀并写⼊,具体就是修改分散加载链接脚本将部分常量数据移⾄外部flash,烧写算法制作⼯程如下主要实现两个⽂件,接⼝实现⽂件 <FLashPrg.c> 和设备描述⽂件 <FLashPrg.c>FLashPrg.c1/**************************************************************************//**2 * @file FlashDev.c3 * @brief Flash Device Description for New Device Flash4 * @version V1.0.05 * @date 10. January 20186 ******************************************************************************/7/*8 * Copyright (c) 2010-2018 Arm Limited. All rights reserved.9 *10 * SPDX-License-Identifier: Apache-2.011 *12 * Licensed under the Apache License, Version 2.0 (the License); you may13 * not use this file except in compliance with the License.14 * You may obtain a copy of the License at15 *16 * /licenses/LICENSE-2.017 *18 * Unless required by applicable law or agreed to in writing, software19 * distributed under the License is distributed on an AS IS BASIS, WITHOUT20 * WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.21 * See the License for the specific language governing permissions and22 * limitations under the License.23*/2425 #include "..\FlashOS.H"// FlashOS Structures262728struct FlashDevice const FlashDevice = {29 FLASH_DRV_VERS, // Driver Version, do not modify!30"STM32F429_W25Q128", // Device Name31 EXTSPI, // Device Type320x90000000, // Device Start Address330x01000000, // Device Size in Bytes (256kB)34256, // Programming Page Size350, // Reserved, must be 0360xFF, // Initial Content of Erased Memory37100, // Program Page Timeout 100 mSec383000, // Erase Sector Timeout 3000 mSec3940// Specify Size and Address of Sectors410x001000, 0x000000, // Sector Size 8kB (8 Sectors)42// 0x010000, 0x010000, // Sector Size 64kB (2 Sectors)43// 0x002000, 0x030000, // Sector Size 8kB (8 Sectors)44 SECTOR_END45 };FLashPrg.c1/**************************************************************************//**2 * @file FlashPrg.c3 * @brief Flash Programming Functions adapted for New Device Flash4 * @version V1.0.05 * @date 10. January 20186 ******************************************************************************/7/*8 * Copyright (c) 2010-2018 Arm Limited. All rights reserved.9 *10 * SPDX-License-Identifier: Apache-2.011 *12 * Licensed under the Apache License, Version 2.0 (the License); you may13 * not use this file except in compliance with the License.14 * You may obtain a copy of the License at15 *16 * /licenses/LICENSE-2.017 *18 * Unless required by applicable law or agreed to in writing, software19 * distributed under the License is distributed on an AS IS BASIS, WITHOUT20 * WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.21 * See the License for the specific language governing permissions and22 * limitations under the License.23*/2425 #include "..\FlashOS.H"// FlashOS Structures26 #include ".\flash\bsp_spi_flash.h"272829#define PAGE_SIZE SPI_FLASH_PageSize303132 uint8_t auxBuf[PAGE_SIZE];33 uint32_t baseAddr;3435/*36 Mandatory Flash Programming Functions (Called by FlashOS):37 int Init (unsigned long adr, // Initialize Flash38 unsigned long clk,39 unsigned long fnc);40 int UnInit (unsigned long fnc); // De-initialize Flash41 int EraseSector (unsigned long adr); // Erase Sector Function42 int ProgramPage (unsigned long adr, // Program Page Function43 unsigned long sz,44 unsigned char *buf);4546 Optional Flash Programming Functions (Called by FlashOS):47 int BlankCheck (unsigned long adr, // Blank Check48 unsigned long sz,49 unsigned char pat);50 int EraseChip (void); // Erase complete Device51 unsigned long Verify (unsigned long adr, // Verify Function52 unsigned long sz,53 unsigned char *buf);5455 - BlanckCheck is necessary if Flash space is not mapped into CPU memory space56 - Verify is necessary if Flash space is not mapped into CPU memory space57 - if EraseChip is not provided than EraseSector for all sectors is called58*/596061/*62 * Initialize Flash Programming Functions63 * Parameter: adr: Device Base Address64 * clk: Clock Frequency (Hz)65 * fnc: Function Code (1 - Erase, 2 - Program, 3 - Verify)66 * Return Value: 0 - OK, 1 - Failed67*/6869int Init (unsigned long adr, unsigned long clk, unsigned long fnc)70 {71/* Add your Code */72 baseAddr = adr;73 SPI_FLASH_Init();74return (0); // Finished without Errors75 }767778/*79 * De-Initialize Flash Programming Functions80 * Parameter: fnc: Function Code (1 - Erase, 2 - Program, 3 - Verify)81 * Return Value: 0 - OK, 1 - Failed82*/8384int UnInit (unsigned long fnc)85 {86/* Add your Code */87return (0); // Finished without Errors88 }899091/*92 * Erase complete Flash Memory93 * Return Value: 0 - OK, 1 - Failed94*/9596int EraseChip (void)97 {98/* Add your Code */99 SPI_FLASH_BulkErase();100return (0); // Finished without Errors101 }102103104/*105 * Erase Sector in Flash Memory106 * Parameter: adr: Sector Address107 * Return Value: 0 - OK, 1 - Failed108*/109110int EraseSector (unsigned long adr)111 {112/* Add your Code */113 SPI_FLASH_SectorErase(adr - baseAddr);114return (0); // Finished without Errors115 }116117118/*119 * Program Page in Flash Memory120 * Parameter: adr: Page Start Address121 * sz: Page Size122 * buf: Page Data123 * Return Value: 0 - OK, 1 - Failed124*/125126int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf)127 {128/* Add your Code */129 SPI_FLASH_PageWrite(buf, adr - baseAddr, sz);130return (0); // Finished without Errors131 }132133/*134 * Verify Flash Contents135 * Parameter: adr: Start Address136 * sz: Size (in bytes)137 * buf: Data138 * Return Value: (adr+sz) - OK, Failed Address139*/140141/*142 Verify function is obsolete because all other function leave143 the SPIFI in memory mode so a memory compare could be used.144*/145 unsigned long Verify (unsigned long adr, unsigned long sz, unsigned char *buf)146 {147int i;148 SPI_FLASH_BufferRead(auxBuf, adr - baseAddr, sz);149for (i = 0; i < PAGE_SIZE; i++) {150if (auxBuf[i] != buf[i]) {151return (adr + i); // Verification Failed (return address)152 }153 }154return (adr + sz); // Done successfully155 }修改好适配⾃⼰的硬件接⼝,编译会⽣成 .FLM格式的烧写算法⽂件,实际是通过如下命令⽣成的⽤法:烧写程序时选择刚才⽣成的算法⽂件即可⽅式⼆、使⽤编程⼯具STM32CubeProgrammer,将数据直接烧写⾄外部flash,烧写算法制作⼯程如下主要实现两个⽂件,接⼝实现⽂件 <Loader_Src.c> 和设备描述⽂件 <Dev_Inf.c>Dev_Inf.c1 #include "Dev_Inf.h"23/* This structure containes information used by ST-LINK Utility to program and erase the device */4#if defined (__ICCARM__)5 __root struct StorageInfo const StorageInfo = {6#else7struct StorageInfo const StorageInfo = {8#endif9"M25P64_STM3210E-EVAL", // Device Name + version number10 SPI_FLASH, // Device Type110x00000000, // Device Start Address120x00800000, // Device Size in Bytes (8MBytes/64Mbits)130x00000100, // Programming Page Size 16Bytes140xFF, // Initial Content of Erased Memory15// Specify Size and Address of Sectors (view example below)160x00000080, 0x00010000, // Sector Num : 128 ,Sector Size: 64KBytes170x00000000, 0x00000000,18 };1920/* Sector coding example21 A device with succives 16 Sectors of 1KBytes, 128 Sectors of 16 KBytes,22 8 Sectors of 2KBytes and 16384 Sectors of 8KBytes2324 0x00000010, 0x00000400, // 16 Sectors of 1KBytes25 0x00000080, 0x00004000, // 128 Sectors of 16 KBytes26 0x00000008, 0x00000800, // 8 Sectors of 2KBytes27 0x00004000, 0x00002000, // 16384 Sectors of 8KBytes28 0x00000000, 0x00000000, // end29*/Loader_Src.c1 #include "stm32f10x.h"2 #include "stm32_eval_spi_flash.h"3 #include "stm3210e_eval.h"456/**7 * Description :8 * Initilize the MCU Clock, the GPIO Pins corresponding to the9 * device and initilize the FSMC with the chosen configuration10 * Inputs :11 * None12 * outputs :13 * R0 : "1" : Operation succeeded14 * "0" : Operation failure15 * Note: Mandatory for all types of device16*/17int Init (void)18 {19 SystemInit();20 sFLASH_Init();21return1;22 }232425/**26 * Description :27 * Read data from the device28 * Inputs :29 * Address : Write location30 * Size : Length in bytes31 * buffer : Address where to get the data to write32 * outputs :33 * R0 : "1" : Operation succeeded34 * "0" : Operation failure35 * Note: Mandatory for all types except SRAM and PSRAM36*/37int Read (uint32_t Address, uint32_t Size, uint8_t* buffer)38 {39 sFLASH_ReadBuffer(buffer, Address, Size);40return1;41 }424344/**45 * Description :46 * Write data from the device47 * Inputs :48 * Address : Write location49 * Size : Length in bytes50 * buffer : Address where to get the data to write51 * outputs :52 * R0 : "1" : Operation succeeded53 * "0" : Operation failure54 * Note: Mandatory for all types except SRAM and PSRAM55*/56int Write (uint32_t Address, uint32_t Size, uint8_t* buffer)57 {58 sFLASH_WriteBuffer(buffer, Address, Size);59return1;60 }616263/**64 * Description :65 * Erase a full sector in the device66 * Inputs :67 * None68 * outputs :69 * R0 : "1" : Operation succeeded70 * "0" : Operation failure71 * Note: Not Mandatory for SRAM PSRAM and NOR_FLASH72*/73int MassErase (void)74 {75 sFLASH_EraseBulk();76return1;77 }7879/**80 * Description :81 * Erase a full sector in the device82 * Inputs :83 * SectrorAddress : Start of sector84 * Size : Size (in WORD)85 * InitVal : Initial CRC value86 * outputs :87 * R0 : "1" : Operation succeeded88 * "0" : Operation failure89 * Note: Not Mandatory for SRAM PSRAM and NOR_FLASH90*/91int SectorErase (uint32_t EraseStartAddress, uint32_t EraseEndAddress)92 {93 EraseStartAddress = EraseStartAddress - EraseStartAddress % 0x10000; 9495while (EraseEndAddress >= EraseStartAddress) {96 sFLASH_EraseSector(EraseStartAddress);97 EraseStartAddress += 0x10000;98 }99100return1;101 }102103/**104 * Description :105 * Calculates checksum value of the memory zone106 * Inputs :107 * StartAddress : Flash start address108 * Size : Size (in WORD)109 * InitVal : Initial CRC value110 * outputs :111 * R0 : Checksum value112 * Note: Optional for all types of device113*/114 uint32_t CheckSum(uint32_t StartAddress, uint32_t Size, uint32_t InitVal)115 {116 uint8_t missalignementAddress = StartAddress % 4;117 uint8_t missalignementSize = Size ;118int cnt;119 uint32_t Val;120 uint8_t value;121122 StartAddress -= StartAddress % 4;123 Size += (Size % 4 == 0) ? 0 : 4 - (Size % 4);124125for(cnt = 0; cnt < Size ; cnt += 4) {126 sFLASH_ReadBuffer(&value, StartAddress, 1);127 Val = value;128 sFLASH_ReadBuffer(&value, StartAddress + 1, 1);129 Val += value << 8;130 sFLASH_ReadBuffer(&value, StartAddress + 2, 1);131 Val += value << 16;132 sFLASH_ReadBuffer(&value, StartAddress + 3, 1);133 Val += value << 24;134135if(missalignementAddress) {136switch (missalignementAddress) {137case1:138 InitVal += (uint8_t) (Val >> 8 & 0xff);139 InitVal += (uint8_t) (Val >> 16 & 0xff);140 InitVal += (uint8_t) (Val >> 24 & 0xff);141 missalignementAddress -= 1;142break;143144case2:145 InitVal += (uint8_t) (Val >> 16 & 0xff);146 InitVal += (uint8_t) (Val >> 24 & 0xff);147 missalignementAddress -= 2;148break;149150case3:151 InitVal += (uint8_t) (Val >> 24 & 0xff);152 missalignementAddress -= 3;153break;154 }155 } else if((Size - missalignementSize) % 4 && (Size - cnt) <= 4) {156switch (Size - missalignementSize) {157case1:158 InitVal += (uint8_t) Val;159 InitVal += (uint8_t) (Val >> 8 & 0xff);160 InitVal += (uint8_t) (Val >> 16 & 0xff);161 missalignementSize -= 1;162break;163164case2:165 InitVal += (uint8_t) Val;166 InitVal += (uint8_t) (Val >> 8 & 0xff);167 missalignementSize -= 2;168break;169170case3:171 InitVal += (uint8_t) Val;172 missalignementSize -= 3;173break;174 }175 } else {176 InitVal += (uint8_t) Val;177 InitVal += (uint8_t) (Val >> 8 & 0xff);178 InitVal += (uint8_t) (Val >> 16 & 0xff);179 InitVal += (uint8_t) (Val >> 24 & 0xff);180 }181182 StartAddress += 4;183 }184185return (InitVal);186 }187188189/**190 * Description :191 * Verify flash memory with RAM buffer and calculates checksum value of192 * the programmed memory193 * Inputs :194 * FlashAddr : Flash address195 * RAMBufferAddr : RAM buffer address196 * Size : Size (in WORD)197 * InitVal : Initial CRC value198 * outputs :199 * R0 : Operation failed (address of failure)200 * R1 : Checksum value201 * Note: Optional for all types of device202*/203 uint64_t Verify (uint32_t MemoryAddr, uint32_t RAMBufferAddr, uint32_t Size, uint32_t missalignement) 204 {205 uint32_t InitVal = 0;206 uint32_t VerifiedData = 0;207 uint8_t TmpBuffer = 0x00;208 uint64_t checksum;209 Size *= 4;210211 checksum = CheckSum((uint32_t)MemoryAddr + (missalignement & 0xf), Size - ((missalignement >> 16) & 0xF), InitVal);212213while (Size > VerifiedData) {214 sFLASH_ReadBuffer(&TmpBuffer, MemoryAddr + VerifiedData, 1);215216if (TmpBuffer != *((uint8_t*)RAMBufferAddr + VerifiedData))217return ((checksum << 32) + MemoryAddr + VerifiedData);218219 VerifiedData++;220 }221222return (checksum << 32);223 }修改好适配⾃⼰的硬件接⼝,编译会⽣成 .stldr格式的烧写算法⽂件,实际是通过如下命令⽣成的⽤法:烧写程序时选择刚才⽣成的算法⽂件即可。

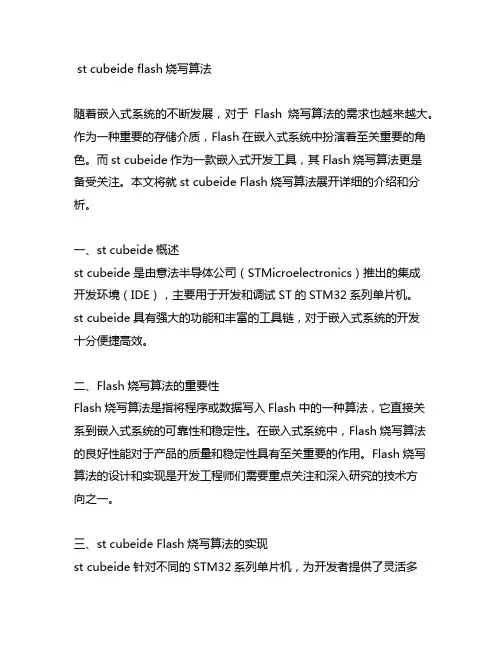

st cubeide flash烧写算法随着嵌入式系统的不断发展,对于Flash烧写算法的需求也越来越大。
作为一种重要的存储介质,Flash在嵌入式系统中扮演着至关重要的角色。
而st cubeide作为一款嵌入式开发工具,其Flash烧写算法更是备受关注。
本文将就st cubeide Flash烧写算法展开详细的介绍和分析。
一、st cubeide概述st cubeide是由意法半导体公司(STMicroelectronics)推出的集成开发环境(IDE),主要用于开发和调试ST的STM32系列单片机。
st cubeide具有强大的功能和丰富的工具链,对于嵌入式系统的开发十分便捷高效。
二、Flash烧写算法的重要性Flash烧写算法是指将程序或数据写入Flash中的一种算法,它直接关系到嵌入式系统的可靠性和稳定性。
在嵌入式系统中,Flash烧写算法的良好性能对于产品的质量和稳定性具有至关重要的作用。
Flash烧写算法的设计和实现是开发工程师们需要重点关注和深入研究的技术方向之一。
三、st cubeide Flash烧写算法的实现st cubeide针对不同的STM32系列单片机,为开发者提供了灵活多样的Flash烧写算法实现方式。
在st cubeide中,通过设置Flash烧写算法的参数、选择合适的算法模块等操作,即可轻松实现对Flash的烧写和擦除。
st cubeide灵活丰富的Flash烧写算法接口,使得开发者能够便捷快速地完成对Flash的操作,大大提高了开发效率。
四、st cubeide Flash烧写算法的优势相比于其他开发工具,st cubeide具有独特的优势和特点,使得其在Flash烧写算法的实现上具有明显的优势。
st cubeide提供了丰富的示例代码和文档,方便开发者学习和使用。
st cubeide具有友好的用户界面和强大的调试功能,能够帮助开发者快速定位和解决问题。
再次,st cubeide支持多种连接方式,包括仿真器、调试器等,满足不同场景下的需求。
(1).安装JLinkARM,运行J-Flash:
如下图,启动J-Flash ARM:
点击“Option”,选择“Project Setting”,进行设置:
选择烧写方式为SWD:
选择CPU型号为STM32F103C8:
设置后会提示下图所示信息:
(2).连接目标板
将J-LINK一端通过USB线和PC连接起来,另一端按所给的接线图和JTAG口相连,接线图如下:
给工业节点提供12V电源,然后如下图所示点击“connect”:
连接成功后会提示下图所示信息:
(3).下载HEX文件
点击File下的open,打开Hex文件:
点击Target,选择Auto,将下载Hex到ARM:程序下载进度条显示如下:
下图为程序下载成功:
点击”确定”按钮,后按下F9按键,等待一会,程序将运行起来,在下图的状态栏提示如下字符串才能说明程序真正烧进去:
- Target application started。
stm32 怎么烧录程序
STM32 烧录程序目前笔者知道的有三种:JLink ,Ulink 和串口烧录,使用工具分别为:JLink,ULink 以及USB 转TTL 线。
ULink 烧录程序
在安装MDK 过程中,会有提示是否安装驱动,该驱动就为ULink 驱
动,如果选择是就不需要再安装驱动了,否则就需要自己手动下载驱动并安
装,驱动安装完毕之后我们需要告诉我们的MDK 我们使用的是什幺烧录工
具,右键Target 目录选择Options for Target…。
,在弹出的Options for target 选项卡中选择Debug 选项,在其右上方的下拉框中选择ULink/ME Cortex Debugger 即是选择了ULink 进行程序烧录。
这里需要注意的是ULink 接上电脑之后不一定能被安装的MDK 正确
识别,我们点击下拉框右边的Setting 按钮将会弹出Cortex-M Target Driver Setup 界面,在该界面下,如果在JTAG Device Chain 区域显示No ULink Device Found 或者就是一片空白都表示我们的MDK 没有识别到你已经接到
电脑上的ULink,此时就需要你查找一下ULink 端的原因了。
JLink 烧录程序。
STM32F407通过SD卡进行程序升级(把bin文件烧写到FLASH的方式)以下STM32F407通过SD卡进行升级的bootloader程序已经修改好并通过验证。
该bootloader是直接把bin文件烧写到flash里面去,不是原子哥的跳转哦,理论上可以烧写960k的bin程序。
程序流程是把一个需要烧写的bin文件放到SD 卡里面,然后在bootloader程序里读出来并把bin文件烧写到指定的FLASH区域,并且让该程序运行。
说说辛酸史~~~~刚开始的时候走了很多弯路,第一个思路是像原子哥那样,通过把bin文件的内容复制到SRAM然后进行跳转运行,但后来仔细看了资料和他的程序,发现他的程序有限制,要在100k左右,太大了无法放得下,而且这个不是烧写到FLASH去运行,于是放弃这个思路。
第二思路是把bin文件的内容复制到外部SRAM里面去,然后在外部SRAM里面运行时候,再把外部SRAM里面的bin内容给烧写到FLASH,相当于一开始从FLASH运行的程序跳转到外部SRAM去运行,然后通过外部SRAM运行的这个程序去把FLASH的内容给修改了,就是烧写新的程序。
按照思路,在外部SRAM运行的程序是能够“独立”运行了,已经和FLASH没有关系,那时也能够对FLASH进行烧写,烧写地址是从0x8000000开始的,但烧写到16K以后就死掉了,就是整个程序都崩溃了。
以为是在外部SRAM运行的程序不能把它自身的内容给复制出去,外部SRAM的程序存放地址是0x6800000,然后我又把0x6800000这个地址开始的数据复制出来烧写到FLASH 去,有点像是一个人在跑步的时候把腿提起来给别人看一样,想想都觉得问题会出现在这里,使劲折腾验证了半天,发现不是这个问题,跑步的时候提起腿来给别人看居然没有“摔倒”~~~后来又去看了资料,发现所有运行的程序中断时都需要跑到FLASH的复位中断向量那里,但我都烧写到16K了,才跑出来折腾,这有点说不过去~~~反正到现在我也不知道是什么鬼在影响。
关于STM32的FLASH操作STM32是一款由意法半导体(STMicroelectronics)推出的32位精简型单片机系列。
它采用了ARM Cortex-M内核,并在Flash和内存等方面进行了优化,提供了强大的性能和丰富的外设功能。
FLASH是STM32芯片上的一种非易失性存储器,可以用于存储应用程序代码、数据、配置信息等。
在STM32中进行FLASH操作可以通过编程和标准库函数两种方式实现。
下面将依次介绍这两种方法的使用。
一、编程方式编程方式是直接对FLASH进行底层的读写操作,需要对相关寄存器进行配置和控制。
1.写入数据在STM32的FLASH中写入数据的操作需要经历以下步骤:1) 解锁FLASH:通过FLASH_Unlock(函数解锁FLASH,使其可写入。
2) 擦除FLASH:通过FLASH_ErasePage(函数擦除要写入的FLASH扇区。
3) 写入数据:通过FLASH_ProgramByte(、FLASH_ProgramHalfWord(、FLASH_ProgramWord(等函数对FLASH进行数据写入。
4) 上锁FLASH:通过FLASH_Lock(函数上锁FLASH,防止误操作。
以下是一个简单的例子,演示如何通过编程方式对STM32的FLASH进行数据写入:```c#include "stm32f10x_flash.h"void ConfigureFlash(void)FLASH_Unlock(; // 解锁FlashFLASH_ClearFlag(FLASH_FLAG_EOP , FLASH_FLAG_PGERR ,FLASH_FLAG_WRPRTERR); // 清除状态标志FLASH_ErasePage(FLASH_START_ADDR); // 擦除扇区FLASH_Lock(; // 上锁Flash```2.读取数据读取STM32的FLASH数据需要通过指针的方式直接读取存储器的地址,如下所示:```c#define READ_FLASH(addr) (*(volatile uint32_t*)(addr))void ReadFlash(void)uint32_t data = READ_FLASH(FLASH_START_ADDR);//在这里对读取的数据进行处理```二、标准库函数方式STM32提供了一套标准库函数,方便开发者进行FLASH操作。
J-FLASH 烧写STM32F407 教程这里使用的是SEGGER公司的JLINK OB固件的DIY下载器。
关于DIY JLINK OB 这里不做介绍,也不提供技术支持。
如果有需要可以联系我。
进入正文:安装SEGGER 工具集解压后双击安装一路NEXT (注意一下安装路径)USB Dviver 一定要有。
直到安装完成。
查看开始菜单:在给STM32 系列单片机下程序之前需要Unlock一下。
按任意键退出Unlock 完成。
这里使用的STM32F407 板子(无声物联网关B 这里不做介绍)DIY JLINK OB 这里有两款。
使用USB线材连到电脑上在设备管理器“通用串行总线控制器”目录里面可以看到“j-link driver”表明驱动安装ok。
至此软件的安装ok连接好JLINK OB 与STM32F407板子:确保板子上电后打开J-Link Commander第一种情况:Info: Found SWD-DP with ID 0x2BA01477 正常识别芯片;第二种情况:No device found on SWD 没有发现芯片;这里可能是接线错误;也可能是芯片SWD引脚没有开启(可能程序有意关闭也可能是程序跑飞)。
可以通过将芯片置ISP模式进行J-Link CommanderBoot0 接3.3 后按一下Reset 按键进入ISP模式无声物联网关B 的Boot0 是做成轻触开关的所以需要从Reset前一直按着Boot0 到J-Link Commander 结束。
J-Link Commander 的结果 Info: Found SWD-DP with ID 0x2BA01477 表明接线ok 如果还是 No device found on SWD 那就得好好检查下接线和供电 。
下面进入烧写部分。
打开J-Flash进入设置Project settings...Target Interface 选项卡SWD Auto setectionCPU 选项卡Device点... 弹出Select device 窗口双击ST STM32F407VE确定结束设置。
关于STM32的FLASH操作STM32是STMicroelectronics公司开发的一系列32位ARM Cortex-M微控制器。
在STM32微控制器中,FLASH (快闪存储器)是用于存储应用程序和数据的重要组件。
在本文中,我们将详细介绍STM32的FLASH操作。
1.FLASH简介:FLASH是一种可擦除可编程的非易失性存储器,常用于存储应用程序代码和数据。
STM32微控制器的FLASH存储器由多个扇区组成。
每个扇区的大小可以是1KB、2KB、4KB或16KB,具体取决于所使用的芯片型号。
FLASH的主要特点包括可擦除、可编程和快速存取。
2.FLASH的特点:2.1 可擦除:FLASH存储器中的数据可以通过擦除操作来清除。
擦除操作可以是扇区擦除(Sector Erase)或全片擦除(Mass Erase)。
扇区擦除只清除指定的扇区,而全片擦除则清除整个FLASH存储器。
2.2 可编程:FLASH存储器中的数据可以通过编程操作来写入。
编程操作可以是半字编程(Half-Word Program)或字编程(Word Program)。
半字编程一次可以写入16位的数据,而字编程一次可以写入32位的数据。
2.3快速存取:FLASH存储器具有快速存取速度,使得应用程序可以在很短的时间内从FLASH中读取数据。
3.FLASH操作注意事项:在进行STM32的FLASH操作时,需要注意以下几个方面:3.1对于每个扇区的擦除操作,只能在原来数据全为‘1’的情况下进行。
因此,在进行擦除操作之前,应该先将该扇区的数据写为全‘1’。
3.2进行编程操作时,只能将数据从‘1’写为‘0’,而不能将数据从‘0’写为‘1’。
因此,在进行编程操作之前,应该先将该数据所在的字节或半字擦除为全‘1’。
3.3FLASH存储器的数据写入操作需要采取双字节对齐的方式。
如果数据不是双字节对齐,则必须先将数据拷贝到对齐的缓冲区中,再进行编程操作。
stm32 flash读写例程摘要:1.STM32 Flash存储器概述2.STM32 Flash读写操作步骤3.STM32 Flash读写实例4.注意事项正文:一、STM32 Flash存储器概述STM32 Flash存储器分为两个区域:系统区域和用户区域。
系统区域存储固件和启动代码,用户区域用于存储用户数据。
STM32提供了丰富的库函数和HAL(硬件层)驱动程序,方便开发者实现对Flash存储器的读写操作。
二、STM32 Flash读写操作步骤1.初始化:对Flash模块进行初始化,包括时钟、GPIO等。
2.擦除:在进行写入操作前,需要对目标区域进行擦除。
擦除方式以页为单位。
3.写入:将数据写入Flash存储器。
注意写入地址为奇数时可能会出错。
4.读取:从Flash存储器中读取数据。
三、STM32 Flash读写实例以下是一个简单的STM32 Flash读写实例:1.定义Flash 写入数据函数:```cvoid FlashWrite(uint32_t add, uint16_t dat) {// 打开Flash控制时钟RCCHSICMD(ENABLE);// 设置Flash写入地址FLASH_WriteAddress = add;// 写入16位数据FLASH_DataWrite(dat);// 等待Flash写入完成while (FLASH_BusyStatus != 0);// 关闭Flash控制时钟RCCHSICMD(DISABLE);}```2.定义Flash 读取数据函数:```cuint16_t FlashRead(uint32_t add){// 打开Flash控制时钟RCCHSICMD(ENABLE);// 设置Flash读取地址FLASH_ReadAddress = add;// 读取16位数据uint16_t data = FLASH_DataRead();// 关闭Flash控制时钟RCCHSICMD(DISABLE);return data;}```四、注意事项1.Flash 读写操作时,需注意地址和数据长度。
一、实现的功能1.实现对STM32Fxxx的片内FLASH的擦除和烧写,并读出后进行检验。
2.用串口打印出检验FLASH内容是否正确的变量值。
二、实验操作及现象1.双击FLASH.eww打开工程文件,然后进行编译。
2.用Flash Loader将程序下载到ARM内,或者利用JLINK等仿真器进行仿真。
3.在程序运行前,用串口线将开发板的串口1和PC机的串口1连接,并打开“串口调试助手”,设置波特率为115200,将会看到每0.5秒显示一次“Flash Status=1”,则说明FLASH操作成功,否则说明FLASH操作失败。
三、片内FLASH学习大家可能会疑惑,既然我们可以利用工具将代码下载芯片内部,为什么还要讲解Flash编程呢?目的是让大家掌握后可以编写自己的BootLoader,例如用CAN总线接口来更新产品中的升级代码,不需要将产品拆卸即可完成。
另外一个很重要的问题就是我们要保护好自己编写的代码,否则被破_解后,就成别人的产品了。
1.解除Flash锁复位后,闪存擦写控制器模块是被保护的,不能写入FLASH_CR寄存器,通过写入两个关键字(KEY1,KEY2)到FLASH_KEYR寄存器打开闪存擦写控制器,才可以进行其他闪存操作。
其中KEY1为0x45670123,KEY2为0xCDEF89AB。
编程如下:FLASH->KEYR = FLASH_KEY1;FLASH->KEYR = FLASH_KEY2;2.页擦除在FLASH操作中,每次擦除只能擦除一页,不能一个字节一个字节的擦除,其实所谓的擦出就是将指定的页全部填写成0XFF,下面是页擦除的过程:-检查FLASH_SR寄存器的BSY位,以确认没有其他正在进行的闪存操作;-用FLASH_AR寄存器选择要擦除的页;-设置FLASH_CR寄存器的PER位为1;-设置FLASH_CR寄存器的STRT位为1;-等待BSY位变为0;-读出被擦除的页并做验证。
STM32ISP固件烧写指南
文件版本1.00
目录
1 简介
本文档用于
2 ISP软件安装
光盘中找到的ISP安装程序Flash_Loader_Demonstrator_V2.0_Setup.exe并双击执行。
跟随向导点击“Next”完成安装。
3 固件烧写步骤
3.1用串口线连接搜寻仪和计算机。
把搜寻仪板子上的boot0短接到高电平,并给搜寻仪上电。
在计算机的开始菜单中启动“Flash Loader Demo”程序。
如下图根据你使用的计算机选择合适的“Port Name”点击“Next”
点击“Next”
3.2点击“Next”在“Download form file”中点击按钮“…”选择固件程序
点击“Next”开始烧写
等待完成
完成后将boot0短接到低电平,重新给搜寻仪上电。
固件开始运行。
(2)擦除将要写的页STM32 的 FLASH 在编程的时候,也必须要求其写⼊地址的 FLASH 是被擦除了的(也就是其值必须是 0XFFFF),否则⽆法写⼊,在 FLASH_SR 寄存器的 PGERR 位将得到⼀个警告。
STM32 的闪存擦除分为两种:页擦除和整⽚擦除。
也就是其最⼩擦除单位为1页,尽管你只需往某页⾥写10个字节数据或者更少的数据,你也必须先擦除该页(2*1024个字节)。
我们这⾥使⽤按页擦除,固件库中按页擦除的函数为:左右滑动查看全部代码>>>/* 按页擦除 */FLASH_Status FLASH_ErasePage(uint32_t Page_Address);其返回值为枚举:左右滑动查看全部代码>>>typedef enum{ FLASH_BUSY = 1, /* 忙 */ FLASH_ERROR_PG, /* 编程错误 */FLASH_ERROR_WRP, /* 写保护错误 */ FLASH_COMPLETE, /* 操作完成 */FLASH_TIMEOUT /* 操作超时 */}FLASH_Status;(3)往上⼀步擦写成功的页写⼊数据STM32 闪存的编程每次必须写⼊16 位。
虽然固件库中有如下三个写操作的函数:左右滑动查看全部代码>>>FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);FLASH_StatusFLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);分别为按字(32bit)写⼊、按半字(16bit)写⼊、按字节(8bit)写⼊函数。
ST ARM 芯片的FLASH 烧写方法
一、 RVMDK+ULink2(ST ‐Link2、JLink)
注:适用于所有的ARM 芯片,但硬件上必须有JTAG 接口。
使用仿真器+ARM 开发环境,是最常用的一种方法。
该方法适用于硬件上留有JTAG/SWD 接口,如有源程序代码,可以直接编译下载;另外使用RVMDK+ULink2也可直接下载.hex 文件,操作如下。
a) 打开或新建一个与芯片型号对应的工程,在工程设置中配置output 选项,
将需要下载的.hex 文件拷贝到output 目录下(output 文件夹中存放编译时输
),如下图所示。
©2008 MXCHIP Corporation. All rights reserved.
b) 在Name of Executable:中输入.hex
名,如上图所示。
c) 配置Utilities 选项,选中Use Target Driver for Flash Programming 项(默认情
所示。
©2008 MXCHIP Corporation. All rights reserved.
d) c)添加Flash Programming Algorithm ,即添加与目标芯片对应的Flash 编程算法,如下图所示。
e)以上步骤完成后,连接仿真器和目标板,即可把目标程序烧写到芯片的Flash
中。
二、 串口+ISP软件
注:适用于带有ISP功能的ARM芯片,需要硬件上留有COM接口,且芯片的启
动模式可设置。
用户的ARM系列芯片带有ISP(在系统中编程)功能,则可使用其ISP功能,
通过串口和ISP软件来下载.bin文件。
下面以STM32系列芯片为例(STM32全系
列芯片都带有ISP功能),演示该烧写方法。
a)将USART1口连接到PC的COM口(通常ISP使用的UART口都是芯片的第一
个UART口),设置芯片的启动模式为System Memary模式(BOOT1为0,
©2008 MXCHIP Corporation. All rights reserved.
BOOT0为1)。
b)安装并打开ISP软件(ST官方下载地址:
/stonline/products/support/micro/files/um0462.zip ),软件界面如下图所示。
©2008 MXCHIP Corporation. All rights reserved.
选择COM口,其它
参数默认即可。
c)目标板上电后,选择相应的COM口(根据PC机使用的COM口来选择),其
它参数默认,如上图所示。
d)点击Next连接目标芯片,进入ISP状态。
(如果连接不成功,将目标板重新
上电或复位,再进行连接。
) 进入ISP后,可进行FLASH编程和加密解密等操作,如下图所示。
©2008 MXCHIP Corporation. All rights reserved.
擦除Flash
烧写目标程
序
读/写 保护
e)以上步骤完成后,点击Next执行相应的操作。
三、 MXT‐4000编程器
注:适用于芯片未焊到PCB板上,并带有ISP功能的ARM芯片。
使用MXCHIP公司研发的ARM脱机编程器(MXT‐4000),可实现芯片的批量烧写。
该编程器可以实现STR73X/75X系列和STM32全系列芯片的烧写,支持48pin、64pin、100pin等多种引脚封装。
下图是MXT‐4000的实物图。
a)如上图所示,将芯片放入相应的适配座中,注意芯片引脚方向。
b)安装并打开编程器软件,通过该软件可以将目标程序下载编程中(只能下
载.bin文件),即可实现脱机烧写。
c)通过编程器上的FUNCTION按钮,可以选择要烧写的目标程序,START1—4
可以实现对4块芯片分别进行烧写。
©2008 MXCHIP Corporation. All rights reserved.。
