硬质合金钎焊前后处理产生的裂纹原因

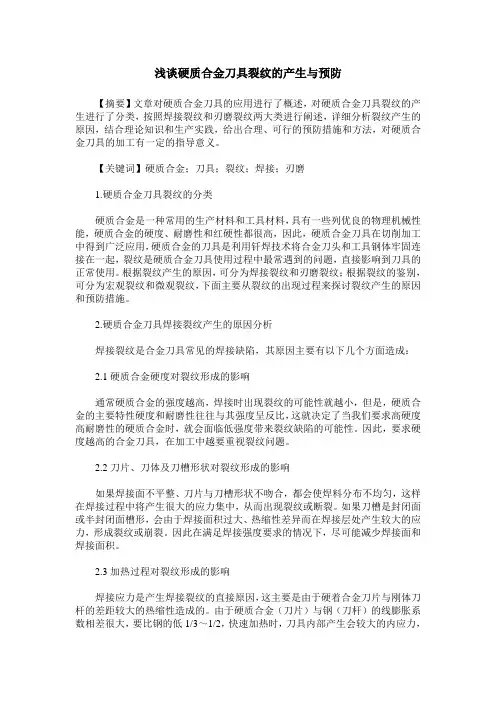

浅谈硬质合金刀具裂纹的产生与预防【摘要】文章对硬质合金刀具的应用进行了概述，对硬质合金刀具裂纹的产生进行了分类，按照焊接裂纹和刃磨裂纹两大类进行阐述，详细分析裂纹产生的原因，结合理论知识和生产实践，给出合理、可行的预防措施和方法，对硬质合金刀具的加工有一定的指导意义。

【关键词】硬质合金；刀具；裂纹；焊接；刃磨1.硬质合金刀具裂纹的分类硬质合金是一种常用的生产材料和工具材料，具有一些列优良的物理机械性能，硬质合金的硬度、耐磨性和红硬性都很高，因此，硬质合金刀具在切削加工中得到广泛应用，硬质合金的刀具是利用钎焊技术将合金刀头和工具钢体牢固连接在一起，裂纹是硬质合金刀具使用过程中最常遇到的问题，直接影响到刀具的正常使用。

根据裂纹产生的原因，可分为焊接裂纹和刃磨裂纹；根据裂纹的鉴别，可分为宏观裂纹和微观裂纹，下面主要从裂纹的出现过程来探讨裂纹产生的原因和预防措施。

2.硬质合金刀具焊接裂纹产生的原因分析焊接裂纹是合金刀具常见的焊接缺陷，其原因主要有以下几个方面造成：2.1硬质合金硬度对裂纹形成的影响通常硬质合金的强度越高，焊接时出现裂纹的可能性就越小，但是，硬质合金的主要特性硬度和耐磨性往往与其强度呈反比，这就决定了当我们要求高硬度高耐磨性的硬质合金时，就会面临低强度带来裂纹缺陷的可能性。

因此，要求硬度越高的合金刀具，在加工中越要重视裂纹问题。

2.2刀片、刀体及刀槽形状对裂纹形成的影响如果焊接面不平整、刀片与刀槽形状不吻合，都会使焊料分布不均匀，这样在焊接过程中将产生很大的应力集中，从而出现裂纹或断裂。

如果刀槽是封闭面或半封闭面槽形，会由于焊接面积过大、热缩性差异而在焊接层处产生较大的应力，形成裂纹或崩裂。

因此在满足焊接强度要求的情况下，尽可能减少焊接面和焊接面积。

2.3加热过程对裂纹形成的影响焊接应力是产生焊接裂纹的直接原因，这主要是由于硬着合金刀片与刚体刀杆的差距较大的热缩性造成的。

由于硬质合金（刀片）与钢（刀杆）的线膨胀系数相差很大，要比钢的低1/3～1/2，快速加热时，刀具内部产生会较大的内应力，促使热应力过大，在合金内部即表现为拉应力，当拉应力足够大时，在硬质合金刀片在焊接层处就会出现崩裂现象。

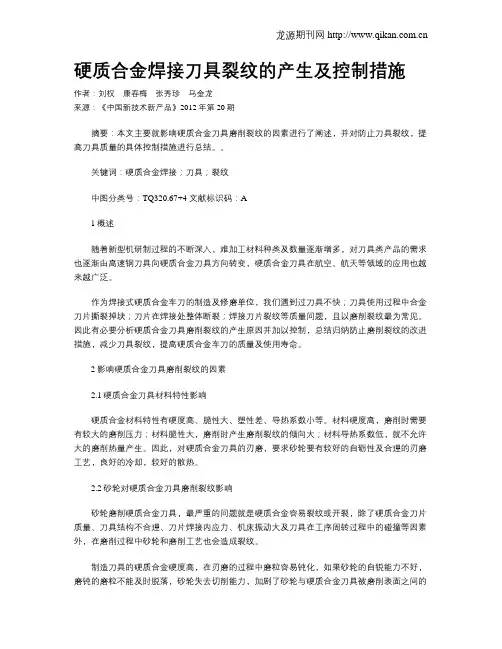

硬质合金焊接刀具裂纹的产生及控制措施作者：刘权康春梅张秀珍马金龙来源：《中国新技术新产品》2012年第20期摘要：本文主要就影响硬质合金刀具磨削裂纹的因素进行了阐述，并对防止刀具裂纹，提高刀具质量的具体控制措施进行总结。

关键词：硬质合金焊接；刀具；裂纹中图分类号：TQ320.67+4 文献标识码：A1概述随着新型机研制过程的不断深入，难加工材料种类及数量逐渐增多，对刀具类产品的需求也逐渐由高速钢刀具向硬质合金刀具方向转变，硬质合金刀具在航空、航天等领域的应用也越来越广泛。

作为焊接式硬质合金车刀的制造及修磨单位，我们遇到过刀具不快；刀具使用过程中合金刀片撕裂掉块；刀片在焊接处整体断裂；焊接刀片裂纹等质量问题，且以磨削裂纹最为常见。

因此有必要分析硬质合金刀具磨削裂纹的产生原因并加以控制，总结归纳防止磨削裂纹的改进措施，减少刀具裂纹，提高硬质合金车刀的质量及使用寿命。

2影响硬质合金刀具磨削裂纹的因素2.1硬质合金刀具材料特性影响硬质合金材料特性有硬度高、脆性大、塑性差、导热系数小等。

材料硬度高，磨削时需要有较大的磨削压力；材料脆性大，磨削时产生磨削裂纹的倾向大；材料导热系数低，就不允许大的磨削热量产生。

因此，对硬质合金刀具的刃磨，要求砂轮要有较好的自砺性及合理的刃磨工艺，良好的冷却，较好的散热。

2.2砂轮对硬质合金刀具磨削裂纹影响砂轮磨削硬质合金刀具，最严重的问题就是硬质合金容易裂纹或开裂，除了硬质合金刀片质量、刀具结构不合理、刀片焊接内应力、机床振动大及刀具在工序周转过程中的碰撞等因素外，在磨削过程中砂轮和磨削工艺也会造成裂纹。

制造刀具的硬质合金硬度高，在刃磨的过程中磨粒容易钝化，如果砂轮的自锐能力不好，磨钝的磨粒不能及时脱落，砂轮失去切削能力，加剧了砂轮与硬质合金刀具被磨削表面之间的磨擦，磨削热量剧增，磨削区域热量不能及时传出，使硬质合金被磨表面产生1000℃以上的瞬时高温，且温升速度快，引起热变形。

以下为焊接裂纹产生原因及防治措施，一起来看看吧。

1、焊接裂纹的现象在焊缝或近缝区，由于焊接的影响，材料的原子结合遭到破坏，形成新的界面而产生的缝隙称为焊接裂缝，它具有缺口尖锐和长宽比大的特征。

按产生时的温度和时间的不同，裂纹可分为：热裂纹、冷裂纹、应力腐蚀裂纹和层状撕裂。

在焊接生产中，裂纹产生的部位有很多。

有的裂纹出现在焊缝表面，肉眼就能观察到；有的隐藏在焊缝内部，通过探伤检查才能发现；有的产生在焊缝上；有的则产生在热影响区内。

值得注意的是，裂纹有时在焊接过程中产生，有时在焊件焊后放置或运行一段时间之后才出现，后一种称为延迟裂纹，这种裂纹的危害性更为严重。

2、焊接裂纹的危害焊接裂缝是一种危害大的缺陷，除了降低焊接接头的承载能力，还因裂缝末端的尖锐缺口将引起严重的应力集中，促使裂缝扩展，最终会导致焊接结构的破坏，使产品报废，甚至会引起严重的事故。

通常，在焊接接头中，裂缝是一种不允许存在的缺陷。

一旦发现即应彻底清除，进行返修焊接。

3、焊接裂纹的产生原因及防治措施由于不同裂缝的产生原因和形成机理不同，下面就热裂缝、冷裂缝和再热裂缝三类分别予以讨论。

3.1、热裂纹热裂缝一般是指高温下（从凝固温度范围附近至铁碳平衡图上的A3线以上温度）所产生的裂纹，又称高温裂缝或结晶裂缝。

热裂缝通常在焊缝内产生，有时也可能出现在热影响区。

原因：由于焊接熔池在结晶过程中存在着偏析现象，低熔点共晶和杂质在结晶过程中以液态间层存在形成偏析，凝固以后强度也较低，当焊接应力足够大时，就会将液态间层或刚凝固不久的固态金属拉开形成裂缝。

此外，如果母材的晶界上也存在有低熔点共晶和杂质，则在加热温度超过其熔点的热影响区，这些低熔点化合物将熔化而形成液态间层，当焊接拉应力足够大时，也会被拉开而形成热影响区液化裂缝。

总之，热裂缝的产生是冶金因素和力学因素综合作用的结果。

防治措施：防止产生热裂缝的措施，可以从冶金因素和力学因素两个方面入手。

控制母材及焊材有害元素、杂质含量限制母材及焊接材料（包括焊条、焊丝、焊剂和保护气体）中易偏析元素及有害杂质的含量。

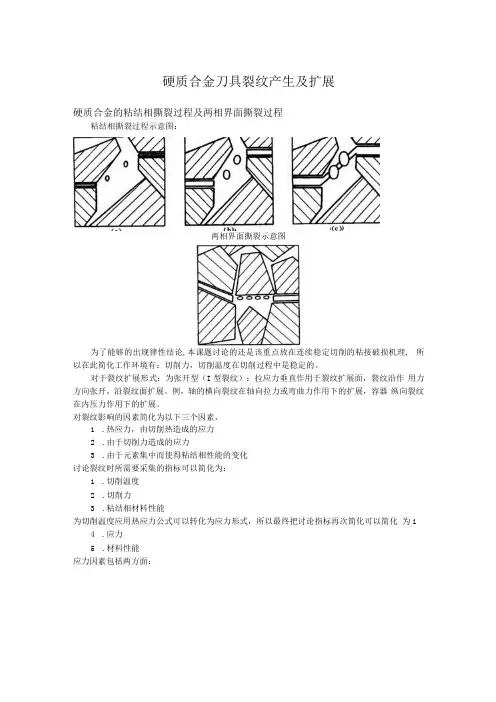

硬质合金刀具裂纹产生及扩展硬质合金的粘结相撕裂过程及两相界面撕裂过程粘结相撕裂过程示意图：两相界面撕裂示意图为了能够的出规律性结论,本课题讨论的还是该重点放在连续稳定切削的粘接破损机理, 所以在此简化工作环境有：切削力，切削温度在切削过程中是稳定的。

对于裂纹扩展形式：为张开型（I型裂纹）：拉应力垂直作用于裂纹扩展面，裂纹沿作用力方向张开，沿裂纹面扩展。

例，轴的横向裂纹在轴向拉力或弯曲力作用下的扩展，容器纵向裂纹在内压力作用下的扩展。

对裂纹影响的因素简化为以下三个因素，1.热应力，由切削热造成的应力2.由于切削力造成的应力3.由于元素集中而使得粘结相性能的变化讨论裂纹时所需要采集的指标可以简化为：1.切削温度2.切削力3.粘结相材料性能为切削温度应用热应力公式可以转化为应力形式，所以最终把讨论指标再次简化可以简化为i4.应力5.材料性能应力因素包括两方面：1.热应力公式：σ = KαEΔT∕(l - γ)式中:K为常数，α为热膨胀系数，E为弹性模量，AT为温度差，γ为泊松系数。

上面只是热应力公式的一种，热应力：由于温度转变时，物体由于外在约束以及内部各部分之间的相互约束。

在复合材料中还得加一种状况，温度不变时由于材料间的弹性模量不同而产生的内部各部分之间的相互约束。

结合实际状况来考虑，热应力可以分为整体和局部来考虑：整体：由于宏观热分布，刀具各部分温度不同而产生的应力分布。

局部：由于弹性模量不同而引起局部应力作用。

其实现阶段我们讨论的还是以局部为主，在温度稳定状况下，刀具上的温度场也是可以确定的，所以在刀具上的宏观热应力也是定值，所以在讨论局部的时，由宏观温度场所产生的热应力为常数。

Co的热膨胀系数为12.3X10 - 61/K,大于WC的3.84X10 - 61/Ko2.切削过程中受切削力而产生的剪应力由于切削力而产生的应力场方法在此也不列出。

裂纹扩展速率的计算：以Paris公式为基础而建立的扩展模型比较普遍。

浅谈焊接裂纹缺陷产生的原因及预防措施摘要：焊接缺陷是在焊接过程中焊接接头产生的金属不连续、不致密或连续不良的现象，焊接缺陷的形成不仅会降低结构的性能，影响结构的安全使用，严重时还将导致脆性破坏，引起重大安全事故。

而焊接裂纹是一种危害性最大的一种常见焊接缺陷，为消除焊接裂纹，保证焊接接头质量，本文对焊接裂纹缺陷产生的原因及预防措施进行探讨分析。

关键字：焊接裂纹缺陷预防措施焊接裂纹是在焊接应力及其它致脆因素的共同作用下，焊接过程中或焊接后，焊接接头中局部区域（焊缝或焊接热影响区）的金属原子结合力遭到破坏而出现的新界面所产生的缝隙。

它具有尖锐的缺口和长宽比大的特征。

焊接裂纹是最危险的缺陷，除降低焊接接头的力学性能指标外，裂纹末端的缺口易引起应力集中，促使裂纹延伸和扩展，成为结构断裂失效的起源，焊接技术条件中是不允许焊接裂纹存在的。

1.焊接裂纹的产生的机理及形式焊缝金属从熔化状态到冷却凝固的过程经过热膨胀与冷收缩变化，有较大的冷收缩应力存在，而且显微组织也有从高温到低温的相变过程而产生组织应力，更加上母材非焊接部位处于冷固态状况，与焊接部位存在很大的温差，从而产生热应力等等，这些应力的共同作用一旦超过了材料的屈服极限，材料将发生塑性变形，超过材料的强度极限则导致开裂。

裂纹的存在大大降低了焊接接头的强度，并且焊缝裂纹的尖端也成为承载后的应力集中点，成为结构断裂的起源。

按照产生机理焊接裂纹可分为热裂纹、再热裂纹、冷裂纹和层状撕裂裂纹几种。

在焊接过程中，裂纹出现的位置和时间各不相同，裂纹可能出现在焊缝表面、焊缝内部、焊缝位置和热影响区等位置，裂纹的形成可能是在焊接过程中产生，也可能在焊后一段时间出现，后一种情况危害更为严重。

2.焊接裂纹产生的原因及预防措施2.1 热裂纹热裂纹产生于焊缝形成后的冷却结晶过程中，主要发生在晶界上，也称为沿晶裂纹，其位置多在焊缝金属的中心和电弧焊的起弧与熄弧的弧坑处，呈纵向或横向辐射状，严重时能贯穿到表面和热影响区。

焊接裂纹产生的原因及预防措施摘要裂纹是焊接结构最危险的一种缺陷，不仅会使产品报废，而且还可能引起严重的事故。

所以如何避免裂纹的产生是保证焊接质量的关键。

本文着重从焊接裂纹形成原因，影响裂纹生成的因素以及防止措施三方面进行探讨。

关键词热裂纹；冷裂纹；产生原因；预防措施0引言在焊接应力及其他致脆因素的作用下，焊接接头中局部区域因开裂而产生的缝隙称为焊接裂纹。

在焊接生产中出现的裂纹形式是多种多样的，根据裂纹产生的情况，可把焊接裂纹归纳为热裂纹、冷裂纹、再热裂纹和层状撕裂。

下面主要讨论较为常见的热裂纹和冷裂纹。

1热裂纹热裂纹是高温下在焊缝金属和焊缝热影响区中产生的一种沿晶裂纹。

热裂纹产生的原因焊接是一个局部加热的过程，液体由液态向固态转变的过程需要放热，体积缩小，焊缝金属凝固后，在冷却过程中处于放热状态，因此体积收缩。

但焊缝周围金属性能稳定，焊缝金属的收缩受到阻碍，因而使焊缝受到拉力作用。

在焊缝开始凝固、结晶时，液体流动性较小，因此产生的拉应力不会引起裂纹。

此时的液体金属可以在晶粒间自由流动，因而拉应力造成的晶粒间隙能被液体金属填满。

当温度继续下降时，柱状晶体继续生长，拉应力也逐渐增长。

之所以焊缝中的共晶体被柱状晶体推向晶界，聚集在晶界上，是因为焊缝中低熔共晶体的熔点比较低，凝固的时间晚。

在焊缝金属基本上都凝固时，小部分低熔点的金属还未完全凝固，在晶界上形成了一种“液体夹层”，拉应力在此时已经变的比较大了，然而液体金属本身强度很小，这大大减弱了晶粒间的结合。

在拉应力的作用下，柱状晶体之间的间隙被增大，低熔点液体金属这时填充不了被增大的空隙，因此产生了裂纹。

1.1由此可见，拉应力是产生热裂纹的外因，晶界上的低熔点共晶体是产生热裂纹的内因，拉应力作用在低熔点共晶体处的晶界上而造成裂纹。

1.2影响生成热裂纹的因素1）合金元素的影响。

合金元素是影响热裂纹倾向最根本的因素，其中主要有以下几个：硫：硫在钢中能形成多种低熔点共晶体，同铁会形成FeS，FeS与铁以及FeS与FeO会形成低于钢熔点的共晶体，它们在焊缝结晶时聚集在晶界上，当焊缝金属大部分已凝固时，它尚未凝固，形成液态薄膜，因而增大热裂纹倾向。

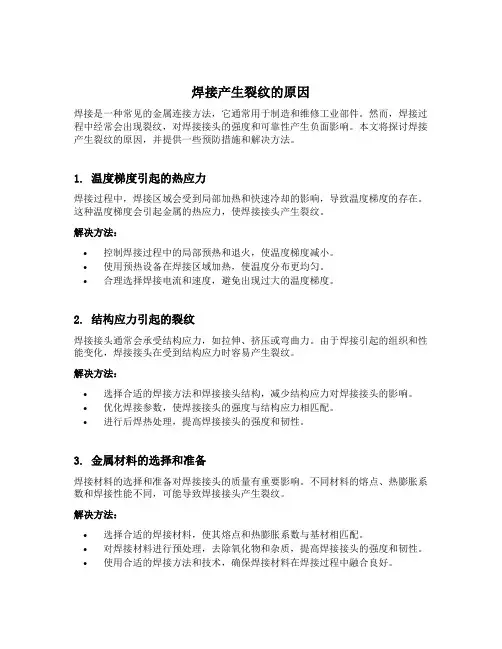

焊接产生裂纹的原因焊接是一种常见的金属连接方法，它通常用于制造和维修工业部件。

然而，焊接过程中经常会出现裂纹，对焊接接头的强度和可靠性产生负面影响。

本文将探讨焊接产生裂纹的原因，并提供一些预防措施和解决方法。

1. 温度梯度引起的热应力焊接过程中，焊接区域会受到局部加热和快速冷却的影响，导致温度梯度的存在。

这种温度梯度会引起金属的热应力，使焊接接头产生裂纹。

解决方法：•控制焊接过程中的局部预热和退火，使温度梯度减小。

•使用预热设备在焊接区域加热，使温度分布更均匀。

•合理选择焊接电流和速度，避免出现过大的温度梯度。

2. 结构应力引起的裂纹焊接接头通常会承受结构应力，如拉伸、挤压或弯曲力。

由于焊接引起的组织和性能变化，焊接接头在受到结构应力时容易产生裂纹。

解决方法：•选择合适的焊接方法和焊接接头结构，减少结构应力对焊接接头的影响。

•优化焊接参数，使焊接接头的强度与结构应力相匹配。

•进行后焊热处理，提高焊接接头的强度和韧性。

3. 金属材料的选择和准备焊接材料的选择和准备对焊接接头的质量有重要影响。

不同材料的熔点、热膨胀系数和焊接性能不同，可能导致焊接接头产生裂纹。

解决方法：•选择合适的焊接材料，使其熔点和热膨胀系数与基材相匹配。

•对焊接材料进行预处理，去除氧化物和杂质，提高焊接接头的强度和韧性。

•使用合适的焊接方法和技术，确保焊接材料在焊接过程中融合良好。

4. 不适当的焊接参数和工艺焊接参数和工艺的选择对焊接接头的质量和裂纹的形成有重要影响。

过高或过低的焊接电流、电压、焊接速度和功率都可能导致焊接接头产生裂纹。

解决方法：•根据焊接材料的特性和焊接要求，选择合适的焊接参数。

•进行焊接试验和质量控制，确保焊接接头达到预期的质量要求。

•遵循正确的焊接工艺和操作规程，保证焊接接头的质量和强度。

5. 应力集中和裂纹敏感区域焊接接头通常存在着应力集中和裂纹敏感区域，这些区域容易产生裂纹。

焊接过程中的热收缩和组织变化可能导致焊接接头的应力集中和裂纹敏感性增加。

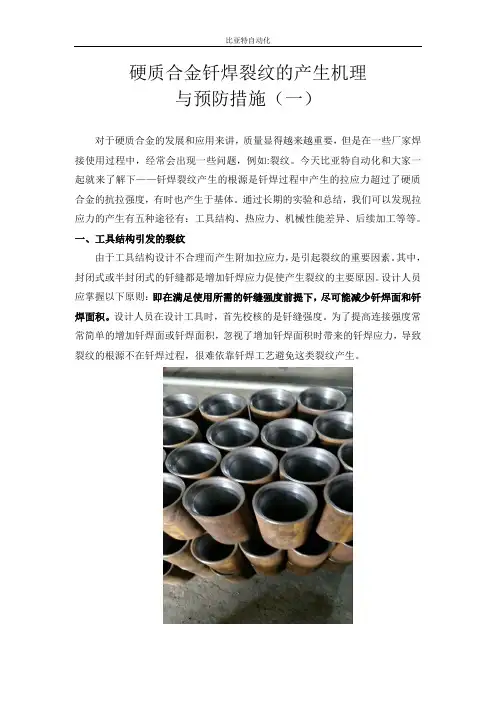

硬质合金钎焊裂纹的产生机理与预防措施（一）对于硬质合金的发展和应用来讲，质量显得越来越重要，但是在一些厂家焊接使用过程中，经常会出现一些问题，例如:裂纹。

今天比亚特自动化和大家一起就来了解下——钎焊裂纹产生的根源是钎焊过程中产生的拉应力超过了硬质合金的抗拉强度，有时也产生于基体。

通过长期的实验和总结，我们可以发现拉应力的产生有五种途径有：工具结构、热应力、机械性能差异、后续加工等等。

一、工具结构引发的裂纹由于工具结构设计不合理而产生附加拉应力，是引起裂纹的重要因素。

其中，封闭式或半封闭式的钎缝都是增加钎焊应力促使产生裂纹的主要原因。

设计人员应掌握以下原则：即在满足使用所需的钎缝强度前提下，尽可能减少钎焊面和钎焊面积。

设计人员在设计工具时，首先校核的是钎缝强度。

为了提高连接强度常常简单的增加钎焊面或钎焊面积，忽视了增加钎焊面积时带来的钎焊应力，导致裂纹的根源不在钎焊过程，很难依靠钎焊工艺避免这类裂纹产生。

二、热应力引发的裂纹热应力引发的硬质合金裂纹的主要诱因是钎焊加热速度过快或钎焊后剧冷。

火焰钎焊、电阻钎焊和高频感应焊等钎焊工艺容易导致钎焊加热过快、升温过速。

氧气乙炔焰加热时，火焰的高温区可达3000℃，当火焰直接烧硬质合金时，使硬质合金表面或局部升温过快时，有时甚至将硬质合金的边角部分烧化，硬质合金尺寸大时将引发裂纹。

高频钎焊时，感应电流的尖角效应、集肤效应和环向效应导致硬质合金局部升温过快、过高而产生裂纹。

钎焊后因剧冷而引发裂纹有下列几种情况：钎焊后，将工具放在潮湿的地面上，或是放在潮湿的石灰槽中，钎焊后，工具被冷风吹；钎焊后，因工具需要淬火而发生剧冷。

一般情况下，对YT30、YT15及大面积钎焊的硬质合金工具，不适宜在钎焊后进行整体淬火，把握好适当的方法来使用比亚特自动化感应钎焊方法，以免发生裂纹。

三、力学性能差异引发的纹裂对于YT60、YT30、YW2、YG2、YG3X等牌号的硬质合金，由于冲击韧度差，在钎焊时容易产生裂纹。

焊接裂纹产生原因及防治措施焊接裂纹是指在焊接过程中，焊缝或焊接接头出现的裂纹现象。

焊接裂纹的产生原因有很多，主要包括材料选择不当、焊接工艺参数不合理、应力集中、焊接变形等因素。

为了防止焊接裂纹的产生，需采取相应的防治措施。

一、材料选择不当是造成焊接裂纹的主要原因之一。

不同材料的热膨胀系数、熔点和强度等性质差异较大，若选择不当，会导致焊接时产生较大的残余应力，从而引发焊接裂纹。

因此，在焊接前应对材料进行仔细选择，确保焊接材料的相容性和相似性。

二、焊接工艺参数不合理也是引起焊接裂纹的重要原因。

焊接过程中，焊接电流、电压、速度等参数的选择不当，容易造成焊接热输入过大或过小，从而导致焊接裂纹的产生。

因此，需要根据焊接材料的厚度、形状和焊接位置等因素，合理调整焊接工艺参数，以减少焊接残余应力的产生。

三、应力集中也是焊接裂纹的重要原因之一。

焊接过程中，由于材料的热膨胀和收缩不均匀，会导致焊接接头处应力集中，从而造成焊接裂纹的产生。

为了减少应力集中，可以采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少残余应力的产生。

四、焊接变形也是引起焊接裂纹的常见原因。

焊接过程中，由于热膨胀和收缩的影响，焊接接头会发生一定的变形，如果变形过大，就会产生焊接裂纹。

为了控制焊接变形，可以采用适当的夹具和焊接顺序，使焊接接头得到良好的约束，减少变形的发生。

为了预防焊接裂纹的产生，可以采取以下防治措施：1.合理选择焊接材料，确保材料具有相似的熔点和热膨胀系数，减少焊接时的残余应力。

2.合理调整焊接工艺参数，根据焊接材料的特性和焊接位置，确定合适的焊接电流、电压和速度等参数，以减少焊接热输入和残余应力。

3.采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少应力集中和残余应力的产生。

4.采用适当的夹具和焊接顺序，控制焊接变形，减少焊接裂纹的发生。

5.进行焊接前的材料表面处理，确保焊接接头的清洁度和表面质量，减少焊接缺陷的产生。

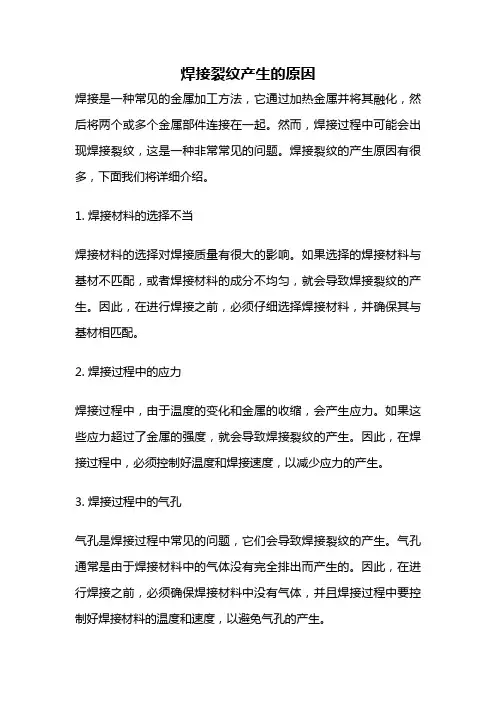

焊接裂纹产生的原因焊接是一种常见的金属加工方法，它通过加热金属并将其融化，然后将两个或多个金属部件连接在一起。

然而，焊接过程中可能会出现焊接裂纹，这是一种非常常见的问题。

焊接裂纹的产生原因有很多，下面我们将详细介绍。

1. 焊接材料的选择不当焊接材料的选择对焊接质量有很大的影响。

如果选择的焊接材料与基材不匹配，或者焊接材料的成分不均匀，就会导致焊接裂纹的产生。

因此，在进行焊接之前，必须仔细选择焊接材料，并确保其与基材相匹配。

2. 焊接过程中的应力焊接过程中，由于温度的变化和金属的收缩，会产生应力。

如果这些应力超过了金属的强度，就会导致焊接裂纹的产生。

因此，在焊接过程中，必须控制好温度和焊接速度，以减少应力的产生。

3. 焊接过程中的气孔气孔是焊接过程中常见的问题，它们会导致焊接裂纹的产生。

气孔通常是由于焊接材料中的气体没有完全排出而产生的。

因此，在进行焊接之前，必须确保焊接材料中没有气体，并且焊接过程中要控制好焊接材料的温度和速度，以避免气孔的产生。

4. 焊接过程中的污染焊接过程中，如果金属表面存在污染物，就会导致焊接裂纹的产生。

污染物可以是油脂、灰尘、氧化物等。

因此，在进行焊接之前，必须确保金属表面干净，并且焊接过程中要避免污染物的进入。

5. 焊接过程中的缺陷焊接过程中，如果存在缺陷，就会导致焊接裂纹的产生。

缺陷可以是金属表面的裂纹、凹陷、划痕等。

因此，在进行焊接之前，必须检查金属表面是否存在缺陷，并进行必要的修复。

焊接裂纹的产生原因有很多，但是大多数都可以通过控制好焊接过程中的温度、速度、应力等因素来避免。

此外，选择合适的焊接材料、确保金属表面干净、避免污染物的进入等也是避免焊接裂纹的重要措施。

焊接产生裂纹的原因焊接是通过加热金属材料使其熔化，然后冷却使其固化，以实现金属材料的连接。

然而，在焊接过程中，由于温度变化和热应力的作用，容易引起焊接件出现裂纹。

裂纹的产生主要是由以下几个原因引起的：1. 冷裂：冷裂是焊接过程中最常见的一种裂纹。

在焊接件的冷却过程中，由于焊缝和母材之间的冷却速度不同，会产生应力差，从而引起裂纹的产生。

冷裂主要有两种类型，即热裂和冷滴。

- 热裂：热裂主要是由于焊接区域的温度升高而引起的。

当焊接区域的温度升高到一定程度时，会引起焊件的变形和应力集中，从而导致裂纹的产生。

热裂一般发生在高碳钢、不锈钢等易于形成脆性组织的金属材料上。

- 冷滴：冷滴是焊接过程中由于焊料凝固过程中的收缩而引起的裂纹。

焊料在凝固过程中发生收缩，由于焊件的约束作用，会导致焊缝区域的应力集中，从而引起裂纹的产生。

2. 热裂：热裂是在焊接过程中，由于焊接区域的温度升高，引起金属材料发生相变而引起的裂纹。

一般来说，热裂主要发生在高碳钢、不锈钢、铜合金和铸铁等金属材料上。

3. 应力腐蚀裂纹：应力腐蚀裂纹是由于金属材料在有外界应力和腐蚀介质的作用下，产生了腐蚀损伤而引起的裂纹。

焊接过程中，焊件可能会受到外界应力和腐蚀介质的共同作用，从而引起应力腐蚀裂纹的产生。

应力腐蚀裂纹对焊接件的结构安全性造成很大威胁，需要进行预防和控制。

对于裂纹的产生，我们可以通过以下方法进行预防和控制：1. 选择合适的焊接材料：在进行焊接时，应根据具体的焊接工艺和要求，选择合适的焊接材料。

避免使用容易产生裂纹的高碳钢、不锈钢等材料，同时注意材料的成分和组织结构对裂纹的影响。

2. 控制焊接参数：合理控制焊接的温度、焊接速度、焊接电流等参数，避免焊接过程中的温度变化和应力集中。

合理的焊接参数对减少焊接裂纹的产生起到重要作用。

3. 提高焊接工艺：采用先进的焊接技术和工艺，如预热、热处理、加强焊接件的支撑等，可以减小焊接裂纹的产生。

4. 进行焊缝设计：合理设计焊缝结构，避免出现应力集中的地方，减少焊接裂纹的产生。

焊接裂纹形成的原因及防止措施焊接裂纹是在焊接应力及其它致脆因素共同作用下，材料的原子结合遭到破坏，形成新界面而产生的缝隙。

它具有尖锐的缺口和长宽比大的特征，易引起较高的应力集中，而且有延伸和扩展的趋势，所以，也是最危险的焊接缺陷。

裂纹常有热裂纹、冷裂纹以及再热裂纹（消除应力处理裂纹）。

一、热裂纹形成及防止常见的热裂纹有两种：结晶裂纹、液化裂纹。

结晶裂纹是焊接熔池初次结晶过程中形成的裂纹，是焊缝金属沿初次结晶晶界的开裂。

而液化裂纹是紧靠熔合线的母材晶界被局部重熔，在收缩力的作用下而产生的裂纹。

结晶裂纹产生的原因：焊接时，熔池在电弧热的作用下，被加热到相当高的温度，而受热膨胀，而母材却不能自由收缩，于是高温的熔池受到一定的压力。

当熔池开始冷却时，就以半融化的母材为晶核开始处结晶。

最先结晶的是纯度较高的的合金。

最后凝固的是低熔点共晶体。

低熔点共晶物的多少取决于焊缝金属中C、S、L等元素的含量。

当含量较少时，不足以在初生晶粒间形成连续的液态膜。

焊接熔池的冷却速度极快，低熔点共晶物几乎与初析相同时完成结晶。

因此连续冷却的金属熔池虽然受到收缩应力的作用也不至于产生晶间裂纹。

当低熔点共晶体量较多时，情况就不同了，初次结晶的偏析程度较大，并在初次结晶的晶体之间形成晶间液膜，当熔池冷却收缩时，被液膜分割的晶体边界就会被拉开就形成了裂纹。

这是主要原因，另有两个其它原因：一是焊缝金属所经受的应变增加速度大于低熔点共晶物凝固的速度；另外，初生晶体的张大方向和残留低熔共晶体的相对位置的影响。

可见，关键的措施就是：1、应严格控制焊缝金属中C、S、P和其它易形成低熔点共晶体的合金成分的含量，这些元素和杂质的含量越低，焊缝金属的抗裂纹能力越大。

当焊缝中C>0.15%,S>0.04%就可能有裂纹出现，如果母材中含碳量很高，就要控制焊接材料的成分，以使混合后的碳含量降下来。

2、改变焊缝横截面的形状也就改变了焊接熔池的结晶方向，使之有利于将低熔点共晶体推向不易产生裂纹的位置。

焊接裂纹产生原因及防治措施焊接裂纹是焊接过程中常见的缺陷之一，它会降低焊接接头的强度和密封性，严重影响焊接质量。

本文将从焊接裂纹产生的原因和防治措施两个方面进行探讨。

一、焊接裂纹产生的原因1. 焊接应力过大：焊接过程中，由于材料的热膨胀和收缩，会产生焊接应力。

如果应力过大，就容易引起焊接裂纹的产生。

2. 材料的选择不当：焊接材料的选择不当，例如选择了冷脆性较大的材料，容易在焊接过程中产生裂纹。

3. 焊接参数设置不合理：焊接参数的设置是影响焊接质量的关键因素之一。

如果焊接电流过大或过小，焊接速度过快或过慢，都会导致焊接裂纹的产生。

4. 焊接时的工艺操作不当：焊接操作不规范也是焊接裂纹产生的原因之一。

例如焊接时没有进行预热、焊接过程中没有使用适当的焊接顺序等。

5. 焊接材料的质量问题：如果焊接材料本身存在缺陷，例如含有太多的杂质或气孔，也容易导致焊接裂纹的产生。

二、焊接裂纹的防治措施1. 合理控制焊接应力：通过合理的焊接参数设置和焊接顺序安排，可以减小焊接应力的产生。

此外，还可以采用局部预热、焊后热处理等方法来降低焊接应力。

2. 选择合适的焊接材料：在进行焊接工艺设计时，应根据具体情况选择合适的焊接材料，避免选择冷脆性较大的材料。

此外，还要确保焊接材料的质量，避免使用存在缺陷的材料。

3. 合理设置焊接参数：在进行焊接操作时，要根据具体情况合理设置焊接参数，如焊接电流、焊接速度等。

可以通过试验和经验总结来确定最佳的焊接参数。

4. 规范焊接操作：进行焊接操作时，要严格按照焊接工艺要求进行操作，如预热、焊接顺序等。

同时，要保证焊接设备的正常运行和维护，避免因设备故障导致焊接裂纹的产生。

5. 加强焊后检测和质量控制：焊接完成后，要进行全面的焊后检测，发现裂纹及时进行修复。

同时，要加强质量控制，确保焊接质量符合要求。

焊接裂纹的产生原因较为复杂，涉及材料、焊接参数、工艺操作等多个方面。

为了防止焊接裂纹的产生，需要从多个方面进行控制和改进，提高焊接质量。

焊接裂纹产生原因及防治焊接裂纹是在焊接过程中或焊接完成后在焊缝或母材中产生的开裂缺陷。

焊接裂纹的产生原因多种多样，主要包括以下几个方面：1.焊接过程中的温度应力：焊接时，因为焊接区域发生了局部加热和冷却，导致焊接接头中的温度差异，从而造成了焊接区域的应力。

如果这种应力超过了焊接材料的强度极限，就会产生裂纹。

2.冶金因素：焊接过程中，由于温度升高，焊接材料和母材之间发生相互作用，形成了互溶区。

如果溶液比较富含低熔点的物质，就会导致物质从高温区流向低温区，从而增大了焊接接头的收缩量，引起裂纹。

3.废气、含氧量过高：当焊接环境中的氧气含量过高时，焊接时会发生氧化反应，在焊接接头中产生大量的氧化物，增大了焊接接头的收缩量，从而导致了裂纹的产生。

4.焊接过程中的振动：焊接过程中的振动会使焊接接头中的晶粒发生变化，从而影响了焊接材料的性能，使其发生了裂纹。

针对焊接裂纹的防治措施主要包括以下几个方面：1.提高焊接工艺：合理选择焊接工艺参数，如焊接电流、焊接电压和焊接速度等，以控制焊接过程中的温度和应力。

2.控制焊接过程中的温度升降速度：控制焊接过程中的升温速度和冷却速度，以避免焊接接头产生过大的应力。

3.控制焊接环境：减少焊接环境中的含氧量，避免产生氧化反应和氧化物。

4.优化焊接材料：合理选择焊接材料，根据焊接接头的要求选择合适的材料，以提高焊接接头的性能。

5.加强材料的前处理：在焊接前进行必要的预处理工作，如去污、除锈、磷化等，以提高焊接接头的质量。

综上所述，焊接裂纹的产生原因多种多样，需要综合考虑多个方面的因素来进行防治。

通过合理选择焊接工艺参数、控制焊接过程中的温度和应力、控制焊接环境、优化焊接材料以及加强材料的前处理等措施，可以有效预防和防治焊接裂纹的产生，提高焊接接头的质量。

焊缝裂纹产生的原因和解决方法焊缝裂纹是焊接过程中常见的一种质量问题，主要是由于焊接应力和热应力引起的。

本文将从焊缝裂纹的原因和解决方法两个方面进行详细介绍。

焊缝裂纹产生的原因主要有以下几点：1. 焊接应力：焊接过程中，由于金属受热膨胀和冷却收缩，会产生应力。

如果焊接接头的应力超过了材料的强度极限，就会导致焊缝裂纹的产生。

2. 焊接材料的选择：焊接材料的选择直接影响着焊缝的质量。

如果选择的材料与基材的化学成分和物理性能不匹配，就会导致焊缝裂纹的产生。

3. 焊接工艺不当：焊接工艺参数的选择不合理，如焊接电流、电压、焊接速度等控制不当，都会导致焊缝裂纹的产生。

4. 焊接过程中的杂质：焊接过程中，如果焊缝中存在杂质、氧化物等，会导致焊缝的质量下降，从而容易产生裂纹。

针对焊缝裂纹产生的原因，可以采取以下解决方法：1. 控制焊接应力：通过合理的焊接工艺参数和焊接顺序，减小焊接接头的应力集中。

可以采用预热、中间退火等措施，使应力得到释放，从而减少焊缝裂纹的产生。

2. 选择合适的焊接材料：在焊接材料的选择上，应根据基材的化学成分和物理性能要求，选择与之相匹配的焊接材料。

同时，还要注意焊接材料的纯净度和含杂质的情况，以避免焊缝裂纹的产生。

3. 控制焊接工艺参数：合理选择焊接电流、电压、焊接速度等参数，保证焊接过程中的热输入和冷却速度合理。

同时，还应注意焊接过程中的保护气体和焊接速度的控制，以避免焊缝裂纹的产生。

4. 清除焊接过程中的杂质：焊接过程中要注意清除焊缝中的杂质、氧化物等，保证焊缝的质量。

可以采用机械清理、化学清洗等方法，使焊接接头表面清洁，减少焊缝裂纹的产生。

焊缝裂纹的产生主要是由于焊接应力和热应力引起的。

为了解决焊缝裂纹问题，需要从控制焊接应力、选择合适的焊接材料、控制焊接工艺参数和清除焊接过程中的杂质等方面入手。

只有采取有效的措施，才能有效预防和解决焊缝裂纹问题，提高焊接质量。

焊接刀产生裂纹的原因及防止办法各种牌号的硬质合金其强度越高，在钎焊过程中发生裂纹的可能性越小。

在实际生产过程中，用于精加工或超精加工的高硬度、高耐磨性合金刀片(如YD15、YG3X、YN10等)在钎焊时容易产生裂纹。

我公司负责焊接刀的生产及质量管理，焊接刀产生裂纹是影响焊接刀质量的主要问题之一。

本文阐述了焊接刀产生裂纹的原因及防止办法，从多角度进行了详细地分析，有效地解决了长期困扰焊接刀生产的问题。

1、焊接刀裂纹形成的机理及类型加热对硬质合金形成裂纹的影响硬质合金刀片与钢(刀杆)的热膨胀系数相差较大，而且合金的导热性能也较刀体材料差，若在焊接时快速加热会产生很大内应力，促使刀片在焊接层处热应力过大导致刀片崩裂。

因此焊接温度控制在约大于焊料溶点30～50℃。

选用的焊料其熔点应低于刀杆熔点60℃，焊接时火焰应由下向上均匀加热慢慢预热进行焊接，因此要求刀槽与刀片焊接面形成一致。

局部过热会使刀片本身或刀片与刀杆的温差较大(大与厚的刀片更为严重)，热应力将使刀片刃口崩裂。

所以要求预热时先对刀杆预热，若刀片与刀杆一起加热应前后左右往返移动火焰进行加热，这样可避免热量集中造成局部过热而产生裂纹。

刀槽形状对裂纹形成的影响刀槽的形状与刀杆焊接面不一致或相差较大，形成封闭式或半封闭式的槽形，易造成焊接面过多和焊层过大，由于热膨胀之后收缩率不一致，也易在刀片焊接处造成应力过大，形成崩裂。

在满足使用所需要的焊缝强度要求下，尽可能减少钎焊面的面积。

冷却对硬质合金形成裂纹的影响焊接中或焊接后进行冷却或急速冷却以及焊剂脱水不良，都会使刀片产生爆裂而裂纹贯通。

因此要求焊料有良好的脱水性。

焊后绝对不能放在水中急速冷却，要放在石灰、石棉粉、砂子等中缓慢冷却。

最好缓冷后在300℃左右保温6小时以上随炉冷却。

刀槽底面有缺陷对裂纹形成的影响刀片和刀槽的接触面不平整，如有黑皮麻坑、局部不平等原因，使焊接不能形成平面结合，造成焊料分布不匀，这样不但影响焊缝强度而且引起应力集中，导致刀片断裂，因此，刀片要研磨接触面，对刀片刀槽的焊接面应清洗干净。

焊接产生裂纹的原因裂纹是金属工程中常见的缺陷之一，对于焊接而言尤为重要。

焊接产生裂纹的原因多种多样，可以归纳为热应力、冷却应力、组织变化等方面。

本文将从这些方面详细介绍焊接产生裂纹的原因。

**1. 热应力**焊接过程中，热应力是产生裂纹的主要原因之一。

热应力产生的原因是焊接过程中产生的各种温度差引起的线膨胀不一致。

当焊接材料受热膨胀时，周围未受热的材料会对焊缝施加一定的约束力，从而产生热应力。

如果热应力超过了焊接材料的承受能力，就会导致裂纹的产生。

**2. 冷却应力**焊接过程中，冷却过程也会引起应力。

由于焊接过程中材料的瞬间加热和瞬间冷却，使焊接部位温度迅速变化。

冷却速度过快会导致焊接区域内部组织变化不均，产生冷却应力。

冷却应力对焊接接头产生的影响是无法避免的，因此在焊接过程中需要进行适当的预热和控制冷却速度，以减少冷却应力的产生。

**3. 组织变化**焊接过程中，组织的变化也是产生裂纹的重要原因。

焊接过程中，由于瞬时高温和快速冷却，焊缝区域的组织结构会发生变化。

这些组织结构的变化可能会引起焊缝区域的局部脆性增加，从而导致裂纹的产生。

此外，焊接材料与基材之间的组织差异也会导致裂纹的产生。

**4. 其他因素**除了热应力、冷却应力和组织变化外，还有一些其他因素也会对焊接产生裂纹产生影响。

例如，焊接材料的选择、焊接过程中的缺陷、焊接参数的选择等都可能对裂纹的产生发挥一定的作用。

因此，在焊接过程中，需要综合考虑这些因素，并采取相应的措施来减少裂纹的产生。

综上所述，焊接产生裂纹的原因主要包括热应力、冷却应力、组织变化和其他因素的综合作用。

为了减少裂纹的产生，在焊接过程中，需要控制好焊接温度、预热和控制冷却速度，选择适当的焊接材料，避免产生缺陷，并合理选择焊接参数。

只有在综合考虑各个因素，并采取相应的措施的情况下，才能最大程度地减少焊接产生裂纹的风险。
