模板支撑系统监控要点

模板支撑系统安全监控要点1、支撑材质钢管外径不得小于ф48×3.5mm钢管，无裂缝等。

2、立柱稳定，包括支撑高度、立柱间水平支撑、纵横向剪刀撑间距、立杆间距纵向、横向、等符合方案要求。

3、作业环境2m以上高处制模，作业人员要有可靠的立足点，防护措施完善。

4、进入施工现场人员必须戴好安全帽，高空作业人员必佩带安全带，并应系牢。

5、安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。

6、高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。

7、遇6级以上的大风时，应暂停室外的高空作业，雪、霜、雨后应清扫施工现场，略干不滑时再进行工作。

8、两人抬运模板时要互相配合，协同工作。

传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛，组合钢模板拆时，上下应有人接应，钢模板及配件应随装拆，随运送。

严禁从高处掷下，高空拆模时，应有专人指挥，并在下面标出工作区，用绳子和红白旗加以围住，暂停人员过往。

9、不得在脚手架上堆放大批模板等材料。

10、模板上有预留洞时，应在安装后将洞口盖好，混凝土板上的预留洞，应在模板拆除后即将洞口盖好。

11、高空作业搭设脚手架或操作台，上下要使用梯子，不许站在墙上工作，不准站在大梁底模上行走，操作人员严禁穿硬底鞋及有跟鞋作业。

12、拆模板时禁止使用125px×250px木料，钢模板作立人板。

13、在钢模及机件垂直运输时，吊点必须严格要求，以防坠落伤人，模板顶撑排列必须符合施工荷载要求，尤其遇地下室吊装，地下室顶模板，支撑还另需考虑大型机械行走因素，每平方米支撑数，必须符合载荷要求，拆模时，临时脚手架必须牢固，不得用拆下的模板作脚手板。

脚手板搁置必须牢固平整，不得有空头板，以防踏空坠落。

14、禁止使用125px×250px木料作顶撑15、支撑、牵杆等不得搭在门窗柜和脚手架上，通路中间的斜撑、拉杆等应设在1.8m以上。

16、装拆模板时，作业人员要站在安全地点进行操作，要主动避让吊物，增强自我保护和相互保护的安全意识。

高大模板支撑体系监理工作要点摘要：在建筑工程中，高大模板支撑体系的应用较为广泛，经多年应用该支撑体系比较稳定，可以满足施工安全与质量要求。

在实际施工的过程中，为充分发挥高大模板支撑体系的应用优势，需要做好监理工作。

本文对高大模板支撑体系监理工作控制要点进行了分析，提出了具体的工程监理要点。

关键词：高大模板；支撑体系；监理工作；要点引言：在工程施工中，监理工作发挥着十分重要的作用。

监理人员应该根据工程合同及规范要求，全面监督施工内容、方法是否按照合同内容执行，对每个环节进行严格把控，工程要经过监理工程师验收，才能确认是否合格。

如果发现技术和质量问题，需要按照要求调整。

在高大模板支撑体系中，监理工作也发挥着十分重要的作用。

因为该体系施工较为复杂，如果没有采取有效的管控措施，会导致系统坍塌，容易引发安全事故，不仅会带来财产损失，还会威胁生命安全。

所以，监理人员要提高重视程度，分析高大模板支撑体系特征，然后采取有效的监理工作方案。

一、高大模板支撑体系监理工作要点（一）组建监理机构高大模板支撑体系跨度比较大，整体重量、高度都远超过普通模板支撑体系，所以保障施工安全十分重要。

在实际落实监理工作的过程中，应该建立专门的监理机构，由监理机构组建专门的监理小组，结合工程特点配备专业的监理人员，并且结合现场施工情况，制定详细的监理制度，对各岗位人员的行为、职责进行严格的规范与详细的划分，确保各项工作可以有序实施[1]。

根据规定，高大模板支撑系统中的混凝土构件模板支撑高度在8m以上，或跨度在18m以上，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m。

所以，高大模板支撑专项施工方案需要经过专家论证，需要从质量、安全、经济等多个角度分析。

（二）实施专项审查在实际施工之前，需要联合施工人员、技术负责人等相关人员开展高大模板支撑体系专项方案讨论与编制工作，明确支撑系统的各项参数要求和工艺要求，并且采取有效的安全措施，使工程质量与安全都有所保障。

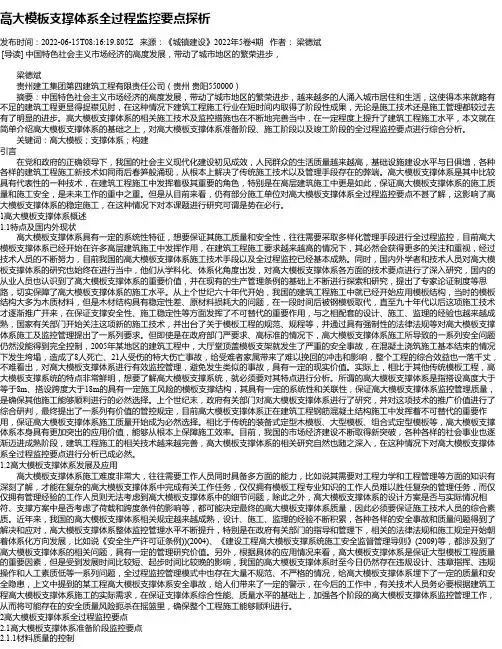

高大模板支撑体系全过程监控要点探析发布时间：2022-06-15T08:16:19.805Z 来源：《城镇建设》2022年5卷4期作者：梁德斌[导读] 中国特色社会主义市场经济的高度发展，带动了城市地区的繁荣进步，梁德斌贵州建工集团第四建筑工程有限责任公司（贵州贵阳550000）摘要：中国特色社会主义市场经济的高度发展，带动了城市地区的繁荣进步，越来越多的人涌入城市居住和生活，这使得本来就略有不足的建筑工程更显得捉襟见肘，在这种情况下建筑工程施工行业在短时间内取得了阶段性成果，无论是施工技术还是施工管理都较过去有了明显的进步。

高大模板支撑体系的相关施工技术及监控措施也在不断地完善当中，在一定程度上提升了建筑工程施工水平，本文就在简单介绍高大模板支撑体系的基础之上，对高大模板支撑体系准备阶段、施工阶段以及竣工阶段的全过程监控要点进行综合分析。

关键词：高大模板；支撑体系；构建引言在党和政府的正确领导下，我国的社会主义现代化建设初见成效，人民群众的生活质量越来越高，基础设施建设水平与日俱增，各种各样的建筑工程施工新技术如同雨后春笋般涌现，从根本上解决了传统施工技术以及管理手段存在的弊端。

高大模板支撑体系是其中比较具有代表性的一种技术，在建筑工程施工中发挥着极其重要的角色，特别是在高层建筑施工中更是如此，保证高大模板支撑体系的施工质量和施工安全，是未来工作的重中之重。

但是从目前来看，仍有部分施工单位对高大模板支撑体系全过程监控要点不甚了解，这影响了高大模板支撑体系的稳定施工，在这种情况下对本课题进行研究可谓是势在必行。

1高大模板支撑体系概述1.1特点及国内外现状高大模板支撑体系具有一定的系统性特征，想要保证其施工质量和安全性，往往需要采取多样化管理手段进行全过程监控，目前高大模板支撑体系已经开始在许多高层建筑施工中发挥作用，在建筑工程施工要求越来越高的情况下，其必然会获得更多的关注和重视，经过技术人员的不断努力，目前我国的高大模板支撑体系施工技术手段以及全过程监控已经基本成熟。

模板和支撑体系监理实施细则(新)本工程的模板安装应按照设计图纸和规范要求进行，安装前应进行检查，确保材料符合要求，板材尺寸、平整度、拼缝等满足要求。

模板支撑应稳定可靠，支撑点应均匀分布，支撑间距应符合规范要求。

模板应安装平整，板面不得有凹凸不平、翘曲、开裂等缺陷。

模板拼缝应紧密，不得有漏浆、漏水等情况。

模板安装完毕后，应进行验收，确保安装质量符合要求。

三）模板的支撑要求模板支撑应设置牢固、平稳，支撑点应均匀分布，支撑间距应符合规范要求。

支撑点应设置在混凝土梁、板上，支撑点与混凝土表面应垂直，支撑点应设置在混凝土梁、板的中心线上。

支撑点应选用木方、钢管、钢板等材料，支撑点底部应设置垫板或垫木，以防止对混凝土面的损坏。

模板支撑点应在混凝土浇筑前进行设置，支撑点高度应根据设计要求和混凝土浇筑高度确定。

四）模板的堆放模板堆放应整齐、稳定，堆放面应水平，不得有倾斜、错位等情况。

堆放时应注意避免板面受到损坏，应在板面上垫木或垫板，以防止变形。

堆放时应注意避免模板与其他材料发生碰撞，以防止表面损坏。

模板堆放应放置在干燥通风处，避免受潮、受雨淋等情况。

五）模板安装的监理验收模板安装完成后，应进行监理验收。

验收内容包括模板材料、支撑、拼缝、安装平整度、支撑间距等方面，确保安装质量符合要求。

如有不符合要求的情况，应及时进行整改。

六）模板拆除的监理验收模板拆除前，应进行监理验收。

验收内容包括混凝土表面质量、模板拆除后的表面质量等方面，确保拆除过程中不会对混凝土表面造成损坏。

如有不符合要求的情况，应及时进行整改。

五、监理的工作方法及措施一）监理事前控制要点与方法监理在工程施工前，应对施工图纸、设计文件、规范标准等进行审核，确保施工符合要求。

监理还应对施工方案、施工计划、材料选用、工艺流程等进行审核，确保施工方案合理、施工计划合理、材料选用符合要求、工艺流程合理。

二）监理事中控制要点与方法监理在工程施工过程中，应对施工质量进行监督检查，及时发现并处理施工中出现的问题。

模板工程预防监控措施及应急预案(一)预防监控措施：一)、悬挑结构立柱支撑的安装应符合下列要求：1 、多层悬挑结构模板的上下立柱应保持在同一条垂线上。

2 、多层悬挑结构模板的立柱应连续支撑，并不得少于三层。

二)、基础及地下工程模板安装时应符合下列要求：1 、地面以下支模应先检查土壁的稳定情况，当有裂纹及塌方危（wei）险迹象时，应采取安全防范措施后，方可作业。

当深度超过2m 时，应为操作人员设置上下扶梯。

2 、距基槽 (坑) 上口边缘1m 内不得堆放模板。

向基槽 (坑) 内运料应使用起重机、溜槽或者绳索；上、下人员应互相呼应，运下的模板严禁立放于基槽(坑)土壁上。

3 、斜支撑与侧模的夹角不应小于45。

，支撑在土壁上的斜支撑应加设垫板，底部的对角楔木应与斜支撑连结坚固。

高大长脖基础若采用分层支模时，其下层模板应经就位校正并支撑稳固后，再进行上一层模板的安装。

三)、柱模板的安装应符合下列要求：1 、现场拼装柱模板时，应及时加设暂时支撑进行固定，斜撑与地面的倾角宜为60。

，不能将大片模板系于柱子钢筋上。

2 、四片柱模就位拼对角线校正无误后，应自下而上安装柱箍。

3 、若为整体预组合柱模，吊装时应采用卡环和柱模连接，不得用钢筋钩代替。

4 、柱模校正后，应采用斜撑或者水平撑进行四周支撑，以确保整体稳定。

当柱模高度超过4m 时，应群体或者成列同时支模，并应将支撑连成一体，形成整体框架体系。

当需单根支模时，柱宽大于500mm 应每边在同一标高上不得少于两根斜支撑或者水平撑。

5、边、角柱模板的支撑，除满足上述要求外，在模板里面还应于外边对应的点设置既能承拉又能承压的斜撑。

四)、墙模板的安装应符合下列要求：1 、用散拼定型模板支模时，应自下而上进行，必须在下一层模板全部紧固后，方准进行上一层安装。

当下层不能独立安设支撑件时，应采取暂时固定措施。

2 、采用预拼装的大块墙模板进行支撑安装时，严禁同时起吊两块模板，并应边就位、边校正、边连接固定后方可摘钩。

高大模板支撑体系监理控制要点及措施摘要：确保高层建筑结构安全质量，健全高大模板支撑体系，加强模板支撑力度，理应充分发挥监理工程师的作用，准确把握高大模板支撑体系监理控制要点，全面优化施工技术方法，尽量避免施工环节中出现问题，严格加强施工质量，做好施工进度控制工作。

本文将举例分析高大模板支撑体系监理控制要点与措施，希望能对模板施工监督管理工作有所帮助。

关键词：高大模板；支撑体系；监理控制要点；随着中国城镇化建设的发展，各地高层建筑数量日益增多，高大模板支撑系统对维护高层建筑安全，确保施工质量至关重要。

高大模板支撑体系一般是指建筑模板的支撑高度超大于8米，同时，跨度大于18米，而且，模板施工总荷载高于15kN/m2。

其次，模板支撑体系的集中线荷载高于20kN/m，也属于高大模板支撑体系。

在当代建筑施工中，高大模板的支撑施工数量持续增加，与此同时，伴随着日益增多的高大模板搭支撑不规范问题，如果高大模板搭设不符合标准要求，就很容易滋生严重的经济损失和人员伤亡事故，因而，加强高大模板施工质量安全监督管理至关重要。

一、某工程概况某建筑工程的总面积是6526平方米，其占地面积是2130.03平方米，建筑高度是24.95米。

该工程总造价是1924.33万人民币，楼层一共有6层，第一层设有礼堂、会议室、休息室、门厅和多功能厅等建筑空间；第二层设有阅览室和宿舍；第三层到第六层都是宿舍。

在高度标准设计领域，该建筑第一层的礼堂高为10米，局部设有夹层，夹层的上部高为7米，下部高3米。

第二层高是4.2米，第三层到第六层高是3.6米。

该建筑基础是预应力管桩，属于框架结构。

在本项目施工过程中，施工技术人员选用的梁板模板支撑体系为满堂扣件式钢管支撑架，现浇板的厚度是130mm，一层模板的支撑坐落位置在-0.80m的地梁层，一层支撑高度超过8米，模板跨度是24米大于18米，梁截面的尺寸是600mm×1600mm。

以上数据表明，本工程施工需要采用高大模板支撑体系，施工方案需要经过专家的论证。

一、监理控制要点（一）事前监理控制要点与方法1.高支撑模板系统是指高于或等于4.5m的模板及其支撑系统。

2.高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、螺栓松动的钢支撑材料搭设支撑.3.高支撑模板系统的钢支撑的设计应符合现行国家标准《钢结构设计规范》。

4.建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。

技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章，技术方面报送监理公司，监理工程师审核批准后才能实施方案。

5.高支撑模板系统的技术方案应包括模板及其支撑系统的设计，搭设与拆除，混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。

6.高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准和规定，结合工程和企业的实际情况进行，并应遵循以下原则：（1）技术方面应有计算书，计算书应包括施工载荷计算，模板及其支撑系统的强度、刚度、稳定性、抗颠覆等方面的验算,支承层承载的验算。

（2）模板及支撑的设计应考虑下列各项荷载：①模板及其支架自重；②新浇筑混凝土自重；③钢筋自重；④施工人员及施工设备荷载；⑤泵送混凝土产生的施工荷载。

（3）对已重复使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测作为计算依据。

（4）技术方案应有支撑平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。

（5）高支撑模板立柱4.5m以下部分，应设置不少于两道的纵横水平拉杆；立柱4.5m以上部分每增高1.5m应相应加设一道水平拉杆。

剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5m；支撑主梁的立柱必须设置剪刀撑。

（6）对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗颠覆能力计算确定水平拉杆，剪刀撑的设置。

（二）事中监理控制要点与方法：1.施工单位应明确高支撑模板系统施工现场安全责任人，负责施工过程的安全管理工作。

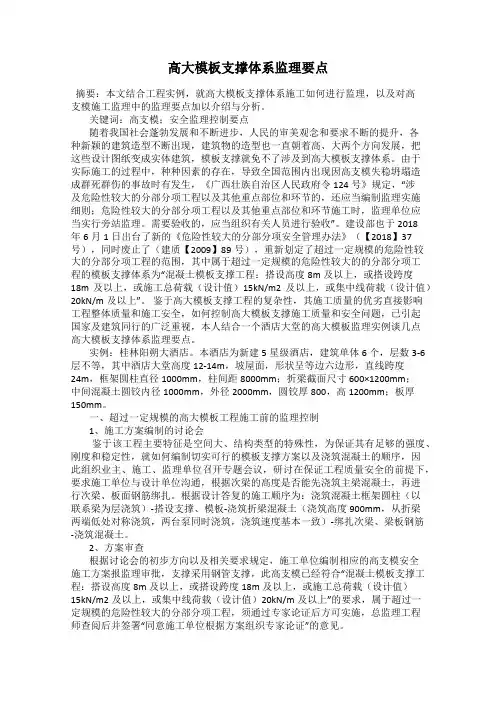

高大模板支撑体系监理要点摘要：本文结合工程实例，就高大模板支撑体系施工如何进行监理，以及对高支模施工监理中的监理要点加以介绍与分析。

关键词：高支模；安全监理控制要点随着我国社会蓬勃发展和不断进步，人民的审美观念和要求不断的提升，各种新颖的建筑造型不断出现，建筑物的造型也一直朝着高、大两个方向发展，把这些设计图纸变成实体建筑，模板支撑就免不了涉及到高大模板支撑体系。

由于实际施工的过程中，种种因素的存在，导致全国范围内出现因高支模失稳坍塌造成群死群伤的事故时有发生，《广西壮族自治区人民政府令124号》规定，“涉及危险性较大的分部分项工程以及其他重点部位和环节的，还应当编制监理实施细则；危险性较大的分部分项工程以及其他重点部位和环节施工时，监理单位应当实行旁站监理。

需要验收的，应当组织有关人员进行验收”。

建设部也于2018年6月1日出台了新的《危险性较大的分部分项安全管理办法》（【2018】37号），同时废止了（建质【2009】89号），重新划定了超过一定规模的危险性较大的分部分项工程的范围，其中属于超过一定规模的危险性较大的的分部分项工程的模板支撑体系为“混凝土模板支撑工程：搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上”。

鉴于高大模板支撑工程的复杂性，其施工质量的优劣直接影响工程整体质量和施工安全，如何控制高大模板支撑施工质量和安全问题，已引起国家及建筑同行的广泛重视，本人结合一个酒店大堂的高大模板监理实例谈几点高大模板支撑体系监理要点。

实例：桂林阳朔大酒店。

本酒店为新建5星级酒店，建筑单体6个，层数3-6层不等，其中酒店大堂高度12-14m，坡屋面，形状呈等边六边形，直线跨度24m，框架圆柱直径1000mm，柱间距8000mm；折梁截面尺寸600×1200mm；中间混凝土圆铰内径1000mm，外径2000mm，圆铰厚800，高1200mm；板厚150mm。

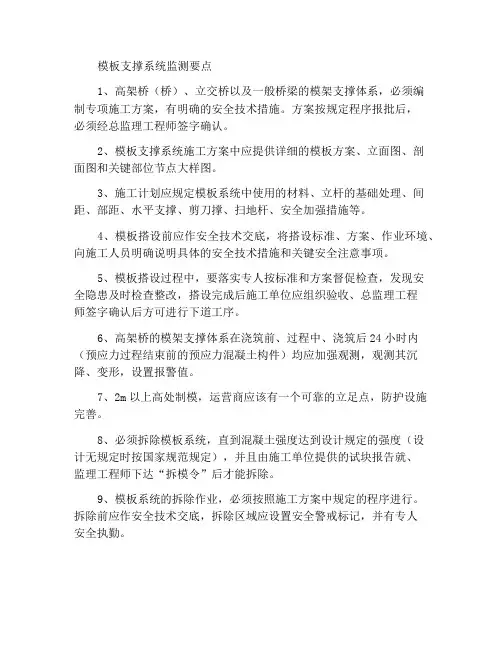

模板支撑系统监测要点
1、高架桥（桥）、立交桥以及一般桥梁的模架支撑体系，必须编
制专项施工方案，有明确的安全技术措施。

方案按规定程序报批后，
必须经总监理工程师签字确认。

2、模板支撑系统施工方案中应提供详细的模板方案、立面图、剖
面图和关键部位节点大样图。

3、施工计划应规定模板系统中使用的材料、立杆的基础处理、间距、部距、水平支撑、剪刀撑、扫地杆、安全加强措施等。

4、模板搭设前应作安全技术交底，将搭设标准、方案、作业环境、向施工人员明确说明具体的安全技术措施和关键安全注意事项。

5、模板搭设过程中，要落实专人按标准和方案督促检查，发现安
全隐患及时检查整改，搭设完成后施工单位应组织验收、总监理工程
师签字确认后方可进行下道工序。

6、高架桥的模架支撑体系在浇筑前、过程中、浇筑后24小时内（预应力过程结束前的预应力混凝土构件）均应加强观测，观测其沉降、变形，设置报警值。

7、2m以上高处制模，运营商应该有一个可靠的立足点，防护设施完善。

8、必须拆除模板系统，直到混凝土强度达到设计规定的强度（设
计无规定时按国家规范规定），并且由施工单位提供的试块报告就、
监理工程师下达“拆模令”后才能拆除。

9、模板系统的拆除作业，必须按照施工方案中规定的程序进行。

拆除前应作安全技术交底，拆除区域应设置安全警戒标记，并有专人
安全执勤。

10、支撑钢管材质要求，外径不得小于Φ48×3.5mm、无裂缝等。

新扣件应有生产许可证，法定检验单位的检验报告和产品质量证明书，并按国家标准的规定进行抽样检测。

混凝土模板支撑工程监理细则
是指对混凝土模板支撑工程施工过程中的监督管理细则。

以下是常见的混凝土模板支撑工程监理细则：
1. 施工前，监理人员应对施工图纸、设计方案、材料及施工工艺进行审查，并记录相关资料。

2. 监理人员应对混凝土模板支撑工程的施工进度进行监测，确保施工按照计划进行。

3. 监理人员应检查混凝土模板支撑工程的材料，包括钢筋、混凝土、模板等是否符合规定，质量是否合格。

4. 监理人员应检查混凝土模板支撑工程的施工现场，包括场地平整、模板设置合理、支撑结构牢固等。

5. 监理人员应对混凝土模板支撑工程的施工过程中的质量控制措施进行监督，包括混凝土浇筑、模板拆除等环节的操作是否符合规范要求。

6. 监理人员应定期检查混凝土模板支撑工程的安全措施，确保施工现场的安全。

7. 监理人员应与施工单位、设计单位及施工方进行沟通，及时解决施工中的技术问题和工程变更。

8. 监理人员应对混凝土模板支撑工程进行质量验收，确保工程质量符合设计要求和相关标准。

9. 对于施工中发现的施工质量问题和安全隐患，监理人员应及时提出整改意见，并跟踪整改情况。

10. 监理人员应编制混凝土模板支撑工程的监理报告，记录施工过程和质量情况，并提交给建设单位和有关部门。

以上是常见的混凝土模板支撑工程监理细则，具体细则可根据不同工程的特点和要求进行调整和补充。
