活性炭过滤器操作维护手册

活性炭过滤器操作手册一、目的：建立纯化水制备岗位操作法，使操作工人正确操作该设备。

二、适用范围：适用于纯化水制备岗位。

三、责任者：纯化水制备岗位操作人。

四、活性炭过滤器操作规程1. 原理：通过活性炭的物理化学吸附作用去除进水中的有机物，BOD、COD，也能去除色度和臭气等。

特定设计结构，是强烈吸附与高效过滤相结合的装置，针对上、下游水质变化要求优选炭型，保证水质，可变化进出水口，可使用蒸汽灭菌，操作简单，活性炭过滤器壳体材料选用不锈钢内涂防腐层型。

严格控制产水Cl2<0.1mg/L。

2. 操作流程：①运行→反洗→静止→正洗→运行②高温消毒3.操作原理1)运行：打开上进水阀和出水阀；原水从上部进入活性炭过滤层后由底部导出至下级设备。

系统第一次开机时，务必将排气阀打开让过滤器内空气排出。

2)反洗：打开下进水阀和上排水阀；水从底部进入活性炭过滤层后由上部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。

反洗时启动两台原水泵，用大流量进行冲洗，时间10—15分钟。

3)静止: 阀门全关，让石英砂自然下沉，使砂层排列平整。

时间3分钟。

4)正洗: 打开上进水阀和下排水阀；水从上部进入活性炭过滤层后由底部排出，冲洗过滤层所沉积的污泥物并排出过滤器外。

时间5—10分钟。

5)消毒：关闭上下进水阀，打开蒸汽进气阀和蒸汽排气阀，通入高温蒸汽进行灭菌，时间30分钟。

五、注意事项1)严禁未经培训人员上岗操作。

2)做好纯化水岗位清洁卫生。

纯化水生产线各部件的外表面至少每周擦抹一次。

3)系统开启前请检查压缩空气供应是否供应正常，压缩空气经减压后调整为5bar左右；同时检查管道上手动阀是否处于正确位置。

4)活性炭滤材一般每年更换一次，更换时同时检查过滤器内上、下层集散水器有无破损；5)每周检测一次过滤器出水Cl2值，若Cl2>0.1mg/L，清洗或更换活性炭；6)如系统需停运3天以上，应打开过滤器下排阀至过滤器和管道内的水排尽，同时关闭上进水阀、上排水阀、下进水阀、下排水阀。

活性炭过滤器操作保养规程活性炭过滤器是一种常见的过滤装置，能够有效地过滤掉水中的异色、异味和杂质，并且能够去除水中的余氯和有机物质，使水质更加清洁、可口。

为了保证活性炭过滤器的正常运转和使用寿命，以下是一些操作保养规程供您参考。

一、使用前的准备在使用活性炭过滤器之前，需要做好以下准备工作：1.确认活性炭过滤器的出水水质符合要求。

2.检查活性炭过滤器是否已用过一段时间，如果是，则需进行后续的清洗和维护。

3.检查活性炭过滤器的每个部件是否齐全，并确认其中是否有损坏或失效的部件。

如果存在，则需及时更换。

二、使用中的操作在使用活性炭过滤器过程中，需要注意以下事项：1.确认纯净水的水源已打开，并检查入水管道和出水管道是否已连接。

2.确认活性炭过滤器电源已连接，并打开过滤器的开关。

3.启动过滤器，等待过滤器进入正常工作状态。

4.常规情况下，建议定期更换活性炭过滤器的滤芯，以保证水质的稳定。

三、定期保养为了延长活性炭过滤器的使用寿命，需要定期进行保养。

具体内容如下：1.定期清洗滤芯：可按照滤芯生产商或供货商的建议，选择适当的时间间隔进行清洗。

清洗滤芯时，需要将滤芯取出，用清水彻底清洗，并晾干后再重新安装到过滤器中。

2.定期更换滤芯：根据滤芯的使用寿命或出水水质的变化，需要定期更换滤芯。

建议每隔3-6个月进行一次更换。

3.定期清理过滤器壳体：由于过滤器壳体内部可能会有一些杂质，建议每隔3-6个月进行清洗。

四、停止使用和保管当活性炭过滤器长时间未使用时，其内部可能会有水垢和细菌等不良物质产生，因此需要进行以下操作：1.停止使用：当您长时间不使用活性炭过滤器时，需要先将过滤器的电源关闭，并切断入水管道和出水管道的电源。

2.清洗过滤器：在长时间不使用前，需对过滤器进行清洗，取出滤芯，用清水和中性洗涤剂清洗过滤器中的壳体和密封件，并晾干后再重新安装到过滤器中。

3.保管过滤器：在长时间不使用时，需将过滤器存放在干燥、通风的地方，并擦拭过滤器壳体和密封件的表面，以免沾染灰尘和污物。

活性炭吸附设备的操作和维护1. 操作指南1.1 设备启动在启动活性炭吸附设备之前，请确保以下准备工作已完成：- 检查设备是否完好无损，各连接部位是否牢固。

- 确保进风口和出风口畅通无阻。

- 将活性炭填充至设备内部，填充量需符合设备要求。

- 接通电源，检查设备电路是否正常。

完成以上准备工作后，按下设备启动按钮，设备开始运行。

1.2 设备运行在设备运行过程中，需关注以下几点：- 设备运行状态：观察设备运行是否平稳，有无异常声音。

- 进风口和出风口的风速：确保风速在正常范围内，如风速过低或过高，需调整设备设置。

- 活性炭吸附效果：定期检查吸附效果，如发现吸附效果下降，需及时更换活性炭。

1.3 设备停机当需要停机时，请按照以下步骤操作：- 按下设备停止按钮，设备开始减速。

- 待设备完全停止后，切断电源。

- 打开设备，取出活性炭进行更换或清洗。

2. 维护保养为了确保活性炭吸附设备的正常运行和延长设备使用寿命，需定期进行维护保养。

主要内容包括：2.1 活性炭更换活性炭具有一定的吸附周期，当吸附效果下降时，需要及时更换。

更换步骤如下：- 停机并切断电源。

- 打开设备，取出旧活性炭。

- 检查新活性炭是否符合设备要求。

- 将新活性炭填充至设备内部，注意填充量。

- 重新启动设备，检查吸附效果。

2.2 设备清洗设备内部可能会积累灰尘和杂质，需定期进行清洗。

清洗步骤如下：- 停机并切断电源。

- 打开设备，取出活性炭。

- 使用清洁剂和清水清洗设备内部。

- 清洗完毕后，彻底晾干设备内部。

- 重新填充活性炭，启动设备。

2.3 检查和调整定期检查设备各连接部位，确保牢固可靠。

如发现松动或损坏，需及时进行调整或更换。

同时，检查设备电路，确保运行正常。

3. 安全注意事项在操作和维护活性炭吸附设备时，请注意以下安全事项：- 在设备运行过程中，请勿触摸设备的运转部件，以免发生意外。

- 请勿将异物放入设备内部，以免影响设备正常运行。

- 操作设备时，请勿穿戴宽松衣物，以免被设备运转部件缠绕。

活性炭过滤器操作维护手册This model paper was revised by the Standardization Office on December 10, 2020活性碳过滤器操作维护手册1、工作原理活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质，为后续的反渗透处理提供良好条件。

活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于，满足RO膜的运行条件。

随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至失效。

在通常情况下，根据过滤器的前后压差，利用逆向水流反洗滤料，使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走，恢复吸附功能；当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。

当活性碳过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。

利用逆向进水，使过滤器内砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污、除氯能力，从而达到清洗的目的。

反洗以进出口压差参数设置来控制反冲洗周期，一般为三至四天，具体须视原水浊度而定。

活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。

当活性碳过滤器运行至进出口压差为～时，必须进行反洗。

活性碳更换期为半年至一年。

2、结构特点设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1200mm的活性碳和200mm的石英砂。

活性炭过滤器操作规程
《活性炭过滤器操作规程》
一、操作前检查：
1. 检查过滤器外观是否有损坏，若有损坏应停止使用，并及时更换；
2. 检查过滤器连接管路是否松动或漏水，如有问题应及时修理；
3. 检查活性炭过滤器是否需要更换活性炭。

二、操作步骤：
1. 打开进水阀和出水阀，使水流通过过滤器；
2. 根据需要，调节出水阀的水流速度；
3. 如果过滤器带有调节阀，根据用水量和需要，适当调节调节阀。

三、使用注意事项：
1. 长时间不用时，应将过滤器进行清洗，并在使用前进行消毒；
2. 定期更换活性炭，一般为3-6个月；
3. 注意过滤器的最大工作压力和温度范围，不得超过指定数值；
4. 若发现水质变化或出水质量下降，应及时更换活性炭；
5. 使用过程中，应经常检查过滤器和管路是否有松动或破损。

四、维护保养：
1. 定期清洗过滤器外壳和连接管路；
2. 定期更换活性炭；
3. 长时间不用时，应将过滤器进行消毒处理。

以上就是活性炭过滤器的操作规程，希望能帮助您正确、安全地使用活性炭过滤器。

appr. 3000 x 2250 x 2250 mm (H x W x D) DN 100 (service DN 100
-backwash DN 80) Current 电源： Filling: not included 建议填料规格 220 Volts/50Hz Gravel 2.0-3.15 mm 200mm Gravel 3.15-5.6 mm 200mm Activated Carbon 0.6-2.6 mm 1200mm
连接好配管注意排除应力unitpositionafterpiping就位与完成管道连接后请勿再移动设备uppersocketremovepiping松开上面的承窝并除去配管removecovertank打开缸体的盖子filltankwatertilllowerdistributorcovered
AC Filter Operator manual
Adsorption of dissolved organic compounds
If the raw water contents coarse dirt particles a seperator has to be connected prior to the activated carbon filter. The filter is not suitable for removing oil, grease, soap and other lubricating medias. Activated Carbon AquaSorb 1000/2000 is suitable for water purification according to DIN 19605. AquaSorb 1000/2000 has the following advantages: Excellent adsorption characteristics High total pore volume Water washed in manufacture High density – readily wate – wets Maximun yield on regeneration Characterstics Carbon tetrachloride (CTC) activity Butane activity Surface area Lodine number Methylene blue Total pore volume Apparent density Moisture-as packed Ash content % % m /g mg/g mg/g cm /g g/cm

活性炭过滤器的日常维护与保养活性炭过滤器是一种常见的设备，用于去除水或空气中的杂质和异味。

为了确保其正常运行和延长使用寿命，以下是活性炭过滤器的日常维护与保养事项：1. 定期更换活性炭滤芯：活性炭滤芯是过滤器中最重要的部件，它吸附杂质和异味。

根据使用频率和水/空气质量，建议每3-6个月更换一次滤芯。

定期更换活性炭滤芯：活性炭滤芯是过滤器中最重要的部件，它吸附杂质和异味。

根据使用频率和水/空气质量，建议每3-6个月更换一次滤芯。

2. 清洗滤芯外壳：定期清洗滤芯外壳可以去除堆积的杂质，以确保滤芯充分发挥作用。

使用温水和中性清洁剂轻轻擦拭外壳，然后用清水冲洗干净。

清洗滤芯外壳：定期清洗滤芯外壳可以去除堆积的杂质，以确保滤芯充分发挥作用。

使用温水和中性清洁剂轻轻擦拭外壳，然后用清水冲洗干净。

3. 检查管道和连接件：定期检查活性炭过滤器的管道和连接件是否有漏水或松动的情况。

确保所有连接处紧固，以免损坏过滤器或造成水/空气泄漏。

检查管道和连接件：定期检查活性炭过滤器的管道和连接件是否有漏水或松动的情况。

确保所有连接处紧固，以免损坏过滤器或造成水/空气泄漏。

4. 避免过滤器积水：在长时间不使用或清洗活性炭过滤器时，避免过滤器内部出现积水。

积水可能导致细菌滋生或过滤效果下降。

避免过滤器积水：在长时间不使用或清洗活性炭过滤器时，避免过滤器内部出现积水。

积水可能导致细菌滋生或过滤效果下降。

5. 注意过滤器寿命：每个活性炭过滤器都有一定的使用寿命，超过寿命后滤芯吸附能力将明显减弱。

根据制造商的建议，及时更换滤芯可以保证过滤器的正常运行。

注意过滤器寿命：每个活性炭过滤器都有一定的使用寿命，超过寿命后滤芯吸附能力将明显减弱。

根据制造商的建议，及时更换滤芯可以保证过滤器的正常运行。

6. 保持环境整洁：活性炭过滤器应该放置在干净、整洁的环境中。

避免过滤器暴露在高温、阳光直射或有害气体的情况下，以免对过滤效果和设备寿命造成损害。

活性碳过滤器操作维护手册1、工作原理活性炭过滤器是利用颗粒活性炭进一步去除机械过滤器出水中的残存的余氯、有机物、悬浮物的杂质，为后续的反渗透处理提供良好条件。

活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于0.1ppm，满足RO膜的运行条件。

随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至失效。

在通常情况下，根据过滤器的前后压差，利用逆向水流反洗滤料，使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走，恢复吸附功能；当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。

当活性碳过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。

利用逆向进水，使过滤器内砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污、除氯能力，从而达到清洗的目的。

反洗以进出口压差参数设置来控制反冲洗周期，一般为三至四天，具体须视原水浊度而定。

活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。

当活性碳过滤器运行至进出口压差为0.05～0.07MPa时，必须进行反洗。

活性碳更换期为半年至一年。

2、结构特点设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1200mm的活性碳和200mm的石英砂。

成套设备的本体外部装置有各种控制阀门和流量计、压力表。

活性炭过滤器所填活性炭为果壳炭，具有比重轻、孔隙率大、耐磨性强、吸附容量大的优点。

活性炭过滤器安全操作及保养规程前言活性炭过滤器是一个广泛使用的设备，用于去除水中的氯气、异味、颜色等杂质。

它是一种有效的水处理设备，但在使用过程中需要特别注意其安全操作及保养规程，以确保其正常使用和延长寿命。

本文将介绍活性炭过滤器的安全操作及保养规程，有关用户必须了解以便正确地使用和维护此设备。

安全操作规程1. 置于适当位置首先，使用前应将活性炭过滤器置于适当的位置。

它应该安装在平坦、固定和干燥的场所，以确保平稳运行和安全性。

2. 按照说明书安装其次，安装时应仔细阅读说明书并按照说明书要求进行安装。

如果有任何问题，请与售后服务人员联系，避免出现安装不当和错误的情况。

3. 正确使用电源在使用时需要使用正常电源。

检查电源插座和连接器是否正常，确保不受潮湿，保证电气安全。

使用过程中不可随意移动或拔出电源插头。

如果需要移动或维护，先拔掉电源插头，等待设备停止运行后再进行操作。

4. 遵循操作指南在使用活性炭过滤器时，应遵循操作指南，在使用前和使用后进行检查。

在使用不当或违反操作规程时，可能会导致设备故障或危险，若出现问题应及时联系售后服务人员处理。

保养规程1. 设备清洁将活性炭过滤器定期进行清洗和维护。

用清水清洗炭罐，注意不要将罐体内的活性炭取出，否则可能破坏设备的过滤效果。

如果在长期使用过程中发现罐体内部有污物或杂质，可使用适当的清洗剂或软布进行轻轻擦拭。

2. 定期更换活性炭为了保证活性炭过滤器的过滤效果，建议定期更换活性炭。

具体更换周期根据设备的使用频率和使用状况而定，通常为6-12个月。

在更换活性炭时，应先将设备拆开，将旧活性炭取出，清洁罐体内的过滤网等设备部件，并拿出新活性炭进行安装。

更换后应仔细检查设备的密封性，确保设备安装正确，无泄漏情况发生。

3. 纪录设备检查在日常使用过程中，应定期纪录设备的检查和维护情况。

记录内容应包括检查日期、结果和处理方法等。

总结活性炭过滤器是一种有效的水处理设备，能够去除水中的氯气、异味、色彩杂质等。

活性炭过滤器操作说明书活性炭过滤器是一种常见的水处理设备，它可以去除水中的异味、氯、有机化合物、杀虫剂、药物残留等有害物质，从而提高水质，保障健康。

本文将详细介绍活性炭过滤器的操作说明。

一、水质检测在使用活性炭过滤器前，需要进行水质检测，以确定是否需要在过滤器中加入其他滤料，如硬水滤料、反渗透膜等。

检测的指标包括PH值、水中有机物、溶解性固体物、重金属等指标，一般可以请专业的水质检测机构进行检测。

二、过滤器开箱验收购买活性炭过滤器后，需要进行开箱验收。

检查设备是否完好无损，所有附件是否齐全，如滤芯、管路连接件、电源线等。

确保所有配件齐全后，方可投入使用。

三、安装1.选择合适的安装位置，应避免过滤器阳光直射、高温、潮湿等环境，应安装在通风、日照充足的位置。

2.将过滤器上的进水管接到净水机、自来水管或其他水源管接口，出水管接到水龙头或其他水口上。

3.过滤器还需要接通电源。

注意：在过滤器连接电源之前，应该检查电压是否稳定，过低或过高都会对设备造成损坏。

四、滤芯更换1.更换时间：一般情况下，过滤器滤芯需要每3个月更换一次。

如水质较劣，使用频率较高，建议每2个月更换一次。

2.更换步骤：（1）关闭进出水阀门，断电，拆下加装桶（2）将悬浮颗粒物过滤器滤芯从过滤器内拉出（3）垂直于滤芯上方的方向拆开过滤器滤芯（或者打开滤芯尾部的检修盖），取出三合一快装滤芯。

注意：更换滤芯时要小心，避免污染滤芯外壳。

（4）将新滤芯拆卸后根据实际情况更换里面的滤材及飞机。

根据新滤芯的大小和过滤器尾部的套筒设计确定新滤芯安装方向。

（5）将新的滤芯装入过滤器，注意固定位置（一般是螺旋安装）。

（6）装置好后再确认进出水阀门的开关。

通水之前要放空过滤器开水龙头放10-15分钟左右，释放出更换前积存的异味、沉积物、不良杂质，避免污染水源和滤芯。

五、维护与保养1.经常打开进水、出水阀门，检查管路是否泄漏；2. 每个月检查一次过滤器滤芯，如有严重污染、臭味，及时更换滤芯；3.避免过滤器受到阳光直射、高温的环境下工作，否则活性炭吸附效果会大大降低。

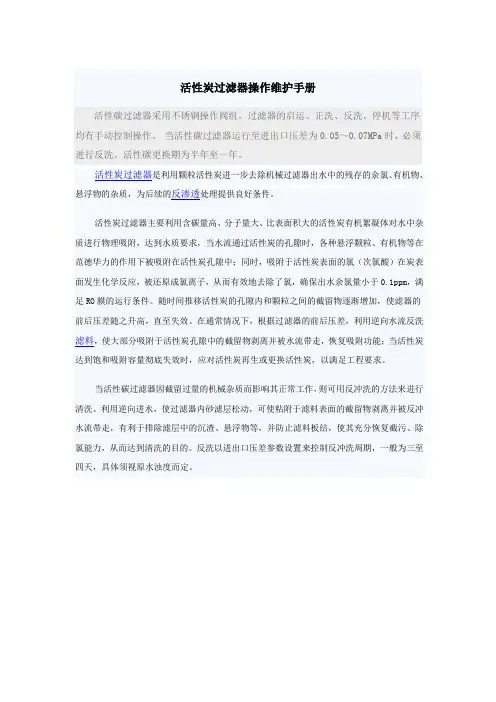

活性炭过滤器操作维护手册活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。

当活性碳过滤器运行至进出口压差为0.05～0.07MPa时，必须进行反洗。

活性碳更换期为半年至一年。

悬浮物的杂质，为后续的反渗透处理提供良好条件。

活性炭过滤器主要利用含碳量高、分子量大、比表面积大的活性炭有机絮凝体对水中杂质进行物理吸附，达到水质要求，当水流通过活性炭的孔隙时，各种悬浮颗粒、有机物等在范德华力的作用下被吸附在活性炭孔隙中；同时，吸附于活性炭表面的氯（次氯酸）在炭表面发生化学反应，被还原成氯离子，从而有效地去除了氯，确保出水余氯量小于0.1ppm，满足RO膜的运行条件。

随时间推移活性炭的孔隙内和颗粒之间的截留物逐渐增加，使滤器的前后压差随之升高，直至失效。

在通常情况下，根据过滤器的前后压差，利用逆向水流反洗滤料，使大部分吸附于活性炭孔隙中的截留物剥离并被水流带走，恢复吸附功能；当活性炭达到饱和吸附容量彻底失效时，应对活性炭再生或更换活性炭，以满足工程要求。

当活性碳过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。

利用逆向进水，使过滤器内砂滤层松动，可使粘附于滤料表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污、除氯能力，从而达到清洗的目的。

反洗以进出口压差参数设置来控制反冲洗周期，一般为三至四天，具体须视原水浊度而定。

活性碳过滤器采用不锈钢操作阀组，过滤器的启运、正洗、反洗、停机等工序均有手动控制操作。

当活性碳过滤器运行至进出口压差为0.05～0.07MPa时，必须进行反洗。

活性碳更换期为半年至一年。

结构特点设备本体是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―A或304不锈钢，内衬硫化橡胶防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1200mm 的活性碳和200mm的石英砂。

某某发电有限责任公司厂区外排废水达标排放工程废水收集及处理设备活性炭过滤器操作维护手册编制：审核：批准：第一章设备介绍1．工艺原理及工艺参数：1.1 工艺原理：活性炭吸附器的使用：由于活性炭具有吸附性和比表面积非常大的特性，活性炭广泛运用于各个领域。

水处理可用于去除水中的有机物和游离氯以保护后续设施。

活性炭过滤主要时去除水中的有机物和游离氯，防止水中游离氯对反渗透膜的氧化性破坏。

研究表明，用活性炭过滤法除去水中游离氯能进行的很彻底。

活性炭脱氧并不是单纯的物理吸附作用，而是在其表面发生了催化作用，促使游离氯通过活性炭虑层时，很快水解。

活性炭能吸附水中的余氯有机物等，对某些阳离子也有一定的吸附作用，当过滤达到一定时间或活性炭过滤器进水压力的差值大于0.1MPa时，需进行反洗；当吸附量达到吸附容量时，活性炭就需要更换。

按理论估算，吸附塔中活性炭可以使用2年以上，其实际使用寿命取决于进水水质和使用条件。

1.2 主要技术参数：1.2.1型式与型号①型号：DN3200 ②型式：垂直圆筒1.2.2数量： 6台1..2.3 每台设备出力①正常出力80T/h ②最大出力96T/h1.2.4 运行流速①正常流速：10m/h ②最大流速12m/h1.2.5 设备直径/壁厚3224/12 mm ①直径：Φ3200mm（内径）②直筒壁厚：12mm ③封头厚度：14 mm④直边高度：3500mm ⑤总高度：5877 mm1.2.6 设计压力：0.6Mpa 水压试验压力：0.75Mpa1.2.7 反洗膨胀高度：1000 mm1.2.8 运行压差①正常出力压差：0.1Mpa ②最大出力压差：0.15 MPa1.2.9 设备荷重①空载荷重：9000kg ②运行荷重：52000kg1.2.10本体（包括封头）材质：Q235-B 器外管系、管件：20#钢1.2.11 衬里(防腐)①衬里(防腐)材料: 半硬耐酸橡胶②衬里(防腐)层数: 2③衬里厚度： 3+2mm1.2.12 内部装置①上部进水配水型式型式/材质：母支管结构/316不锈钢②下部出水配水型式型式/材质：穹型覆盖式多孔板/钢衬胶孔板型式：直流多孔板石英砂/卵石垫层1.2.13 设备本体外部装置①设备人孔数量/直径：2/DN500mm②设备视镜孔数量/材质：2套/有机玻璃1.3 滤料2．阀门及仪表配置进水阀：DN150PN1.0 出水阀：DN150PN1.0反洗进水阀：DN200PN1.0 反洗排放阀：DN200PN1.0正洗排放阀：DN150PN1.0 排气阀：DN50PN1.0放空阀（底部）：DN50PN1.0 PI：进、出口压力表3．活性炭过滤器操作步骤：3.1 设备运行：3.1.1 设备启动（当该过滤器一段时间不用，又投运时，需要进行正洗一下）开正洗排水阀（1/3开）、排气阀、进水阀。

纯化水设备操作手册（简明）第一章预处理系统一、石英砂过滤器本系统中石英砂过滤器主要作用为除去水中悬浮物和胶状物。

过滤器工作到一定时间后由于悬浮物的截留，需要反冲洗填料。

1、反洗打开“上污”阀、“反洗”阀，“原水泵”启动，反洗时间为10-15 分钟后。

2、正洗打开“下污”阀、“正洗”阀，关闭“反洗”阀、“上污”阀，正洗时间为3-5分钟后。

3、运行关闭“下污”，调节“总进水”阀至额定流量。

二、活性炭过滤器本系统中活性炭过滤吸附器主要除去水中有机物和余氯。

1、反洗打开“上污”阀、“反洗”阀，反洗时间为10-15分钟后。

2、正洗打开“下污”阀、“正洗”阀，关闭“反洗”阀、“上污”阀，正洗时间为3-5 分钟后。

3、运行打开“出水”阀，关闭“下污”。

第二章反渗透系统一、手动运行操作1、排气a、全开“浓水调节阀”和“淡水出水阀”，再打开活性炭出水阀；b、打开精滤排气阀排气，启动原水泵，当排气阀有水外溢时；c、立即打开多级泵排气阀，关闭精滤排气阀，当排气阀有水外溢时；d、即完成各级排气工作，RO主机即可进入正常状态，启动多级泵。

2、开机a、启动多级泵，对膜进行低压冲洗，此时观察膜前压是否正常。

b、低压冲洗 3 分钟后，缓慢调节“浓水调节阀”，此时需注意RO装置的膜前压、膜后压、膜前膜后压的压力差，产水流量和浓水流量的比例等，并进行相应调整。

（浓水流量：13-14 LPM,产水流量：17-18 LPM; 膜前压小于1.4MPa）3、停机a、全开“浓水调节阀”，使系统在低压条件下运行3分钟左右，即对膜进行低压冲洗。

b、关闭多级泵，c、关闭原水泵，d、调整阀门，e、关闭电源。

二、自动运行操作手动将机器开启运行后，将第一个旋钮开关打到自动即可。

同时将原水泵、高压泵旋钮关闭。

注意事项：本机应“遵循先把通路打开再启泵施压”的原则；主机总排污阀一般不允许关闭。

粉末活性碳过滤机安全操作及保养规程粉末活性碳过滤机是一种用于净化空气中污染物的设备。

在使用过程中，需要严格遵守安全操作规程以及进行日常的设备保养，以确保设备的正常运转和使用安全。

安全操作规程1. 安装与调试在安装过程中，应严格按照厂家提供的操作说明进行操作。

在安装前，需要检查设备及其配件是否齐全，检查设备是否有损坏或者变形现象，确保设备在安装前处于完好无损的状态。

在进行安装时，需要注意以下几点：•确定设备安装位置，保证设备使用时无遮挡，以保证设备的正常通风。

•选择合适的地方放置设备，将设备放在平整的地面上，使得设备摆放平稳。

•检查设备电缆是否接触良好，是否有损伤等现象。

•检查洁净厂房功率是否符合设备的电源要求，并按照设备电源标志进行电源连接。

调试时需要按照厂家的调试要求进行操作，等待调试完成后再进行使用。

2. 使用在使用过程中，需要注意以下几点：•确认设备已接通电源并工作正常后，再启动风机运转。

不得在设备停止或不正常工作状态下进行操作。

•不得在设备工作状态下打开设备的盖板或者门，以免发生危险事故。

•不得在设备运作中将手伸入风管内部或者设备内部。

•严禁使用没有经过厂家认可的配件，不得随意改变设备结构或者改变设备软件设置。

3. 停机与维护停机前需要关闭设备电源，确保设备停机安全。

在停机后，需要及时清理设备内部的灰尘和杂物，并按照厂家的要求进行日常保养以延长使用寿命。

设备保养设备保养是为了保证设备的正常运转以及延长设备使用寿命。

下面是粉末活性碳过滤机的日常保养规程。

1. 定期更换过滤网粉末活性碳过滤机为了满足不同需求，往往在进气口会配上一个活性碳过滤网等其他过滤网，以去除间接污染物或者直接去除颗粒物和异味等。

不同的过滤网更换周期不一样，一定要按照厂家提供的替换标准或者颜色变化程度来更换过滤网。

2. 清洗过滤网过滤网的保养对于设备的运转和清洁都有着不可或缺的作用，因此在使用过程中不仅需要定期更换过滤网，还需要进行清洗。

活性炭过滤器操作使用说明书方达水技术工程有限公司2003 年6 月1．运行指标：出水指标:浊度<1.0NTU；锰法COD<1.5mg/l；SDI<5(15分钟法)；余氯≈0mg/L。

以出水指标及设备进出口压差确定反洗周期。

通过调整加药量（NaHSO3）的大小使其出水水质至最佳。

2．运行前的准备设备本体阀门具备就地手操投运，操作灵活无误，各阀门处于关闭状态。

各类表计指示准确。

清水箱，反洗水箱前调试合格，清水泵、反洗水泵各泵试转无误。

3．活性炭过滤器的操作1）. 运行开启设备进水口，开空气排放门，投运启动生水泵（多介质过滤器来的合格出水），设备灌水至满水，开正洗排水门，关空气排水门保证设备满水，至正洗排水合格可转入投运，开出水门，关正洗排水门即可，运行水合格，可向下一道工艺设备送水。

2）.反洗a.活性炭过滤器的反洗评估依据:**第一次投运或长时间停运时应反洗。

**过滤器进出口总管表压差达0.1MPa，可以进行反洗。

**当流量和压差均正常，但过滤器出水浊度超限时应进行反洗。

b. 手操反洗步骤：**停运关闭出水门，进水门。

**放水开启空气门和正洗排水门，当水位在滤层表面150mm时（即排水至中部窥视孔中间时），关闭正洗排水门。

**反洗开启反洗进水门和反洗出水门，开启反洗水箱出水门，开启反洗水泵，控制反洗进水门的开度的大小，保持反洗强度为8L/m2.s（同时，观察滤料活性炭的膨胀高度，要求到顶部窥视孔即可），时间约为5～10min待反洗水澄清后，关闭反洗排水门，反洗进水门，停反洗水泵。

**正洗开启进水门，正洗排水门，进行正洗，待正洗合格后约20min，关正洗排水门，转入备用或运行。

3）．活性炭过滤器运行中的注意事项**定时检测出水指标，如过滤器的出水SDI、浊度、压差等。

**确定手操步骤处在准确的位置上。

**反洗时设备应逐台进行，反洗水应为合格水，反洗的强度应严格控制，防止滤料的反洗漏泄，如有应及时处理。

活性炭过滤器使用说明书上海山青水秀环境工程有限公司二零零五年二月上海山青水秀环境工程有限公司目录1．概述2．活性炭过滤器的作用3．活性炭过滤器的结构4．活性炭过滤器的工作参数5．活性炭过滤器的安装6．活性炭过滤器的操作步骤7．日常管理及注意事项8．常见问题及处理方法1上海山青水秀环境工程有限公司1．概述活性炭过滤器是工业水处理过程中主要的预处理设备。

工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。

这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。

2．活性炭过滤器的作用当原水通过活性炭过滤器时，由于活性炭过滤器中的过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。

通过活性炭过滤器的过滤，可进一步降低原水的浊度、余氯等。

3．活性炭过滤器的结构3.1活性炭过滤器的分类活性炭过滤器直径可从Ф300mm—Ф3000mm，依据直径大小可分为大型过滤器和小型过滤器。

一般直径小于1000mm的称为小型过滤器，直径大于1000mm的称为大型过滤器。

其产水能力约为：0.5—80吨/时。

3.2活性炭过滤器的结构3.2.1壳体活性炭过滤器的壳体有钢衬胶，或不锈钢，或玻璃钢或塑料等。

2上海山青水秀环境工程有限公司3.2.2滤料根据原水的不同和使用范围的不同，活性炭过滤器的滤料有石英砂、石英石、活性炭等。

3.2.3布（集）水系统有多孔板（管）、滤水帽等。

3.2.4操作系统有管道、阀门、流量计及压力表等。

4．活性炭过滤器的工作参数4.1滤料4.1.1承托层滤料分布见表1表1 承托层滤料分布4.1.2过滤层：过滤层：根据截污量和适应能力，过滤器装有双层或多层滤料。

一般从上到下分别为：活性炭：20—40目（果壳）。

3上海山青水秀环境工程有限公司石英砂：0.4—1毫米。

石英砂：1—2毫米。

石英砂：2—3毫米。

砾石：约10毫米。

4.2流量0.5—80吨/时。

活性炭过滤器操作规程1. 引言本文档主要介绍了活性炭过滤器的操作规程。

活性炭过滤器是一种常见的水处理设备，用于去除水中的异味、有机物和重金属等杂质。

正确的操作和维护活性炭过滤器，可以保证它的正常运行，延长设备的使用寿命，同时确保处理水的质量。

2. 操作步骤2.1 准备工作在操作活性炭过滤器之前，需要做以下准备工作：•检查活性炭过滤器的外观是否有损坏，如有损坏应及时修复或更换。

•确保活性炭过滤器的进出水阀门处于关闭状态。

2.2 启动活性炭过滤器按照以下步骤启动活性炭过滤器：1.打开活性炭过滤器的进水阀门，此时进水阀门处于缓慢开启状态，避免冲击过大。

2.打开活性炭过滤器的出水阀门，此时出水阀门处于缓慢开启状态，避免冲击过大。

3.同时观察进水压力表和出水压力表，确认水流稳定后，可适当加大水流。

2.3 日常操作在活性炭过滤器正常运行期间，可以进行以下日常操作：•定期检查进出水阀门的密封性能，如发现漏水应及时修复。

•定期观察进出水压力表的读数，如发现压力异常变化应及时调整。

•定期检查活性炭过滤器的工作状态，如有异常应及时排除故障。

•定期记录进出水流量和水质数据，用于分析和评估活性炭过滤器的性能。

2.4 停止活性炭过滤器当需要停止活性炭过滤器时，按照以下步骤进行操作：1.关闭活性炭过滤器的进水阀门，此时进水阀门处于缓慢关闭状态，避免冲击过大。

2.关闭活性炭过滤器的出水阀门，此时出水阀门处于缓慢关闭状态，避免冲击过大。

3. 维护保养为了保证活性炭过滤器的正常运行和延长设备的使用寿命，需要进行定期的维护保养工作。

具体操作如下：•每月检查活性炭过滤器的活性炭填料，如发现炭层厚度不足或存在变形、破损等情况，应及时更换。

•每季度对活性炭过滤器进行清洗和冲洗，去除堆积的杂质和污垢。

•每半年对活性炭过滤器进行维护检修，检查各部件的工作状态，如发现损坏或故障应及时修复或更换。

•每年对活性炭过滤器进行全面的检查和保养，包括更换活性炭填料、清洗连接管道、检查泵和阀门的工作状态等。
