变形监测

变形监测知识点概述变形监测是指通过各种监测手段对建筑物、土木工程等结构的变形进行实时监测和分析的技术。

变形监测旨在及时发现和识别结构变形隐患，为工程的安全运行提供科学依据。

变形监测的知识点涉及多个学科领域，包括测量学、力学、数学等。

变形监测方法1. 系统测量法系统测量法是一种常用的变形监测方法，通过经过布设的测点对结构的变形进行连续测量。

常见的系统测量法包括全站仪测量法、GPS测量法、倾斜仪测量法等。

这些方法可以对结构的位移、倾斜、变形形态等进行准确测量，从而获得结构的变形信息。

2. 传感器监测法传感器监测法是一种基于传感器的变形监测方法，通过布设传感器对结构的变形进行实时监测。

常见的传感器监测法包括应变计监测法、压力传感器监测法、位移传感器监测法等。

这些传感器可以对结构的应变、压力、位移等参数进行实时监测，从而获取结构的变形信息。

3. 非接触监测法非接触监测法是一种基于无接触测量原理的变形监测方法，通过光学、雷达等技术对结构的变形进行监测。

常见的非接触监测法包括激光测量法、摄像头监测法、遥感监测法等。

这些方法可以实现对结构变形的非接触式测量，具有高精度、高效率的特点。

变形监测参数在进行变形监测时，常常需要对一些重要的变形参数进行测量和分析。

常见的变形监测参数包括位移、倾斜、应变等。

1. 位移位移是指结构在空间上相对变形前位置的偏移。

位移监测可以得到结构的变形形态和位移速率等信息，从而判断结构的变形状态。

2. 倾斜倾斜是指结构某一部分相对于参考平面产生的倾斜变化。

倾斜监测可以获得结构的整体倾斜状况，从而判断结构变形的情况。

3. 应变应变是指材料在受力时产生的变形量与初始长度之比。

应变监测可以判断结构变形所受到的力的大小和方向，从而评估结构的工作性能和安全性。

数据分析与评估变形监测的数据分析与评估是对监测数据进行处理和判断的过程。

常见的数据分析与评估方法包括数据拟合、统计分析、数学模型等。

1. 数据拟合数据拟合是指通过数学函数和曲线拟合对监测数据进行分析和处理的方法。

变形监测有哪些内容变形监测是指对物体的形状、尺寸、位置等进行实时监测和检测的技术手段。

在工程领域中，变形监测被广泛应用于建筑结构、桥梁、隧道、地铁、水利工程等领域，以及航空航天、汽车制造等行业。

变形监测的内容包括但不限于以下几个方面：1. 变形监测原理。

变形监测的原理是利用各种传感器或测量仪器对目标物体的形状、尺寸、位置等进行实时监测和检测。

常用的传感器包括全站仪、GPS、倾角传感器、位移传感器、应变片等。

这些传感器可以实时采集目标物体的各项参数，并将数据传输给监测系统进行分析和处理，从而实现对目标物体变形情况的监测。

2. 变形监测方法。

变形监测方法包括静态监测和动态监测两种。

静态监测是指在目标物体处于静止状态下进行监测，通常用于建筑结构、桥梁等工程领域；动态监测是指在目标物体处于运动状态下进行监测，通常用于航空航天、汽车制造等行业。

根据监测的具体要求和目标物体的特点，可以选择合适的监测方法进行变形监测。

3. 变形监测技术。

变形监测技术包括传感器技术、数据采集技术、数据处理技术等。

传感器技术是变形监测的核心技术，传感器的选择和布设对监测结果具有重要影响；数据采集技术是指对传感器采集的数据进行有效获取和传输；数据处理技术是指对采集的数据进行分析、处理和展示，从而实现对目标物体变形情况的准确监测。

4. 变形监测应用。

变形监测在工程领域中有着广泛的应用，可以用于建筑结构的变形监测、桥梁的变形监测、隧道的变形监测、地铁的变形监测等。

在航空航天、汽车制造等行业，也可以利用变形监测技术对飞行器、汽车等进行变形监测，确保其安全运行。

变形监测还可以应用于地质灾害监测、海洋工程监测等领域，为工程建设和生产运营提供可靠的监测数据和技术支持。

5. 变形监测发展趋势。

随着科学技术的不断发展和进步，变形监测技术也在不断创新和完善。

未来，变形监测技术将更加智能化、精准化和自动化，传感器技术、数据采集技术、数据处理技术等将得到进一步提升和应用，从而更好地满足工程建设和生产运营对变形监测的需求。

变形监测实施方案一、引言。

变形监测是指对工程结构或地质体进行形变、位移等变化的监测和分析。

在工程建设、地质灾害防治等领域，变形监测具有重要的意义。

本文旨在制定一套科学合理的变形监测实施方案，以确保监测数据的准确性和可靠性，为工程安全和地质灾害防治提供可靠的数据支持。

二、监测对象。

变形监测的对象包括但不限于建筑物、桥梁、隧道、坝体、边坡、地基等工程结构，以及山体、岩体、土体等地质体。

三、监测内容。

1. 变形监测应包括的内容：（1）位移监测，包括水平位移、垂直位移等。

（2）形变监测，包括轴向形变、横向形变等。

（3）应力监测，包括受力构件的应力监测等。

2. 监测方法：（1）传统监测方法，包括测量法、观测法等。

（2）现代监测方法，包括卫星定位技术、遥感技术、激光扫描技术等。

四、监测方案。

1. 监测方案的制定应考虑以下因素：（1）监测目的，明确监测的目的和需求。

（2）监测对象，确定监测对象的类型和特点。

（3）监测内容，明确监测的内容和范围。

（4）监测方法，选择合适的监测方法和技术手段。

（5）监测周期，确定监测的周期和频率。

（6）监测标准，制定监测的标准和要求。

（7）监测方案，综合考虑以上因素，制定科学合理的监测方案。

2. 监测方案的实施步骤：（1）确定监测方案，根据监测对象的特点和监测需求，确定监测方案。

（2）监测仪器设备的选择，选择适合监测对象和监测内容的监测仪器设备。

（3）监测点布设，根据监测方案，合理布设监测点，确保监测数据的全面性和代表性。

（4）监测数据采集，按照监测方案和要求，进行监测数据的采集和记录。

（5）监测数据处理，对采集到的监测数据进行处理和分析，得出监测结果。

（6）监测报告编制，根据监测结果，编制监测报告，提出监测分析和建议。

五、监测质量控制。

1. 监测质量控制的要求：（1）仪器设备的准确性和稳定性。

（2）监测数据的准确性和可靠性。

（3）监测过程的规范性和科学性。

2. 监测质量控制的措施：（1）严格按照监测方案和要求进行监测。

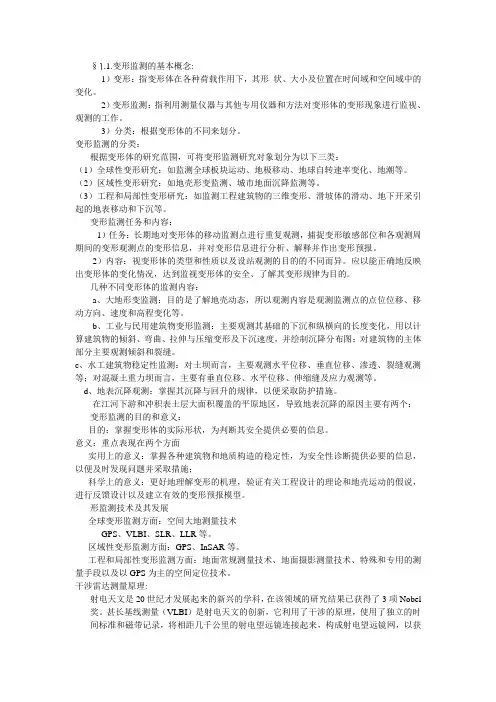

§1.1.变形监测的基本概念:1）变形：指变形体在各种荷载作用下，其形状、大小及位置在时间域和空间域中的变化。

2）变形监测：指利用测量仪器与其他专用仪器和方法对变形体的变形现象进行监视、观测的工作。

3）分类：根据变形体的不同来划分。

变形监测的分类：根据变形体的研究范围，可将变形监测研究对象划分为以下三类：（1）全球性变形研究：如监测全球板块运动、地极移动、地球自转速率变化、地潮等。

（2）区域性变形研究：如地壳形变监测、城市地面沉降监测等。

（3）工程和局部性变形研究：如监测工程建筑物的三维变形、滑坡体的滑动、地下开采引起的地表移动和下沉等。

变形监测任务和内容：1）任务：长期地对变形体的移动监测点进行重复观测，捕捉变形敏感部位和各观测周期间的变形观测点的变形信息，并对变形信息进行分析、解释并作出变形预报。

2）内容：视变形体的类型和性质以及设站观测的目的的不同而异。

应以能正确地反映出变形体的变化情况，达到监视变形体的安全、了解其变形规律为目的。

几种不同变形体的监测内容：a、大地形变监测：目的是了解地壳动态，所以观测内容是观测监测点的点位位移、移动方向、速度和高程变化等。

b、工业与民用建筑物变形监测：主要观测其基础的下沉和纵横向的长度变化，用以计算建筑物的倾斜、弯曲、拉伸与压缩变形及下沉速度，并绘制沉降分布图；对建筑物的主体部分主要观测倾斜和裂缝。

c、水工建筑物稳定性监测：对土坝而言，主要观测水平位移、垂直位移、渗透、裂缝观测等；对混凝土重力坝而言，主要有垂直位移、水平位移、伸缩缝及应力观测等。

d、地表沉降观测：掌握其沉降与回升的规律，以便采取防护措施。

在江河下游和冲积表土层大面积覆盖的平原地区，导致地表沉降的原因主要有两个：变形监测的目的和意义：目的：掌握变形体的实际形状，为判断其安全提供必要的信息。

意义：重点表现在两个方面实用上的意义：掌握各种建筑物和地质构造的稳定性，为安全性诊断提供必要的信息，以便及时发现问题并采取措施；科学上的意义：更好地理解变形的机理，验证有关工程设计的理论和地壳运动的假说，进行反馈设计以及建立有效的变形预报模型。
