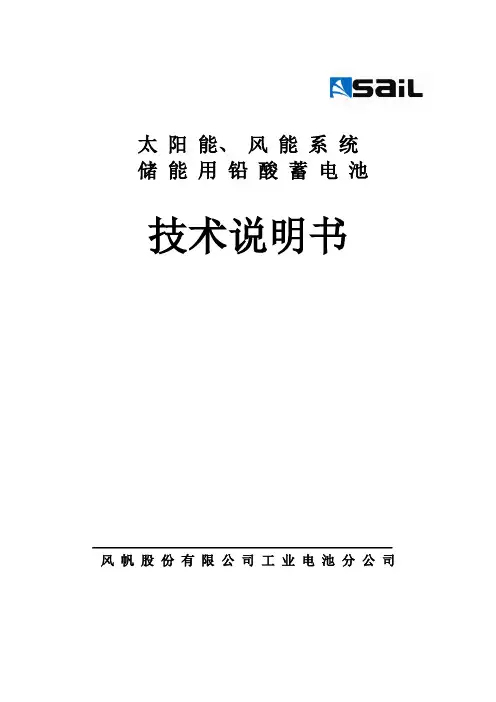

太阳能、风能系统储能用铅酸蓄电池技术说明书风帆股份有限公司工业电池分公司目录安全注意事项 (3)一、概要...................................................................................... 错误!未定义书签。
1.风帆储能电池特点 (4)2.风帆储能电池用途 (4)3.风帆储能电池使用环境 (4)二、风帆储能电池的规格型号 (4)1.名称的组成及其意义 (4)2.风帆储能电池规格表 (5)三、风帆储能电池的构造 (5)四、风帆储能电池的充放电特性及参数.............................................. 错误!未定义书签。
1.充放电技术要求及参数......................................................... 错误!未定义书签。
2.充电特性及曲线 (8)3.放电特性及曲线 (8)五、风帆储能电池的自放电特性、补充电及寿命 (10)1.自放电特性及补充电............................................................. 错误!未定义书签。
2.使用寿命................................................................................. 错误!未定义书签。
六、风帆储能电池深放电后的充电恢复特性 (12)七、风帆储能电池的使用注意事项 (12)1.关于充电................................................................................. 错误!未定义书签。
2.关于放电................................................................................. 错误!未定义书签。
3.安装注意事项......................................................................... 错误!未定义书签。
4.日常检查及维护保养........................................................... 错误!未定义书签。
35.关于贮存............................................................................... 错误!未定义书签。
46.废弃蓄电池的处置................................................................. 错误!未定义书签。
安全注意事项为使您正确使用蓄电池，请务必在安装或使用之前仔细阅读《使用说明书》，读完后请妥善保管，以备维护时查阅。
如对此《使用说明书》有不明之处，或需商讨技术问题，欢迎来电来函（联系方式见封底）。
危险不要将蓄电池正负端子短接，如短接会发生蓄电池漏液、着火、爆炸的危险。
将蓄电池装入设备时，设备不能使用密封结构。
如使用密封结构，会发生损坏设备和造成人身伤害的危险。
警告蓄电池的使用温度和贮存温度为－15℃～+40℃，但是在高温或低温下使用会缩短电池寿命，所以建议尽量在+5℃～+30℃范围内使用。
请按规定的期限，定期对蓄电池进行检查。
检查时如发现超出使用说明中规定的范围，请按使用说明书进行处置。
超出范围后如继续使用，会使蓄电池受到损坏。
、请不要使用含有增塑剂的绝缘线和软质氯乙烯薄膜。
另外，请勿使用香蕉水、汽油、挥发油、油、油脂等有机溶剂和清洗剂。
如使这些物质接触电池壳，会使池壳裂开或发生裂纹，造成电池漏液、着火等。
注意蓄电池内部有稀硫酸。
蓄电池中漏出的液体沾到皮肤和衣服时，请用大量清水冲洗。
如液体进入眼睛马上用大量自来水等干净的水冲洗，并接受医生的治疗。
硫酸进入眼睛会造成损伤，沾到皮肤会造成烧伤。
不要在热源处使用蓄电池，如使用会造成蓄电池漏液、着火、爆炸等。
蓄电池充电时请使用专用充电器或按生产厂家指定的条件充电。
否则会造成蓄电池漏液、着火、爆炸等事故。
不要将蓄电池投入水中或加热，否则会使蓄电池漏液、着火、爆炸等。
不要拆卸、改造和破坏蓄电池，如拆卸、改造和破坏，会造成蓄电池漏液、着火、爆炸等。
请按使用说明书或设备上写明的更换时期更换蓄电池。
如超过更换期继续使用电池会造成蓄电池漏液、着火、爆炸等。
到货后首先检查包装物及电池的外观有无破损。
如出现端子腐蚀、壳体变形或损伤、漏液等情况严禁使用，并及时与我公司联系。
如果使用破损电池易引起火灾、爆炸等重大事故。
安装时注意轻拿轻放，以免磕碰造成电池损伤。
一、概要1、风帆储能电池特点(1)维护简单由于充电时蓄电池内部产生的气体基本被极板吸收还原成电解液，几乎没有电解液减少现象，不需要像一般电池那样补水和均充电，维护简单。
（但有必要进行定期检查电压及外观）(2)贫液式结构电解液被吸收于特殊的隔板中、保持不流动状态，所以正常操作情况下，即使卧放也可使用（卧放超过90度以上不能使用）(3)安全性能优越由于过充电操作失误，造成产生过多的气体时可排出，避免电波破裂。
(4)自放电极小使用特殊铅钙合金生产板栅，把自放电控制在最小，可以长期保存。
(5)寿命长、经济性好使用耐腐蚀性好的特种铅钙合金制成的板栅，有良好的抗衰减能力。
正常浮充电时产生的气体可以很好地被吸收、所以正常情况下，不会因电解液减少出现容量降低现象。
另外深放电时也有较长循环寿命，是一种经济型蓄电池。
不饱和荷电循环耐久性循环周期8次以上。
(6)深放电后有优良的恢复性能在太阳能、风能发电系统储能用阀控铅酸蓄电池使用中，连续的晴天和阴雨天气，恶劣的低温使用环境，可能造成电池的过充、放电，风帆储能电池通过合理的设计正负极活性物质配比、提高电池的抗过充、放电、低温充电接受性能，从而提高电池的使用寿命。
(7)充电效率高，可以满足多种环境条件下使用。
2、风帆储能电池用途风帆储能电池适用于太阳能发电设备和风力发电机以及其他可再生能源的储能使用。
3、风帆储能电池使用环境蓄电池必须在下列环境中平稳运行：温度-30℃～50℃，湿度小于90%、最高海拔高度4500m。
二、风帆储能电池的规格型号1、名称的组成及其意义x―CN F ―xx10h率额定容量阀控式储能蓄电池单体数目，每单体为2V2、风帆储能电池规格表上表中容量值是25℃时的数据。
表中重量为近似值、为此型号最高重量。
普通风帆储能电池的导电部件设计成可承受3CA以下的连续放电。
三、风帆储能电池的构造风帆储能电池的构造如下图所示。
⑴ 正极板和负极板正极板及负极板是由特种铅钙合金制成的板栅和具有活性的活性物质构成的。
⑵ 隔板隔板具有良好的离子导电性，优良的耐热耐酸性。
风帆储能电池的隔板是由特种玻璃纤维制成，在满足上述各种要求的同时能紧靠极板上的活性物质，防止其脱落，使电池具有较长循环寿命，并可以很好的吸收保持电解液。
由于电解液被吸收于极板和隔板中，放电性能不受使用方向影响。
⑶ 安全阀当电池内部压力过大时，安全阀打开，放出电池内的气体，恢复原有压力，防止电池破裂。
内部压力正常后，阀也复位，电池重新处于密封状态。
同时兼有防止外部气体进入电池的作用。
⑷ 电池槽、中盖、上盖 由ABS 制成，有足够强度。
负极板 正极板安全阀 极柱 隔板电池盖 电 池 槽四、风帆储能电池的充放电特性及参数风帆储能电池充电接受性能较一般传统铅酸蓄电池优良,充电效率高,充电时间短.，但由于使用条件、使用环境、整套系统配置不同，对电池的充电荷电状态仍有很大影响。
因此对整套系统的充电提出了更高的要求，要求对电池的充电电流、电池板功率进行科学的计算设计，控制器能防止对电池的过充、过放等一整套的科学配置，才能保证电池在不同的环境条件下正常的使用。
1．充放电技术要求及参数（1）蓄电池按最少保证4个阴雨天正常工作，进行容量选型（2）蓄电池每天的放电量不超过电池额定容量的20%（3）保证电池板、控制器在正常的晴好天气下能充进电池放电电量的110~120% （4）蓄电池的充放电参数1．C10---------为蓄电池25℃时的额定容量。
2．以上参数为蓄电池25℃充电参数，当温度偏离25℃时，按每上升1℃，电压下调3mV/℃*单格，每降低1℃，电压上调3mV/℃*单格进行修正，大型太阳能系统工程要求配备温度传感器件。
3．大型太阳能系统工程配备的控制器建议选择能对蓄电池进行均、浮充电并对充电电流、电压按要求进行控制的设备。
4．12V系统均充一般在电池放电深度达到保护电压时（负载断开电压）采用，一般情况下蓄电池浮充即可。
2．充电特性及曲线（以下为25℃时电池充电特性曲线）3．放电特性及曲线所谓容量就是放电电量，根据放电电流（放电率）大小而变化。
放电电流越小放电电量越大，放电电流越大放电电量越小。
另外，放电电量也受温度影响。
温度低放电容量会相对减少，温度高电池容量会相应增加。
下图为风帆储能电池在25℃时恒流放电特性曲线。
温度影响电池的容量，温度降低，电池容量将减少，例如温度从25℃降低到0℃，容量将下降到额定容量的90%左右，同时温度过低，使电池长期充电不足，造成负极硫酸盐化，最终导致电池失效。
随着环境温度的升高，电池容量在一定范围内会增加，例如温度从25℃升高到35℃，容量将上升到额定容量的105%左右，但温度如继续上升，容量的增加很缓慢，最终将不会继续增加。
环境温度的升高，也将加速电池板栅的腐蚀和电池水分的损失，从而大大缩短电池的寿命。
下图给出了各种放电率下温度和放电容量的关系。
五、风帆储能电池的自放电特性、补充电及寿命1．自放电特性及补充电由于风帆储能电池的自放电率每月小于2.6%，与汽车用铅酸电池相比，只是其几分之一，所以可以长期保存。
上图给出温度和自放电的关系以及贮存过程中，补充电的时间。
下表说明，贮存温度和补充电的间隔及充电方法。
由于温度越高自放电越大，所以电池应尽量贮存在避免阳光照射的低温场所。
2．使用寿命⑴循环寿命影响循环寿命的主要因素有：温度、放电率、放电深度及充电方法。
下图举例说明放电深度与循环寿命的关系。
相同放电电流情况下，需要相同放电量时（即负载相同）如选容量较大的风帆电池，放电深度较浅，对延长电池寿命较有利。
为使您更有效地使用风帆电池，在设定温度时应加上温度修正值，可以相应延长电池寿命。
在进行温度修正后，不同温度条件下都可以进行充电。
即使温度升高，充电末期也不会过大，所以循环充电时35℃以上或浮充充电40℃以上时，充电末期电流也可以得到抑制，避免电池组因高温而产生的热放电。
