下载文档原格式
表 C2-1编 号工程名称 1交底日期2016-8-2施工单位1分项工程名称交底内容:水泥基渗透结晶型防水涂层本章适用在工业与民用建筑水泥基渗透结晶型防水涂料涂刷或喷涂地下防水层冷作业施工。
材料要求水泥基渗透结晶型防水涂料是一种粉状材料，以硅酸盐类水泥、石英砂等为基材,混凝土表面的浆料，也可以其干粉撒覆并压入未完全凝固的水泥混凝土表面,内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，使混凝土致密、防水。
（二） 技术性能。
1外观：目测为均匀的粉末，无结块、无异物。
2匀质性指标：应符合下表指标要求。
序号试验项目 指标1 含水量应在生产厂控制值相对量的5%^内2 总碱量（Na O+0.65K3 氯离子含量 4细度（0.315mm 筛）应在生产厂控制值相对量的10%X 内3 受检涂料的性能：应符合下表指标要求。
1序号试验项目性能指标审核人交底人接受交底人、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写”分项工程名称”栏，其他技术交底可不填写。
交底提要掺入活性化学物质组成的刚性无机类防水涂层材料。
经与水拌合可调配成刷涂或喷涂在水泥从而向混凝土表 C2-1编 号工程名称 1交底日期2016-8-2施工单位1分项工程名称审核人抗折强度（MPa ）注：第二次抗渗压力指：第一次抗渗试验透水后的试件置于水中继续养护 得的抗渗压力。
（三）主要辅助材料。
1水泥：强度等级》32.5MPa 的普通硅酸盐水泥， 用于配制水泥砂浆找平层或修补基层 等使用。
2中砂：粒径2〜3mm,含泥量》3%。
主要机具1高压水枪、喷雾器具、计量水和材料量具、拌料器具等。
2专用尼龙刷、半硬棕刷、钢丝刷，凿子、锤子、扫帚、抹布、胶皮手套等。
交底人接受交底人交底提要 交底内容: 净浆安定性凝结时间 初凝时间min终凝时间 hI 型 In 型合格>20抗压强度（MPa ）7d > 12.028d 湿基面粘结强度，MPa抗渗压力（28d ）,MPa 第二次抗渗压力（56d ）, MPa渗透压力比（28d ）,%A 18.0 > 1.0> 0.87d 28d 28d.再进行第二次抗渗试验所捌表 C2-1编 号工程名称 1交底日期2016-8-2施工单位 1 分项工程名称审核人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

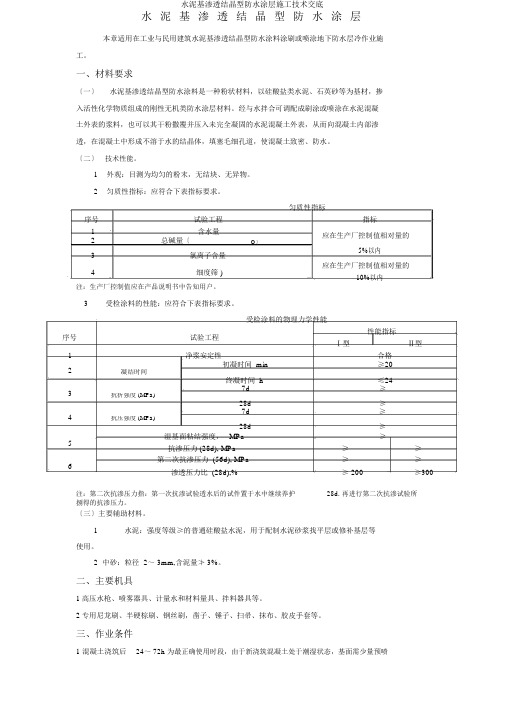

水泥基渗透结晶型防水涂层本章适用在工业与民用建筑水泥基渗透结晶型防水涂料涂刷或喷涂地下防水层冷作业施工。
一、材料要求〔一〕水泥基渗透结晶型防水涂料是一种粉状材料，以硅酸盐类水泥、石英砂等为基材，掺入活性化学物质组成的刚性无机类防水涂层材料。
经与水拌合可调配成刷涂或喷涂在水泥混凝土外表的浆料，也可以其干粉撒覆并压入未完全凝固的水泥混凝土外表，从而向混凝土内部渗透，在混凝土中形成不溶于水的结晶体，填塞毛细孔道，使混凝土致密、防水。
〔二〕技术性能。
1外观：目测为均匀的粉末，无结块、无异物。
2匀质性指标：应符合下表指标要求。
匀质性指标序号试验工程指标1含水量应在生产厂控制值相对量的2总碱量〔O〕3氯离子含量5%以内4细度筛 )应在生产厂控制值相对量的10%以内注：生产厂控制值应在产品说明书中告知用户。
3受检涂料的性能：应符合下表指标要求。
受检涂料的物理力学性能序号试验工程性能指标Ⅰ型Ⅱ型1净浆安定性合格2初凝时间 min≥20凝结时间≤24终凝时间 h37d≥抗折强度 (MPa)≥28d47d≥抗压强度 (MPa)≥28d5湿基面粘结强度， MPa≥抗渗压力 (28d), MPa≥≥6第二次抗渗压力 (56d), MPa≥≥渗透压力比 (28d),%≥ 200≥300注：第二次抗渗压力指：第一次抗渗试验透水后的试件置于水中继续养护28d. 再进行第二次抗渗试验所捌得的抗渗压力。
〔三〕主要辅助材料。
1水泥：强度等级≥的普通硅酸盐水泥，用于配制水泥砂浆找平层或修补基层等使用。
2中砂：粒径 2～ 3mm,含泥量≯ 3%。
二、主要机具1高压水枪、喷雾器具、计量水和材料量具、拌料器具等。
2专用尼龙刷、半硬棕刷、钢丝刷，凿子、锤子、扫帚、抹布、胶皮手套等。
三、作业条件1 混凝土浇筑后24～ 72h 为最正确使用时段，由于新浇筑混凝土处于潮湿状态，基面需少量预喷水为宜。
无论新或旧的混凝土基面均应用水浸湿，但不得有明水。
上海绿地建筑工程有限公司水泥基渗透结晶型防水涂料施工技术交底工程名称滨湖新城A1-1、A4-1地块分项工程名称基础防水工程交底内容、部位地下室外墙水泥基渗透结晶型防水涂料施工交底时间交底内容技术参数地下室外墙迎水面采用水泥基渗透结晶型防水涂料，厚度2mm安装示意图施工工艺流程基面处理→涂底胶→水泥基防水涂料配制→节点部位加强处理→大面涂刮水泥基防水涂料→防水层收头→组织验收施工质量要求1、基层处理：用铁铲、扫把等工具清除施工垃圾，如遇污渍需用溶剂清洗，基层有缺损或跑砂现象，需要重新修整，阴阳角部位在找平时做成圆弧形。
2、涂底胶：基层平整较差时，在改性剂中掺和适量的水（一般比例为改性剂：水＝1:4）搅拌均匀后，涂抹在基层。
3、水泥基防水涂料配制：现将防水涂料按施工要求比例配置好，用搅拌器搅拌至均匀细微，不含团粒的混合物即可使用，配料数量根据工程面和完成时间所安排的劳动力而定，配好的材料应在40分钟内用完。
节点部位加强处理：按设计或规范要求对接点部位（阴阳角、施工缝、地漏、立管根部等）涂刷水泥基防水涂料加强层，涂料中间加设胎体材料增强。
4、大面分层涂刮水泥基防水涂料：分纵横方向涂刮水泥基防水涂料，后一遍涂层应在前一涂层表干但未实干时施工（一般情况下，两层之间约2～4小时），以指触不粘为准。
5、防水层收头：水泥基防水涂料收头采用多遍涂刷或用密封材料封严。
质量保证措施主控项目改性剂必须符合设计要求和规范规定。
检验方法：检查出厂合格证、质量检验报告、计量措施和现场抽样复验报告。
涂料防水层严禁有渗漏现象。
检验方法：观察检查、淋水、蓄水试验。
涂料防水层及其细部做法必须符合设计要求和规范规定。
检验方法：观察检查和检查隐蔽工程验收记录。
一般项目成膜质量：涂料防水层与基层应粘结牢固，表面平整，涂刷均匀，无流淌、折皱、鼓泡、露胎体和翘边等缺陷。
检验方法：观察检查。
涂膜防水层的平均厚度应符合设计要求，最小厚度不应小于设计厚度的80％。
本表由施工单位填写，交底单位与接受交底单位各存一份。
本表由施工单位填写，交底单位与接受交底单位各存一份。
项目名称及编码海宁高星级酒店项目（一期）工程
第3 页
共3 页
楼栋号分项工程名称底板垫层工程量
分包公司负责人
交底内容：
因垫层下面灰土中有较大的生石灰块，遇水膨胀导致垫层裂缝。
5、后浇带部位垫层加厚处理：
六、文明施工
1、进入现场的机械车辆做到少发动、少鸣笛，以减少噪声。
施工操作人员不得大声喧哗，操作时
不得出现刺耳的敲击、撞击声。
2、混凝土浇灌需连续作业时，必须办理夜间施工证，报有关部门批准后方可进行施工，同时要事
先做好周围居民的工作，以避免不必要的麻烦。
3、现场做到工完场清，及时清理现场的垃圾。
4、混凝土罐车在出场前必须将车身及轮胎上的污泥等冲洗干净。
清洗泵车和混凝土罐车的水必须
经沉淀后，方可排入市政管线。
会签栏
质量安全环保时间时间时间编制审核被交底人时间时间时间
本表由施工单位填写，交底单位与接受交底单位各存一份。
工程名称编号交底项目基础桩头防水交底日期交底内容基础桩头水泥基结晶渗透防水涂料一、工程概况：二、基础桩头水泥基结晶渗透防水涂料交底：1、气候及混凝土基面条件：水泥基结晶渗透防水涂料不能在雨中或环境温度低于4℃时施工；由于水泥基结晶渗透防水涂料在混凝土中结晶形成过程的前提条件需要湿润，所以都要用水浸透，以便加强表面的虹吸作用，但不能有明水；新浇筑的混凝土是使用水泥基结晶渗透防水涂料的最佳时段；混凝土基面应当毛糙、干净，以提供充分开放的毛细管系统以利于渗透；结构表面如有缺陷、裂缝、蜂窝麻面均应修凿、清理。
对有凹凸不平、小孔洞等缺陷的混凝土基面的处理方法为铲除缺陷的混凝土深入基层约15mm。
2、水泥基结晶渗透防水涂料浓缩剂灰浆的调制：将水泥基结晶渗透防水涂料与干净的水调和（可饮用的水即可）。
混合时可用手电钻装上有叶片的搅拌棒或戴上胶皮套用手及抹子来搅拌；混料时要掌握好料、水的比例，一次不应调多，要在60分钟内用完，混合变稠时要频搅动，中间不能接受人交底人：工程名称编号交底项目基础桩头防水交底日期交底内容基础桩头水泥基结晶渗透防水涂料加水加料；涂刷时按体积用5份料、2份水调和，总用量一般控制在1.0KG/㎡。
3、水泥基结晶渗透防水涂料刷涂时需用毛刷，涂层要求均匀，各处都要涂到，涂层太厚养护困难。
涂刷时应注意用力，来回纵横的刷以保证凹凸处都能涂上并达到均匀，当需涂第二遍时，一定要等第一遍初凝后仍呈潮湿状态时（即48小时内）进行，如太干则应先喷些水，对水平地面或台阶阴阳角必须注意将水泥基结晶渗透防水涂料涂匀，阳角要刷到，阴角及凹陷处不能有水泥基结晶渗透防水涂料的过厚的沉积，否则在堆积处可能开裂，涂刷厚度为0.8mm。
涂刷面积为桩顶、桩侧面及桩头外扩100mm范围内。
4、养护涂层呈半干状态后即应开始用雾状水喷洒养护，养护必须用净水，水流不能过大，否则会破坏涂层，一般每天需喷水3～4次，连续2～3天，在热天或干燥天气要多喷几次，防止涂层过早干燥，施工后48小时内必须防避雨淋、4℃以下的低温，露天施工用湿草袋覆盖较好，但要避免涂层积水，如果使用塑料膜作为保护层，必须注意架开，以保证涂层的“呼吸”及通风。
