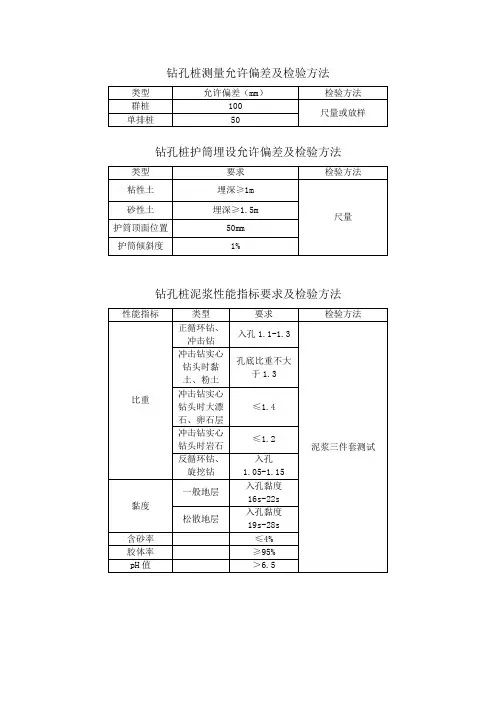

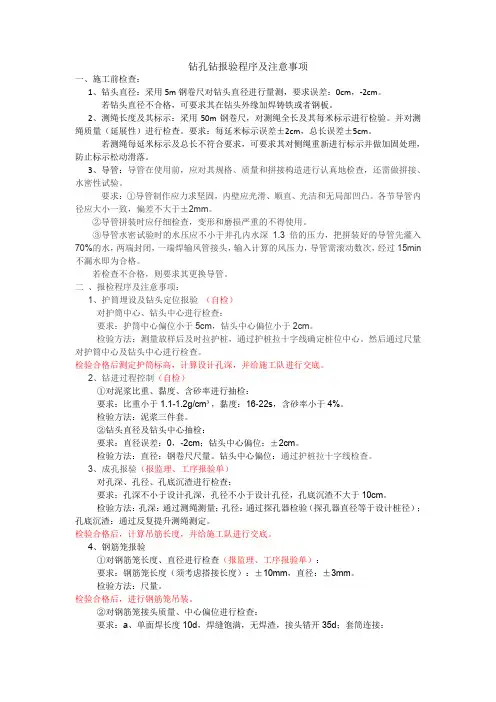

钻孔桩钻孔允许偏差和检验方法

钻孔灌注桩垂直度的简易检验方法
一、实施方法。

1、首先，在待测试桩顶部熏制柯氏油墨，也可用草木灰和油漆改性混合物熏制；
2、用细竹或竹片等将染色物涂置在桩顶部和地上的垂线上；
3、用钢尺、游标卡尺检查垂线上桩的位置是否偏离，偏离距离是否大于设计规定的垂直度允许值；
4、检验时可就桩垂直度运用倾斜度技术检测；
5、也可采用激光器技术检测。

二、检验原则。

1、桩的垂直度检测应按照《建筑施工技术规范》规定要求进行；
2、根据设计规定，灌注桩垂直度允许值（偏差值）一般为15mm，需根据具体桩型进行确定；
3、桩的垂直度受地基的静载、桩的自身重力和灌注施工的影响，如果不按照要求垂直施工，会影响桩的稳定性。

钻孔灌注桩质量保证措施1)成孔质量：①护筒埋设、安装牢固，埋入深度不小于0.8～1.0m，围土分层夯实，筒心与桩位中心重合，偏差不大于20mm。

②桩位复核（开钻前进行）：中心位置允许偏差10mm；护筒孔口标高高于周围地面不小于200mm，准确记录原始高程，以做为判断钻孔进尺的依据。

③成孔要求：防塌、防斜、孔深允许偏差±200mm，垂直度允许偏差小于1%。

开钻前采用磁力线坠检查钻塔及钻杆的垂直度小于3‰。

并在钻孔过程中根据情况随时校正钻孔垂直度。

④桩径要求：根据钻头直径或混凝土灌入量推算。

桩径允许偏差±50mm。

⑤终孔验收标准：孔深达设计要求。

孔底沉渣厚度小于100mm。

泥浆比重小于1.2t/m³。

2)清孔质量：①清孔注意事项：泥浆比重适当、保持水头、防止塌孔；孔口上返泥浆比重：小于1.20t/m³。

②孔底沉渣：用测绳检测，清孔后小于50mm；灌注混凝土前小于100mm。

3)钢筋笼制作质量：①几何尺寸符合设计要求（尺量检查）：采用模具制作以保证主筋位置准确，成笼垂直度好，无扭曲现象。

②主筋除锈、调直：主筋尽量减少接头，每根主筋允许焊接接头不超过3个；主筋焊接接头错开500mm，同一截面接头数目不多于主筋根数的50%；钢筋笼桩顶5米范围内不得有接头。

③加工加劲箍筋要求有助正圆（长径--短径差不大于10mm）；箍筋与主筋之间采用焊接。

④主筋保护层厚度采用在笼身（钢筋笼上部及其余部分）加Φ100mm同标号混凝土圆垫块来保证，垫块厚40mm，均匀分布。

⑤钢筋、电焊条原材均有合格证及复验单。

4)筋笼吊运安装质量：①三点起吊，并使用加固杉杆，防止钢筋笼弯折。

②需要长距离水平运输时，用设有托架的平板车运输，防止钢筋笼变形。

③吊装入孔时要轻起轻落，不得强行压入，要居中下放，保证垂直度和保护层厚度。

④钢筋笼顶面达到设计标高后，将插杆上端固定在孔口钻机行走轨道下，防止钢筋笼上浮。

钻孔灌注桩质量检测标准及检测方法摘要:简述了建筑工程、公路桥梁工程和市政桥梁工程中钻孔灌注桩工程质量检验评定标准,保证桩基质量必须进行成孔检测、施工过程检测及成桩后检测,低应变检测桩身完整性是一种快速、成本低、有效的方法,最后提出了桩基质量检测的几点建议。

关键词:钻孔灌注桩;工程质量;检测;标准一、钻孔灌注桩的特点1.1钻孔灌注桩的优点1)适应性广2)承载力大3)建造费用低4)减小环境污染和公害5)抗震性好1.2钻孔灌注桩的缺点钻孔灌注桩施工存在着不可忽视的弱点,由于采用导管在水下浇注混凝土,一般来说桩身混凝土的质量低于预制混凝土桩。

当灌注作业失误时,还容易酿成断桩、混凝土离析以及凝固不良等隐患。

在松散地层成孔,需采取泥浆等扩孔措施,施工现场容易产生泥水溢流,满地泥泞,扩孔不当还易发生事故,因此,对桩身工程质量检测非常重要。

二、钻孔灌注桩工程质量检验评定标准由于钻孔灌注桩施工方法多样,不同类型构筑物施工允许偏差和沉降要求不尽相同,所以制定的有关规范和规程对工程质量的要求不完全相同,现归纳如下。

2.1建筑工程钻孔灌注桩的基本要求钻孔灌注桩成桩质量检查的主要内容有:成孔与清孔、钢筋笼制作与吊放、混凝土搅拌与灌注等主要过程的质量检查。

成桩桩位和标高偏差在基坑开挖后检查。

钻孔灌注桩允许偏差项目的质量标准和检验方法如表1所示。

表1钻孔灌注桩允许偏差项目的质量标准和检验方法注:d为桩径,H为桩长。

2.2公路桥梁工程钻孔灌注桩的基本要求大直径钻孔灌注桩因地质适应性强、承载力高、施工方便,为大中型桥梁基础的首选形式。

根据文献,公路桥梁的钻孔灌注桩质量要求如下:1)孔深和孔径必须符合设计要求。

2)成孔后必须清孔,测量孔径、孔深、孔位和沉淀层厚度,确认满足设计要求后,再灌注水下混凝土。

3)水下混凝土应连续灌注,严禁有夹层和断桩。

4)钢筋笼不得上浮,嵌入承台的锚固钢筋长度不得低于规范规定的最小锚固长度要求。

5)按施工规范的要求,对有代表性的、质量有怀疑的以及因灌注质量处理过的桩,应采用无破损法检测桩的质量。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载钻孔灌注桩的一般规范标准地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1.1桩基础的一般规定1.1.1 桩位的放样允许偏差如下：群桩 20mm；单排桩 10mm。

1.1.2 桩基工程的桩位验收，除设计有规定外，应按下述要求进行：1 当桩顶设计标高与施工场地标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行.2 当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。

对灌注桩可对护筒位置做中间验收。

PS: 桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有理由区分责任，引起打桩及土方承包商的重视。

1.1.3 打（压）入桩（预制混凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表1.1.3的规定。

斜桩倾斜度的偏差不得大于倾斜角直切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。

表1.1.3预制桩（钢桩）桩位的允许偏差（mm）PS:本规范表1.1.3中的数值未计及由于降水和基坑开挖等造成的位移，但由于打桩顺序不当，造成挤土而影响已入土桩的位移，是包括在表列数值中。

为此。

必须在施工中考虑合适的顺序及打桩速率。

布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。

1.1.4灌注桩的桩位偏差必要符合表的规定，顶标高至少要比设计标高高出0.5m，柱底清孔质量按不同的成桩工艺有不同的要求，按本章节的各节要求执行。

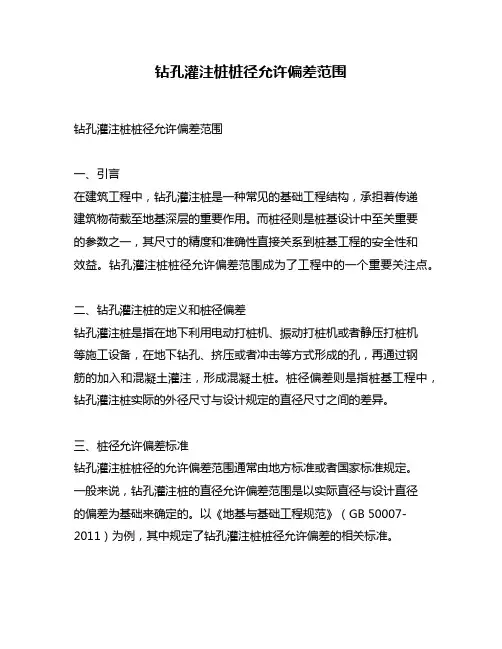

钻孔灌注桩桩径允许偏差范围钻孔灌注桩桩径允许偏差范围一、引言在建筑工程中，钻孔灌注桩是一种常见的基础工程结构，承担着传递建筑物荷载至地基深层的重要作用。

而桩径则是桩基设计中至关重要的参数之一，其尺寸的精度和准确性直接关系到桩基工程的安全性和效益。

钻孔灌注桩桩径允许偏差范围成为了工程中的一个重要关注点。

二、钻孔灌注桩的定义和桩径偏差钻孔灌注桩是指在地下利用电动打桩机、振动打桩机或者静压打桩机等施工设备，在地下钻孔、挤压或者冲击等方式形成的孔，再通过钢筋的加入和混凝土灌注，形成混凝土桩。

桩径偏差则是指桩基工程中，钻孔灌注桩实际的外径尺寸与设计规定的直径尺寸之间的差异。

三、桩径允许偏差标准钻孔灌注桩桩径的允许偏差范围通常由地方标准或者国家标准规定。

一般来说，钻孔灌注桩的直径允许偏差范围是以实际直径与设计直径的偏差为基础来确定的。

以《地基与基础工程规范》（GB 50007-2011）为例，其中规定了钻孔灌注桩桩径允许偏差的相关标准。

四、桩径允许偏差的影响因素钻孔灌注桩桩径的偏差受多种因素的影响，其中主要包括以下几个方面：1. 施工工艺和方法：包括钻孔机械的精度、操作人员的技术水平以及混凝土灌注工艺等。

2. 地层条件：地下岩土的坚硬程度、湿度等因素对桩孔钻进和桩体形成的影响。

3. 材料的质量：包括混凝土的配合比、搅拌均匀性、浇筑质量等因素。

五、桩径允许偏差的监测和控制措施对于钻孔灌注桩的桩径允许偏差，通常采取以下几种监测和控制措施：1. 钻孔施工过程中，采用合适的检测设备对桩孔直径进行实时监测。

2. 在灌注桩桩体形成后，采用非破坏性检测手段检验桩身的实际直径。

3. 对于超出允许范围的偏差，及时采取弥补措施，如调整混凝土灌注量、重新布置钢筋等。

六、对钻孔灌注桩桩径允许偏差的个人观点和理解钻孔灌注桩桩径允许偏差虽然在桩基施工中显得微小，却直接关系到建筑物的安全性和稳定性。

在施工过程中，需要高度重视桩径的精度和准确性。

钻孔灌注桩施工质量检查要求一、钢护筒质量标准①钢护筒加工质量标准表一–1 钢护筒加工质量要求表②钢护筒安装质量标准表一–2 钢护筒安装质量标准表二、钢筋笼质量标准③滚轧直螺纹连接接头质量标准（1）接头性能指标主桥钻孔桩主筋连接采用滚轧直螺纹连接接头，钢筋接头为I级接头，接头性能满足《钢筋机械连接技术规程》（JGJ 107）第3章的规定，见表二–1。

表二–1 钻孔灌注桩钢筋接头性能表（2）套筒质量要求加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗，人员应相对稳定；钢筋接头的加工应经工艺检验合格后方可进行。

①套筒进场检查验收a.套筒标志应符合《钢筋机械连接用套筒》（JG/T 163）第 4.3条的规定；b.套筒实测受拉承载力不应小于被连接钢筋受拉承载力标准值的1.1倍；c.进场套筒的尺寸标准值和材料应与型式检验报告记载的套筒参数应一致。

②外观检查直螺纹套筒进场后，要对其外观进行抽检，外观抽检项目主要为表面质量、外观尺寸。

外观检查要求：a.套筒外表面可为加工表面或无缝钢管、圆钢的自然表面；b.表面应无肉眼可见裂纹或缺陷；c.套筒表面允许有锈斑或浮锈，不应有锈皮；d.套筒外圆及内控应有倒角。

③外形尺寸检查套筒外观、尺寸及螺纹的检验项目，量具、检具，检验方法应符合表二–2的要求。

表二–2 套筒外观、尺寸及螺纹检验方法直螺纹套筒的尺寸及偏差应符合下列要求：a.直螺纹套筒最小尺寸参数见表二–3。

表二–3 直螺纹套筒尺寸参数表（剥肋滚轧）b.根据《机械连接用套筒》（JGT 163-2013）的相关规定，圆柱形直螺纹套筒的尺寸偏差应符合表二–4的要求。

表二–4 圆柱形直螺纹套筒尺寸允许偏差（3）丝头加工质量要求①钢筋端部应采用带锯、砂轮锯或带圆弧型刀片的专用钢筋切断机切平；②钢筋丝头长度应满足产品设计要求，极限偏差应为0~2.0p；③钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
