桥式起重机大车啃轨原因分析及调整

桥式起重机车轮啃轨故障的分析及修理方法桥式起重机是一种常用的起重设备，用于搬运和吊装重物。

由于长期使用和工作环境等原因，桥式起重机的车轮可能会出现啃轨故障，导致起重机不能正常行走。

本文将对桥式起重机车轮啃轨故障进行分析，并提出相应的修理方法。

一、故障分析1.车轮啃轨原因分析：（1）轮轨匹配不合理：车辆负载过大，超出了轮轨的承载能力，导致车轮啃轨。

（2）轨道偏斜：轨道的安装不平整，或者在使用过程中由于车轮偏移或震动等因素，使得轨道发生偏斜，导致车轮啃轨。

（3）车轮磨损：车轮长期使用，磨损严重，无法与轨道保持良好的接触，造成车轮啃轨。

2.车轮啃轨故障的表现：（1）车轮和轨道产生共振现象，发出异常声音。

（2）车辆行驶不稳定，左右晃动明显。

（3）车轮与轨道摩擦过大，可能损坏轮轨甚至造成起重机翻车。

二、修理方法1.车轮修理方法：（1）检查车轮磨损情况，如果车轮磨损严重，需要更换新的车轮。

（2）对于磨损较轻的车轮，可以通过磨削车轮轮面，恢复车轮的原有形状和尺寸。

（3）对于轮轨匹配不合理造成的啃轨问题，可以采用车轮加宽、加厚或更换容量更大的车轮解决。

2.轨道修理方法：（1）检查轨道的安装情况，确保轨道平整、牢固。

（2）如发现轨道偏斜，可以采用调整轨道位置或加装垫片的方式进行修复。

（3）对于老化或严重损坏的轨道，需要更换新的轨道。

3.预防措施：（1）定期检查车轮和轨道的磨损情况，及时更换磨损严重的部件。

（2）调整车轮间距，保证车轮与轨道的匹配度。

（3）加强轨道的维护保养工作，确保轨道平整、清洁。

总结：桥式起重机车轮啃轨故障对起重机的正常行走起到很大的影响，并且可能带来严重的安全隐患。

对于车轮啃轨故障，应该及时进行分析，并采取相应的修理方法。

通过定期检查和维护工作，可以预防车轮啃轨故障的发生，确保起重机的安全和正常运行。

桥式起重机车轮啃轨修理啃轨一般是由于车轮的歪斜及车轮的横向滑动产生的。

啃轨将使车轮与钢轨的寿命降低、运行阻力增大，严重时可引发电动机烧坏或扭断传动轴事故；啃轨还可造成脱轨而影响厂房使用寿命。

根据作者经验，现对车轮啃轨的原因及修理方法加以探讨。

一、啃轨的原因1．左右轮传动不同步由于分别驱动的两套传动机构不同步，使车体走斜而啃轨。

这种啃轨的特征是起重机在启动及制动时，车体扭摆并且啃轨。

2．轨道偏差过大由于轨道偏差过大而造成啃轨的特征是，起重机在某些地段产生啃轨。

如果轨道跨距和轨道水平直线性差，在起重机跨距不变的前提下，由于轮缘与轨道侧面间隙减少将造成啃轨；若两条轨道相对标高偏差过大或同一侧两根相邻的轨道顶面不在同一平面内，都有可能引起啃轨。

3．结构变形大、小车的车轮是分别固定在桥架的端梁和小车架的侧梁上。

所以当桥架或小车架发生变形时，必将引起车轮的歪斜和跨度的变化。

因此而引起的啃轨，多发生于大车桥架，现分别加以说明。

(1)因结构变形造成两个车轮的跨度变化或四个车轮的对角线长度超差造成运行啃轨。

(2)因结构变形造成车轮垂直偏斜超差而引起啃轨。

当车轮安装时超出垂直偏斜公差时将可能引起啃轨。

(3)因桥架结构变形促使端梁产生水平弯曲，造成车轮水平偏斜超差。

车轮水平偏斜引起的啃轨，不管是主动轮还是被动轮都会有相同的作用。

但是，若同一端的两个车轮或同一侧的两个车轮，其水平偏斜方向相反，则有明显的相互中和抵消作用，这一点在车轮的修理调整时应加以利用。

4．锥形踏面车轮装配差错采用集中驱动的桥式起重机，为了自行调整大车两端的相互超前或滞后，避免运行啃轨，大车运行机构的主动车轮踏面均采用1：10的锥度。

这种有锥度车轮的安装是有一定方向的，两个车轮的锥度方向应相反。

若装配方向错误，则超前的车轮就会更超前，滞后的更滞后，啃轨将越来越严重，所以有锥度的车轮在安装时必须注意不能装错。

二、啃轨的检查方法1．起重机在运行过程中，在很短的一段距离内，车轮轮缘与钢轨之间的间隙发生明显改变，则起重机会啃轨。

桥式起重机大车啃轨现象分析与改进方法摘要:桥式起重机是企业生产中最常用的起重设备之一，广泛用于制造、安装、维修等场所，具有操作简便、装卸方便、工作效率高的优点。

随着企业生产的发展，桥式起重机的使用频率越来越高，而大车运行系统作为桥式起重机运行系统中最重要的组成部分，其性能的好坏直接关系到企业生产的正常进行。

但是由于各种原因，大车运行系统经常会出现啃轨现象。

关键词:桥式起重机；大车啃轨；现象分析；改进方法在桥式起重机的工作中，大车驱动机构是非常重要的设备之一。

大车驱动机构通常由多个齿轮和轴承组成，每个齿轮都有自己的齿数和齿形，以实现起重机的驱动和控制。

在某些情况下，大车驱动机构可能会出现啃轨现象，这会导致轨道损坏和设备损坏。

啃轨是指运行轨道与门架或车轮之间由于不均匀的压力、温度等因素造成的轨道与车轮之间相互摩擦、挤压，使轨道出现裂纹甚至变形，甚至使车轮脱轨的现象。

啃轨是桥式起重机常见的故障之一。

因此，需要对这种问题进行全面分析和研究，并提出有效的解决方案。

1.啃轨的原因桥式起重机大车运行系统啃轨的原因有以下几点：1.大车轨道设计不合理。

轨道设计时未考虑车轮在轨道上运行时所产生的各种摩擦力，没有考虑到车轮的初始速度、载重等因素对轨道的影响，从而造成啃轨现象。

2.大车运行速度过快。

大车运行速度过快，超出了轨道所能承受的最大载荷，引起轨道的冲击，使得轨道变形。

3.车轮制造质量问题。

车轮与轨面不垂直，造成轮缘与轨面之间产生较大的摩擦。

4.车轮中心距与轨面中心距过小。

车轮中心距小于设计标准时，产生较大的径向力，导致轮缘与轨面之间产生较大的摩擦。

5.大车运行机构上各个减速箱啮合不良。

在大车运行过程中，各减速箱啮合不良，使驱动轮对轨产生较大的冲击。

2.啃轨的危害1.啃轨会使小车轨道与大车轨道之间产生较大的缝隙，容易引起小车车轮卡阻，使小车运行不稳，甚至有脱轨的危险。

2.啃轨使轨道上的零部件发生磨损或变形，如：轨道螺栓、轮轴螺栓、轨道螺丝、车轮螺栓等，导致零部件使用寿命缩短，严重时甚至会导致事故的发生。

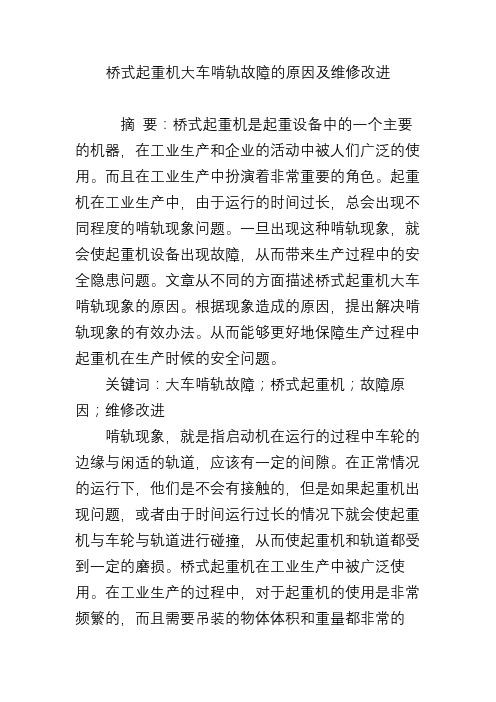

桥式起重机大车啃轨故障的原因及维修改进摘要：桥式起重机是起重设备中的一个主要的机器，在工业生产和企业的活动中被人们广泛的使用。

而且在工业生产中扮演着非常重要的角色。

起重机在工业生产中，由于运行的时间过长，总会出现不同程度的啃轨现象问题。

一旦出现这种啃轨现象，就会使起重机设备出现故障，从而带来生产过程中的安全隐患问题。

文章从不同的方面描述桥式起重机大车啃轨现象的原因。

根据现象造成的原因，提出解决啃轨现象的有效办法。

从而能够更好地保障生产过程中起重机在生产时候的安全问题。

关键词：大车啃轨故障；桥式起重机；故障原因；维修改进啃轨现象，就是指启动机在运行的过程中车轮的边缘与闲适的轨道，应该有一定的间隙。

在正常情况的运行下，他们是不会有接触的，但是如果起重机出现问题，或者由于时间运行过长的情况下就会使起重机与车轮与轨道进行碰撞，从而使起重机和轨道都受到一定的磨损。

桥式起重机在工业生产中被广泛使用。

在工业生产的过程中，对于起重机的使用是非常频繁的，而且需要吊装的物体体积和重量都非常的大。

在这样的生产环境下长时间对起重机?M行使用，就会出现大车啃轨现象。

啃轨现象会导致起重机的设备以及轨道发生故障，给生产带来很多不利的影响。

针对起重机在运行过程中的啃轨现象，文章对啃轨原因进行了分析，而且提出了维修、改进的措施。

一、啃轨现象起重机在运行的过程中，由于使用时间过长或者重量过大的原因，就会出现轮轴移动或者歪斜的情况。

如果出现这种情况，就会使起重机的车轮与运行的轨道进行接触与摩擦，从而使机器出现故障。

在起重机的正常运行情况下，桥式起重机的车轮与轨道的之间都有一定的间隙。

但是如果有外力原因及其它一些原因，会使车轮歪斜，使车轮与轨道进行触碰，这样就会使车轮与轨道同时被磨损和变形。

这样的一种现象就被称之为啃轨现象。

二、啃轨现象的判断在生产的过程中可以从以下几个方面来进行啃轨现象的判断。

第一，如果发生啃轨现象，在车轮的边缘与轨道接触的地方就会出现摩擦的痕迹，或者出现沟痕。

桥式起重机啃轨原因分析及解决方式起重机是一种常用设备，不仅在陆地上我们可以见到各种类型的起重机，被广泛应用于冶金、矿山、机械制造加工等行业。

随着企业的使用频率越来越高，在正常使用保养中，桥式起重机会经常出现啃轨的现象。

下文我们将对这一现象进行分析。

1啃轨的定义啃轨是指在起重机大车或小车运行过程中，大车或者小车的车轮轮缘与轨道侧面应该保持一定间隙，但由于车轮轮缘与轨道侧面接触产生水平侧向推力，引起轮缘与轨道的摩擦及磨损，通常称为啃轨。

2啃轨的危害①. 降低车轮的使用寿命由于起重机的车轮的材料一般是使用铸钢，经过淬火等工序之后，一般可以使用10年以上。

但是由于啃轨的原因，车轮的寿命会大大减小，这会严重影响生产安全和生产效率。

②.磨损轨道啃轨情况的发生，车轮和轨道由于是刚性接触，会在一定程度上加剧轨道的磨损，随着磨损量的增大，起重机大小车的稳定性减小，严重影响安全。

③.脱轨危险当车轮或轨道磨损严重时，车轮可能会爬到轨道顶面，致使大车或小车脱轨，引发安全事故。

④影响厂房的结构用于起重机啃轨时会发出噪声、引起震动，而且起重机运行时会产生水平侧向力，使起重机产生不正常的振动，从而是厂房建构产生振动，受到一定程度的损害。

3啃轨的判定及表现形式①.在起重机轨道的侧面有很明显摩擦很光亮的平面，导轨上有很锋利的棱角，轨道顶面有雪白色的亮斑。

②.桥式起重机行驶时，轮缘与轨道之间的间隙有明显的变大或者变小现象。

③.桥式起重机在运行中，车体产生歪斜，车轮走偏。

④.大车运行时会产生刺耳啃轨声，啃轨严重时，大车不仅会产生刺耳的噪声，而且会引起大车轻微的跳动，这也就是我们通常说的爬轨现象。

4 啃轨原因分析引起起重机啃轨的原因很多，但主要原因有这两个方面：一是轨道变形；二是起重机工业制造技术上存在缺陷以及安装者安装能力及技术不足。

引起轨道形变的原因有以下几个方面：①.由于起重机的大车和小车经常在轨道上来回行走，轨道上承受的这种压力在外部表现为间歇性的，而在轨道内的应力表现形式为交变应力，这来来回回反复的作用，就会使轨道产生变形或位移。

桥式起重机车轮啃轨现象、原因及改进措施的分析1前言桥式起重机被广泛应用于冶金、矿山、机械制造加工等行业，对于企业的安全生产有着举足轻重的作用。

随着设备投入使用的延长，设备有着不同程度的磨损。

在正常使用及维护中，桥式起重机经常出现大车啃轨的现象，现针对这一现象进行简要分析。

2啃轨的现象（1）桥式起重机长期在线运行，轨道侧面上出现一条明显的亮迹，严重时亮迹上有毛刺；车轮轮缘内侧有亮斑并有毛刺；起重机行驶时，短距离内轮缘与轨道间隙有明显改变，特别是启动与制动时车体走偏，扭摆，啃轨特别严重时发出较响亮的吭吭声。

（2）车轮啃轨是起重机非常严重的故障，轻者会增大运行阻力，缩短车轮寿命，加快轨道磨损，恶化厂房受载状况，重者造车车轮爬轨、脱轨从而酿成重大设备人身事故。

所以，桥式起重机发生车轮啃轨时必须及时调整车轮。

（3）桥式起重机在正常运行时，大车车轮踏面宽度比轨道头宽度大30～40mm，车轮在踏面中间运行，车轮轮缘与轨道之间保持一定的间隙。

但是由于某些原因使车轮不在踏面中间运行，造成轮缘与轨道一侧强行接触，造成车轮啃道。

3啃轨的原因造成车轮啃轨的原因很多，其中有制造工艺问题，也有设计、安装、使用问题，往往是多方面因素综合作用的结果。

现对造成啃轨的几个主要原因进行分析：3.1车轮因素3.1.1 同侧的主动轮直径不等造成啃轨大车运行时，在相同的转速下，两边车轮的行程不等，累积误差过大时造成啃轨。

表现出大车在左右运行过程中啃轨现象时有时无地断续，是比较轻的啃轨现象。

3.1.2 车轮的安装位置不当主要是主被动车轮轨距误差过大。

为安装精度低下造成的啃轨现象。

3.1.3 车轮的安装精度不当主要是主被动车轮垂直和平行精度误差过大。

车轮垂直度精度误差造成车痕不重叠,各行其道。

车轮平行度精度误差造成大车沿对角线斜向行走或划圆弧轨迹行走。

3.1.4 车轮安装的松紧程度不当主要是角轴承箱的安装中心与制造中心不重合，一般是安装中心距偏大,造成轴承间隙过大,影响定位或传力；轴承严重磨损的时候，轴承处的摩擦力过大,啃轨现象就偏重。

桥式起重机啃轨的综合分析与解决措施一、前言桥式起重机俗称“行车”、“天车”，被广泛应用于工业企业、港口车站、仓库料场、水电站、冶金制造等行业。

以电炉炼钢生产为例，废钢的兑料、钢水的吊运、电炉炼钢设备的安装与维修都是由行车来完成的，所以行车的正常运行是生产进行的唯一保障。

“啃轨”又称啃道、咬道，是天车在运行过程中极其常见的现象。

所谓啃轨是指行车的大车或小车在运行过程中车轮轮缘与轨道侧面严重挤压，产生侧向推力，并引起轮缘与轨道的摩擦及磨损的现象。

二、啃轨现象的判断方法天车正常运行时，轮缘与轨道侧面之间是保持一定的间隙（20～30mm），啃轨是轮缘与轨道相对歪斜运行到一定程度后产生的结果，同时也是车体走斜的过程。

检查行车是否啃轨，可以根据以下现象进行判断：1、行车啃轨，轨道侧面经常会出现一条明亮的痕迹，严重时轨道一侧存在台阶。

2、行车车轮的内侧有明显的磨损痕迹，并会伴有毛刺及铁屑。

3、行车在行走的过程中会发出嘶嘶的声音，并伴随着钢轨左右扭摆。

4、行车在行走过程中，尤其是启动与制动时车体是否存在跑偏与扭摆。

5、行车在行驶时，在短距离内轮缘与轨道间隙有明显变化。

三、啃轨对设备与生产的影响1、加剧行车轨道磨损行车啃轨运行会导致轨道磨损成台阶状，当支撑车轮的轨道翼缘宽度磨损量达到原尺寸的5%时，便给与报废，大大减小了轨道的使用寿命。

2、缩短车轮组的使用寿命如果车轮组安装与使用正常，经过淬火与调质处理的车轮其使用寿命约为10年左右。

而啃轨严重的车轮，其使用寿命只有1到2年，甚至几个月的时间。

3、增加传动机构的运行阻力测验表明，当天车在严重啃轨的条件下运行时，其传动机构所受到的运行阻力比正常运行时增大 1.5～3.5倍。

由于运行阻力增加，使驱动电机与传动机构超载运转，严重时会烧坏电机，扭断传动轴。

4、损坏厂房结构行车啃轨必然产生水平侧向力，这种侧向力将直接导致轨道横向位移，造成轨道紧固螺栓松动。

同时由于啃轨，天车在运行过程中，产生不正常的振动，将不同程度的损坏厂房结构。

桥式起重机啃轨原因分析及解决方法李云(广州市特种机电设备检测研究院)啃轨的现象桥式起重机啃轨的现象是指桥式起重机大车或小车在运行过程中轮缘与轨道侧面严重挤压，产生侧向推力，并起轮缘与轨道的摩擦及磨损通常称为啃轨。

正常运行时轮缘与轨道侧面之间是保持一定的间隙，啃轨是轮缘与轨道相对歪斜运行到一定程度后产生的结果。

啃轨的现象表现形式有多种：单轮啃轨、多轮啃轨、同侧啃轨、异侧啃轨，有时甚至运行方向不同，啃轨的形式也不同。

桥式起重机啃轨的会造成许多危害：(1)使车轮、轨道磨损，缩短其使用寿命。

(2)增加运行阻力、影响减速器运转、电机负荷增大，甚至出现烧电机、断传动轴，轴承损坏,断齿现象。

(3)引起桥式起重机产生振动、冲击，使主梁、端梁、轨道等连接部位松动、断裂、开焊、整机结构产生变形。

(4)严重时，会使负荷摆动过大、产生脱轨，发生人身或设备安全事故。

2啃轨的原因分析造成桥式起重机啃轨的原因有多种：有金属结构的，有传动机构的，轨道问题引起的、车轮问题或其他原因引起的。

2．1金属结构的原因(1)主梁变形。

最常见的变形是拱度减少。

除设计和制造工艺影响外，不合理的使用、吊运、存放、安装和修理、高温工作环境都会引起主梁拱度减少，当两根主粱拱度减少到某个程度且相差较大时，就会产生小车啃轨；另外，主梁旁弯也会引起小车啃轨，主梁下挠，对主梁不正当气割或焊接，起重机运行的水平惯性力都可能使到主梁旁弯，主梁旁弯到一定程度时，就会造成小车夹轨而产生啃轨。

(2)端梁变形。

主梁变形、对端梁不正当气割或焊接等会使到端梁变形，造成大车车轮歪斜，产生啃轨。

(3)对角线超差变形。

由主梁、端梁组成的桁架结构因制造缺陷如：主梁与端梁不垂直、与同跨起重机发生碰撞等原因会由矩形变成平行四边形。

从而使驱动轮与被动轮不能在同一直线上运动，产生啃轨。

2．2传动机构的原因(1)电气传动不同步。

分别驱动时电机磁极不同、转子回路所串电阻的阻值偏差太大造成两边电机转速差异大，左右两侧的运行速度不一，车体走斜产生啃轨。

起重机啃轨原因分析及现场排查解决方案王纯兵桥、门式起重机啃轨是指设备在运行过程中，两侧车轮轮缘与承载轨道的侧边产生挤压和摩擦，造成轨道或车轮轮缘损坏，严重时甚至使不能行走通过的现象。

具体表现为：1．产生同向单侧接触，类似于弧形轨道起重机设备的转弯导向功能，通常因不影响使用，不需要进行处理，仅需要观察其磨损情况。

2．产生异向单侧同时接触，甚至影响设备正常行走，这是典型的啃轨现象，必须及时排查，消除隐患，避免轨道基础或设备造成损坏。

一、根据桥、门机制造安装过程质量控制要求，分析产生啃轨的原因有以下多种因素：1．轨道安装不平，同一截面高差太多，行走时设备向轨面较低的一侧滑动；2．轨道垫板存在间隙，导致不受载时轨道是平的，受载后，轨道就凹下去或拱起来的现象，表现为固定轨道的螺栓产生松动。

3．设备两侧自身重量不均衡，或经常在单侧从事起吊作业，；4．两侧行走车轮直径加工精度超差，或两侧电动机转速不匹配，制动时间不同步导致两侧行走距离不一致，斜向行走；5．小车轨道顶部形成的（在小车基距范围内）局部平面度、或小车行走车轮超差，致使小车行走到此区域时个别车轮不能与轨道面接触，如果是从动轮则不转动，如果是主动轮则在高速档时靠惯性能通过，低速档时出现侧向偏移，不能通过该区域现象；6．同一轴线上的车轮水平偏斜超差，或是水平偏斜同向，产生类似“转弯”现象，设备不能直线行走，向前运行时，车轮啃轨道的一侧，返回时同一车轮又啃轨道的另一侧；7．同一端梁上的车轮同位差、平行度超差，或轨道直线度超差，致使其累积误差大于车轮轮缘与轨道之间的间隙，产生“挤死”现象；8．结构刚度不够，导致车轮相对位置在受载荷较大时发生变化而啃轨。

二、根据不同的产生原因，谨提出以下现场排查方案供参考，也有可能是多种因素同时存在，实际处理时必须要分析出啃轨的原因，以便对症下药。

1．用水准仪检查轨道水平，间距2000取点，排除轨道水平问题解决方案：增加轨道垫板；2．跟车检查轨道压板螺栓情况，排除垫板存在间隙。

论桥式起重机啃轨现象的原因和处理方法摘要：桥式起重机是现代工业生产中常见的一种重要设备，但在使用过程中常常出现啃轨现象，导致机构部件的损坏以及安全隐患。

本文将分析桥式起重机啃轨现象的原因、特点和危害，并提出应对措施，以提高设备可靠性和运行安全性。

一、桥式起重机啃轨现象的特点和危害桥式起重机指的是横跨在工业场地中的双轨桥上的起重机。

在使用过程中，桥式吊车在行进过程中会出现啃轨现象，表现为轮胎经过轨道时会发出尖锐的噪音或轨道表面被磨损，严重的情况下会导致桥式起重机偏离轨道或者无法正常行驶。

啃轨现象的主要危害有以下几点：1.损坏机构部件：啃轨现象会使得轮胎和轨道之间的摩擦增大，加速机构部件的损坏，例如轮胎和轮轴的磨损、轨道的变形等；2.影响正常使用：啃轨现象会引起桥式起重机的行进不稳定，甚至导致桥式起重机无法行驶，从而影响工业生产的正常进行；3.安全隐患：啃轨现象容易导致桥式起重机偏离轨道或者无法正常行驶，引起事故，直接威胁到人员和设备的安全。

因此，有效地解决啃轨问题，对于保障设备的安全运行和延长设备的使用寿命具有重要的意义。

二、桥式起重机啃轨现象的原因1.轮胎磨损：桥式起重机吊车在运行时，经常会穿行在高峰路段或者悬挑较大的位置，导致轮胎长时间受力，使得轮胎本身产生疲劳和变形，轮胎表面的硬度和粗糙度发生改变，从而加重了轮胎和轨道的摩擦力，进而导致了啃轨现象。

2.轨道的磨损：桥式起重机吊车在长时间的使用中，轨道接受的重量很大，摩擦产生的热力容易使轨道表面硬度减弱、变形或产生裂痕，从而加重了轮胎和轨道的摩擦力，导致了啃轨现象。

3.引导滑道和轮距的偏移：桥式起重机吊车经过较长时间的使用，由于各种因素的影响，例如电机变频器寿命到期，机器自身振动，轴承老化等，引导滑道和轮距偏离原有设计数值，导致了轮胎与轨道之间的摩擦力增大，从而引起啃轨现象。

4.矫直轨的表面处理：桥式起重机在行驶过程中，轮胎在矫直轨表面上接触，必然会在表面产生划痕或刮擦，从而减少矫直轨表面粗糙度，增大了轮胎和轨道之间的摩擦力，引起啃轨现象。
