工程制图习题集答案第三版工程制图习题集是学习工程制图课程的重要辅助材料,它帮助学生通过实践来巩固理论知识。
第三版习题集在前两版的基础上进行了更新和改进,以适应现代工程教育的需求。
以下是该习题集的一些答案解析,供同学们参考:工程制图习题集答案解析(第三版)一、基础绘图技能1. 直线的绘制:直线是工程图中最基本的元素,绘制时需注意直线的起点、终点以及长度标注。
2. 圆的绘制:圆的绘制需要确定圆心和半径,同时注意圆的尺寸标注。
3. 角度的绘制:角度是表达物体空间关系的重要元素,绘制时应使用圆规或角度尺。
二、几何体的投影1. 平面图形的投影:平面图形的投影包括正视图、侧视图和俯视图,需掌握三视图的绘制规则。
2. 立体图形的投影:立体图形如长方体、圆柱体等的投影,需要理解不同视图之间的空间关系。
三、组合体的视图表达1. 切割体的视图:切割体的视图表达需要展示被切割部分的形状和尺寸。
2. 组合体的视图:组合体的视图表达需要将不同几何体的视图正确组合,并标注必要的尺寸。
四、剖面图与断面图1. 剖面图:剖面图用于展示物体内部结构,需要掌握剖面线的绘制和标注方法。
2. 断面图:断面图用于展示物体某一截面的形状,绘制时需注意断面线的表示和尺寸标注。
五、尺寸标注与公差1. 尺寸标注:尺寸标注是工程图中表达准确尺寸的关键,需要掌握基本的尺寸标注规则。
2. 公差标注:公差标注用于表达尺寸的允许偏差,需要理解公差的概念和标注方法。
六、轴测图与透视图1. 轴测图:轴测图是一种立体图的简化表达方式,需要掌握不同轴测图的绘制技巧。
2. 透视图:透视图用于表达物体在三维空间中的视觉效果,绘制时需注意透视法则。
七、装配图与零件图1. 装配图:装配图用于展示多个零件如何组合成一个整体,需要掌握装配关系和连接方式的表达。
2. 零件图:零件图用于详细表达单个零件的形状、尺寸和公差,是制造过程中的重要依据。
八、图纸的阅读与分析1. 图纸阅读:图纸阅读能力是工程师的基本技能,需要理解图纸中的各种符号和标注。
第九章装配图9-1 尺规图作业(八)作业指导书一、目的熟悉和掌握装配图的内容及表达方法。
二、内容与要求(1)仔细阅读千斤顶的零件图(9-2、9-3),并参照千斤顶装配示意图,拼画千斤顶装配图。
(2)绘图比例及图纸幅面,根据千斤顶零件图的尺寸自己确定。
(装配图绘图比例1∶1,用A2幅面)三、注意事项(1)参考《机械制图解题指导(多学时)》中的动画演示,搞清千斤顶的工作原理及各个零件的装配、联接关系。
(2)根据千斤顶的装配示意图及零件图,选定表达方案。
要先在草稿纸上试画,经检查无误后,再正式绘制。
(3)标准件要查阅有关标准确定。
(4)应注意,相邻零件剖面线的方向和间隔要有明显的区别。
四、图例千斤顶装配示意图见右图,千斤顶零件图见9-2、9-3。
(机工高职)机械制图习题集(多学时) 《习题答案》第九章 胡建生 编9-2 千斤顶装配图(机工高职)机械制图习题集(多学时) 《习题答案》第九章 胡建生 编9-4 读装配图,回答问题读钻模装配图(8-5)1.该钻模由 9 种零件组成,有 3 个标准件。
2.装配图由 3 个基本视图组成,分别是主视图、俯视图和左视图。
各视图上分别采用了局部剖视和简化画法。
被加工件采用 假想 画法表达。
3.件4在剖视中按不剖切处理,仅画出外形,原因是 该件为实心杆件 。
4.图中细虚线表示件 5 中的结构。
5.根据视图想零件形状,分析零件类型。
属于轴套类的有:钻套、轴、衬套。
属于盘盖类的有:钻模板、开口垫圈、。
属于箱体类的有:底座。
6.φ22H7/k6是件 4 与件 7 的配合尺寸。
件4的公差带代号为 k6 ,件7的公差带代号为H7 。
7.φ26H7/n6表示件 7 与件 2 是孔制过盈配合。
8.件4和件1是过渡配合,件3和件2是间隙配合。
9.φ66h6是性能尺寸,φ86、74是外形尺寸。
10.件8的作用是定位。
11.怎样取下被加工零件?旋松件6,取下件5,拿下件2后,即可取下被加工零件。

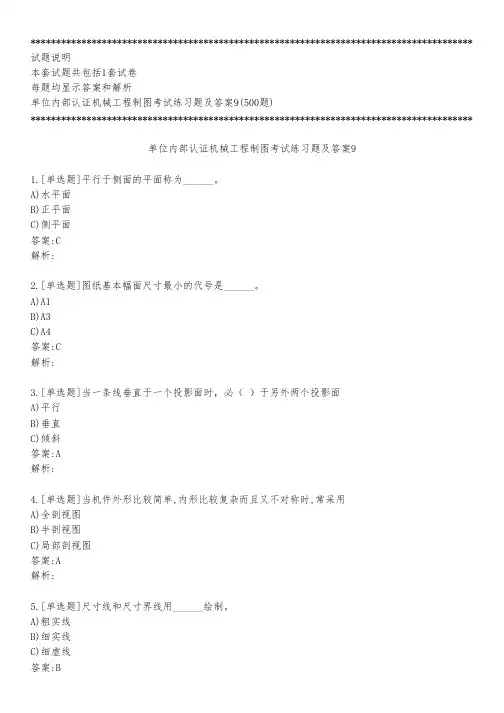

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位内部认证机械工程制图考试练习题及答案9(500题)***************************************************************************************单位内部认证机械工程制图考试练习题及答案91.[单选题]平行于侧面的平面称为______。
A)水平面B)正平面C)侧平面答案:C解析:2.[单选题]图纸基本幅面尺寸最小的代号是______。
A)A1B)A3C)A4答案:C解析:3.[单选题]当一条线垂直于一个投影面时,必( )于另外两个投影面A)平行B)垂直C)倾斜答案:A解析:4.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:5.[单选题]尺寸线和尺寸界线用______绘制。
A)粗实线B)细实线6.[单选题]如果已知点C(30,20,7),那么C的Z坐标是______。
A)30B)20C)7答案:C解析:7.[单选题]标注线性尺寸时,尺寸线必须与所标注的线段( )。
A)平行B)相交C)交叉答案:A解析:8.[单选题]在半剖视图中,剖视图部分与视图部分的分界线为( )A)细点画线B)粗实线C)双点画线答案:A解析:9.[单选题]机械制图中一般不标注单位,默认单位是( )A)㎜B)㎝C)m答案:A解析:10.[单选题]如果已知点B(5,7,20),那么B的Y坐标是______。
A)5B)7C)20答案:B解析:11.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件12.[单选题]比例标注为2:1时,是 比例。
第 9 章 装备图 参考答案
《工程制图习题册》第9章 装配图(参考答案) [重庆大学出版社] 专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图,回答下列问题。
专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图,回答下列问题。
(1)该钻模由9 种零件组成,有3 个标准件。
(2)装配图由3 个基本视图组成,分别是主视图、俯视图、左视图。
被加工件采用假想画法表达。
(3)件 4 在剖视中按不剖切处理,仅画出外形,原因是该件为实心杆件。
(4)俯视图中细虚线表示件5 中的结构。
(5)根据视图想零件形状,分析零件类型。
属于轴套类的有:钻套、轴、衬套 。
属于盘盖类的有:钻模板 、开口垫圈 。
属于箱体类的有:底座。
(6)φ22H7/k6 是件4 与件7 的配合尺寸。
轴件的公差带代号为k6,孔件 的公差带代号为H7。
(7)φ26H7/n6 表示件7与件2是基孔制过盈配合。
(8)件 4 和件 1 是过渡配合,件 3 和件 2 是间隙配合。
(9)φ66h6 是性能(规格)尺寸,φ86、74 是外形尺寸。
(10)件 8 的作用是定位。
(11)怎样取下被加工零件?旋松件 6,取下件5,拿下件2之后,即可将被加工零件取下。
(答案略)(12)另用图纸画出件 1 的俯视图(只画外形,不画细虚线)。
按图形实际大小以 1∶1 的比例画图,不注尺寸。
9-2 读钻模装配图并回答问题。
(1)钻模由9 种共11 个零件组成,其中标准件有2种。
(2)该钻模用了3个图形表达,其中主视图采用了全剖
和局剖,左视图采用了局剖。
(3)件2钻模板上有3个Φ16H7/h6的钻套孔,其孔的定位尺寸是φ82。
件3钻套的材料是T8 。
图中双点画线表示被加工件,属于假想画法。
(4)件1底座上有3个圆弧槽,底座与被加工件的定位尺寸是φ98。
(5)从图中可以看出,被加工件需钻3个,直径为10的孔。
(6)尺寸Φ38H7/k6是件2和件7的配合
尺寸,属于基孔制的过渡配合。
(7)钻模的总体尺寸为φ128,110。
(8)被加工件钻完孔后,应先旋松6号件,再取下5号件和2号件,被加工件便可取下。
工作原理
钻模是用于加工工件的夹具。
把工件放在件1底座上,装上件2钻模板,钻模板通过件8圆柱销定位后,在放置件5开口垫圈,并用件6特制螺母压紧。
钻头通过件3钻套的内孔,准确地在工件上钻孔。
工程制图基础哈尔滨工业大学习题答案课后答案网第一章 制图的基本知识第二章 点、直线和平面的投影第三章 立体第四章 平面与曲面立体相交、两曲面立体相交第五章 轴测图第六章 组合体第七章 机件的表达方法第八章 标准件与常用件第九章 零件图课后答案网第一章 制图的基本知识习题 1-6习题 1-7习题 1-8习题 1-9返回习题 1-10习题 1-11课后答案网第一章 制图的基本知识1-6 尺寸注法。
(1)注出各方向的尺寸(2)注出角度(3)注出直径(4)注出半径课后答案网1-7 尺寸注法(按1:1测量取整数)。
网案答后课1-8 几何作图(1)作正六边形(外接圆φ70)(2)作五角星(外接圆φ60)网案答后课1-9 几何作图 作带斜度和锥度的图形,并标注网案答后课第一章 制图的基本知识1-10 已知椭圆长轴为70,短轴为45,作椭圆(1) 同心圆法(2) 四心圆弧法第一章 制图的基本知识1-11 按给出的图形及尺寸,完成下面的作图网案答后课第二章 点、直线和平面的投影习题 2-1习题 2-2习题 2-3习题 2-4习题 2-5习题 2-6习题 2-7习题 2-8习题 2-9习题 2-10习题 2-11习题 2-12习题 2-13习题 2-14习题 2-15习题 2-16习题 2-17习题 2-18习题 2-19习题 2-20返回课后答案网2-1 根据立体图画点的投影图(按1:1量取)(1) (2)网案答后课2-2 根据点的坐标画出其投影图和立体图A(15,10,25),B(25,15,20),(15,15,20)(1) M(10,15,20),(20,0,25),(10,20,20)(2)课后答案网2-3 根据点的两面投影作第三面投影,并比较各点的相对位置左后下 下 上C 后右B 前左B、C、D和A比较在A点的上下在A点的前后在A点的左右在A点的左右在A点的前后后下 左右后下 DC B 在A点的上下B、C和A比较(2)(1)课后答案网2-4 补画出直线的第三投影,并判断是什么位置直线(7)(6)(5)(8)(4)(3)(2) (1)一般位置侧垂水平铅垂侧垂正垂侧平正平线线线线线线线线课后答案网2-5 补画出三棱锥的侧面投影,并判断各棱线是什么位置直线一般一般一般一般正平正垂侧垂侧平水平水平一般一般( )cabscbsa OOXc b abY HcasWY Zs线线线线线线SASB SC AC BCAB 线BC线AC 线AB 线SC 线SB SA BCSA sscac (2)线abb(1)HWY Y ZX课后答案网2-6 根据所给的条件作出直线的三面投影Z Y Y WH(1)OXY HOYZXY HOZXY HOZ(2)(3)(4)Y WY Wa′aaa′a′abbbaaabbb ab b(a )b abbb已知线段点A(30,10,10),点B(10,20,25)。
1-1标注下列尺寸(尺寸数值由图中量取整数)2.标注直径和半径尺寸。
1.补全尺寸数字和箭头。
©6©47R5I■丄I3.标注下列小间距尺寸。
1-4比例,尺寸注法,斜度和锥度。
1.参照所示图形,用1 : 4在指定位置处画出图形,并标注尺寸。
2.参照所示图形,用1 :1在指定位置处画出图形,并标注尺寸。
1:104.尺寸注法改错,将改正后的尺寸标注在右边空白图上。
1 :42580R15505.在下面图形上用1 : 1度量后标注尺寸(取整数)2422-1点的投影32.已知点A 在F 面之上20,点B 在V 面之前15,点C 在V 面上,点D 在F 面上,点E 在投影 轴上,补全诸点的两面投影。
3.已知点B 在点A 的左方15,前方10,上方5,又知点C 与点B 同高,且其坐标X=Y=Z 请作出点B 和点C 的投影。
4.判断下列各对重影点的相对位置,并填空。
” (1)点A 在点B 的 正_方 m22 (2)点D 在点C 的 正后方 m22第二章投影法基础2-2直线的投影(一)2.按已知条件画出下列直线的三投影(1)画水平线AB 距H®20mm与V面成30。
角,实长25mm(2)画侧平线EF;距V面20mm与V面成30。
夹角,实长25mm4.根据轴测图,在三视图中标出线段A刖C啲三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。
AB: //V, H, Z W Z 。
CD: V, // H, II丄W 1.判断下列直线对投影面的相对位置,并填写名称。
