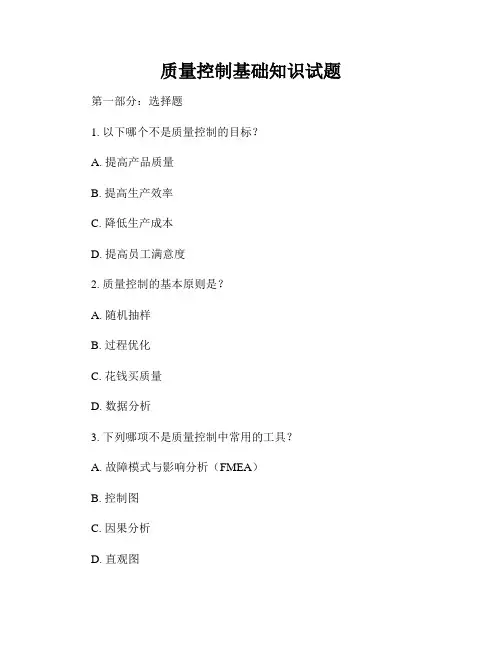

质量控制基础知识试题第一部分：选择题1. 以下哪个不是质量控制的目标？A. 提高产品质量B. 提高生产效率C. 降低生产成本D. 提高员工满意度2. 质量控制的基本原则是？A. 随机抽样B. 过程优化C. 花钱买质量D. 数据分析3. 下列哪项不是质量控制中常用的工具？A. 故障模式与影响分析（FMEA）B. 控制图C. 因果分析D. 直观图4. 下列哪个不属于质量控制的七大手法？A. PDCA循环B. 五大WC. 六西格玛D. 健康检查5. 质量控制中的样本检验通常是基于以下哪种假设？A. 过程稳定B. 过程不稳定C. 设计优化D. 机器故障6. 质量控制中的"六西格玛"是指什么？A. 一种工具B. 一种方法论C. 一种统计技术D. 一种软件7. 下列哪个不是常用的质量控制指标？A. 缺陷率B. 故障率C. 效率D. 不良品率8. 在质量控制中，CPK指标用于评估什么？A. 工艺能力B. 设备性能C. 工人技能D. 设计质量9. 下列哪项不是质量控制中常用的故障分析工具？A. 5W1HB. 鱼骨图C. 直方图D. 故事线10. 质量控制中的"PDCA循环"是指什么？A. 一种工具B. 一种方法论C. 一种统计技术D. 一种管理循环第二部分：填空题11. 质量控制的一个关键概念是______，即对质量特性的要求必须在合理的范围内。
答案：容差12. 质量控制的核心目标是______。
答案：满足客户需求13. 控制图中的______用于显示过程的中心线。
答案：控制线14. 质量控制中的______是指对带有特殊标记的样本执行完整的测试流程。
答案：特殊检验15. 质量控制中常用的故障分析工具之一是______，它能够帮助确定问题的根本原因。
答案：鱼骨图第三部分：问答题16. 质量控制为什么对企业非常重要？答：质量控制能够帮助企业提高产品质量，增强企业竞争力。
通过有效控制产品生产过程中的质量问题，企业能够减少产品缺陷，提高客户满意度，建立良好的企业声誉。
单选题1、在计算标准公差值时，各尺寸段内所有基本尺寸的计算值是用各尺寸段的_____作为该段内所有基本尺寸来计算值的。
B.首尾两个尺寸的几何平均值2、径向全跳动公差带的形状和______公差带的形状相同。
C.圆柱度3、选择滚动轴承与轴颈、外壳孔的配合时，首先应考虑的因素是_________。
D.轴承套圈相对于负荷方向的运转状态和所承受负荷的大小4、00,1.25,1.60,2.00,2.50,3.15,4.00,5.00,6.30,8.00,10.00,......,这是（）优先数系。
A.R105、对检验孔用量规，下列说法不正确的是_______。
C.该量规属校对量规。
6、对于端面全跳动公差，下列论述正确的有＿＿。
C.属于跳动公差7、对于实际的孔或轴，用_____限制其实际尺寸，使配合结果不至于超过预定的_____。
最小实体尺寸，最松程度8、孔的最小实体尺寸为（）。
D.最大极限尺寸9、实测一表面实际轮廓上的最大轮廓峰顶至基准线的距离为10μm，最大谷低至基准线的距离为-6μm，则轮廓的最大高度值Rz为。
A.16μm10、按互换的程度，互换性可分为。
B.完全互换和不完全互换11、对于实际的孔和轴，用最大实体尺寸限制其_____，使配合结果不至于超过预定的_____。
C.作用尺寸，最紧程度12、外螺纹的基本偏差采用（）。
D.负偏差13、基本偏差代号为Ｐ（ｐ）的公差带与基准件的公差带可形成（）。
B.过渡或过盈配合14、检测是互换性生产的（）。
D.保证15、测量表面粗糙度时，零件表面轮廓的波距是。
A.小于1mm16、基本偏差代号为P（p）的公差带与基准孔的公差带可形成_____。
A.过渡或过盈配合17、某配合的Ymax ＝-0.76mm，ES＝+0.25mm，es＝+0.76mm，Ts＝0.16mm，则配合公差Tf ＝（）。
A.0.41mm18、下列论述正确的是＿＿。
C.任意方向上线倾斜度公差值前应加注符号“Φ”。
《精度设计与质量控制基础》第04章在线测试A BC D、实测一表面实际轮廓上的最大轮廓峰顶至基准线的距离为，最大谷低至基准线的距离为A BC D、在零件图中，其轮廓表面粗糙度必须要标的指标是（A BC D、表面粗糙度是一种（A BC D、通常规定表面粗糙度的评定长度是取样长度的（）。
A BC DE、加工容易2、选择表面粗糙度评定参数值时，下列论述正确的有（）。
A、同一零件上工作表面应比非工作表面参数值大。
B、摩擦表面应比非摩擦表面的参数值小。
C、配合质量要求高，参数值应小。
D、尺寸精度要求高，参数值应小。
E、受交变载荷的表面，参数值应大。
3、下列论述正确的有（）。
A、表面粗糙度属于表面微观性质的形状误差。
B、表面粗糙度属于表面宏观性质的形状误差。
C、表面粗糙度属于表面波纹度误差。
D、经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。
E、介于表面宏观形状误差与微观形状误差之间的是波纹度误差。
4、表面粗糙度代（符）号在图样上应标注在（）。
A、可见轮廓线上B、尺寸线上C、虚线上D、符号尖端从材料外指向被标注表面E、符号尖端从材料内指向被标注表面5、当允许在表面粗糙度参数的所有实测值中超过规定值的个数小于总数的16％时，应在图样上标注表面粗糙度参数的（）。
A、最大允许值B、最小允许值C、上限值D、下限值正确错误参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如正确错误、选择表面粗糙度评定参数值应尽量小好。
正确错误、零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
正确错误、摩擦表面应比非摩擦表面的表面粗糙度数值小。
正确错误出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。
然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。
诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。
宫中府中，俱为一体；陟罚臧否，不宜异同。
精度设计1. 互换性生产的技术基础是（）。
A 大量生产B 公差C 检测D 标准化2. 用公法线千分尺测量齿轮公法线长度的方法属于（）。
A 相对测量法B 绝对测量法C 综合测量法D 间接测量法3. φ20f 6 、φ20f 7 和φ20f 8 的相同偏差是（）。
A 下偏差B 上偏差C 实际偏差D 公差4. 比较孔或轴的加工难易程度的高低是根据（）。
A 公差值的大小B 公差等级系数的大小C 标准公差因子D 基本尺寸的大小5. 定向公差带具有综合控制被测要素的（）。
A 形状和位置误差的职能B 形状和定向误差的职能C 定向和定位误差的职能D 形状误差和跳动的职能6.GB1144 － 87 规定矩形花键联结的定心方式采用（）。
A 大径定心B 小径定心C 键宽定心D 中径定心7. 为保证使用要求，应规定轴键槽两侧面的中心平面对基准轴线的（）。
A 平行度公差B 垂直度公差C 倾斜度公差D 对称度公差8. 螺纹的实际中径用（）。
A 大径表示B 小径表示C 中径表示D 单一中径表示9. 齿轮的齿向误差主要影响齿轮转动的（）。
A 齿侧间隙B 传递运动的准确性C 传动的平稳性D 载荷分布均匀性10. 引起封闭环同向变动的组成环叫做（）。
A 减环B 增环C 调整环D 修配环11. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（）。
A 直线度B 平面度C 圆度D 同轴度12. φ40k6 （）轴颈与深沟球轴承内圈配合的性质为（）。
A 过渡配合B 过盈配合C 过渡或过盈配合D 间隙配合13. 齿轮齿厚偏差Δ E s 用来评定（）。
A 传递运动的准确性B 传动的平稳性C 载荷分布均匀性D 齿侧间隙14. 相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。
A 间隙配合B 过渡配合C 可能是间隙配合也可能是过渡配合D 过盈配合15. 利用同一方法加工φ50H7 孔与φ100H6 孔应理解为 ( ).A 前者加工困难B 后者加工困难C 两者加工难易相当D 加工难易程度无法比较16. 影响齿轮传递运动准确性最主要的误差是 ( ).A 齿形误差B 齿向误差C 齿距累积误差D 螺旋线波度误差17. 孔的作用尺寸（）。
《精度设计与质量控制基础》第 02 章在线测试《精度设计与质量控制基础》第 02 章在线测试剩余时间： 59:28第一题、单项选择题(每题 1 分， 5 道题共 5 分)1、若孔的尺寸合格，轴的尺寸不合格，则装配以后的结合是( )。
A、可用的，孔、轴均有互换性C、可能是可用的，孔、轴均无互换性2、孔的最小实体尺寸为( )。
A、最大极限尺寸B、可用的，孔、轴均无互换性D、可能是可用的，孔有互换性，轴无互换性B、最小极限尺寸C、体外作用尺寸D、实际尺寸3、φ 50H7 的孔和φ 50H6 孔相比，其相同的极限偏差为( )。
A、上偏差B、配合公差C、极限偏差D、下偏差4、在孔、轴配合中，基准制的选择()。
A、不考虑使用要求C、就是根据使用要求进行选择B、主要从使用要求上考虑D、5、优先数系中 R5 数列公比是( )。
A、1.25B、1.60C、1.12D、1.06第二题、多项选择题(每题 2 分， 5 道题共 10 分)1、属于过盈配合的有()。
A、H6/js5B、H7/u6C、K7/h6D、G7/h6E、P7/h6F、H6/n51、下列有关公差等级的论述中，正确的有()。
A、公差等级高，则公差带宽。
B、在满足使用要求的前提下，应尽量选用低的公差等级。
C、公差等级的高低，影响公差带的大小，决定配合的精度。
D、孔、轴相配合，均为同级配合。
E、标准规定，标准公差分为 18 级2、以下各组配合中，配合性质相同的有()。
A、φ 30H7／f6 和φ 30H8／p7B、φ 30P8／h7 和φ 30H8／p7C、φ 30M8／h7 和φ 30H8／m7D、φ 30H8／m7 和φ 30H7／f6E、φ 30H7／f6 和 30F7／h6。
5、下列配合零件，应选用过盈配合的有()。
A、需要传递足够大的转矩。
B、不可拆联接。
C、有轴向运动。
D、要求定心且常拆卸。
E、承受较大的冲击负荷3、决定配合公差带大小和位置的有()。
精度设计与质量控制基础第三版教学设计背景及介绍精度设计与质量控制是现代制造业的核心技术之一，对提高产品质量、降低成本、提高生产效率具有重要意义。
本教学设计旨在帮助学生深入理解精度设计原理和质量控制方法，掌握基本技能，提高实际应用能力。
目标通过本教学，学生应该能够：•理解精度设计和质量控制的基本概念和原理；•掌握精度设计和质量控制的常用方法和工具；•运用所学知识，解决实际生产中的问题；•能够进行质量管理和改进。
教学设计本教程共分为六个章节，分别是：1.精度设计与质量控制概述；2.精度测量与精度设计；3.统计质量控制；4.在线质量控制；5.七种常用工具；6.精益生产和质量管理。
每个章节的教学内容大致如下：精度设计与质量控制概述介绍精度设计与质量控制的起源和发展，讲述其在现代制造业中的重要性和作用。
引导学生了解行业标准和相关法规，为后续章节的教学打下基础。
精度测量与精度设计介绍精度测量的原理和方法，让学生认识常见的精度测量器和其使用方法。
特别是针对公差和尺寸要求的测量，让学生掌握正确、可靠的测量方法，为产品设计奠定基础。
统计质量控制讲述控制图原理和应用方法，并对控制图进行实例分析。
通过统计学的方法，让学生深入了解质量控制的核心就是把过程变得可控，在保证质量的前提下实现生产效率的最大化。
在线质量控制通过现代信息技术手段的应用，实现在线质量控制。
讲述计算机辅助质量控制、光学、激光、机器人等先进技术在质量控制中的应用，引导学生了解前沿技术和设备使用方法。
七种常用工具介绍控制图、直方图、散点图、关系图、流程图、帕累托图、因果图等工具的原理和方法。
引导学生在实际生产中对常见问题进行分析和解决，通过数据分析，发现问题根源，实现生产效率提升和产品质量改进。
精益生产和质量管理介绍精益生产哲学和其实践方法，教授质量管理的实用技能，如药厂质量管理制度、全面质量管理（TQM）等。
引导学生了解现代管理思想、提高创新思维和领导能力，提升整体素质。
机械精度设计与检测试卷A一、前言本测试卷旨在检测机械精度设计与检测方面的知识，包含多个选择题和简答题。
请根据题目要求，选择合适的答案或书写简答。
详细说明如下：二、选择题1.什么是机械精度设计？A. 机械零件的尺寸精确度设计B. 机械装置的运动稳定性设计C. 机械装配的流程设计D. 机械加工的工艺设计2.以下哪项不是影响机械精度的因素？A. 材料的性能B. 环境温度C. 摩擦力D. 平面度误差3.机械精度检测的目的是什么？A. 确定机械装置的功能B. 确定机械零件的尺寸精度C. 确定机械加工的工艺规范D. 确定机械装配的流程4.以下哪项不是机械精度检测的方法？A. 光学检测B. 声学检测C. 电子检测D. 啤酒检测5.精密测量仪器的选择应根据什么因素？A. 测量精度要求B. 设备价格C. 品牌声誉D. 颜色和外观三、简答题1.请简要介绍机械精度设计的重要性及作用。
机械精度设计是指在机械装置的设计过程中，通过合理地设计机械零部件的尺寸和结构，确保每个零部件之间的相对位置和相互转动的精度，从而保证整个机械装置的工作稳定性和运动精度。
它的重要性在于：首先，机械精度设计可以有效提高机械装置的工作效率和可靠性，保证其能够正常运行；其次，机械精度设计可以减少机械装置的故障率和维修成本，延长其使用寿命；最后，机械精度设计可以提高产品的竞争力，满足用户对产品质量的要求，提升企业的市场形象和品牌价值。
2.请说明机械精度检测的常见方法及原理。
机械精度检测的常见方法主要包括光学检测、声学检测和电子检测等。
其中，光学检测是利用光学原理进行测量，通过光学仪器（如显微镜、投影仪等）对机械零部件进行放大观察和测量，从而得到尺寸精度的数据；声学检测是利用声波传播的原理进行检测，通过声学仪器（如声速仪、声强计等）对机械装置的声波信号进行分析，得出机械装置的运动稳定性和工作精度；电子检测是利用电子探头对机械装置进行检测，通过电子仪器（如电子显微镜、电子测量计等）对机械零部件的电信号进行测量和分析，获得各种尺寸精度数据。
《机械设计精度》课程知识复习学习材料试题与参考答案一、单选1.尺寸φ80JS8，已知IT8=46μm，则其最小极限尺寸是（D）mm。
A.Ф79.947B.Ф79.957C.Ф79.967D.Ф79.9772.含有下列哪项误差的测得值应该按一定的规则，从一系列测得值中予以剔除（D）。
A.定值系统误差B.变值系统误差C.随机误差D.粗大误差3.被测要素采用最大实体要求的零形位公差时( B)A.位置公差值的框格内标注符号○B.位置公差值的框格内标注符号Φ0○C.实际被测要素处于最大实体尺寸时，允许的形位误差为零D.被测要素遵守的最大实体实效边界等于最大实体边界4.作用尺寸是存在于（A），某一实际轴或孔的作用尺寸是唯一的A.实际轴或孔上的理想参数B.理想轴或孔上的实际参数C.实际轴或孔上的实际参数D.理想轴或孔上的理想参数5.尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是（C）mmA.Ф80.003B.Ф80.013C.Ф80.023D.Ф80.0336.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（C）。
A.间隙配合B.过盈配合C.过渡配合D.间隙配合或过渡配合7.一般配合尺寸的公差等级范围为（C）。
A.IT1～IT7B.IT2～IT5C.IT5～IT13D.IT8～IT148.标准对平键的键宽尺寸b规定有（C）公差带。
A.一种B.两种C.三种D.四种9.相互结合的孔、轴间有相对运动，它们的配合必须选用（B）A.过盈配合B.间隙配合C.过渡配合D.优先配合10.形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( B)A.同轴度B.径向全跳动C.任意方向直线度D.圆柱度11.基本偏差代号f的基本偏差是（C）。
A.ESB.EIC.esD.ei12.在装配尺寸链中，封闭环的公差往往体现了机器或部件的精度，因此在设计中应使形成此封闭环的尺寸链的环数(C)。
A.越多越好B.多少无宜C.越小越好13.对于径向全跳动公差，下列论述正确的有(C )A.属于形状公差B.属于位置公差C.属于跳动公差D.与同轴度公差带形状相同14.形位公差值选择总的原则是在满足（B）的前提下，选用（）的公差值。
一、判断题（13小题，共13.0分）（1分）［1］如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。
（对）（1分）［2］在任意方向上的直线度，其公差带形状为两条平行直线。
（错）（1分）［3］角度暈值因为能通过等分圆周来获得任意人小的角度，因此无需再建立角度址值基准（错）（1分）［4］若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（错）（1分）［5］计量器貝-的误差总和反映在示值误差和测量的重复性上。
（対）（1分）［6］一般來说，同一要索的形状公差应大于定向的位直公差，平行度公差应人于相应的尺寸公差。
（错）（1分）⑺过渡配合可能具冇间隙，也可能具冇过盈，因此，过渡配合可能是间隙配介，也可能是过盈配合。
（错）（1分）［8］为减少测量误差，一般不采用间接测量。
（对）（1分）［9］同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（错）。
（1分）［10］结构型圆锥配合应优先选用基轴制配合。
（错）（1分）［11］为提高测量的准确性，应尽虽选用高等级虽块作为棊准进行测虽。
（错）（1分）［12］图样标注小020；°®孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（错）（1分）［13］滚筒类零件的尺寸粘:度要求很低形状楮度要求较高，所以设计吋应采用独立原则。
（对）二、填空题（12小题，共24.0分）［1］刀具的基节偏差；齿形角误差［2］设计计算（反计算）［3］+2 ［4］4 ［5］0.15, -0.05［6］基本尺寸；公差带。
［7］准确性［8］限制和削弱，波纹度［9］齿侧定心，4、5、6、7 ［10］粗糙度、波纹度、形状谋差［ll］+0.019s -0.019 12］算术平均中线［1］齿轮的基节偏差主耍是由（）和（）引起的。
［2］已知封闭环的极限尺寸和各纽•成环的基木尺寸，求各纟F1成环的极限偏差的计算称之为（）。
⑶滚动轴承内圈内径的公差为10“加，与Z相配合的轴颈的直径公差为13“加，若要求的最人过盈人涿为・25“加，则轴颈直径的下偏差为（）“加。
合分人： 一、是非题(是打“√”，非打“×”，每题1分，共计101．（ 2．（ ）零件尺寸合格，必须满足实际尺寸在上下验收极限尺寸之内。
3．（ ）止规采用全形会产生误收而没有误废。
4．（ ）当滚动轴承其它条件相同时，如果套圈所受的负荷为循环负荷时，该套圈
的配合就应选用偏紧的配合。
5．（ ）为保证普通螺纹的互换性，国家标准分别规定了中径公差、牙型半角公差
和螺距公差来分别限制这三个实际要素的误差。
6．（ ）表面粗糙度的评定参数Ra ，是在取样长度内，被测轮廓线上各点至基准线
距离的算术平均值。
7．（ ）未注公差尺寸即对该尺寸无公差要求。
8．（ ）Ф25E7、Ф25E8、Ф25E9，这三种孔的上偏差各不相同，而它们的下偏差相同。
9．（ ）齿圈径向跳动公差与公法线平均长度偏差的组合属第I 公差组的检验组。
10.( )影响齿轮运动精度的误差特性是长周期误差,而影响工作平稳性的误差特性是短周
期误差。
二、填空题：（每空1分，共 20分）
1．某轴尺寸为
0.02550φ-mmE ，遵守的边界为 ，边界尺寸为 mm ；当实际尺寸为49.975φmm 时，允许的形位误差为 mm 。
2.数列1，1.25，1.60,2.00,2.50,
3.15,
4.00,
5.00,
6.30,8.00,10…是 系列，其公比为 。
3．量块按“等”使用时，以 为量块的工作尺寸；按“级”使用时，
以 为量块的工作尺寸。
4．平键键宽b 的配合采用基 制，花键配合采用的是基 制。
5．圆度的公差带形状是 ，圆柱度的公差带形状是 。
6．孔和轴的公差带由 决定大小，由 决定位置。
7.新一代GPS 标准矩阵体系分为四个层次：基础的GPS 标准、 _ _____, _________ _ ____和______ _______四个部分组成。
8．通规的基本尺寸等于______________，止规的基本尺寸等于______________。
9.形状误差的评定准则是 。
10.国家标准对线性尺寸未注公差的公差等级规定为 四个等级。
三、单选题：（每题1分，共10分）
1.位置误差中包含（ ）的形状误差。
a.基准实际要素
b.被测实际要素 c 被测实际要素和基准实际要素
2．测得某工件实际中心平面对基准中心平面的最大偏离值为0.025mm ，最小偏离值
为0.005mm ，则该工件的对称度误差为（ ）。
a.0.025mm b. 0.05mm c. Ф0.05mm
3．用双管显微镜（光切法）主要可以测量表面粗糙度的（ ）值。
a.Rz
b.Ra
c.t p
4．已知某基孔制配合的最大间隙为+74m μ，轴的上偏差为-20m μ，则其配合公差
为（ ）a.74m μ b.20m μ c.37m μ d.54m μ 5．关于粗糙度,下面哪个说法是正确的( )。
a.轮廓算术平均偏差Ra 值越大,测量面越粗糙；
b.同一精度等级,大尺寸的应比小尺寸的粗糙度值选的小一些；
c.表面越光亮，则其值一定越小；
d.
m
p
S S
t 是表示微观不平度的间距参数。
6．已知某仪器的测量极限误差mm 009.0lim ±=δ，现要求用该仪器测工件时，其测
量极限误差不超过mm 003.0±，则其重复测量次数不应少于（ ）。
a.3次 b.9次 c.1次 d.6次 7．测量Ф
60
074
.00+孔用的工作量规通规的最大极限尺寸为（ ）mm 。
已知通规公差为6m μ，
通规公差带中心到工件最大实体尺寸的距离为9m μ。
a.Ф60mm
b.Ф60.074mm
c.ф60.086mm
d.ф60.012mm 8．在同一加工条件下，加工Ф50H7孔比加工Ф100H7孔（ ）
a.容易
b.困难
c.难易相当。
9．矩形花键各要素的代号为：键数（N ）、小径（d ）、大径（D ）、键宽（B ），则在图样上的
标记代号的顺序为（ ）。
a ．N ×d ×D ×B
b ．B ×N ×d ×D
c ．
d ×D ×B ×N
10．下列齿轮公差标注中，第（ ）种是正确的。
a.87 FL GB10095-88
b. 877 FL A GB10095-88
c.8-7-7 FL GB10095-88
d. 8-7-7-F-LA GB10095-88
四、计算题：（共 34分）
1． 将
)/(67100
045
.0023.0035.00+++n H φ改写成同名基轴制配合代号，画出尺寸公差带图，写出转换后
的孔和轴的上下偏差值，计算极限间隙或过盈。
（10分）
2．某向心轴承,内圈内径公差为12μm ,与轴配合,轴尺寸为φ30600020015
k ++..。
试画出尺寸公差带图,并计算间隙或过盈,说明配合的种类。
（5分）
3. 已知某仪器的标准偏差0.002mm σ=±，若9次测量值的算术平均值为20.032mm,
其中，第1次测量值为20.029mm 。
写出以第1次测量值作为测量结果的表达式和以9次算术平均值作为测量结果的表达式。
(5分)
4．有一螺栓M16×2—6g ，加工后测得结果为：单一中径'
2d =14.6mm ，40P
m μ∑∆=-，35'2α∆=+左
，50'2α∆=-右。
已知d 2=14.701mm ，es=-38μm ，2160d T m μ=。
试判断该
螺栓的合格性。
（10分）
（提示： 1.732|P
f P ∑=∆，1
2
122
0.073(||||)
2
2
f P k k ααα=∆
+∆
）
5．有一7级精度的直齿圆柱齿轮，其模数m n =2mm ，齿数Z=30，齿形角α=20º。
即：
F r =0.036μm ,F w =28μm ,F p =45μm 。
现测得其误差项目ΔF r =20μm ，ΔF W =30μm ， ΔF P =35μm ，试问该齿轮的第Ι公差组是否合格？(4分)
五、改错题（8分）
改正下图各项形位公差标注中的错误（不得改变原形位公差项目）。
六、标注题：（18分）
试将下列技术要求标注在下图上：
1.
φ20F7孔中心线对C面的垂直度公差为φ0.015mm；2.φ30k6轴心线对φ20F7孔中心线的同轴度公差为0.01mm；3.端面D对C面的平行度公差为0.02mm；4．
φ30k6的圆柱度公差为0.004mm；5.
φ20F7孔中心线在任意方向上的直线度公差为0.01mm，并要求遵守最大实
体实效边界。
6. φ20F7孔的Ra最大允许值为3.2m
μ；端面D的Ra的上限值为6.3m
μ。
