高压试验变压器的容量选择公式

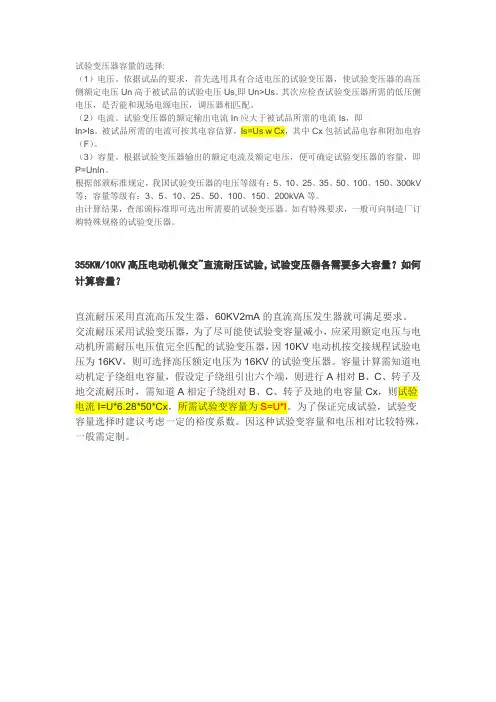

试验变压器容量的选择:（1）电压。

依据试品的要求，首先选用具有合适电压的试验变压器，使试验变压器的高压侧额定电压Un高于被试品的试验电压Us,即Un>Us。

其次应检查试验变压器所需的低压侧电压，是否能和现场电源电压，调压器相匹配。

（2）电流。

试验变压器的额定输出电流In应大于被试品所需的电流Is，即In>Is。

被试品所需的电流可按其电容估算，Is=Us w Cx，其中Cx包括试品电容和附加电容（F）。

（3）容量。

根据试验变压器输出的额定电流及额定电压，便可确定试验变压器的容量，即P=UnIn。

根据部颁标准规定，我国试验变压器的电压等级有：5、10、25、35、50、100、150、300kV 等；容量等级有：3、5、10、25、50、100、150、200kVA等。

由计算结果，查部颁标准即可选出所需要的试验变压器。

如有特殊要求，一般可向制造厂订购特殊规格的试验变压器。

355KW/10KV高压电动机做交~直流耐压试验，试验变压器各需要多大容量？如何计算容量？直流耐压采用直流高压发生器，60KV2mA的直流高压发生器就可满足要求。

交流耐压采用试验变压器，为了尽可能使试验变容量减小，应采用额定电压与电动机所需耐压电压值完全匹配的试验变压器，因10KV电动机按交接规程试验电压为16KV，则可选择高压额定电压为16KV的试验变压器。

容量计算需知道电动机定子绕组电容量，假设定子绕组引出六个端，则进行A相对B、C、转子及地交流耐压时，需知道A相定子绕组对B、C、转子及地的电容量Cx，则试验电流I=U*6.28*50*Cx，所需试验变容量为S=U*I。

为了保证完成试验，试验变容量选择时建议考虑一定的裕度系数。

因这种试验变容量和电压相对比较特殊，一般需定制。

变压器试验基本计算公式一、电阻温度换算：不同温度下的电阻可按下式进行换算：R=Rt（T+θ）/（T+t）θ：要换算到的温度；t：测量时的温度；Rt：t温度时测量的电阻值； T ：系数，铜绕组时为234.5，铝绕组为224.5。

二、电阻率计算：ρ=RtS/L R=（T+θ）/（T+t）电阻参考温度20℃三、感应耐压时间计算：试验通常施加两倍的额定电压，为减少励磁容量，试验电压的频率应大于100Hz，最好频率为150-400Hz，持续时间按下式计算：t=120×fn/f，公式中：t为试验时间，s；fn为额定频率，Hz；f为试验频率， Hz。

如果试验频率超过400 Hz，持续时间应不低于15 s。

四、负载试验计算公式：通常用下面的公式计算：Pk =（Pkt+∑In2R×（Kt2-1））/Kt式中：Pk为参考温度下的负载损耗；Pkt为绕组试验温度下的负载损耗；Kt为温度系数；∑In2R为被测一对绕组的电阻损耗。

三相变压器的一对绕组的电阻损耗应为两绕组电阻损耗之和，计算方法如下：“Y”或“Yn ”联结的绕组：Pr=1.5In2Rxn=3 In2Rxg；“D”联结的绕组：Pr=1.5In2Rxn=In2Rxg。

式中：Pr为电阻损耗；In为绕组的额定电流；Rxn为线电阻；Rxg为相电阻。

五、阻抗计算公式：阻抗电压是绕组通过额定电流时的电压降，标准规定以该压降占额定电压的百分数表示。

阻抗电压测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，阻抗电压应按下列公式折算并校准到表四所列的参考温度。

ekt=（Ukt ×In）/（Un×Ik）×100%， ek=1)-(K)/10S(Pe22Nkt2kt %式中：ekt为绕组温度为t℃时的阻抗电压，%；U kt 为绕组温度为t℃时流过试验电流Ik的电压降，V；Un为施加电压侧的额定电压，V；In为施加电压侧的额定电流，A；ek为参考温度时的阻抗电压，%；P kt 为t℃的负载损耗，W；Sn为额定容量，kVA；Kt为温度系数。

变压器容量计算方法
变压器的容量计算方法是根据所需的负荷电流和所需的电压来确定的。

这里给出两种常用的计算方法：
方法一：根据负荷电流计算
1. 确定负荷电流：根据需要供电的设备的额定电流和数量，计算总的负荷电流。

2. 选择变压器的额定电流：选择一个接近或稍大于负荷电流的变压器额定电流。

3. 计算变压器容量：根据变压器额定电流和所需的电压，使用下式计算变压器容量：
容量（kVA）= 变压器额定电流（A） ×所需电压（V） / 1000
方法二：根据负荷功率计算
1. 确定负荷功率：根据需要供电的设备的额定功率和数量，计算总的负荷功率。

2. 计算负荷电流：根据负荷功率和所需电压，使用下式计算负荷电流：
电流（A）= 功率（W） / 电压（V）
3. 选择变压器的额定电流：选择一个接近或稍大于负荷电流的
变压器额定电流。

4. 计算变压器容量：根据变压器额定电流和所需的电压，使用下式计算变压器容量：
容量（kVA）= 变压器额定电流（A） ×所需电压（V） / 1000
以上两种方法可以根据实际情况选择其中一种来计算变压器的容量。

一、概述HCYD(JZ)系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。

HCYD(JZ)系列轻型交直流高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。

是高压试验中必不可少的重要设备。

二、产品结构HCYD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。

初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

其外部结构图见图1，内部结构图见图2。

图1：单台HCYD(JZ)、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在HCYD(JZ)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

三、工作原理HCYD(JZ)、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入XC/TC(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至HCYD(JZ)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

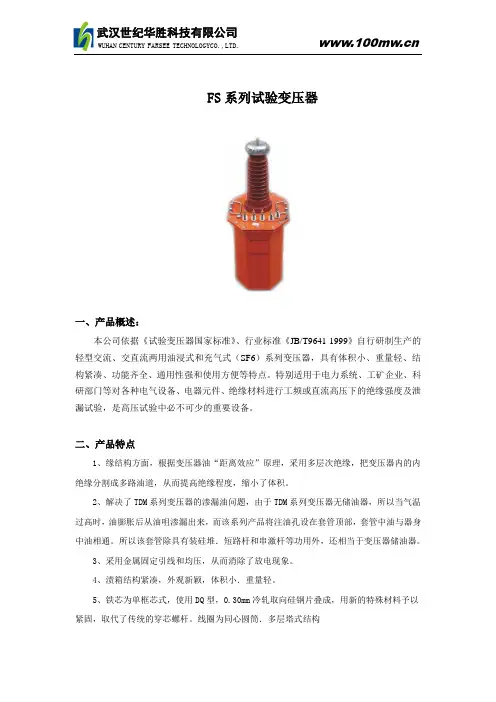

FS系列试验变压器一、产品概述：本公司依据《试验变压器国家标准》、行业标准《JB/T9641-1999》自行研制生产的轻型交流、交直流两用油浸式和充气式（SF6）系列变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中必不可少的重要设备。

二、产品特点1、缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

2、解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。

所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。

3、采用金属固定引线和均压，从而消除了放电现象。

4、渍箱结构紧凑，外观新颖，体积小．重量轻。

5、铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。

线圈为同心圆筒．多层塔式结构三、产品结构油浸式、充气式试验变压器结构分别如图1和图2所示。

图1油浸式试验变压器图2充气式试验变压器1-短路杆D 2-均压球 3-变压器套管 4-变压器提手 5-油阀 6、7—输入端子a、x8、9—测量端子E、F 10—变压器外壳接地端 11—高压尾X12—高压输出A 13—高压硅堆（交流变压器无）14、外壳15、阀门及压力表（油浸式试验变压器无）轻型高压试验变压器采用单框式铁芯结构。

初级绕组绕在铁芯上，高压绕组在外。

这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。

图1所示的油浸式试验变压器外壳制成与器芯配合较佳的八角形结构，整体外观显得美观大方。

图2所示的充气式试验变压器的外壳采用圆柱罐式容器结构，能承受0.8Mpa压强。

变压器容量6.3MVA Y/△-11一次侧电压(UAB)110kV 二次侧电压(Uab)10kV一次侧电流值(IA )33.07A 二次侧电流值(Ia)363.73A 一次侧CT变比50二次侧CT变比800一次侧CT电流(IA')0.661A TAP1高压侧基准值二次侧CT电流(Ia')0.455A TAP2低压侧基准值比率制动启动值0.23门槛值高压侧CT电流0.263A 低压侧CT电流0.105A计算方法：绕组1=比率制动差动保护启动值*H侧电流基准值*1.732绕组2=比率制动差动保护启动值*L侧电流基准值比率斜率0.40制动系数选取试验点 Ires1.00制动电流Iop0.40差动电流IH'1.20IL'0.80高压侧CT电流(IA)1.375A 低压侧CT电流(Ia)0.364A 与IA反相补偿电流(Ic)0.546A 与IA同相计算方法：差动电流：Ih-IL=0.4，制动电流：绕组1=制动元件动作电流启动值* H侧电流基绕组2=制动元件动作电流启动值* L侧电流基补偿电流=绕组1制动元件动作电流启动值* L 差动速断试验差动速断值7.00Iop.max 高压侧CT电流8.018A比率制动折线1百分比试验差动保护整定保护起动门槛值试验变压器差动保护计算模型额定运行情况低压侧CT电流 3.183A计算方法：绕组1=差动速断值*H侧电流基准值*1.732绕组2=差动速断值*L侧电流基准值备注：I'H,I'L均为变压器运行时的标幺值，且相差180度。

高压试验设备10kv变压器耐压试验标准高压试验设备10kv变压器耐压试验标准的容量选择标称试验变压器容量Pn的确定公式:Pn=KVn2ωCt×10-9。

式中: Pn----标称试验变压器容量(KVA)。

Vn-----试验变压器的额定输出高压的有效值(KV)。

K-------安全系数。

K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct------被试品的电容量(PF)。

ω----角频率，ω=2πf，f-----试验电源的频率。

被试设备的电容量Ct可由交流电桥测出。

Ct的变化很大，可由设备的类型而定。

典型数据如下:简单的桥式或悬式绝缘子:几十微法。

简单的分级套管:100 – 1000PF。

电压互感器:200 – 500PF。

电力变压器: < 1000KVA - 1000PF> 1000KVA 1000 – 10000PF。

高压电力电缆和油浸纸绝缘:250 – 300PF/m。

气体绝缘: 60PF/m。

封闭变电站，SF6气体绝缘:100 – 10000PF。

对于不同的试验电压Vn，选择不同的(适当的)安全系数K。

以上列出不同的Vn所选用的K值供参考:Vn=50 – 100KV K=4 Vn=150 – 300KV K=3 Vn > 300KV K=2。

高压试验设备10kv变压器耐压工作原理：交流交直流试验变压器：将工频电源输入操作箱(或操作台)，经自耦调压器调节电压输入至试验变压器的初级绕组。

根据电磁感应原理，在次级(高压)绕组可获得工频高压。

此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。

只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

带抽头试验变压器为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出。

已知变压器容量，求其各电压等级侧额定电流：口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀 c ：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

变压器计算公式口诀已知变压器容量，求其各电压等级侧额定电流口诀a：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀b：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀c中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

一、概述GZ系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的。

全套装置由YDJ（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。

适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

1.1 产品分类产品分为一体式装置和分体式装置两类。

1.2 产品型号产品型号：GZ X --- XXX / XXX装置额定输出电压（kV）装置额定容量（kVA）分体式（F）、一体化（Y）工频高压试验装置二、产品结构高压试验变压器采用单框芯式铁芯结构。

初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

其外部结构图见图1，内部结构图见图2。

图1：单台试验变压器图2：单台试验变压器内部结构图外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。

三、工作原理GZ系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。

高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。

通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

1、图3. GZ系列工频高压试验装置工作原理图图4：三台试验变压器串级接线原理图图中：P—容量(kV A) V—电压(kV) G1、G2—绝缘支架2、三台试验变压器串级获得更高电压的接线原理见图5。

各用电单位变压器台数及容量的选择1.变电所1变压器台数及容量的选择(1) 由负荷统计表可知变电所1的总计算负荷P ∑=1029.6kw, Q ∑= 1204.632kvar(2) 变电所1的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑0.93 =1204.632-800=404.632kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.93>0.9此时=∑S 22)(C Q Q -∑+∑P=1106.25KV A(3)变电所1的变压器选择由于用电单位及车间均属于二级负荷且变电所1的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

故每台变压器分担总负荷容量的70%。

1NT S=0.7*=∑S 0.7*1106.25=774.375KV A所以根据容量的要求，选定变电所1变压器型号为SL7-1000/10，各参数如下：空载损耗=∆P 0 1.8KW 负载损耗=∆P k 11.6KW 阻抗电压=%K U 4.5 空载电流=%0I 1.1(4) 计算每台变压器功率损耗（n=1）S=121S =553.125KV A=∆P T 0.015*S=0.015*553.125=8.29KW T Q ∆= 0.06*S=0.06*553.125=33.188kvar2.变电所2变压器台数及容量的选择(1)由负荷统计表可知变电所1的总计算负荷P ∑=897.813kw, Q ∑= 968.04kvar(2) 变电所2的无功补偿（根据要求功率因数提高到0.9以上） 无功补偿容量试取C Q =800kvar补偿以后：Q ∑= 968.04-800=168.04kvar∂cos =2)(2C Q Q -∑+∑P∑P=0.98>0.9此时=∑S 22)(C Q Q -∑+∑P=907.9KV A(3)变电所2的变压器选择由于用电单位及车间均属于二级负荷且变电所2的负荷容量较大，为保证供电可靠性，选择两台变压器双回路供电。

变压器试验基本计算公式一、电阻温度换算：不同温度下的电阻可按下式进行换算：R=Rt（T+θ）/（T+t）θ：要换算到的温度；t：测量时的温度；R t：t温度时测量的电阻值； T ：系数，铜绕组时为234.5，铝绕组为224.5。

二、电阻率计算：ρ=RtS/L R=（T+θ）/（T+t）电阻参考温度20℃三、感应耐压时间计算：试验通常施加两倍的额定电压，为减少励磁容量，试验电压的频率应大于100Hz，最好频率为150-400Hz，持续时间按下式计算：t=120×fn/f，公式中：t为试验时间，s；fn为额定频率，Hz；f为试验频率， Hz。

如果试验频率超过400 Hz，持续时间应不低于15 s。

四、负载试验计算公式：通常用下面的公式计算：Pk =（Pkt+∑In2R×（Kt2-1））/Kt式中：Pk为参考温度下的负载损耗；Pkt为绕组试验温度下的负载损耗；Kt为温度系数；∑In2R为被测一对绕组的电阻损耗。

三相变压器的一对绕组的电阻损耗应为两绕组电阻损耗之和，计算方法如下：“Y”或“Yn ”联结的绕组：Pr=1.5In2Rxn=3 In2Rxg；“D”联结的绕组：Pr=1.5In2Rxn=In2Rxg。

式中：Pr为电阻损耗；In为绕组的额定电流；Rxn为线电阻；Rxg为相电阻。

五、阻抗计算公式：阻抗电压是绕组通过额定电流时的电压降，标准规定以该压降占额定电压的百分数表示。

阻抗电压测量时应以三相电流的算术平均值为准，如果试验电流无法达到额定电流时，阻抗电压应按下列公式折算并校准到表四所列的参考温度。

ekt=（Ukt ×In）/（Un×Ik）×100%， ek=1)-(K)/10S(Pe22Nkt2kt %式中：ekt为绕组温度为t℃时的阻抗电压，%；U kt 为绕组温度为t℃时流过试验电流Ik的电压降，V；Un为施加电压侧的额定电压，V；In为施加电压侧的额定电流，A；ek为参考温度时的阻抗电压，%；P kt 为t℃的负载损耗，W；Sn为额定容量，kVA；Kt为温度系数。

根据负荷选变压器计算公式在电力系统中，变压器是一种非常重要的设备，用于将电压从一级变换到另一级。

在选择变压器时，需要考虑负载的大小，以确保变压器能够满足系统的需求。

本文将介绍根据负荷选变压器的计算公式，帮助读者了解如何正确选择变压器。

首先，我们需要了解一些基本的概念。

在电力系统中，变压器通常用于将高压电能变换成低压电能，或者将低压电能变换成高压电能。

变压器的主要作用是改变电压的大小，以适应不同的负载需求。

在选择变压器时，需要考虑负载的大小，以确保变压器能够正常运行并满足系统的需求。

根据负荷选变压器的计算公式可以用来确定变压器的额定容量。

变压器的额定容量是指变压器能够持续供应的最大负载。

在计算变压器的额定容量时，需要考虑负载的功率因素、负载的类型、以及负载的大小。

根据负荷选变压器的计算公式如下：变压器的额定容量 = 负载的功率 / 负载的功率因素。

其中，负载的功率可以通过测量负载的电流和电压来得到。

负载的功率因素是指负载的有功功率与视在功率之比，通常用来衡量负载的电力效率。

根据负荷选变压器的计算公式，可以得出变压器的额定容量，从而选择合适的变压器。

在实际应用中，根据负荷选变压器的计算公式可以帮助工程师选择合适的变压器，以确保系统的正常运行。

在选择变压器时，还需要考虑变压器的损耗、效率、以及安全性能。

因此，工程师需要综合考虑多个因素，以选择最合适的变压器。

除了根据负荷选变压器的计算公式外，工程师还需要考虑变压器的其他性能参数，以确保变压器能够满足系统的需求。

例如，变压器的额定电压、额定频率、绕组接线方式、绝缘等级等都是需要考虑的因素。

因此，在选择变压器时，需要进行全面的分析和评估，以确保选择合适的变压器。

总之，根据负荷选变压器的计算公式可以帮助工程师选择合适的变压器，以满足系统的需求。

在选择变压器时，需要综合考虑负载的大小、功率因素、以及其他性能参数，以确保变压器能够正常运行并满足系统的需求。

希望本文能够帮助读者了解如何根据负荷选变压器的计算公式选择合适的变压器。
