过程控制课后习题答案
1.试写出可用于控制三台电机的过程控制图：
答案：
2.试给出控制酒精灯火程序的过程控制图：
答案：
3.试给出用于检测温度的过程控制图：
答案：
4.试给出控制信号延时的过程控制图：
答案：
5.试给出用于控制自动给水机的过程控制图：
答案：
6.试分析控制温度过程所涉及的控制逻辑：
答案：
当输入变量（温度）超过一定上限时，启动冷却过程；当输入变量（温度）低于一定下限时，启动加热过程；当输入变量（温度）在上下限之间时，保持恒定温度。
7.试给出控制地热泵的过程控制图：
答案：
8.试给出控制回路调节的过程控制图：
答案：
9.试给出控制蒸发器运行的过程控制图：答案：
10.试给出控制风机的过程控制图：。
反应器温度控制系统1)该温度控制系统的方块图反应器温度控制系统方块图(2)被控对象：反应器；被控变量：反应器内的温度；控制变量：冷却水流量。
可能影响被控变量的干扰因素主要有A、B 两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。
锅炉是化工、炼油等企业中常见的主要设备。
汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。
水位过高，会使蒸汽带液。
降低了蒸汽的质量和产量，甚至会损坏后续设备。
而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。
因此，必须对汽包水位进行严格的控制。
图1-16 是一类简单锅炉汽包水位控制示意图，要求：(1) 画出该控制系统方块图；(2) 指出该系统中被控对象、被控变量、操纵变量、扰动变量各是什么?(3) 当蒸汽负荷忽然增加，该系统如何实现自动控制？(1) (2) 被控对象：锅炉汽包。
被控变量：锅炉汽包水位。
操纵变量：锅炉给水量。
扰动量：冷水温度、压力、蒸汽压力、流量，燃烧状况等。
(3) 当蒸汽负荷突然增加，会导致汽包水位下降，液位变送器检测到液位h 下降信号并与设定水位h0 进行比较，将偏差信号传给控制器，控制器使执行器动作，增大阀门开度，使冷却水流量增加，从而降低加热室燃烧程度，进一步使得汽包液位升高。
P17-P18 ，精度等级为用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种?解：(1)热电偶的热电势只有当TO (或tO )恒定是才是被测温度T (或t)的单值函数。
热电偶标准分度表是以T0= 0 C为参考温度条件下测试制定的，只有保持T0= 0C,才能直接应用分度表或分度曲线。
若TO M 0C,则应进行冷端补偿和处理。
(2)冷端温度补偿的方法有：延长导线法，0C恒温法，冷端温度修正法，冷端温度自动补AD59O 是一个电流型集成式温度测量元件，能够从端口输出与绝对温度成比例的电流，然后利用利用10K 电阻将电流信号转换为相应的电压变化值，由变送器送给单片机进行A/D 采样，最后由单片机显示输出，得到测量的温度。
过程控制系统和仪表课后习题集答案完整版第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解答：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
⼆者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
《过程控制系统》习题解答1-2 与其它自动控制相比，过程控制有哪些优点？为什么说过程控制的控制过程多属慢过程？过程控制的特点是与其它自动控制系统相比较而言的。
一、连续生产过程的自动控制连续控制指连续生产过程的自动控制，其被控量需定量控制，而且应是连续可调的。
若控制动作在时间上是离散的（如采用控制系统等），但是其被控量需定量控制，也归入过程控制。
二、过程控制系统由过程检测、控制仪表组成过程控制是通过各种检测仪表、控制仪表和电子计算机等自动化技术工具，对整个生产过程进行自动检测、自动监督和自动控制。
一个过程控制系统是由被控过程和检测控制仪表两部分组成。
三、被控过程是多种多样的、非电量的现代工业生产过程中，工业过程日趋复杂，工艺要求各异，产品多种多样；动态特性具有大惯性、大滞后、非线性特性。
有些过程的机理（如发酵等）复杂，很难用目前过程辨识方法建立过程的精确数学模型，因此设计能适应各种过程的控制系统并非易事。
四、过程控制的控制过程多属慢过程，而且多半为参量控制因为大惯性、大滞后等特性，决定了过程控制的控制过程多属慢过程；在一些特殊工业生产过程中，采用一些物理量和化学量来表征其生产过程状况，故需要对过程参数进行自动检测和自动控制，所以过程控制多半为参量控制。
五、过程控制方案十分丰富过程控制系统的设计是以被控过程的特性为依据的。
过程特性：多变量、分布参数、大惯性、大滞后和非线性等。
单变量控制系统、多变量控制系统；仪表过程控制系统、计算机集散控制系统；复杂控制系统，满足特定要求的控制系统。
六、定值控制是过程控制的一种常用方式过程控制的目的：消除或减小外界干扰对被控量的影响，使被控量能稳定控制在给定值上，使工业生产能实现优质、高产和低耗能的目标。
1-3 什么是过程控制系统，其基本分类方法有哪些？过程控制系统：工业生产过程中自动控制系统的被控量是温度、压力、流量、液位、成分、粘度、湿度和pH等这样一些过程变量的系统。
过程控制系统第三版科学出版社课后题答案讲解A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。
试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？反应器温度控制系统（1）该温度控制系统的方块图反应器温度控制系统方块图（2）被控对象：反应器；被控变量：反应器内的温度；控制变量：冷却水流量。
可能影响被控变量的干扰因素主要有A、B两种物料的温度、进料量，冷却水的压力、温度，环境温度的高低等。
锅炉是化工、炼油等企业中常见的主要设备。
汽包水位是影响蒸汽质量及锅炉安全的一个十分重要的参数。
水位过高，会使蒸汽带液。
降低了蒸汽的质量和产量，甚至会损坏后续设备。
而水位过低，轻则影响汽液平衡，重则烧干锅炉甚至引起爆炸。
因此，必须对汽包水位进行严格的控制。
图1-16是一类简单锅炉汽包水位控制示意图，要求：(1)画出该控制系统方块图；(2)指出该系统中被控对象、被控变量、操纵变量、扰动变量各是什么?(3)当蒸汽负荷忽然增加，该系统如何实现自动控制？(1)(2)被控对象：锅炉汽包。
被控变量：锅炉汽包水位。
操纵变量：锅炉给水量。
扰动量：冷水温度、压力、蒸汽压力、流量，燃烧状况等。
(3)当蒸汽负荷突然增加，会导致汽包水位下降，液位变送器检测到液位h下降信号并与设定水位h0进行比较，将偏差信号传给控制器，控制器使执行器动作，增大阀门开度，使冷却水流量增加，从而降低加热室燃烧程度，进一步使得汽包液位升高。
P17-P18，精度等级为用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种?解：（1）热电偶的热电势只有当T0（或t0）恒定是才是被测温度T（或t）的单值函数。
热电偶标准分度表是以T0＝0℃为参考温度条件下测试制定的，只有保持T0＝0℃，才能直接应用分度表或分度曲线。
若T0≠0℃，则应进行冷端补偿和处理。
（2）冷端温度补偿的方法有：延长导线法，0℃恒温法，冷端温度修正法，冷端温度自动补偿法等。

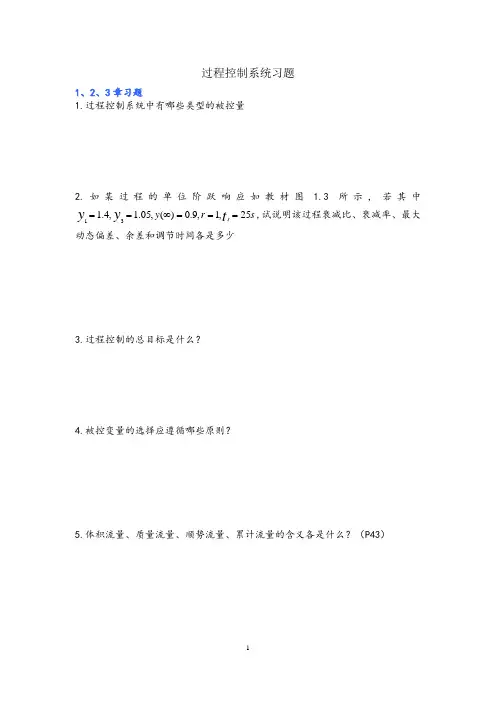

过程控制系统习题1、2、3章习题1.过程控制系统中有哪些类型的被控量2.如某过程的单位阶跃响应如教材图 1.3所示，若其中s r y t y y s 25,1,9.0)(,05.1,4.131===∞==,试说明该过程衰减比、衰减率、最大动态偏差、余差和调节时间各是多少3.过程控制的总目标是什么？4.被控变量的选择应遵循哪些原则？5.体积流量、质量流量、顺势流量、累计流量的含义各是什么？（P43）6.什么是控制阀的可控范围？在串并联管道中可调范围为什么会变化？7.如果控制发的旁路流量较大，会出现什么情况？8.已知阀的最大流量为30,/503max ==R h m Q 可调范围 (1)计算其最小流量Q min ，并说明Q min 是否就是阀的泄漏量（2）若阀特性为直线流量特性，问在理想情况下阀的相对形成l/L=0.2及0.8时的流量值Q 。
第四章课后习题1.一台量程为0~800mm 的液面计用水检验时，当水柱高度从400mm 增至500mm 时，控制部分输出由6mA 增至14mA ，问比例度为多少？（输出范围为4~20mA ）2.什么是微分时间？它对系统过渡过程有什么影响？3.为什么积分调节能消除余差（P73）4.试述P.I.D 调节的各自特点及使用场合5.某控制系统用4：1衰减曲线法征订控制器参数，测得min 5%,25==T s s δ，试确定P.I 和PID 作用时控制器参数6.某电动比例控制器的测量范围是0~1000℃，其输出4~20mA ，当温度变化量为100℃，比例带为80%时，控制器的输出变化量是多少？7.某控制系统用稳定边界法整定参数，已知min,4%,20==T k k δ试分别确定P 、PI 、PID 的控制参数8.某控制系统用4：1衰减曲线法整定控制器参数，已测得min 6%,40==T s s δ，试确定P 、PI 、PID 作用时控制器的参数。
第五章习题课后习题5.1、5.3，5.4、5.7、5.9第六章习题1.什么是比例控制系统？常用的比例控制方案有哪些？有无开方器对比例控制系统有何影响？2.什么是均匀控制？常用的均匀控制方案有哪几种？3.均匀控制系统有些什么特点？4.若比值h kg h kg k Q Q Q Q /2/6,410103max 13max 212⨯=⨯===，,当流量测量不加开方器，试求比值系数k ，，这时系统会出现什么问题？如何解决？。

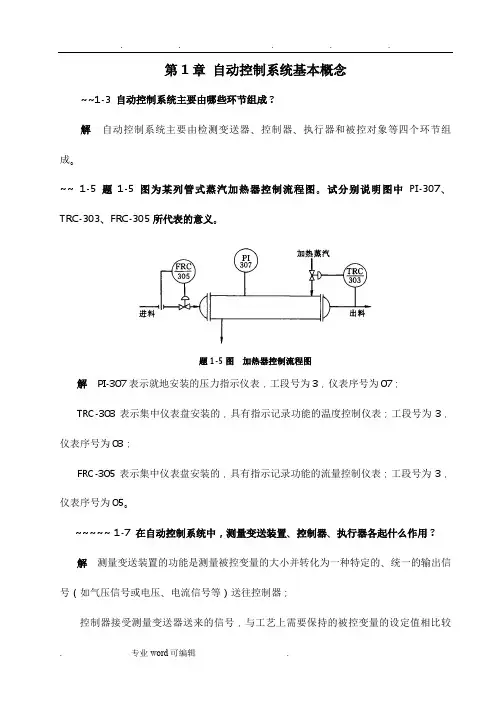

. . . . .第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成？解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。
~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。
试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。
题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。
~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。
~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。
被控变量——被控对象内要求保持设定值的工艺参数。
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。
它可以是恒定的，也可以是能按程序变化的。
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。
或实现控制作用的变量。
操纵介质(操纵剂)——用来实现控制作用的物料。
~~~1-11 题l-11图所示为一反应器温度控制系统示意图。
A、B两种物料进入反应器进行反应，通过改变进入夹套的冷却水流量来控制反应器内的温度不变。
WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
过程控制系统第二版课后答案【篇一：过程控制系统与仪表课后习题答案完整版】>1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样 2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式 5．过程控制系统由规范化的过程检测控制仪表组成 1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。
组成：参照图1-1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（p）控制、比例积分（pi）控制，比例、积分、微分（pid）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
过程控制课后习题答案过程控制课后习题答案过程控制是一门涉及工程领域的重要学科，它主要研究如何通过控制系统来实现对工业过程的自动化控制。
在学习过程控制的过程中，课后习题是巩固知识和提高能力的重要途径。
下面将为大家提供一些过程控制课后习题的答案，希望能对大家的学习有所帮助。
1. 什么是过程控制系统？答案：过程控制系统是指通过传感器采集过程变量的信息，经过控制器进行处理，再通过执行器对过程进行调节，从而实现对过程的自动化控制的一种系统。
它由传感器、控制器和执行器组成。
2. 什么是反馈控制？答案：反馈控制是一种常见的控制方式，它通过比较实际输出与期望输出之间的差异，将差异信号作为反馈信号输入到控制器中，从而调整控制器的输出信号，使实际输出逐渐趋近于期望输出。
3. 什么是前馈控制？答案：前馈控制是一种通过提前预测未来的扰动信号，并将其作为控制器的输入信号进行补偿的控制方式。
它可以在扰动进入系统之前对其进行抵消，从而提高系统的稳定性和响应速度。
4. 什么是PID控制器？答案：PID控制器是一种常用的控制器类型，它由比例控制、积分控制和微分控制三个部分组成。
比例控制根据误差的大小来调整输出信号，积分控制根据误差的累积来调整输出信号，微分控制根据误差的变化率来调整输出信号。
PID控制器可以通过调节三个部分的参数来实现对系统的精确控制。
5. 什么是开环控制和闭环控制？答案：开环控制是指控制器的输出信号不受系统状态的反馈影响，只根据输入信号进行调节的一种控制方式。
闭环控制是指控制器的输出信号受到系统状态的反馈影响，通过比较实际输出与期望输出之间的差异来调节输出信号的一种控制方式。
闭环控制具有更好的稳定性和鲁棒性。
6. 什么是控制系统的稳定性？答案：控制系统的稳定性是指系统在受到扰动或参数变化时，能够保持输出信号在可接受范围内波动或迅速恢复到期望值的能力。
稳定性是控制系统设计中非常重要的一个指标，它可以通过系统的传递函数或状态方程进行分析和评估。
第二章1什么是对象特性？为什么要研究对象特性？答：研究对象特性是设计控制系统的基础；为了能使控制系统能安全投运并进行必要的调试；优化操作。
2什么是对象的数学模型？静态数学模型与动态数学模型有什么区别？答：对对象特性的数学描述就叫数学模型。
静态：在输入变量和输出变量达到平稳状态下的情况。
动态：输出变量和状态变量在输入变量影响下的变化情况。
3建立对象的数学模型有什么意义？答：1,控制系统的方案设计；2控制系统的调试和调节器参数的确定；3制定工业过程操作优化方案；4新型控制方案及控制策略的确定；5计算机仿真与过程培训系统；6设计工业过程的故障检测与诊断系统。
4建立对象的数学模型有哪两种方法？答：机理建模和实验建模。
机理建模：由一般到特殊的推理演绎方法，对已知结构、参数的物理系统运用相应的物理定律或定理，根据对象或生产过程的内部机理，经过合理的分析简化而建立起描述系统各物理量动静态性能的数学模型。
实验建模步骤：1确定输入变量与输出变量信号；2测试；3对数据进行回归分析。
5反应对象特性的参数有哪些？各有什么物理意义？他们对自动控制系统有什么影响？答：K—放大系数。
对象从新稳定后的输出变化量与输入变化量之比。
T—时间参数。
时间参数表示对象受到输入作用后，被控变量的变化快慢。
桃—停滞时间。
输入发生变化到输出发生变化之间的时间间隔。
6评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。
衰减比：等于两个相邻的同向波峰值之比n；过渡过程的最大动态偏差：对于定值控制系统，是指被控参数偏离设定值的最大值A；超调量：第一个波峰值y与最终稳态值y之比的百分数；残余偏差C：过渡过程结束后，被控参数所达到的新稳态Y与设定值之间的偏差。
调节时间：从过渡过程开始到过渡过程结束所需的时间；振荡频率：过渡过程中相邻两同向波峰之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。
第三章12选择调节器控制规律的依据是什么？若已知过程的数学模型，怎样来选择pid控制规律？1根据桃0/T0比值来选择。
若比值小于，选PI，若在与之间，选用PI或者PID，若大于，就需要用到串级控制。
2根据过程特性来选择控制器的控制规律。
P：过渡时间短，克服干扰能力大。
常用于负荷变化小，自平衡能力强，对象控制通道中的滞后时间与时间常数之比小，允许余差存在，控制质量要求不高的场合。
PI：适合用于调节通道滞后小，负荷变化小，不允许有余差的场合。
PD：积分消除余差，微分提高系统稳定性。
适合用于调节通道滞后大的场合。
PID：对象控制通道中的滞后时间与时间常数之比大，通道滞后大控制要求较高。
13一个自动控制系统，在比例控制的基础上分别增加：1适当的积分作用；2适当的微分作用。
试问：（1）这两种情况对系统的稳定性，最大动态偏差，余差分别有什么影响？（2）为了得到相同的系统稳定性，应如何调整系统调节器的比例度，说明理由(1)P，减小余差，稳定性不变，最大动态偏差不变D,增强系统稳定性，最大动态偏差减小，余差不变（2）1将控制器的积分时间放在最大值，微分时间放在最小值，比例度放在最大值后，让系统投入运行。
2逐渐减小比例度，且每改变一次，都通过改变设定值给系统施加一个阶跃干扰，同事观察系统输出，直到过渡过程出现等幅振荡为止。
此时为临界比例度和临界振荡周期。
3根据临界比例度和临界周期，根据相应公式求出控制器的个整定参数。
4将控制器的比例度换成正定的值，然后依次按积分时间和微分时间设置为整定值，加入干扰后，还可以适当调整。
15第四章1．什么叫串级控制系统？绘制其结构方框图。
串级控制系统是由两个控制器的串接组成，一个控制器的输出做为另一个控制器的设定值，两个控制器有各自独立的测量输入，有一个控制器的给定由外部设定。
2．与单回路控制系统相比，串级控制系统有哪些主要特点？多了一个副回路，形成双闭环。
特点：主控制器输出改变副控制器的设定值，故副回路构成的是随动系统，设定值是变化的。
在串级控制系统中，由于引入了一个副回路，不仅能及早克服进入副回路的扰动，而且又能改善过程特性。
副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。
3．为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？①副回路的快速作用，对于进入副回路的干扰快速地克服，减小了干扰对主变量的影响；②引入副回路，改善了副对象的特性(减小副对象的相位滞后)，提高了主回路的响应速度，提高了干扰的抑制能力；③副回路可以按照主回路的要求对副变量进行精确控制；④串级系统提高了控制系统的鲁棒性。
4．串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则？①将主要干扰包括在副回路；②副回路尽量包含多的干扰；③为保证副回路的快速响应，副对象的滞后不能太长；④为提高系统的鲁棒性，将具有非线性时变部分包含于副对象中；⑤需要对流量实现精确的跟踪时，将流量选为副对象。
5．串级控制系统通常可用在哪些场合？* 应用于容量滞后较大的过程* 应用于纯时延较大的过程* 应用于扰动变化激烈而且幅度大的过程* 应用于参数互相关联的过程* 应用于非线性过程6．前馈控制与反馈控制各有什么特点？绘制前馈控制系统结构方框图。
前馈：基于扰动来消除扰动对被控量的影响；动作“及时” ；只要系统中各环节是稳定的，则控制系统必然稳定；具有指定性补偿的局限性；控制规律取决于被控对象的特性。
反馈：基于偏差来消除偏差；“不及时”的控制；存在稳定性问题；对各种扰动均有校正作用；控制规律通常是P、PI、PD或PID等典型规律。
7．在什么条件下前馈控制效果最好？为什么一般不单独使用前馈控制方案？准确地掌握过程扰动通道的特点wf（s）及控制通道的特性wo（s）准确求出前馈控制wm（s）；克服可测不可控的扰动前馈控制室基于扰动的控制，扰动不止一个，难于把握属于开环控制，易受其他扰动干扰而无法控制其克服可测不可控的扰动，对于系统中其他扰动无抑制作用8．试述前馈控制系统的整定方法。
⑴前馈控制器的选择①用模拟表实施通过特定的前馈控制器，或采用运算单元自行构造；②用软件实现⑵参数整定①单纯的前馈控制，可视工艺要求进行参数整定；先调整，然后调整T1、T2②前馈—反馈相结合，先整定反馈系统，再重复步骤①。
9．什么是比值控制系统？常用的比值控制方案有哪些？并比较其优缺点，绘制各比值控制方案结构方框图。
实现两个或两个以上参数符合一定比例关系的控制系统，称为比值控制系统开环比值控制系统，单闭环比值控制系统，双闭环比值控制系统，变比值控制系统10．比值与比值系数有何不同？设计比值控制系统时需解决哪些主要问题？比值k=Q1/Q2,,是两个体积流量或重量之比，而比值参数是把比值k折算成比值器上，K’=k(Q1max/Q2max)主从动量确定；控制方案的选择；调节器控制规律的确定；正确选用流量计与变送器；比值控制系统的实施；比值参数的计算；比值控制系统参数的整定11．什么是均匀控制？常用的均匀控制方案有哪些？均匀控制是在连续生产过程中，各种设备前后紧密联系的情况提出来的一种特殊的控制①采用液位控制②采用液位和流量的串级控制③取液位和流量两个信号之差为被控变量双冲量均匀控制12．什么是分程控制？怎样实现分程控制？在分程控制中需注意哪些主要问题?在工业生产过程中，有时会遇到一个控制器去操纵几只阀门，若按输出信号的不同区间操作不同的阀门，这样的控制系统叫做分程控制系统。
尽量选用对数调节阀；采用分程信号重叠法；调节阀的泄漏量的大小13．什么是选择性控制？试述常用选择性控制方案的基本原理。
凡是在控制回路中引入选择器的系统称为选择性控制系统。
选择器位于调节器的输出端，对调节器输出信号进行选择的系统：两个调节器共用一个调节阀选择器位于调节器之前，对变送器的输出信号进行选择的系统：几个变送器合用一个调节器14．什么是积分饱和现象？如何消除选择性控制中的积分饱和现象？当选择器在控制器和控制阀之间，系统出现超限时，控制器应立即切换。
为保证及时切换，在偏差为零时，两个调节器应该有相同的输出。
当其中一个控制器或两个控制器采用PI作用时，一个调节器被另一个控制器切换后，偏差仍存在，且存在的时间较长，将产生积分饱和现象，使下一次不能及时切换。
由于偏差长时间存在，偏差为零时控制器输出仍要超出规定上、下限一段时间。
为了保持同步，常采用积分外反馈的办法。
采用选择器的输出，即控制调节阀的信号做为积分外反馈。
15．一般地说从结构上看，分程控制是由一只控制器控制两只控制阀，而选择性控制是由两只控制器控制一只控制阀，试绘制各自系统结构方框图。
16．什么是推断控制？两类“计算指标控制”是什么？推断控制：利用系统的数学模型，由可测信息将不测输出推算出来实现反馈控制；或将不可测扰动推算出来实现前馈控制。
由辅助输出推算控制指标，作为被控变量的测量值；以某辅助输出变量为被控变量，其设定值由控制指标算式推算出来。
17．试述复杂控制系统有哪些？它们都是为什么目的而开发的？1串级控制系统：改善控制质量2前馈控制系统：扰动出现时就能够进行控制3比值控制系统：根据某一流量的变化调节另一流量4均匀控制系统：使前后设备在物料供求上相互兼顾均匀协调5分程控制系统：扩大控制阀的可调范围，使得在小流量时可实现更精确的控制用于满足工艺上操作的特殊要求6选择性控制系统：7推断控制系统:被控对象的输出和扰动都不可测，无法设计一般的反馈和前馈控制。
22第七章1什么是集散控制系统？集散控制系统的特点有哪些？集散控制系统是以微处理器为基础的对生产过程进行集中监视、操作、管理和分散控制的集中分散控制系统，简称DCS系统特点：1系统构成灵活 2操作管理便捷 3控制功能丰富4信息资源共享 5安装调试方便 6安全可靠性高2与仪表控制系统相比较，集散控制系统有哪些相同处？有哪些不同处？仪表控制系统指由模拟式仪表组成的闭环控制系统，控制的作用是保证被控对象的一个最基本的运行单元能够按照预定的参数正常运行。
控制器的输入有两个：设定值和测量值；控制器的输出是对被控过程的控制。
特点：各部分的仪表分布于工业现场，系统按预先设定的控制规律进行工作，控制比较单一。
3与计算机直接控制相比较，集散控制系统的相同点和不同点？4集散控制系统中，现场控制站的任务是什么？依靠什么设备去完成这些任务？1主要任务是进行数据采集及处理，对被控对象实施闭环反馈控制，顺序控制和批量控制，用户可以根据不同的应用需要，选择不同的现场控制单元构成现场控制站。
2现场控制站包括：机柜，电源，机箱，I/O卡件，通信卡件，端子板，现场控制站需要满足这些设备才能去完成它的任务。
