CAD常用快捷键命令2017版

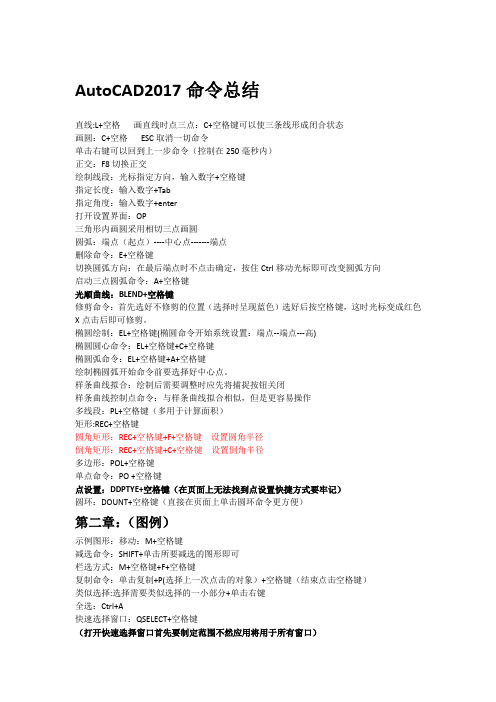

AutoCAD2017命令总结直线:L+空格画直线时点三点：C+空格键可以使三条线形成闭合状态画圆：C+空格ESC取消一切命令单击右键可以回到上一步命令（控制在250毫秒内）正交：F8切换正交绘制线段：光标指定方向，输入数字+空格键指定长度：输入数字+Tab指定角度：输入数字+enter打开设置界面：OP三角形内画圆采用相切三点画圆圆弧：端点（起点）----中心点-------端点删除命令：E+空格键切换圆弧方向：在最后端点时不点击确定，按住Ctrl移动光标即可改变圆弧方向启动三点圆弧命令：A+空格键光顺曲线：BLEND+空格键修剪命令：首先选好不修剪的位置（选择时呈现蓝色）选好后按空格键，这时光标变成红色X点击后即可修剪。

椭圆绘制：EL+空格键(椭圆命令开始系统设置：端点--端点---高)椭圆圆心命令：EL+空格键+C+空格键椭圆弧命令：EL+空格键+A+空格键绘制椭圆弧开始命令前要选择好中心点。

样条曲线拟合：绘制后需要调整时应先将捕捉按钮关闭样条曲线控制点命令：与样条曲线拟合相似，但是更容易操作多线段：PL+空格键（多用于计算面积）矩形:REC+空格键圆角矩形：REC+空格键+F+空格键设置圆角半径倒角矩形：REC+空格键+C+空格键设置倒角半径多边形：POL+空格键单点命令：PO +空格键点设置：DDPTYE+空格键（在页面上无法找到点设置快捷方式要牢记）圆环：DOUNT+空格键（直接在页面上单击圆环命令更方便）第二章：（图例）示例图形：移动：M+空格键减选命令：SHIFT+单击所要减选的图形即可栏选方式：M+空格键+F+空格键复制命令：单击复制+P(选择上一次点击的对象）+空格键（结束点击空格键）类似选择:选择需要类似选择的一小部分+单击右键全选：Ctrl+A快速选择窗口：QSELECT+空格键（打开快速选择窗口首先要制定范围不然应用将用于所有窗口）移动捕捉中点：M+空格键（选择需要移动捕捉的对象）按住Shift键单击右键选择中点移动制定距离：。

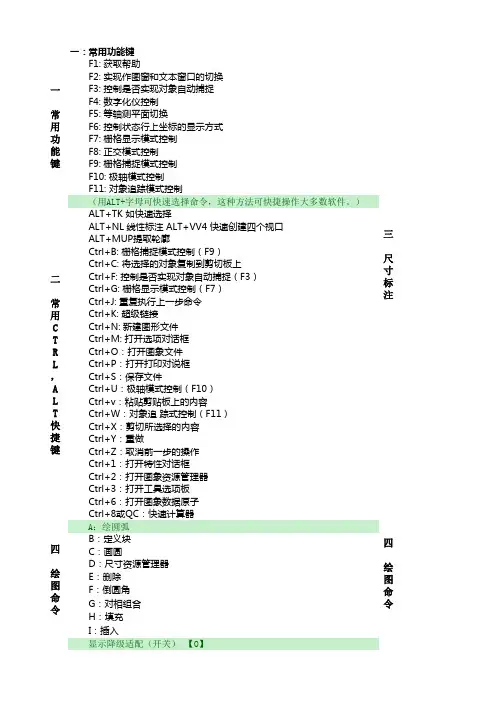

一：常用功能键 F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕捉 F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F10: 极轴模式控制 F11: 对象追踪模式控制 （用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

） ALT+TK 如快速选择 ALT+NL 线性标注 ALT+VV4 快速创建四个视口 ALT+MUP提取轮廓 Ctrl+B: 栅格捕捉模式控制（F9） Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+F: 控制是否实现对象自动捕捉（F3） Ctrl+G: 栅格显示模式控制（F7） Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 Ctrl+O：打开图象文件 Ctrl+P：打开打印对说框 Ctrl+S：保存文件 Ctrl+U：极轴模式控制（F10） Ctrl+v：粘贴剪贴板上的内容 Ctrl+W：对象追 踪式控制（F11） Ctrl+X：剪切所选择的内容 Ctrl+Y：重做 Ctrl+Z：取消前一步的操作 Ctrl+1：打开特性对话框 Ctrl+2：打开图象资源管理器 Ctrl+3：打开工具选项板 Ctrl+6：打开图象数据原子 Ctrl+8或QC：快速计算器 A：绘圆弧 B：定义块 C：画圆 D：尺寸资源管理器 E：删除 F：倒圆角 G：对相组合 H：填充 I：插入 显示降级适配（开关） 【O】四 绘图命令三 尺寸标注一 常用功能键四 绘图命令二 常用C T R L ，A L T 快捷键 适应透视图格点 【Shift】+【Ctrl】+【A】 排列 【Alt】+【A】 角度捕捉（开关） 【A】 动画模式 （开关） 【N】 改变到后视图 【K】 背景锁定（开关） 【Alt】+【Ctrl】+【B】 前一时间单位 【.】 下一时间单位 【，】 改变到上（Top）视图 【T】 改变到底（Bottom）视图 【B】 改变到相机（Camera）视图 【C】 改变到前（Front）视图 【F】 改变到等大的用户（User）视图 【U】 改变到右（Right）视图 【R】 改变到透视（Perspective）图 【P】 循环改变选择方式 【Ctrl】+【F】 默认灯光（开关） 【Ctrl】+【L】 删除物体 【DEL】 当前视图暂时失效 【D】 是否显示几何体内框（开关） 【Ctrl】+【E】 显示第一个工具条 【Alt】+【1】 专家模式棿佑（开关） 【Ctrl】+【X】 暂存（Hold）场景 【Alt】+【Ctrl】+【H】 取回(Fetch）场景 【Alt】+【Ctrl】+【F】 冻结所选物体 【6】 跳到最后一帧 【END】 跳到第一帧 【HOME】 显示/隐藏相机（Cameras） 【Shift】+【C】 显示/隐藏几何体（Geometry) 【Shift】+【O】 显示/隐藏网格(Grids) 【G】 显示/隐藏帮助（Helpers）物体 【Shift】+【H】 显示/隐藏光源（Lights) 【Shift】+【L】 显示/隐藏粒子系统（Particle Systems) 【Shift】+【P】 显示/隐藏空间扭曲（Space Warps）物体 【Shift】+【W】 锁定用户界面（开关） 【Alt】+【0】 匹配到相机（Camera）视图 【Ctrl】+【C】 材质（Material)编辑器【M】 最大化当前视图 （开关） 【W】 脚本编辑器 【F11】 新的场景 【Ctrl】+【N】 法线（Normal）对齐 【Alt】+【N】 向下轻推网格小键盘【-】 向上轻推网格小键盘【+】　材质编辑器令 NURBS表面显示方式【Alt】+【L】或【Ctrl】+【4】 NURBS调整方格1 【Ctrl】+【1】 NURBS调整方格2 【Ctrl】+【2】 NURBS调整方格3 【Ctrl】+【3】 偏移捕捉 【Alt】+【Ctrl】+【空格】 打开一个MAX文件 【Ctrl】+【O】 平移视图 【Ctrl】+【P】 交互式平移视图 【I】 放置高光(Highlight) 【Ctrl】+【H】 播放/停止动画 【/】 快速（Quick）渲染 【Shift】+【Q】 回到上一场景*作 【Ctrl】+【A】 回到上一视图*作 【Shift】+【A】 撤消场景*作 【Ctrl】+【Z】 撤消视图*作 【Shift】+【Z】 刷新所有视图 【1】 用前一次的参数进行渲染 【Shift】+【E】或【F9】 渲染配置 【Shift】+【R】或【F10】 在xy/yz/zx锁定中循环改变 【F8】 约束到X轴 【F5】 约束到Y轴 【F6】 约束到Z轴 【F7】 旋转（Rotate）视图模式 【Ctrl】+【R】或【V】 保存（Save）文件 【Ctrl】+【S】 透明显示所选物体（开关） 【Alt】+【X】 选择父物体 【PageUp】 选择子物体 【PageDown】 根据名称选择物体 【H】 选择锁定（开关） 【空格】 减淡所选物体的面（开关） 【F2】 显示所有视图网格（Grids）（开关） 【Shift】+【G】 显示/隐藏命令面板 【3】 显示/隐藏浮动工具条 【4】 显示最后一次渲染的图画 【Ctrl】+【I】 显示/隐藏主要工具栏【Alt】+【6】 显示/隐藏安全框 【Shift】+【F】 *显示/隐藏所选物体的支架 【J】 显示/隐藏工具条 【Y】/【2】 百分比（Percent）捕捉（开关） 【Shift】+【Ctrl】+【P】 打开/关闭捕捉（Snap) 【S】 循环通过捕捉点 【Alt】+【空格】 声音（开关） 【\】 间隔放置物体 【Shift】+【I】 改变到光线视图 【Shift】+【4】 以下包括3d s m a x 快捷键　视频编辑 循环改变子物体层级 【Ins】 子物体选择（开关） 【Ctrl】+【B】 帖图材质（Texture）修正 【Ctrl】+【T】 加大动态坐标 【+】 减小动态坐标 【-】 激活动态坐标（开关） 【X】 精确输入转变量 【F12】 全部解冻 【7】 根据名字显示隐藏的物体 【5】 刷新背景图像（Background) 【Alt】+【Shift】+【Ctrl】+【B】 显示几何体外框（开关） 【F4】 视图背景（Background) 【Alt】+【B】 用方框（Box）快显几何体（开关） 【Shift】+【B】 打开虚拟现实 数字键盘【1】 虚拟视图向下移动 数字键盘【2】 虚拟视图向左移动 数字键盘【4】 虚拟视图向右移动 数字键盘【6】 虚拟视图向中移动 数字键盘【8】 虚拟视图放大 数字键盘【7】 虚拟视图缩小 数字键盘【9】 实色显示场景中的几何体（开关） 【F3】 全部视图显示所有物体 【Shift】+【Ctrl】+【Z】 *视窗缩放到选择物体范围（Extents） 【E】 缩放范围 【Alt】+【Ctrl】+【Z】 视窗放大两倍 【Shift】+数字键盘【+】 放大镜工具 【Z】 视窗缩小两倍 【Shift】+数字键盘【-】 根据框选进行放大 【Ctrl】+【w】 视窗交互式放大 【[】 视窗交互式缩小 【]】 DRA：半径标注 DDI：直径标注 DAL：对齐标注 DAN：角度标注 END：捕捉到端点 MID：捕捉到中点 INT：捕捉到交点 CEN：捕捉到圆心 QUA：捕捉到象限点 TAN：捕捉到切点 PER：捕捉到垂足 NOD：捕捉到节点 NEA：捕捉到最近点 AA：测量区域和周长（area) ID：指定坐标 LI：指定集体（个体）的坐标 AL：对齐（align) AR： 阵列（array) AP：加载*lsp程系 AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框 ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell) SC：缩放比例 (scale) SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext) DI：测量两点间的距离 OI：插入外部对象 RE：更新显示 RO：旋转 LE：引线标注 ST：单行文本输入 La：图层管理器 J：对接 S：拉伸 T：多行文本输入 W：定义块并保存到硬盘中 L：直线 M：移动 X：炸开 V：设置当前坐标 U：恢复上一次操做 O：偏移 P：移动 Z：缩放 轨迹视图 加入（Add）关键帧 【A】 前一时间单位 【<；】 下一时间单位 【>；】 编辑（Edit）关键帧模式 【E】 编辑区域模式 【F3】 编辑时间模式 【F2】 展开对象（Object）切换 【O】 展开轨迹（Track）切换 【T】 函数（Function)曲线模式 【F5】或【F】 锁定所选物体 【空格】 向上移动高亮显示 【↓】 向下移动高亮显示 【↑】 向左轻移关键帧 【←】 向右轻移关键帧 【→】 位置区域模式 【F4】 回到上一场景*作 【Ctrl】+【A】 撤消场景*作 【Ctrl】+【Z】 用前一次的配置进行渲染 【F9】 渲染配置 【F10】 向下收拢 【Ctrl】+【↓】 向上收拢 【Ctrl】+【↑】 用前一次的配置进行渲染 【F9】 渲染配置 【F10】 撤消场景*作 【Ctrl】+【Z】 示意（Schematic）视图 下一时间单位 【>；】 前一时间单位 【<；】 回到上一场景*作 【Ctrl】+【A】 撤消场景*作 【Ctrl】+【Z】 Active Shade 绘制（Draw）区域 【D】 渲染（Render) 【R】 锁定工具栏（泊坞窗） 【空格】 加入过滤器（Filter）项目 【Ctrl】+【F】 加入输入（Input）项目 【Ctrl】+【I】 加入图层（Layer）项目 【Ctrl】+【L】 加入输出(Output）项目 【Ctrl】+【O】 加入（Add）新的项目 【Ctrl】+【A】 加入场景（Scene）事件 【Ctrl】+【s】 编辑（Edit）当前事件 【Ctrl】+【E】 执行（Run）序列 【Ctrl】+【R】 新（New）的序列 【Ctrl】+【N】 撤消场景*作 【Ctrl】+【Z】 NURBS编辑 CV 约束法线（Normal）移动 【Alt】+【N】 CV 约束到U向移动 【Alt】+【U】 CV 约束到V向移动 【Alt】+【V】 显示曲线（Curves) 【Shift】+【Ctrl】+【C】 显示控制点（Dependents) 【Ctrl】+【D】 显示格子（Lattices) 【Ctrl】+【L】 NURBS面显示方式切换【Alt】+【L】 显示表面（Surfaces) 【Shift】+【Ctrl】+【s】 显示工具箱(Toolbox) 【Ctrl】+【T】 显示表面整齐（Trims) 【Shift】+【Ctrl】+【T】 根据名字选择本物体的子层级 【Ctrl】+【H】 锁定2D 所选物体 【空格】 选择U向的下一点 【Ctrl】+【→】 选择V向的下一点 【Ctrl】+【↑】 选择U向的前一点 【Ctrl】+【←】 选择V向的前一点 【Ctrl】+【↓】 根据名字选择子物体 【H】 柔软所选物体 【Ctrl】+【s】 转换到Curve CV 层级 【Alt】+【Shift】+【Z】 转换到Curve 层级 【Alt】+【Shift】+【C】 转换到Imports 层级 【Alt】+【Shift】+【I】 转换到Point 层级 【Alt】+【Shift】+【P】 转换到Surface CV 层级 【Alt】+【Shift】+【V】 转换到Surface 层级 【Alt】+【Shift】+【S】 转换到上一层级 【Alt】+【Shift】+【T】 转换降级 【Ctrl】+【X】 FFD 转换到控制点（Control Point）层级 【Alt】+【Shift】+【C】 到格点（Lattice）层级 【Alt】+【Shift】+【L】 到设置体积（Volume）层级 【Alt】+【Shift】+【S】 转换到上层级 【Alt】+【Shift】+【T】 打开的UVW贴图 进入编辑（Edit)UVW模式 【Ctrl】+【E】 调用*.uvw文件 【Alt】+【Shift】+【Ctrl】+【L】 保存UVW为*.uvw格式的文件 【Alt】+【Shift】+【Ctrl】+【S】 打断（Break）选择点 【Ctrl】+【B】 分离（Detach）边界点 【Ctrl】+【D】 过滤选择面 【Ctrl】+【空格】 水平翻转 【Alt】+【Shift】+【Ctrl】+【B】 垂直（Vertical）翻转 【Alt】+【Shift】+【Ctrl】+【V】 冻结（Freeze）所选材质点 【Ctrl】+【F】 隐藏（Hide）所选材质点 【Ctrl】+【H】 全部解冻（unFreeze) 【Alt】+【F】 全部取消隐藏（unHide) 【Alt】+【H】 从堆栈中获取面选集 【Alt】+【Shift】+【Ctrl】+【F】 从面获取选集 【Alt】+【Shift】+【Ctrl】+【V】 锁定所选顶点 【空格】 水平镜象 【Alt】+【Shift】+【Ctrl】+【N】 垂直镜象 【Alt】+【Shift】+【Ctrl】+【M】 水平移动 【Alt】+【Shift】+【Ctrl】+【J】 垂直移动 【Alt】+【Shift】+【Ctrl】+【K】 平移视图 【Ctrl】+【P】 象素捕捉 【S】 平面贴图面/重设UVW 【Alt】+【Shift】+【Ctrl】+【R】 水平缩放 【Alt】+【Shift】+【Ctrl】+【I】 垂直缩放 【Alt】+【Shift】+【Ctrl】+【O】 移动材质点 【Q】 旋转材质点 【W】 等比例缩放材质点 【E】 焊接（Weld）所选的材质点 【Alt】+【Ctrl】+【W】 焊接（Weld）到目标材质点 【Ctrl】+【W】 Unwrap的选项（Options) 【Ctrl】+【O】 更新贴图（Map) 【Alt】+【Shift】+【Ctrl】+【M】 将Unwrap视图扩展到全部显示 【Alt】+【Ctrl】+【Z】 框选放大Unwrap视图 【Ctrl】+【Z】 将Unwrap视图扩展到所选材质点的大小 【Alt】+【Shift】+【Ctrl】+【Z】 缩放到Gizmo大小 【Shift】+【空格】 缩放（Zoom）工具 【Z】 反应堆（Reactor) 建立（Create）反应（Reaction) 【Alt】+【Ctrl】+【C】 删除（Delete）反应（Reaction) 【Alt】+【Ctrl】+【D】 编辑状态（State）切换 【Alt】+【Ctrl】+【s】 设置最大影响（Influence) 【Ctrl】+【I】 设置最小影响（Influence) 【Alt】+【I】 设置影响值（Value) 【Alt】+【Ctrl】+【V】 ActiveShade (Scanline) 初始化 【P】 更新 【U】 宏编辑器 累积计数器 【Q】 复制 【co】 VBA宏命令【Alt】+【F8】 Visual Basic编辑器 【ALT+F11】。

史上最全CAD快捷键命令大全(图文版、文字版、键盘版)在CAD操作中我们常用一些快捷键来代替鼠标操作从而提高绘图效率，以下是小编为大家整理的常用快捷键大全，涵盖图文版、文字版、键盘版。

图文版：文字版：一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注 ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer)SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell)SC：缩放比例 (scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

Cad快捷键命令大全1. 创建直线的快捷方式是L+空格2. 创建圆的快捷方式是C+空格3. 创建圆弧的快捷方式是A+空格4. 创建矩形的快捷方式是REC+空格5. 创建点的快捷方式是PO+空格6. 创建单行文本的命令是DT7. 创建多行文本的命令是MT8. 创建填充的命令是H9.将已经画出的线段延伸到某一线段 EX+空格10.将已经画出的矩形倒圆角 F+空格11.修剪绘图过程中多余的线 TR+空格12. 修改文本 ED+空格13. 移动命令是M+空格;14. 旋转命令的快捷方式是RO+空格15. 偏移命令的快捷方式是O+空格16. 镜像命令的快捷方式是MI+空格17. 复制命令的快捷方式是CO+空格18. 局部观察平面图细节时,通常使用Z+空格19. 可以在工作区看到实时缩放的放大镜 Z+空格+空格20. 平移视图的快捷方式是P+空格21. 通过平移视图平移视图P+空格22.返回上一视图Z+空格+P+空格23. 全局显示自己绘的平面图Z+空格+A+空格24. 快捷方式CTRL＋P代表打印文件25. 快捷方式CTRL＋C代表复制26. 快捷方式CTRL＋V代表粘贴27. 快捷方式CTRL＋X代表剪切28. 新建文件的快捷方式是CTRL＋N29. 在CAD里寻求帮助时,可直接点击F130. 正交的快捷方式是F831. 打开和关闭对象捕捉工具的快捷方式是F332. 直线标注的快捷方式是DLI+空格33. 调整文字样式可以通过ST+空格快捷方式实现34. 重新生成的快捷方式是R+ E+空格35. 设置捕捉模式可以通过快捷方式实现 OS+空格36.ENTER键可以重复上一次的操作37. 刷新的快捷键是RE+空格38. AutoCAD系统中，想取消正在执行的命令可用ESC39. 设置捕捉模式的快捷键是OS40. 旋转命令的快捷方式是RO41. 计算面积的快捷键是AA42. 平移的快捷键是P+空格43. 最常用的标注快捷键是DLI44. 直线的快捷方式是LINE45. 创建圆的快捷键 C46. 偏移命令的快捷方式是O47.可以修改文本ed一级快捷键A: 绘圆弧B: 定义块C: 画圆D: 尺寸资源管理器已经设置成距离,DIMALIGNEDE: 删除F: 倒圆角G: 对相组合H: 填充S: 拉伸T: 文本输入M: 移动X: 炸开V: 设置当前坐标U: 恢复上一次操做O: 偏移P: 移动Z: 缩放二级快捷键：AA: 测量区域和周长(area) AL: 对齐(align)AR: 阵列(array)AP: 加载*lsp程系AV: 打开视图对话框SE: 打开对相自动捕捉对话框ST: 打开字体设置对话框SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale)SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext)DI: 测量两点间的距离OI：插入外部对相3a : 三维阵列3f : 画石头线3p : 整体线段aa : 面积ar : 阵列bh : 边界填充bo : 创建边界br : 打断ch : 特性面板co(cp) : 复制dc : 设计中心di : 量距离do : 实圆环dr : 显示顺序ds : 草图设计dt : 文字输入器dv : 相机DLI：DIMLINEAR（直线标注）DAL：DIMALIGNED（对齐标注）DRA：DIMRADIUS（半径标注）DDI：DIMDIAMETER（直径标注）DAN：DIMANGULAR（角度标注）DCE：DIMCENTER（中心标注）DOR：DIMORDINATE（点标注）ed : 文字修改el : 椭圆ex : 延伸he : 填充修改hi(ctrl+z): 重新生成me : 定距等分结合pdmode 调整模型,参数66或67 ma : 属性匹配/格式刷mi : 镜像ml : 双线mt : 文字格式pl : 多段线re : 重新生成ro : 旋转rr : 渲染sc : 比例缩放st : 文字样式tb : 插入表格tr : 剪切xl : 构造线三级快捷键：cha : 倒直角dal : 斜线标注dan : 角度标注dba : 层级标注dce : 标注圆心dco : 连续标注ddi : 直径标注ded : 编辑标注div : 定数等分dli : 直线标注dra : 半径标注le : 快速引线len : 延长pol : 多边形reg : 创面域spl : 样条曲线F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Alt+F8:宏Alt+F11:打开Visual Basic编辑器Ctrl+A:全部选择Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+0: 清除屏幕Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+3: 打开工具选项板Ctrl+6: 打开数据库连接Ctrl+O: 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+z：取消上一个操作L=直线；PL=多段线；U回车=Ctrl+z=后退；D=修改，调整；REC=矩形；C=圆；TR=修剪；O=偏移；XL=放射线；X=分解；CO=复制；M=移动；MI=镜像；EL=椭圆；BR=打断；POL=多边形；LEN=拉长；S=拉伸；从右向左ME=等分；E=删除；E回车ALL回车=全部删除；AR=阵列；RO=旋转；SC=比例缩放；END=端点；MID=中点；PER=垂足；INT=交足；CEN=圆心；QUA=象限点；TAN=切点；SPL=曲线；DIV=块等分；PE=编辑多边线；NOD=节点；F=圆角；CHA=倒角；ST=文字样式；DT=单行文字；T=多行文字；ED=编辑文字；A=弧；H =填充；HE=编辑填充；B=创建临时图块；W=创建永久图块；I=插入图块；LA=图层；MA=吸管加喷枪；（） PAR=平行线；FRO=正交偏移捕捉；PO=创建点；SKETCH=徒手画线；DO=圆环；RAY=射线；AL=对齐；REG=面域；AA=求面积周长；SU=减集；UNI=加集；IN=交集；BO=提取轮廓；REV=二维旋转成三维；EXT=拉伸；UCS=三维坐标；ROTATE3D=三维旋转；MIRROR3D=三维镜像；3A=三维阵列；SURFTAB=曲面网格；TXTEXP=分解文字；CTRL+P=打印；（一）字母类 1、对象特性 ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令： PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分几段） me : 定距等分结合pdmode 调整模型,参数66或67H, *BHATCH（填充）3、修改命令： CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列） AL对齐 PL多段线,XL射线,ML双线,EL椭圆,REC矩形,POL正多边形, O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪） TB插入表格EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）5、尺寸标注： DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量)二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）。

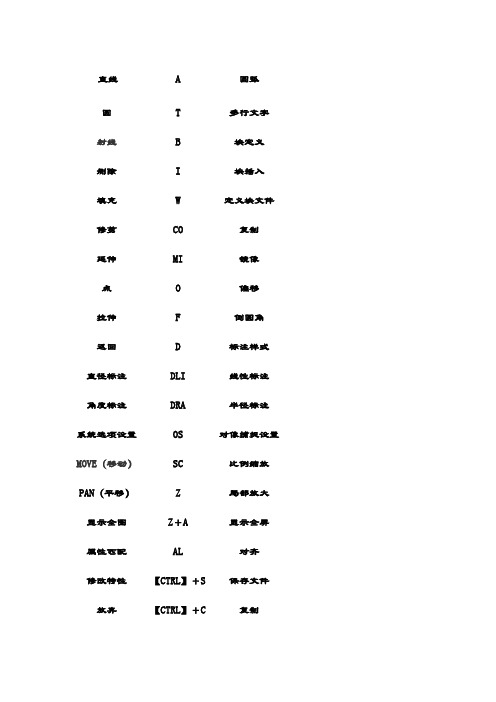

直线 A 圆弧圆T 多行文字射线 B 块定义删除I 块插入填充W 定义块文件修剪CO 复制延伸MI 镜像点O 偏移拉伸 F 倒圆角返回 D 标注样式直径标注DLI 线性标注角度标注DRA 半径标注系统选项设置OS 对像捕捉设置MOVE（移动）SC 比例缩放PAN（平移）Z 局部放大显示全图Z＋A 显示全屏属性匹配AL 对齐修改特性【CTRL】＋S 保存文件放弃【CTRL】＋C 复制【CTRL】＋V 粘贴PO,*POINT（点）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）ME,*MEASURE(定距等分)H,*BHATCH（填充）V,*VIEW（命名视图）AA,*AREA（面积）REN,*RENAME（重命名）CO,*COPY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）O,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）X,*EXPLODE（分解）TR,*TRIM（修剪）LEN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREAK（打断）CHA,*CHAMFER(倒角)F,*FILLET（倒圆角）PE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）RE,*REDRAW（重新生成）Z＋空格＋空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z+W,显示窗选部分DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,替换标注系统变量DAR,(弧度标注，CAD2006) DJO，（折弯标注，CAD2006）DI,*DIST（距离）LI,*LIST（显示图形数据信息）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）ADC,*ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”) MA,*MATCHPROP（属性匹配）ST,*STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW,*LWEIGHT（线宽）UN,*UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）【F8】*正交开关PU,*PURGE（清除垃圾）【CTRL】＋1*PROPERTIES(修改特性)【CTRL】＋2*ADCENTER（设计中心）【CTRL】＋O*OPEN（打开文件）【CTRL】＋N、M*NEW（新建文件）【CTRL】＋P*PRINT（打印文件）【CTRL】＋S*SAVE（保存文件）【CTRL】＋Z*UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C*COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B*SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G*GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W*（对象追踪）【CTRL】＋U*（极轴）【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*对象捕捉开关【F7】*GRIP（栅格）。

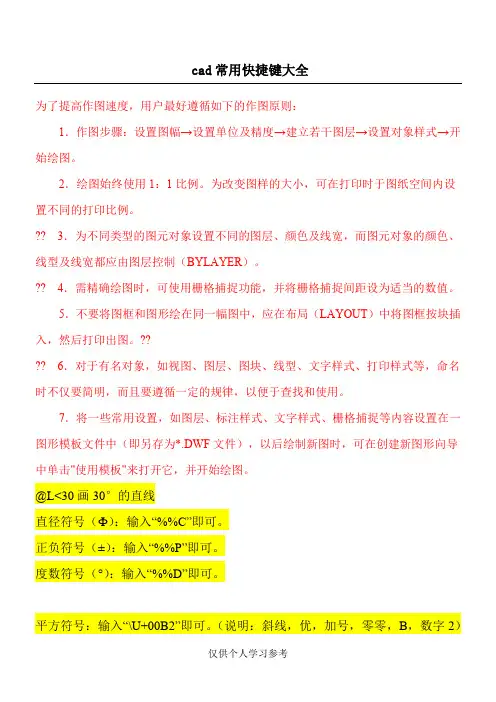

cad常用快捷键大全为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变图样的大小，可在打印时于图纸空间内设直径符号（Ф）：输入“%%C”即可。

正负符号（±）：输入“%%P”即可。

度数符号（°）：输入“%%D”即可。

平方符号：输入“\U+00B2”即可。

（说明：斜线，优，加号，零零，B，数字2）立方符号：输入“\U+00B3”即可。

【文字乱码小办法】命令:FONTALT（用于字体的更换）【删除顽固图层的有效方法】删除顽固图层的有效方法是采用图层影射，命令laytrans，可将需删除的图层影BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）R,*REDRAW（重新生成）REGENXL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）3RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL键*ERASE（删除）X,*EXPLODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）LEN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREAK（打断）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）【如何保存图层】新建一个CAD文档，把图层，标注样式等等都设置好后另存为DWT格式（CAD的模板文件）。

在CAD操作中我们常用一些快捷键来代替鼠标操作从而提高绘图效率，以下是小编为大家整理的常用快捷键大全，涵盖图文版、文字版、键盘版。

图文版：文字版：一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注 ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell)SC：缩放比例 (scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

在CAD操作中我们常用一些快捷键来代替鼠标操作从而提高绘图效率，以下是小编为大家整理的常用快捷键大全，涵盖图文版、文字版、键盘版。

图文版：文字版：一、常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

）二、常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注 ALT+VV4 快速创建四个视口ALT+MUP 提取轮廓Ctrl+B: 栅格捕捉模式控制（F9）Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉（F3）Ctrl+G: 栅格显示模式控制（F7）Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制（F10）Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制（F11）Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器双击中键：显示里面所有的图像三、尺寸标注DLI:线性标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注DCO: 连续标注DCE:圆心标注LE:引线标注TOL:公差标注四、捕捉快捷命令END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点五、基本快捷命令AA：测量区域和周长（area) ID：指定坐标LI：指定集体（个体）的坐标AL：对齐（align)AR：阵列（array)AP：加载*lsp程系AV：打开视图对话框（dsviewer)SE：打开对象自动捕捉对话框ST：打开字体设置对话框（style) SO：绘制二围面（ 2d solid) SP：拼音的校核（spell)SC：缩放比例 (scale)SN：栅格捕捉模式设置（snap) DT：文本的设置（dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器六、绘图命令REC：矩形A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对象组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线PL：画多段线。

AuToCAD快捷键命令大全（收藏版）L=直线；PL=多段线；U回车=Ctrl+z=后退；D=修改，调整；REC=矩形；C=圆；TR=修剪；O=偏移；XL=放射线；X=分解；CO=复制；M=移动；MI=镜像；EL=椭圆；BR=打断；POL=多边形；LEN=拉长；S=拉伸；ME=等分；E=删除；E回车ALL回车=全部删除；AR=阵列；RO=旋转；SC=比例缩放；END=端点；MID=中点；PER=垂足；INT=交足；CEN=圆心；QUA=象限点；TAN=切点；SPL=曲线；DIV=块等分；PE=编辑多边线；NOD=节点；F=圆角；CHA=倒角；ST=文字样式；DT=单行文字；T=多行文字；ED=编辑文字；A=弧；H =填充；HE=编辑填充；B=创建临时图块；W=创建永久图块；I=插入图块；LA=图层；MA=吸管加喷枪；（） PAR=平行线；FRO=正交偏移捕捉；PO=创建点；SKETCH=徒手画线；DO=圆环；RAY=射线；AL=对齐；REG=面域；AA=求面积周长；SU=减集；UNI=加集；IN=交集；BO=提取轮廓；REV=二维旋转成三维；EXT=拉伸；UCS=三维坐标；ROTATE3D=三维旋转；MIRROR3D=三维镜像；3A=三维阵列；SURFTAB=曲面网格；TXTEXP=分解文字；CTRL+P=打印；F1：获取帮助 F5：等轴测平面切换 F9：栅格捕捉模式控制F2：实现作图窗和文本窗口的切换F6：控制状态行上坐标的显示方式 F10：极轴模式控制F3：控制是否实现对象自动捕捉 F7：栅格显示模式控制 F11：对象追踪式控制F4：数字化仪控制 F8：正交模式控制 F12：DYN动态输入控制快捷组合键Ctrl+A：编组 Ctrl+B：栅格捕捉模式控制(F9)Ctrl+C：将选择的对象复制到剪切板 Ctrl+D：坐标Ctrl+E：等轴测平面 Ctrl+F：控制是否实现对象自动捕捉（F3）Ctrl+G：栅格显示模式控制(F7) Ctrl+J：重复执行上一步命令Ctrl+K：超级链接 Ctrl+L：正交Ctrl+M：打开选项对话框 Ctrl+1：打开特性对话框Ctrl+2：AUTOCAD设计中心 Ctrl+3：工具选项板窗口Ctrl+4：图纸集合管理器 Ctrl+5：信息选项板Ctrl+F6：切换当前窗口标准工具栏1.新建文件NEW2.打开文件OPEN3.保存文件SAVE4.打印Ctrl+P5.打印预览PRINT/PLOT6.剪切Ctrl+X7.复制Ctrl+C 8.粘贴Ctrl+V 9.放弃U10.平移P11.缩放Z 12.特性管理器Crtl+1 13.设计中心Ctrl+214.工具选项板Ctrl+3 15．帮助F1标注工具栏1.线性标注DLI 7.快速标注QDIM 13.编辑标注DED2.对齐标注DAL 8.基线标注DBA 14.编辑标注文字DIMTEDIT3.坐标标注DOR 9.连续标注DCO 15.标注更新4.半径标注DRA 10.快速引线LE 16.重新关联标注DRE5.直径标注DDI 11.公差TOL 17.删除标注关联DDA6.角度标注DAN 12.圆心标记DCE 18.编辑标注特性PROPERTIES 对象捕捉工具栏1.临时追踪点TT 7.捕捉到延长线EXT 13.捕捉节点NOD2.捕捉自FRO 8.捕捉到圆心CEN 14.捕捉最近点NEA3.捕捉到端点END 9.捕捉到象限点QUA 15.无捕捉NON4.捕捉到中心点MID 10.捕捉垂足PER 16.捕捉切点TAN5.捕捉到交点INT 11.捕捉平行线PAR6.捕捉外观交点APP 12.捕捉插入点INS绘图工具栏1.直线L 8.圆C 15.创建块（内）B2.构造线XL 9.修订云线REVCLOUD 16.创建块（外）W3.多线ML 10.样条曲线SPL 17.点PO4.多段线PL 11.编辑样条曲线SPE 18.图案填充H5.正多边形POL 12.椭圆EL 19.面域REG6.矩形REC 13.椭圆弧ELLIPSE 20.多行文字T7.圆弧A 14.插入块I 21.单行文字DT实体工具栏1.长方体BOX 6.拉伸EXT 11.设置图形SOLDRAW2.球体SPHERE 7.旋转REV 12.设置视图SOLVIEW3.圆柱体CYLINDER 8.剖切SL 13.设置轮廓SOLPROF4.圆锥体CONE 9.切割SEC 14.圆环TOR5.楔体WE 10.干涉INF实体编辑工具栏1.并集UNI2.差集SU3.交集IN4.实体编辑SOLIDEDIT修改工具栏1.删除E 7.旋转RO 13.打断BR2.复制CO 8.缩放SC 14.倒角CHA3.镜像MI 9.拉伸S 15.圆角F4.偏移O 10.修剪TR 16.分解X5.阵列AR 11.延伸EX6.移动M 12.打断于点BR下拉菜单部分命令1.定数等分DIV 16.全部重生成REA 31.对象特性MO2.定距等分ME 17.重命名REN 32.鸟瞰视图AV3.线宽设置LW 18.加载应用程序AP 33.创建布局LO4.全局比例因子LTS 19.定义属性ATT 34.加载菜单MENU5.三维多段线3P 20.定义属性（块）ATE 35图纸/模型空间MS/PS6.消隐HI 21.边界创建BO 36.设置单位UN7.着色SHA 22.检查关联状态CHK 37.选项OP8.三维阵列3A 23.数据库管理器DBC 38.输出EXP9.三维对齐AL 24.替代DOV 40.视点预置VP10.三维观察器3DO 25.显示顺序DR 41.拼写检查SP11.渲染RR 26.草图设置DS 43.图像IM12.清理PU 27.编辑多段线PE 44.附着图像IAT13.刷新R 28.编辑样条曲线SPE 45.擦除WIPEOUT14.重画RA 29.编辑文字ED15.重生成RE 30.三维编辑3D。
