电力系统继电保护教案第一章：继电保护概述1.1 继电保护的定义1.2 继电保护的基本原理1.3 继电保护的作用与重要性1.4 继电保护的发展历程与现状第二章：继电保护装置及其基本构成2.1 继电保护装置的定义与分类2.2 继电保护装置的基本构成2.3 继电保护装置的主要性能指标2.4 继电保护装置的选用原则第三章：电力系统短路故障及其保护3.1 短路故障的类型与特点3.2 短路故障的保护措施3.3 短路故障保护装置的原理与实现3.4 短路故障保护装置的配置与整定第四章：电力系统过电压保护4.1 过电压的类型与危害4.2 过电压保护的基本原理4.3 过电压保护装置的类型与选用4.4 过电压保护装置的配置与整定第五章：电力系统变压器保护5.1 变压器故障类型与保护需求5.2 变压器保护装置的原理与实现5.3 变压器保护装置的配置与整定5.4 变压器保护装置的运行与维护第六章：电力系统线路保护6.1 线路故障类型与保护需求6.2 线路保护装置的原理与实现6.3 线路保护装置的配置与整定6.4 线路保护装置的运行与维护第七章：电力系统母线与断路器保护7.1 母线故障类型与保护需求7.2 断路器故障类型与保护需求7.3 母线与断路器保护装置的原理与实现7.4 母线与断路器保护装置的配置与整定第八章：电力系统自动重合闸与备自投装置8.1 自动重合闸的原理与实现8.2 备自投装置的原理与实现8.3 自动重合闸与备自投装置的配置与整定8.4 自动重合闸与备自投装置的运行与维护第九章：电力系统继电保护的通信与监控9.1 继电保护通信系统的基本原理与结构9.2 继电保护监控系统的基本原理与功能9.3 继电保护通信与监控系统的配置与运行9.4 继电保护通信与监控系统的发展趋势第十章：电力系统继电保护的运行与管理10.1 继电保护运行与管理的基本要求10.2 继电保护运行与管理的组织与职责10.3 继电保护运行与管理的流程与方法10.4 继电保护运行与管理的问题与改进方向重点和难点解析一、继电保护的基本原理：理解继电保护的工作原理是学习继电保护的基础，包括电流、电压、时间和逻辑等方面的基本概念。

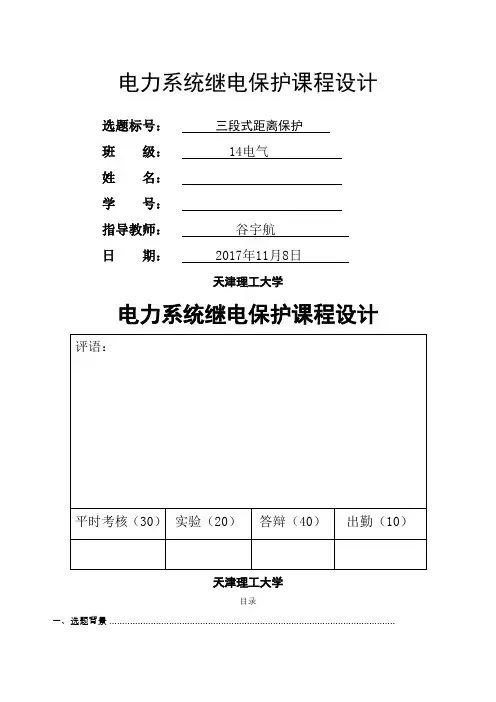

电力系统继电保护课程设计选题标号：三段式距离保护班级： 14电气姓名：学号：指导教师：谷宇航日期： 2017年11月8日天津理工大学电力系统继电保护课程设计评语：平时考核（30）实验（20）答辩（40）出勤（10）天津理工大学目录一、选题背景 ..............................................................................................................1.1选题意义 ............................................................................................................1.2设计原始资料.....................................................................................................1.3要完成的内容.....................................................................................................二、分析要设计的课题内容 .........................................................................................2.1设计规程 ............................................................................................................2.2 保护配置 ...........................................................................................................2.2.1 主保护配置 .................................................................................................2.2.2 后备保护配置..............................................................................................三、短路电流、残压计算.............................................................................................3.1等效电路的建立..................................................................................................3.2保护短路点的选取..............................................................................................3.3短路电流的计算 (8)........................................................................................................................................................................................................................................................四、保护的配合...........................................................................................................4.1 线路L1距离保护的整定与校验 .........................................................................4.1.1 线路L1距离保护第Ⅰ段整定.........................................................................4.1.2 线路L1距离保护第Ⅱ段整定........................................................................4.1.3 线路L1距离保护第Ⅲ段整定.......................................................................4.2 线路L3距离保护的整定与校验 .........................................................................4.2.1 线路L3距离保护第I段整定 ...............................................................................................................................................................................................................................................................................................................................五、实验验证 ..............................................................................................................六、继电保护设备选择 ................................................................................................6.1互感器的选择.............................................................................................................................................................................................................................................................................................................................................................6.2继电器的选择.............................................................................................................................................................................................................................................................................................................................. 错误！未定义书签。

电力系统继电保护教案一、教学目标：1.了解电力系统继电保护的基本概念和作用；2.了解电力系统继电保护的分类和工作原理；3.掌握电力系统继电保护的常见故障检测和处理方法；4.了解电力系统继电保护的发展现状和未来趋势。

二、教学内容：1.电力系统继电保护的概念和作用；2.电力系统继电保护的分类和工作原理；3.电力系统继电保护的常见故障检测和处理方法；4.电力系统继电保护的发展现状和未来趋势。

三、教学方法：1.理论讲解结合实例分析的方法；2.教师讲解和学生互动的方法；3.小组讨论和展示的方法。

四、教学过程：第一课时：1.导入（5分钟）教师通过提出问题或故事情境，引发学生对电力系统继电保护的兴趣并进行预热。

2.理论讲解（15分钟）教师讲解电力系统继电保护的概念和作用，通过图示和实例说明电力系统继电保护在电力系统中的重要性。

3.案例分析（15分钟）教师提供一些真实的电力系统继电保护案例，让学生分析其中的故障和保护方法，并讨论可能的解决方案。

第二课时：1.理论讲解（10分钟）教师讲解电力系统继电保护的分类和工作原理，通过图示和实例说明各种继电保护装置的原理和作用。

2.小组讨论（15分钟）学生分成小组，就某种继电保护装置的原理和作用展开讨论，讨论结果交流并总结。

3.展示和讨论（10分钟）每个小组选择一种继电保护装置进行展示，并就其他小组的讨论结果进行点评。

第三课时：1.理论讲解（10分钟）教师讲解电力系统继电保护的常见故障检测和处理方法，通过图示和实例说明如何检测和处理电力系统中的故障。

2.案例分析（15分钟）教师提供一些真实的电力系统故障案例，让学生分析其中的故障原因和解决方法，并讨论可能的处理方案。

3.展示和讨论（10分钟）学生根据自己的分析结果，选择一种故障案例进行讨论和展示，并就其他小组的讨论结果进行点评。

第四课时：1.理论讲解（10分钟）教师讲解电力系统继电保护的发展现状和未来趋势，通过图示和实例说明电力系统继电保护技术的前景和发展方向。

电⼒系统继电保护课设⽬录第1章引⾔................................................... - 1 -1.1 设计题⽬基础资料....................................... - 1 -1.2 设计内容............................................... - 2 -1.3 设计要求............................................... - 2 - 第2章电⼒⽹络短路计算........................................ - 2 -2.1确定电⽹最⼤和最⼩运⾏⽅式............................... - 2 -2.2 计算各元件基准电抗标⼳值............................... - 3 -2.3 求各点短路电流（最⼤运⾏⽅式）......................... - 4 -2.4 最⼩运⾏⽅式下......................................... - 5 -2.5 短路电流计算........................................... - 6 -2.5.1 正向运⾏短路数据................................... - 6 -2.5.2 反向运⾏短路数据................................... - 7 - 第3章电⼒系统继电保护各元件选择.............................. - 8 -3.1 50MW汽轮发电机继电保护⽅式选择......................... - 8 -3.2 20MW电⼒变压器继电保护⽅式选择......................... - 9 -3.3 110kV单侧电源双开⽹络输电线路继电保护⽅式选择.......... - 9 - 第4章输电线路继电保护整定计算.............................. - 11 -4.1 三段式⽅向电流保护.................................... - 11 -4.2 三段式距离保护（正向）................................ - 12 -4.3 三段式距离保护（反向）................................ - 13 - 第五章 110kV⾼压输电线路继电保护装置配置..................... - 14 -5.1 距离保护⽅框图........................................ - 14 -5.2 重合闸逻辑⽅框图...................................... - 14 -5.3 主要技术指标.......................................... - 15 -5.3.1 整组动作时间...................................... - 15 -5.3.2 启动元件.......................................... - 15 -5.3.3 距离保护.......................................... - 16 -5.3.4 过流保护.......................................... - 16 -5.4 保护配置.............................................. - 16 - 收获体会....................................................... - 16 - 参考⽂献....................................................... - 17 -第1章引⾔1.1 设计题⽬基础资料如图1.3所⽰110kV 单电源环形⽹络：（1)所有变压器和母线装有纵联差动保护，变压器均为Ｙ，d11接线；（2）发电⼚的最⼤发电容量为（2×25+50）ＭＷ，最⼩发电容量为2×25ＭＷ；（3）⽹络的正常运⾏⽅式为发电⼚发电容量最⼤且闭环运⾏；（4）允许的最⼤故障切除时间为0.85s ；（5)线路AC 、BC 、AB 、CD 的最⼤负荷电流分别为230、150、230和140Ａ，负荷⾃起动系数5.1 ssK ；（6）时间阶梯△t ＝0.5s ；（7）线路正序电抗每公⾥为0.4Ω；设计任务：1）确定保护1、3、5、7(或2、4、6、7)的保护⽅式，以及它们的动作电流op I 、动作电压op U 、灵敏度sen K 和动作时间op t ；2）绘制保护5或保护4的原理接线图和展开接线图；××××cosφ=0.85X〃＝0.129X〃＝0.132cosφ=0.85cosφ=0.8cosφ=0.8cosφ=0.8图1.3设计题⽬三的⽹络图1.2 设计内容（1）短路电流计算1）确定电⼒系统最⼤运⾏⽅式和最⼩运⾏⽅式，计算最⼤短路电流值和最⼩短路电流值。

课程设计任务书一、目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。

通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、计算，识图、绘图，以及查阅、使用有关技术资料的能力。

本次课程设计主要以中型企业变电所主变压器及相邻线路为对象，主要完成继电保护概述、主变压器及线路继电保护方案确定、短路电流计算、继电保护装置整定计算、绘保护配置图等设计和计算任务。

为以后深入学习相关专业课、进行毕业设计和从事实际工作奠定基础。

二、设计内容1、主要内容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。

（2）继电保护概述，主变压器继电保护方案确定，线路保护方案的确定。

（3）短路电流计算。

（4）继电保护装置整定计算。

（5）各种保护装置的选择。

2、原始数据某变电所电气主接线如图1所示，已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，SFSZ7-31500/110,其参数如下：S N =31.5MVA ；电压为110±8×1．25％／38.5±2×2．5％／11 kV ；接线为Y N /y/d 11（Y 0/y/Δ-12-11）；短路电压U HM （%）=10.5，U HL （%）=17，U ML (%)=6.5。

两台变压器同时运行，110kV 侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地，其余参数如图1。

3、设计任务结合系统主接线图，要考虑L1L2两条110kV 高压线路既可以并联运行也可以单独运行。

针对某一主变压器及相邻线路的继电保护进行设计，变压器的后备保护（定时限过电流电流）作为线路的远后备保护。

已知条件如下：（1） 变压器35kV 母线单电源辐射形线路L5L6的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.0s ，线路L5L6的正常最大负荷电流为350A ，（2） 变压器10kV 母线母线单电源辐射形线路L3L4的保护方案拟定为三段式电流保护，保护采用两相星形接线，馈出线定时限过流保护最大的时限为2.2s ，线路L3L4的正常最大负荷电流为400A ，（3） L1L2各线路均装设距离保护，试对其相间短路保护I,II,III 段进行整定计算，即求各段动作阻抗Z OP I ,Z OP II ,Z OP III 和动作时限t 1I 、t 1II 、t 1III ,并校验其灵敏度,线路L1L2的最大负荷电流为变压器额定电流的2倍，功率因数cos ϕ=0.9,各线路每千米阻抗Z1=0.4Ω,阻抗角ϕL=700,电动机自启动系数KSS=1.5，继电器的返回系数Kre=1.2,并设Krel`=0.85, Krel``=0.8, Krel```=1.2,距离III 段采用方向阻抗继电器，（4） 变压器主保护采用能保护整个变压器的无时限纵差保护，变压器的后备保护作为线路的远后备保护。

电力系统继电保护教案教案标题：电力系统继电保护教学目标：1. 了解电力系统中继电保护的基本概念和作用；2. 掌握电力系统中继电保护的原理和常用继电保护装置的工作原理；3. 能够分析电力系统故障，并提出相应的继电保护方案；4. 熟悉继电保护在电力系统中的应用和实践。

教学内容与重点：1. 继电保护的基本概念和作用；2. 继电保护装置的分类和工作原理；3. 继电保护配置的原则和方法；4. 继电保护在输电线路、变电站和发电机组中的应用。

教学步骤和方法：1. 复习与导入：通过提问和讨论，复习电力系统的基础知识，引入继电保护的概念和作用；2. 理论讲解：使用PPT或教材，介绍继电保护的基本原理、分类和常用继电保护装置的工作原理；3. 示例分析：引导学生分析电力系统中的常见故障，并提出相应的继电保护方案；4. 小组讨论：组织学生分成小组，讨论继电保护配置的原则和方法，并展示他们的思考成果；5. 实践应用：引导学生参观或了解实际电力系统中继电保护的应用和实践，并通过实例分析、讨论和展示，加深学生对继电保护的理解和认识；6. 总结与评价：总结本节课的重点内容，并提醒学生需要进一步学习和实践的方向。

教学资源和辅助材料：1. 电力系统继电保护教材或课件；2. 继电保护装置实际案例和应用示意图；3. 电力系统故障分析案例和数据。

评价与改进：1. 在教学过程中，可以适时进行提问和讨论，加深学生对继电保护的理解和思考；2. 鼓励学生实践和应用，可以设计一些练习题或实验，巩固学生的知识和能力；3. 教学结束后，可以进行课堂小结和学生的自评，以便评估教学效果并作出改进。
