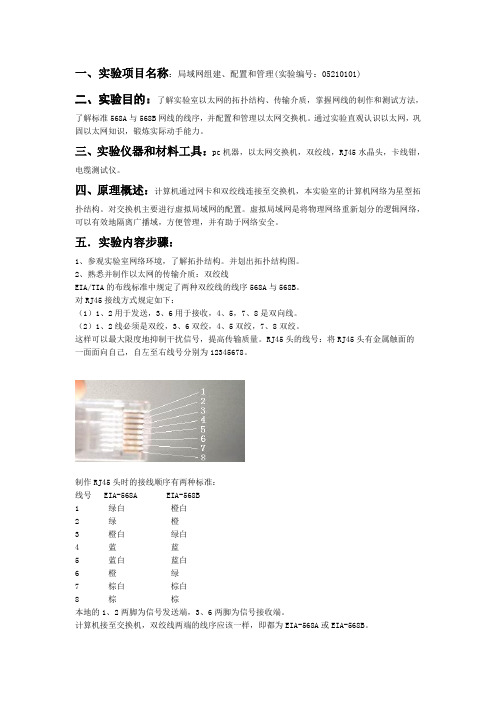

一、实验项目名称：局域网组建、配置和管理(实验编号：05210101)二、实验目的：了解实验室以太网的拓扑结构、传输介质，掌握网线的制作和测试方法，了解标准568A与568B网线的线序，并配置和管理以太网交换机。
通过实验直观认识以太网，巩固以太网知识，锻炼实际动手能力。
三、实验仪器和材料工具：pc机器，以太网交换机，双绞线，RJ45水晶头，卡线钳，电缆测试仪。
四、原理概述：计算机通过网卡和双绞线连接至交换机，本实验室的计算机网络为星型拓扑结构。
对交换机主要进行虚拟局域网的配置。
虚拟局域网是将物理网络重新划分的逻辑网络，可以有效地隔离广播域，方便管理，并有助于网络安全。
五．实验内容步骤：1、参观实验室网络环境，了解拓扑结构。
并划出拓扑结构图。
2、熟悉并制作以太网的传输介质：双绞线EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
对RJ45接线方式规定如下：（1）1、2用于发送，3、6用于接收，4、5，7、8是双向线。
（2）1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
RJ45头的线号：将RJ45头有金属触面的一面面向自己，自左至右线号分别为12345678。
制作RJ45头时的接线顺序有两种标准：线号 EIA-568A EIA-568B1 绿白橙白2 绿橙3 橙白绿白4 蓝蓝5 蓝白蓝白6 橙绿7 棕白棕白8 棕棕本地的1、2两脚为信号发送端，3、6两脚为信号接收端。
计算机接至交换机，双绞线两端的线序应该一样，即都为EIA-568A或EIA-568B。
计算机间直接相连，双绞线两端的线序应该不一样，即一端为EIA-568A，另一端为EIA-568B。
制作步骤：（1）剥线用卡线钳剪线刀口将双绞线端头剪齐，再将双绞线端头伸入剥线刀口，使线头触及前挡板，然后适度握紧卡线钳同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头从而剥下保护胶皮。
实验三交换式以太⽹的组建实验三交换式以太⽹的组建⼀、实验⽬的通过实训使学⽣掌握计算机局域⽹的⽹络配置与测试⽅法。
⼆、实验设备WIN2000计算机、局域⽹环境、交换机。
三、实验内容IP地址设置、⽹络测试四、实验步骤（⼀）Windows 2000/⽹络配置:IP地址配置⼀般情况下，中⽂Windows 2000会按照系统默认的⽅式设置本地连接的属性，我们需要根据实际情况设置TCP/IP协议，步骤如下：１.当⽹卡正确安装完后，您会发现在桌⾯上出现了⼀个“⽹上邻居”图标，⽤右键单击它并选中“属性”。
２.在“⽹络和拨号连接”窗⼝中⽤右键单击“本地连接”图标，并选中“属性”。
３.选择“本地连接属性”对话框中的“Internet协议（TCP/IP）”项，并单击“属性”按钮。
４.在“Internet 协议（TCP/IP）属性”对话框中，选择“使⽤下⾯的IP地址”选项，依次输⼊⽹络中⼼提供给你的IP地址（202.***.***.***）、⼦⽹掩码（255.255.255.***）、默认⽹关（202.113.96.2）；再选择“使⽤下⾯的DNS服务器地址”选项，添⼊⽹络中⼼DNS 服务器地址（202.113.96.10）。
５.按“确定”结束TCP/IP设置。
到此，您就已经完成了上⽹所需的⽹络配置。
（⼆）Windows 2000/⽹络配置:⽹络测试当进⾏完⽹络的配置后，如果⼀切正常的话，⽤户的计算机应该与校园⽹连通了，接下来就可以使⽤⼀些常见的Internet服务了。
测试⽹络连通情况时，通常使⽤ping命令。
在Windows 2000环境中，从【开始】，选【运⾏(R)】项，在【运⾏】对话框中输⼊“cmd”后单击“确定”按钮，进⼊DOS环境下。
运⾏ping命令检测⽤户计算机与⽹关(路由器)的连通情况。
1．请先检测局域⽹的⽹关，例如：某局域⽹的⽹关为202.200.48.129，则运⾏命令：ping 202.200.48.129 ，如果⽹关连通正常，则出现如下信息，如图：如果⽹关不通，则会出现如下的信息：Request timed out.Request timed out.Request timed out.Request timed out.那么，请您仔细检查您的⽹卡安装及⽹络配置是否正确。
专业实习题目：SDH网络组网、配置、操作和管理及以太网业务配置实验2016-5-13一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置（2）创建网元，并完成各网元之间的业务配置（3）完成时钟源和公务配置，修改网元网元状态、下载网元数据（4）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。
三、实验内容（一）SDH传统组网配置及网元配置（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过)。
②修改网管计算机IP地址为193.55.1.5、掩码为255.255.255.0、网关为193.55.1.18。
（3）创建网元表6-3 各网元信息表网元A B C D E参数网元名称NET01 NET02 NET03 NET04 NET05 网元标识 1 2 3 4 5 网元地址196.1.1.18 196.1.2.18 196.1.3.18 196.1.4.18 196.1.5.18 系统类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S3325 ZXMP S200 设备类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S325 ZXMP S200 网元类型ADM® ADM® ADM® ADM® TM 速率等级STM-4 STM-16 STM-16 STM-16 STM-4 在线/离线离线离线离线离线离线自动建链自动建链自动建链自动建链自动建链自动建链配置子架主子架主子架主子架主子架主子架（4）安装单板①在客户端操作窗口中，双击拓扑图中的网元图标，进入单板管理对话框②所有网元单板安装完成保存后，再次双击该网元，各网元的单板管理对话框中的模拟子架应显示所安装单板（5）建立连接1）在客户端操作窗口中，选择所有网元，单击［设备管理→公共管理→网元间连接配置］菜单项2) 按照表6-7所示的单板连接关系建立光连接表6-7 连接配置表序号始端终端连接类型1 NET01 OL4[1-1-5]端口1 NET02 OL4[1-1-8-3]端口1 双向光连接2 NET01 OL4[1-1-6]端口1 NET03 OL4[1-1-6]端口1 双向光连接3 NET01 OL1[1-1-4]端口1 NET05 OL1[1-1-4]端口1 双向光连接4 NET02 OL4[1-1-6]端口1 NET04 OL4[1-1-8-3]端口1 双向光连接5 NET03 OL4[1-1-8-3]端口1 NET04 OL4[1-1-6]端口1 双向光连接3)验证：在客户端操作窗口的拓扑图中，成功建立光连接的网元图标间有绿色连线相连4)选中所有网元，在客户端操作窗口单击［设备管理→公共管理→网元间连接配置］菜单项，弹出如图6-14所示的连接配置对话框，查询光连接（二）SDH传统组网配置及网元配置（1）时钟源配置确保SDH网络只有一个时钟源，且时钟不成环。
实验二网线制作及搭建简单局域网一、实验目的和要求•了解常用网线的种类•掌握在各种应用环境下非屏蔽双绞线制作网线的方法及连接方法•掌握网线连通性测试方法•掌握小型局域网的搭建方法二、实验设备压线钳一把、测线仪一个、双绞线若干段、RJ-45水晶头若干、交换机一台三、实验内容网线制作，截取适当长度的两段非屏蔽双绞线，分别与两只RJ45头连接成直通线或反转线，然后用网络测试仪测试其连通性。
利用交换机和所制作的网线，搭建简单的局域网。
四、背景知识网线常用的有：双绞线、同轴电缆、光纤等。
我们平时说的用于局域网的网线就是双绞线，是布线工程中最常用的一种传输介质。
双绞线是由相互按一定扭矩绞合在一起的类似于电话线的传输媒体，每根线外边包裹绝缘层并使用色标进行标记。
双绞线一般由两根22~26号绝缘铜导线相互缠绕而成。
进行缠绕的原理是如果将两根绝缘的铜导线按一定密度互相绞在一起，则可降低信号干扰的程序，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆（如下图）。
目前，双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）。
在实验中我们使用的是非屏蔽双绞线，它由四对不同颜色的铜导线，即8芯线组成，每两条按一定规则绞在一起。
RJ45水晶头是安装在双绞线的两端，然后插在网卡、集线器或交换机的RJ45接口上。
图2-1双绞线在EIA/TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
UTP网线由一定长度的双绞线和RJ45水晶头组成。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ45水晶接头前端有8个凹槽，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact,触点），因此业界对此有“8P8C”的别称。
组建以太网的实验报告
《组建以太网的实验报告》
实验目的：通过实验，了解以太网的组建过程和原理，掌握以太网的基本工作
原理和组建方法。
实验材料：
1. 以太网交换机
2. 以太网网线
3. 电脑
实验步骤：
1. 将以太网交换机连接电源，并将电脑和交换机用以太网网线连接起来。
2. 打开电脑，并进入网络设置界面，配置本地连接的IP地址、子网掩码和默认
网关。
3. 在交换机上查看连接状态，确认电脑和交换机之间的连接正常。
4. 在电脑上进行网络测试，确认网络连接正常。
实验结果：
经过以上步骤的操作，我们成功地组建了一个以太网局域网。
通过网络测试，
我们发现电脑可以正常连接到网络，并且可以进行数据传输和通信。
这表明我
们成功地组建了一个以太网，并且掌握了以太网的基本工作原理和组建方法。
实验结论：
通过本次实验，我们深入了解了以太网的组建过程和原理，掌握了以太网的基
本工作原理和组建方法。
以太网作为一种常用的局域网技术，具有简单、稳定、高效的特点，适用于各种规模的网络环境。
掌握以太网的组建方法对于网络工
程师和网络管理员来说是非常重要的，希望通过本次实验能够加深大家对以太网的理解，为今后的网络工作打下坚实的基础。
网络组建实验指导-组建小型局域网
小型局域网的组建过程，一般较为简单。
但是，小型局域网一般在日常生活中，较为常用。
因此，下面我们就来简单的操作一下组建小型局域网的方法：
1．实验目的
通过对小型以太网的组建，掌握以太网的基本组建方法，加深对局域网中软硬件各部分协同工作、实现主机互连的理解。
2．实验环境
硬件：6台计算机，6块网卡，3个HUB，1个交换机，3个路由器。
RJ-45水晶头及5类双绞线若干，网线夹、网络测试仪各一套。
软件：操作系统软件选用Windows和Linux
3．实验步骤
首先，根据实际硬件及实现要求规划出网络框架，以确定计算机和各网络设备的拓扑结构。
例如，可以参考以下图4-60以交换机为网络中心和图4-61用路由器连接两个不同的局域网。
图4-60 以交换机为网络中心
图4-61 用路由器来连接两个局域网
然后，再来进行硬件的实物安装及连接。
例如，安装网卡、制作网线等。
接着用户可以安装操作系统、安装网卡驱动程序和安装及配置网络协议等。
最后，将做好的网线进行设备连接，并且将每一步操作记录下来。
针对以上实验要求（目的、步骤等），在报告中明确描述各部分要求的完成情况，同时需要将实验中的各种现象、问题及结论等在报告中清晰反映；并做出实验总结。
第1章以太网组网实验目前，以太网是最具影响力和应用最广泛的局域网，由于其组网简单、组建造价低廉，因此成为事实上的局域网标准。
计算机组网涉及计算机网络从涉及、建造到维护的全部生存过程，其涉及内容广泛。
本章通过简单的以太网组网实验，让学生了解和掌握计算机组网的基本方法和过程。
1.1以太网结构以太网在逻辑上采用共享总线的拓扑结构（物理上可能是一个星形结构），如图1-1所示。
介质访问控制方式采用带有冲突检测的载波侦听多路访问策略（CSMA/CD）。
在以太网中任何结点都没有可预约的发送时间，各结点随机发送数据。
网络中不存在集中控制结点，所有结点都平等地争用总线，因此，CSMA/CD的介质访问控制方式属于随机争用方式。
结点结点图1-1 以太网结构以太网组网采用的传输介质可以是同轴电缆、双绞线、光缆等，网络速度有10Mbps、100Mbps、1Gbps等。
但是，无论采用何种传输介质和网络速度，以太网都是使用CSMA/CD 的介质访问控制。
表1-1列出了以太网使用的主要技术标准和技术参数。
表1-1 以太网的主要技术标准和技术参数1.2组网设备与器件不同标准的以太网组网需要使用不同的设备和器件，10BASE-T和100BASE-T组网所需的设备和器件主要有：带有RJ45连接头的UTP双绞线电缆、带有RJ45接口的以太网卡、10/100集线器（交换机）等。
1.2.1以太网集线器与交换机1. 以太网集线器集线器处于网络星形拓扑结构的中心，是以太网中最重要、最关键的设备之一，目前已经被交换机所代替，如图1-2所示。
集线器（HUB）也称为多端口中继器，当集线器的一个端口接收到数据帧后，首先要对接收到的信号进行中继，然后向其他每个端口广播发送。
只有通过集线器，以太网中结点之间的通信才能完成。
集线器具有如下主要功能和特性：➢用作以太网的集中连接点。
➢放大接收到的信号。
➢转发数据信号。
➢无过滤功能。
➢无路由检测和交换功能➢不同速率的集线器不能级联。
华东师范大学计算机科学技术系上机实践报告课程名称：计算机网络年级：12级上机实践成绩：指导教师：黄新力姓名：郑思淳蔡梦霜创新实践成绩：实验名称：以太网帧的构成学号：10122130214 10122130116上机实践日期：2014.11.24座位编号：A64 A54组号：上机实践时间： 4 学时一、实验目的1. 掌握以太网的报文格式2. 掌握MAC地址的作用3. 掌握MAC广播地址的作用4. 掌握LLC帧报文格式5. 掌握仿真编辑器和协议分析器的使用方法二、实验设备1. 仿真编辑器2. 协议分析器三、实验原理（一）两种不同的MAC帧格式常用的以太网MAC帧格式有两种标准，一种是DIX Ethernet V2标准；另一种是IEEE的802.3标准。
目前MAC帧最常用的是以太网V2的格式。
两种帧格式都具有7个域：前导码、帧首定界符、目的地址、源地址、长度/类型、数据、帧校验序列。
如下图所示。
两种格式的帧可以依据类型/长度字段的值进行区分。
如果此帧是DIX Ethernet V2标准格式帧，则类型/长度字段的值大于1536；如果此帧是IEEE 802.3标准格式的帧，则类型/长度字段的值小于1518。
对DIX Ethernet V2帧来说，此字段的值代表了高层协议的类型；对IEEE 802.3帧来说，它的高层协议一定是LLC，而此字段的值代表的是数据的长度。
下图画出了两种不同的MAC帧格式.（二）MAC层的硬件地址MAC（Media Access Control, 介质访问控制）地址是识别LAN（局域网）节点的标识。
1.在局域网中，硬件地址又称物理地址或MAC地址，它是数据帧在MAC层传输的一个非常重要的标识符。
网卡的物理地址通常是由网卡生产厂家烧入网卡的EPROM，它存储的是传输数据时真正赖以标识发出数据的电脑和接收数据的主机的地址。
2.网卡从网络上收到一个 MAC 帧后，首先检查其MAC 地址，如果是发往本站的帧就收下；否则就将此帧丢弃。

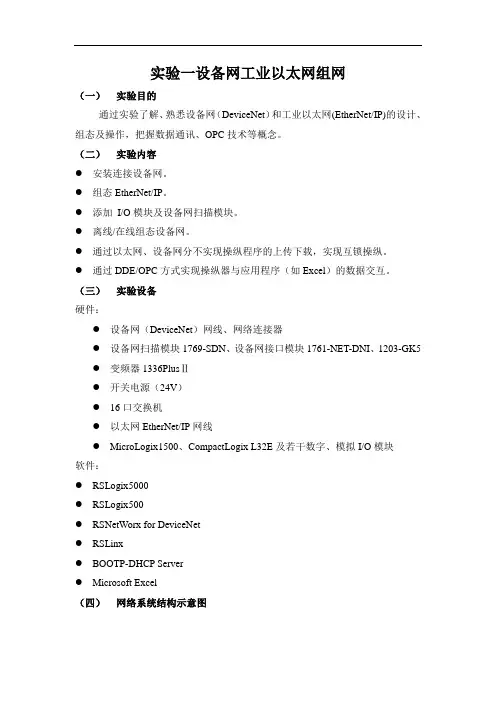

实验一设备网工业以太网组网（一）实验目的通过实验了解、熟悉设备网（DeviceNet）和工业以太网(EtherNet/IP)的设计、组态及操作，把握数据通讯、OPC技术等概念。
（二）实验内容●安装连接设备网。
●组态EtherNet/IP。
●添加I/O模块及设备网扫描模块。
●离线/在线组态设备网。
●通过以太网、设备网分不实现操纵程序的上传下载，实现互锁操纵。
●通过DDE/OPC方式实现操纵器与应用程序（如Excel）的数据交互。
（三）实验设备硬件：●设备网（DeviceNet）网线、网络连接器●设备网扫描模块1769-SDN、设备网接口模块1761-NET-DNI、1203-GK5●变频器1336PlusⅡ●开关电源（24V）●16口交换机●以太网EtherNet/IP网线●MicroLogix1500、CompactLogix L32E及若干数字、模拟I/O模块软件：●RSLogix5000●RSLogix500●RSNetWorx for DeviceNet●RSLinx●BOOTP-DHCP Server●Microsoft Excel（四）网络系统结构示意图MAC ID=62MAC ID=02 MAC ID=06 MAC ID=07 MAC ID=11 （五）实验步骤一硬件平台搭建二串口通信组态1 讲明RSLinx软件是在Microsoft操作系统下建立工厂所有通信方案的工具。
它为A-B应用软件，如RSLogix5/500、RSView32、RSBatch、PLC-5A.I.系列、Ladder Logistics以及Panel Builder等软件之间建立起通信联系。
RSLinx的Advance DDE 接口支持处理器与MMI（Man-Machine Interface）和组件软件间进行通信，也可与DDE兼容软件，如Microsoft Excel 、Access 及其它用户定制的DDE引用通信。
