无碳小车结构设计报告

无碳小车报告一，无碳小车数据核算阶段在小组分工中我主要负责soliworks设计，无碳小车主要要是计算取值。

首先第一天我们就确定了用曲柄摇杆机构。

主要是因为我们采用了连接头这种有多个自由的的连接装置，才不会被卡死。

接下来是计算正弦曲线的长度，苦学了近一天MATLAB才勉强算出来最后我们综合考虑取了0.4-1-2.64这组数据，然后我们取得后轮半径是100cm最后算出传动比为4.2:1，所以我们决定选用4:1的比例（主要是因为市面的齿轮的齿数限制）接下来是我们定的初始参数，轮子r=100mm d=4mm单向轴承csk8pp 车架150*200 齿轮齿数分别是40齿和10齿，前轮22*2 轴d=8 和立式轴承座！对于转向差速问题，我们选用了单向轴承来实现差速，但是其实到后面好像没起什么作用，不知道是不是因为前轮的取材还是因为后轮本来就有问题，这都是后话了。

二，小车的加工阶段当数据都出来的时候我们就开始加工了，本来我以为可以休息一下的，但是后来车架一直没有得到解决，主要是一开始我们就在纠结什么数控，其实想我们这种选用pc板的小车你用数控其实是很不方便的，就像我们把车轮平一样，没有想到我居然后面融了，就变形了，对此真的是一个败笔。

希望后面的人可以注意一下这一点，有时候没有必要来时纠结一种方法，结果白白浪费了时间，到后面没办法就叫在塑料板上划线，然后手动加工了这是干的，接下来是负责数控编程，就洗轮子，小车的连杆摇杆和组装就是由我来了，我只能说小组的合作真的要相互配合，不然很容易出问题，在加工上才方向设计和加工时很有不同的，比如这之前的车架布局在后面的加工时发现组装时发生了干涉，我只能说是我们之前想的太美好。

所以在设计的时候我们最好为自己后面组装留多点空间，不会到时会很尬尴，哎。

不过后面还有问题就是因为重物的重心问题了，主要是稳定性的问题！三、设计构想及方案此机械传动的无碳小车由重力势能作为动力，驱动小车以预定的轨迹运动，根据运动的轨迹不同可以设计不同的传动机构以实现不同的功能。

无碳小车结构设计报告一、设计概述根据题目要求，为达到“8”字绕行的目的，无碳小车应实现两个功能：重力势能的转换和周期性的转向。

据此可以将小车分为驱动机构和转向机构两部分。

驱动机构要求能量损耗小、传动比准确，优先选用齿轮机构。

转向机构因为轨迹重复性要求高，采用齿轮和拉杆结合控制前轮转向来满足小车走周期性“8”字要求。

二、设计方案1.小车以钢板做的底板为主体，上面安装三根吊挂重物的立杆。

2.使用滑轮机构将重块的能量通过细绳以转矩的形式传递到输入轴。

3.输入轴通过一级齿轮传动将能量传到驱动轴，带动驱动轮并驱使小车向前运动。

4.输入轴转动一圈，带动转动的大齿轮转动四分之一，使与之啮合的小齿轮转动二分之一，用连杆机构链接，使前轮走了一个圆时实现转向，从而小车走了“8”字形运动。

三、相关计算驱动机构转向齿轮（控制方向）转向机构（控制周期）1主动轮2驱动轮3主动轮4从动轮传动比2.5:1传动比1:2 主要零件尺寸：前轮半径后轮半径驱动1半径驱动2半径转向3半径转向4半径转向1半径转向2半径5mm 50mm 35mm 14mm 35mm 14mm 30mm 30mm厚度为10mm 厚度为6mm 设为转角30度，两个障碍物的距离为300毫米：设为小车的轨迹半径为x，则150*150-75*75=16875,对其开方约得130毫米。

由此可知，小车的轨迹为3.14*2*130*2=1632.8毫米，车轮要转5圈，所以轴的周长为2毫米才能保证小车在理论上转了8圈。

四、整体装配图五、作品创意1.优化各零件布局，降低小车重心2.三根立杆防止小车运行中重块摞动3. 不用其它额外的传动装置，直接由动力轴驱动轮子和转向机构，此种方式效率高、结构简单。

在不考虑其它条件时这是最优的方式。

4.曲柄连杆面积所受压力较小，且面接触便于润滑，故磨损减小，制造方便，已获得较高精度；两构件之间的接触是靠本身的几何封闭来维系的，它不像凸轮机构有时需利用弹簧等力封闭来保持接触5.小车机构简单，单级齿轮传动，损耗能量少六、心得与体会在设计无碳小车的环节中，我们在此过程当中反复探索、不断前进。

㈠无碳小车设计思路根据本届竞赛题目对无碳小车（以下简称：小车）功能设计、徽标设计的要求，我们首先确定如下的设计思路：1、根据能量守恒定律，物块下落的重力势能直接转化为小车前进的动能时，能量损失最少，所以小车前进能量来源直接由重物下落过程中减少的重力势能提供为宜。

2、根据小车功能设计要求（小车在前行时能够自动避开赛道上设置的障碍物），小车前进的路线具有一定的周期性；考虑到小车转向时速度有损失，小车前进的线路是命题设计要求的最优解。

3、结构的设计与成本分析、加工工艺设计统筹考虑，力求产品的最优化设计。

4、徽标反映本届竞赛主题：无碳小车㈡无碳小车设计方案以下是具体的设计方案介绍：一、徽标设计（图1）图1（1）设计说明：整个徽标是一个椭圆形的圈，包围着一个车轮，车轮下面写着“No Carbon”的字样。

其中，车轮代表着我们所做的无碳小车。

其后面是由众多抽象的“S”形条纹组成，代表着我们的无碳小车由所要求的“S”形跑到飞驰而出。

其下的“No Carbon”字样简单明了地说明了这届大赛的主题，并且外面的椭圆圈，代表着能量的意识，说明了势能与动能相互转换的过程。

最后，以整体上看，整个图形像一只眼睛。

看着远方，对未来全球实现无碳充满希望。

（2）材料：45钢（3）制作：激光打标机喷漆外圈红色R：255 G：0 B：0 内圈红色R：170 G：0 B：0 “No”R：85 G：85 :B：:85 “Carbon”R：170 G：0 B：0车轮R：255 G：85 B：85 “S”R：255 G：85~170 B：0~85二、小车动力、动力—转向、转向系统1、小车的动力系统（图2）（1）方案：根据竞赛命题要求（小车前行过程中完成的所有动作所需的能量均重物损失最少，所以以绳拉力为动力为宜。

拉力作用于锥型原动轮（以下简称：原动轮）上，形成力矩，力矩对该原动轮产生转动效应，通过一系列齿轮的传动，将动力输出，使后轮转动，小车前进。

无碳小车机构设计方案一：设计目标：1：重力势能最大限度的转化为小车的动能;2：小车能够自动的转向绕开障碍物;3：行驶的距离最大化；二：设计思路：1：小车的动力来自于重物下落的重力势能。

用皮带将重物与驱动轮轴连接，通过重物下降使皮带带动后轮轴旋转，从而实现小车的运动。

然而重物下落不可避免的要与小车碰撞从而造成能量损失。

为使重力势能最大限度转化为动能（重物与小车碰撞时速度最小或为零），则需要重物的下降过程是静止——加速——匀速——减速——静止。

而这样的过程要通过改变主动力矩实现。

具体是通过一根大小合适的锥形轴，改变动力线缠绕的半径。

从而改变主动力矩，使其与摩擦阻力矩之间的大小发生转变。

2：要使小车自动转弯，首先需要将后轮的运动传递给转向机构，其次需要设计一套装置利用后轮传递过来的运动实现前轮的偏转与还原。

最后为达到有规律的自动转弯，需进行运动参数计算，得到行驶路线图，通过小车行驶一个周期的距离前轮偏转两次，设定传动比，设定转向部件尺寸与安装位置。

3：行驶距离最大化，是需要各种其他损失最小化。

可以让小车的路线为直线——曲线——直线，即通过一个装置使小车在需要转向时转向并快速回复直线行驶，以避免曲线行驶造成的能量消耗。

也可以在小车结构尺寸设计时在满足其它条件后尽量减小尺寸，从而减小小车的重力和阻力。

三：详细设计方案1）小车结构尺寸如图所示2）机构分析1：动力机构：后轮的主运动通过缠绕在锥形轴上的皮带带动，当重物下降，带动皮带运动，皮带带动轴即后轮运动。

由于皮带缠绕在半径大小不等的锥形轴上，在起始时转动半径较大，启动转矩大，有利于启动。

启动后，转动半径开始减小（随缠绕的锥形轴半径减小），转速提高，转矩变小，和阻力平衡后小车匀速运动。

当重物距小车很近时，转径再次变小，皮带的拉力不足以使主动轴转动，但由于惯性，重物减速下降，直至与小车接触，此时重物速度很小或为零。

2：传动机构：后轮上通过键连接一个齿轮，模数为1，齿数17，然后与另一根轴（过渡轴）上齿数51的齿轮啮合，实现了一级传动比i=3，然后同一根轴上的另一模数为1，齿数17的齿轮被轴带动，它和第三根轴（转向动力轴）上齿数为68的齿轮啮合，实现了二级传动比i=4。

2014年****工程训练综合能力竞赛无碳小车设计报告参赛者：指导老师：2014/10/151、设计概述“无碳小车”是将重力势能转换为机械能，使小车实现行走及转向功能的装置。

小车由能量转换机构、传动机构、转向机构和车身构成，首先通过能量转换机构获得动力来驱动后轮转动，继而通过传动机构将运动传给转向机构使转向轮，利用横纵向直线运动复合运动使转向轮呈正弦波形周期性摆动，从而避开设置在波形内固有间距的障碍物。

具体设计为小车以1kg重物块下落500mm产生的重力势能作为动力，通过线绳带动齿轮轴等传动机构，单轮驱动；通过正弦机构带动前轮周期性摆动实现转向。

无碳小车结构设计总装图如图所示。

2、设计思路和方案小车的设计分为三个主要阶段：功能分析、、制造加工调试2.1功能分析对小车功能要求进行分析，寻找功能元解，将小车分为车架、原动机构、传动机构、转向机构、行走机构、微调机构六个模块。

对每一个模块进行多方案设计，综合对比选择最优的方案组合。

2.2参数分析与个性化设计利用Solidworks软件进行小车的实体建模、部分运动仿真。

对方案建立数学模型进行理论分析，使用MATLAB软件分别进行能耗规律分析、运动学分析、动力学分析、灵敏度分析，得出小车的具体参数和运动规律。

2.3 机械总功能分解及功能元解表1.势能转向小车形态学矩阵2.4 机构选型基本原则①满足工艺动作和运动要求。

②结构最简单,传动链最短。

③原动机的选择有利于简化结构和改善运动质量。

④机构有尽可能好的动力性能。

⑤机器操纵方便、调整容易、安全耐用。

⑥加工制造方便，经济成本低。

⑦具有较高的生产效率与机械效率。

2.5转向机构分析目前，能够实现无碳小车车轮转向控制的机构主要有曲柄摇杆机构、正弦机构（曲柄移动导杆机构）、RSSR空间四杆机构凸轮推杆机构和圆轮导杆机构。

这5 种机构在结构和功能上有各自的特点。

转向机构是本小车设计的关键部分，直接决定着小车的功能。

转向机构也同样需要尽可能的减少摩擦耗能，结构简单，零部件已获得等基本条件，同时还需要有特殊的运动特性。

无碳小车设计报告范文v40(20221015)-图文广州大学第二届工程训练综合能力竞赛暨第四届全国大学生工程训练综合能力竞赛竞赛项目：“S”型赛道场地竞赛成员：张伟鑫、古剑峰、冯燕柱学院：机械与电气工程学院指导老师：刘长红时间：2022年10月12日要我们对小车分别进行机械设计、工艺方案设计、经济成本分析、以及工程管理方案设计等。

其中，机械设计包括方案设计及修改、机构运动分析以及机构力分析等。

重物下落，通过滑轮机构把重物产生的拉力减半，并沿着与重物连接的细线传递到绕线轴中，从而传递到同轴的传动机构中，通过一定传动比的传动机构将转动速度加大，并把动力传到同轴的驱动轮驱使小车前行。

另外，传动机构也把动力传递给转向机构支持小车前轮转向，从而实现小车自动规避障碍物。

小车的功能分析图如下。

图3小车功能分析图2/433）要实现把滚轴的回转运动转换为前轮转向轴的水平滑动，且前轮的左右摆幅相同，实现小车前轮的转向问题，要且保证传动的准确配合。

4）将连续转动变为周期性摆动，可选择的机构很多，从机械设计的高效率和结构简单原则上作对比，在考虑好安装精度，传递效率、结构复杂程度以及成本高低后，选择相应的机构。

2.1.4微调机构1）微调机构一般配合转向机构存在，通过调节转向机构的尺寸信息以适应不同间距的比赛条件。

2）一台小车至少含有一个粗调装置和一个微调装置为宜，以做到快速并精确调整。

3）需通过多次试验确定最佳微调位置对应的最佳路线。

4）结构简单，调整方便。

2.2方案比较根据小车上各个机构进行比较，主要从原动机构、传动机构、转向机构和微调机构四个方面展开。

2.2.1原动机构方案一：捆绑着重物的细绳绕过定滑轮后被捆绑在绕线圈上并与绕线圈缠绕。

重物下降，捆绑着重物的细线绕过定滑轮，带动与后轮轴同心的绕线圈转动，进而驱动后轮转动和传动机构工作。

绕线轴呈锥形。

方案二：捆绑着重物的细绳分别绕过定滑轮和动滑轮后被捆绑在绕线圈上并与绕线圈缠绕。

目录1 结构设计………………………………………………………… 1.1 结构组成………………………………………………… 1.2 工作原理…………………………………………………装2 力学分析……………………………………………………… 2.1 运动分析………………………………………………… 2.2 动力学分析……………………………………………… 2.3 强度校核………………………………………………… 3 材料及成本分析……………………………………………… 4 参考文献…………………………………………………………订线报告书 辽宁工程技术大学 科技方法训练 报告书1 结构设计1.1 结构组成该车有两部分组成，分为前车身和后车身，前车身放配载荷，后车身为驱动车身。

其结构如图装订构件 1-9 构成车身的框架，其中 4,5,6 的作用是使车身稳定，构件 10 为支架，为重物 下落提供一定高度， 构件 11 的作用是重物下落时使构件 10 能稳定存在， 不发生倾斜。

1.2 工作原理重力势能转化为动能，重物由支架顶端下落，联接重物的绳子被拉伸，绳子通过滑轮 绕在轴上，绳子拉伸带动轴转动，小车产生动能。

当重物下落到小车框架上是，由于线框架有空隙，重物会落在地上，这时后车身由于重物的原因停止前进，前车身由于惯 性将继续前进，但是小车减小了摩擦阻力，走的更远。

2 力学分析2.1 运动分析驱动r1 r2>>r3, 转矩 M= f ⋅ R ,轮的转矩 M = f ⋅ R ，初始时摩擦力为静摩擦第1页报告书 辽宁工程技术大学 科技方法训练 报告书 力，为了使小车运动，原动力 f 要大于最大静摩擦力，拉力 F 一定 转矩 MM1 = F ⋅r1 ，轮的= f ⋅ R ， f1 越大，原动力 f1 越大， f1 越大，初始角加速度就越大，转动的就越快车启动的就快。

运动时，M 物 g= F +m 物 a 线+ F 阻, 随着速度增加，F 阻先减f 小，a 线增加， a 轮增加，轮的转矩 M 增加，原动力 2 与 F 成正比，F 增加；也就装是说 F 与 a 线的变化一致，随着速度增加， F 阻逐渐增加， a 线减小， F 减小，轮 的转矩M = f ⋅ R ， M 2 = F ⋅r2 ，原动力 f 2 与 F 成正比的比例减小，那么 f 2 减小的r f f 更多，逐渐等于阻尼转矩，小车做匀速直线运动。

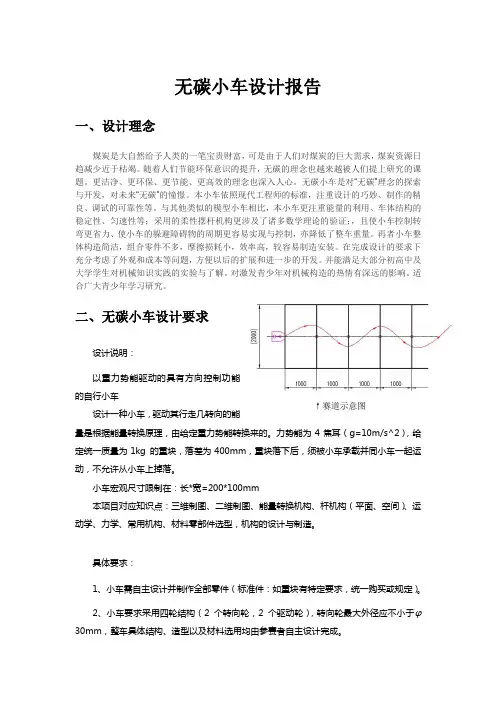

无碳小车设计报告一、设计理念 煤炭是大自然给予人类的一笔宝贵财富，可是由于人们对煤炭的巨大需求，煤炭资源日趋减少近于枯竭。

随着人们节能环保意识的提升，无碳的理念也越来越被人们提上研究的课题。

更洁净、更环保、更节能、更高效的理念也深入人心。

无碳小车是对“无碳”理念的探索与开发，对未来“无碳”的憧憬。

本小车依照现代工程师的标准，注重设计的巧妙、制作的精良、调试的可靠性等。

与其他类似的模型小车相比，本小车更注重能量的利用、车体结构的稳定性、匀速性等；采用的柔性摆杆机构更涉及了诸多数学理论的验证；，且使小车控制转弯更省力、使小车的躲避障碍物的周期更容易实现与控制，亦降低了整车重量。

再者小车整体构造简洁，组合零件不多，摩擦损耗小，效率高，较容易制造安装。

在完成设计的要求下充分考虑了外观和成本等问题，方便以后的扩展和进一步的开发。

并能满足大部分初高中及大学学生对机械知识实践的实验与了解。

对激发青少年对机械构造的热情有深远的影响。

适合广大青少年学习研究。

二、无碳小车设计要求设计说明：以重力势能驱动的具有方向控制功能的自行小车设计一种小车，驱动其行走几转向的能量是根据能量转换原理，由给定重力势能转换来的。

力势能为4焦耳（g=10m/s^2），给定统一质量为1kg的重块，落差为400mm ，重块落下后，须被小车承载并同小车一起运动，不允许从小车上掉落。

小车宏观尺寸限制在：长*宽=200*100mm本项目对应知识点：三维制图、二维制图、能量转换机构、杆机构（平面、空间）、运动学、力学、常用机构、材料零部件选型，机构的设计与制造。

具体要求：1、小车需自主设计并制作全部零件（标准件：如重块有特定要求，统一购买或规定）。

2、小车要求采用四轮结构（2个转向轮，2个驱动轮），转向轮最大外径应不小于φ30mm ，整车具体结构、造型以及材料选用均由参赛者自主设计完成。

3、起动时，小车的中心线必须与赛道中心线重合，允许最大偏离距离为左右各20mm 。

S型无碳小车结构设计随着环保意识的不断提高，无碳小车作为一种清洁、节能的运输工具，逐渐受到了人们的。

S型无碳小车作为一种典型的设计，具有其独特的优势。

本文将从S型无碳小车的结构设计出发，阐述其设计理念、实践方法以及所面临的挑战。

S型无碳小车是一种使用太阳能或其他绿色能源作为动力源的小型车辆。

其特点主要包括零排放、节能环保、便捷实用等。

结构设计对于S型无碳小车的性能和稳定性有着至关重要的影响。

合理的结构设计能够最大程度地发挥车辆的性能，提高其稳定性和耐久性。

S型无碳小车的结构设计通常包括以下几个方面：车身结构、悬挂系统、动力传输、制动系统以及转向系统。

在设计过程中，我们首先需要考虑的是如何将太阳能转化为动力，并实现车辆的驱动和转向。

此外，合理的车身结构和悬挂系统也是提高车辆稳定性和舒适性的关键因素。

在设计S型无碳小车的车身结构时，我们需要考虑车身的材料、强度、轻量化以及生产工艺等因素。

同时，还需要注意车身结构与太阳能电池板之间的匹配，以充分利用太阳能。

悬挂系统的设计则需要根据车辆行驶的路况和舒适性要求来进行，以保证车辆在行驶过程中的稳定性和平顺性。

制动系统和转向系统的设计也是S型无碳小车结构设计的关键部分。

对于制动系统，我们需要考虑制动器的类型、制动性能以及与车轮的匹配等因素。

而对于转向系统，则需要转向器的类型、转向灵敏度以及与车轮的连接方式等因素。

在进行S型无碳小车结构设计时，我们需要注意以下几点：首先，要确保设计的结构合理、性能稳定，并能够满足车辆的使用要求；其次，要在保证车辆性能的同时，尽可能地减轻车身重量，以提高车辆的能效；最后，要注意选择合适的材料和工艺，以满足车辆的强度和耐久性要求。

总的来说，S型无碳小车结构设计是一个充满挑战和机遇的领域。

通过不断的研究和实践，我们可以进一步提高S型无碳小车的性能和稳定性，实现其在更多领域的应用。

同时，我们也应该意识到，S型无碳小车的设计与制造需要强大的技术支持和资源投入，因此，我们需要不断加强技术研究和创新，以推动S型无碳小车的发展。

课程设计报告书题目：无碳小车的设计系部：机制专业：机械设计制造及自动化班级: 11级姓名:徐明杨鑫王书安指导教师:莫xx 机械设计程设课计任务书一、设计题目无碳小车的设计1.设计布置方案1 无碳小车示意图功能设计要求设计一种可将该重力势能转换为机械能并可用来驱动小车行走的装置。

该无碳小车在前行时能够自动避开赛道上米，放置一个直径20mm、高200mm的弹性障碍圆棒）。

机械设计课程设计任务书1.前言本次课程设计的内容是起重机传动装置的设计，主要内容是综合运用机械课程和其他所学课程的知识，通过对减速器的设计来熟悉掌握机械设计的一般规律，培养分析问题和解决问题的能力，从而进一步巩固，加深和开阔所学知识。

同时通过设计计算，绘图及运用技术标准，规范，设计手册等有关资料，熟练掌握公式编辑器，AutoCAD 绘图，MATLAB 计算编程，CATIA 绘图的能力，掌握全面的机械设计技能。

本文在完成设计任务的前提下，编写了大量的MA TLAB 程序，以及用CA TIA 绘制了部分三维模型，为下一步的深入研究，减速器数据库的设计，三维建模提供了保障条件。

2设计任务2.1设计题目：无碳小车的设计 2.1.1设计布置方案图1 无碳小车示意图2.1.2设计要求以重力势能驱动的具有方向控制功能的自行小车。

给定一重力势能，根据能量转换原理，设计一种可将该重力势能转换为机械能并可用来驱动小车行走的装置。

该无碳小车在前行时能够自动避开赛道上设置的障碍物（每间隔1米，放置一个直径20mm 、高200mm 的弹性障碍圆棒）。

2.1.3已知条件（1）重力势能为5焦耳； （2）g=10m/s 2；（3）重块（￠50×65 mm ，普通碳钢）重量为1KG 铅垂下降来获得，落差400±2mm ；. （4）重块落下后，须被小车承载并同小车一起运动，不允许掉落。

2.1.4设计功能要求要求小车前行过程中完成的所有动作所需的能量均由此能量转换获得，不可使用任何其他的能量形式。

S形轨迹无碳小车的结构设计（精选五篇）第一篇：S形轨迹无碳小车的结构设计“S形轨迹无碳小车的结构设计摘要：针对第四届全国大学生工程训练综合能力竞赛题目，设计一辆通过重力驱动的纯机械结构的无碳小车，且小车具有周期性越障功能。

通过所学知识，设计并制作该小车，参加比赛。

设定不同的参数，借助工程软件MATLAB对小车的轨迹进行仿真计算。

通过分析，设计出一辆满足比赛要求的小车。

并且通过调试证明，小车能够稳定行驶，具有较高的可靠性。

关键词：无碳小车越障轨迹仿真0前言本文针对第四届全国大学生工程训练综合能力竞赛关于“S”形轨迹的要求，设计并制作了一种将重力势能转换为动能，并且按照“S”形轨迹稳定前行的无碳小车。

小车为三轮结构，前轮为方向轮；后面一轮为驱动轮，一轮为从动轮。

小车具有可调节的转向控制机构，以适应700-1300mm间距的不同间距障碍物。

1小车结构设计本文把小车的机构分为：原动机构、传动机构、转向机构、微调机构与车身。

除了轴承、螺栓螺母等标准件可以直接选用外，小车的其余部件均使用LY102铝合金制作。

本文的设计目的是使小车各部分的尺寸协调，满足强度要求、实现不同距离的越障功能。

下面是各个机构的设计： 1.1原动机构设计原动机构是利用重物下落时的重力势能转化为动能，从而驱动小车前进和转向的机构。

重物是1kg的标准砝码，重物周围是三根均布的钢管，从而约束重物的自由度，使重物直线下降，减少了能量损失，保证了小车重心的稳定性。

重物通过尼龙线绕在小车的绳轮上，在下降的过程中，带动绳轮的转动，实现了能量转换。

在实际测试中，证明了该结构简单、能量转化率高、成本低等特点。

1.2传动机构设计传动部分是原动机构和小车主动轮动力传递的枢纽，本文设计的小车的传动机构由后轮、一级齿轮、及其相关零件组成。

由于小车具有转向的功能，为不干扰小车的转向，后轮采用差速连接。

小车的右后轮为主动轮，左后轮为从动轮。

主动轮与传动机构相连，驱使小车的运动，从轮轮用轴承空套在后轴上，跟随小车的运动。

第二届全国大学生工程训练综合能力竞赛结构设计报告总 4 页第 1 页产品名称：无碳小车编号刘亚运陈建强王昌省1、设计概述根据比赛要求，为实现小车自动绕桩避障这一功能，需要考虑以下因素：1.根据小车功能设计要求（小车在前行时能够自动避开赛道上设置的障碍物），小车前进的路线具有一定的周期性；考虑到小车转向时速度有损失，小车前进的线路是命题设计要求的最优解；2.结构尽量简单，以节约能源，同时需要降低重心以保持其稳定性；3.鉴于运动过快可能会使精度降低并浪费能源，故宜适当设置其传动比。

2、设计方案1.动力源：将重物固定于绳子上，绳子系在轴1上，重物下落拉动轴1转动，通过齿轮啮合驱动轴2，进而使小车前进；2.差速部分：当重锤下落时，通过滑轮轴连接线驱动大齿轮转动，带动驱动轴回转，并通过传动齿轮带动后轴回转。

由于小车在前进时要走S形路线，在转弯时内侧的车轮与外侧的车轮转速不一样，后面两个轮子走过的距离不同，因此两个后轮上采用了不同的连接方式，其中一个后轮随轴转动，而另一个后轮在轴上空转，从而实现差动；同时通过简单计算应用调心轴承（轴承代号1026）进行微调；3.前轮转向部分：轴1的齿轮上凸起与连杆1形成铰链接，随着齿轮1转动，驱动杆周期性往复运动；前轮伸出端与连杆2形成铰链接，随着杆的往复运动进而实现周期性转向；连杆1与连杆2通过万向节联轴器链接，通过两个旋转自由度适应前轮伸出传动部分端轴向周期往复运动带来的尺寸变化；万向节联轴器能够有效实现扭矩传递；4.基于此设计，小车以正弦曲线的方式向前运动，实现避障功能；5.调整部分：在连杆处增加微调结构，从而为以后的调试提供方便；装 订 线学校名称：山东大学工程训练中心。

无碳小车结构设计报告1、设计概述结构设计首先要求工作原理明确，能够达到预期的功能。

此次需要设计的无碳小车其主要功能是绕过前行道路上的障碍物，障碍物为等间距共线排列，因此转化成机械方面的原理即要求小车有周期往复运动装置；并且小车的能量来源为重物重力势能，因此需要有传动装置是重力势能传递到往复运动动装置。

无碳小车结构设计其次要求小车系统能够稳定运行，既有良好的机械性能，根据题目要求小车应在两米宽的轨道上行走，小车上装有的负载不能在小车前行过程中掉落，这要求使小车能够平稳前进，小车应不致翻到或冲出轨道。

结构设计再则要有良好的结构工艺性，以便高效、合格、经济地加工出所需要的产品。

既然是无碳小车，则要使小车成本低却性能好效率高。

当然一个好的结构设计还应具有良好的外观造型，产品在满足功能要求的前提下，具有良好的结构工艺性和漂亮的外观造型，是设计所追求的目标。

2、主要零件分析后轮由于后轮为驱动轮，稳定性要好，通过使其轮缘加厚，中间质量分布较少，转动惯量增大，达到蓄能的效果。

后轮轴重物下落时的绕线轮及皮带轮中较小的一个可以设计在轴上，轴上还应有与轴承配合的地方。

中轮轴为了方便小车在重物下降完毕之后重新启动，引入皮带轮，使手摇杆能独立于驱动轮的运动控制重物的上升。

蜗杆为使小车能绕开障碍物，其前进速度和转向角速度必须满足要求，也就是说，驱动系统和转向系统之间的传动比要适当，此处我们选用蜗杆传动齿轮轴齿轮轴需要带动曲柄滑块机构的曲柄转动，为减少中间传动环节，可将曲柄与齿轮轴作为一体。

连杆由于在曲柄滑块机构运转过程中，连杆上下运动会消耗重力势能，因此连杆质量应尽可能小，在设计中应去掉多余的材料。

前轮前轮作为转向轮，其与地面的接触面积越小越好，我们可将前轮外缘设计为圆弧状（橡胶套），与地面的接触为线接触，可使前轮转向对小车轨道偏移造成的误差降到最低。

当然还有其它零件，设计比较简单，这里不再赘述，但是所有零件的设计都应该能满足要求并以工艺合理与经济为前提。
