传感器原理及其应用习题第1章传感器的一般特性一、选择、填空题1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。

2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。

3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。

4. 测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。

5．二、计算分析题1、什么是传感器？由几部分组成？试画出传感器组成方块图。

2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。

作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义第2章电阻应变式传感器一、选择、填空题1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。

直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。

2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。

3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法＿。

4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。

5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍6．电阻应变片的配用测量电路采用差动电桥时，不仅可以消除线性误差同时还能起到温度补偿的作用。

7、二、计算分析题1 说明电阻应变测试技术具有的独特优点。

(1)这类传感器结构简单，使用方便，性能稳定、可靠；(2)易于实现测试过程自动化和多点同步测量、远距测量和遥测；(3)灵敏度高，测量速度快，适合静态、动态测量；(4)可以测量各种物理量。

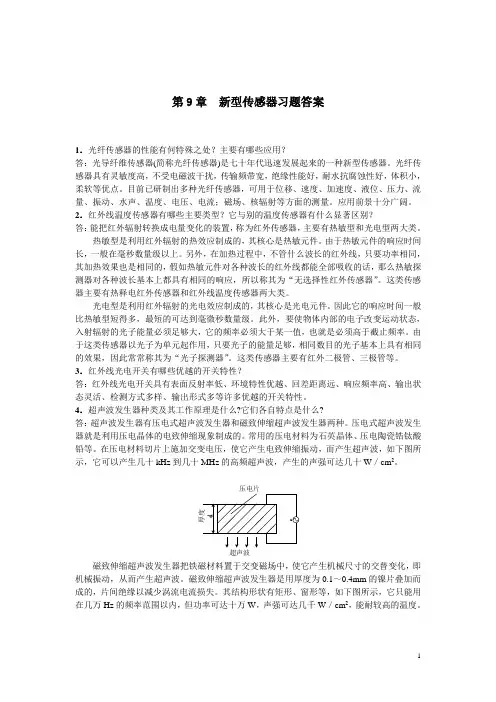

第9章新型传感器习题答案1．光纤传感器的性能有何特殊之处？主要有哪些应用？答：光导纤维传感器(简称光纤传感器)是七十年代迅速发展起来的一种新型传感器。

光纤传感器具有灵敏度高，不受电磁波干扰，传输频带宽，绝缘性能好，耐水抗腐蚀性好，体积小，柔软等优点。

目前已研制出多种光纤传感器，可用于位移、速度、加速度、液位、压力、流量、振动、水声、温度、电压、电流；磁场、核辐射等方面的测量。

应用前景十分广阔。

2．红外线温度传感器有哪些主要类型？它与别的温度传感器有什么显著区别？答：能把红外辐射转换成电量变化的装置，称为红外传感器，主要有热敏型和光电型两大类。

热敏型是利用红外辐射的热效应制成的，其核心是热敏元件。

由于热敏元件的响应时间长，一般在毫秒数量级以上。

另外，在加热过程中，不管什么波长的红外线，只要功率相同，其加热效果也是相同的，假如热敏元件对各种波长的红外线都能全部吸收的话，那么热敏探测器对各种波长基本上都具有相同的响应，所以称其为“无选择性红外传感器”。

这类传感器主要有热释电红外传感器和红外线温度传感器两大类。

光电型是利用红外辐射的光电效应制成的，其核心是光电元件。

因此它的响应时间一般比热敏型短得多，最短的可达到毫微秒数量级。

此外，要使物体内部的电子改变运动状态，入射辐射的光子能量必须足够大，它的频率必须大于某一值，也就是必须高于截止频率。

由于这类传感器以光子为单元起作用，只要光子的能量足够，相同数目的光子基本上具有相同的效果，因此常常称其为“光子探测器”。

这类传感器主要有红外二极管、三极管等。

3．红外线光电开关有哪些优越的开关特性？答：红外线光电开关具有表面反射率低、环境特性优越、回差距离远、响应频率高、输出状态灵活、检测方式多样、输出形式多等许多优越的开关特性。

4．超声波发生器种类及其工作原理是什么?它们各自特点是什么?答：超声波发生器有压电式超声波发生器和磁致伸缩超声波发生器两种。

压电式超声波发生器就是利用压电晶体的电致伸缩现象制成的。

《传感器原理及工程应用》习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差 ％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100%引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

部分习题参考答案第9章新型光电传感器9.1 象限探测器与PSD光电位置传感器有什么异同？各有哪些特点？9.2 叙述SSPD自扫描光电二极管阵列工作原理及主要参数特征。

9.3 CCD电荷耦合器主要由哪两个部分组成？试描述CCD输出信号的特点。

9.4 试述CCD的光敏元和读出移位寄存器工作原理。

9.5 用CCD做几何尺寸测量时应该如何由像元数确定测量精度。

9.6 CCD信号二值化处理电路主要有哪种电路形式，可起到什么作用？9.7说明光纤传感器的结构和特点，试述光纤的传光原理。

9.8 当光纤的折射率N1=1.46，N2=1.45时，如光纤外部介质N0=1，求最大入射角θc的值。

9.9 什么是光纤的数值孔径？物理意义是什么？NA取值大小有什么作用？有一光纤，其纤芯折射率为1.56，包层折射率为1.24，求数值孔径为多少？9.10光纤传感器有哪两大类型？它们之间有何区别？9.11 图9-36为Y结构型光纤位移测量原理图，光源的光经光纤的一个分支入射，经物体反射后光纤的另一分支将信号输出到光探测器上。

光探测器的输出信号与被测距离有什么样关系，试说明其调制原理，画出位移相对输出光强的特性曲线。

9.12光纤可以通过哪些光的调制技术进行非电量的检测，说明原理。

9.13埋入式光纤传感器有哪些用途，举例说明可以解决哪些工程问题。

答案9.1答：1）象限探测器它是利用光刻技术，将一个整块的圆形或方形光敏器件敏感面分隔成若干个面积相等、形状相同、位置对称的区域，这就构成了象限探测器。

PSD光电位置传感器是一种对入射到光敏面上的光点位置敏感的光电器件。

两种器件工作机理不同，但其输出信号与光点在光敏面上的位置有关。

光电位置传感器被广泛应用于激光束对准、平面度检测、二维坐标检测以及位移和振动测量系统。

2）象限探测器有几个明显缺点：它需要分割从而产生死区，尤其当光斑很小时，死区的影响更明显。

若被测光斑全部落入某个象限时，输出的电信号无法表示光斑位置，因此它的测量范围、控制范围都不大，测量精度与光强变化及漂移密切相关，因此它的分辨率和精度受到限制。

第一章传感与检测技术的理论基础1. 什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2. 什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示，引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与 绝对误差大小相等符号相反的值。

在计算相对误差时 也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相 对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精 度是用引用误差表示的。

3. 用测量范围为-50〜+15OkPa 的压力传感器测量14OkPa 压力时，传感器测得示值为142kPa,求该示 值的绝对误差、实际相对误差、标称相对误差和引 用误差。

解：绝对误差 :=1 4 21 4 O2kPa4. 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？ 答：在同一测量条件下，多次测量同一被测量时，其 绝对值和符号以不可预定方式变化着的误差称为随机 误差。

实际相对误差 标称相对误差引用误差 142 —140 100% =1.43%140 142-140 100% =1.41%142 142 -140150 -（ -100% =1%随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙, 热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

第1章传感器概述1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语： 1)敏感元件;2)传感器; 3)信号调理器;4)变送器。

第1章传感器答案：3．答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

4．答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器第2章传感器特性1．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？2．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。

当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。

3．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比，相角各为多少？ε=0.7时，，又为多少？4．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。

5. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。

6. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。

7．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。

8．某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。

第一章传感器的一般特性1.传感器技术的三要素。

传感器由哪3部分组成?2.传感器的静态特性有哪些指标?并理解其意义。

3.画出传感器的组成方框图,理解各部分的作用。

4.什么是传感器的精度等级?一个0.5级电压表的测量范围是0~100V,那么该仪表的最大绝对误差为多少伏?5.传感器工作在差动状态与非差动状态时的优点有哪些?灵敏度、非线性度?第二章应变式传感器6.应变片有那些种类?金属丝式、金属箔式、半导体式。

7.什么是压阻效应?8.应变式传感器接成应变桥式电路的理解、输出信号计算。

应变片桥式传感器为什么应配差动放器?9.掌握电子称的基本原理框图,以及各部分的作用。

10.电阻应变片/半导体应变片的工作原理各基于什么效应?11.半导体应变片与金属应变片各有哪些特点。

第三章电容式传感器12.电容式传感器按工作原理可分为哪3种?13.寄生电容和分布电容对电容式传感器有什么影响?解决电缆电容影响的方法有那些?14.什么是电容电场的边缘效应?理解等位环的工作原理。

15.运算法电容传感器测量电路的原理及特点。

第四章电感式传感器16.了解差动变压器的用途及特点。

17.差动变压器的零点残余电压产生的原因?第五章压电式传感器18.什么是压电效应?什么是逆压电效应?常用压电材料有哪些?19.压电传感器能否测量缓慢变化和静态信号?为什么?20.压电传感器的前置放大器电路形式主要有哪两种?理解电压放大器、电荷放大器的作用。

第六章数字式传感器21.光栅传感器的原理。

采用什么技术可测量小于栅距的位移量?22.振弦式传感器的工作原理。

第七章热电式传感器23.热电偶的热电势由那几部分组成?24.热电偶的三定律的理解。

25.掌握热电偶的热电效应。

26.热电偶冷端补偿原理和必要性及补偿电桥法的补偿原理。

27.铂电阻采用三线制接线方式的原理和特点?28.采用负温度系数热敏电阻稳定晶体管放大器静态工作点的工作原理。

29.集成温度传感器AD590的主要特点。
