建筑供配电监控系统

智能楼宇供配电监控系统建筑设备自动化系统(BAS，Building Auotomation System)，是应用前端探测器或执行器，现场设备(DDC)，网络通讯技术及计算机控制实现对建筑物内机电设备运行的监视、控制和管理的综合系统。

建筑物中的机电设备具有多而散的特点。

为方便监控和管理，按类别和功能划分为:暖通空调监控子系统，供配电设备监控子系统，照明监控子系统，给排水监控子系统等。

建筑设备自动化系统有广义BAS和狭义BAS之分，狭义BAS没有火灾自动报警系统和安全防范系统，包括电力、照明、空调、给排水等。

在《智能建筑设计标准》(GB/T50314—2000)中，称广义的为建筑设备自动化系统，称狭义的为建筑设备监控系统。

2.1.4 集散控制系统图 2.1又称分布式控制系统(DCS—Distributed Control System)，它的特征是“集中管理，分散控制”，即以分布在现场被控设备处的各种功能性微机(下位机)完成被控设备的实时监测、保护与控制。

该系统克服了计算机集中控制带来的危险性高度集中和常规仪表控制功能单一的局限性;以安装于中央监控室并具有很强的数字通信、CRT显示、打印输出与丰富的控制管理软件功能的中央管理计算机(上位机)完成集中操作、显示与优化控制功能，避免了因常规仪表分散控制而造成的人机联系困难，且便于统一管理。

传感器/控制器群针对水、电、气、报警、消防等终端设施进行检测与控制，一般根据监控需求按类或按组控制。

对大型DCS，中间还有区域控制中心。

分布式系统将许多台计算机联合起来，共同承担监测与控制管理的工作，所连接的每台计算机既可以独立进行监测和控制工作，又可以在中央控制机指导下工作，还可以与其他计算机协调交换信息，共同完成某项控制任务。

其灵活性、可靠性要远高于单台控制器。

图 2.2如图2.2所示，集散型计算机控制系统主要由四部分构成。

1(中央管理计算机(或称上位机、中央监控计算机)中央管理计算机设置在中央监控室内，它将来自现场设备的所有信息数据集中提供给监控人员，并接至室内的显示设备、记录设备和报警装置等。

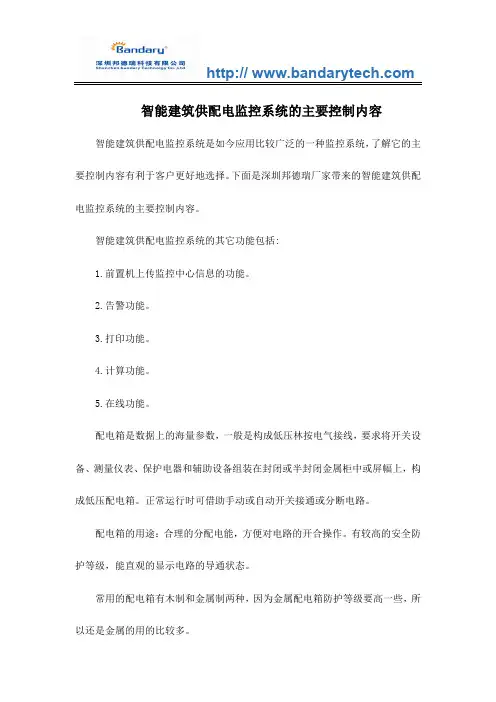

智能建筑供配电监控系统的主要控制内容智能建筑供配电监控系统是如今应用比较广泛的一种监控系统，了解它的主要控制内容有利于客户更好地选择。

下面是深圳邦德瑞厂家带来的智能建筑供配电监控系统的主要控制内容。

智能建筑供配电监控系统的其它功能包括:1.前置机上传监控中心信息的功能。

2.告警功能。

3.打印功能。

4.计算功能。

5.在线功能。

配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

配电箱的用途：合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观的显示电路的导通状态。

常用的配电箱有木制和金属制两种，因为金属配电箱防护等级要高一些，所以还是金属的用的比较多。

（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，开关柜多数是指抽屉式开关柜。

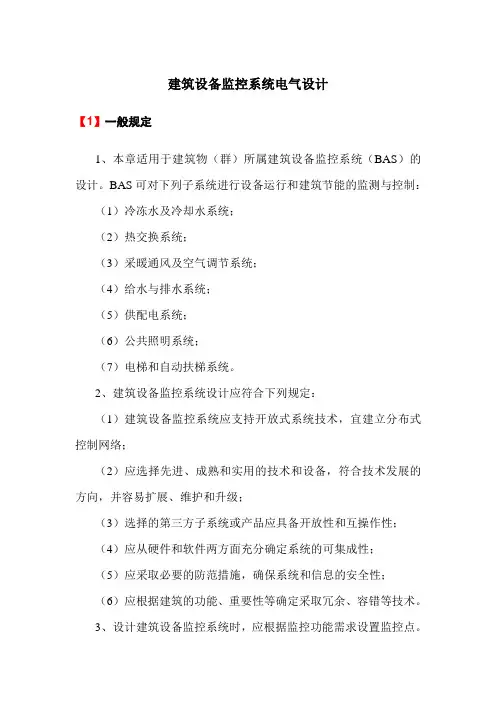

建筑设备监控系统电气设计【1】一般规定1、本章适用于建筑物（群）所属建筑设备监控系统（BAS）的设计。

BAS可对下列子系统进行设备运行和建筑节能的监测与控制：（1）冷冻水及冷却水系统；（2）热交换系统；（3）采暖通风及空气调节系统；（4）给水与排水系统；（5）供配电系统；（6）公共照明系统；（7）电梯和自动扶梯系统。

2、建筑设备监控系统设计应符合下列规定：（1）建筑设备监控系统应支持开放式系统技术，宜建立分布式控制网络；（2）应选择先进、成熟和实用的技术和设备，符合技术发展的方向，并容易扩展、维护和升级；（3）选择的第三方子系统或产品应具备开放性和互操作性；（4）应从硬件和软件两方面充分确定系统的可集成性；（5）应采取必要的防范措施，确保系统和信息的安全性；（6）应根据建筑的功能、重要性等确定采取冗余、容错等技术。

3、设计建筑设备监控系统时，应根据监控功能需求设置监控点。

监控系统的服务功能应与管理模式相适应。

4、建筑设备监控系统规模，可按实时数据库的硬件点和软件点点数区分。

5、建筑设备监控系统，应具备系统自诊断和故障报警功能。

6、当工程有智能建筑集成要求，且主管部门允许时，BAS应提供与火灾自动报警系统（FAS）及安全防范系统（SAS）的通信接口，构成建筑设备管理系统（BMS）。

【2】建筑设备监控系统网络结构1、建筑设备监控系统，宜采用分布式系统和多层次的网络结构。

并应根据系统的规模、功能要求及选用产品的特点，采用单层、两层或三层的网络结构，但不同网络结构均应满足分布式系统集中监视操作和分散采集控制（分散危险）的原则。

（1）大型系统宜采用由管理、控制、现场设备三个网络层构成的三层网络结构。

（2）中型系统宜采用两层或三层的网络结构，其中两层网络结构宜由管理层和现场设备层构成。

（3）小型系统宜采用以现场设备层为骨干构成的单层网络结构或两层网络结构。

各网络层应符合下列规定：1）管理网络层应完成系统集中监控和各种系统的集成；2）控制网络层应完成建筑设备的自动控制；3）现场设备网络层应完成末端设备控制和现场仪表设备的信息采集和处理。

18 建筑设备监控系统18.1 一般规定18.1.1本章适用于建筑物（群）所属建筑设备监控系统（BAS）的设计。

BAS可对下列子系统进行设备运行和建筑节能的监测及控制：1冷冻水及冷却水系统；2热交换系统；3采暖通风及空气调节系统；4给水及排水系统；5供配电系统；6公共照明系统；7电梯和自动扶梯系统。

【注释】 BAS按工作范围有两种定义方法，即广义的BAS和狭义的BAS。

广义的BAS即建筑设备自动化系统，它包括建筑设备监控系统、火灾自动报警系统和安全防范系统；狭义的BAS 即建筑设备监控系统，它不包括火灾自动报警系统和安全防范系统。

从使用方便的角度，可将狭义二字去掉，简称建筑设备监控系统为“BAS”。

建筑设备监控系统的主要监控对象是各类建筑设备，为了界定其范围并及《智能建筑工程验收规范》GB50339保持一致，本规范规定这些建筑设备的监控可划分为7个子系统。

18.1.2建筑设备监控系统设计应符合下列规定：1建筑设备监控系统应支持开放式系统技术，宜建立分布式控制网络；2应选择先进、成熟和实用的技术和设备，符合技术发展的方向，并容易扩展、维护和升级；3选择的第三方子系统或产品应具备开放性和互操作性；4应从硬件和软件两方面确定系统的可集成性；5应采取必要的防范措施，确保系统和信息的安全性；6应根据建筑的功能、重要性等确定采取冗余、容错等技术。

【注释】集散控制系统DCS虽然号称是分布式控制系统，但实际上只做到了半分布，现场设备层并没有实现彻底分布，控制依赖于控制器。

真正的分布式控制系统FCS中，现场的各测控点（传感器、执行器等）均是智能化的，因此可将DCS中现场设备层单向传输的4～20mA模拟量信号变为全数字双向多站的数字通信，即实现了现场设备层的全网络化；并省去了传统DCS所必需的输入/输出模块和现场控制站，即控制功能进一步分散到现场设备上。

虽然FCS是发展方向，但由于智能型数字化的传感器、执行器目前的价格仍偏高，近期建筑设备监控系统仍以选择半分布的DCS为宜。

建筑设备监控系统及安装技术分析摘要：建筑设备监控系统，能实时对建筑中不同设备的状态进行监控，具体应用时，应该在保障建筑设备监控系统能够安全运行的前提下，减小其整体能耗，实现绿色化发展目标。

建筑设备监控系统的安装调试工作极具专业性，施工难度较高，不仅要了解各环节技术规范，还要知道相关的标准要求，否则会留下严重的风险隐患。

本文结合了实例建筑项目，介绍其设备监控系统的具体安装技术，并总结了施工中的注意事项。

关键词：建筑设备监控系统；空调系统；新风系统；空气质量监测；DDC；传感器1项目概况项目占地13914㎡，建筑面积达到8.46万㎡，建筑形体为U形，地上15层，地下3层。

以框架－剪力墙结构为主，部分设计为框架结构。

底层有部分用作商业场所，其余均用作办公楼。

建筑物内部装有设备监控系统，可以对楼内各种电子系统、还有空气质量等实施集中监控，在节地、节水、节材、节能等方面均有成效，达到了绿色环保目标。

2监控系统功能2.1对空调系统实施监控空调系统的基本组成不仅仅是空调机组跟新风机组，还有自然通风系统，除此之外，还有一些风机、盘管之类的设备。

其具体监控功能包括：对室内环境温湿度进行适当的调节，检测、控制整个空调系统的具体运行状态，依照实际需求自动对空调系统中相应设备进行启停控制，对通风换气流量实施监测，还可以在系统中出现故障时自动报警。

2.1.1对空调机组实施监控图1对空调机组实施监控的基本原理图由图1可知，空调机组监控内容有：1）能源塔的运转、启停状态，还有故障报警；2）机组的运转、启停状态，运行记录，还有故障报警；3）冷却水泵的运行记录，运转状态，还有故障报警；4）冷冻水泵的运转状态，一定时间段内的历史运行记录，还有在出现相关故障时自动报警；5）对冷冻水系统正常运行期间的供水水温高低、回水水温高低，还有压力大小实施监测；6）对冷却水系统正常运行期间的供水水温高低、回水水温高低，冷冻水的平均流量，还有一定时间段内的累计流量实施监测；7）结合建筑物内的实际需求，对阀门的具体开度加以调节。

第1章建筑设备监控系统1.1工程概况本项目总建筑面积88892㎡，由大剧院、体育馆、射击馆、会展中心等建筑组成。

这样规模的建筑中，需要大量的机电设施协同运转才能为在场馆内的人员提供安全、舒适并节能的空间环境，这也是楼控节能管理系统的建设目标。

另外，为实现整个市民活动中心建筑设施管理的现代化，和最佳的节能需求，设计方在设计系统集成时，充分考虑了全年不间断地运行需求、电磁环境的影响、宜都地区气候特点，以及与建筑群内其他系统兼容性等问题。

系统工程的设计和实施，以长期的经营需求为主，充分满足未来发展需要，遵循国内国外的相关规范与标准。

根据楼宇智能化系统集成控制的要求，系统集成控制应具有技术先进、性能稳定、安全可靠等特点；并且操作简单、维护方便、扩展灵活，以满足使用方运营、管理的需要。

本着确保系统整体的安全性和可靠性，并在一定时期内保持技术的先进性，计划选用楼宇自控系统。

1.2需求分析本项目是一集楼宇自控、消防及诸多子系统于一体的综合性智能化楼宇。

系统设计以满足用户的要求，采用最先进的技术和系统、根设计院有关图纸，以技术前瞻性为导向，采用优化的设备配置、运行方案及管理方式，为大楼提供高效率的系统管理，为大楼的机电设备提供良好的运行环境，为大楼提供舒适的工作及生活环境。

根据标书要求，结合本项目的实际功能和档次，在本工程的楼宇自动化管理系统的设计和应用中，主要应突出以下重点：采用先进的技术和产品，为大楼提供一个高效、节能、可靠的智能控制系统，对大楼的楼宇机电设备予以控制，实现绿色、智能的建设目标，充分展现现代化大厦在智能化管理上的特点。

未来的世界是网络的世界，本项目这样的现代化建筑，需要采用符合时代发展的楼宇自控系统，西门子公司的全以太网结构楼宇控制系统正是顺应这一要求而推出，具有技术的前瞻性，并在同行业中遥遥领先。

我们所采用的系统应是一个具有国际先进水平的一流产品，同时也具有良好的性价比。

其先进性应体现在硬件产品成熟、优质，在国际上有过较长时间的应用历史背景，另外在通讯协议上应能够具有良好开放性和通用性，并已成为发展主流的先进通讯协议，以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制，方便的对原有系统进行升级和扩容。

智能建筑设备监控系统包括哪几个系统1、智能建筑设备监控系统概述在智能建筑监控系统中，子系统(包括供配电、照明、空调、给排水、电梯等)的运行。

)主要由中央控制器统一监控。

各子系统之间可以通过路由器分离，具有独立运行的特点，实现了智能建筑设备的自动控制功能。

2、智能建筑设备监控子系统功能智能建筑设备监控系统主要包括以下几大子系统：点此了解：建筑智能化系统都有哪些?(1)供配电系统。

该系统主要监测配电设备的运行参数、电源、电池的工作状态以及设备的供电运行情况。

如果设备出现故障，系统会将故障数据以报警的形式上报给监控人员，以便监控人员及时采取相应的处理措施。

(2)照明系统。

这个系统分为两部分:室内照明系统和室外照明系统。

其中，前者是根据室外照度值来设定照明灯的开关时间和程序，从而实现灯具的自动启动。

后者主要是通过总线控制方式设置不同场景的照度，从而从各个角度监控建筑物的照度。

(3)冷热源系统。

该系统主要为智能建筑提供冷源和热源。

系统通过程序监控冷热源供应，根据不同季节合理分配冷热源供应时间和数量。

(4)空调系统。

该系统对空调设备的运行进行监控，并对空调房间的温度、湿度和运行时间进行设定，以保证智能建筑的环境温度处于适宜的状态。

此外，该系统还可以监测和控制空调漏水。

(5)给排水系统。

该系统监控水泵的运行。

如果设备出现故障，系统会显示故障区域的情况，并将故障数据以报警的形式上报给监控人员，以便监控人员及时采取处理措施。

(6)电梯系统。

该系统主要监控电梯设备的运行状态。

如果电梯发生故障，系统会自动发出报警信号，并通过显示器将电梯故障信息(包括位置、时间和状态)反馈给中央控制器。

3、智能建筑设备监控系统的构建3.1掌握好各设备监控子系统功能控制参数总结各设备监控子系统的功能，确认各监控点在系统中的位置和数量，详细列出各设备监控子系统的监控点数量、设备、安装要求和使用地点，并做好备份。

3.2合理地选用控制器、传感器控制器和传感器作为自动监测系统的核心部件，应按相关标准进行选型，并设置现场控制点，设计设备监测点分布图。

供配电系统监控在现代社会，无论是工业生产、商业运营还是日常生活，稳定可靠的电力供应都是至关重要的。

为了确保电力系统的安全、高效运行，供配电系统监控应运而生。

供配电系统监控，简单来说，就是对供电和配电过程中的各种参数、设备状态、运行情况等进行实时监测和控制。

它就像是电力系统的“眼睛”和“大脑”，能够及时发现问题、做出决策，并采取相应的措施，以保障电力的正常供应。

首先，让我们来了解一下供配电系统监控的重要性。

想象一下，如果在一个大型工厂中，电力突然中断或者出现电压不稳定的情况，这可能会导致生产线停止运转，造成巨大的经济损失。

而在医院这样的场所，如果电力出现故障，甚至可能会威胁到患者的生命安全。

因此，通过实时监控供配电系统，能够提前预警潜在的问题，及时进行维护和修复，避免这些严重后果的发生。

那么，供配电系统监控具体都包括哪些内容呢？它涵盖了多个方面。

一是对电力参数的监测。

这包括电压、电流、功率、频率、功率因数等。

通过对这些参数的实时采集和分析，可以了解电力系统的运行状态是否正常。

比如，如果电压过高或过低，就可能会对用电设备造成损害；功率因数过低则会导致电能的浪费。

二是对设备状态的监控。

例如变压器、开关柜、断路器等设备的温度、湿度、运行声音等。

如果设备出现异常发热、异常声音等情况，监控系统能够及时发现并报警，以便维修人员能够迅速采取措施，防止设备故障进一步扩大。

三是对电能质量的监控。

电能质量问题如谐波、电压波动、闪变等，会影响到用电设备的正常运行和使用寿命。

通过监控电能质量，可以采取相应的治理措施，提高电能质量，保障设备的稳定运行。

四是对电力系统的远程控制。

当发现电力系统出现异常情况时，可以通过监控系统远程操作断路器、开关柜等设备，实现快速的故障隔离和恢复供电，减少停电时间和损失。

为了实现供配电系统的监控，需要一系列的技术和设备支持。

传感器是其中的关键设备之一。

它们被安装在电力系统的各个部位，负责采集各种参数和信号，并将其转换为电信号传输给监控系统。

建筑供配电系统简介建筑供配电系统是指为建筑物提供电力供应和配电服务的系统。

它包括电力输电、配电、电力控制及保护等构成部分，是建筑物正常运行所必需的基础设施。

本文将介绍建筑供配电系统的组成部分、工作原理和常见问题解决方法。

组成部分输电系统输电系统是建筑供配电系统的起始部分，其主要功能是将电力从电网输送到建筑内部。

输电系统由电源接入装置、电缆或导线、变压器等组成。

电源接入装置将电力引入建筑物，而电缆或导线将电力传送到不同的用电设备，变压器则用于调整电压等级。

配电系统是建筑供配电系统的核心部分，它将输送到建筑物的电力进行分配，以满足不同用电设备的需求。

配电系统包括开关设备、保护装置、配电板等。

开关设备用于控制电力接通和切断，保护装置用于保护电路免受过载、短路和地电流等异常情况的影响，配电板则起到集中控制和分配电力的作用。

电力控制及保护系统电力控制及保护系统是建筑供配电系统中的重要组成部分，它主要负责对电力进行控制和保护。

电力控制系统包括电力计量、电力调节、电力监测等设备，用于实现电力的精确测量、调节和监控。

电力保护系统包括过载保护、短路保护、接地保护等设备，用于保护电路和设备免受异常情况的损害。

建筑供配电系统的工作原理是将来自电网的交流电转换为建筑内部用电设备需要的电能，并通过配电系统进行分配和控制。

具体工作流程如下：1.电力输送：电力从电网通过输电线路输送到建筑物的接入装置。

2.变压处理：输送到建筑物的电力经过变压器进行变压，将电压调整为适合建筑内部用电设备的电压等级。

3.电力分配：变压后的电力通过配电系统进行分配，通过开关设备控制电力的接通和切断。

4.电力调节：电力分配到各个用电设备后，通过电力调节设备进行调节和控制，以满足不同用电设备的需求。

5.电力保护：建筑供配电系统中的保护装置对电力进行保护，保护电路免受异常情况的损害。

6.电力计量：电力计量设备用于对电力进行测量，记录用电量和功率等信息。

常见问题解决方法电力负荷过大问题描述：建筑供配电系统承载的电力负荷过大，容易导致设备过载，严重情况下可能引发火灾等安全事故。

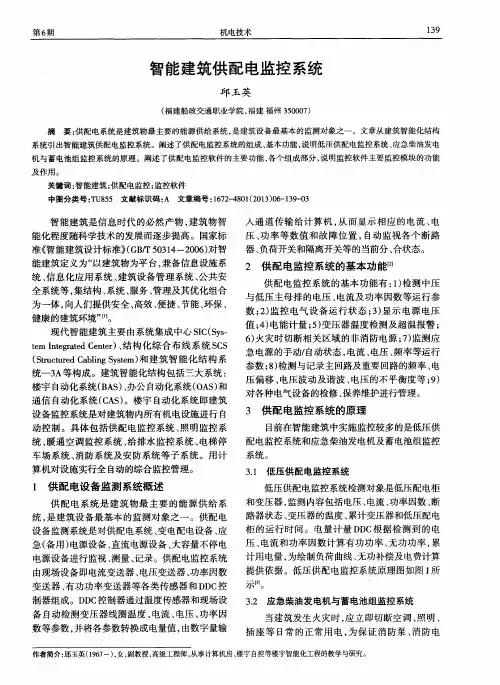

供配电监控系统在智能建筑的设计与实现摘要：智能建筑是近几年来在我国发展非常迅速的建筑形式。

出于可靠性和安全性的考虑。

智能建筑中的各种设备对电源的要求非常高。

通过对目前国内外电源监控技术的调查研究。

在对各种监控方案所存在问题进行分析的基础上。

设计和开发出适用于智能建筑的电源监控系统。

该系统能通过电信专网监测电源的运行状态，并及时有效地响应设备故障。

关键词：智能建筑；远程监控；电源监控系统中图分类号：tu855文献标识码：a文章编号：在高速发展的城市中，现代建筑技术、信息技术、计算机技术和自动控制技术于一体的新型建筑形式——智能建筑悄然兴起，时至今日，其发展势头十分迅猛，智能建筑为人们创造了感觉舒适、节省能源并且高度安全的工作和生活环境，成为当今建筑形式发展的必然趋势。

一、智能建筑各子系统介绍普通建筑要想成为智能化建筑，必须具有三大系统：建筑设备自动化系统、通信网络系统、办公自动化系统，上述三系统简称为3a 系统，一般借助结构化综合布线系统进行连接。

1、建筑设备自动化系统建筑设备自动化系统包括供热、通风、空气调节、给排水、供配电、照明、电梯、消防、保安等子系统，主要的功能是对建筑内的各种机电设施进行自动控制。

建筑设备自动化系统通过信息通信网络组成分散控制、集中监视与管理的管控一体化系统，随时检测、显示各子系统的运行状态与参数，并根据外界条件、负载变化情况自动调节各种设备，使之始终运行于最佳状态。

建筑设备自动化系统的目的是实现对电力，供热、供水等能源的自动调节与管理，提供了一个安全、舒适、高效而且节能的工作环境。

2、通信网络系统现代生活要求有一个包罗万象的生活环境，因此实现对语音、数据、文本、图像、电视及控制信号的收集、传输、控制、处理与利用就成为智能楼宇必须具备的功能，而智能楼宁中的通信网络系统的主要作用就是提供网络支持能力，以保证楼内、外实现畅通无阻的通信联系。

二、智能建筑供配电系统介绍供配电系统是建筑内的动力系统，如果没有供配电系统，建筑内的空调系统、给排水系统、照明与动力系统、电梯系统，甚至于消防、防盗保安系统都无法工作，成为一堆废物。
