摄像头组成

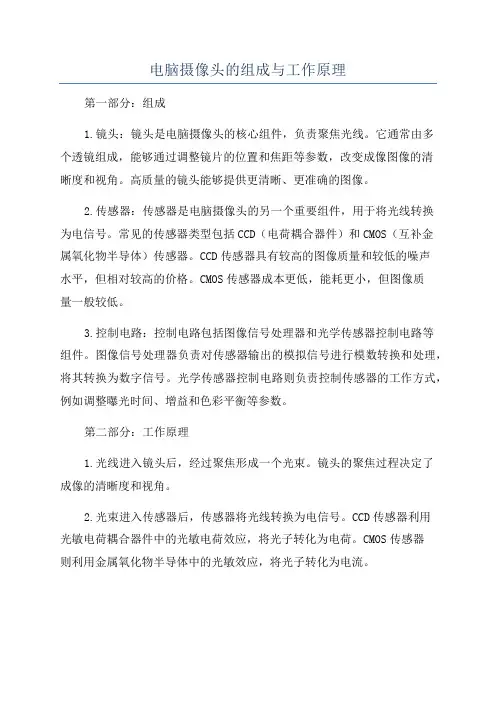

电脑摄像头的组成与工作原理第一部分：组成1.镜头：镜头是电脑摄像头的核心组件，负责聚焦光线。

它通常由多个透镜组成，能够通过调整镜片的位置和焦距等参数，改变成像图像的清晰度和视角。

高质量的镜头能够提供更清晰、更准确的图像。

2.传感器：传感器是电脑摄像头的另一个重要组件，用于将光线转换为电信号。

常见的传感器类型包括CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）传感器。

CCD传感器具有较高的图像质量和较低的噪声水平，但相对较高的价格。

CMOS传感器成本更低，能耗更小，但图像质量一般较低。

3.控制电路：控制电路包括图像信号处理器和光学传感器控制电路等组件。

图像信号处理器负责对传感器输出的模拟信号进行模数转换和处理，将其转换为数字信号。

光学传感器控制电路则负责控制传感器的工作方式，例如调整曝光时间、增益和色彩平衡等参数。

第二部分：工作原理1.光线进入镜头后，经过聚焦形成一个光束。

镜头的聚焦过程决定了成像的清晰度和视角。

2.光束进入传感器后，传感器将光线转换为电信号。

CCD传感器利用光敏电荷耦合器件中的光敏电荷效应，将光子转化为电荷。

CMOS传感器则利用金属氧化物半导体中的光敏效应，将光子转化为电流。

3.传感器将转换的电信号通过控制电路传输给图像信号处理器。

图像信号处理器对模拟信号进行模数转换，并进行图像增强、降噪、色彩平衡和调节等处理。

4.处理后的数字信号通过接口电路传输到电脑。

例如，通过USB接口将信号传输到电脑的USB接口，或者通过PCI接口将信号传输到电脑的PCI插槽。

5.电脑接收到信号后，通过相应的软件进行进一步的处理。

例如，将图像显示在屏幕上，或者进行图像录制和视频会议等操作。

总结：电脑摄像头由镜头、传感器、控制电路和接口电路等组成。

镜头用于聚焦光线，传感器将光线转换为电信号，控制电路负责信号处理和传感器控制，接口电路连接电脑。

在工作时，光线经过镜头和传感器后转换为电信号，经过处理后传输到电脑进行进一步处理和使用。

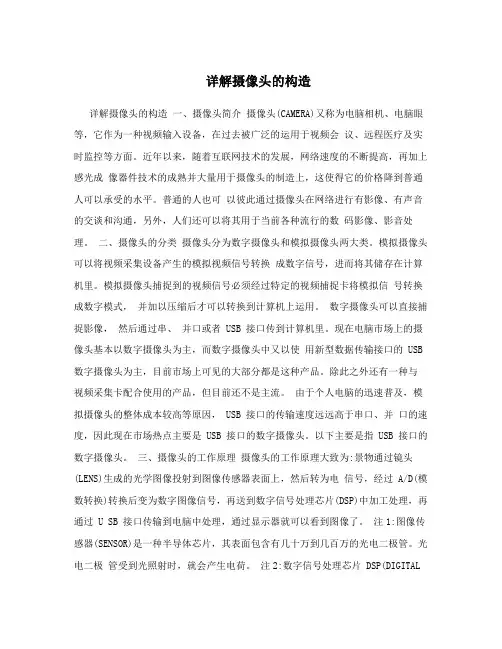

详解摄像头的构造详解摄像头的构造一、摄像头简介摄像头(CAMERA)又称为电脑相机、电脑眼等，它作为一种视频输入设备，在过去被广泛的运用于视频会议、远程医疗及实时监控等方面。

近年以来，随着互联网技术的发展，网络速度的不断提高，再加上感光成像器件技术的成熟并大量用于摄像头的制造上，这使得它的价格降到普通人可以承受的水平。

普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通，另外，人们还可以将其用于当前各种流行的数码影像、影音处理。

二、摄像头的分类摄像头分为数字摄像头和模拟摄像头两大类。

模拟摄像头可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在计算机里。

模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式，并加以压缩后才可以转换到计算机上运用。

数字摄像头可以直接捕捉影像，然后通过串、并口或者 USB 接口传到计算机里。

现在电脑市场上的摄像头基本以数字摄像头为主，而数字摄像头中又以使用新型数据传输接口的 USB 数字摄像头为主，目前市场上可见的大部分都是这种产品。

除此之外还有一种与视频采集卡配合使用的产品，但目前还不是主流。

由于个人电脑的迅速普及，模拟摄像头的整体成本较高等原因， USB 接口的传输速度远远高于串口、并口的速度，因此现在市场热点主要是 USB 接口的数字摄像头。

以下主要是指 USB 接口的数字摄像头。

三、摄像头的工作原理摄像头的工作原理大致为:景物通过镜头(LENS)生成的光学图像投射到图像传感器表面上，然后转为电信号，经过 A/D(模数转换)转换后变为数字图像信号，再送到数字信号处理芯片(DSP)中加工处理，再通过 U SB 接口传输到电脑中处理，通过显示器就可以看到图像了。

注1:图像传感器(SENSOR)是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

注2:数字信号处理芯片 DSP(DIGITALSIGNAL PROCESSING)功能:主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过 USB 等接口传到 PC 等设备。

摄像头的工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于监控系统、摄影、视频会议等领域。

它通过光学和电子技术将光信号转换为电信号，然后将电信号传输到其他设备进行处理和显示。

下面将详细介绍摄像头的工作原理。

1. 光学部分：摄像头的光学部分主要由镜头和光敏元件组成。

镜头负责聚焦光线，使其能够准确地投射到光敏元件上。

光敏元件通常采用CMOS或CCD技术，它们能够将光信号转换为电信号。

2. 光信号转换为电信号：当光线通过镜头进入光敏元件时，光敏元件会根据光的强度和颜色产生相应的电信号。

对于CMOS传感器，它将光信号转换为电荷，并通过一系列的电路将电荷转换为电压信号。

对于CCD传感器，光信号会在感光元件上形成电荷，然后通过电荷耦合设备转换为电压信号。

3. 信号处理：摄像头的信号处理部分对电信号进行放大、滤波和数字化处理。

放大电路可以增加信号的强度，滤波电路可以去除噪声和干扰。

数字化处理将模拟信号转换为数字信号，以便后续的存储和传输。

4. 数据传输：经过信号处理后，数字信号可以通过不同的接口进行传输。

常见的接口包括USB、HDMI、网络接口等。

通过这些接口，摄像头可以将图像和视频数据传输到计算机、显示器或网络设备上进行显示、存储或传输。

5. 控制和调节：摄像头通常具有各种控制和调节功能，例如调节焦距、曝光时间、白平衡、对比度等。

这些功能可以通过摄像头的控制接口或软件进行设置和调整，以满足不同场景下的需求。

总结：摄像头的工作原理可以简单概括为光学部分将光信号转换为电信号，信号处理部分对电信号进行处理和数字化，然后通过接口进行传输。

摄像头的工作原理的详细过程包括光学部分的镜头聚焦和光敏元件的转换，信号处理部分的放大、滤波和数字化处理，以及数据传输和控制调节等步骤。

这些步骤共同作用，使得摄像头能够准确地捕捉图像和视频，并将其传输到其他设备上进行处理和显示。

监控摄像机基础知识一．监控摄像机组成四大主要配件：芯片，镜头，灯板，外壳其它配件：尾线，铜柱，镜头座等1.尾线有两个头，一个是摄像机的电源线，通过变压器给像机输入12伏的直流电源。

2.铜柱将芯片灯板连接成一体，组成一个机芯安装在摄像机的外壳内。

3.镜头座，分大镜头座和小镜头座。

大镜头座配大镜头，小镜头座配小镜头。

这几大组成部分，各个厂家有的用的好材料，有的用的差的，所以做出的东西质量也不一样，价格也不一样。

每一种东西都有好的有差的。

你可以在阿里巴巴上搜索一下看看，倒底是个什么样子。

二．芯片芯片是摄像机的大脑，把拍到的图像转化成输出的信号，通过摄像机的视频线输出。

芯片在行业内都叫CCD板机，CMOS主板。

芯片主要的两大部分一个成像传感器，一个是芯片上的处理器（DSP）。

1. 数字信号处理(Digital Signal Processing ，简称DSP), 将眼睛（CCD ）看到的图像转化成信号输出。

DSP 厂家主要有，索尼，海威，松瀚，NEXTCHIP 等三． 镜头四． 传感器分两种，其中目前用的最多是CCD 和现在发展势头较猛的CMOS 。

传感器就相当于人的眼睛。

我们生活中经常见到，数码相机，手机摄像头中不是用的CCD ，就是用的CMOS 。

CCD 厂家主要有索尼，夏普，LG 。

日立在市面上很少。

CMOS 厂家有镁光MICRON （美国），派视尔PIXELPLUS （韩国）CCD 是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而 具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

简单的理解，它就是一块将光信号转换成电信号的光电器件，类似于人的视网膜。

CMOS 全称为Complementary Metal-Oxide Semiconductor ，中文翻译为互补性氧化金属半导体。

CMOS 的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS 上共存着带N （带–电） 和 P （带+电）级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。

摄像头的工作原理摄像头是一种用于捕捉图象或者视频的设备，广泛应用于监控系统、摄影、视频会议等领域。

它能够将光信号转换为电信号，并通过图象传感器将图象信息转化为数字信号，最终输出为可视化的图象或者视频。

一、摄像头的组成部份1. 图象传感器：图象传感器是摄像头最核心的部件，通常采用CMOS（互补金属氧化物半导体）或者CCD（电荷耦合器件）技术。

它能够将光线转化为电荷或者电压信号，进而形成图象。

2. 透镜：透镜用于聚焦光线，使得光线能够准确地落在图象传感器上。

透镜的质量和焦距决定了摄像头的成像质量。

3. 光学滤光片：光学滤光片用于调节光的频谱成份，例如红外滤光片可以阻挡红外光的进入，提高图象的真实性。

4. 控制电路：控制电路负责控制摄像头的各种功能，例如暴光、白平衡、对焦等。

它还负责将图象传感器采集到的摹拟信号转化为数字信号。

5. 数据接口：数据接口用于将摄像头的数字信号传输给显示设备或者存储设备，常见的接口有USB、HDMI、SDI等。

二、摄像头的工作原理1. 光信号转换：摄像头通过透镜将光线聚焦到图象传感器上。

图象传感器上的感光单元将光线转化为电荷或者电压信号。

2. 信号转换：图象传感器上的摹拟信号经过控制电路的放大和处理，转化为数字信号。

控制电路还会对图象进行暴光、白平衡、对焦等处理，以提高图象的质量。

3. 数据传输：摄像头通过数据接口将数字信号传输给显示设备或者存储设备。

数字信号可以通过USB接口传输到电脑上进行实时监控或者录相，也可以通过HDMI接口连接到显示器上进行实时显示。

4. 图象处理：摄像头可以通过内置的图象处理芯片对图象进行处理，例如去噪、增强对照度、调整色采等。

这些处理能够提高图象的质量和清晰度。

5. 功能扩展：一些高级摄像头还具有人脸识别、挪移侦测、云存储等功能。

这些功能可以通过摄像头的控制电路和软件来实现。

三、摄像头的应用领域1. 监控系统：摄像头广泛应用于安防领域，用于实时监控和录相。

摄像头的重要组成部分：DSP控制芯片（DIGITAL SIGNAL PROCESSING）、图像传感器（SENSOR）和镜头（LENS）。

（笔者注：以下资料部分索引自优是数码的F&Q，由网友“爱你有悔”友情提供，在此表示万分感谢。

）工作原理篇：摄像头（CAMERA）主要分数字摄像头和模拟摄像头两种，模拟摄像头即那种可以直接通过视频接口（通常为S端子或AV端子）连接显示设备（一般指电视机或监视器）完成摄像功能的摄像头，特点是模拟影像清晰而连贯，不受分辨率影响，模拟摄像头以中低价位黑白摄像头为主；而数字摄像头可以直接捕捉影像并转换为数字信号存储在电脑里，其信号传输接口发展由早期的串口、并口发展到如今的USB2.0和IEEE1394火线接口，我们这里主要涉及的PC摄像头，其主流就是指USB接口的数字摄像头。

摄像头的工作原理大致为：景物通过镜头（LENS）生成的光学图像投射到图像传感器（SENSOR）（*注1）表面上，然后转为电信号，经过A/D（模数转换）转换后变为数字图像信号，再送到数字信号处理芯片（DSP）（*注2）中加工处理，再通过USB接口传输到电脑中处理，通过显示器就可以看到图像了。

注1：图像传感器（SENSOR）是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。

光电二极管受到光照射时，就会产生电荷。

注2：数字信号处理芯片DSP（DIGITAL SIGNAL PROCESSING）功能：主要是通过一系列复杂的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口传到PC等设备。

部件解构：1、图像传感器在摄像头的三大结构组件中，最重要的个人认为就是图像传感器了，因为感光器件对成像质量的重要性不言而喻，对DV/DV有了解的朋友应该十分清楚这一点。

SENSOR可以分为两类：CCD（charge couple device）：电荷耦合器件CMOS(complementary metal oxide semiconductor)：互补金属氧化物半导体前者的价格比较高，因此多用在高端摄像头上，比如下图所示的罗技快看高手版Pro4000 ：而CMOS摄像头则是非常主流（性能，包括价格）的大众级产品，从理论上说，CCD传感器在灵敏度、分辨率、噪声控制等方面都优于CMOS传感器，而CMOS 传感器则具有低成本、低功耗、以及高整合度的特点。

无线针孔摄像头的原理
无线针孔摄像头是一种小型的摄像设备，可以隐藏在各种物体中，以实现监视和录像的功能。

它主要由镜头、图像传感器、图像处理电路、无线传输模块和电源组成。

以下是无线针孔摄像头的工作原理：
1. 镜头：无线针孔摄像头通常采用微型的针孔镜头，可以通过微小的孔洞聚集光线，实现对被摄物体的聚焦。

2. 图像传感器：图像传感器是摄像头中的核心部件，负责将光线转化为电信号。

常见的图像传感器有CMOS和CCD两种。

它们能够根据光线的强度和颜色变化产生相应的电信号，进而形成图像。

3. 图像处理电路：图像传感器输出的电信号将被送至图像处理电路进行处理。

图像处理电路主要负责调整图像的亮度、对比度、饱和度等参数，以提高图像的清晰度和真实性。

4. 无线传输模块：无线针孔摄像头采用无线技术进行图像传输。

无线传输模块将经过图像处理的信号转化为无线电信号，然后通过射频技术进行传输。

常见的无线传输技术有2.4GHz和
5.8GHz两种频段，通过接收器可以将无线信号还原为图像。

5. 电源：为了供给摄像头正常工作，无线针孔摄像头通常使用内置的锂电池或接口供电。

电源系统需要提供稳定的直流电压，以满足摄像头的工作要求。

总之，无线针孔摄像头通过镜头聚焦光线，通过图像传感器将光信号转化为电信号，并通过图像处理电路加工处理，通过无线传输模块将处理后的信号以无线方式传输，并通过电源提供正常工作所需的电能。

这样，无线针孔摄像头就能够实现对目标区域的监视和录像。

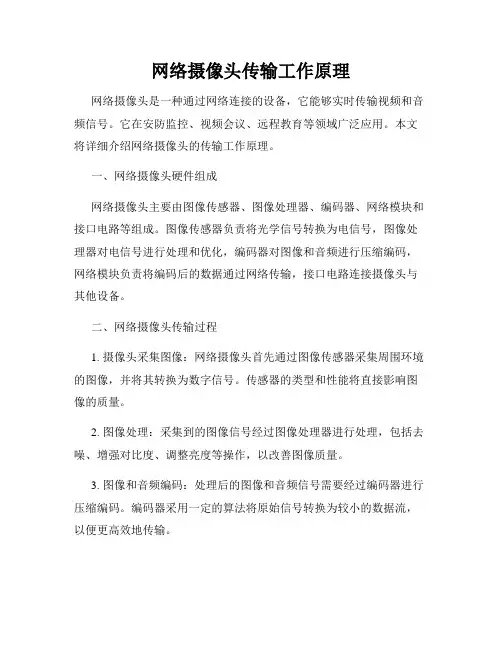

网络摄像头传输工作原理网络摄像头是一种通过网络连接的设备，它能够实时传输视频和音频信号。

它在安防监控、视频会议、远程教育等领域广泛应用。

本文将详细介绍网络摄像头的传输工作原理。

一、网络摄像头硬件组成网络摄像头主要由图像传感器、图像处理器、编码器、网络模块和接口电路等组成。

图像传感器负责将光学信号转换为电信号，图像处理器对电信号进行处理和优化，编码器对图像和音频进行压缩编码，网络模块负责将编码后的数据通过网络传输，接口电路连接摄像头与其他设备。

二、网络摄像头传输过程1. 摄像头采集图像：网络摄像头首先通过图像传感器采集周围环境的图像，并将其转换为数字信号。

传感器的类型和性能将直接影响图像的质量。

2. 图像处理：采集到的图像信号经过图像处理器进行处理，包括去噪、增强对比度、调整亮度等操作，以改善图像质量。

3. 图像和音频编码：处理后的图像和音频信号需要经过编码器进行压缩编码。

编码器采用一定的算法将原始信号转换为较小的数据流，以便更高效地传输。

4. 网络传输：经过编码器压缩编码后的数据通过网络模块进行传输。

网络模块将数据转换为网络可识别的数据包，并通过TCP/IP或者其他网络协议进行传输。

5. 解码和显示：接收端设备接收到网络传输的数据包后，通过解码器对数据进行解码。

解码器还原图像和音频信号，并将其显示在监视器上或者通过扬声器播放音频。

三、网络摄像头传输协议网络摄像头常用的传输协议有RTSP（Real Time Streaming Protocol）、HTTP（HyperText Transfer Protocol）和RTP（Real-time Transport Protocol）等。

1. RTSP协议：RTSP是一种实时流传输协议，它允许客户端和服务器之间的数据流交互。

RTSP协议支持实时播放、暂停、快进和倒带等功能，适合直播和视频会议等场景。

2. HTTP协议：HTTP协议是一种应用层协议，一般用于在Web浏览器和服务器之间传输超文本和多媒体数据。

摄像头协议一、摄像头的基本原理摄像头是一种用于捕捉图像和视频的设备，它通过光学和电子技术将物体的光学信息转换为数字信号，以便于存储、传输和处理。

摄像头由光学镜头、图像传感器、处理芯片和接口等组成。

光学镜头负责聚焦光线，图像传感器负责转换光信号为电信号，处理芯片负责对电信号进行处理，接口负责与其他设备进行连接。

二、摄像头协议的作用摄像头协议是用于定义摄像头与其他设备之间通信和控制的规范。

它规定了摄像头发送和接收数据的格式、数据包的组成以及通信的流程等。

通过遵循摄像头协议，不同厂商生产的摄像头可以与不同品牌的监控设备、电脑等进行兼容性通信。

三、常见的摄像头协议1.RTSP协议：RTSP（Real Time Streaming Protocol）是一种用于实时流传输的协议，常用于视频监控系统中。

它可以标识和控制多媒体数据的传输，支持实时性和可扩展性。

RTSP协议使用URL来标识和定位媒体资源，并使用请求和响应消息进行控制和传输。

2.ONVIF协议：ONVIF（Open Network Video Interface Forum）是一个开放的网络视频接口论坛，致力于推动网络视频技术的发展和标准化。

ONVIF协议定义了一系列视频监控设备的通信接口和网络服务，使得不同品牌的摄像头和监控设备可以进行互联互通。

3.HTTP协议：HTTP（Hypertext Transfer Protocol）是一种用于传输超文本的应用层协议，常用于Web浏览器和服务器之间的通信。

在视频监控系统中，摄像头可以通过HTTP协议提供图像和视频的实时传输和访问。

4.私有协议：某些摄像头厂商也会自行定义私有协议，用于实现特定功能或增加独有的扩展性。

这些私有协议通常只适用于特定品牌的摄像头和设备。

四、摄像头协议的应用场景摄像头协议广泛应用于视频监控系统、智能家居、交通管理等领域。

以下是一些常见的应用场景：1.视频监控系统：摄像头通过协议与监控设备进行通信，实现视频数据的传输和监控画面的显示。

关于摄像机的组成一、摄像机的主要组成1、摄像机的种类有哪些电视摄像机是电视系弘中将景物光像变成电视图像信号的关键设备。

它所采用的摄像器伯可分为摄像管和固体摄像器件两类，它们都利用某一种光电效应，将景物的光像转换成电荷，构成相应的像素，在微小电容中暂时存贮。

摄像管是利用电子束对像素进行扫描，读取这些暂时存贮的电荷，形成电视图像信号。

固体摄像器件是利用电荷转移方式读取像素中的电荷。

摄像机的种类很多，分类方法也各异。

按记录VF、AF信号方式，可分为模拟和数字两类。

模拟摄像机发展已较成熟，但质量很难再提高，而且模拟视频处理设备的价格很昂贵。

近年来随着数字技术迅猛发展起来的数字摄像机，图像质量较高，易与计算机接口，数字处理灵活方便，性价比也明显优于模拟摄像机。

按摄像器件变可分为摄像管摄像机和固体器件摄像机。

采用这种图像传感器的摄像机具有图像质量好，可靠性高，体积小等特点。

除广播级摄像机外，家用摄像机也已普遍采用CCD 摄像器件。

按摄像器件数目分，采用摄像管的摄像机分别称为三管机或单管机，采用固体器件的摄像机分别称为三片（板）机或单（板）机。

三管（片）机是将摄像镜头的光像经分公系统分成红（R）、绿（G）、蓝（B）三路光像，再分别经3只摄像管（片）光电变换后处理成彩色电视信号。

而单管（片）机是在摄像器件前设置一个分色光栅，使输入的光信号先经分色光栅变成光学调制（分色）信号，光电变换后形成调制的电信号，再通过特殊电路进行分色处理，编码成彩色全电视信号。

还有许多分法，如按用途分，可分为广播级摄像机、专业级摄像机和家用级摄像机；按使用场合分，可分为演播室用摄像机、便携式摄像机和两用摄像机；按照度分，可分为普通摄像机（最低为10Lx）、低照度摄像机（最低为0.1-0.5Lx）和微光摄像机（最低10-4Lx）；按光谱范围分，可分为可见光摄像机（波长380-780mm）、红外摄像机（波长＞780mm）、X射线摄像机和紫外线摄像机（波长＜380mm）；按记录媒体分，可分为磁带、硬盘（磁盘）、光盘摄像机；按分辨率分，可分为一般分辨型（＜38万像素）、高分辨型（＞38万像素）摄像机；按功能分，可分为机板型、针孔型、鱼眼型、网络型（电脑摄像头）几种摄像机；按CCD靶面大小分，可分为1＂、2/3＂、1/2＂、1/3＂、1/4＂、1/5＂（现在开发）摄像机；按同步方式分，可分为外同步、内同步、功率同步、外VD同步（电源垂直同步）摄像机；按使用电源分，可分为交流220V、110V、24V摄像机和直流12V、9V微型摄像机等。

摄像头工作原理详解
摄像头是一个用于捕捉图像和视频的设备，它利用光学技术和传感器来捕捉光信号并转化为电信号。

摄像头的基本工作原理如下：
1. 光学组件：摄像头的光学组件由多个镜头和透镜组成。

镜头负责聚焦光线，使其聚集到感光元件上。

透镜可根据需要进行调整，以改变镜头的焦距和视场。

2. 图像传感器：感光元件是摄像头最重要的部分。

主要的感光元件有两种类型：CCD（电荷耦合器件）和CMOS（互补金
属氧化物半导体）。

这些感光元件能够将光线转换为电荷或电压信号。

3. 色彩滤光片：为了获得彩色图像，摄像头通常附带一个色彩滤光片阵列（通常使用Bayer模式）。

这个滤片阵列可以过滤
不同波长的光线，使摄像头可以获取红、绿和蓝三个颜色的信息。

4. 数字转换：摄像头接收到的模拟电信号需要转换成数字信号，以便通过电缆或其他方式传输给显示设备或计算机。

为了完成这一过程，摄像头内部会有一个模数转换器（ADC），它将
模拟信号转化为数字信号。

5. 控制电路和接口：摄像头通常还有一些控制电路和接口，用于调整图像质量、对焦、曝光等参数。

这些电路和接口还能与
计算机或其他设备进行通信，以实现图像的捕捉、传输和处理。

综上所述，摄像头是通过将光线转换为电信号，并经过一系列的转换和处理，最终将图像传输到显示设备或计算机。

它的工作原理主要包括光学组件聚焦光线、感光元件转换光信号、数字转换和控制电路和接口等部分的协同工作。

摄像头传感器概述：摄像头主要构件有镜头、图象传感器、预中放、 AGC、A/D、同步信号发生器、 CCD驱动器、图象信号形成电路、 D/A 转换电路和电源的电路构成。

其中，图象传感器作为摄像头的核心部件，又分为 CCD 传感器和 CMOS 传感器。

在当今各个科学领域，摄像头传感器得到越来越广泛的应用，其重要性不言而喻。

一、发展历史CCD 发展历史：1969 年，由美国的贝尔研究室所开辟出来的。

同年，日本的SONY 公司也开始研究CCD。

1973 年 1 月，SONY 中研所发表第一个以96 个图素并以线性感知的二次元影像传感器〝8H*8V (64 图素) FT 方式三相CCD〞。

1974 年 6 月，彩色影像用的 FT 方式 32H*64V CCD 研究成功了。

1976 年 8 月，完成实验室第一支摄影机的开辟。

1980 年， SONY 发表全世界第一个商品化的 CCD 摄影机 (编号 XC-1) 。

1981 年，发表了 28 万个图素的 CCD (电子式稳定摄影机 MABIKA)。

1983 年， 19 万个图素的 IT 方式 CCD 量产成功。

1984 年，发表了低污点高分辨率的CCD。

1987 年， 1/2 inch 25 万图素的 CCD，在市面上销售。

同年，发表 2/3 inch 38 万图素的CCD，且在市面上销售。

1990 年 7 月，诞生了全世界第一台 V8。

CMOS 发展历史：1989 年， CMOS 图象传感开始研制出来。

1990 年， CMOS 专用的 DSP 研发成功2002 年， CMOS 的 C3D二、摄像头工作原理摄像头主要有镜头、 CCD 图象传感器、预中放、 AGC、A/D、同步信号发生器、 CCD 驱动器、图象信号形成电路、D/A 转换电路和电源的电路构成。

摄像头的主要图象传感部件是 CCD (Charge Coupled Device)，即电荷耦合器件，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点， CCD 是电耦合器件(ChargeCouple Device)的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件，是代替摄像管传感器的新型器件。

摄像头工作原理摄像头是一种用于捕捉图像和视频的设备，广泛应用于安防监控、摄影、视频通话等领域。

它通过光学和电子技术实现图像的采集和传输。

在本文中，我们将详细介绍摄像头的工作原理。

1. 摄像头的组成部分摄像头主要由以下几个组成部分构成：1.1 透镜系统：透镜系统负责将光线聚焦到传感器上，通常由多个透镜组成，以实现对焦和光学变焦等功能。

1.2 图像传感器：图像传感器是摄像头的核心部件，负责将光信号转换为电信号。

常见的图像传感器有CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）两种类型。

1.3 信号处理器：信号处理器负责对图像传感器采集到的电信号进行处理和优化，包括增强图像质量、去噪、调整亮度和对比度等。

1.4 接口：摄像头通常通过USB、HDMI、网络等接口与计算机或其他设备连接，以传输图像和控制命令。

2. 摄像头的工作原理2.1 光学成像：当光线通过透镜系统进入摄像头时，透镜会将光线聚焦到图像传感器上。

透镜的形状和位置决定了成像的特性，如视角、景深和畸变等。

2.2 光电转换：图像传感器接收到通过透镜系统聚焦的光线后，会将光信号转换为电信号。

在CCD传感器中，光信号会通过光电二极管转换为电荷，然后通过电荷耦合器件传输到输出端。

而在CMOS传感器中，光信号直接通过像素电路转换为电信号。

2.3 信号处理：传感器输出的电信号经过信号处理器进行放大、去噪和色彩校正等处理，以提高图像质量。

信号处理器还可以根据设定的参数调整图像的亮度、对比度和饱和度等。

2.4 数据传输：处理后的图像数据通过摄像头的接口传输到计算机或其他设备。

传输方式可以是有线的（如USB、HDMI）或无线的（如Wi-Fi、蓝牙）。

3. 摄像头的工作模式摄像头可以根据工作模式的不同分为实时模式和存储模式。

3.1 实时模式：在实时模式下，摄像头将采集到的图像通过接口实时传输到计算机或其他设备上显示或处理。

这种模式适用于视频通话、监控等需要实时观察图像的场景。

摄像头的成像原理
1 摄像头的基本概念
摄像头是一种可以捕捉图像并将其转换为电子信号的设备，它是拍摄电影、电视节目以及在网上播放视频的主要工具。

摄像头的组成部分包括收集器、镜头、录像机和显示器。

2 摄像头的成像原理
摄像头可以捕捉光作为图像信息的媒介，将光发射给被拍摄的物体，然后将反射回来的光扩散成一种电子信号，再把它变成不同的数字化形式，比如 JPEG 等，以图像的形式输出到显示器上。

收集器是摄像头中最主要的组成部分，它可以捕捉分辨率高的数字信号且具有抗外界光干扰能力。

它利用一个小型的玻璃晶体和几层半导体晶片，将光能转换成电子能，从而创造出图像。

除收集器外，摄像头还配有镜头，它是用来以清晰、锐利的画面捕捉图像的，它的主要工作是通过它的光学特性加速在物体表面反射的光，将它聚集到收集器上。

摄像头的最终输出由录像机以及显示器负责，录像机可以将摄像头收集的图像电子信号转换成不同的数字化形式，显示器能够将图像显示在终端上，供用户观看。

3 摄像头尤其重要
摄像头能够捕捉和传输图像信息，是视频监控、安全系统、智能机器人等视觉应用程序的核心设备，它的应用体现出极大的多样性。

同时，摄像头也帮助促进了视觉计算机技术的发展，更多的计算机可以依靠摄像头来检测、分析图像，甚至去做出智能决策，这些都离不开摄像头的重要性。

总之，摄像头是一种能捕捉物体图像，把光能转换为电子信号，然后变成不同的数字化形式，然后通过录像机和显示器输出图像的设备，其作用十分重要，并在激发着新的计算机技术的发展。
