旋转直流弧焊机的分类及其优点

电焊机的分类与工作原理电焊机（electricweldingmachine）实际上就是具有下降外特性的变压器，将220V和380V沟通电变为低压的直流电，电焊机一般按输出电源种类可分为两种，一种是沟通电源的；一种是直流电的。

直流的电焊机可以说也是一个大功率的整流器，分正负极，沟通电输入时，经变压器变压后，再由整流器整流，然后输出具有下降外特性的电源，输出端在接通和断开时会产生巨大的电压变化，两极在瞬间短路时引燃电弧，利用产生的电弧来熔化电焊条和焊材，冷却后来达到使它们结合的目的。

焊接变压器有自身的特点，外特性就是在焊条引燃后电压急剧下降的特性。

电焊机分类1.铝件缺陷修补机2.模具修补机3.电火花堆焊机4.高能微弧冷焊机5.冷焊修复机电焊机优点电焊机使用电能源，将电能瞬间转换为热能，电很普遍，电焊机适合在干燥的环境下工作，不需要太多要求，因体积小巧，操作简洁，使用便利，速度较快，焊接后焊缝牢固等优点广乏用于各个领域，特殊对要求强度很高的制件特有用，可以瞬间将同种金属材料（也可将异种金属连接，只是焊接方法不同）永久性的连接，焊缝经热处理后，与母材同等强度，密封很好，这给储存气体和液体容器的制造解决了密封和强度的问题。

电焊机缺点电焊机在使用的过程中焊机的四周会产生肯定的磁场，电弧燃烧时会向四周产生辐射，弧光中有红外线，紫外线等光种，还有金属蒸汽和烟尘等有害物质，所以操作时必需要做足够的防护措施。

焊接不适合于高碳钢的焊接，由于焊接焊缝金属结晶和偏析及氧化等过程，对于高碳钢来说焊接性能不良，焊后简单开裂，产生热裂纹和冷裂纹。

低碳钢有良好的焊接性能，但过程中也要操作得当，除锈清洁方面较为烦琐，有时焊缝会消失夹渣裂纹气孔咬边等缺陷，但操作得当会降低缺陷的产生。

电焊机工作原理常用电焊机从焊接电流上分有直流、沟通、脉冲三类，但常用的是沟通和直流逆变电焊机。

沟通焊机实质是一个特别变压器，但直流逆变电焊机要简单些，其掌握方式现在基本采纳变频式。

直流氩弧焊机介绍直流氩弧焊机是一种高品质的焊接设备，使用气体保护焊接技术。

它是利用氩气将焊接区域保护起来，以避免空气中的氧气和氮气对金属焊接产生干扰。

该设备广泛应用于不同的工业领域中，如汽车和飞机制造、建筑、金属制造等。

特点直流氩弧焊机具有许多独特的特点，包括：1.焊接速度快：氩气的保护作用可以保证焊接区域不受外界因素的干扰，从而使焊接速度更快。

2.焊缝质量好：直流氩弧焊机可以焊接各种材料，包括铜、钢、铝和不锈钢等。

使用氩气保护焊接技术，可以获得良好的焊缝质量。

3.设备简单易用：直流氩弧焊机的操作非常简单易用。

只需要一些基本的培训，便可以掌握其操作方法。

4.污染少：由于使用氩气来保护焊接区域，因此直流氩弧焊机对环境污染较少。

使用使用直流氩弧焊机时，需要注意以下几点：1.准备工作：在使用焊机之前，需要进行准备工作，例如清洁焊接区域，清理焊接材料等。

2.接地：在焊接之前，需要将焊机接地，以确保焊接安全。

3.形成焊缝：使用直流氩弧焊机时，需要形成焊缝。

焊缝的宽度和深度取决于焊接材料和焊接参数。

4.控制电流：控制焊接电流是确保焊接质量的关键之一。

使用直流氩弧焊机时，需要调整电流，以确保焊接质量。

维护为了确保直流氩弧焊机的正常运行，需要进行定期维护。

维护包括以下方面：1.清洁：定期清洁焊机，以确保其正常运行。

2.检查：检查焊机以确保其各部分都处于正常状态。

3.更换部件：如果存在任何需要更换的部件，需要及时更换。

4.校准：定期校准直流氩弧焊机，以确保其焊接质量。

结论直流氩弧焊机是一种高质量的焊接设备，广泛应用于不同的工业领域。

该设备具有许多独特的特点，例如焊接速度快、焊缝质量好、设备操作简单易用等。

为了确保焊机的正常运行，需要进行定期维护和校准。

直流焊机与交流焊机有何区别交流电焊机工作原理交流电焊机实质上是一种特殊的降压变压器，焊条和焊件分别和电源的两个输出端相连。

它和普通电焊机有所不同的是，它的一、二次绕组分装在两个铁芯上，二次绕组与一个电抗器串联，电抗器的铁芯不但有一定的空气隙，而且转动螺杆还可以改变空气隙的长短来获得不同大小的焊接电流。

开始焊接时先让焊条和焊件接触，这时电源短路，流过接触点的电流很大。

由于接触点的接触电阻较大，所以电流会在接触点产生很大的热量。

然后稍提焊条，让焊条和焊件有一定的间隙，此时在间隙处就会出现电弧。

电弧的温度非常高，将近达到几千度，它可以把融化的焊条和焊件熔接在一起。

通过改变电抗器空气隙的长度，变压器的输出电流将随着空气隙的增长而增大。

直流电焊机工作原理直流电焊机工作时先将交流电整流和滤波以后变成直流电。

为了提高焊机焊接性能、动态反应速度及效率，需要先把直流电通过大功率晶闸管逆变成中高频低压交流电，然后再整流输出平稳的直流电流。

因为中高频交流电比工频交流电感抗更大，变压器铁芯和匝数可以减小，响应速度更快，引弧更容易、稳定。

优势和劣势对比1.直流焊机体积小、重量轻、移动方便，但是价格贵；2.交流焊机体积大、重量重、移动困难，但是相对便宜；3.直流电焊机起弧容易、电弧稳定、不易断弧、飞溅小；4.交流焊机只能焊碱性焊条，比如一般的钢结构及不锈钢焊条；5.直流焊机对于酸性和碱性焊条都可以使用，比如不锈钢、钛合金等；6.直流电焊机比交流电焊机省电很大，但是没交流焊机皮厚耐操；7.大功率交流焊机容易造成三相不平衡，但是直流电机对电网影响小；8.交流焊机调节电流麻烦，直流焊机调节简单方便；9.交流焊机结构简单、维修成本低，直流焊机结构复杂、维修难度高；。

焊机分类、特点、电路及市场分析李老师2020-2-20目录焊机故障及功率半导体相关性4焊机分类与定义1逆变焊机优缺点2逆变焊机电路架构3焊机市场5逆变焊机开关管选择6问题解答7焊机定义：电焊机是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，来达到使它们结合的目的。

结构十分简单，就是一个大功率的变压器，电焊机一般按输出电源种类可分为两种，一种是交流电源的；一种是直流电的。

是利用电感的原理做成的，电感量在接通和断开时会产生巨大的电压变化，利用正负两极在瞬间短路时产生的高压电弧来熔化电焊条上的焊料，来达到使它们达到原子结合的目的。

传统焊机：传统焊机也称交流焊机，电焊机按输出电源的种类能够分成两种，分别是交流电源，还有一种是直流电。

交流点焊机的内部结构是由降压变压器、电流调节器、散热系统和焊接导线等附件所组成的一种将金属与金属焊接的机器。

其中最大的优点就是在焊接过程中不用使用电焊条，省去了焊条的成本。

只要将被焊接的两个部件分别充当电路的正负极，并利用接触电阻处产生的高温瞬间将金属间焊接，从而达到连结效果。

直流焊机：也称逆变直流焊机，是以大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT）作为开关元件的逆变式焊条电弧焊机。

首先，将50Hz的工频输入电压经整流滤波成为直流电压，然后通过功率电子开关转换成高频的交流电压，再通过变压器将此交流电压变为适合焊接工艺要求的交流电压，最后经整流滤波变为直流焊接电压。

通过脉冲宽度调节控制技术（PWM），对输出电流进行控制并调节。

由于采用了开关电源逆变技术，焊机重量和体积大幅度下降，效率提高，同时节约了电能消耗。

手工焊：手弧焊就是利用电弧产生的高温熔化焊条和焊件，使两块分离的金属熔合在一起，从而获得牢固的接头。

金属棒(焊条)和工件之间形成的电弧会熔化金属棒和工件的表面，形成焊接熔池。

同时，金属棒上熔化的药皮会形成气体和熔渣，保护焊接熔池不受周围空气的影响。

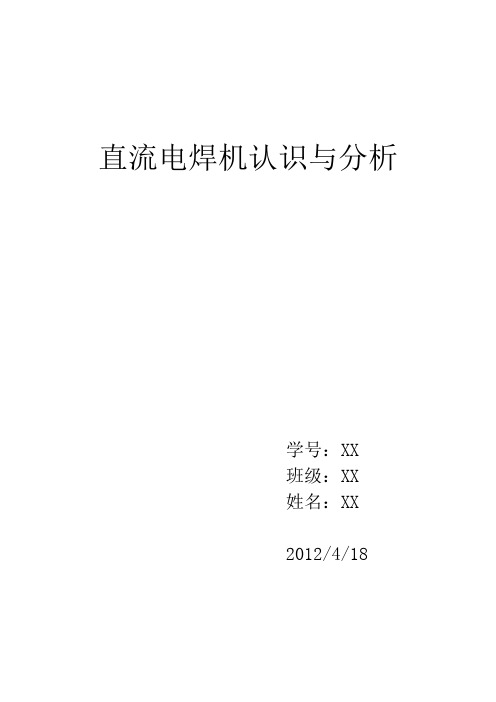

直流电焊机认识与分析学号：XX班级：XX姓名：XX2012/4/18直流电焊机分析与认识一、外部分析1、直流电焊机的用途直流电焊机的用途就是利用正负两极在瞬间短路时产生的高温电弧来熔化电焊条上的焊料和被焊材料，使得材料结合。

2、直流电焊机的功能a、基本功能：b、辅助功能：3、直流电焊机的性能指标a、直流电焊机的规格已WSM315为例，第一位字母表示焊机的名称，W表示“TIG焊机”;第二位字母表示焊机的焊接方式，S的意思是“手工焊”；第三位字母表示电源形式，M表示“脉冲电源”；第四位数字表示系列序号，3表示“机床式”；第五位数字表示额定焊接电流，单位为安培，所以5表示额定电流5A。

其他一些焊机型号说明，见下图。

b、主要参数电源电压（V），频率（Hz），额定输入电流（A），空载电压（V），输出电流调整（A），额定工作电压（A），负载持续率（%），空载损耗（W），引弧方式，效率（%）等等。

其他部分焊机型号说明4、直流电焊机工作原理实际上直流电焊机就是具有下降外特性的变压器，将220V和380V交流电变为低压的直流电。

直流的电焊机可以说也是一个大功率的整流器，分正负极，交流电输入时，经变压器变压后，再由整流器整流，然后输出具有下降外特性的电源，输出端在接通和断开时会产生巨大的电压变化，两极在瞬间短路时引燃电弧，利用产生的电弧来熔化电焊条和焊材，冷却后来达到使它们结合的目的。

如下图所示，电流从输入电缆流入，先经过硅桥进行初步整流，在经过变压器进行降压，之后有两个整流管对降低后的电流进行整流以得到较为稳定的电流，通过电抗器的作用，电流进行滤波，然后流入上板，最后流向焊钳。

焊机结构示意图5、直流电焊机变压原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯中便产生交流磁通，使次级线圈中感应出电流。

变压器由铁芯和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

弧焊机的分类弧焊机是一种常见的焊接设备，广泛应用于各个行业。

根据其不同的特点和用途，可以将弧焊机分为几个不同的分类。

下面将对弧焊机的分类进行详细介绍。

一、按焊接方式分类1. 手工弧焊机：这是最常见的一种弧焊机，操作简单，适用于小型焊接作业。

操作人员通过手持电焊枪进行焊接，具有灵活性强的特点。

但由于需要人工操作，生产效率较低。

2. 自动弧焊机：这种弧焊机可以实现自动化焊接，适用于大批量、重复性的焊接作业。

自动弧焊机通常通过程序控制焊接过程，具有高效、精确的特点。

二、按电源分类1. 直流弧焊机：直流弧焊机的电源是直流电，适用于焊接低碳钢、不锈钢等材料。

直流弧焊机具有焊接稳定、电弧容易点燃等优点，价格相对较低。

2. 交流弧焊机：交流弧焊机的电源是交流电，适用于焊接铝合金等材料。

交流弧焊机具有焊接速度快、熔池稳定等优点，价格相对较高。

三、按焊接材料分类1. 钢结构焊接机：这种焊机适用于焊接各种类型的钢结构，如框架、梁柱等。

钢结构焊接机通常具有较大的焊接电流和电压范围，能够满足焊接不同材料和厚度的要求。

2. 铝合金焊接机：这种焊机适用于焊接铝合金制品，如汽车、飞机等。

铝合金焊接机通常具有稳定的焊接电流和电压输出，能够满足对焊缝质量和外观要求较高的应用。

四、按焊接方法分类1. MMA焊机：MMA（Manual Metal Arc）焊机是一种手工电弧焊机，适用于焊接各种金属材料。

MMA焊机具有移动方便、适应性强等特点，广泛应用于建筑、船舶等行业。

2. TIG焊机：TIG（Tungsten Inert Gas）焊机是一种氩弧焊机，适用于焊接不锈钢、铜等材料。

TIG焊机具有焊缝质量高、热影响区小等优点，适用于对焊接质量要求较高的场合。

3. MIG/MAG焊机：MIG（Metal Inert Gas）焊机和MAG （Metal Active Gas）焊机是一种惰性气体保护焊机，适用于焊接各种金属材料。

MIG/MAG焊机具有焊接效率高、操作简单等优点，广泛应用于汽车制造、压力容器等行业。

焊条电弧焊机的种类和主要技术参数焊条电弧焊机是一种常用的焊接设备，广泛应用于制造业、建筑业和维修行业等领域。

它由电源、焊条供给装置和电弧焊枪等组成，通过产生高温电弧将焊条和工件熔化并连接起来。

根据不同的应用需求和焊接材料，焊条电弧焊机有多种类型和主要技术参数。

一、焊条电弧焊机的种类1. 直流手持焊机：直流手持焊机是一种简单、易于操作的焊接设备，广泛应用于家庭维修和小型制造业。

它具有体积小、重量轻、便于携带的特点，适用于焊接各种金属材料。

2. 直流工业焊机：直流工业焊机是一种用于大型制造业的焊接设备，具有高功率、高效率的特点。

它适用于焊接厚板、重型结构和高强度材料，能够提供稳定的焊接电流和电弧弧稳定性。

3. 交直流手持焊机：交直流手持焊机是一种具有多功能的焊接设备，可实现直流焊接和交流焊接两种工艺。

它适用于各种焊接材料和焊接位置，具有焊接速度快、焊缝质量高的优点。

4. 逆变焊机：逆变焊机是一种采用逆变技术的新型焊接设备，具有体积小、重量轻、功率密度高的特点。

它能够提供稳定的焊接电流，并具有能量调节和电弧稳定性控制等功能，适用于高要求的焊接作业。

二、焊条电弧焊机的主要技术参数1. 额定输入电压：焊条电弧焊机的额定输入电压通常为220V或380V，根据不同的工作环境和电网要求选择合适的电压。

2. 额定输入功率：焊条电弧焊机的额定输入功率是指设备在正常工作状态下所消耗的电功率。

一般来说，额定输入功率越大，焊接能力越强。

3. 额定焊接电流：额定焊接电流是焊条电弧焊机能够提供的最大焊接电流。

根据不同的焊接要求和焊接材料选择合适的额定焊接电流。

4. 电弧稳定性：焊条电弧焊机的电弧稳定性是指设备在焊接过程中，电弧是否能够保持稳定。

好的电弧稳定性能够提高焊接质量和效率。

5. 焊接电流调节范围：焊条电弧焊机的焊接电流调节范围是指设备能够调节的最小和最大焊接电流。

较大的调节范围能够满足不同焊接要求。

6. 重复率：焊条电弧焊机的重复率是指设备在连续工作中，能够保持稳定的焊接电流和电弧弧稳定性的能力。

电焊机是一种利用电能将焊条和焊件熔化，从而实现金属连接的设备。

电焊机按照输出电源的种类，可以分为直流电焊机和交流电焊机。

那么，直流电焊机和交流电焊机有什么区别呢？本文将从工作原理、特点、优缺点、适用范围等方面进行比较分析。

1. 工作原理•直流电焊机的工作原理是将交流电通过整流和滤波变成直流电，然后通过大功率晶闸管逆变成中高频低压交流电，再经过整流输出平稳的直流电流。

直流电焊机的输出电流一直保持一个方向，不会发生变化。

•交流电焊机的工作原理是将交流电通过变压器降压，然后通过电抗器调节输出电流的大小。

交流电焊机的输出电流会随着时间周期性地变换方向，每秒变换50次或60次。

2. 特点•直流电焊机的特点是体积小、重量轻、移动方便，电弧稳定、不易断弧、飞溅小，能焊酸性和碱性焊条，适用于多种焊接材料和位置，省电效率高，对电网影响小。

•交流电焊机的特点是体积大、重量重、移动困难，价格便宜、耐用性强，只能焊碱性焊条，适用于一般钢结构和铝合金的焊接，电弧不稳定、易断弧、飞溅大，耗电效率低，对电网影响大。

3. 优缺点1）直流电焊机的优点是：•起弧容易，电弧稳定，焊接质量高，焊接速度快，焊缝表面光滑，变形小，氧化和腐蚀少；•焊接材料广泛，可以焊接低碳钢、高碳钢、不锈钢、钛合金等多种金属材料；•焊接位置灵活，可以进行平焊、横焊、立焊、仰焊等多种位置的焊接；•省电节能，由于中高频交流电的感抗大，变压器的铁芯和匝数可以减小，响应速度快，能耗低；•对电网影响小，由于直流电焊机的输出电流平稳，不会产生电网波动，对其他用电设备的干扰小。

2）直流电焊机的缺点是：•价格高，相对于交流电焊机，直流电焊机的成本和维护费用都较高；•不适用于轻质金属，由于直流电焊机的电流强度大，对于铝、镁等轻质金属的焊接效果不佳，容易造成烧穿；•需要专业知识，由于直流电焊机的工作原理和结构较复杂，需要更多的专业知识和技术来操作和维修。

3）交流电焊机的优点是：•价格低，相对于直流电焊机，交流电焊机的购买和使用成本都较低；•耐用性强，由于交流电焊机的结构简单，没有复杂的电子元件，故障率低，寿命长；•适用于铝合金，由于交流电焊机的电流方向会周期性变换，可以打破铝合金表面的氧化层，提高焊接效果。

弧焊机的分类弧焊机是一种常用的焊接设备，广泛应用于各个行业。

根据其不同的特点和用途，可以将弧焊机分为多个分类。

本文将就弧焊机的分类进行详细介绍。

一、按焊接方式分类1. 手工弧焊机：手工弧焊机是最常见的一种弧焊机，也是最早使用的一种。

它以人工操作为主，通过手持焊枪进行焊接。

手工弧焊机适用于各种材料的焊接，操作简单灵活，但对操作人员的技术要求较高。

2. 自动化弧焊机：自动化弧焊机是一种通过自动化设备控制焊接过程的弧焊机。

它可以根据预设的焊接参数，自动完成焊接操作。

自动化弧焊机适用于大批量、重复性较高的焊接任务，可以提高焊接效率和质量。

二、按电源类型分类1. 直流弧焊机：直流弧焊机是指通过直流电源供电的弧焊机。

直流弧焊机具有稳定的焊接电弧，适用于焊接不锈钢、铝合金等材料。

2. 交流弧焊机：交流弧焊机是指通过交流电源供电的弧焊机。

交流弧焊机适用于焊接碳钢等材料，但由于其焊接电弧不稳定，需要通过焊接工艺控制来保证焊接质量。

三、按控制方式分类1. 手动弧焊机：手动弧焊机是指通过人工操作控制焊接过程的弧焊机。

操作人员需要根据焊接要求调整焊接参数，并控制焊接过程的稳定性和质量。

2. 自动弧焊机：自动弧焊机是指通过自动控制系统实现焊接参数的调整和焊接过程的控制的弧焊机。

自动弧焊机可以根据预设的焊接要求，自动完成焊接过程，提高焊接效率和质量。

四、按应用领域分类1. 工业弧焊机：工业弧焊机是指用于工业生产中的弧焊机。

工业弧焊机通常具有较高的功率和焊接能力，适用于焊接大型结构件、厚板等。

2. 家用弧焊机：家用弧焊机是指用于家庭维修和小型焊接任务的弧焊机。

家用弧焊机通常较小巧轻便，操作简便，适用于一些简单的焊接任务。

五、按焊接材料分类1. 碳弧焊机：碳弧焊机是指适用于焊接碳钢的弧焊机。

碳弧焊机通过调节焊接参数和焊接工艺，可以实现对碳钢的焊接。

2. 不锈钢弧焊机：不锈钢弧焊机是指适用于焊接不锈钢的弧焊机。

不锈钢弧焊机通常具有稳定的焊接电弧和较好的焊接效果，适用于不锈钢制品的焊接。
