变电站二次系统及保护原理

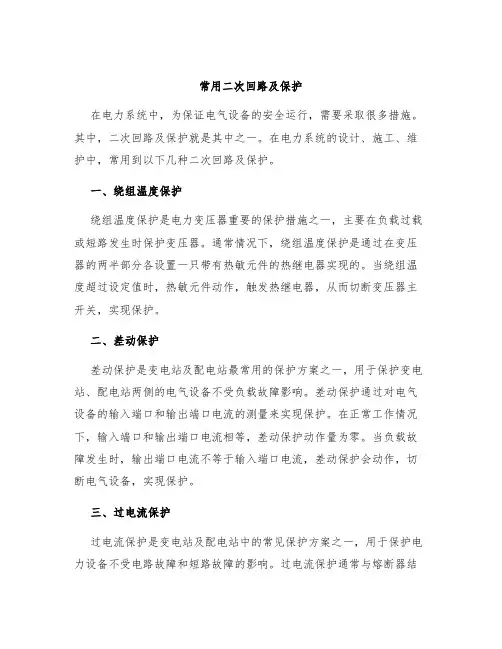

常用二次回路及保护在电力系统中，为保证电气设备的安全运行，需要采取很多措施。

其中，二次回路及保护就是其中之一。

在电力系统的设计、施工、维护中，常用到以下几种二次回路及保护。

一、绕组温度保护绕组温度保护是电力变压器重要的保护措施之一，主要在负载过载或短路发生时保护变压器。

通常情况下，绕组温度保护是通过在变压器的两半部分各设置一只带有热敏元件的热继电器实现的。

当绕组温度超过设定值时，热敏元件动作，触发热继电器，从而切断变压器主开关，实现保护。

二、差动保护差动保护是变电站及配电站最常用的保护方案之一，用于保护变电站、配电站两侧的电气设备不受负载故障影响。

差动保护通过对电气设备的输入端口和输出端口电流的测量来实现保护。

在正常工作情况下，输入端口和输出端口电流相等，差动保护动作量为零。

当负载故障发生时，输出端口电流不等于输入端口电流，差动保护会动作，切断电气设备，实现保护。

三、过电流保护过电流保护是变电站及配电站中的常见保护方案之一，用于保护电力设备不受电路故障和短路故障的影响。

过电流保护通常与熔断器结合使用，以控制电路中过电流的流动。

当电路中的电流超过设定值时，熔断器熔断，实现保护。

四、接地保护接地保护是变电站及配电站中的重要保护方案之一，用于保护设备及人员的安全。

接地保护是通过对电气设备接地电流的监控实现保护。

当电气设备出现线缆故障时，设备外壳会与地面发生通路，接地电流突增。

接地保护会检测到接地电流的变化，从而发出保护信号，切断设备电源，实现保护。

五、零序保护零序保护是变电站及配电站的重要保护方案之一，用于保护变压器及发电机组的三相设备。

零序保护是通过监控三相电流不平衡来实现的。

当三相电流不平衡达到一定程度时，零序保护会自动动作，切断设备电源，实现保护。

六、过压保护过压保护是变压器及电动机等电气设备的保护方案之一，用于保护设备免受电路过压等因素的影响。

过压保护通常采用热继电器或电磁继电器实现。

当电路中电压超过设定值时，过压保护会动作，切断设备电源，实现保护。

变电站二次继电保护措施研究变电站二次继电保护措施是保护变电站设备和线路以及确保电网安全稳定运行的重要组成部分。

本文将对变电站二次继电保护措施的研究进行探讨。

变电站二次继电保护措施主要包括电流保护、电压保护、频率保护和差动保护。

电流保护主要用于检测电流异常，防止由于电流过载造成的设备烧毁和事故发生。

电压保护用于检测电压异常，防止由于电压过高或过低造成的设备损坏和系统故障。

频率保护主要用于检测电网频率异常，防止电网频率失稳和系统运行异常。

差动保护主要用于检测电流差异，防止设备故障和事故发生。

变电站二次继电保护措施需要依靠可靠的保护装置和传感器来实现。

保护装置主要有保护继电器和保护跳闸装置，能够实时检测电流、电压和频率等参数，并根据预设的保护动作逻辑进行判断和动作。

传感器主要有电流互感器、电压互感器和频率传感器等，用于将原始电流、电压和频率等信号转换为适合保护装置处理的信号。

变电站二次继电保护措施还需要依靠合理的通信系统来实现保护信息的传递和联锁控制。

通信系统主要有保护通信系统和远动通信系统。

保护通信系统用于将保护装置采集的信息传输给主控系统，实现保护信息的集中处理和分析。

远动通信系统用于实现对变电站设备和线路的遥控、遥信和遥测等操作，通过远程控制实现变电站的安全运行。

变电站二次继电保护措施的研究需要考虑多种因素。

需要根据变电站的运行情况和设备特点，确定合适的保护装置和传感器类型和参数。

需要根据电网运行特点和保护要求，确定保护动作逻辑和阈值等参数。

还需要考虑通信系统的可靠性和稳定性，确保保护信息的及时传输和可靠接收。

变电站二次继电保护措施的研究是确保电网安全稳定运行的重要内容，需要结合变电站的运行情况和设备特点，选用合适的保护装置和传感器，并依靠可靠的通信系统实现保护信息的传递和联锁控制。

只有通过科学的研究和合理的应用，才能提高变电站的安全性和可靠性，保障电网的正常运行。

500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识1、电力系统继电保护的作用:电力系统的故障类型:2、电力系统故障可分为: 单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障3、电力系统故障产生的原因:4、外部原因：雷击, 大风, 地震造成的倒杆, 线路覆冰造成冰闪,线路污秽造成污闪；内部原因：设备绝缘损坏, 老化；系统中运行, 检修人员误操作。

一、电力系统的不正常工作状态:二、电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏, 但未发展成故障。

如：电力设备过负荷, 如：发电机, 变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频, 低压。

三、继电保护的基本任务:四、继电保护装置的基本任务是当电力系统中的电力元件发生故障时, 向运行值班人员及时发出警告信号, 或者向所控制的断路器发出跳闸命令, 以终止这些事件发展。

1、电力系统对继电保护的基本要求: （四性）2、选择性：电力系统故障时, 使停电范围最小的切除故障的方式。

五、快速性: 电力系统故障对设备人身, 系统稳定的影响与故障的持续时间密切相关, 故障持续时间越长, 设备损坏越严重；对系统影响也越大。

因此, 要求继电保护快速的切除故障。

六、灵敏性: 继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。

七、可靠性：①保护范围内发生故障时, 保护装置可靠动作切除故障,不拒动。

②保护范围外发生故障和正常运行时, 保护可靠闭锁,不误动。

1、继电保护的几个名词解释:2、双重化配置: 为了满足可靠性及运行维护的需要, 500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。

其中“独立”的含义: 各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；3、主保护: 满足系统稳定和设备安全的要求, 能以最快的速度有选择性的切除电力设备及输电线路故障的保护。

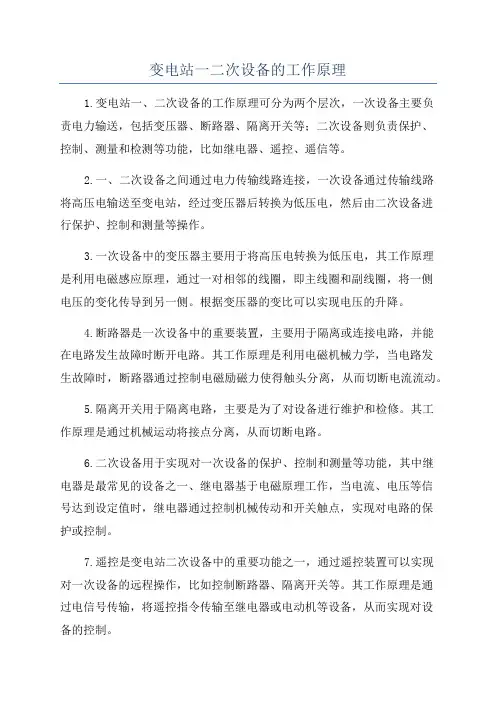

变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。

2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。

3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。

根据变压器的变比可以实现电压的升降。

4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。

其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。

5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。

其工作原理是通过机械运动将接点分离，从而切断电路。

6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。

7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。

其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。

8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。

其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。

9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。

其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。

二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。

箱式变电站二次控制回路原理(一)箱式变电站二次控制回路简介什么是箱式变电站二次控制回路？箱式变电站二次控制回路是箱式变电站的重要组成部分，用于对电力系统进行监测、保护和控制。

它是将变电站的主要设备（如变压器、断路器、隔离开关等）进行组合和安装的一个封闭式设备。

箱式变电站二次控制回路的作用1.监测：箱式变电站二次控制回路通过各种传感器和监测装置，实时监测电力系统的运行参数，如电流、电压、频率等。

通过监测数据，我们可以了解电力系统的运行状态，及时发现故障并采取措施排除。

2.保护：箱式变电站二次控制回路根据设计规定的保护逻辑，对电力系统进行保护。

当发生故障时，它能够判断故障的位置，并迅速切除故障区域，保护电力设备以避免进一步损坏。

3.控制：箱式变电站二次控制回路可以对电力系统进行远程控制。

通过接收上级控制中心的指令，它可以实现开关设备的合闸和分闸，调节电流和电压等操作。

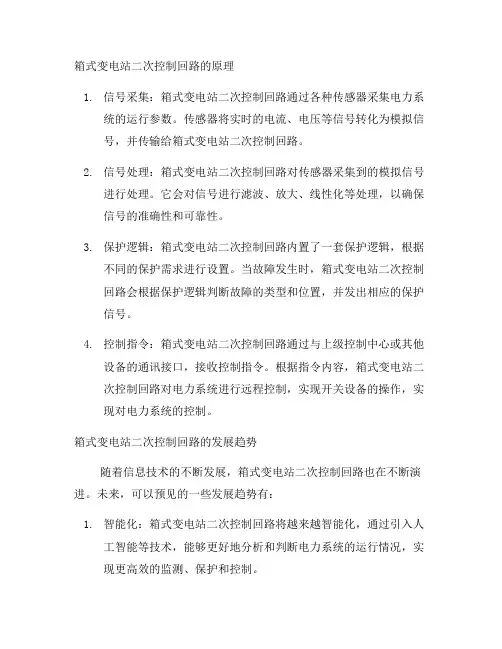

箱式变电站二次控制回路的原理1.信号采集：箱式变电站二次控制回路通过各种传感器采集电力系统的运行参数。

传感器将实时的电流、电压等信号转化为模拟信号，并传输给箱式变电站二次控制回路。

2.信号处理：箱式变电站二次控制回路对传感器采集到的模拟信号进行处理。

它会对信号进行滤波、放大、线性化等处理，以确保信号的准确性和可靠性。

3.保护逻辑：箱式变电站二次控制回路内置了一套保护逻辑，根据不同的保护需求进行设置。

当故障发生时，箱式变电站二次控制回路会根据保护逻辑判断故障的类型和位置，并发出相应的保护信号。

4.控制指令：箱式变电站二次控制回路通过与上级控制中心或其他设备的通讯接口，接收控制指令。

根据指令内容，箱式变电站二次控制回路对电力系统进行远程控制，实现开关设备的操作，实现对电力系统的控制。

箱式变电站二次控制回路的发展趋势随着信息技术的不断发展，箱式变电站二次控制回路也在不断演进。

未来，可以预见的一些发展趋势有：1.智能化：箱式变电站二次控制回路将越来越智能化，通过引入人工智能等技术，能够更好地分析和判断电力系统的运行情况，实现更高效的监测、保护和控制。

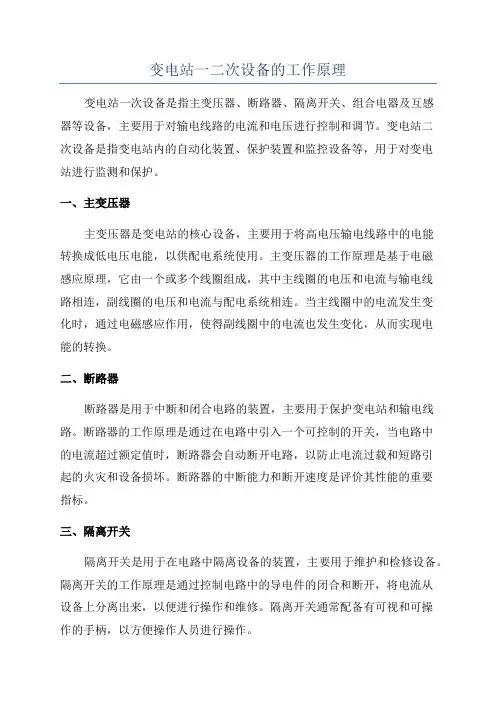

变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。

变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。

一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。

主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。

当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。

二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。

断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。

断路器的中断能力和断开速度是评价其性能的重要指标。

三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。

隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。

隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。

四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。

组合电器中常见的设备有电流互感器、电容器和避雷器等。

组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。

五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。

互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。

互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。

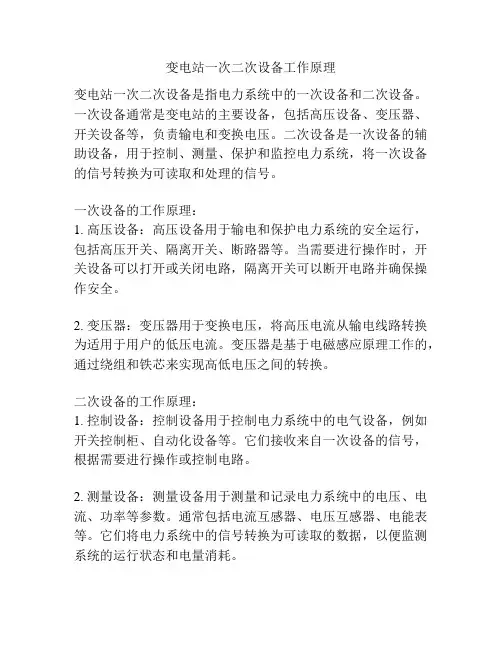

变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。

一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。

二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。

一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。

当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。

2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。

变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。

二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。

它们接收来自一次设备的信号，根据需要进行操作或控制电路。

2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。

通常包括电流互感器、电压互感器、电能表等。

它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。

3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。

例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。

4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。

它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。

总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。

这些设备共同工作，确保电力系统的稳定和安全运行。

浅谈变电站继电保护二次系统接地技术方案摘要：随着我国经济的发展，人们的生活质量在不断的提高，因此生产生活的用电量也在不断的增加。

在这一背景下，电网安全维护的价值日益凸显出来。

我国电网的变电站自动化水平越来越高，有利于确保变电站的负载能力能够满足电力要求。

变电站二次系统是变电站的控制神经网络中枢，其可靠运行关系着变电站电力输送的安全运行。

本文简要介绍了变电站继电保护的原理及作用，并在此基础之上对变电站继电保护二次系统接地技术方案展开重点探讨。

关键词：变电站；继电保护二次系统；接地技术方案引言随着经济的发展，电网的规模和电压等级在逐渐提高，变电站的电磁环境也愈发变得复杂，又由于雷电冲击干扰，使得变电站二次系统的正常运行经受着严重的威胁。

二次回路的接地肩负着应对变电站内部复杂电磁环境干扰以及外部变电站工作人员人身安全的保障。

只有保证接地系统的正常工作，才能确保系统安全可靠的运行，保证操作人员的人身安全和设备的安全。

1.继电保护的概述在研究电力系统故障和危及安全运行的异常工作情况，以探讨其对策的反事故自动化措施。

因在其发展过程中曾主要用有触点的继电器来保护电力系统及其元件（发电机、变压器、输电线路等），使之免受伤害，因此也称之为继电保护。

继电保护的原理主要体现在以下几个方面。

第一，当电路出现故障的时候，绝大多数的情况下都会发生电流突然下降、电压突然上升或者是电压、电流之间相位角发生改变的问题。

继电保护系统能够抓住这一方面的改变。

第二，通过利用电网正常情况下以及发生故障时各种物理量之间的不同，来做到电网的保护，避免电流过低过高、电压过高过低、电流电压的相位角不够正常，温度上升以及电压电流比值不够正常等问题出现。

一旦接收到非正常信号，就会生成继电保护动作，非正常问题程度越是明显，跳闸的速度也会越快，从而能够在最短的时间内避免事故的发生。

继电保护的基本任务就是：（1）能够自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常的运行。
