35kv变电站二次系统设计
- 格式:doc
- 大小:3.67 MB
- 文档页数:60

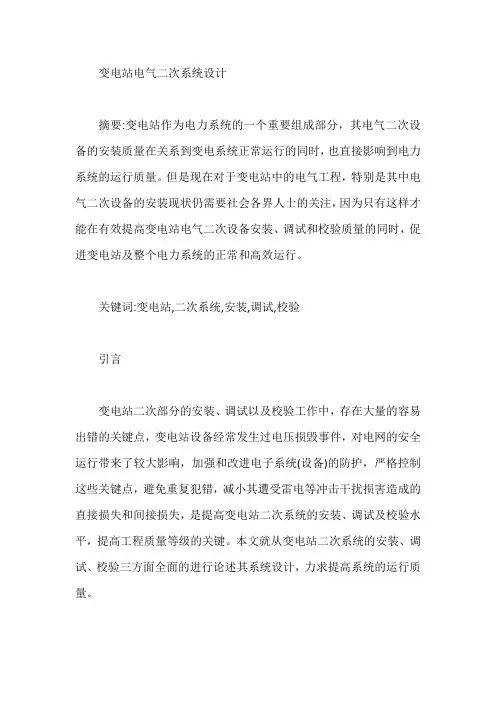

变电站电气二次系统设计摘要:变电站作为电力系统的一个重要组成部分,其电气二次设备的安装质量在关系到变电系统正常运行的同时,也直接影响到电力系统的运行质量。
但是现在对于变电站中的电气工程,特别是其中电气二次设备的安装现状仍需要社会各界人士的关注,因为只有这样才能在有效提高变电站电气二次设备安装、调试和校验质量的同时,促进变电站及整个电力系统的正常和高效运行。
关键词:变电站,二次系统,安装,调试,校验引言变电站二次部分的安装、调试以及校验工作中,存在大量的容易出错的关键点,变电站设备经常发生过电压损毁事件,对电网的安全运行带来了较大影响,加强和改进电子系统(设备)的防护,严格控制这些关键点,避免重复犯错,减小其遭受雷电等冲击干扰损害造成的直接损失和间接损失,是提高变电站二次系统的安装、调试及校验水平,提高工程质量等级的关键。
本文就从变电站二次系统的安装、调试、校验三方面全面的进行论述其系统设计,力求提高系统的运行质量。
一、变电站二次设备安装过程中所面临的问题现如今,计算机技术在社会各行各业中的普遍使用,使各项工作的处理和运作效率都得到了大大提高,而计算机在电力系统的应用,不仅为电能的控制及调度提供了自动化的手段,还为其高效运作创造了智能化的途径。
结合这点我们不难看出,电力事业在不断发展、进步,并已在原有的基础上取得了很大成效。
但是尽管如此,我们仍要时刻提高警惕,预防在现有的工作中出现不好的变故;而且我们还要预见在电力系统运行过程中,不断会出现新的问题等待我们去解决。
所以,我们应就变电站的二次设备在目前应用中所遇到的问题进行分析,力求在此基础上总结出对变电站二次设备运用和管理的一些经验。
(一)变电站接地不良引起二次设备烧毁无论是在电厂中,还是在变电站内,合格、有效且良好的接地是促进电力系统安全运行的基本保证,而现在,多数变电站因其接地不良引起二次设备的烧毁,从而导致了电力系统的无法正常运行,最终给人们的生产、生活带来不利影响。

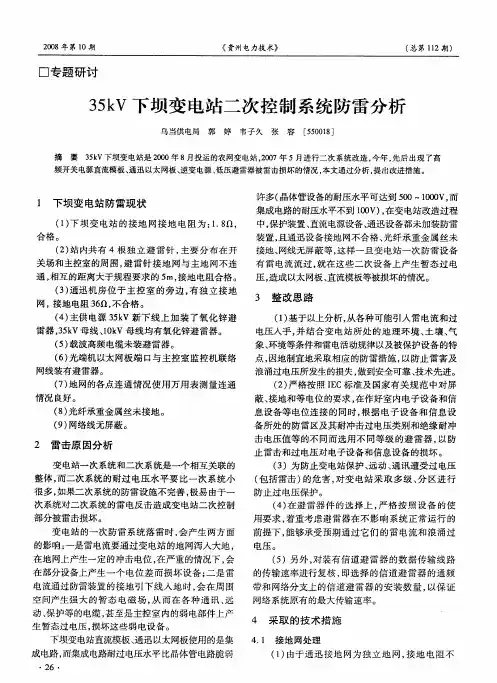

35KV变电站二次系统防雷工程设计方案防雷设计主要依据:GB 50057-94 《建筑物防雷设计规范》(2010版)GB 50343—2004《建筑物电子信息系统防雷技术规范》GB 50054-95 《低压配电设计规范》GB 50174-93 《电子计算机机房设计规范》GB 50169-92 《电气装置安装工程接地装置施工及验收规范》IEC 61024 《建筑物防雷》IEC 61312 《雷电电磁脉冲的防护》GB/T50311-2000 《建筑与建筑群综合布线系统工程设计规范》D 562 《建筑物、构筑物防雷设施安装》YD 5078 《通讯工程电源系统防雷技术规范》YD/T5098 《通信局(站)雷电过电压保护工程设计规范》YD/T1235.1-2002《通信局(站)低压配电系统用电涌保护器技术要求》变电站保证主控楼内弱电子设备的安全非常重要,因此,必须对主控室主控楼内二次设备进行全面完善的保护。
以下防雷措施是综合我公司多年防雷工程经验,完全参照相关标准规范的基础上,对供电局35KV变电站主控楼变电站二次设备存在雷电隐患的配电线路、信号线路进行过电压、电磁脉冲拦截、分流,继而对后端设备起到保护作用。
一般多级保护的作用是在第一级选择开关型或限压型避雷器,以泻放大的雷电流;第二级使用限压型避雷器保护敏感设备;当第二级避雷器钳制电压仍不够低时,用第三级避雷器进一步降低设备两端电位,使被保护设备承受的电压低于其冲击耐压。
由于信息设备越来越小型化,对雷电流越来越敏感,因此一定要按规程选择和配置避雷器。
规范(GB 50343-2004)对电源线路的浪涌保护器标称放电电流参数值做以下规定:保护分级LPZ0与LPZ1交界处LPZ1与LPZ2 、LPZ2与LPZ3交界处 直流电源 第一级放电电流第二级放电电流 第三级放电电流 第四级放电电流 标称放电电流10/350us8/20us 8/20us 8/20us 8/20us 8/20us A 级 ≥20 ≥80 ≥40 ≥20 ≥10 ≥10 B 级 ≥15 ≥60 ≥40 ≥20 直流配电系统中根据线路长度和工作电压选用标称放电电流≥10kA 适配的SPDC 级≥12.5≥50≥20D 级≥12.5≥50≥10注:以上的放电电流单位均为kA 。

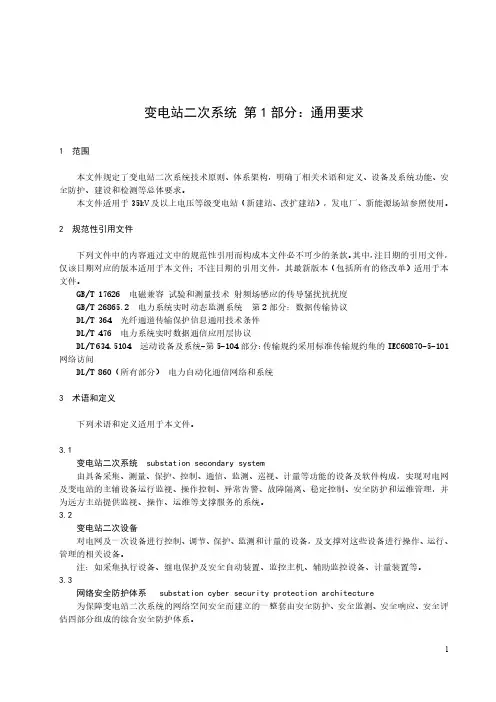

变电站二次系统第1部分:通用要求1范围本文件规定了变电站二次系统技术原则、体系架构,明确了相关术语和定义、设备及系统功能、安全防护、建设和检测等总体要求。
本文件适用于35kV及以上电压等级变电站(新建站、改扩建站),发电厂、新能源场站参照使用。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T17626电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T26865.2电力系统实时动态监测系统第2部分:数据传输协议DL/T364光纤通道传输保护信息通用技术条件DL/T476电力系统实时数据通信应用层协议DL/T634.5104远动设备及系统-第5-104部分:传输规约采用标准传输规约集的IEC60870-5-101网络访问DL/T860(所有部分)电力自动化通信网络和系统3术语和定义下列术语和定义适用于本文件。
3.1变电站二次系统substation secondary system由具备采集、测量、保护、控制、通信、监测、巡视、计量等功能的设备及软件构成,实现对电网及变电站的主辅设备运行监视、操作控制、异常告警、故障隔离、稳定控制、安全防护和运维管理,并为远方主站提供监视、操作、运维等支撑服务的系统。
3.2变电站二次设备对电网及一次设备进行控制、调节、保护、监测和计量的设备,及支撑对这些设备进行操作、运行、管理的相关设备。
注:如采集执行设备、继电保护及安全自动装置、监控主机、辅助监控设备、计量装置等。
3.3网络安全防护体系substation cyber security protection architecture为保障变电站二次系统的网络空间安全而建立的一整套由安全防护、安全监测、安全响应、安全评估四部分组成的综合安全防护体系。
12站内监控系统substation monitoring and control system站内监控系统具有监控功能及巡视功能,实现继电保护装置、安全自动装置、测控/PMU 装置、录波及分析设备、计量及电能质量设备、辅助监控设备、时钟同步装置、交换机、防火墙、安全隔离装置等设备信息的统一采集、监视、控制、分析及管理,并为调度系统、集中监控系统等主站系统提供远程支持服务的变电站综合监控系统。
35KV变电站设计35kV变电站设计1.总的部分本设计对应35kV配电装置采用户外软导线改进中型布置,架空出线;10kV配电装置采用户外软导线中型双列布置,架空出线;主变压器采用2台5MV A三相双绕组自冷式有载调压变压器,户外布置;配置2台容量为0.9Mvar无功补偿并联电容器组,户外布置组合成的方案。
1.1本设计的适用场合(1)规划为末端负荷站。
(2)35kV和10kV均采用架空出线。
(3)偏远地区。
1.2 对设计方案组合的说明35kV变电站设计户外站方案技术组合表1.3 主要技术指标主要技术指标2.电力系统部分2.1 电力系统本设计按照给定的主变压器及线路规模进行设计,在实际工程中,需要根据变电站所处系统情况具体设计。
各电压等级的设备短路电流按如下水平选择:(1)35kV母线的短路电流为:25kA。
(2)10kV母线的短路电流为:16kA。
2.2 系统继电保护及安全自动装置本设计不涉及系统继电保护具体配置,只根据工程规模,推荐组屏方案,配合土建专业进行二次设备的布置。
在实际工程设计阶段,需要根据变电站所处地区电力系统实际情况具体设计。
本设计35kV侧电气主接线为内桥接线,变电站按负荷变电站考虑,不设线路保护。
当考虑变电站有转供电的运行方式时,应增加35kV线路保护。
2.3 系统通信及站内通信本设计不涉及系统通信专业的具体内容,只根据工程规模配合土建专业进行二次设备室的布置。
在实际工程设计阶段,需要根据实际情况确定调度关系、通信方式,并进行通道安排。
(1)变电站监控系统应具有通信监控功能,不再另设通信监控系统。
(2)站内应设程控电话及市话各一部,不设站内总机。
(3)不单独设置通信电源。
2.4 系统调度自动化本设计不涉及调度自动化专业的具体内容,在实际工程中,只根据工程规模配合土建专业进行二次设备室的布置。
在实际工程设计阶段,需要根据实际情况确定调度关系、远动信息内容和通道要求,进行远动设备选型。
《变电站二次系统施工方案》一、项目背景随着电力需求的不断增长,为了提高供电的可靠性和稳定性,新建一座变电站势在必行。
变电站二次系统是变电站的重要组成部分,它对一次设备进行监测、控制、保护和调节,确保变电站的安全、稳定运行。
本次施工的变电站二次系统工程,将采用先进的技术和设备,以满足未来电力系统的发展需求。
二、施工目标1. 按时完成变电站二次系统的施工任务,确保工程质量符合国家相关标准和规范。
2. 实现二次系统的可靠运行,为变电站的安全稳定供电提供保障。
3. 提高施工效率,降低施工成本,确保项目的经济效益。
三、施工步骤(一)施工准备阶段1. 技术准备(1)熟悉施工图纸和相关技术规范,组织技术人员进行图纸会审,解决图纸中存在的问题。
(2)编制施工方案和技术交底,明确施工工艺和质量要求。
(3)对施工人员进行技术培训,提高施工人员的技术水平。
2. 材料准备(1)根据施工图纸和材料清单,采购所需的设备、材料和构配件。
(2)对采购的设备、材料和构配件进行检验和验收,确保其质量符合要求。
3. 现场准备(1)清理施工现场,平整场地,为施工创造良好的条件。
(2)搭建临时工棚和仓库,存放施工设备和材料。
(3)设置安全警示标志,确保施工现场的安全。
(二)设备安装阶段1. 屏柜安装(1)根据施工图纸确定屏柜的安装位置,进行基础槽钢的安装。
(2)将屏柜搬运至安装位置,进行屏柜的组装和固定。
(3)连接屏柜之间的接地线,确保接地可靠。
2. 电缆敷设(1)根据施工图纸确定电缆的敷设路径,进行电缆桥架的安装。
(2)将电缆搬运至敷设现场,进行电缆的敷设和固定。
(3)电缆敷设完成后,进行电缆的接线和标识。
3. 二次接线(1)根据施工图纸和接线图,进行二次接线的施工。
(2)接线完成后,进行接线的检查和测试,确保接线正确可靠。
(三)调试阶段1. 单体调试(1)对二次系统中的设备进行单体调试,检查设备的性能和功能是否符合要求。
(2)对调试中发现的问题进行及时处理,确保设备的正常运行。
变电站继电保护二次回路的设计及实施要点分析摘要:近年来,随着社会发展,电力行业得到发展,现阶段成为社会生活中不可缺少的一部分,目前被运用到各个行业领域。
目前,继电保护技术日趋成熟。
为了提高继电保护的科学性、合理性,必须对继电保护二次侧进行改进,以确保电网的安全性、可靠性。
基于此,文章分析了变电站继电保护二次回路的作用,根据实际工作中存在的问题,提出了有针对性的设计方案,并结合实际工作中的体会,指出了变电站继电保护二次回路实施过程中应注意的问题。
关键词:变电站;继电保护;二次回路引言随着经济的不断发展,我国电力系统也随之不断发展,为更好地满足人们日常生活需求,保证电能的有效供给,增强供电过程中的安全性和稳定性问题,要求相关工作人员对此方面予以重视,尤其是电力系统中继电保护二次回路技术,对此方面进行重点分析、重点研究,在研究过程中不断发现各种问题,及时提出有效措施,得到更加有效的办法,为推动整个电力行业的持续发展提供重要保障。
1继电保护二次回路概述继电保护(原理图如图1所示)通常由继电器、自动装置等通过控制电缆连接成继电保护二次回路,用于控制、保护和调节一次回路中各参数与元件的运行工况,是保证电力系统安全生产、经济运行和可靠供电的重要组成部分。
图1继电保护基本原理示意图内容较多,涉及范围较广,而且整体后果较为严重,需要加强对继电保护二次回路的防护,落实继电保护二次回路维护工作。
继电保护二次回路具有多样性与综合性,继电保护二次回路由多个系统构成,需要加强多个系统之间的相互协作,才能达到预期的保护效果。
当前,在我国电力系统中继电保护二次回路已经得到全面应用,在技术不断创新的背景下,相关保护技术发展速度较快,能够及时发现各种隐蔽问题,为电力系统的运行提供安全保障,从而提升电力系统隐蔽故障处理效率。
2变电站继电保护二次回路的作用在当前技术水平不断发展的基础上,变电站开始朝着智能化方向转型。
随着各种自动化装置的引入,变电站二次接线数量逐渐增加,难以通过单一的一次回路保护变电站自动化设备。
第一章概述1典型组屏的适用范围llOkV变电站综合自动化系统的组屏方案,适用于llOkV及以下电压等级的继电保护、元件保护及自动化装置,根据不同的工程主接线形式,不同的工程要求提供推荐组屏模式。
对于35kV及10kV线路、所用变、备自投等设备可考虑分散安装或集中组屏两种方案。
2依据性文件《国家电网公司llOkV变电站典型设计》(2005版)《国家电网公司输配电工程典型设讣llOkV变电站二次系统部分》(2007 版)第二章二次系统设备设备通用技术要求1使用环境条件海拔高度:W2000m;环境温度(室内):-5〜+45°C;最大日温差:95% (日平均);90% (月平均);抗震能力:水平加速度0. 30g,垂直加速度0. 15g;安装方式:室内安装,房间无专门屏蔽和抗静电措施,室内设置空调;地板荷载:400Kg/m\2二次屏(柜)技术要求2. 1端子排布置(1)屏(柜)内设备的安装及端子排的布置,保证各间隔的独立性,在一套装置检修时不影响其他任何一套装置的正常运行。
(2)端子排由我公司负责,外部端子排按不同功能进行划分,端子排布置充分考虑各插件的位置,避免接线相互交义,可按交流电压输入、交流电流输入,输入回路、输出回路,直流强电,交流强电分组布置端子排。
2.2直流电源小开关采用双极快速小开关,并具有合适的断流能力。
2. 3屏(柜)体要求(1)屏(柜)内的所安装的元器件具有型式实验报告和合格证,采用标准化元件和组件。
装置结构模式山插件组成插箱或屏(柜)。
插件、插箱的外尺寸符合GB3047的规定。
装置中的插件牢固、可幕,可更换。
屏(柜)体及包括所有安装在屏(柜)上的插件、插箱及单个组件满足防震要求。
并留有足够的空间。
对装置中带有调整定值的插件,调整机构具有良好的绝缘和锁紧设施。
(2)屏(柜)体下方设有接地铜排和端子。
接地铜排的规格为25X4平方亳米,接地端子为压接型。
屏(柜)具有良好的方电磁干扰的评比功能。
35kV变电站二次改造调试方案目录1作业任务 (3)2编写依据 (3)3作业准备 (3)4作业内容及要点、说明 (4)5作业质量标准及工艺质量控制措施 (10)6技术资料要求 (11)7危险源、环境因素辨识及防范措施、文明施工标准 (11)8有关计算及其分析 (12)9附录 (12)1作业任务1.1工程概况35kV刘集变现有主变2台(10MV A+6.3MV A),35kV进线2条,10kV出线5条,电容器出线一条,备用出线一条;本工程计划于2020年6月10日至19日对35kV刘集变进行综自改造,其中更换35kV进线开关保护测控2套,35kV主变保护测控2套,10kV线路开关保护测控6套,电容器保护测控1套,公用测控装置一套,远动通信一套,电压并列装置2台,备自投装置一台,对时装置一台,上述设备安装完成后需要进行调试;1.2主要设备参数1)主变保护测控屏二面(各含主变差动保护装置1台,型号:iPACS-5741;主变非电量保护装置1台, 型号:iPACS-5744;主变后备保护装置2台,型号:iPACS-5742;主变测控装置1台,型号:iPACS-5774;)2)35kV线路保护屏一面(含线路保护测控装置2台,型号:iPACS-5711,备自投装置一台,型号:iPACS-5731,电压并列装置1台:型号:iPACS-5765)3)10kV线路保护屏二面(含线路保护测控装置6台,型号:iPACS-5711,电容器保护测控装置一台,型号:iPACS-5751,电压并列装置1台,型号:iPACS-5765)4)公用测控屏一面(含公用测控装置2台,型号:iPACS-5779,交换机2台,型号:wisLink W-2000)5)远动通信屏一面(含远动通信装置2台,型号:iPACS-5791;规约机1台,型号:iPACS-5792;交换机2台,型号:wisLink W-2000;对时装置1台,)上述装置均为DC220V供电,额定参数:AC 5A/57.7V1.3施工范围35kV线路、主变及其附属设备、10kV配电系统及其附属设备、10kV无功补偿系、220V 直流系统、UPS系统、监控系统、故障信息系统等2编写依据1)《继电保护和安全自动装置技术规程》(GB 14285-2016);2)《继电保护及电网安全自动装置检验规程》(DL/T 995-2016)3)《变电站计算机监控系统现场验收管理规程》(Q/GDW 2014)4)智能变电站自动化系统现场调试导则》(Q/GDW 431-2010)5)《电力系统安全工作规程》(变电部分);6)国家电网公司十八项电网重大反事故措施(2018版)(试行)7)设计图纸8)相关厂家技术资料3作业准备3.1作业人员准备调试人员应保证较高的素质,对即将进行的工作有充分的准备,试验负责人须具有助理工程师及以上职称,独立负责调试两个以上同类型变电所经验。
35kV综合自动化变电站二次系统安装及调试分析王东摘要:近年来,随着时代与经济不断的发展,科学技术也在不断完善,在当前电力系统中,变电站综合自动化系统也在广泛的应用,其主要指的是通过计算机保护与计算机远动技术,重新进行功能的组合,最终实现监视、测量与控制变电站全部设备的运行。
本文就相关内容进行了综合性研究与阐述。
关键词:35kV综合自动化;变电站二次系统;安装;调试分析引言变电站是电力系统中的一个关键性节点,是连接发电厂与用电负荷的纽带,担负着电能汇集、电压等级转换、传输、分配等重要任务,其运行的稳定性与安全可靠性对整个电网的影响极其重大。
而二次设备的可靠性与稳定性能决定着变电站的基本运行状态,为了让变电站的运行更加稳定、安全和可靠,现阶段最有效的办法就是提高变电站的自动化水平,即实现35kV变电站综合性自动化。
本文结合35kV变电站基本概念及运行特点,分析其安装及调试方案,进一步提高变电站的安全可靠性与稳定性。
1.2.35kV综合自动化系统的概念35kV综合自动化变电站概述(1)对于变电站的综合自动化,其是使用计算机、电力电子、信息通信等先进技术,对变电站运行时二次设备所具有的基本功能实施再次组合和优化等设计后,使用上述提到的先进技术对变电站运行时的实时信息和系统运行的基本情况进行测量、处理、实施相应的保护,以及和远程监控系统进行实时通信等的一款集多种功能为一身的综合自动化系统。
(2)此系统将获取到的比较全面的电力系统实时运行的基本信息,经过先进的通信技术,在基于计算机具有的快速计算和强大逻辑判断等能力的基础上,对变电站运行时系统内相关设备的运行和操作进行相关的监视和控制,并且把获得的信息经过相关的设备转化为数字量,并进行相关交换后,实现数据和信息的基本共享。
另外,在此系统中,变电站实时运行的状态、发生故障的基本信息以及实施的相应操作等都是采用设备上自带的屏幕进行显示,从而也就替代了传统技术中的中央信号屏等相关设备,在很大程度上减少了硬件设备的使用量,也节约了对系统进行控制时使用的电缆,因此此系统具有非常好的经济性。
变电站改建工程的电气二次设计随着城市发展和电力需求的增加,变电站改建工程逐渐成为电力行业的重要项目之一。
在变电站改建工程中,电气二次设计是一个至关重要的环节,它涉及到变电站的保护、控制、通信等各方面的设备和系统,直接关系到变电站的安全运行和电力供应的可靠性。
电气二次设计的质量对整个工程的成功与否有着决定性的影响。
一、电气二次设计的内容和要求电气二次设计是指在电气一次设计的基础上,对变电站的保护、控制、通信等二次设备进行设计和配置的过程。
在变电站改建工程中,电气二次设计主要包括以下内容:1.保护设计保护设计是变电站电气二次设计的重点和难点之一。
保护系统是保证电力设备和人员安全的关键环节,它需要根据变电站的特点和需求,合理选择保护装置和配置保护方案。
在保护设计中,需要考虑设备的选择、接线图的设计、保护跳闸逻辑的编制、保护整定值的确定等内容,保证所有设备在故障情况下能够及时、准确地进行保护动作,从而保证电网的安全运行。
2.控制设计控制设计是指对变电站各电气设备的远程操作和监控系统的设计。
在控制设计中,需要考虑远动操作、人机界面、工程管理、自动化控制等方面的内容,保证变电站的设备能够在运行过程中实现远程、自动化的控制和监控,提高电网的运行效率和可靠性。
3.通信设计通信设计是指变电站内部以及变电站与外部电网之间的通信系统设计。
在通信设计中,需要考虑各种通信设备的选择和配置,通信协议的制定,数据传输的安全性和可靠性等内容,保证变电站的各个设备之间能够实现准确、快速的信息传递和交换,保障电网的正常运行和故障处理。
电气二次设计的要求是多方面的,首先要满足变电站的运行需求和技术标准,其次要考虑成本和维护的便利性,最后要有良好的扩展性和可靠性,能够满足未来电网发展的需求。
电气二次设计的流程主要包括需求分析、方案设计、设备选型、接线布置、系统整定、扩展性考虑等环节。
对于不同规模和类型的变电站,其电气二次设计的流程和方法有所不同,但可以遵循以下几个步骤:1.需求分析需求分析是电气二次设计的起点,它是整个设计过程的基础。
35kV综合自动化变电站二次系统安装及调试分析摘要本文从综合自动化变电站的设计、施工管理及安装调试等方面进行了分析,并根据35kV变电站综合自动化系统的结构和功能,分别对设备现场安装调试的方法、手段、步骤及注意事项进行了阐述,并结合自己在设备安装调试过程中的一些经验,介绍了常见问题的解决方法。
关键词变电站;安装;调试0 引言现阶段,变电站综合自动化系统已成熟地运用于电力系统中,它是利用微机保护和微机远动技术,并经过功能的重新组合,从而完成对变电站全部设备的运行监视、测量、协调和控制,它具有功能综合化、结构微机化、操作监控屏幕化和运行管理职能化等特点,该系统的应用使变电站安全运行水平和综合管理水平得到了大幅度提高。
所以,变电站设备的规范安装与调试就显得格外重要,因为它不仅是综合自动化功能实现的前提和保障,同样也是电力系统的安全运行的判断依据,只有按照规程精心调试,才能发现并消除设备的缺陷和隐患。
本文总结了变电站二次设备安装调试的经验,针对常见问题进行了粗浅的分析,供大家参考。
1 施工前的准备1.1 施工前的审查在设备安装之前,应仔细查看工程设计图纸、设计思路、设备配置、施工环境等,还应审查设计是否符合有关技术规范,设计方案是否与实际相关数据一致,是否有矛盾的地方。
1.2 施工方案的确定依据现场勘查情况,工程负责人应制定完善的施工、调试方案,比如组织措施、技术措施、施工范围、工作流程等,确保设备安装调试的质量和安全。
1.3 设备开箱验收在施工现场,应组织有关人员进行设备开箱验收,按照订货合同仔细核对到货设备,主要核对设备名称、生产厂家、设备型号、数量、质量等等,核实设备与图纸是否一致,并指派专人做好记录,保管好随箱物品。
2 施工前的检查严格按照系统接线图核对二次接线,防止误接线,检查二次电缆头屏蔽层是否可靠接地;为了方便运行、维护,所有二次电缆不许捆扎在一起;检查各柜体、设备间的连接是否牢固;检查二次电缆排线是否有打折的地方,导线连接压线是否紧固;检查是否有不符合规程的施工缺陷存在。
摘要本设计是为35KV变电站设计二次系统。
主要内容是对主变压器和进出线路配置完整的保护和进行整定计算。
南阳王村变电站是当地主要供电设施之一,其经过多次改造已变为高容量高自动化达到现代化标准的一所变电站,为这个变电站设计二次系统十分必要,将为这个变电站安全可靠运行打下坚实的基础。
在对变电所一次部分的原始资料进行仔细计算和充分分析之后,本设计首先为一次系统配置了较为全面的继电保护,然后是对变电所的主变压器和进出线路进行相关的继电保护设计,之后在一次系统原始数据的基础上进行短路计算,在短路计算之后对配置的各个保护进行详细的计算和整定,以上也是本设计的核心部分。
限于篇幅和知识水准,对其他二次系统部分,比如信号和控制回路等只进行简单设计和说明关键词:变电站;二次系统;变压器;继电保护;整定计算AbstractThis design is a Relay protection system design.for 35kv/10KV outdoor transformer substation.The key of this transformer substation design is to Configuration and setting calculation.for the tr ansformer substation ‘s protection Wangcun transformer Substatation in Nanyang city is the most important substations in nanyang area.this Substatation has been automated to achieve high standards of a modern substation After several transformation.It is necessary for the substation to design Secondary system. it will make sure the substation work safely..After study the original data of this Substatation very carefully ,i design a full protection system for this substation., Especially on the main transformer substation and access lines associated relay design. Then i calculate for all necessary protection.based on the calculate result ,i choose every electricity equipment for this design,The Calculation a is the most important part of this passage. Because the limited of my knowledge and the length of this passage, i introduce other part of this substatation’s Secondary System very simplelyKeywords:transformer Substatation;Second Circuit;Transformer;Relay protection;Setting and calculation目录1 概述 (1)1.1 课题背景 (1)1.2 研究现状 (1)1.3变电站简介 (2)1.4 毕业设计任务 (2)2 王村变电所简介 (3)2.1 王村变电站电气主接线概述及母线接线方式 (3)2.2王村变电站的主要电气设备的原始数据 (5)2.2.1 主变压器铭牌数据 (5)2.2.2 电力线路原始数据 (5)2.3王村变电所的所用变配置 (6)2.4王村变电所二次系统初步配置 (6)2.41继电保护概述 (6)2.42 本设计主变压器保护的初步配置 (7)2.43 本设计进出线路保护的初步配置 (8)2.44 电力电容器保护的初步配置 (9)2.45 变电所的其他二次配置 (9)3 短路计算 (11)3.1短路计算方法概述 (11)3.2 系统等效电路和基准值的选取 (11)3.3阻抗计算 (13)3.4短路电流计算 (14)3.4.1最大运行方式下各短路点的短路电流计算 (14)3.4.2最小运行方式下各短路点短路电流计算 (16)4 主变保护的配置和整定计算 (19)4.1主变主保护之一瓦斯保护的配置和整定 (19)4.1.1瓦斯保护设计的简介及瓦斯保护原理 (19)4.1.2 瓦斯保护的整定 (21)4.1.3瓦斯继电器的选型与安装 (21)4.2 主变主保护之二纵联差动保护的配置 (23)4.2.1本设计纵联差动保护的配置 (23)4.2.2 采用BCH-2继电器的纵联差动保护原理 (23)4.2.3 BCH-2型变压器差动保护的整定方法 (25)4.3主变主保护之二纵联差动保护的整定计算 (25)4.31 计算额定电流及CT变比 (25)4.3.2确定基本侧动作电流 (27)4.3.3 线圈匝数与结果校验 (29)4.4过电流保护整定 (30)4.4.1变压器过电流保护概述 (30)4.4.2过电流保护的选型和整定计算 (30)4.5过负荷保护整定 (31)4.6其他必要辅助保护 (32)5 线路保护的配置选型和整定计算 (34)5.1 本设计采取的电力线路继电保护原理概述 (34)5.1.1概述 (34)5.1.2 定时限过电流保护 (34)5.1.3 电流速断保护 (35)5.2 35KV进线限时速断保护的选型和整定计算 (36)5.2.1确定动作电流 (36)5.2.2灵敏度校验和动作时限整定 (37)5.3 35KV进线过电流保护的选型和整定计算 (37)5.3.1动作电流的整定计算 (37)5.3.2灵敏度检验和动作时限的整定 (38)5.4 35kv和10kv母联开关速断保护的选型和整定计算 (38)5.5 10KV出线保护的选型和整定计算 (39)5.5.1 10KV出线保护整定计算方法概述 (39)5.5.2 10KV线路出线保护的整定计算 (40)5.6 10KV电力电容器保护的配置和整定计算 (45)6 中央信号系统的设计 (47)6.1 信号回路设计概述 (47)6.2本信号系统设计的核心部件ZC-23冲击继电器 (47)6.3中央事故信号系统 (48)6.4中央预告信号系统 (49)结论 (52)参考文献 (53)附录 (54)致谢 (55)1 概述1.1 课题背景现代的生活处处离不开电力的供应,其中输电变电的安全高效运行是保证电力正常供应的重要部分。
因此二次系统的设计必须高度重视。
虽然在变电所中一次回路是主体,但是二次回路是保证一次回路能安全稳定可靠运行的重要保障。
二次回路可以对一次系统进行完全监视和实时测量以及远程操作和控制。
目前无论国内还是国外都十分重视变电站二次系统方面的技术创新和完善。
随着电脑的普及使用二次系统保护方面也进入了一个崭新的智能化时代。
目前,很多区域 35 kV 新建变电站多采用综合自动化系统,二次系统的自动化程度已经相当高,目前正在向智能化的方向迈进。
国外发达国家在这个方面领先于我国,但我国的研究起点较高进步快,在某些领域已经达到甚至超过世界先进水准。
作为一个电气专业的学生,35kv变电站二次系统设计正好在我们的专业知识范畴之内。
当然仅仅依靠我们平时课堂学到的知识完成这个设计是远远不够的,还需要更进一步通过学习相关资料拓展自己的知识面。
1.2 研究现状随着经济的发展,现代电网结构日趋复杂,电网容量不断扩大,对电网运行的可靠性要求也越来越高。
而电力系统对变电站又提出了减人的要求,这两者之问的矛盾可以通过变电站自动化技术来解决。
专题报道中的文献论述了变电站综合自动化技术的发展过程、新的设计思想,报道了所采用的最新技术,汇集了其主要特点,并预测了变电站自动化其今后的发展趋势。
变电站自动化系统集电力系统、电子技术、自动化、继电保护之大成,以计算机和网络技术为依托,面向变电站通盘设计,用分散、分层、分布式结构实现面向对象的设计思想。
它用高性能单片机构成的IED(数字智能电子设备)和计算机主机替代了数量大、功能和结构单一的继电器、仪表、信号灯、自动装置、控制屏等设备,用计算机局域网络(LAN)替代了大量复杂的连接电缆和二次电缆,在遵循信息共享、减少硬件重复配置的原则下,做到继电保护相对独立和有一定的冗余,提高变电站运行的安全可靠性,减少系统维护工作量和提高维护水平。
鉴于本设计中变电站规模偏小故采用传统二次系统设计方式。
1.3变电站简介王村变电站的概况如下:○1此变电站为终端变电站,负责为当地工农业供电。
○2变电站的电压等级为35/10.5KV,采用2台双绕组主变压器。
③本变电站由两个独立的、中间无“T”型负荷的35kv电源供电,每个电源进线2回共4回进线,有5条出线为当地各种区域供电。
○4输电方式:架空线双回路,出线电流保护动作时间:1S1.4 毕业设计任务本设计要求,根据王村变电站的一次系统的原始数据完成如下设计任务:○1对变电所的一次部分进行较详细的说明和分析。
②在①基础上为变电所的一次系统配置完整的二次保护,重点是主变压器和进出线路的保护部分。
③根据①中提供的一次部分原始数据进行短路计算。
④在短路计算结果的基础上进行本设计所配置的继电保护的整定计算并进行相应的选型。
⑤设计本变电所的中央信号回路。
2 王村变电所简介2.1 王村变电站电气主接线概述及母线接线方式本变电站为35KV户外小型变电站,设计为2台容量为10250KV A的35kv/10.5kv降压变压器,设有35KV,10.5KV两个电压等级。
其中35KV侧有4回进线;10.5KV侧有5回出线和2回备用线;35kv和10.5KV母线均采用单母线分段接线。
所接负荷主要为普通用户但也有一些一类与二类负荷,对供电质量有相当严格的要求。
本变电所的一次系统的接线方式和具体参数均为已知的,其中本变电站的电气主接线图如图1-1所示。
单母线分段接线用分段断路器或分段隔离开关将单母线接线中的母线分成两段,将变压器和线路分别接到两段母线上的电气主接线。
它区分为用断路器分段和用隔离开关分段的单母线分段接线两种。
