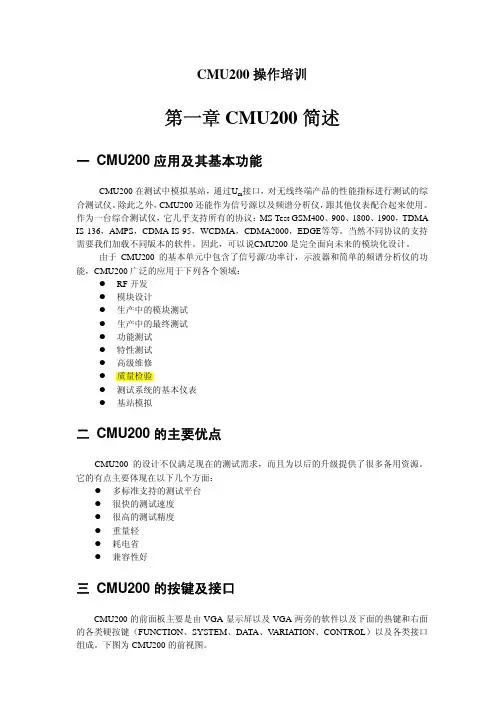

CMU200地基本设置及测试基本操作

CMU200的使用流程1. 简介CMU200是一款高性能的通信测试仪器，适用于无线通信系统的开发、制造和维护。

它具有广泛的应用领域，包括移动通信、无线电广播、航空航天等。

2. 使用前的准备在使用CMU200之前，需要进行以下准备工作：•确保CMU200已正确接通电源，并处于正常工作状态。

•准备好所需的通信设备和相关测试组件。

•将电脑与CMU200通过合适的接口连接，如USB或RS232。

3. 连接与配置接下来，我们需要对CMU200进行连接和配置：1.将电脑与CMU200通过合适的接口连接好。

2.打开CMU200主机，并确保其正常启动。

3.在电脑上运行相关操作软件（如CMUgo或CMUgo+)。

4.在软件中选择正确的通信接口，以便与CMU200进行通信。

5.配置CMU200的通信参数，如波特率、数据位数等。

4. 功能使用CMU200提供了丰富的测试功能和选项，以下列举了常用的功能使用流程：4.1. 信号发生器CMU200可以作为信号发生器来产生不同信号类型的测试信号。

使用信号发生器的流程如下：•在软件中选择信号发生器功能。

•配置输出信号的频率、功率等参数。

•确定测试信号的调制方式和调制参数。

•开始输出测试信号并进行相应的测试和分析。

4.2. 信号分析仪CMU200还可以作为信号分析仪来对接收信号进行分析和测试。

使用信号分析仪的流程如下：•在软件中选择信号分析仪功能。

•配置分析仪的输入参数，如中心频率、带宽等。

•开始接收信号并进行相应的测试和分析。

•根据分析结果进行问题排查和优化。

4.3. 测试脚本CMU200支持用户编写测试脚本，以实现自动化测试。

使用测试脚本的流程如下：•在软件中选择测试脚本功能。

•编写测试脚本代码，定义测试流程和参数。

•将测试脚本上传到CMU200并运行。

•分析测试结果，进行问题排查和优化。

5. 测试示例以下是一个简单的CMU200测试示例，以演示整个使用流程：1.首先，将CMU200与被测设备连接好，确保信号传输畅通。

CMU200测试指南1.CMU200测试方案介绍2.CMU200测试GSM/GPRS操作步骤3.CMU200测试CDMA操作步骤4.CMU200测试WCDMA操作步骤1.CMU200测试方案介绍1.1 CMU200基本说明1.2测试方案框架图2.CMU200测试GSM/GPRS操作步骤第一步:将GSM测试白卡插入DUT，DUT开机并打开射频模块，放入屏蔽箱中，合上屏蔽箱。

第二步：按MENUS键，选择要测试的频段及信令测试模式。

第三步：选择“RF”按钮，配置射频补偿。

RF Output和RF Input选择使用的射频端口，Ext.Att.Output和Ext.Att.Input表示输入信道和输出信道的射频补偿。

第四步：在Signal Off模式下，CMU跟DUT之间没有联系，按Signal On。

Network Support选择要测试的网络制式。

第五步：DUT在Signal On状态等待可以进入Synchronized状态，通过DUT拨打112直接呼叫CMU200，进入Alerting状态，稍等即可进入Call Established状态建立连接。

第六步：按MS Signal进行DUT测试，Avg.Burst Power(Current)即为DUT的平均发射功率。

通过PCL可以修改功率等级，Channel切换测试信道。

第七步：按Menus，选择Receiver Quality进行接收灵敏度测试。

选择BS Signal，ClassII<2.4%时，TCH Level BER输入的值即为灵敏度。

第八步：GSM900测试完毕，按Handover切换另外一个频段。

然后按下“Desstination Selection”按钮，选择“GSM 1800 Dualband”,按下“Eenter”以后，按下“Handover”按钮，CMU 会切换到“GSM1800 Overview”界面。

重复第六和第七步，完成功率和灵敏度测试。

1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。

2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。

（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。

5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。

（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。

选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。

(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。

CMU200操作规范一、开机界面的简介：对于CMU200的电源开关在该仪器面板的左下脚，按下该键后，设备进行自检（初始化），当初始化结束后按Menu Select ,屏幕就会显示以下两个菜单项：Basic Functions 和GSM Mobile Station 。

为了进行和手机通信，此时我们必须选择第二项：GSM Mobile Station，此时可以通过其面板上的箭头键或旋转旋钮来选择，在GSM Mobile Station菜单下它包括三个频段：GSM900、DCS1800、PCS1900,对于我们国内使用的频段为GSM900和DCS1800,PCS1900未利用因此我们暂对它不进行考虑；但对于出口到国外的产品我们在设计时对它的电性能指标也作严格的要求。

这时我们可以选择三个频段中任何一个作参考，按平时我们测试的习惯先测试GSM900，这里我们就选择以GSM900为例进行解说。

当选择该键后，它下面有两项：NonSignalling和Signalling. 根据测试需要我们选择第二项：Signalling,在该项下面有以下几项：A、Overview;B、Power;C、Modulation;D、Spectrum、E、Receiver Quality; F、Audio 共六项，下面对其进行介绍：1、若选择第一项Overview 它下面包括以下三项：a、p/t Normal GMSK b、Extphase Error GMSK c、Overview 8psk ,若要选择其中某一项也可通过旋纽或箭头键来选择，对于是否选择哪项，主要是看屏幕上蓝色对话框来确定，若该方框落在那一项上面就表示该项被选中，此时按回车键ENTER或按旋纽向里按一下即可。

对于CON/HALT按其中任何一项，都会出现一个对话框：GSM900 Connection Control 此对话框上方有一个手机图标在跳动，若此图标或处于静止状态中，可按Connection 后，再按Signal on.2、若选择Power ,它下面包括八项：a、p/t Normal GMSK ;b、p/t Normal 8psk ;C、p/t mulltislot;d、power Frame ;e、power slot Graph ;f、power slot Table;g、power pcl ;h、power access Burst;按其中任何一项，也会出现GSM900 Connection Control 此对话框上方有一个手机图标在跳动，若此图标或处于静止状态中，可按Connection 后，再按Signal on.。

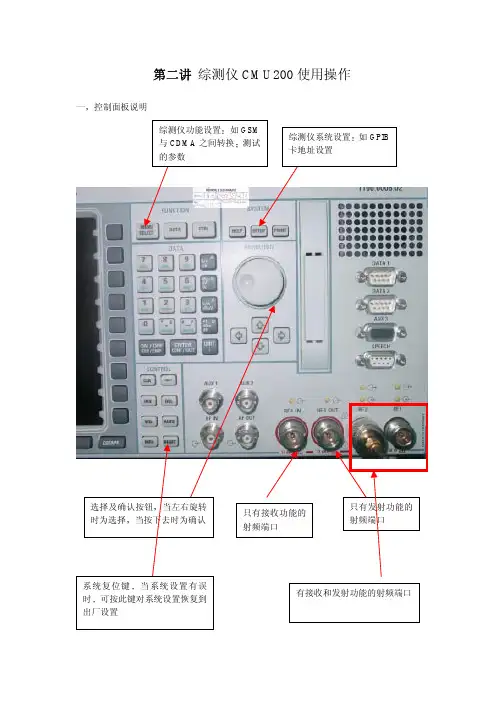

第二讲 综测仪CMU200使用操作一控制面板说明选择及确认按钮当左右旋转时为选择当按下去时为确认系统复位键当系统设置有误时可按此键对系统设置恢复到综测仪功能设置如之间转换测试综测仪系统设置如二设置SYSTEM SET REMOTE1SCPI CONNECTION 电脑与CMU200联系方式设置PORT GPIB可通过V ARIATION来选择COM1COM2GPIB通过GPIB卡联接2PRIMARY ADDRESS[GPIB] 设置GPIB卡地址需与软件相对应否则软件将不能通过GPIB卡控制CMU200PRIMARY ADDRESS 1 一般地址为13SECONDARY ADDRESS[GPIB] 次要的地址FUNCTION GROUP MODEADDRESS1 RF NON-SIGNALLINGADDRESS2 GSM 900 SIGNALLINGADDRESS3 GSM 900 NON-SIGNALLINGADDRESS4 GSM 1800 SIGNALLINGADDRESS5 GSM 1800 NON-SIGNALLING ADDRESS6 NOT MAPPED以后同上三FUNCTION MENU SELECT功能菜单设置MENU SELECT按一下出现设菜单再按一下退出也可按ESCAPE键进入设置1 BASIC FUNCTIONBASERFAUDIO2GSM MOBILE STATION GSM或DCS测试选择GSM900GSM18003IMT-2000 MOBILE STATION CDMA测试选择CDMA 2000 CELLULAR四使用在主界面下按一下ESCAPE进入MENU SELECT测试项目设置再按一下返回到主界面1右上角CONNECT CONTROL按下可进入联接控制GSM 900 CONNECTION CONTROL状态右边SIGNAL OFFCONNECT MOBILE 仪器呼叫手机SET SMS 仪器向手机发射短信息下面CONNECTION 主界面 MS SIGNAL 手机信号设置功率等级 BS SIGNAL 基站信号设置 NETWORD 网络AF/RF 补偿设置RF OUTPUT 为端口设置123EXT.ALT OUTPUT 设置补偿点测补偿为0.2dB天线测试补偿为30dB2 手机呼叫仪器2.1如果有综测卡手机开机后按任意数字可呼叫仪器 2.2如果没有综测卡只能拨112呼叫仪器 2.3如果用天线偶合测试最好加屏蔽箱2.4如果用点测方式2D 2C2模块需将连接点断开3A/3AD 模块需将天线匹配元件取掉3188此两元件取掉2D 此焊点断开3 手机与仪器联接上后可按MENUS 返回到主菜单 3.1OVERVIEW 主界面MS SIGNAL PCL功率等级05BS SIGNAL TCH 基站功率-60dBm CHANNEL 信道 TIMESLOT 37按MENUS 返回到主界面3.2POWER 功率帧按APPLIC.1可查看细节 ANALYZER LEVEL PCL 所有测试参数3.3MODULATION 相位3.4SPECTRUM 调制频谱3.5开关频谱3.6灵敏度四CDM55的基本操作1开机后出来如下界面按MANUAL TEST进入手机测试界面2进入手机测试界面后按CONNECT/EXT.ATT.右进入射频参数补偿用标准样机调试在此界面下将手机与仪器联接后如出现联接界面3手机登陆仪器后的界面4手机呼叫仪器手机拨112即可与仪器联接5仪器呼叫手机按下CALL TO MOBILLE手机会有信号手机按下通话键即可6仪器向手机发送短信按下SHORT MESSAGE即可。

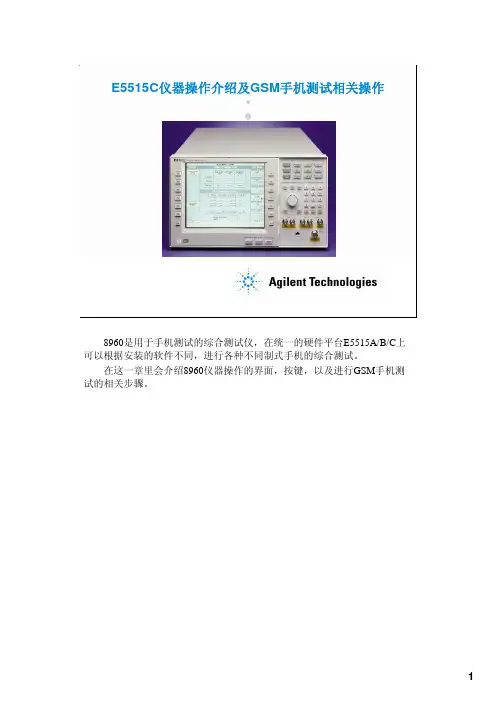

E5515C仪器操作介绍及GSM手机测试相关操作是用于手机测试的综合测试仪，在统一的硬件平台可以根据安装的软件不同，进行各种不同制式手机的综合测试。

在这一章里会介绍8960仪器操作的界面，按键，以及进行上图是E5515C的前面板。

按键F1到F6以及F7到F12是所谓的“软键“，它们分别在屏幕的两边，按下这些“软键”之后，就会执行按键位置对应的屏幕上所显示的内容，随着屏幕显示的不同，同一”软“键所对应的功能也不同，这就是为什么称之为”软“键的原因。

屏幕的中间将会显示我们所选择要显示的内容，目前的屏幕叫做”Call在E5515C的右侧是所谓的“硬”按键，它们都有自己的功能，这些功能标示在按键上。

在这些按键里，有三个按键的颜色略深，是“MEASUREMENT”（测试），“CALL SETUP”（呼叫设置），“SYSTEM CONFIG”（系统配置）。

按下之后将会同现E5515C的三种主屏幕。

在显示屏幕的下方还有一个硬按键，“measurement selection”（测试选手动操作用户界面–三个主要屏幕测试呼叫设置系统配置操作E5515C时主要是在三个屏幕里进行的，在测试屏幕里进行测试结系统配置按下SYSTEM CONFIG键之后就会出现系统配置界面，在这个界面里可以进行仪器的配置，测试软件的选择，输出口的选择，尤为重要的是，在这个界面里进行测试电缆、耦合器或是夹具的衰减补偿。

RF IN/OUT Amptd Offset Setup键，就会弹出一个幅度偏移设置菜单，可以在不同频率上对测试电缆、耦合器或是夹具产生的的衰减进行补测试应用（TA）是在E5515A/B/C平台上的软件，不同的TA针对不同制式的手机，一台E5515C上面可以有很多的TA，一旦需要对不同制式的手机测试时，就需要按Application Switch键，在弹出菜单里进行不同的TA上图介绍了如何快速地在不同制式手机测试软件里进行切换。

一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。

b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。

c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。

CMU200 WCDMA 手機測試步驟所有測試基於3GPP TS34.121 。

CMU200測試前的設置1. 按“Reset”鍵初始化CMU200。

2. 按“Menu Select”鍵，選擇“WCDMA FDD – Signaling”。

3. 按“BS Signal”軟鍵（螢幕下部 X軸），進入“Node-B Settings”，選擇“Level Reference”，設置“Output Channel Power”。

4. 按“Connection”軟鍵（螢幕下部 X軸），選擇“Dedicated Chann.”軟鍵（螢幕右 Y軸），設置成“RMC”。

5. 打開手機電源，等待手機註冊（在CMU上的狀態由“Signal On”變成“Registered”）6. 按“Connect UE”軟鍵（右上 Y軸）,CMU200會呼叫手機，確認手機已經進入連接狀態。

5．發射機測試項目：À 5.2 Maximum Output PowerÀ 5.3 Frequency ErrorÀ 5.4 Output Power Dynamics in the Uplink5.4.1 Open Loop Power Control in the Uplink5.4.2 Inner Loop Power Control in the Uplink – 5.4.3 Minimum Output PowerÀ 5.5 Transmit ON/OFF Time maskÀ 5.7 Power setting in uplink compressed modeÀ 5.8 Occupied Bandwidth(OBW)À 5.9 Spectrum emission maskÀ 5.10 Adjacent Channel Leakage Power Ratio(ACLR)À 5.11 Spurious EmissionsÀ 5.13 Transmit Modulation– 5.13.1 Error Vector Magnitude(EVM)– 5.13.2 Peak code domain error– 5.13.3 UE phase discontinuity– 5.13.4 PRACH preamble quality5.2 Maximum RF Output Power– 1. 確認手機已經進入連接狀態。

CMUConnectionOverviewReceiver Quality按RF热键打开索引卡定义的信号接口和外部衰减。

选择图2－1 键、选项和热键- - --Group ConfigConnect Control控制板包含与输入相关的选项和显示窗口。

→图2－4 弹出菜单实例页眉由标题和右边信号状态的符号组成。

弹出菜单没有制表或者有几个制表。

其包括输入区域、选择区域、命令和on/off000MHz 000MHz000MHzABCDEFGHIJKLMNOPQRSTUVWXabcdefghijklmnopqrstuvwxyz1234567890-/? Edit！Re-edit用箭头100KHzBit Modulation100KHz第四节测试控制这部份给出了用CMU功能组（如RF Non Signaling）测试控制的简短测量。

这包括了不同测试方式的讨论和测试数值。

从一般图表中解释了该设置以及常常遇到的测试参数。

后续的章节中详细地讨论了结构方面的测试控制。

图解用户界面的菜单以不同的方法排列。

关于它们的任务，由下面的功能组形成：l 功能组为RF、Audio、GSM900-MS、GSM1800-MS和GSM1900-MS等。

RF功能组为CMU基本系统提供了固件。

网络测试应用功能组是可选择的并且在单独的操作手册中描述了。

l 两种信号方式：有信号和无信号。

信号特性是个别网络和测试装置的特性。

在功能组RF中只提供无信号测试。

l 普通结构（Group Configuration，Connection Control）、结构特性的测试数值、和（Power vs Time Configuration，Spectrum Configuration等）和测试结果的显示菜单。

以大多结构的意思，CMU用主菜单、弹出菜单、桌面菜单、绘图测试菜单和不同尺寸的对话窗口。

在下面的章节讨论了这方面。

一. 结构CMU为输入和输出信号和测试提供了宽范围的设置。

CMU200使用方法1.CMU200的基本配置：a.连接电源线并打开开关，确保设备正常开启。

b.连接需要测试的设备，如手机或无线模块，使用合适的接口线缆。

c.连接计算机和CMU200，使用适配器和接口线，确保设备能够正常通信。

d.打开计算机上的测试软件，并与CMU200建立通信连接。

2.准备测试场景：a.选择适合的通信技术，根据需要进行设置。

b.设置天线和信号源的参数，如功率、频率、调制等。

c.根据测试需求，设置手机的发射功率和接收灵敏度等参数。

3.执行测试：a.通过测试软件选择所需的测试模式，如发送信号、接收信号、音频质量测试等。

b.根据测试要求，设置测试时长和测试次数。

c.开始测试后，观察CMU200显示的测试结果，包括信号质量、误码率、音频质量等。

d.在测试完成后，保存测试结果，生成测试报告。

4.分析和优化：a.根据测试结果，分析信号质量和各项指标，找出潜在问题。

b.根据需要，对设备进行调整和优化，如优化天线位置、增加天线增益、调整功率等。

c.重新执行测试，观察优化后的结果，并进行比较和评估。

d.根据评估结果，对设备进行进一步的调整和优化，直到达到满意的性能。

5.其他功能：a.CMU200还提供其他一些附加功能，如频谱分析、频率合成等。

b.在测试软件中，可以对这些功能进行配置和控制。

c.根据需要，可以通过这些功能进行更深入的分析和调试。

总结：CMU200是一种功能强大的通信测试设备，广泛应用于移动通信和无线电设备的性能测试和优化。

通过正确配置和准备测试场景，执行测试、分析结果并进行优化，可以有效提高设备的性能和可靠性。

配合相应的测试软件，CMU200可以完成各种通信技术的测试任务，帮助用户更好地了解和优化设备性能。

CMU200!全中文说明书_手机综测仪基本操作和设置一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss 值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有Cell GPRS\Cell EGPRS，仪器8960起基站的作用。

b、Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。

c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。

CMU200测试方法待机电流的测试配置一般项目测试待机电流我们可以模拟终端用户在实网下测试即可，对于一些测试下来感觉待机电流有些不稳定或者是偏大的情况，我们需要模拟干净的网络来进行测试，来判断软件是否有问题，这时候我们就需要用综测仪（CMU200或者Agilent8960）。

首先我们要设置一下测试模式，CMU200/8960的信令与非信令测试signaling mode:信令模式，就是用CMU200或8960模拟基站，和手机建立起链接,仪表发出各种信令，手机此时相当于联上了网络non-signaling mode:非信令模式，仪表此时仅仅用作测量手机的射频指标，并不发出信令去控制手机，手机此时只处于发射状态，接收通路一般是关闭的。

我们测试使用要在信令模式下。

1、连接仪器当CMU启动完全后，按MENU SELECT，就会出现如下画面（如图1），（图1）选择GSM900频段确认后，界面会出现如下画面。

（如图2）（图2）我们先来设置网络参数，可以按Connect Control进入GSM900 Connection Control界面更改MS Singal、BS Signal和Network的相关属性。

待机电流测试case里面有要求配置如下：Test Environment：GSM900(CMU200)drx＝2----》这个设置参考图4的设置，就是修改Time Slot值。

Time Slot：时间隙，用于设置手机每隔多少时间来寻呼一次voltage：3.8V 连接电源电压设置为3.8vMS signal－》PCL＝5 ----》如图3设置修改这个位置的值。

PCL：功率控制等级BS Signal－》BccH Level＝-55—》如图4修改这个位置的值BCCH ：广播控制信道(Broadcast Control CHannel)的缩写，用于广播基于每个小区的通用信息的信道.中国移动和中国联通的BCCH频点是不同的,比如900网络中,移动为1~95,联通为96~124Network－》BA list－》All Disable---》如图2设置移动到最后一项进行设置可先选择，修改功率控制等级如下图（如图3）（图3）这个位置就是修改功率控制等级TX power level(5～19)，5为最高级。

1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。

2，GSM测试模式基本参数设置（1）在GSM测试界面，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCH Channel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service”→选择“Echo”模式。

3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview”读取“RUN P/t Norm.GMSK”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）围之；如果显示的功率值是红底白字的数值表示测试不通过。

1，GSM测试模式基本参数设置（1）在界面右上角按“Connect Control”键→在界面下方选择”RF”键→按界面右边的“Ext. Att. Output”后在需要输出信号的端口列输入线损值→按“ENTER”键确认；按“Ext. Att. Input”后在需要输出信号的端口列输入线损值→按“ENTER”键确认。

2，GSM测试模式基本参数设置（1）在GSM测试界面，按下方的“BS Signal”键设置呼叫信道和呼叫功率)（一般BCCH Level=-65dBm, BCCH Channel=20, TCH Level=-90dBm, TCH Channel=62，Time Slot=3）按“ENTER”键确认；（2）按界面下方的“Service Cfg.”→选择“Selected Service”→选择“Echo”模式。

3、发射功率测量（Overview）（1）完成GSM900频段基本设置后，打开手机，手机登陆基站网络(综测仪)后，按“Connect Mobile”键建立呼叫连接，呼通后，按手机“接听”键，CMU200进入待机界面，显示整体性能概要（Overview）、功率时间包络(Power)、调制性能(Modulation)、频谱性能(Spectrum)、接收质量(Receiver Quality)等；（2）按界面下方的“Overview”键→按右边的“Application”→选择“Overview P/t Norm. GMSK”；（3）按右边的“MS Signal Settings”键→按界面下边“PCL”键设置功率控制等级（一般测试5，10，15等级，参照射频参数测试表中的功率控制等级设置）；按界面下边“Channel”键设置测试信道（一般选择1，62，或124，参照射频参数测试表中的测试信道设置）；（4）按界面右边“Menu”键切换到主界面；按“Overview”读取“RUN P/t Norm.GMSK”图表中显示的功率测试值，分别应在33.0±2.0dBm（23.0±3.0dBm、13.0±4.0dBm）围之；如果显示的功率值是红底白字的数值表示测试不通过。
