结构光3D视觉原理

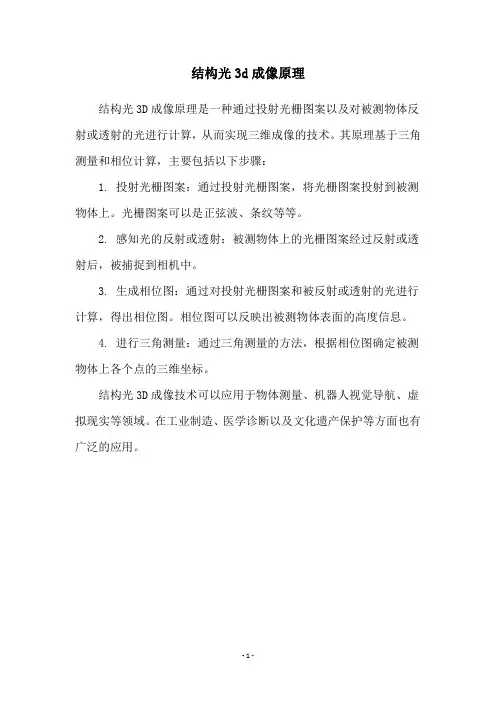

结构光3d成像原理
结构光3D成像原理是一种通过投射光栅图案以及对被测物体反射或透射的光进行计算，从而实现三维成像的技术。

其原理基于三角测量和相位计算，主要包括以下步骤：
1. 投射光栅图案：通过投射光栅图案，将光栅图案投射到被测物体上。

光栅图案可以是正弦波、条纹等等。

2. 感知光的反射或透射：被测物体上的光栅图案经过反射或透射后，被捕捉到相机中。

3. 生成相位图：通过对投射光栅图案和被反射或透射的光进行计算，得出相位图。

相位图可以反映出被测物体表面的高度信息。

4. 进行三角测量：通过三角测量的方法，根据相位图确定被测物体上各个点的三维坐标。

结构光3D成像技术可以应用于物体测量、机器人视觉导航、虚拟现实等领域。

在工业制造、医学诊断以及文化遗产保护等方面也有广泛的应用。

- 1 -。

3D成像原理探究一、3D成像原理简介3D（Three-dimensional）成像技术是指通过其中一种方式，在平面上观察一个立体空间，使得观察者能够感知到该空间的深度和距离感。

在计算机图形学、医学成像、虚拟现实等领域中，3D成像技术被广泛应用。

下面将从物理、光学以及计算机技术角度分析3D成像的原理。

二、物理原理1.线性退化原理在真实的三维空间中，离观察者远近不同的物体在成像上表现出不同的大小和清晰度。

这是因为远离观察者的物体将产生线性透视退化，使得它们的像变小变模糊。

通过观察不同距离的物体在成像平面上的表现，可以使观察者感知到空间的深度。

2.视差原理视差是通过两个眼睛观察同一个目标产生的效果。

两个眼睛位于不同的位置，因此它们所看到的目标位置会有微小的偏移。

大脑通过这种偏移量计算出目标与眼睛之间的距离，从而产生了深度感知。

三、光学原理1.光学立体成像采用光学方法进行3D成像时，通常会采用不同的观察角度获取物体的多张图像，然后通过计算机算法进行处理，生成带有深度信息的图像。

这些图像可以使用特殊的3D眼镜或者3D显示设备观察，通过左右眼的分屏显示或者极化光的分离来实现观察者的深度感知。

2.雷达成像雷达成像是一种利用电磁波进行3D测量的技术。

雷达装置发射射频信号，当它们与物体相交时，部分信号将被反射回来。

通过分析反射信号的时延、幅度和波形，可以计算出目标物体与雷达的距离和形状等信息，从而实现3D成像。

四、计算机技术1.光线追踪光线追踪是计算机图形学中一种用于模拟光线与物体交互的技术。

通过跟踪光线在场景中的传播路径，可以计算出光线与物体表面的交点和相互作用，最终生成逼真的3D成像效果。

2.结构光成像结构光成像是一种将物体投射结构光，利用相机观测物体变形后的光斑位置变化，从而计算出物体的三维形状的方法。

该技术广泛应用于工业检测、虚拟现实、人机交互等领域。

3.体积绘制体积绘制是一种通过描述物体的体积信息进行3D成像的技术。

3dscanner原理
3D扫描仪是一种利用光学、激光、红外线等技术，通过对被扫描物体表面进行三维坐标的测量，生成三维模型的设备。

其主要原理是通过对物体进行扫描，使用三角测量原理测量物体的三维坐标信息，然后将其转化为计算机可以处理的数字信号，最终生成三维模型。

下面将详细介绍几种常见的3D扫描仪原理。

1. 结构光原理
结构光扫描仪利用光源投射的光斑照射被扫描物体，然后摄像机接收回来的反射光，通过对反射光的特征进行分析，实现对物体表面的三维坐标的测量。

光源可以是激光、LED等。

相机和光源之间的相对位置和光源发射的光斑激光中心位置之间的位置关系是决定扫描精度的重要因素之一。

2. 相位测量原理
相位测量扫描仪利用光源发出的强度和相位不同的两束光线分别照射被扫描物体，然后摄像机接收反射光，通过对这两束光线的相位差进行分析，实现对物体表面的三维坐标的测量。

因此，相位测量具有高测量精度和高抗干扰能力的优势。

3. 时间编码原理
时间编码扫描仪也是利用光线照射被扫描物体，通过对反射光的时间差进行分析，实现对物体表面的三维坐标的测量。

时间编码扫描仪的优势在于快速扫描，可以在短时间内获取大量数据点，适用于量产和实时检测等场景。

4. 红外线原理
红外线扫描仪通过红外线的照射，对被扫描物体表面进行测量，实现对物体的三维坐标的测量。

红外线扫描仪通常具有高速度和高分辨率的优势，在工业生产领域得到广泛应用。

总体来看，不同的3D扫描仪原理各有优缺点，用户可以根据需求选择适合自己的扫描仪。

未来，3D扫描仪的应用将越来越广泛，例如医疗、建筑、艺术、教育等领域，可以为这些领域带来更多的可能性和创新。

3d 扫描仪原理3D扫描仪原理引言：随着科技的不断发展，3D扫描技术逐渐成为了工业设计、文化遗产保护、医疗等领域中不可或缺的工具。

而3D扫描仪作为3D扫描技术的核心设备，其原理和工作机制备受关注。

本文将介绍3D扫描仪的原理及其应用。

一、3D扫描仪的原理1. 结构光原理结构光原理是3D扫描仪最常用的原理之一。

它通过发射一束光线，照射到被扫描对象上，并记录光线在物体表面发生的变形。

通过对光线变形的分析，可以获取物体表面的形状和纹理信息。

这种原理的优点是扫描速度快，适用于对物体表面进行快速、大面积的扫描。

2. 激光扫描原理激光扫描原理是3D扫描仪最常用的原理之一。

它通过发射一束激光束，照射到被扫描对象上，并记录激光束在物体表面反射的时间和强度。

通过计算激光束的反射时间和强度，可以确定物体表面的形状和纹理信息。

这种原理的优点是扫描精度高，适用于对物体进行精细的扫描。

3. 相移原理相移原理是3D扫描仪中常用的原理之一。

它通过在物体表面投射一系列编码光，记录光线的相位变化，并通过解析相位变化来获取物体表面的形状信息。

相比于其他原理，相移原理具有扫描精度高、抗干扰能力强的优点，适用于对复杂物体进行精确的扫描。

二、3D扫描仪的工作流程1. 准备工作在进行3D扫描之前，需要先准备好扫描仪和被扫描对象。

扫描仪通常由光源、相机、控制系统和计算机组成，而被扫描对象可以是实体物体、人体等。

2. 扫描操作根据选择的原理，将扫描仪设置为相应的模式，并将其对准被扫描对象。

然后，启动扫描仪，开始对被扫描对象进行扫描。

在扫描过程中，扫描仪会记录光线或激光在物体表面的反射信息，并将其转化为数字信号。

3. 数据处理扫描仪将采集到的数据传输到计算机中进行处理。

在计算机中，通过对采集到的数据进行滤波、配准、重建等处理，可以得到物体的三维模型。

同时，还可以对三维模型进行后期处理，如去噪、填补缺失等。

4. 结果输出处理完成后，可以将得到的三维模型输出为常见的文件格式，如STL、OBJ等。

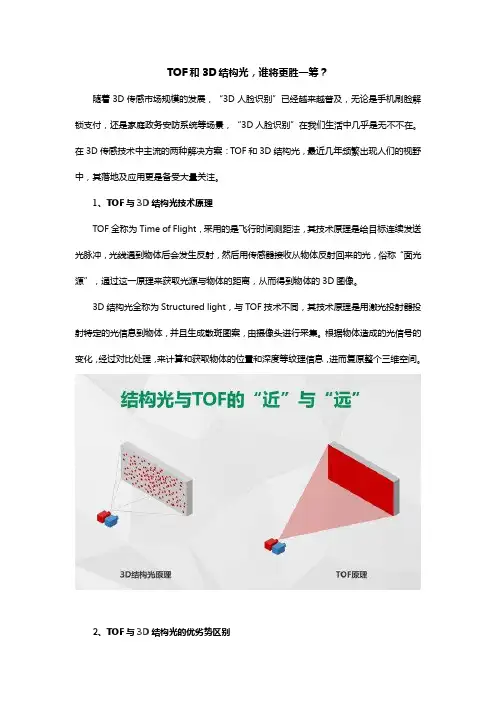

TOF和3D结构光，谁将更胜一筹？随着3D传感市场规模的发展，“3D人脸识别”已经越来越普及，无论是手机刷脸解锁支付，还是家庭政务安防系统等场景，“3D人脸识别”在我们生活中几乎是无不不在。

在3D传感技术中主流的两种解决方案：TOF和3D结构光，最近几年频繁出现人们的视野中，其落地及应用更是备受大量关注。

1、TOF与3D结构光技术原理TOF全称为Time of Flight，采用的是飞行时间测距法，其技术原理是给目标连续发送光脉冲，光线遇到物体后会发生反射，然后用传感器接收从物体反射回来的光，俗称“面光源”，通过这一原理来获取光源与物体的距离，从而得到物体的3D图像。

3D结构光全称为Structured light，与TOF技术不同，其技术原理是用激光投射器投射特定的光信息到物体，并且生成散斑图案，由摄像头进行采集。

根据物体造成的光信号的变化，经过对比处理，来计算和获取物体的位置和深度等纹理信息，进而复原整个三维空间。

2、TOF与3D结构光的优劣势区别TOF和3D结构光因为在技术原理上的不同也造就了两者技术应用的优劣势，这两种技术解决方案对比如下：TOF抗干扰能力较好，其受到物体表面灰度、特征和环境光的影响较小，实时性强，算法也简单，是未来的重要方向。

但TOF需要计算物体与光源来回的距离，比较适用于测量远距离。

而且由于TOF所发射的是“面光源”，需要全面照射，因此功耗相对较高。

例如根据其优势应用，一些智能手机在后置摄像头上开始搭载了TOF，使得智能手机在3D成像和游戏体验上更加具有多样化、趣味性。

3D结构光需要靠被测物的散斑图案来计算，主要依赖算法和软件，在功耗上也相对较低，适合测量近距离的物体，可达到1mm的识别精度。

根据其优势，目前3D结构光技术被广泛应用于刷脸解锁与支付等方面，例如OPPO Find X搭载的是奥比中光提供的FaceKey 3D结构光技术，此技术可投射达到15000个识别点，还可实现支付级别的安全认证，OPPO Find X不仅让用户第一次在安卓手机上体验到3D传感技术的应用，还是第一款能够支持人脸支付的全面屏安卓手机。

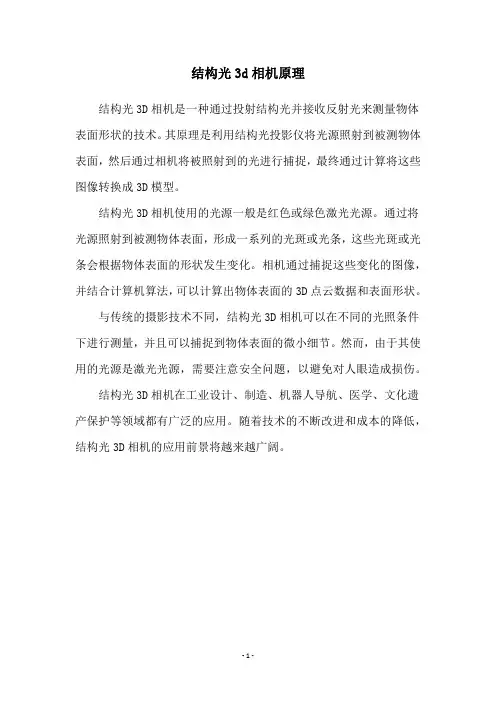

结构光3d相机原理
结构光3D相机是一种通过投射结构光并接收反射光来测量物体表面形状的技术。

其原理是利用结构光投影仪将光源照射到被测物体表面，然后通过相机将被照射到的光进行捕捉，最终通过计算将这些图像转换成3D模型。

结构光3D相机使用的光源一般是红色或绿色激光光源。

通过将光源照射到被测物体表面，形成一系列的光斑或光条，这些光斑或光条会根据物体表面的形状发生变化。

相机通过捕捉这些变化的图像，并结合计算机算法，可以计算出物体表面的3D点云数据和表面形状。

与传统的摄影技术不同，结构光3D相机可以在不同的光照条件下进行测量，并且可以捕捉到物体表面的微小细节。

然而，由于其使用的光源是激光光源，需要注意安全问题，以避免对人眼造成损伤。

结构光3D相机在工业设计、制造、机器人导航、医学、文化遗产保护等领域都有广泛的应用。

随着技术的不断改进和成本的降低，结构光3D相机的应用前景将越来越广阔。

- 1 -。

线结构光3d相机算法1.引言1.1 概述概述:随着科技的不断进步和人们对于三维视觉信息获取的需求日益增长，线结构光3D相机成为了一种流行的三维测量设备。

这种相机利用投射的结构光和相机接收的图像来获取目标物体的三维形状和纹理信息。

相比于传统的测量方法，线结构光3D相机具有高精度、高速度和非接触等优点，被广泛应用于工业制造、机器人导航、虚拟现实等领域。

本文将重点介绍线结构光3D相机的算法。

在原理介绍部分，将详细阐述线结构光原理的基本概念和工作原理，包括光源的选择、结构光投影模式和相机的成像原理。

在算法描述部分，将重点讨论相机标定、三维重建和纹理映射等关键算法。

通过对这些算法的深入解析，读者将能够更好地理解线结构光3D相机的原理和工作流程。

本文的目的在于帮助读者全面了解线结构光3D相机算法的基本原理和应用。

无论是学术研究还是工程实践，对于这些算法的掌握都至关重要。

通过本文的学习，读者将能够掌握线结构光3D相机的关键算法，进而应用于实际问题中。

接下来的正文部分将详细介绍线结构光3D相机的原理和算法描述，读者将逐步了解到线结构光3D相机是如何利用结构光和相机图像进行三维测量的，从而获得目标物体的三维形状和纹理信息。

最后的结论部分将对本文的内容进行总结，并展望线结构光3D相机在未来的发展方向。

总之，本文将通过对线结构光3D相机的算法进行深入介绍，帮助读者全面了解线结构光3D相机的原理和应用。

无论是对于科研人员还是工程师来说，对于这种三维测量设备的掌握将会对他们的工作产生重要的帮助。

希望本文能够为读者在相关领域的研究和实践提供有价值的参考。

1.2文章结构文章结构是指文章的组织框架和部分标题的选择，它在一定程度上决定了读者对文章内容的理解和把握。

本文将围绕线结构光3D相机算法展开，主要分为引言、正文和结论三个部分。

在引言部分，我们将对整篇文章进行概述，介绍线结构光3D相机的基本原理和算法在三维重建领域的应用。

通过引言，读者可以初步了解文章的主题以及本文的研究目的和意义。

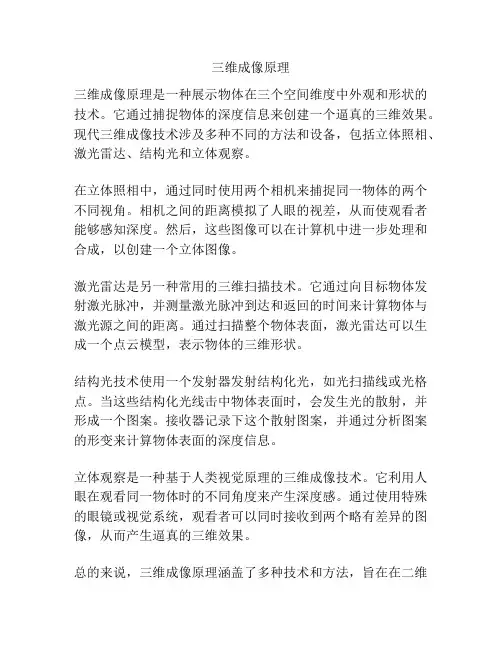

三维成像原理
三维成像原理是一种展示物体在三个空间维度中外观和形状的技术。

它通过捕捉物体的深度信息来创建一个逼真的三维效果。

现代三维成像技术涉及多种不同的方法和设备，包括立体照相、激光雷达、结构光和立体观察。

在立体照相中，通过同时使用两个相机来捕捉同一物体的两个不同视角。

相机之间的距离模拟了人眼的视差，从而使观看者能够感知深度。

然后，这些图像可以在计算机中进一步处理和合成，以创建一个立体图像。

激光雷达是另一种常用的三维扫描技术。

它通过向目标物体发射激光脉冲，并测量激光脉冲到达和返回的时间来计算物体与激光源之间的距离。

通过扫描整个物体表面，激光雷达可以生成一个点云模型，表示物体的三维形状。

结构光技术使用一个发射器发射结构化光，如光扫描线或光格点。

当这些结构化光线击中物体表面时，会发生光的散射，并形成一个图案。

接收器记录下这个散射图案，并通过分析图案的形变来计算物体表面的深度信息。

立体观察是一种基于人类视觉原理的三维成像技术。

它利用人眼在观看同一物体时的不同角度来产生深度感。

通过使用特殊的眼镜或视觉系统，观看者可以同时接收到两个略有差异的图像，从而产生逼真的三维效果。

总的来说，三维成像原理涵盖了多种技术和方法，旨在在二维
平面上展示物体的真实空间形状和外观。

它不仅在科学研究和医学领域有广泛应用，还在虚拟现实、游戏和电影等娱乐产业中扮演着重要角色。
