机械装配的工艺技术

机械装配工艺的技术要求机械装配工艺是指将零部件按照一定的顺序和方法进行组装，以完成整个产品的加工过程。

在机械装配过程中，技术要求是保证产品质量和生产效率的关键。

本文将从工艺流程、设备要求、操作要点和质量控制等方面，介绍机械装配工艺的技术要求。

一、工艺流程机械装配工艺的流程一般包括以下几个步骤：零部件清洗、零部件检验、零部件配套检查、零部件预组装、总装调试和成品检验。

每个步骤都有其特定的技术要求，下面将逐一进行介绍。

1.零部件清洗：在装配前，需要对零部件进行清洗，以去除表面的油污、灰尘等杂质。

清洗过程要注意采用适当的清洗剂和工艺，避免对零部件造成损伤。

2.零部件检验：在清洗完成后，需要对零部件进行检验，确保其尺寸、形状和质量符合要求。

检验过程应严格按照相关标准和规范进行，避免缺陷零部件的装配。

3.零部件配套检查：在装配前，需要对配套零部件进行检查，确保其互换性和配合精度。

配套零部件的尺寸、形状和质量要与主体零部件相匹配，以保证装配的顺利进行。

4.零部件预组装：在配套零部件检查合格后，可以进行零部件的预组装。

预组装过程中，要注意安装顺序、紧固力矩和润滑剂的使用，以确保零部件的正确安装和相互配合。

5.总装调试：在零部件预组装完成后，可以进行总装调试。

总装调试包括外观检查、功能测试和性能调整等环节，确保产品的外观质量和工作性能符合要求。

6.成品检验：总装调试完成后，需要对成品进行检验，确保产品的质量达到标准要求。

成品检验应包括外观检查、功能测试和性能测试等内容，以保证产品的合格出厂。

二、设备要求机械装配工艺中，所需设备包括清洗设备、检验设备、预组装设备和调试设备等。

这些设备要求具备以下特点：1.清洗设备：清洗设备应具备良好的清洗效果和操作便捷性，能够满足清洗零部件的要求。

清洗设备的温度、压力和清洗剂的种类应根据零部件的材质和清洗要求确定。

2.检验设备：检验设备应具备高精度和可靠性，能够准确检测零部件的尺寸、形状和质量。

机械装配标准与方法第一节零部件的清洗一, 装配前应了解设备的结构,装配技术和工艺要求.对需要装配的零,部件配合尺寸,相关精度,配合面,滑动面应进行复查和清洗处理,并应按照标记及装配顺序进行装配. 二,清洗设备及装配件表面的防锈油脂,宜采用下列方法: 1,对设备及大,中型部件的局部清洗,宜采用现行国家标准《溶剂油》,《航空洗涤汽油》,《轻柴油》,乙醇和金属清洗剂进行擦洗和涮洗;金属清洗剂应符合本规范附录十一的规定. 2,对中,小型状较复杂的装配件,可采用相应的清洗液浸泡,浸洗时间随清洗液的性质,温度和装配件的要求确定,宜为2-20min,且宜采用多步清洗法或浸,涮结合清洗;采用加热浸洗时,应控制清洗液温度;被清洗件不得接触容器壁. 3,对形状复杂,污垢粘附严重的装配件宜采用溶剂油,蒸汽,热空气,金属清洗剂和三氯乙烯等清洗液进行喷洗;对精密零件,滚动轴承等不得用喷洗法. 4,当对装配件进行最后清洗时,宜采用超声波装置,并宜采用溶剂油,清洗汽油,轻柴油,金属清洗剂和三氯乙烯等进行超声波清洗. 5,对形状复杂,油垢粘附严重,清洗要求高的装配件,宜采用溶剂油,清洗汽油,轻柴油,金属清洗剂,三氯乙烯和碱液等进行一喷联合清洗. 三,设备加工表面上的防锈漆,应采用相应的稀释剂或脱漆剂等溶剂进行清洗. 四,设备零,部件经清洗后,应立即进行干燥处理,并应采取防返锈措施. 五, 设备组装时,一般固定结合面组装后,应用塞尺检查,入深度应小于移动长度应小于检验长度的1/10;重要的固定结合面紧固后,用塞尺检查,不得入;特别重要的固定结合面,紧固前后均不得入. 六,带有内腔的设备或部件在封闭前,应仔细检查和清理,其内部不得有任何异物.七,对安装后不易拆卸,检查,修理的油箱或水箱,装配前应作渗漏和气密检查. 螺栓,键,定位销的装配一,装配螺栓时,应符合下列要求: 1,紧固时,宜采用呆扳手,不得使用打击法和超过螺栓许用应力. 2,螺栓头,螺母与被连接件的接触应紧密,对接触面积和接触间隙有特殊要求的,尚应按技术规定要求进行检验. 3,有预紧力要求的连接应按装配规定的预紧力进行预紧,可选用机械,液压拉伸法和加热法;钢制螺栓加热温度不得超过400℃. 4,螺栓与螺母拧紧后,螺栓应露出螺母2-4个螺距; 沉头螺钉拧紧后,钉头应埋入机件内,不得外露. 5,有锁紧要求的,拧紧后应按其技术规定锁紧;用双螺母锁紧时,薄螺母应装在厚螺母之下;每个螺母下面不得用2个相同垫圈. 二,不锈钢,铜,铝等材质的螺栓装配时,应在螺纹部分涂抹润滑剂. 三,有预紧力要求的螺栓连接,其预紧力可采用下列方法测定: 1,应利用专门装配中的扭力扳手,电动或气动扳手等,直接测得数值. 2,测量螺栓拧紧后伸长的长度L m(图1)应按下式计算: L m=L s+P0/C L 式中L m—螺栓伸长后的长度(m m); L s—螺栓与被连接间隙为零时的原始长度(m m); P0—预紧力为设计或技术文件中要求的值(N) C L—螺栓刚度,可按本规范附录十四的规定计算. 图1伸长后的螺栓四,装配精制螺栓和高强度螺栓前,应按设计要求检验螺孔直径的尺寸和加工精度. 五, 高强螺栓在装配前,应按设计要求检查和处理被连接件的结合面;装配时,结合面应干燥,不得在雨中装配. 六, 高强螺栓及其紧固件应配套使用.旋紧时,应分两次拧紧,初拧扭距值不得小于终拧扭距值的30%;终拧扭距值应符合设计要求,并按下式计算: M=K(P+△P)· d 式中M—终拧扭距值(N·m); P—设计预拉力(K N); △P—预紧力损失值,宜为预拉力值的5%—10%(K N); K—扭距系数,可取—; d—螺栓公称直径(m m) 七,装配扭剪型高强螺栓应分两次拧紧,直至将尾部卡头拧掉为止,其终拧扭距可不进行核算. 八,现场配制的各种类型的键,均符合国家现行标准《装配通用技术条件》规定的尺寸和精度.键用型钢的抗拉强度不应小于588N/m m2. 九,键的装配应符合下列要求: 1,键的表面应无裂纹,浮锈,凹痕,条痕及毛刺,键和键槽的表面粗糙度,平面度和尺寸在装配前均应检验. 2,普通平键,导向键,薄型平键和半圆键,两个侧面与键槽应紧密接触,与轮毂键槽底面不接触. 3,普通楔键和钩头楔键的上,下面应与轴和轮毂的键槽底面紧密接触. 5,切向键的两斜面间以及键的侧面与轴和轮毂键槽的工作面间,均应紧密接触;装配后,相互位置应采用销固定. 十,销的装配应符合下列要求: 1,检查销的型式和规格,应符合设计及设备技术文件的规定. 2,有关连接机件及其几何精度经调整符合要求后,方可装销. 3,装配销时不宜使销承受载荷,根据销的性质,宜选择相应的方法装入;销孔的位置应正确.4,对定位精度要求高的销和销孔,装配前检查其接触面积,应符合设备技术文件的规定;当无规定时,宜采用其总接触面积的50%-75%. 5,装配中,当发现销和销孔不符合要求时,应铰孔,另配新销;对定位精度要求高的,应在设备的几何精度符合要求或空运转实验合格后进行. 第三节联轴器装配一,凸缘联轴器(图2)装配时,两个半联轴器端面应紧密接触,两轴心的径向位移不应大于.图2凸缘联轴器二, 弹性套柱销联轴器(图3)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表1的规定. 图3弹性套柱销联轴器弹性套柱销联轴器装配允许偏差表 1 联轴器外形最大尺寸 D (m m) 两轴心径向位移(m m) 两轴线倾斜端面间隙s(m m)7 11000 2～ 4809 510 6 1303～ 5 160 190 22 4 4～ 6 250 31 5 400 47 55～7 600三,弹性柱销联轴器(图4)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表2规定. 图4弹性柱销联轴器弹性柱销联轴器装配允许偏差表 2 联轴器外形最大直径 D(m m) 两轴心径向位移(m m) 两轴线倾斜端面间隙s (m m) 90～1601000 2～ 3 195～200 ～ 4 280～3203～ 5 360～410 4～ 6 4805～7 540 6～8630 四, 弹性销轴齿式联轴器(图5)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表3的规定. 图5弹性柱销目齿式联轴器弹性柱销齿式联轴器装配允许偏差表 3 联轴器外形最大直径 D (m m) 两轴心径向位移(m m) 两轴线倾斜端面间隙s (m m) 78～1181000158～2604～ 5 300～51 56～8 560～77010 860～115813～1 5 1440～164018～20 五,齿式联轴器(图6)装配时应符合下列要求: 1,装配时两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表4规定. 2,联轴器的内,外齿的啮合应良好,并在油浴内工作,其中小扭距,低转速的应选用符合国家现行标准《锂基润滑脂》的Z L-4润滑脂,大扭距,高转速的应选用符合国家现行标准《齿轮油》的H L20,H L30润滑油,并不得有漏油现象. 图6齿式联轴器齿式联轴器装配允许偏差表 4 联轴器外形最大直径 D (m m) 两轴心径向位移(m m) 两轴线倾斜端面间隙s (m m)170～18 51000 2～ 4 220～250290～4301000 5～7 490～5901000 680～7807～10 六, 梅花形弹性联轴器(图7装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表5的规定.图7梅花形弹性联轴器梅花形弹性联轴器装配允许偏差表 5 联轴器外形最大直径 D (m m)两轴心径向位移(m m) 两轴线倾斜端面间隙s (m m) 501/1000 2～ 4 70～10 5125～1703～ 6 200～2302606～8 300～40010007～9 七,当测量联轴器端面间隙时,应使两轴窜动到端面间隙为最小尺寸的位置. 第四节制动器装配一,盘式制动器装配应符合下列要求: 1,制动盘的端面跳动不应大于. 2,同一副制动器两闸瓦工作面的平行度不应大于. 3,同一副制动器的支架端面与制动盘中心线平面间距离h(图8)的允许偏差为±;制动器支架端面与制动盘中心平面的平行度不得大于. 4,闸瓦与制动盘的间隙应均匀,其值宜为1m m. 5,各制动器制动缸的对称中心与主轴轴心在铅垂面内的重和度△值不应大于3m m.(图9) 图8盘式制动器支架1-支架;2-筒体;3-闸瓦;4-制动盘中心面;5-制动盘图9盘式制动器瓦块式制动器装配时,应符合下列要求: 1,制动器各销轴应在装配前清洗洁净,油孔应畅通;装配后应转动灵活,无阻滞现象. 2,同一制动轮的两闸瓦中心应在同一平面内,其允许偏差不得大于2m m. 3,闸座各销轴轴线与主轴轴线的铅垂面M-M间的水平距离b的允许偏差为±1m m. 4,闸座各销轴轴线与主轴轴线水平面N-N的垂直距离h的允许偏差为±1m m. 5,闸瓦铆钉应低于闸皮表面2m m;制动梁与挡绳板不应相碰,其间隙c值应小于5m m. 6,松开闸瓦时,制动器的闸瓦间隙s应均匀,且不应大于2m m. 7,制动时,闸瓦与制动轮接触良好,平稳;各闸瓦在长度和宽度方向与制动轮接触不得小于80%. 8,油压或气压制动时,达到额定压力后,在10m i n内压力降不应大于.图10瓦块制动器1—闸瓦;2—制动轮;3—制动梁;4—卷筒三, 带式制动器(图11)各连接销轴应灵活,无卡住现象;摩擦内衬与钢带铆接应牢固,不得松动.铆钉头应埋于内衬内,其铆钉头与内衬表面的距离不得小于1m m;制动带退距ε值应按表6选取.图11带式制动器带式制动器退距ε值表 6 制动轮直径D(m m) 制动带退距ε(m m) 100～2003001400～500～600～800第五节具有过盈的配合件装配一, 在常温下装配时应将配合面清洗洁净,并涂一薄层不含二硫化钼添加剂的润滑油;装入时应均匀,不得直接打击装配件. 二, 纵向过盈连结的装配宜采用压装法.压装设备的压力,宜为压入力的倍;压入或压出速度不宜大于5㎜/s.压入后24h内,不得承受负载.压入力可按下列公式计算:P x i=P f m a x·π·d f·L f·μ式中C a,C i——系数,由现行国家标准《公差与配合过盈配合计算和选用》G B5371-85表4中查得; Q a——包容件直径比; P x i——压入力(N); P f m a x——最大结合力(N);d f——结合直径(m m); L f——结合长度(m m); μ——摩擦系数q i——被包容件直径比; v a——包容件泊松比; v i——被包容件泊松比——最大过盈量(m m);E a——包容件弹性模量;E i——被包容件弹性模量; 三, 用液压充油法装配配合件时,应先按技术要求检查配合面的表面粗糙度.当无规定时,其粗糙答应在之间.对油沟,棱边应刮修倒圆. 四,横向过盈连结的装配宜采用温差法,并应符合下列要求: 1,加热包容件时,加热应均匀,不得产生局部过热.未经热处理的装配件,加热温度应小于400℃;经过热处理的装配件,加热温度应小于回火温度.热装的最小间隙,可按表7选取.加热温度可按下式计算: 式中t r——包容件加热温度; Y m a x——最大在过盈值; Δ——最小装配间隙; α2——加热线膨胀系数; d——配合直径; 冷,热装最小间隙表7 配合直径d(m m) ≤3 3～ 6 6～10 10～18 18～30 30～50 50～80 最小间隙(m m)配合直径d(m m) 80～120 120～180 180～250 250～31 5 315～400 400～500 >500 最小间隙(m m)2,冷却被包容件时,冷装的最小间隙可按表7选取,冷却温度可按下式计算: 式中t1—被包容件冷却温度; α1—冷却线膨胀系数;五, 温差法装配时,应按设备技术文件规定检查装配件的相互位置及相对尺寸.加热或冷却均不得使其温度变化过快;并应采取防止发生火灾及人员灼伤或冻伤的措施. 第六节滚动轴承装配一, 装配滚动轴承前,应测量轴承配合尺寸,按轴承的防锈方式选择适当的方法清洗洁净;轴承应无损伤,无锈蚀,转动应灵活及无异常声响. 二,采用温差法装配滚动轴承时,轴承被加热温度不得高于100℃;被冷却温度不得底于-80℃. 三, 轴承外圈与轴承座或箱体孔的配合应符合设备技术文件的规定.对于部分式轴承座或开式箱体,部分接合面应无间隙;轴承外圈应与轴承座在对称中心线的120°范围内与轴承盖在对称中心线90°范围内应均匀接触,并应采用塞尺检查,塞入长度应小于外圈长度的1/3.轴承外圈与轴承座或开式箱体的各半圆孔间不得有夹帮现象.各半圆孔的修帮尺寸应符合表8的规定. 滚动轴承装配修帮尺寸表8四,轴承与轴肩或轴承座档肩应紧靠;园锥滚子轴承和向心推力球轴承与轴承肩的间隙不得大于.轴承盖和垫圈必须平整,并应均匀地紧贴在轴承端面上.当设备技术文件有规定时,可按规定留出间隙. 五, 装配轴两端用径向间隙不可调的,且轴的轴向位移是以两端盖限定的向心轴承时,应留出间隙c(图12).当设备技术文件无规定时,留出间隙可取当温差变化较大或两轴中心距L大于500mm时,其留出间隙可按下式计算: C=L·α·△t+ 式中c—轴承外圈与端盖间的间隙(m m); L—两轴承中心距(m m) α—轴材料的线膨胀系数,宜取α为12×10-6(1/℃); △t—轴工作时温度与环境温度差(℃). 图12轴承装配间隙 c 六, 单列圆锥滚子轴承,向心推力球轴承,双向推力球轴承的轴向游隙应按表10调整;双列和四列圆锥滚子轴承在装配时,均应检查其轴向游隙,并应符合表9或表11的要求. 双列圆锥滚子轴承的轴向游隙表9滚动轴承的游隙表10 四列圆锥滚子轴承的轴向游隙表1 1 七, 向心轴承,滚针轴承,螺旋滚子轴承装配后应转动灵活.当采用润滑脂的轴承时,装配后在轴承空腔内应加注65%-80%空腔容积的清洁润滑脂,但稀油润滑的轴承,不得加注润滑脂. 第条单列向心球轴承,向心推力圆锥滚子轴承,向心推力球轴承装在轴颈上和轴承座内的轴向预紧程度,应按轴承标准或设备技术文件规定执行. 第七节密封件装配一,使用密封胶时,应将结合面上的油污,水分,铁锈及其他污物清除干净.二, 压装填料密封件时,应将填料圈的接口切成45°的剖口,相邻两圈的接口,应错开大于90°.填料圈不宜压的过紧,压盖的压力,应沿圆周均匀分布. 三, 油封装配时,油封唇部应无损伤,应在油封唇部和轴表面涂以润滑剂;油封装配方向,应使介质工作压力把密封唇部紧压在主轴上(图不得装反.油封在壳应可靠地固定,不得有轴向移动或转动现象. 四, 装配O形密封圈时,密封圈不得有扭曲和损伤,并正确选择预压量.当橡胶密封圈用于固定密封和法兰密封时,其预压量宜为橡胶圈直径的20%-25%;当用于动密封时,其预压量宜为橡胶圈直径的10%-15%. 五, 装配V,U,Y形密封圈时,支承环,密封环和压环应组装正确,且不宜压得过紧;凹槽应对着压力高的一侧,唇边不得损伤. 六,机械密封(图13)的装配应符合下列规定:图13油封结构1—主轴;2—密封唇部;3—拉紧弹簧;4—金属骨加;5—橡胶皮碗图14机械密封结构1—防转销;2—静环密封圈;3—静环;4—动环;5—弹簧1,机械密封零件不应有损坏,变形;密封面不得有裂纹,擦痕等缺陷. 2,装配过程中应保持零件的清洁,不得有锈蚀;主轴密封装置动,静环端面及密封圈表面等,应无异物,灰尘. 3,机械密封的压缩量应符合设备技术文件规定. 4,装配后用手盘动转子应转动灵活. 5,动,静环与相配合的元件间,不得发生连续的相对转动,不得有泄漏. 6,机械密封的冲洗及密封系统,应保持清洁无异物. 七,防尘节流环密封,防尘迷宫密封(图15)的装配,应符合下列规定:1,防尘节流环间隙,防尘迷宫缝隙内应填满润滑脂(气封除外). 2,密封缝隙应均匀. 图15防尘节流环和防尘迷宫密封第八节试运转一,设备试运转前应具备下列条件: 1,设备及其附属装置,管路等均应全部施工完毕,施工记录及资料应齐全.其中,设备的精平和几何精度经检验合格;润滑,液压,冷却,水,气(汽),电气(仪器)控制等附属装置均应按系统检验完毕,并应符合试运转的要求. 2,需要的能源,介质,材料,工机具,检测仪器,安全防护设施及用具等,均应符合试运转的要求. 3,对大型,复杂和精密设备,应编制试运转方案或试运转作规程. 4,参加试运转人员,应熟悉设备的构造,性能,设备技术文件,并应掌握作规程及试运转作. 5,设备及周围环境应清扫干净,设备附近不得进行有粉尘的或噪音较大的作业. 二,设备试运转应包括下列内容和步骤: 1,电气(仪器)纵控制系统及仪表的调整实验. 2,润滑,液压,气(汽)动,冷却和加热系统的检查和调整试验. 3,机械和各系统联合调整试验. 4,空负荷试运转,应在上述1至3项调整试验合格后进行. 三,电气及作控制系统调整试验应符合下列要求: 1,按电气原理图和安装接线图进行,设备内部接线和外部接线应正确无误. 2,按电源的类型,等级和容量,检查或调试其断流容量,熔断器容量,过压,欠压,过流保护等,检查或调试内容均应符合其规定值. 3,按设备使用说明书有关电气系统调整方法和调试要求,用模拟作检查其工艺动作,指示,讯号和联锁装置应正确,灵敏和可靠.4,经上述1至3项检查或调整后,方可进行机械与各系统的联合调整试验. 四,润滑系统调试应符合下列要求: 1,系统清洗后,其清洁度经检查应符合规定. 2,按润滑油(剂)性质及供给方式,对需要润滑的部位加注润滑剂;油(剂)性能,规格和数量均应符合设备使用说明书的规定. 4,干油集中润滑装置各部位的运动应均匀,平稳,无卡滞和不正常声响;给油量在5个工作循环中,每个给油孔,每次最大给油量的平均值,不低于说明书规定的调定值. 5,稀油集中润滑系统,应按说明书检查和调整下列各项目:1,油压过载保护;2,油压与主机启动和停机的联锁;3,油压低压报警停机讯号;4,油过滤器的压差讯号;5,油冷却器工作和停止的油温整定值的调整;6,油温过高报警信号.系统在公称压力下无渗漏现象. 五,液压系统调试应符合下列要求: 1,系统在充液前,其清洁度应符合规定. 2,所充液压油(液)的规格,品种及特性等均应符合图纸和说明书的规定;充液时应进行多次开启排气口,把空气排除干净. 3,系统应进行压力试验,系统的油马达,伺服阀,比例阀,压力传感器,压力继电器和蓄能器等,均不得参与试压.试压时应先缓慢升压到表12的规定值,保持压力10min,然后降至公称压力,检查焊缝,接口和密封处等,均不得有渗漏现象. 液压试验压力表1 2 系统公称压力P (M p a) ≤16 16～>试验压力4,启动液压泵,进油(液)压力应符合说明书的规定;泵进口油温不得大于60℃,且不得低于15 ℃;过滤器不得入空气,调整溢流阀(或调压阀)应使压力逐渐升高到工作压力为止.升压中应多次开启系统放气口将空气排除. 5,应按说明书规定调整安全阀,保压阀,压力继电器,控制阀,蓄能器和溢流阀等液压元件,其工作性能应符合规定,且动作正确,灵敏和可靠. 6,液压系统的活塞(柱塞),滑块,移动工作台等驱动件,在规定的行程和速度范围内,不应有振动,爬行和停滞现象;换向和卸压不得有不正常的冲击现象. 7,系统的油(液)路应通畅.经上述调试后方可进行空负荷试运转. 六,机械和各系统联合调试应符合下列要求: 1,设备及其润滑,液压,气(汽)动,冷却,加热和电气及控制等系统,均应单独调试检查并符合要求. 2,联合调试应按要求进行;不宜用模拟方法代替. 3,联合调试应由部件开始至组件,至单机,直至整机,按说明书和生产作程序进行,并应符合下列要求:①,各转动和移动部分,用手盘动,应灵活,无卡滞现象.②,安全装置(安全联锁),紧急停机和制动(大型关键设备无法进行此项试验者,可用模拟试验代替),报警讯号等经试验应正确,灵敏,可靠.③,各种手柄作位置,按扭,控制显示和讯号等,应于实际动作及其运动方向相符;压力,温度,流量等仪表,仪器指示均应正确,灵敏,可靠.④,应按有关规定调整往复运动部件的行程,变速和限位;在整个行程上其运动应平稳,不应有振动,爬行和停滞现象;换向不得有不正常的声响.⑤,主运动和进给运动机构均应进行各级速度(低,中,高)的运转试验.其启动,运转,停止和制动,在手控,半自动化控制和自动化控制下,均应正确,可靠,无异常现象.七,设备空负荷试验运转应符合下列要求: 1,应按本规范第条规定机械与各系统联合调试合格后,方可进行空负荷试运转. 2,应按说明书及有关规定的空负荷试验的工作规范和作程序,试验各运动机构的启动,其中对大功率机组,不得频繁启动,启动时间间隔应按有关规定执行;变速,换向,停机,制动和安全连锁等动作,均应正确,灵敏,可靠.其中连续运转时间和断续运转时间无规定时,应按各类设备安装验收规范的规定执行. 3,空负荷试运转中,应进行下列各项检查,并应作实测记录:①,技术文件要求测量的轴承振动和轴的窜动不应超过规定.②,齿轮副,链条与链轮啮合平稳,无不正常的噪声和磨损.③,传动皮带不应打滑,平皮带跑偏量不应超过规定.④,一般滑动轴承温升不应超过35℃,最高温度不应超过80℃;导轨温升不应超过15℃,最高温度不应超过100℃.⑤,油箱油温最高不得超过60℃.⑥,润滑,液压,气(汽)动等各辅助系统的工作应正常,无渗漏现象.⑦,各种仪表应正常工作.⑧,有必要和条件时,可进行噪声测量,并应符合规定. 八,空负荷试运转结束后,应立即作下列工作: 1,切断电源和其他动力来源. 2,进行必要的放气,排水或排污及必要的防锈涂油. 3,对蓄能器和设备内有余压的部分进行卸压. 4,按各类设备安装规范的规定,对设备几何精度进行必要的复查;紧固部分进行复紧. 5,设备空负荷试运转后,应对润滑剂的清洁度进行检查,清洗过滤器;需要时可更换新油. 6,拆除调试中临时的装置;装好试运转中临时拆卸的部件或附属装置. 7,清理现场及整理试运转的各项记录.。

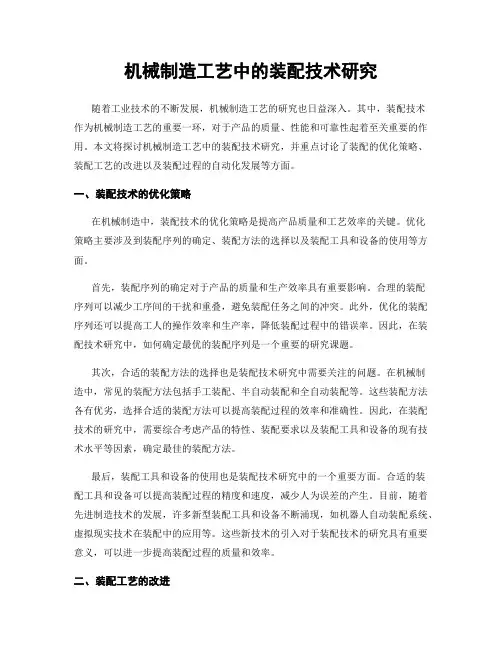

机械制造工艺中的装配技术研究随着工业技术的不断发展，机械制造工艺的研究也日益深入。

其中，装配技术作为机械制造工艺的重要一环，对于产品的质量、性能和可靠性起着至关重要的作用。

本文将探讨机械制造工艺中的装配技术研究，并重点讨论了装配的优化策略、装配工艺的改进以及装配过程的自动化发展等方面。

一、装配技术的优化策略在机械制造中，装配技术的优化策略是提高产品质量和工艺效率的关键。

优化策略主要涉及到装配序列的确定、装配方法的选择以及装配工具和设备的使用等方面。

首先，装配序列的确定对于产品的质量和生产效率具有重要影响。

合理的装配序列可以减少工序间的干扰和重叠，避免装配任务之间的冲突。

此外，优化的装配序列还可以提高工人的操作效率和生产率，降低装配过程中的错误率。

因此，在装配技术研究中，如何确定最优的装配序列是一个重要的研究课题。

其次，合适的装配方法的选择也是装配技术研究中需要关注的问题。

在机械制造中，常见的装配方法包括手工装配、半自动装配和全自动装配等。

这些装配方法各有优劣，选择合适的装配方法可以提高装配过程的效率和准确性。

因此，在装配技术的研究中，需要综合考虑产品的特性、装配要求以及装配工具和设备的现有技术水平等因素，确定最佳的装配方法。

最后，装配工具和设备的使用也是装配技术研究中的一个重要方面。

合适的装配工具和设备可以提高装配过程的精度和速度，减少人为误差的产生。

目前，随着先进制造技术的发展，许多新型装配工具和设备不断涌现，如机器人自动装配系统、虚拟现实技术在装配中的应用等。

这些新技术的引入对于装配技术的研究具有重要意义，可以进一步提高装配过程的质量和效率。

二、装配工艺的改进随着制造技术的不断发展，装配工艺也在不断改进。

装配工艺的改进主要包括工艺流程的优化、装配工艺参数的优化以及装配工艺的自动化发展等方面。

首先，工艺流程的优化可以提高装配的效率和质量。

在装配工艺的优化过程中，需要综合考虑产品的复杂度、装配任务的性质以及现有的制造资源等因素，设计合理的工艺流程。

机械装配的工艺流程机械装配是指将已加工好的零部件按照一定的顺序和方法组装成完整的机械产品的过程。

下面将介绍一下机械装配的工艺流程。

第一步：准备工作在进行机械装配之前，需要先进行准备工作。

首先是准备好所有的装配所需要的零部件。

然后对这些零部件进行分类、清洗和检查，确保零部件的质量和完整性。

第二步：工艺分析在进行机械装配之前，需要进行工艺分析。

根据产品的装配图纸和工艺要求，确定装配的顺序和方法。

同时，在进行工艺分析的过程中，还需要考虑到装配过程中可能出现的问题和风险，并提前制定相应的应对措施。

第三步：装配准备在进行机械装配之前，还需要进行装配准备工作。

首先是准备好装配所需的工具和设备，确保这些工具和设备的完好和正常运转。

然后是对装配现场进行清洁和整理，确保装配的环境整洁和安全。

第四步：零部件装配在进行机械装配时，首先要选择一个合适的装配台或工作台。

然后根据工艺分析确定的装配顺序和方法，将零部件按照要求逐个进行装配。

在装配的过程中，需要注意零部件的位置、方向和配合要求。

第五步：调试和检验在完成机械装配后，需要进行调试和检验。

首先要对装配好的机械产品进行初步调试，确保其功能和性能正常。

然后根据产品的质量要求，进行相应的检验和测试，确保装配好的产品的质量符合要求。

第六步：清洁和包装如果经过调试和检验后，装配好的机械产品符合要求，则进行清洁和包装。

首先对机械产品进行清洁，确保其外观整洁和无污染。

然后根据产品的要求进行包装，以保护产品的完整性和安全性。

第七步：入库和出厂在完成清洁和包装后，将机械产品进行入库，以备后续的销售和使用。

如果是出厂销售，则需要进行相关的出库手续和出厂检验。

机械装配的工艺流程如上所述，其中每一步都非常重要。

只有严格按照工艺流程进行装配，才能保证机械产品的质量和可靠性。

同时，在进行机械装配的过程中，还需要注意安全和环保，确保装配过程的安全和环保。

机械制造技术基础装配工艺一、引言机械制造技术基础装配工艺是指通过组装零部件，构建出完整的机械产品的过程。

准确的装配工艺是确保机械产品质量的关键所在。

本文将从装配工艺的定义、装配工艺的重要性、装配过程中的注意事项以及装配工艺的改进方法等方面进行论述。

二、装配工艺的定义机械制造技术基础装配工艺是在产品设计的基础上，通过合理的组合和安装零部件，使其相互配合、协调运动，最终构筑起符合设计要求的完整机械产品。

装配工艺涉及到选择装配方法、装配顺序、装配工具和设备等方面，以保证产品的可靠性、稳定性和性能。

三、装配工艺的重要性1. 提高产品质量：装配工艺直接影响产品的质量，通过合理的装配工艺能够保证产品的准确度和稳定性，提高产品的质量水平。

2. 降低成本：合理的装配工艺可以降低零部件的配件数量、减少装配工时，从而降低生产成本。

3. 提高生产效率：良好的装配工艺能够加快装配速度，提高生产效率，减少生产周期，提高企业竞争力。

4. 便于维修和维护：合理的装配工艺可以使得产品易于维修和维护，在出现故障时更换零部件更加方便和快捷。

四、装配过程中的注意事项1. 准确阅读装配图纸：装配图纸是指导装配过程的重要依据，工人在进行装配前应仔细阅读图纸，熟悉装配顺序和要求。

2. 保证零部件的质量和准确度：在装配过程中，要做好对零部件的检查，确保其质量和尺寸的准确度。

3. 注意装配工具的使用：正确选择和使用装配工具可以提高装配的效率和准确度，避免对零部件造成损坏。

4. 严格控制装配顺序：合理的装配顺序能够保证装配的准确性和稳定性，降低错误和故障的发生率。

五、装配工艺的改进方法1. 使用自动化装配设备：自动化装配设备可以提高装配的效率和准确度，降低人为因素的干扰，提高装配质量。

2. 优化装配工艺流程：分析和评估现有装配工艺的瓶颈和不足之处，通过优化工艺流程，减少不必要的操作和环节。

3. 引入先进的质量管理技术：如六西格玛管理等，通过对装配过程中的数据进行收集和分析，找出问题的关键环节并进行改进。

机械装配工艺标准及方法机械装配标准与方法第一节零部件的清洗一, 装配前应了解设备的结构,装配技术和工艺要求.对需要装配的零,部件配合尺寸,相关精度,配合面,滑动面应进行复查和清洗处理,并应按照标记及装配顺序进行装配.二, 清洗设备及装配件表面的防锈油脂,宜采用下列方法:1,对设备及大,中型部件的局部清洗,宜采用现行国家标准《溶剂油》,《航空洗涤汽油》,《轻柴油》,乙醇和金属清洗剂进行擦洗和涮洗;金属清洗剂应符合本规范附录十一的规定.2,对中,小型状较复杂的装配件,可采用相应的清洗液浸泡,浸洗时间随清洗液的性质,温度和装配件的要求确定,宜为2-20min,且宜采用多步清洗法或浸,涮结合清洗;采用加热浸洗时,应控制清洗液温度;被清洗件不得接触容器壁.3,对形状复杂,污垢粘附严重的装配件宜采用溶剂油,蒸汽,热空气,金属清洗剂和三氯乙烯等清洗液进行喷洗;对精密零件,滚动轴承等不得用喷洗法.4,当对装配件进行最后清洗时,宜采用超声波装置,并宜采用溶剂油,清洗汽油,轻柴油,金属清洗剂和三氯乙烯等进行超声波清洗.5,对形状复杂,油垢粘附严重,清洗要求高的装配件,宜采用溶剂油,清洗汽油,轻柴油,金属清洗剂,三氯乙烯和碱液等进行一喷联合清洗.三, 设备加工表面上的防锈漆,应采用相应的稀释剂或脱漆剂等溶剂进行清洗.四, 设备零,部件经清洗后,应立即进行干燥处理,并应采取防返锈措施.五, 设备组装时,一般固定结合面组装后,应用0.05mm塞尺检查,入深度应小于0.2mm移动长度应小于检验长度的1/10;重要的固定结合面紧固后,用0.04mm塞尺检查,不得入;特别重要的固定结合面,紧固前后均不得入.六, 带有内腔的设备或部件在封闭前,应仔细检查和清理,其内部不得有任何异物.七, 对安装后不易拆卸,检查,修理的油箱或水箱,装配前应作渗漏和气密检查.螺栓,键,定位销的装配一, 装配螺栓时,应符合下列要求:1,紧固时,宜采用呆扳手,不得使用打击法和超过螺栓许用应力.2,螺栓头,螺母与被连接件的接触应紧密,对接触面积和接触间隙有特殊要求的,尚应按技术规定要求进行检验.3,有预紧力要求的连接应按装配规定的预紧力进行预紧,可选用机械,液压拉伸法和加热法;钢制螺栓加热温度不得超过400℃.4,螺栓与螺母拧紧后,螺栓应露出螺母2-4个螺距;沉头螺钉拧紧后,钉头应埋入机件内,不得外露.5,有锁紧要求的,拧紧后应按其技术规定锁紧;用双螺母锁紧时,薄螺母应装在厚螺母之下;每个螺母下面不得用2个相同垫圈.二, 不锈钢,铜,铝等材质的螺栓装配时,应在螺纹部分涂抹润滑剂.三, 有预紧力要求的螺栓连接,其预紧力可采用下列方法测定:1,应利用专门装配中的扭力扳手,电动或气动扳手等,直接测得数值.2,测量螺栓拧紧后伸长的长度Lm(图1)应按下式计算:Lm=Ls+P0/CL式中 Lm—螺栓伸长后的长度(mm);Ls —螺栓与被连接间隙为零时的原始长度(mm);P0 —预紧力为设计或技术文件中要求的值(N)CL —螺栓刚度,可按本规范附录十四的规定计算.图1 伸长后的螺栓四, 装配精制螺栓和高强度螺栓前,应按设计要求检验螺孔直径的尺寸和加工精度.五, 高强螺栓在装配前,应按设计要求检查和处理被连接件的结合面;装配时,结合面应干燥,不得在雨中装配.六, 高强螺栓及其紧固件应配套使用.旋紧时,应分两次拧紧,初拧扭距值不得小于终拧扭距值的30%;终拧扭距值应符合设计要求,并按下式计算: M=K(P+△P)·d式中 M—终拧扭距值(N·m);P—设计预拉力(KN);△P—预紧力损失值,宜为预拉力值的5%—10%(KN);K—扭距系数,可取0.11—0.15;d—螺栓公称直径(mm)七, 装配扭剪型高强螺栓应分两次拧紧,直至将尾部卡头拧掉为止,其终拧扭距可不进行核算.八, 现场配制的各种类型的键,均符合国家现行标准《装配通用技术条件》规定的尺寸和精度.键用型钢的抗拉强度不应小于588N/mm2.九, 键的装配应符合下列要求:1,键的表面应无裂纹,浮锈,凹痕,条痕及毛刺,键和键槽的表面粗糙度,平面度和尺寸在装配前均应检验.2,普通平键,导向键,薄型平键和半圆键,两个侧面与键槽应紧密接触,与轮毂键槽底面不接触.3,普通楔键和钩头楔键的上,下面应与轴和轮毂的键槽底面紧密接触. 5,切向键的两斜面间以及键的侧面与轴和轮毂键槽的工作面间,均应紧密接触;装配后,相互位置应采用销固定.十, 销的装配应符合下列要求:1,检查销的型式和规格,应符合设计及设备技术文件的规定.2,有关连接机件及其几何精度经调整符合要求后,方可装销.3,装配销时不宜使销承受载荷,根据销的性质,宜选择相应的方法装入;销孔的位置应正确.4,对定位精度要求高的销和销孔,装配前检查其接触面积,应符合设备技术文件的规定;当无规定时,宜采用其总接触面积的50%-75%.5,装配中,当发现销和销孔不符合要求时,应铰孔,另配新销;对定位精度要求高的,应在设备的几何精度符合要求或空运转实验合格后进行.第三节联轴器装配一, 凸缘联轴器(图2)装配时,两个半联轴器端面应紧密接触,两轴心的径向位移不应大于0.03mm.图2 凸缘联轴器二, 弹性套柱销联轴器(图3)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表1的规定.图3 弹性套柱销联轴器弹性套柱销联轴器装配允许偏差表1联轴器外形最大尺寸D(mm)两轴心径向位移(mm)两轴线倾斜端面间隙s(mm)710.040.2/10002～480951061300.051601902244～62503154004755～76000.1三, 弹性柱销联轴器(图4)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表2规定.图4 弹性柱销联轴器弹性柱销联轴器装配允许偏差表2联轴器外形最大直径D(mm)两轴心径向位移(mm)两轴线倾斜端面间隙s(mm)90～1600.050.2/10002～3195～2002.5～4280～3200.083～5360～4104～64800.15406～8四, 弹性销轴齿式联轴器(图5)装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表3的规定.图5 弹性柱销目齿式联轴器弹性柱销齿式联轴器装配允许偏差表3联轴器外形最大直径D(mm)两轴心径向位移(mm)两轴线倾斜端面间隙s(mm)78～1180.080.5/10002.5158～2600.14～5300～5150.156～8560～7700.210860～11580.2513～151440～16400.3五, 齿式联轴器(图6)装配时应符合下列要求:1,装配时两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表4规定.2,联轴器的内,外齿的啮合应良好,并在油浴内工作,其中小扭距,低转速的应选用符合国家现行标准《锂基润滑脂》的ZL-4润滑脂,大扭距,高转速的应选用符合国家现行标准《齿轮油》的HL20,HL30润滑油,并不得有漏油现象.图6 齿式联轴器齿式联轴器装配允许偏差表4联轴器外形最大直径D(mm)两轴心径向位移(mm)两轴线倾斜端面间隙s(mm)170～1850.30.5/10002～4220～2500.45290～4300.651.0/10005～7490～5900.9680～7801.27～10六, 梅花形弹性联轴器(图7装配时,两轴心径向位移,两轴线倾斜和端面间隙的允许偏差应符合表5的规定.图7 梅花形弹性联轴器梅花形弹性联轴器装配允许偏差表5联轴器外形最大直径D(mm)两轴心径向位移(mm)两轴线倾斜端面间隙s(mm)500.11/10002～470～1050.15125～1700.23～6200～2300.32600.36～8300～4000.350.5/10007～9七, 当测量联轴器端面间隙时,应使两轴窜动到端面间隙为最小尺寸的位置.第四节制动器装配一, 盘式制动器装配应符合下列要求:1,制动盘的端面跳动不应大于0.5mm.2,同一副制动器两闸瓦工作面的平行度不应大于0.5mm.3,同一副制动器的支架端面与制动盘中心线平面间距离h(图8)的允许偏差为±0.5mm;制动器支架端面与制动盘中心平面的平行度不得大于0.2mm.4,闸瓦与制动盘的间隙应均匀,其值宜为1mm.5,各制动器制动缸的对称中心与主轴轴心在铅垂面内的重和度△值不应大于3mm.(图9)图8 盘式制动器支架1-支架;2-筒体;3-闸瓦;4-制动盘中心面;5-制动盘图9 盘式制动器瓦块式制动器装配时,应符合下列要求:1,制动器各销轴应在装配前清洗洁净,油孔应畅通;装配后应转动灵活,无阻滞现象.2,同一制动轮的两闸瓦中心应在同一平面内,其允许偏差不得大于2mm. 3,闸座各销轴轴线与主轴轴线的铅垂面M-M间的水平距离b的允许偏差为±1mm.4,闸座各销轴轴线与主轴轴线水平面N-N的垂直距离h的允许偏差为±1mm.5,闸瓦铆钉应低于闸皮表面2mm;制动梁与挡绳板不应相碰,其间隙c值应小于5mm.6,松开闸瓦时,制动器的闸瓦间隙s应均匀,且不应大于2mm.7,制动时,闸瓦与制动轮接触良好,平稳;各闸瓦在长度和宽度方向与制动轮接触不得小于80%.8,油压或气压制动时,达到额定压力后,在10min内压力降不应大于0.196MPa.图10 瓦块制动器1—闸瓦;2—制动轮;3—制动梁;4—卷筒三, 带式制动器(图11)各连接销轴应灵活,无卡住现象;摩擦内衬与钢带铆接应牢固,不得松动.铆钉头应埋于内衬内,其铆钉头与内衬表面的距离不得小于1mm;制动带退距ε值应按表6选取.图11 带式制动器带式制动器退距ε值表6制动轮直径D(mm)制动带退距ε(mm)100～2000.83001400～5001.25～1.5600～8001.5第五节具有过盈的配合件装配一, 在常温下装配时应将配合面清洗洁净,并涂一薄层不含二硫化钼添加剂的润滑油;装入时应均匀,不得直接打击装配件.二, 纵向过盈连结的装配宜采用压装法.压装设备的压力,宜为压入力的3.25-3.75倍;压入或压出速度不宜大于5㎜/s.压入后24h内,不得承受负载.压入力可按下列公式计算:Pxi= Pfmax·π·df·Lf·μ式中 Ca,Ci——系数,由现行国家标准《公差与配合过盈配合计算和选用》GB5371-85表4中查得;Qa——包容件直径比;Pxi——压入力(N);Pfmax——最大结合力(N);df——结合直径(mm);Lf——结合长度(mm);μ——摩擦系数qi——被包容件直径比;va——包容件泊松比;vi——被包容件泊松比——最大过盈量(mm);Ea——包容件弹性模量;Ei——被包容件弹性模量;三, 用液压充油法装配配合件时,应先按技术要求检查配合面的表面粗糙度.当无规定时,其粗糙答应在Ra1.6-0.8μm之间.对油沟,棱边应刮修倒圆.四, 横向过盈连结的装配宜采用温差法,并应符合下列要求: 1,加热包容件时,加热应均匀,不得产生局部过热.未经热处理的装配件,加热温度应小于400℃;经过热处理的装配件,加热温度应小于回火温度.热装的最小间隙,可按表7选取.加热温度可按下式计算: 式中 tr——包容件加热温度;Ymax——最大在过盈值;Δ——最小装配间隙;α2——加热线膨胀系数;d——配合直径;冷,热装最小间隙表7配合直径d(mm)≤33～610～18 18～30 30～50 50～80最小间隙(mm)0.003 0.006 0.O10 0.018 0.030.050.059配合直径d(mm) 80～120 120～180 180～250 250～315 315～400 400～500 >500最小间隙(mm)0.069 0.079 0.090.1010.1232,冷却被包容件时,冷装的最小间隙可按表7选取,冷却温度可按下式计算:式中 t1—被包容件冷却温度;α1—冷却线膨胀系数;五, 温差法装配时,应按设备技术文件规定检查装配件的相互位置及相对尺寸.加热或冷却均不得使其温度变化过快;并应采取防止发生火灾及人员灼伤或冻伤的措施.第六节滚动轴承装配一, 装配滚动轴承前,应测量轴承配合尺寸,按轴承的防锈方式选择适当的方法清洗洁净;轴承应无损伤,无锈蚀,转动应灵活及无异常声响.二, 采用温差法装配滚动轴承时,轴承被加热温度不得高于100℃;被冷却温度不得底于-80℃.三, 轴承外圈与轴承座或箱体孔的配合应符合设备技术文件的规定.对于部分式轴承座或开式箱体,部分接合面应无间隙;轴承外圈应与轴承座在对称中心线的120°范围内与轴承盖在对称中心线90°范围内应均匀接触,并应采用0.03mm塞尺检查,塞入长度应小于外圈长度的1/3.轴承外圈与轴承座或开式箱体的各半圆孔间不得有夹帮现象.各半圆孔的修帮尺寸应符合表8的规定.滚动轴承装配修帮尺寸表8四,轴承与轴肩或轴承座档肩应紧靠;园锥滚子轴承和向心推力球轴承与轴承肩的间隙不得大于0.1mm.轴承盖和垫圈必须平整,并应均匀地紧贴在轴承端面上.当设备技术文件有规定时,可按规定留出间隙.五, 装配轴两端用径向间隙不可调的,且轴的轴向位移是以两端盖限定的向心轴承时,应留出间隙c(图12).当设备技术文件无规定时,留出间隙可取0.2-0.4mm.当温差变化较大或两轴中心距L大于500mm时,其留出间隙可按下式计算:C=L·α·△t+0.15式中 c—轴承外圈与端盖间的间隙(mm);L—两轴承中心距(mm)α—轴材料的线膨胀系数,宜取α为12×10-6(1/℃);△t—轴工作时温度与环境温度差(℃).图12 轴承装配间隙c六, 单列圆锥滚子轴承,向心推力球轴承,双向推力球轴承的轴向游隙应按表10调整;双列和四列圆锥滚子轴承在装配时,均应检查其轴向游隙,并应符合表9或表11的要求.双列圆锥滚子轴承的轴向游隙表9滚动轴承的游隙表10四列圆锥滚子轴承的轴向游隙表11七, 向心轴承,滚针轴承,螺旋滚子轴承装配后应转动灵活.当采用润滑脂的轴承时,装配后在轴承空腔内应加注65%-80%空腔容积的清洁润滑脂,但稀油润滑的轴承,不得加注润滑脂.第1.7.7条单列向心球轴承,向心推力圆锥滚子轴承,向心推力球轴承装在轴颈上和轴承座内的轴向预紧程度,应按轴承标准或设备技术文件规定执行.第七节密封件装配一, 使用密封胶时,应将结合面上的油污,水分,铁锈及其他污物清除干净.二, 压装填料密封件时,应将填料圈的接口切成45°的剖口,相邻两圈的接口,应错开大于90°.填料圈不宜压的过紧,压盖的压力,应沿圆周均匀分布.三, 油封装配时,油封唇部应无损伤,应在油封唇部和轴表面涂以润滑剂;油封装配方向,应使介质工作压力把密封唇部紧压在主轴上(图5.9.3),不得装反.油封在壳应可靠地固定,不得有轴向移动或转动现象.四, 装配O形密封圈时,密封圈不得有扭曲和损伤,并正确选择预压量.当橡胶密封圈用于固定密封和法兰密封时,其预压量宜为橡胶圈直径的20%-25%;当用于动密封时,其预压量宜为橡胶圈直径的10%-15%.五, 装配V,U,Y形密封圈时,支承环,密封环和压环应组装正确,且不宜压得过紧;凹槽应对着压力高的一侧,唇边不得损伤.六, 机械密封(图13)的装配应符合下列规定:图13 油封结构1—主轴;2—密封唇部;3—拉紧弹簧;4—金属骨加;5—橡胶皮碗图14 机械密封结构1—防转销;2—静环密封圈;3—静环;4—动环;5—弹簧1,机械密封零件不应有损坏,变形;密封面不得有裂纹,擦痕等缺陷.2,装配过程中应保持零件的清洁,不得有锈蚀;主轴密封装置动,静环端面及密封圈表面等,应无异物,灰尘.3,机械密封的压缩量应符合设备技术文件规定.4,装配后用手盘动转子应转动灵活.5,动,静环与相配合的元件间,不得发生连续的相对转动,不得有泄漏.6,机械密封的冲洗及密封系统,应保持清洁无异物.七,防尘节流环密封,防尘迷宫密封(图15)的装配,应符合下列规定:1,防尘节流环间隙,防尘迷宫缝隙内应填满润滑脂(气封除外).2,密封缝隙应均匀.图15 防尘节流环和防尘迷宫密封第八节试运转一, 设备试运转前应具备下列条件:1,设备及其附属装置,管路等均应全部施工完毕,施工记录及资料应齐全.其中,设备的精平和几何精度经检验合格;润滑,液压,冷却,水,气(汽),电气(仪器)控制等附属装置均应按系统检验完毕,并应符合试运转的要求.2,需要的能源,介质,材料,工机具,检测仪器,安全防护设施及用具等,均应符合试运转的要求.3,对大型,复杂和精密设备,应编制试运转方案或试运转作规程.4,参加试运转人员,应熟悉设备的构造,性能,设备技术文件,并应掌握作规程及试运转作.5,设备及周围环境应清扫干净,设备附近不得进行有粉尘的或噪音较大的作业.二, 设备试运转应包括下列内容和步骤:1,电气(仪器)纵控制系统及仪表的调整实验.2,润滑,液压,气(汽)动,冷却和加热系统的检查和调整试验.3,机械和各系统联合调整试验.4,空负荷试运转,应在上述1 至3项调整试验合格后进行.三, 电气及作控制系统调整试验应符合下列要求:1,按电气原理图和安装接线图进行,设备内部接线和外部接线应正确无误.2,按电源的类型,等级和容量,检查或调试其断流容量,熔断器容量,过压,欠压,过流保护等,检查或调试内容均应符合其规定值.3,按设备使用说明书有关电气系统调整方法和调试要求,用模拟作检查其工艺动作,指示,讯号和联锁装置应正确,灵敏和可靠.4,经上述1 至3项检查或调整后,方可进行机械与各系统的联合调整试验.四, 润滑系统调试应符合下列要求:1,系统清洗后,其清洁度经检查应符合规定.2,按润滑油(剂)性质及供给方式,对需要润滑的部位加注润滑剂;油(剂)性能,规格和数量均应符合设备使用说明书的规定.4,干油集中润滑装置各部位的运动应均匀,平稳,无卡滞和不正常声响;给油量在5个工作循环中,每个给油孔,每次最大给油量的平均值,不低于说明书规定的调定值.5,稀油集中润滑系统,应按说明书检查和调整下列各项目:1,油压过载保护;2,油压与主机启动和停机的联锁;3,油压低压报警停机讯号;4,油过滤器的压差讯号;5,油冷却器工作和停止的油温整定值的调整;6,油温过高报警信号.系统在公称压力下无渗漏现象.五, 液压系统调试应符合下列要求:1,系统在充液前,其清洁度应符合规定.2,所充液压油(液)的规格,品种及特性等均应符合图纸和说明书的规定;充液时应进行多次开启排气口,把空气排除干净.3,系统应进行压力试验,系统的油马达,伺服阀,比例阀,压力传感器,压力继电器和蓄能器等,均不得参与试压.试压时应先缓慢升压到表12的规定值,保持压力10min,然后降至公称压力,检查焊缝,接口和密封处等,均不得有渗漏现象.液压试验压力表12系统公称压力P(Mpa)≤1616～31.5>31.5试验压力1.5P1.25P1.15P4,启动液压泵,进油(液)压力应符合说明书的规定;泵进口油温不得大于60℃,且不得低于15 ℃;过滤器不得入空气,调整溢流阀(或调压阀)应使压力逐渐升高到工作压力为止.升压中应多次开启系统放气口将空气排除. 5,应按说明书规定调整安全阀,保压阀,压力继电器,控制阀,蓄能器和溢流阀等液压元件,其工作性能应符合规定,且动作正确,灵敏和可靠.6,液压系统的活塞(柱塞),滑块,移动工作台等驱动件,在规定的行程和速度范围内,不应有振动,爬行和停滞现象;换向和卸压不得有不正常的冲击现象.7,系统的油(液)路应通畅.经上述调试后方可进行空负荷试运转.六, 机械和各系统联合调试应符合下列要求:1,设备及其润滑,液压,气(汽)动,冷却,加热和电气及控制等系统,均应单独调试检查并符合要求.2,联合调试应按要求进行;不宜用模拟方法代替.3,联合调试应由部件开始至组件,至单机,直至整机,按说明书和生产作程序进行,并应符合下列要求:①,各转动和移动部分,用手盘动,应灵活,无卡滞现象.②,安全装置(安全联锁),紧急停机和制动(大型关键设备无法进行此项试验者,可用模拟试验代替),报警讯号等经试验应正确,灵敏,可靠.③,各种手柄作位置,按扭,控制显示和讯号等,应于实际动作及其运动方向相符;压力,温度,流量等仪表,仪器指示均应正确,灵敏,可靠.④,应按有关规定调整往复运动部件的行程,变速和限位;在整个行程上其运动应平稳,不应有振动,爬行和停滞现象;换向不得有不正常的声响.⑤,主运动和进给运动机构均应进行各级速度(低,中,高)的运转试验.其启动,运转,停止和制动,在手控,半自动化控制和自动化控制下,均应正确,可靠,无异常现象.七, 设备空负荷试验运转应符合下列要求:1,应按本规范第1.13.5条规定机械与各系统联合调试合格后,方可进行空负荷试运转.2,应按说明书及有关规定的空负荷试验的工作规范和作程序,试验各运动机构的启动,其中对大功率机组,不得频繁启动,启动时间间隔应按有关规定执行;变速,换向,停机,制动和安全连锁等动作,均应正确,灵敏,可靠.其中连续运转时间和断续运转时间无规定时,应按各类设备安装验收规范的规定执行.3,空负荷试运转中,应进行下列各项检查,并应作实测记录:①,技术文件要求测量的轴承振动和轴的窜动不应超过规定.②,齿轮副,链条与链轮啮合平稳,无不正常的噪声和磨损.③,传动皮带不应打滑,平皮带跑偏量不应超过规定.④,一般滑动轴承温升不应超过35℃,最高温度不应超过80℃;导轨温升不应超过15℃,最高温度不应超过100℃.⑤,油箱油温最高不得超过60℃.⑥,润滑,液压,气(汽)动等各辅助系统的工作应正常,无渗漏现象.⑦,各种仪表应正常工作.⑧,有必要和条件时,可进行噪声测量,并应符合规定.八,空负荷试运转结束后,应立即作下列工作:1,切断电源和其他动力来源.2,进行必要的放气,排水或排污及必要的防锈涂油.3,对蓄能器和设备内有余压的部分进行卸压.4,按各类设备安装规范的规定,对设备几何精度进行必要的复查;紧固部分进行复紧.5,设备空负荷试运转后,应对润滑剂的清洁度进行检查,清洗过滤器;需要时可更换新油.6,拆除调试中临时的装置;装好试运转中临时拆卸的部件或附属装置.7,清理现场及整理试运转的各项记录.。

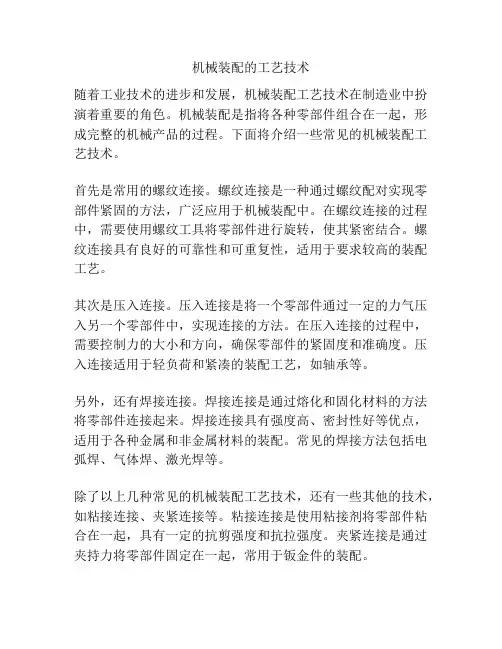

机械装配的工艺技术随着工业技术的进步和发展，机械装配工艺技术在制造业中扮演着重要的角色。

机械装配是指将各种零部件组合在一起，形成完整的机械产品的过程。

下面将介绍一些常见的机械装配工艺技术。

首先是常用的螺纹连接。

螺纹连接是一种通过螺纹配对实现零部件紧固的方法，广泛应用于机械装配中。

在螺纹连接的过程中，需要使用螺纹工具将零部件进行旋转，使其紧密结合。

螺纹连接具有良好的可靠性和可重复性，适用于要求较高的装配工艺。

其次是压入连接。

压入连接是将一个零部件通过一定的力气压入另一个零部件中，实现连接的方法。

在压入连接的过程中，需要控制力的大小和方向，确保零部件的紧固度和准确度。

压入连接适用于轻负荷和紧凑的装配工艺，如轴承等。

另外，还有焊接连接。

焊接连接是通过熔化和固化材料的方法将零部件连接起来。

焊接连接具有强度高、密封性好等优点，适用于各种金属和非金属材料的装配。

常见的焊接方法包括电弧焊、气体焊、激光焊等。

除了以上几种常见的机械装配工艺技术，还有一些其他的技术，如粘接连接、夹紧连接等。

粘接连接是使用粘接剂将零部件粘合在一起，具有一定的抗剪强度和抗拉强度。

夹紧连接是通过夹持力将零部件固定在一起，常用于钣金件的装配。

在机械装配的过程中，还需要使用一些工具和设备，如扳手、扭力扳手、压力机、焊接设备等。

合理选择和使用这些工具和设备，可以有效提高装配工艺的效率和质量。

总之，机械装配工艺技术在制造业中起着至关重要的作用。

合理选择和应用不同的装配工艺技术，可以将各种零部件高效、精确地组装在一起，形成完整的机械产品。

这不仅对制造业的发展具有重要意义，也对提高产品质量和生产效率起到积极的推动作用。

机械装配是制造业中的重要环节，其工艺技术的发展和应用对产品质量、生产效率以及工厂的竞争力具有重要影响。

本文将继续探讨机械装配的工艺技术，并介绍一些与其相关的策略和趋势。

一、工艺技术的选择和优化在机械装配过程中，选择合适的工艺技术对于产品质量和装配效率至关重要。
