第六章偏心受压构件承载力计算题1. （矩形截面大偏压）已知荷载设计值作用下的纵向压力N 600KN ,弯矩M 180KN • m,柱截面尺寸b h 300mm 600mm，a$ a$ 40mm，混凝土强度等级为 C30, f c=14.3N/mm2，钢筋用HRB335级，f y=f y=300N/mm2,b 0-550，柱的计算长度I。

3.0m，已知受压钢筋A 402mm2（£尘1&|）,求：受拉钢筋截面面积A s。

2. （矩形不对称配筋大偏压）已知一偏心受压柱的轴向力设计值N = 400KN,弯矩M = 180KN- m,截面尺寸b h 300mm 500m , a s a s40mm ,计算长度 l° = 6.5m,混凝土等级为C30 ,f c=14.3N/mm 2,钢筋为 HRB335 , , f y f y300N/mm2，采用不对称配筋，求钢筋截面面积。

3. （矩形不对称配筋大偏压）已知偏心受压柱的截面尺寸为b h 300mm 400mm ,混凝土为C25级， f c=11.9N/mm 2,纵筋为HRB335级钢，f y f y300N / mm2,轴向力N，在截面长边方向的偏心距e。

200mm。

距轴向力较近的一侧配置4「16纵向钢筋A'S804mm2,另一侧配置2十20纵向钢筋A S628mm2,a s a s' 35mm,柱的计算长度1。

= 5m。

求柱的承载力N。

4. （矩形不对称小偏心受压的情况）某一矩形截面偏心受压柱的截面尺寸b h 300mm 500mm,计算长度I0 6m, a s a s 40mm,混凝土强度等级为 C30, f c=14.3N/mm2, 1 1.0 ,用 HRB335 级钢筋，f y=f y =300N/mm 2,轴心压力设计值 N = 1512KN,弯矩设计值 M = 121.4KN • m,试求所需钢筋截面面积。

《混凝土结构基本原理》试验课程作业L ENGINEERING试验报告试验课教师林峰姓名学号手机号任课教师顾祥林《混凝土结构基本原理》试验课程作业L ENGINEERING大偏心受压柱试验报告试验名称大偏心受压柱试验试验课教师林峰姓名学号手机号任课教师日期2014年11月18日1. 试验目的通过试验了解大偏心受压柱破坏的全过程，掌握测试混凝土受压构件基本性能的试验方法。

同时巩固大偏心受压柱承载力的计算方法，并通过对理论值和试验值的比较加深对混凝土基本原理的理解。

2. 试件设计2.1 材料和试件尺寸混凝土：C20钢筋：使用I 级钢筋作为箍筋，II 级钢筋作为纵筋 试件尺寸（矩形截面）：b ×h ×l=120×120×870mm 详细尺寸见图1大偏心受压柱配筋图2.2 试件设计（1）试件设计的依据为减少“二阶效应”的影响，将试件设计为短柱，即控制l 0/h ≤5。

通过调整轴向力的作用位置，即偏心距e 0,使试件的破坏状态为大偏心受压破坏。

（2）试件参数如表1表1 试件参数表 试件尺寸（矩形截面） b ×h ×l=120×120×870mm 纵向钢筋（对称配筋） 412箍筋Φ6@100（2） 纵向钢筋混凝土保护层厚度 15mm 配筋图 图1 偏心距e 0100mm12020080135135505050087020020022113 8@504 6@100150200501206φ124φ123 8@504φ121201201-12-23 8@503 8@50 4双向钢丝网2片 4双向钢丝网2片 尺寸170x908@508@506@100图1 大偏心受压柱配筋图（3）试件承载力估算 N c =α1f c bh 0ζN c e=α1f c bh 02ζ(1-0.5ζ) + f y ’ A s ’(h 0-a s ’) e=e 0+0.5h-a s不妨令：A=2f 20c 1bh α, B=）（00c 1-e f h bh α, C=)(f -0y '-''s s h A α 从而有：AAC24B B -2-+=ξ得出本次试验试件的极限承载力的预估值为：Ncu=87.71kN 详细计算过程见附录12.3 试件的制作根据《普通混凝土力学性能试验方法标准》GB/T 50081-2002规定， 成型前，试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。

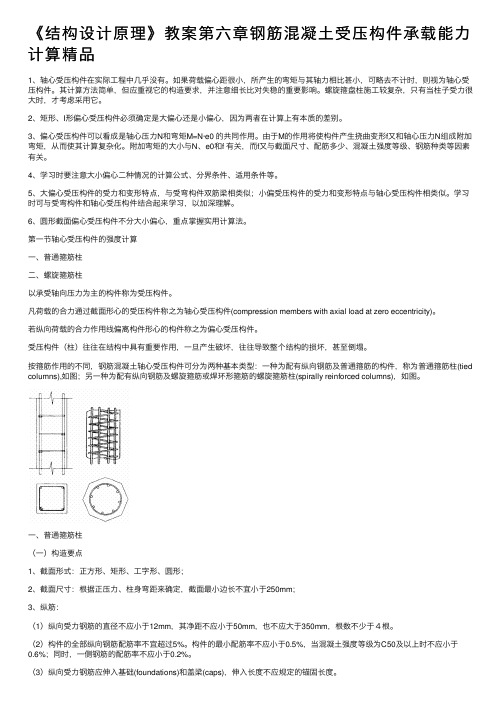

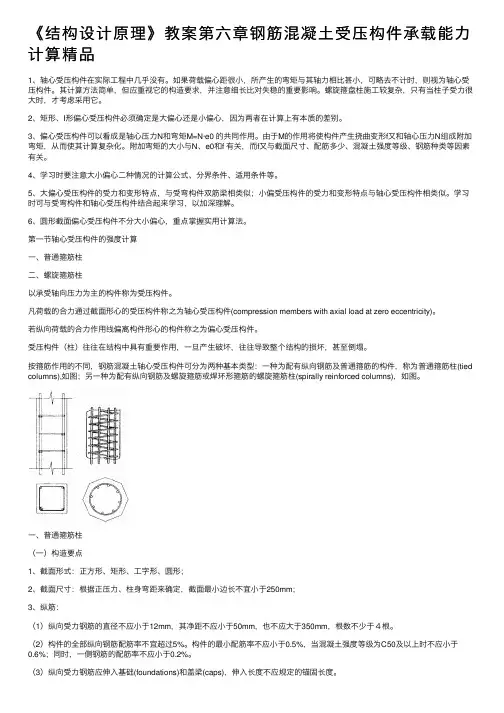

《结构设计原理》教案第六章钢筋混凝⼟受压构件承载能⼒计算精品1、轴⼼受压构件在实际⼯程中⼏乎没有。

如果荷载偏⼼距很⼩，所产⽣的弯矩与其轴⼒相⽐甚⼩，可略去不计时，则视为轴⼼受压构件。

其计算⽅法简单，但应重视它的构造要求，并注意细长⽐对失稳的重要影响。

螺旋箍盘柱施⼯较复杂，只有当柱⼦受⼒很⼤时，才考虑采⽤它。

2、矩形、I形偏⼼受压构件必须确定是⼤偏⼼还是⼩偏⼼，因为两者在计算上有本质的差别。

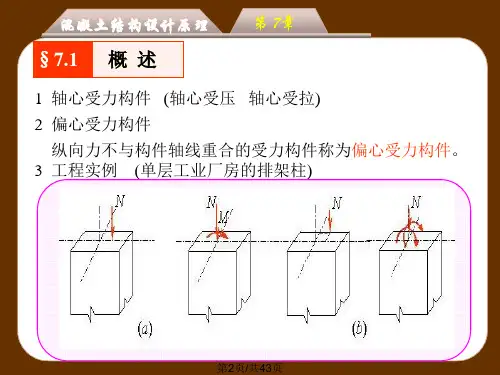

3、偏⼼受压构件可以看成是轴⼼压⼒N和弯矩M=N·e0 的共同作⽤。

由于M的作⽤将使构件产⽣挠曲变形f⼜和轴⼼压⼒N组成附加弯矩，从⽽使其计算复杂化。

附加弯矩的⼤⼩与N、e0和f 有关，⽽f⼜与截⾯尺⼨、配筋多少、混凝⼟强度等级、钢筋种类等因素有关。

4、学习时要注意⼤⼩偏⼼⼆种情况的计算公式、分界条件、适⽤条件等。

5、⼤偏⼼受压构件的受⼒和变形特点，与受弯构件双筋梁相类似；⼩偏受压构件的受⼒和变形特点与轴⼼受压构件相类似。

学习时可与受弯构件和轴⼼受压构件结合起来学习，以加深理解。

6、圆形截⾯偏⼼受压构件不分⼤⼩偏⼼，重点掌握实⽤计算法。

第⼀节轴⼼受压构件的强度计算⼀、普通箍筋柱⼆、螺旋箍筋柱以承受轴向压⼒为主的构件称为受压构件。

凡荷载的合⼒通过截⾯形⼼的受压构件称之为轴⼼受压构件(compression members with axial load at zero eccentricity)。

若纵向荷载的合⼒作⽤线偏离构件形⼼的构件称之为偏⼼受压构件。

受压构件（柱）往往在结构中具有重要作⽤，⼀旦产⽣破坏，往往导致整个结构的损坏，甚⾄倒塌。

按箍筋作⽤的不同，钢筋混凝⼟轴⼼受压构件可分为两种基本类型：⼀种为配有纵向钢筋及普通箍筋的构件，称为普通箍筋柱(tied columns),如图；另⼀种为配有纵向钢筋及螺旋箍筋或焊环形箍筋的螺旋箍筋柱(spirally reinforced columns)，如图。
