RFID天线的设计要领及常见步骤讲解

射频识别设备天线布局与安装的方法与技巧射频识别（RFID）技术作为一种非接触式自动识别技术，广泛应用于物流、零售、制造等领域。

而射频识别设备的天线布局与安装对于系统的性能和稳定性至关重要。

本文将从天线布局的原则、安装的技巧以及常见问题的解决方法等方面进行探讨。

一、天线布局的原则1. 距离原则：天线之间的距离应根据实际情况进行合理布置。

一般来说，天线之间的距离应大于其工作频率的波长，以避免干扰和互相干涉。

同时，天线与被识别物体之间的距离也需要考虑，以确保能够正常读取标签信息。

2. 方向原则：天线的方向应根据被识别物体的特点和布局进行选择。

如果被识别物体呈线性排列，可以选择线性天线进行布局；如果被识别物体呈散布状，可以选择扇形天线进行布局。

同时，天线的方向也需要考虑与其他电磁设备的干扰问题，尽量避免干扰源的方向与天线方向重合。

3. 高度原则：天线的高度应根据被识别物体的高度和天线的工作频率进行选择。

一般来说，天线的高度越高，识别范围越广，但也会增加多径效应和干扰的可能性。

因此，在实际布局中需要综合考虑天线高度与识别范围之间的平衡。

二、安装的技巧1. 天线定位：在安装天线时，需要选择合适的位置。

一般来说，天线应尽量远离金属物体和其他电磁设备，以减少干扰。

同时，天线的安装位置也需要考虑被识别物体的特点，尽量选择在被识别物体易于经过的位置。

2. 天线调整：安装完毕后，需要进行天线的调整和校准。

首先，通过天线测试仪等工具检测天线的工作状态，确保其正常工作。

然后，根据实际情况进行天线的调整，包括调整天线的角度、方向和高度等参数，以获得最佳的识别效果。

3. 天线保护：为了确保天线的正常工作和寿命，需要进行适当的保护。

可以在天线周围设置防护罩或防护网，以防止物体碰撞或其他外力对天线的损坏。

同时，定期对天线进行清洁和维护，以保持其良好的工作状态。

三、常见问题的解决方法1. 多径效应：多径效应是指射频信号在传播过程中经过多条路径到达接收器，导致信号干扰和衰减。

rfid天线设计原理
RFID（射频识别）天线设计的主要原理涉及射频工程和天线理论。

以下是一些基本原理：
* 共振频率：RFID系统中的天线应该共振于RFID标签工作的频率。

这通常是通过天线的物理尺寸和形状来实现的。

* 天线类型：天线类型包括标签天线和阅读器天线。

常见的天线类型包括螺旋天线、贴片天线、和线圈天线。

选择合适的天线类型取决于应用需求和使用环境。

* 阻抗匹配：天线的阻抗应该与RFID读写器的输出阻抗匹配，以确保最大功率传输。

通常，天线设计需要调整天线的电感和电容来实现阻抗匹配。

* 方向性：天线的方向性也是一个重要考虑因素。

有些应用需要全向性天线，而其他应用可能需要更为定向的天线。

* 极化：天线的极化应该与RFID标签的极化方向匹配。

通常，线性极化较为常见，但在某些应用中，如在金属表面上使用时，可能需要圆极化天线。

* 损耗：天线的损耗对系统性能有影响。

天线设计应该尽量降低损耗，以提高效率。

* 射频功率：天线设计需要考虑RFID系统的射频功率要求，以确保足够的信号强度用于标签的激活和通信。

天线设计是一个复杂的工程领域，需要深入理解射频工程和电磁场理论。

在设计过程中，通常需要使用模拟工具和测量设备，以优化天线的性能。

1。

用于RFID系统的天线设计RFID（无线射频识别）技术是一种非接触式的自动识别技术，通过无线电波传输信息，实现物品的自动识别和追踪。

RFID系统主要由标签和阅读器组成，而天线则是连接标签和阅读器的关键组件。

天线的设计对于RFID系统的性能和可靠性有着至关重要的影响。

RFID系统通过无线电波进行通信，通常使用的是56 MHz的频率。

标签内置天线，用于接收来自阅读器的信号，并将信号传输到芯片中。

阅读器则通过天线发送信号，同时接收来自标签的信号。

图像处理技术也常常被用于RFID系统，以识别和解析标签上的信息。

天线设计是RFID系统设计的关键部分，主要包括以下步骤：方案选择：首先需要确定天线的类型和结构，根据应用场景的不同，可以选择不同的天线方案。

参数确定：在设计过程中，需要确定的参数包括天线的频率、增益、阻抗、波束宽度等。

这些参数的计算和选择将直接影响天线的性能。

设计仿真：利用仿真软件对设计进行模拟和分析，以验证设计的可行性和性能。

实验验证：制作样品，进行实际测试，以验证设计的有效性和可靠性。

在RFID系统的天线设计中，可能会遇到以下技术难题：阻抗匹配：天线与标签和阅读器之间的阻抗匹配是影响信号传输的重要因素。

如果阻抗不匹配，将会导致信号传输效率降低，甚至无法传输。

信号噪声比较：在复杂的电磁环境中，信号可能会受到各种噪声的干扰，如何提高天线的信噪比是一个关键问题。

针对以上技术难题，以下是一些可能的解决方案：采用全向波瓣天线或圆形天线：这些类型的天线具有较好的阻抗匹配特性，可以有效提高信号传输效率。

优化天线结构：通过改变天线的结构，可以改善天线的电气性能，减少信号噪声的影响。

使用滤波技术：滤波技术可以有效地抑制噪声，提高信号的信噪比。

天线设计在RFID系统中具有至关重要的地位。

正确的天线设计可以保证RFID系统的高性能和可靠性，进而广泛应用于供应链管理、门禁系统、支付系统等领域。

本文介绍了RFID系统和天线的基本原理、设计流程以及可能遇到的技术难题和解决方案。

RFID电子标签天线设计指南之详细讲解1 引言射频识别是一种使用射频技术的非接触自动识别技术，具有传输速率快、防冲撞、大批量读取、运动过程读取等优势，因此，RFID 技术在物流与供应链管理、生产管理与控制、防伪与安全控制、交通管理与控制等各领域具有重大的应用潜力。

目前，射频识别技术的工作频段包括低频、高频、超高频及微波段，其中以高频和超高频的应用最为广泛。

2 RFID技术原理RFID系统主要由读写器(target)、应答器(RFID标签)和后台计算机组成，其中，读写器实现对标签的数据读写和存储，由控制单元、高频通信模块和天线组成，标签主要由一块集成电路芯片及外接天线组成，其中电路芯片通常包含射频前端、逻辑控制、存储器等电路。

标签按照供电原理可分为有源(acTIve)标签、半有源(semiacTIve)标签和无源(passive)标签，无源标签因为成本低、体积小而备受青睐。

RFID系统的基本工作原理是：标签进入读写器发射射频场后，将天线获得的感应电流经升压电路后作为芯片的电源，同时将带信息的感应电流通过射频前端电路变为数字信号送入逻辑控制电路进行处理，需要回复的信息则从标签存储器发出，经逻辑控制电路送回射频前端电路，最后通过天线发回读写器。

3 RFID系统中的天线从RFID技术原理上看，RFID标签性能的关键在于RFID标签天线的特点和性能。

在标签与读写器数据通信过程中起关键作用是天线，一方面，标签的芯片启动电路开始工作，需要通过天线在读写器产生的电磁场中获得足够的能量;另一方面，天线决定了标签与读写器之间的通信信道和通信方式。

因此，天线尤其是标签内部天线的研究就成为了重点。

3.1 RFID系统天线的类别按RFID标签芯片的供电方式来分，RFID标签天线可以分为有源天线和无源天线两类。

有源天线的性能要求较无源天线要低一些，但是其性能受电池寿命的影响很大：无源天线能够克服有源天线受电池限制的不足，但是对天线的性能要求很高。

一种RFID 读写器天线的设计与分析随着无线电频率识别技术（RFID）的广泛应用，RFID 读写器的设计与开发已经成为了一个热门话题。

RFID 读写器是一个能够与标签通信，并获取标签信息的设备。

其中，天线是RFID 读写器的重要组成部分之一，它对读写器的性能和工作效率有着重要的影响。

在本文中，我们将介绍一种RFID 读写器天线的设计与分析过程。

首先，我们需要了解RFID 天线的基本原理和性能指标，其次，介绍天线的设计考虑因素，然后设计实验以验证天线性能，并最后在实验结果的基础上对天线性能进行分析。

一、RFID 天线的基本原理和性能指标RFID 系统由两个部分组成：读写器和标签。

读写器通过发送射频信号，激发标签中的天线产生电磁波，并通过标签内的芯片进行通信。

因此，天线的设计对于RFID 系统的性能具有重要的影响。

天线的性能通常可以通过以下指标来衡量：（1）增益：表示天线将发射功率的多少倍转化为辐射功率的能力。

增益的单位为分贝（dB）。

（2）带宽：表示天线在一个频率范围内工作的能力。

带宽的单位为赫兹（Hz）。

（3）阻抗匹配：表示天线在特定频率下的输入阻抗。

阻抗匹配越好，天线的效率和性能就越高。

二、天线的设计考虑因素当设计RFID 天线时，需要考虑以下因素：（1）频率范围：由于RFID 系统可用的频率有多个不同的频段，因此需要考虑要设计天线的频率范围。

（2）波束宽度：波束宽度是指天线在垂直方向上的辐射范围。

选择适当的波束宽度可以使天线达到更好的定向性能。

（3）天线形状：天线的形状也会影响其性能。

例如，有些形状的天线会有特定的增益和辐射特性。

（4）天线材料：天线材料应具有较低的电导率和介电常数。

（5）尺寸：天线的尺寸也是设计中需要考虑的一个重要因素。

三、实验设计在实验中，我们使用ANSYS HFSS（High-Frequency Structure Simulator）软件来设计RFID 天线。

首先，我们需要确定天线频率范围。

RFID天线制造方法RFID天线是一种用于无线识别与跟踪技术的核心部件，它可以通过无线电信号与读取器进行通信，实现数据的传输。

RFID天线制造方法是指从设计到生产的一系列过程，其中包括天线结构设计、材料选取、工艺流程确定等环节。

接下来，我们将详细介绍RFID天线的制造方法。

首先，RFID天线的结构设计是RFID天线制造方法的重要环节之一、天线的结构类型主要有PCB、线圈和微带天线。

PCB（Printed Circuit Board，印刷电路板）是常见的天线结构类型，它一般由铜箔或其他导电材料制作而成。

线圈结构是由金属线圈绕成的，通过可变电感与外部设备进行通信。

微带天线则是利用微带传输线作为辐射单元，封装在绝缘基板上。

结构设计要根据具体应用需求进行选择。

其次，RFID天线的材料选取也是RFID天线制造方法的关键步骤之一、材料主要分为导电材料和绝缘材料两大类。

导电材料一般选择具有优良导电性的金属，如铜、铝等。

绝缘材料则可以选择PET、FR-4等常见的绝缘材料，用于制作天线的基底。

材料的选择要考虑天线的性能和成本等因素。

接下来，RFID天线的制造方法还包括工艺流程的确定。

一般来说，制造RFID天线的工艺流程包括以下几个步骤：1.材料准备：包括导电材料和绝缘材料的采购和预处理。

导电材料需要进行切割和铺设，绝缘材料需要进行切割和扩展。

2.设计绘制：根据天线结构设计绘制天线的布局图和生产图。

这一步可以使用CAD软件进行设计和绘制。

3.制作基底：将绝缘材料切割成合适的尺寸，并通过印刷等工艺将布局图转移到基底上。

4.制作导电部分：将导电材料进行成型，如将铜箔压贴在基底上，并通过蒸发或镀覆等工艺进行金属化处理。

5.电路连接：将RFID芯片与天线连接，在PCB天线中通过焊接或PAD连接等方式实现。

6.测试和调试：对制作好的天线进行测试和调试，确保其性能符合要求。

最后，制造完成的RFID天线需要进行质量检验和包装等环节。

RFID标签天线及读写器设计制造RFID（Radio Frequency Identification）技术是一种使用无线电频率进行数据传输和识别的技术。

它通过将信息存储在RFID标签中，然后使用RFID读写器来读取和写入标签上的数据。

在RFID系统中，天线是非常重要的组成部分，它负责将无线电信号传输到标签并接收标签返回的响应信号。

因此，合理设计和制造RFID标签天线及读写器对于正确识别和读取标签上的信息至关重要。

首先，我们先来看一下RFID标签天线的设计制造。

RFID标签天线通常由导电材料制成，如铜、铝或银，以便良好地传导电流。

RFID标签天线的形状可以是圆形、方形、矩形等，具体的形状取决于应用场景和具体需求。

通常，天线的长度（L）和宽度（W）是设计时需要考虑的重要参数，它们的选择会直接影响到天线的电性能和尺寸。

在设计RFID标签天线时，关键的参数是标签的工作频率。

RFID系统通常采用不同的频段来工作，其中常用的频率包括LF（低频，125 kHz）、HF（高频，13.56 MHz）、UHF（超高频，860-960 MHz）和Microwave（微波，2.45 GHz）。

不同的频段对应着不同的天线尺寸和工作特性。

例如，LF和HF 频段的RFID天线通常较小，而UHF频段的RFID天线通常较大。

此外，天线的劈尔因子（Q factor）也是一个非常重要的参数，它决定了天线的性能和带宽。

一般来说，RFID标签天线的制造过程包括选择导电纸、绘制天线图案、进行蚀刻和测量等步骤。

在选择导电纸时，需要考虑其电导率、厚度和柔韧性等因素。

绘制天线图案时，可以使用传统的印刷技术，如喷墨打印或丝网印刷，以及先进的微细加工技术，如电子束曝光或激光刻蚀。

蚀刻过程是将标签天线图案转移到导电材料上的关键步骤，它可以使用湿式蚀刻或干式蚀刻等方法进行。

最后，需要使用测试设备对标签天线的电性能进行测量和调整，以确保其符合设计要求。

RFID电子标签天线设计指南之详细讲解1引言射频识别是一种使用射频技术的非接触自动识别技术，具有传输速率快、防冲撞、大批量读取、运动过程读取等优势，因此，RFID技术在物流与供应链管理、生产管理与控制、防伪与安全控制、交通管理与控制等各领域具有重大的应用潜力。

目前，射频识别技术的工作频段包括低频、高频、超高频及微波段，其中以高频和超高频的应用最为广泛。

2RFID技术原理RFID系统主要由读写器（target）、应答器（RFID标签）和后台计算机组成，其中，读写器实现对标签的数据读写和存储，由控制单元、高频通信模块和天线组成，标签主要由一块集成电路芯片及外接天线组成，其中电路芯片通常包含射频前端、逻辑控制、存储器等电路。

标签按照供电原理可分为有源（acTIve）标签、半有源（semiacTIve）标签和无源（passive）标签，无源标签因为成本低、体积小而备受青睐。

RFID系统的基本工作原理是：标签进入读写器发射射频场后，将天线获得的感应电流经升压电路后作为芯片的电源，同时将带信息的感应电流通过射频前端电路变为数字信号送入逻辑控制电路进行处理，需要回复的信息则从标签存储器发出，经逻辑控制电路送回射频前端电路，最后通过天线发回读写器。

3RFID系统中的天线从RFID技术原理上看，RFID标签性能的关键在于RFID标签天线的特点和性能。

在标签与读写器数据通信过程中起关键作用是天线，一方面，标签的芯片启动电路开始工作，需要通过天线在读写器产生的电磁场中获得足够的能量；另一方面，天线决定了标签与读写器之间的通信信道和通信方式。

因此，天线尤其是标签内部天线的研究就成为了重点。

3.1 RFID系统天线的类别按RFID标签芯片的供电方式来分，RFID标签天线可以分为有源天线和无源天线两类。

有源天线的性能要求较无源天线要低一些，但是其性能受电池寿命的影响很大：无源天线能够克服有源天线受电池限制的不足，但是对天线的性能要求很高。

RFlD读写器天线设计中比较实用的方法射频识别技术（RadiOFreqUenCyIdentifiCatiOn,缩写RFID）,射频识别技术是20 世纪90年代开始兴起的一种自动识别技术，射频识别技术是一项利用射频信号通过空间耦合（交变磁场或电磁场）实现无接触信息传递并通过所传递的信息达到识别Ll的的技术C RFlD应用将继续以供应物流领域为主，在这个领域用RFlD 收发器进行包括各种各样的可移动货物/产品的记录和跟踪，在RFlD收发器（信用卡大小的塑料/纸标签，内含芯片、射频部分和天线）上的必要存储将继续成为主要的应用。

另外的一个可能应用就是将收发器标签贴到纺织品、药品包装或者其至是单个药盒内。

然而，未来RFID 还将被用在如地方公共交通、汽车遥控钥匙、传送轮胎气压以及在移动电话等领域内。

本文主要通过实际工作中对于各种RFlD读写系统的对比,总结研究RFID读写器天线设讣中比较实用的方法。

1实际RFID天线设计主要考虑物理参量磁场强度磁场强度是线圈安匝数的一个表征量，反映磁场的源强弱。

磁感应强度则表示磁场源在特定环境下的效果。

打个不恰当的比方，你用一个固定的力去移动一个物体，但实际对物体产生的效果并不一样，比如你是借助于工具的，也可能你使力的位置不同或方向不同。

对你来说你用了一个确定的力。

而对物体却有一个实际的感受，你作用的力好比磁场强度，而物体的实际感受好比磁感应强度。

它定义为磁通密度[1]B除以真空磁导率μθ再减去磁化强度μ,即-μH为矢量。

这样，在恒定磁场中磁场强度的闭合环路积分仅与环路所链环的传导电流IC有关而不含束缚分子电流。

运动的电荷或者说电流会产生磁场，磁场的大小用磁场强度来表示。

RFID天线的作用距离，与天线线圈电流所产生的磁场强度紧密相关。

圆形线圈的磁场强度（在近场耦合有效的前提下，近场耦合有效与否的判断在节）可用式（1）进行计算：H=I ・ N ・ R∖∕[2（R7十分）'] （1）式中：H是磁场强度；I是电流强度；N为匝数：R为天线半径；X为作用距离。

rfid 标签天线设计步骤与实现方法RFID 标签是RFID 应用技术的主要组成部分，RFID 标签的性能通常决定整个应用技术方案的有效性和实施性，因此RFID 技术的实施中大多以解决RFID 标签性能为主导。

标签的组成可分为芯片和天线两大组成部分，标签的性能及其性能分析也是从这两个组成部分展开。

然而在芯片型号定型后，天线的性能及与芯片的匹配性也就决定了标签的性能，因此天线的设计为标签设计主题部分。

目前关于RFID 标签天线的设计已有较多的文献，但很少关于标签实际应用中复杂材料环境下的设计与测量的文献。

本文着重介绍了复杂材料环境条件下进行天线的设计与测量方法，并结合工程实施例加以说明。

2 RFID 标签天线设计理论RFID 标签天线的设计通常指在给定天线工艺条件下，针对具体应用要求，在规定尺寸范围内进行设计与芯片相匹配的天线。

在实际设计工程中主要解决规定的尺寸范围及工作环境件下天线的输入阻抗与芯片在工作频段达到共轭匹配。

除了天线阻抗匹配设计外，还要关注天线辐射效率、极化方向及辐射方向图等参数。

2.1 天线的基础知识天线是一种能量转换装置，即把导行波与空间辐射波相互转换的装置。

天线周围的场强分布一般都是离开天线距离和角坐标的函数，通常根据离开天线距离的不同，将天线周围的场区划分为感应场区、辐射近场区和辐射远场区。

图2.1 天线周围的场区图2.1（a）所示电尺寸小的偶极子天线其感应场区的外边界是λ/2π。

这里，λ是指工作波长。

图2.1（b）所示电尺寸大的孔径天线的辐射场区又分为近场区和远场区。

天线一般都有两方面的特性：电路特性（输入阻抗、效率、频带宽度、匹配程度等）和辐射特性（方向图、增益、极化、相位等）。

天线的测量就是用实验方法测定和检验天线这些参数特性。

2.2 标签天线设计的一般步骤根据设计要求（标签尺寸、工作频带、匹配芯片、应用条件等由要求提出），确定设计方案及目标参数，建立天线模型，并对天线模型进行仿真计算。

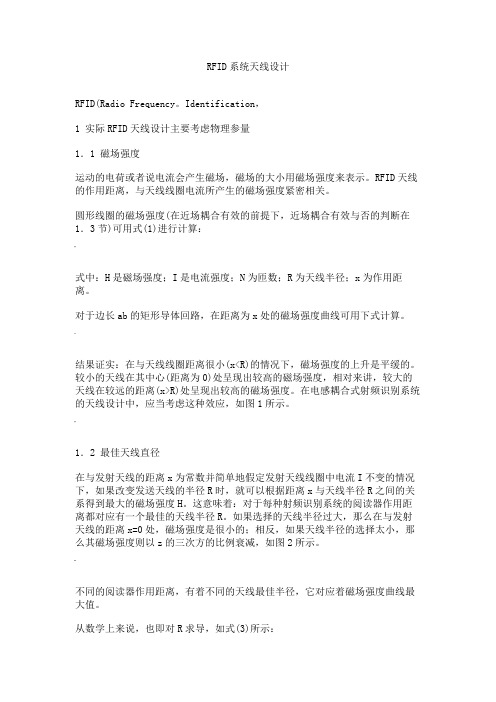

RFID系统天线设计RFID(Radio Frequency。

Identification，1 实际RFID天线设计主要考虑物理参量1．1 磁场强度运动的电荷或者说电流会产生磁场，磁场的大小用磁场强度来表示。

RFID天线的作用距离，与天线线圈电流所产生的磁场强度紧密相关。

圆形线圈的磁场强度(在近场耦合有效的前提下，近场耦合有效与否的判断在1．3节)可用式(1)进行计算：式中：H是磁场强度；I是电流强度；N为匝数；R为天线半径；x为作用距离。

对于边长ab的矩形导体回路，在距离为x处的磁场强度曲线可用下式计算。

结果证实：在与天线线圈距离很小(x<R)的情况下，磁场强度的上升是平缓的。

较小的天线在其中心(距离为0)处呈现出较高的磁场强度，相对来讲，较大的天线在较远的距离(x>R)处呈现出较高的磁场强度。

在电感耦合式射频识别系统的天线设计中，应当考虑这种效应，如图1所示。

1．2 最佳天线直径在与发射天线的距离x为常数并简单地假定发射天线线圈中电流I不变的情况下，如果改变发送天线的半径R时，就可以根据距离x与天线半径R之间的关系得到最大的磁场强度H。

这意味着：对于每种射频识别系统的阅读器作用距离都对应有一个最佳的天线半径R。

如果选择的天线半径过大，那么在与发射天线的距离x=0处，磁场强度是很小的；相反，如果天线半径的选择太小，那么其磁场强度则以z的三次方的比例衰减，如图2所示。

不同的阅读器作用距离，有着不同的天线最佳半径，它对应着磁场强度曲线最大值。

从数学上来说，也即对R求导，如式(3)所示：从公式的零点中计算是拐点以及函数的最大值。

发射天线的最佳半径对应于最大期望阅读器的2孺值。

第二个零点的负号表示导1．3 近场耦合真正使用前面所提到的公式时，有效的边界条件为：d《R以及x<λ／2π，原因是当超出上述范围时，近场耦合便失去作用了，开始过渡到远距离的电磁场。

一个导体回路上的初始磁场是从天线上开始的。

RFID电子标签天线设计蚀刻天线的制作流程天线是一种以谐振技术配合电磁波形式，把射频信号辐射出去或接收进来的装置。

天线按工作频段可分为长波、短波、超短波以及微波天线等；按方向性可分为全向天线、定向天线等；按外形可分为线状天线、面状天线等。

在RFID系统中，天线分为标签用天线和读写器用天线两种情况，目前的RFID系统主要集中在LF、HF、UHF频段和SHF频段。

天线的原理和设计在LF、HF和UHF频段有着根本上的不同，天线的结构也有非常大的变化。

实质上，由于在LF和HF频段波长在数百米之遥，发射电磁波非常困难，近场区主要是通电螺线管式天线的磁场特性，基本上没有或只有极少分量电磁波的传播，天线的电磁波特性主要集中在UHF和微波频段。

以工作频段区分的电子标签主要特性与使用见参数表，频段划分低频长波段（LF）KHz高频短波（HF）MHz超高频分米波（UHF）MHz特高频微波（SHF）GHz典型频率12513.56430/9002.45以上天线原理磁场耦合电磁场耦合电磁波发射方向特性接近全方位接近全方位定向<=50度定向<=30度天线制作绕线式天线绕线/蚀刻蚀刻/冲压蚀刻/印刷天线材料自粘漆包线自粘线/铝铝/铜铝/导电油墨封装方式cob模块cob/直焊直焊/倒装倒装键合封装材料纸质/PVC纸质/胶片胶片胶片使用距离0.1-1.0M0.1-1.0M1-10M>=3.0M以上标签天线设计：使用天线的目的，是通过天线传输最大的能量进出标签芯片，这将需要设计精细的天线以提高性能，还要兼顾相连标签阻抗的匹配，通常输入阴抗是50欧姆。

为了增加传输距离和缩小天线尺寸，UHF天线的研究是重点。

标签天线特性会受到所识特体的形状、材质以及物理特性的影响，这都将直接影响天线的性能。

在进行标签天线设计的过程中，必须全面考虑以上因素。

同时，要提高标签灵敏度，就要设法提高标签的增益，增益高的天线又表现在尺寸较大。

因此，要适应小尺寸及低成本等要求，就非常必要研制各种加感UHF天线。

论文苑地ＴＨＥＳＩＳ◆的具体要求来权衡选定。

１．２贴片宽度Ｗ的选取在确定介质基板材料及其厚度ｈ后，应先确定单元宽度ｗ的尺寸。

ｗ的尺寸影响着微带天线的方向性函数，辐射电阻及输入阻抗，从而也就影响着频带宽度和辐射效率。

对于等效介电常数￡。

可以由一下公式计算，即矿一去（学（１）式中ｃ是光速，少是谐振频率。

１．３贴片单元长度Ｌ的确定矩形微带天线的长度Ｌ在理警上哆“％，但实际上由于边图３ｓ１１参数曲线图缘场的影响在设计Ｌ的尺寸是应从＾必中减去２业。

工－０．５九ｇ一２△三２仿真结果根据矩形微带贴片天线的设计理论，选取天线尺寸为：微带贴片宽度ｗ＝１８ｍｍ，长度Ｌ＝９７．９ｍｍＩ选取介电常数ｅｒ＝４．６的介质作为天线基板，厚度ｈ＝１．６ｍｍ·采用微带线馈电的方式，微带线的宽度为、ｊｌ，．２．７ｍｍ，天线结构如图２所示。

图２微带天线贴片结构根据图２的结构，采用仿真软件对天线进行仿真和优化。

图３为该天线的Ｓｌｌ参数曲线图，可以看出该天线很好的工作于频率９１５砌ｚ，其反射损耗值为彩．ｓ９６国，但是该天线阻抗带宽较窄，在ＶＳｗＲ也的条件下，带宽为加．３７５％。

３天线实验与测试微带天线有很多的制做方法，如腐蚀法，激光刻蚀法等。

由于条件有限，本人利用腐蚀的方法制作了一个天线。

经过测试，天线中心频率在９１５Ｍｈｚ左右，增益正常，辐射特性很好。

实物如图４所示。

测试如图５所示。

４结束语天线的设计对于心砷系统而言是一项非常关键的技术，本文设计了一种用于标签的９１５ＭＨｚ微带对称振子天线。

该天线有很强的实用性，为以后进一步研究以及工程应用打下了一定的基础。
