管道焊缝无损检测的综合方法结合及图像处理分析

管道焊缝无损检测的综合方法结合及图像处理分析管道焊缝无损检测是保证管道安全运行的重要环节，而综合方法结合及图像处理分析是确保检测结果准确可靠的关键步骤。

本文将从综合方法结合及图像处理分析两个方面进行探讨，以期为相关领域的研究和实践提供一定的参考和借鉴。

一、综合方法结合管道焊缝无损检测需要综合运用多种检测方法，以提高检测的准确性和全面性。

一般常用的方法包括超声波检测、射线检测、涡流检测等。

超声波检测具有高灵敏度、高分辨率和能够实现定量检测等优点，主要用于表面和内部缺陷的探测；射线检测则可以检测到管道焊缝中的各种内部缺陷，如气孔、夹渣等；涡流检测主要适用于金属表面裂纹的检测。

另外还可以利用磁粉探伤、光纤传感等方法进行辅助检测。

在实际检测过程中，综合运用这些方法是非常必要的。

可以先使用超声波检测对管道进行初步筛查，发现可疑区域后再使用射线或涡流检测进行确认，并且可以结合磁粉探伤来对发现的裂纹进行进一步确认。

通过多种方法的综合运用，可以提高检测的准确性和全面性，确保对管道焊缝的各种缺陷都能够有效地进行探测。

二、图像处理分析图像处理分析是管道焊缝无损检测中的重要环节，其主要作用是对检测到的数据进行分析和处理，以提取有效信息，为判定结果提供依据。

主要的图像处理分析方法包括图像增强、特征提取、缺陷定位等。

对检测到的图像进行增强处理，以提高图像的清晰度和对比度，使得图像中的细微特征能够更加清晰地呈现出来。

针对不同类型的缺陷，需要进行相应的特征提取。

对于裂纹缺陷，可以运用边缘检测和纹理分析等方法进行特征提取，以便对缺陷进行更为精确的识别和定位。

根据分析得到的特征信息，可以对缺陷进行定位，确定其大小、形状和位置等，为后续的评定和处理提供数据支持。

除了上述基本的图像处理分析方法，还可以结合人工智能、深度学习等技术进行自动化识别和处理。

可以利用卷积神经网络（CNN）对大量的图像数据进行学习，建立缺陷的自动识别模型，以实现对检测数据的自动分析和识别。

管道测量中的无损检测技术与数据分析方法引言管道作为现代工业中不可或缺的基础设施，承载着输送液体或气体的重要功能。

然而，长期以来，管道的可靠性和安全性一直是关注的焦点。

为了确保管道的运行安全和可持续性，无损检测技术及其数据分析方法在管道测量领域得到了广泛的应用。

一、无损检测技术在管道测量中的意义无损检测技术是指在不破坏被测物体的情况下，通过使用特定的工具或设备来检测和评估物体的内部或表面缺陷、材料性能以及结构完整性的技术。

在管道测量中，无损检测技术的应用主要有以下几个方面：1. 缺陷检测：管道在使用过程中，可能会出现各种外部或内部的缺陷，如腐蚀、裂纹等。

无损检测技术可以准确地检测这些缺陷，为及时维修和预防事故提供依据。

2. 材料评估：管道的材料质量直接影响其使用寿命和安全性。

通过无损检测技术可以对管道材料的牢固性、硬度等进行评估，为选材和保养提供科学依据。

3. 结构完整性评估：管道的结构完整性是保证其安全运行的重要条件。

无损检测技术可以对管道的结构及其连接件进行全面评估，包括管道的弯曲、挤压、磨损等情况。

二、常用的无损检测技术1. 超声波检测技术：超声波检测技术是最常用的一种无损检测技术之一。

通过发送和接收超声波信号，可以检测和测量管道内部的腐蚀、裂纹等缺陷。

2. 磁粉检测技术：磁粉检测技术主要用于检测磁性材料中的裂纹和焊接缺陷。

通过施加磁场和散布磁粉，可以清晰地显示出管道表面的缺陷。

3. 红外测温技术：红外测温技术是一种无接触的温度测量方法，通过检测管道表面的热辐射，可以评估管道的温度分布和热失真情况。

三、无损检测数据分析方法无损检测技术获取到的数据是原始的信号数据，需要经过处理和分析才能得到有用的信息。

以下是几种常见的无损检测数据分析方法：1. 数据可视化：将无损检测数据的信号图形化展示，可以直观地观察到管道中的异常情况，如缺陷和变形。

2. 信号处理：对无损检测信号进行数字滤波和噪声抑制等信号处理方法，可以提高信号的质量和可靠性。

超声波检测1超声波检测介绍焊缝埋藏的缺陷形状、大小、方向、深度等各不相同，超声波检测技术采用一种角度的探头对整个焊缝进行检测。

速度慢，检测结果受操作人员主观意识和检测水平的影响，检测人员劳动强度大，在检测工作量较大的工程中超声波检测技术已成为一种趋势。

超声波检测具有分辨率高、定位、定量准确、缺陷直观、检测速度快、效率高、安全性好、没有辐射等优点。

并能现场出结果,以便跟踪检测，提高焊接质量。

A．工艺流程:2a.● ● ● ●b.● ●c.b. 探头的选用采用频率5MHz ，前沿不大于12mm ，晶片有效面积不大于96mm 2的方晶片斜探头.探头折射角或k 值选择表C.仪器型号CUD-2080数字式超声波探伤仪、DUT-998数字式超声波探伤仪、CTS-22模拟超声波探伤仪。

3 A 型脉冲超声波探伤仪操作规程a.操作前准备● 检测人员操作前必须对所使用的探伤仪的灵敏度在“标准试块”上进行校正，保证探伤仪、探头的组合灵敏度达到要求。

● 正确的选择探头、检测方法。

● 检测人员根据仪器校正得出的数据，在超声波显示屏上绘出“DAC ”线。

●探伤仪电池电量保证充足。

●检测人员必须按规定着装。

b.检测过程●对检测对象的表面状态进行检查，符合检测条件后方可检测。

●涂刷耦合剂。

●将探头置于检测对象表面，根据《工艺卡》和《通用工艺》观察波幅的高低，调节仪器衰减器，正确的判断检测对象内部的缺陷部位及长度。

●对不合格的部位进行标识。

●检测完毕后，检测人员关闭电源并对使用的设备进行擦拭等维护工作并清理检测现场。

●检测完成后应及时给电池充电，充电的方法和时机按照使用说明书的要求进行操作。

●在使用过程中应按照标准的要求，对检测结果和仪器性能进行复验。

c.仪器的维护●本仪器为精密的电子仪器，在日常使用中应慎加维护，使仪器经常处于良好的工作状态。

●本仪器配用的GN电池充足电时,连续工作时间约5小时,若间断工作则时间可以更长,因此,停止使用时,应关掉面板上的“电源”开关，减少耗电。

管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测是一种非破坏性检测的方法，主要用于检测焊接质量和管道的完整性。

本文将介绍管道焊缝无损检测的综合方法结合及图像处理分析方法。

管道焊缝无损检测的方法综合，主要包括超声检测、射线检测和磁粉检测。

超声检测主要通过超声波的传播速度和回波信号的强度来检测焊缝的质量。

射线检测是利用射线穿透物体的原理，检测焊缝内部的缺陷。

磁粉检测是在焊缝表面涂覆磁粉，并通过磁场的变化来检测焊缝的缺陷。

在实际操作中，可以综合运用这些方法来提高检测的准确性和可靠性。

可以使用超声检测和射线检测相结合的方法。

超声检测可以检测焊缝内部的细小缺陷，射线检测可以检测焊缝的结构和内部的大缺陷。

两者结合使用可以全面评估焊缝的质量和完整性。

综合运用超声检测、射线检测和磁粉检测可以得到更准确和全面的结果。

可以先使用超声检测来初步筛选出存在问题的焊缝，然后使用射线检测和磁粉检测来进一步确认和评估缺陷的情况。

在图像处理分析方面，可以使用数字图像处理技术来对检测结果进行分析和处理。

可以将检测结果转换成数字图像，然后利用图像处理算法提取焊缝的特征和缺陷信息。

常用的图像处理算法包括图像增强、边缘检测、形态学处理和特征提取等。

通过综合运用管道焊缝无损检测的方法和图像处理分析技术，可以对焊缝进行全面和准确的评估。

这些方法的结合可以提高检测的准确性和可靠性，同时图像处理分析可以提取更多的信息，为焊缝质量评估提供更多的依据。

不锈钢管焊缝无损检测方法介绍作者：不锈钢管来源：未知日期：2010/10/4 13:27:50 人气：2 标签：不锈钢管不锈钢管焊缝无损检测导读：(1)渗透探伤(PT)采用带有荧光染料(荧光法)或红色染料(着色法)的渗透剂的渗透作用，来显示焊接接头表面微小缺陷的无损检验法。

检测时一要求被测表面平整光洁。

此方…(1)渗透探伤(PT)采用带有荧光染料(荧光法)或红色染料(着色法)的渗透剂的渗透作用，来显示焊接接头表面微小缺陷的无损检验法。

检测时一要求被测表面平整光洁。

此方法分为荧光探伤和着色探伤，其中荧光探伤的测量精度较高，可达10μm。

焊接构件表面检查常用着色法渗透探伤。

(2)磁粉探伤(MT)利用在强磁场中，铁磁材料表层缺陷产生的漏磁场吸附磁粉的现象而进行的无损检验方法。

在有缺陷处，由于漏磁的作用会集中吸附撒上的铁粉。

可根据吸附铁粉的形状、厚度和多少，来判断焊接缺陷的位置和大小。

该方法不适用无磁性的奥氏体型不锈钢。

(3)射线探伤(RT)采用X射线或γ射线照射焊接接头检查其内部缺陷的一种无损检验方法。

它能准确地显示出焊缝中焊接缺陷的种类、形状、尺寸、位置和分布情况。

评定标准按《钢熔化焊对接接头射线照相法和质量分级》(GB3329-87)进行。

该探伤方法长期操作，对操作者身体有一定的影响。

(4)超声波探伤(UT)借助于超声波探伤仪来检测焊缝内部缺陷的一种无损探伤方法。

此法适用于探伤厚板，可确定5mm以内缺陷。

探伤周期短、成木低、设备简单，对操作者身体无害，但不能准确判断缺陷的性质。

(5)涡流探伤(ET)涡流探伤是以电磁感应原理为基础，当钢管(指碳钢、合金钢和不锈钢)通过交流电的绕组时，钢管表面或近表面出现集肤效应，使其有缺陷部位的涡流发生变化，导致绕组的阻抗或感应电压产生变化，从而得到关于缺陷的信号。

从信号的幅值及相位等可以对缺陷进行判别，能有效地识别钢管内外表面的不连续性缺陷，如裂纹、未焊透、夹渣、气孔、点腐蚀等，对开放性线性缺陷最为敏感。

无损检测技术中的图像处理技巧在无损检测技术中，图像处理技巧扮演着重要的角色。

无损检测技术旨在找到材料中的缺陷、裂纹或其他损伤，而图像处理技巧则能够提取、增强并准确地分析这些图像信息。

本文将介绍无损检测技术中常用的图像处理技巧，以帮助读者更好地理解和应用这些技术。

一、图像预处理在无损检测技术中，图像预处理是一个至关重要的步骤。

它旨在通过消除图像中的噪声、增强图像的对比度和清晰度，从而提高图像质量。

常见的图像预处理技术包括滤波、灰度拉伸和直方图均衡化。

1. 滤波滤波是常用的图像预处理技术之一，通过将图像中的高频噪声滤除，提高图像的质量。

滤波器的选择取决于所处理图像的特性和所需的结果。

常见的滤波方法包括均值滤波、中值滤波和高斯滤波。

2. 灰度拉伸灰度拉伸是一种常用的图像增强技术，通过扩展图像的灰度范围，增强图像的对比度和细节。

这种技术的基本原理是将图像的最小灰度值映射到0，最大灰度值映射到255，使得图像的灰度值均匀分布在整个灰度范围内。

3. 直方图均衡化直方图均衡化是一种常用的图像增强技术，通过重新分布图像的灰度级，增强图像的对比度和细节。

它基于图像的直方图分布，通过对灰度级的重新分布，使得图像中不同灰度级的像素数量均衡。

二、图像分割图像分割是无损检测技术中的另一个重要步骤。

它旨在将图像中的目标区域与背景区域分离，并提取出所关心的缺陷信息。

常见的图像分割技术包括阈值分割、边缘检测和区域生长。

1. 阈值分割阈值分割是一种基于像素灰度值的分割方法。

它通过设定一个或多个阈值，将图像中的像素分类为目标区域和背景区域。

阈值的设置对分割结果的影响非常大，需要根据实际情况进行调整。

2. 边缘检测边缘检测是一种常用的图像分割技术，它通过识别图像中的灰度跃变位置，提取出目标区域的边缘信息。

常用的边缘检测算法包括Sobel算子、Prewitt算子和Canny算子等。

3. 区域生长区域生长是一种基于像素相似性的图像分割方法。

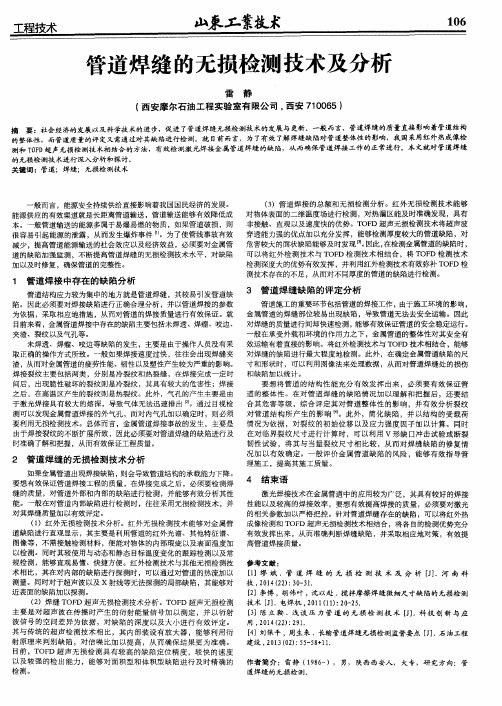

管道焊缝检测方法管道是目前工业上广泛使用的运输物件，管道的焊缝对于管道安全运输有着很大的关系，本文围绕焊缝检测的主要方法，无损检测方法进行了分析，列举了选择具体无损检测方法的注意点和常见误区。

标签：管道焊接；無损检测；焊缝金属管道在很多行业都需要运用，特别是石油化工行业，管道常被用来进行液体和气体物料的运输，一般都是长距离运输，因此管道与管道之间需要进行接合，常见的接合方式是焊接，但是焊接的焊缝质量程度不稳定，存在焊缝缺陷，因此管道的焊缝缺陷检测目前也成为了专门的学科。

管道焊缝的检测需要在制造安装的时候进行检验，在安装完成之后需要复检，最后管道正式投入运用之后还需要进行在役检验，若是发现管道焊缝出现了缺陷便要立即采取措施进行修复，避免管道发生泄漏，最后导致更大的损失和事故，无损检测技术就是目前技术含量比较高的一类检验技术的总称，本文就是主要围绕这种技术展开分析。

1无损检测概述无损检测，顾名思义就是不会对待检测物体造成破坏的检测技术，采用的方法可以是物理方法，如超声波，射线等，也可以是化学方法，如渗透检测等。

无损检测不损坏试件的表面，但是能够检测到物体内部，如焊缝内部是否出现较多的气孔等，本文主要介绍在油气运输管道焊缝检测方面使用得比较多的几种检测技术，分别是射线检测、超声波检测、磁粉检测和渗透检测。

1.1射线检测射线检测就是采用高频射线对试件进行照射，如采用X射线、γ射线等，X 射线、γ射线可以穿透部分物体，到达物体内部，从而对试件内部的结构进行分析，找出内部结构不连续的试件，不过这种检测技术需要取决于射线的种类和材料的种类。

1.2超声检测超声波检测和射线检测有很大相似之处，只不过超声波检测是使用声波发生器发射超声波，分析声波在试件内部的传播情况和受影响程度，从而分析出试件内部的结构变化。

1.3磁粉检测磁粉检测是采用漏磁场和合适的检验介质来检测试件，不过这种方法则更适合检测表面的缺陷。

1.4渗透检测渗透检测需要使用检测液和显像液，先采用检测液从已经在表面看得到缺陷的缺口处注入检测液，之后用显像液将检测液吸至表面，这种检测方法利用的是液体的毛细管渗透作用，也适合于检测表面处的缺陷，和磁粉检测一样不适用于深层缺陷检测。

基于图像处理技术的管道裂缝检测方法研究董晴晴;王宏涛;李灏【摘要】提出了一种新的管道裂缝检测方法,基于OpenCV开源平台开发了一个方便用户使用的图像处理系统,实现了管道缺陷检测.该方法首先利用中值滤波法去除图像中的噪声;然后使用形态学梯度算法检测裂缝图像边缘轮廓;最后通过Otsu 算法自适应地选取阈值分割图像得到管道裂缝的二值图像.对管道裂缝的检测实验结果表明本文提出的方法检测效果优于DEE(dou?edge evaluation)方法.%In this paper,a novel method for pipeline crack detecting based on image processing technology was pro?posed. A user?friendly image processing system for pipeline crack detecting was developed on basis of open comput?er vision library. Firstly,median filter is used to remove the noise of image;then,the morphological gradient algo?rithm is applied for edge detection;finally,the binary image of pipeline crack is obtained by applying Otsu algo?rithm for selecting the threshold segmentation image adaptively. The experimental results of pipeline crack detecting show that the detection effect of the method proposed in this paper is superior to DEE algorithm.【期刊名称】《应用科技》【年(卷),期】2018(045)001【总页数】5页(P96-100)【关键词】管道裂缝;OpenCV;图像处理系统;中值滤波;边缘检测;形态学梯度;阈值分割;Otsu算法【作者】董晴晴;王宏涛;李灏【作者单位】南京航空航天大学机电学院,江苏南京210016;南京航空航天大学机电学院,江苏南京210016;南京航空航天大学机电学院,江苏南京210016【正文语种】中文【中图分类】TP391管道普遍应用在排水、天然气输送等工业领域，经过一段时间使用后，容易被腐蚀产生裂缝等损伤问题，因此需要定期检测。

管道对接焊缝的无损检测管道为我们每天的生活或工作不间断地输送所需的能源（石油、水等），是用管子、管子连接件和阀门等连接成的装置。

在管道的转折处或两段管道的连接处，常可以见到一条环形的东西，那是焊缝。

焊缝的质量对于焊接件的使用寿命有着重要的影响。

因此，应及时发现焊缝所存在的缺陷，并采取有效的措施去除。

焊接缺陷是指焊接接头部位在焊接过程中形成的缺陷。

焊缝的内部缺陷有：1、气孔是指焊接时，熔池中的气体未在金属凝固前逸出，残存于焊缝之中所形成的空穴。

其气体可能是熔池从外界吸收的，也可能是焊接冶金过程中反应生成的。

2、夹渣是指焊后溶渣残存在焊缝中的现象。

3、焊缝中原子结合遭到破坏，形成新的界面而产生的缝隙称为裂纹。

4、未焊透指母材金属未熔化，焊缝金属没有进入接头根部的现象。

5、未熔合是指焊缝金属与母材金属，或焊缝金属之间未熔化结合在一起的缺陷。

按其所在部位，未熔合可分为坡口未熔合、层间未熔合、根部未熔合三种。

无损检测（NDT或无损探伤）是在不损害或不影响被检测对象使用性能的前提下，采用射线、超声、红外、电磁等原理技术并结合仪器对材料、零件、设备进行缺陷、化学、物理参数检测的技术。

关于管道对接焊缝的无损检测，规定可以概括为以下几点：(1)管道焊接应先进行外观检查，外观检查合格后方可进行无损检测。

(2)对穿越河流、水库、公路、铁路、地下管道、电缆、光缆的管道焊口、直管与弯头连接的焊口、试压后连头的碰口都应按一定的百分比进行抽检射线、超声波、磁粉等探伤。

(3) 除以上焊口外，对每个焊工或流水作业焊工组每天完成的焊口无论是否进行超声波探伤都必须按一定的百分比进行射线复验或抽检。

如有不合格，则按该焊工或流水作业焊工组在该日完成的焊口数进行加倍复验或抽检。

再有不合格，则对其余焊口逐个进行射线探伤(全检)。

广东精美检测，拥有CMA认可资质实验室，坚持“科学、严谨、快捷、公平”的理念，严格按照相关标准，为客户提供专业的无损探伤检测，认真完成每一次检测委托，出具认可的第三方检测报告！文章部分内容来源网络，如有侵权，请告知我们删除！还有，内容仅供参考，如有错误，请联系我们修改！。

无损检测技术的数据处理与分析方法简介：无损检测技术是一种用于检测材料内部缺陷、疾病或损伤的技术。

这种技术不会对材料本身造成任何损伤，因此被广泛应用于航空、航天、化工、核工业等许多领域。

然而，无损检测所产生的大量数据需要经过处理和分析，以提取有价值的信息。

本文将介绍无损检测技术的数据处理和分析方法。

一、数据处理方法1. 数据获取无损检测技术使用各种仪器和传感器收集数据，例如超声波探测器、磁力计和热像仪。

在数据获取过程中，需要确保仪器的准确校准和适当设置参数，以获得可靠的数据。

2. 数据预处理在进行数据分析之前，需要对原始数据进行预处理，以减少噪声和消除无效数据。

常见的预处理方法包括滤波、去噪和数据插值。

滤波可以帮助去除高频和低频噪声，保留有用的信号。

去噪方法可以帮助消除杂散信号和不必要的噪声。

数据插值方法可用于填补由于传感器故障或断裂引起的数据缺失。

3. 特征提取数据处理的下一步是从原始数据中提取有用的特征。

特征是用来描述和表示数据的重要属性。

在无损检测中，常见的特征包括信号幅度、频率、相位和能量等。

特征提取可以通过数学方法和信号处理技术来实现，例如傅里叶变换、小波变换和时频分析等。

4. 数据归一化无损检测技术常常需要对不同尺寸和类型的材料进行比较。

为了消除尺寸和类型的影响，在进行数据分析之前，需要将数据进行归一化处理。

归一化可以将各个数据值映射到同一数据范围内，以便进行更准确的比较和分析。

二、数据分析方法1. 缺陷定位无损检测的主要目标是定位和分析材料中的缺陷。

一种常用的方法是基于图像处理技术的缺陷定位。

例如，利用图像处理算法可以将红外热像仪获取的图像转换为温度信息，并通过分析温度变化来确定缺陷位置。

2. 缺陷分类在无损检测中，不同类型的缺陷可能具有不同的信号特征。

因此，对于分析和处理得到的数据进行分类是一项重要任务。

常见的分类方法包括聚类分析、支持向量机和神经网络等。

这些方法可以根据数据的特征和模式将其归类为不同的缺陷类型。

焊缝缺陷检测的X射线图像分析方法焊缝缺陷检测的X射线图像分析方法步骤一：确定焊缝缺陷检测的目的和要求在进行焊缝缺陷检测之前，首先需要明确检测的目的和要求。

这可以包括确定需要检测的焊缝类型、缺陷种类以及对缺陷的灵敏度要求等。

这些信息将有助于确定后续的分析方法和参数设置。

步骤二：准备X射线设备和样品进行焊缝缺陷检测需要使用X射线设备。

确保设备的正常运行，并根据具体情况选择合适的参数设置，如电压、电流和曝光时间等。

同时，准备焊缝样品并进行必要的清洁和表面处理，以确保能够获得清晰的X射线图像。

步骤三：选择合适的成像技术在进行焊缝缺陷检测时，可以采用不同的成像技术，如传统的投影成像、断层成像和CT成像等。

根据具体情况选择合适的成像技术，以获得对焊缝内部缺陷的准确和全面的了解。

步骤四：获取X射线图像通过将焊缝样品放置在X射线设备下，使用合适的曝光时间和参数设置，获取焊缝的X射线图像。

确保图像清晰度和对比度的同时，避免过度曝光或欠曝光情况的发生。

步骤五：对X射线图像进行分析获得X射线图像后，需要对其进行分析以检测焊缝缺陷。

可以使用人工观察的方法，通过仔细查看图像中的缺陷特征和形态来识别缺陷。

同时，也可以借助计算机辅助分析的方法，利用图像处理和模式识别技术对图像进行自动化分析和缺陷检测。

步骤六：评估和分类焊缝缺陷在分析X射线图像时，需要对检测到的焊缝缺陷进行评估和分类。

这可以基于缺陷的形态、大小、位置和严重程度等指标进行。

根据缺陷评估结果，可以确定缺陷的严重程度，并采取相应的修复措施或进一步研究。

步骤七：记录和报告结果最后，将焊缝缺陷检测的结果记录并进行报告。

报告中应包括焊缝样品的信息、检测方法和参数设置、检测结果以及对缺陷的评估和分类等内容。

这有助于将检测结果传达给相关人员，并为后续的修复和质量控制提供参考。

通过以上步骤，可以根据焊缝缺陷检测的X射线图像分析方法，对焊缝进行准确和全面的缺陷检测。

这将有助于提高焊接质量和产品安全性，并为焊接工艺的改进和优化提供参考。

燃气管道施工中的管道焊缝无损检测技术在燃气管道施工中，管道焊缝的质量对于整个工程的安全性和可靠性至关重要。

因此，采用有效的无损检测技术对焊缝进行检测和评估显得尤为重要。

本文将探讨燃气管道施工中常用的管道焊缝无损检测技术，包括其原理、应用以及优缺点。

\textbf{磁粉探伤（MT）}磁粉探伤是一种常用的管道焊缝无损检测方法。

其原理是利用电磁感应原理，将磁粉涂布在待检测的焊缝表面，然后施加磁场，当磁粉遇到焊缝表面的裂纹或缺陷时，会产生磁场扭曲，从而形成磁粉线，用于标记缺陷位置。

磁粉探伤技术具有操作简便、成本较低的优点，对于表面裂纹和缺陷的检测效果较好。

然而，其只能用于检测表面裂纹，对于深层缺陷的检测效果较差。

\textbf{超声波检测（UT）}超声波检测是一种广泛应用于管道焊缝检测的无损检测技术。

其原理是利用超声波在材料中传播的特性，通过探头将超声波传入待检测的焊缝中，当超声波遇到缺陷时，会产生反射或折射，通过分析反射信号可以确定缺陷的位置和大小。

超声波检测技术具有检测深度大、分辨率高的优点，可以检测各种类型的缺陷，包括表面缺陷和深层缺陷。

然而，其需要经过专业培训的操作人员进行操作，并且对焊缝的几何形状和材料性质有一定的要求。

\textbf{射线检测（RT）}射线检测是一种常用的管道焊缝无损检测技术，其原理是利用X射线或γ射线穿透材料，当射线遇到缺陷时，会产生吸收或散射，通过检测射线的强度变化来确定缺陷的位置和大小。

射线检测技术具有检测灵敏度高、适用于各种材料的优点，可以检测到几乎所有类型的缺陷，包括表面缺陷和体内缺陷。

然而，其需要专业设备和专业操作人员，并且对环境和人员安全有一定的要求。

综上所述，磁粉探伤、超声波检测和射线检测是燃气管道施工中常用的管道焊缝无损检测技术。

每种技术都有其独特的优点和局限性，施工单位应根据具体情况选择合适的技术，并确保操作人员经过专业培训，以保证施工质量和工程安全。

管道焊缝无损检测的综合方法结合及图像处理分析管道是工业生产中最重要的输送工具之一，而焊接工艺是管道生产中不可缺少的一环。

然而，焊接后管道内部可能存在缺陷，如裂纹、夹杂等缺陷，会影响管道的安全性和可靠性。

因此，管道焊缝无损检测技术的应用具有重要的意义。

综合方法结合管道焊缝无损检测需要根据实际情况选择合适的无损检测方法。

其中，最常用的方法为超声波检测、磁粉检测、X射线检测和涡流检测等。

不同的方法具有不同的优缺点，因此需要在实际操作中将多种方法进行综合应用。

具体来说，在管道焊缝无损检测中可以采用以下综合方法：1. 超声波检测和磁粉检测相结合。

超声波检测可以检测缺陷的位置和大小，而磁粉检测可以检测缺陷的类型。

二者配合使用可以提高检测的准确性和可靠性。

2. X射线检测和涡流检测相结合。

X射线检测能够检测较大的缺陷，而涡流检测则可以检测微小的缺陷。

两者组合可以实现全面检测。

3. 多种方法交替使用。

通过交替使用多种无损检测方法，可以确保管道的安全性和可靠性。

图像处理分析图像处理分析可以提高管道焊缝无损检测的检测准确性和效率。

一般情况下，图像处理可以分为以下几个步骤：1. 图像采集。

通过摄像机等设备采集管道内部的图像信息。

2. 图像去噪。

由于图像采集过程中可能会出现噪声，因此需要对图像进行去噪处理，以提高图像质量。

3. 图像增强。

在图像质量基础上，还需要对图像进行增强处理，以便更好地观察焊缝缺陷。

4. 特征提取。

特征提取可以将复杂的图像信息转化为简单的特征向量，以便进行分类、识别等操作。

5. 图像识别和分析。

通过对特征向量进行分析，能够得出焊缝缺陷的类型、位置和大小等信息。

总之，管道焊缝无损检测技术的发展离不开综合方法结合和图像处理分析等技术的应用和提高。

随着技术的不断发展，管道焊缝无损检测技术将会更加智能化和高效化。

管道外观、焊缝表面无损、射线照相和超声波检验方法与技术规程一、外观检验：1、外观检验应覆盖施工的全过程。

施工开始时应对进场的材料进行外观检验，施工过程中应按工序对安装质量进行检验。

2、管道、配件及支承件材料应具有出厂质量证明书，其质量不得低于现行国家标准。

其材质、规格、型号、质量应符合设计文件的规定。

3、施工过程中分项工程也应进行外观检验；管道、配件、支承件的位置是否正确，有无变形，安装是否牢固等。

3.1管道安装应横平竖直，坡度、坡向正确。

3.2螺纹加工应规整、清洁、无断丝。

螺纹连接应牢固、严密。

3.3法兰连接应牢固，对接应平行、紧密且与管子中心线垂直，垫片应无双层垫或斜垫。

3.4焊口应平直，焊缝加强面应符合设计规定，焊缝表面应无烧穿、裂纹、结瘤、夹渣及气孔等缺陷。

3.5承插接口应保证环缝间隙均匀，灰口平整、平滑，养护良好。

3.6管道支架应结构正确，埋设平整、牢固，排列整齐。

3.7阀门型号、规格、耐压试验应符合设计要求.3.8阀门位置及进出方向正确；连接牢固、紧密。

3.9阀门启闭灵活，朝向合理，表面清洁。

3.10埋地管道应防腐层牢固、表面平整，无折皱、空鼓、滑移及封闭不良等缺陷。

3.11管道、配件、支承件的防腐油漆应附着良好，无脱皮、起泡及漏涂，且厚度均匀，色泽一致。

二、焊缝表面无损检验：1、焊缝表面应按设计文件进行磁粉或液体渗透检验。

2、对有热裂纹倾向的焊缝应在热处理后进行检验。

3、对有缺陷的焊缝，在消除缺陷后应重新进行检验，直至合格为止。

三、射线照相和超声波检验：1、检查焊缝内部质量，应进行射线照相检验或超声波检验。

2、检验焊接接头前，应按检验方法的要求，对焊接接头的表面进行相应处理。

3、焊缝外观应成型良好，宽度以每边盖过坡口边缘2mm为宜。

角焊缝的焊脚高度应符合设计文件规定，外形应平缓过渡。

4、焊接接头表面的质量应符合下列要求：4.1不得有裂纹、未熔合、气孔、夹渣、飞溅存在。

4.2设计温度低于-29℃的管道、不锈钢和淬硬倾向较大的合金钢管道焊缝表面，不得有咬边现象.4.3其他材质管道焊缝咬边深度不应大于0.5mm，连续咬边长度不应大于100mm，且焊缝两侧咬边总长不大于该焊缝全长的10％。

管道焊缝无损检测的综合方法结合及图像处理分析【摘要】由于管道焊缝无损检测在工程领域具有重要意义，本文结合多种常见无损检测方法，提出了一种综合方法。

通过图像处理分析技术的应用，实现对管道焊缝的高效检测和分析。

文章还设计了管道焊缝无损检测的实验方案，并对实验结果进行了详细分析。

结论部分探讨了综合方法结合的优势和图像处理分析的实用性，同时展望了未来研究的方向。

通过本文的研究，可以为管道焊缝无损检测提供更为全面和有效的方法和技术支持，促进工程质量的提升和安全生产的保障。

【关键词】管道焊缝、无损检测、综合方法、图像处理分析、实验设计、实验结果、优势、实用性、未来研究、展望1. 引言1.1 研究背景管道焊缝无损检测是保障管道安全和可靠运行的重要技术手段之一。

随着工业化生产的不断推进，管道系统的使用量和长度不断增加，同时管道的焊接质量直接影响着整个管道系统的运行安全。

传统的管道焊缝检测方法存在着一定的局限性，无法满足对焊缝质量的全面检测要求。

如何提高管道焊缝检测的准确性和可靠性成为当前研究的热点问题。

在过去的研究中，各种管道焊缝无损检测方法被提出和应用，如超声波检测、磁粉探伤、射线检测等。

这些方法各有优缺点，无法完全覆盖所有焊缝的检测需求。

研究者开始尝试将不同的检测方法结合起来，以提高焊缝检测的全面性和准确性，同时利用图像处理分析技术对检测数据进行进一步的处理和分析，以获取更为详尽的焊缝信息。

针对以上问题，本文将结合各种管道焊缝无损检测方法，并运用图像处理分析技术，设计实验进行研究。

通过对实验结果的分析和总结，将探讨综合方法结合的优势，以及图像处理分析技术在管道焊缝无损检测中的实用性，并展望未来研究的方向和发展前景。

1.2 研究意义管道焊缝的无损检测在工程建设中具有重要的意义。

管道是工业生产中常用的管道输送设备，其质量和安全直接影响着生产运行的稳定性和安全性。

焊缝是管道中最容易出现缺陷的地方，因此需要对焊缝进行全面、准确的无损检测，以确保管道的安全运行。

管道焊缝无损检测的综合方法结合及图像处理分析
管道焊缝无损检测的综合方法包括磁粉探伤法、超声波探伤法、射线检测法、涡流检测法等多种技术手段，其中涡流检测法是一种新兴的无损检测技术，具有检测灵敏度高、操作简单等优点。

其中，磁粉探伤法和超声波探伤法被广泛采用，这两种方法都能够发现一些微小缺陷，但是磁粉探伤法主要用于表面检测，对于深度缺陷的检测能力较弱，而超声波探测法可以对管道内部的缺陷进行检测，但是需要专业人员进行操作，操作时间较长。

为提高管道焊缝无损检测的效率和准确性，近年来，图像处理技术在管道焊缝无损检测中得到了广泛应用。

图像处理技术主要包括数字图像处理、机器视觉、模式识别等，图像处理的主要使用方法有真彩色增强、伪彩色增强、增强对比度、图像去噪处理、边缘检测等。

真彩色增强技术将灰度图像转换为真彩色图像，能够更加清晰地显示管道焊缝的细节信息，提高了检测准确性。

伪彩色增强技术则使用人工设定的色彩方案进行图像处理，通过颜色的差异显示各个部分的缺陷情况，进一步提高了可视化程度。

增强对比度技术可以使图像中缺陷区域和背景区域的差异更加明显，方便缺陷的分析和判读。

图像去噪处理技术可以在图像呈现时去掉一些噪声，使检测结果更加准确。

边缘检测技术可以帮助识别图像中的缺陷边缘轮廓，这非常有利于缺陷的定位和分析。

综上所述，图像处理技术可以有效地提高管道焊缝无损检测的效率和准确性，可以作为管道焊缝无损检测技术的有力补充手段。

在今后的管道焊缝无损检测领域中，应特别注重多种检测技术综合应用，充分发挥各种技术手段的优点，提高管道焊缝无损检测的质量和效率。

管道焊缝无损检测的综合方法结合及图像处理分析管道焊缝无损检测是保障管道安全运行的重要环节，对于焊缝的质量进行准确可靠的检测是至关重要的。

为了提高管道焊缝无损检测的准确性和可靠性，需要综合运用多种方法并结合图像处理分析技术，本文将对管道焊缝无损检测的综合方法结合及图像处理分析进行探讨。

一、管道焊缝无损检测的综合方法1.超声波检测法超声波检测法是一种利用超声波在材料内部传播的原理来检测焊缝缺陷的技术。

通过超声波探头对焊缝进行扫描，根据超声波在材料中的传播速度和反射特性来判断焊缝是否存在缺陷。

这种方法可以快速、准确地检测出焊缝内部的缺陷，是一种常用的无损检测方法。

2.射线检测法射线检测法利用射线在材料中的透射与吸收特性来检测焊缝的质量。

通过对焊缝进行X射线或γ射线照射，再通过探测器接收透射或衍射的信号，从而判断焊缝内部是否存在缺陷。

射线检测法可以检测出更小的焊缝缺陷，但是需要专业设备和操作人员，成本较高。

3.涡流检测法涡流检测法是利用电磁感应原理，通过在管道上布置涡流探头，产生电磁场，当探头经过焊缝处时，如果存在缺陷，涡流探头就会检测到电磁信号的变化。

这种方法适用于对焊缝表面进行检测，可以快速、准确地检测出焊缝表面的缺陷。

4.磁粉检测法磁粉检测法是利用磁粉在磁场中的吸附特性来检测焊缝表面的缺陷。

通过在焊缝表面涂覆磁粉，再进行磁场磁化，当存在缺陷时，磁粉就会聚集在缺陷处，形成磁粉线，从而可以直观地观察到焊缝的缺陷情况。

二、图像处理分析在进行管道焊缝无损检测时，通常会产生大量的实时图像数据，如何对这些图像数据进行高效地处理和分析就显得尤为重要。

1.图像预处理图像预处理是对采集到的图像数据进行去噪、增强、平滑等处理，以提高图像的质量和清晰度。

在管道焊缝无损检测中，可以利用图像预处理技术来排除光照和噪声的影响，使得焊缝表面的缺陷更加清晰。

2.特征提取特征提取是将图像中的目标特征提取出来，例如焊缝的缺陷特征、长度、深度等信息。
