关于PT断线误动的事故分析

二次接线错误导致保护误动的事故分析刘建生（延长石油集团延安炼油厂电气车间，727406，陕西）1 事故现象某年6月20日16：30，我厂重整加氢装置压缩机突然跳闸，导致全装置切料停车。

值班人员立即检查，发现该压缩机高压开关柜低电压保护动作，实际上我厂供电系统正常，没有瞬间失压及晃电现象。

是保护误动吗？值班人员复位低电压信号继电器时不能复位，断路器无法成功合闸。

2 原因分析低电压保护信号继电器不能复位，说明PT出口继电器动作，检查PT柜发现Ⅰ段和Ⅱ段出口继电器并没有吸合，而是PT断线闭锁继电器吸合。

低电压保护原理如下图所示：+KM -KM根据原理图分析，如果系统失压，低电压继电器都会失电返回，常闭接点闭合，常开接点打开，1ZJ 不会带电，其常闭接点一直闭合，接通时限继电器启动低电压保护。

如果PT保险某相熔断，该相上的低电压继电器就失电返回，常闭接点闭合。

好相上的电压继电器一直带电动作，常闭接点打开，PT断线闭锁继电器1ZJ就会动作，其常闭接点1ZJ打开，时限继电器不会起动。

一般PT柜上都装有监视保险熔断的信号灯，值班人员没有注意到，延误了排除故障的时间。

车间技术人员检查PT二次保险正常，打开其它开关柜低电压保护联片，然后将PT小车退出，检查发现B相一次保险熔断。

更换好保险后，PT断线闭锁继电器正常，压缩机低电压信号继电器复位成功。

随后，检查压缩机二次接线，发现该开关柜启动低电压保护的一对常开接点没有从PT柜Ⅰ段和Ⅱ段出口继电器1ZJ-Ⅰ或1ZJ-Ⅱ引出，而是引自PT断线闭锁继电器1ZJ的一对常开接点。

正是这个错误接线，在PT保险熔断后起动了压缩机的低电压保护，导致了压缩机突然跳闸。

事后，我厂35KV变电站报告，该站6KV一段带施工变压器出线电缆接地跳闸，时间和压缩机跳闸时间相吻合。

我们由此分析得出结论，6KV一段电缆接地，其它两相电压升高为线电压，烧毁了重整加氢配电室的电压互感器一次保险，PT断线闭锁继电器可靠动作，常开接点闭合。

发电机 PT 断线导致的停机事故分析及防范措施摘要：就一起发电机组机端PT一次熔断器熔断处理过程中导致机组给水流量低保护动作机组跳闸的事故案例,提供了清晰的故障分析思路和方法,提出了切实有效的防范措施,可用于指导发电企业进行相应问题的预防整改,消除机组安全隐患。

【关键词】：机端PT断线给水流量低跳机防范措施引言发电机是火电厂主要设备之一，对其可靠性的要求非常高, 一旦发生故障不仅威胁电网稳定运行,而且会给发电企业造成巨大经济损失。

因此在对其制造、安装质量要求提高的同时, 对二次设备及保护配置也提出了更高的标准,以确保在发电机内部或外部发生故障的情况下能快速地切除或隔离故障点,不发生人身伤害和设备损坏事故。

据设计规范，对于350MW机组发电机出口PT一般为三相，每相设置三组PT，无论是发变组保护装置、励磁系统采样信号、热工采样信号均按照规范从不同的PT取电压信号。

本文依据某火电厂出现的发电机机端PT断线处理过程导致机组给水流量低保护动作机组跳闸为例,从现场现象及数据出发进行分析,总结此故障应该制定的防范措施。

1、某厂发电机机端PT断线的处理过程事件发生前机组运行参数：1号机负荷230MW（额定350MW），给水流量785t/h，中间点过热度16.9℃。

某日13时43分1号机组DCS画面内“1号发电机1号 PT断线”、“发电机定子接地”报警，专业人员立即到现场检查确认为“1号发电机1号PT A相一次熔断器熔断”。

14时30分值长联系调度退出1号机组AGC（发电机变送器屏电压取自1号PT）的同时，提出退出1号发变组A屏主变后备、高厂变后备、启备变后备、励磁变后备保护申请，得到批准并执行。

14时42分集控值班员在集控主值班员的监护下拉出1号发电机1号PT二次保险，此时1号机组功率显示值由230MW突降至119MW，给水流量由810 t/h突升至948 t/h，协调跳至手动，机组长立即通过省煤器入口流量偏置减水至910 t/h。

PT断线导致线路解列的分析PT断线是电力系统常见的一种故障，可能造成严重后果。

关键词：GIS设备 PT断线低压解列PT断线一般可以分为PT一次侧断线和二次侧断线。

当PT一次侧断线时，一种是全部断线，此时二次侧电压全无，开口三角形也无电压；另一种是不对称断线，此时对应相的二次侧无相电压，不断线相二次电压不变，开口三角形有电压。

当PT二次侧断线时，PT开口三角形无电压，断线相相电压为零。

本文主要针对某电厂发生的GIS设备PT二次侧接线端子松动导致的停电事故，来分析PT二次侧断线的相关问题。

一、事件经过2014年5月，某电厂的上网线路发生停电事故，查看保护为线路故障解列保护装置动作，相关ECS报文如下：11：39：56.210 9658C—整组启动，相对时间0ms11：39：56.283 9658CS—PT断线，相对时间73 ms11：39：56.551 9705C—断路器10合位分，相对时间341 ms11：39：56.558 9705C—断路器10分位合，相对时间348 ms11：39：56.615 9658CS—低压解列1段动作，相对时间405 ms11：39：56.698 9658CS—PT断线返回，相对时间488 ms二、事件分析通过报文能知道继电保护装置9658CS已经发出PT断线报警，但是没有闭锁掉低压解列1段动作，需要进行研究。

该发电厂继保装置是南京南瑞继保电气有限公司产品，故障解列装置型号为RCS-9658CS，设置有二段低周解列保护、二段高周解列保护和二段低压解列保护；线路的测控装置型号为RCS-9705C，作用为监控各种电压电流等模拟量信号和各种开关位置等数字量信号。

该电厂GIS设备是河南平高电气股份有限公司产品，型号为ZF12-126(L)，设三个分别为主变高压侧间隔、110KV荷电线出线间隔和PT间隔。

其中11PT为母线三相PT，变比是（0.2/0.5/3P精度），10PT为线路A相PT，变比是 (0.5/3P精度)。

78 | 电子制作 2019年06月全性。

因此，对110kV变电站PT事故及母线保护误动事故的分析有鲜明现实意义。

1 事故概述2017年8月，我市某110kV变电站在进行倒闸操作时，内部PT设备发生故障，导致防爆盘启动，引发母线保护差动，致使变电站停止运行。

通过实际分析发现，此110kV变电站所应用的母线连接方式为双母双分段。

变电站内部所应用的电压互感器一共分为四组，具体型号为B105-VT6，此次出现事故的设备为1号A母线电压互感器（B相、C相）。

调查之后的主要问题有以下几种：①装订成册的出厂试验报告缺少#1A母线电压互感器B、C 相资料，无法保证该互感器是否属于合格产品。

②检查发现#1A母线电压互感器B相高压尾接地螺丝有松动现象且无锁紧标识，检查其他两相均紧固并有锁紧标识。

③#1A母线电压互感器发现烧灼的现象，B相、C相有放电痕迹，且B相二次中性点避雷器被击穿，经检修人员检查，该避雷器对地连通。

2 故原因分析■2.1 PT设备故障经过研究分析发现，PT设备故障原因主要为电路系统中的电压互感器存在安全隐患。

本次事故中，系统1号A 段母线当中的B相电压互感器发生故障，原因在于高压尾部的接地设施发生松动，最终导致系统内部发生谐振，从而产生大量电压。

并且系统当中的外壳接地因为一次绕组的原因发生短路，致使短路产生的高压进入到二次互感器当中，互感器绕组承受不住高压作用持续放热，最终互感器烧坏。

通过对互感器进行调查研究发现，应用的互感器缺少B、C 二相的质检报告以及试验说明书，因此无法断定该互感器为接线方向为面向线路，二次接线方向从S3进入S1，但是此种接线类型与对侧变电站的接线类型并不一致，最终导致系统发生线路差动保护动作。

■2.3 二套母差BP-2CS问题通过研究以及分析发现，线路当中的二套母差BP-2CS 实际上增加了线路故障范围。

通过设备相关保护说明书了解到，线路中的两套母线保护装置与分段上的CT极性相关要求并不一致，图纸设计过程中也没有合理的考虑到线路不同情况下的不同需求。

变电所PT断线分析及处理科学技术变电所PT断线分析及处理沈江苏省高邮市供电公司浩江苏高邮225600【摘要】本文首先介绍了电力系统中PT的基本知识,然后结合PT在变电所中的重要作用及其发生断线故障时的主要特征判据以及对系统的影响展开分析.【关键词】PT;PT断线;特征判据;处理方法1,引言变电所中PT发生断线事故.是一种常见的故障.一旦PT断线失压.会使得保护装置的电压量发生偏差.而电压量的正确获取是距离保护,带方向闭锁以及含低电压启动元件的过流保护能否正确动作的先决条件.因此一旦发生PT断线故障经常会造成保护装置或运行人员的误判.致使发生不必要操作或保护装置误动严重地危害着电力系统的安全运行.2,PT的基本知识21什么是PTPT即电压互感器,其主要作用是把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护.计量,仪表装置使用.同时,使用电压互感器可以将高电压与电气工作人员隔离.主要特点有:(1)二次侧绝对不允许短路.(2)铁芯和二次绕组的一端必须可靠接地.(3)不论一次额定电压的大小如何.都可得到标准的二次电压.22盯的接线方式电力系统的PT接线一般有星形接线,不完全三角形接线,开口三角接线三种方式.变电所中.为了取得开口电压而普遍采用开口三角接线方式.如图1:PT一次线圈接成星形.二次主线圈接成星形.辅助线圈接成开口三角形.3,PT断线故障3.1PT断线的特点PT断线一般可以分为PT一次侧断线和二次侧断线.无论是哪一侧的断线,都将会使PT二次回路的电压异常.PT一次侧断线时.一种是全部断线此时二次侧电压全无.开口三角也无电压:另一种是不对称断线.此时对应相的二次侧无相电压,不断线相二次电压不变,开口三角有压.PT二次侧断线时,PT开口三角无电压.断线相相电压为零.①3.2PT断线的保护判据判定PT断线的主要方法有:(1)开口电压和相电压综合判别法: (2)进线有流和PT-"次无电压的判别法:I3)进线有流开口电压,三相电压计算的3Uo综合判别法(4)并接不平衡电容法.其中第f3)种判据能最大限度把PT断线的真实性反映出来现场的运行情况良好.在目前普遍采用微机保护的变电所,保护装置多采用此判据. 3.3PT断线的主要现象及处理现象:三相电压不平衡,压变高压熔管熔断或二次保险熔断(或空开跳).相电压接近或等于0,其他相电压不变;PT断线光字牌亮或综自单元及后台监控机发出告警报文.33135kV系统PT断线:高压熔丝熔断,在一相,二相或三相高压熔丝熔断时.熔断相二次电压将显着降低,并发出"母线接地"信号.在未完全熔断时.可能不会发出"母线接地"信号;低压熔丝熔断.二次电压将显着降低,不会发出"母线接地信号.处理方法如下:(1j向调度汇报.用电压表切换开关切换相电压或线电压.以区别哪相熔丝熔断.(2)停用该母线上的可能误动跳闸保护(如35kV距离保护,低频率).(3)对于PT二次熔丝熔断.应先检查有无继电保护人员在35kV母线电压互感器二次回路工作.误碰引起断路,或有短路情况.排除人为故障后可更换熔丝试送.若不成功,将35kV馈线及主变压器电压回路熔丝全部拔去(中央信号. 低频盘).再行试送到小母线.成功后逐条试送馈线.(4)对于PT高压熔丝熔断.要首先拉开电压互感器隔离开关.做好安全措施后,才能更换相同规格的高压熔丝.试运不成功.连续发生熔断时.可能为互感器内部故障.应汇报调度.并查明原因.检查是否为电压互感器内部故障时.可在停用后手摸高压熔丝外壳绝缘子部分以查明是否为内部过热也可用摇表摇测绝缘电阻加以判断.确认为互感器内部故障时应汇报工区及调度.332220kV电压互感器二次小开关跳开或二次熔断器熔断,主要异常现象有:母线电压表,有功表无功表降为零,220kV出线或主变交流电压消失信号出现.距离保护装置故障.220kV母差低电压"等.另外故障录波器可能动作.处理步骤为:(1)汇报调度.(2)停用该母线上线路距离保护(相间及接地).高频闭锁保护.(3)停用故障录波器.(4)试送次级开关.若不成功,应汇报工段(区)处理.注意不准以220kV母线电压互感器二次并列开关将正,副母压变二次回路并列.否则可能引起事故扩大.220kVl,II母PT的二次并列开关,正常运行应断开,如在双母线接线时.仅当220kV热倒母线.即把母联开关合上并改为非自动后,为防止电压切换中间继电器承受过大的不平衡负荷,把口T二次并列开关投人.待倒母线结束,将母联开关改为自动之前.先分开该并列开关.333如某变电所35kVI段母线A相电压接近为零.其余两相电压不变:其它主要信号有:35kVPT回路断线,35kVI段母线小电流接地,1号主变装置异常.则可判定故障为35kVI段母线A相压变一次熔丝熔断(现场的压变高压熔丝熔断外部无法看出.但现场检查时,可能有吱吱声.)汇报调度.经同意后可合上35kV母联开关,并停用相关的电压保护(如主变复合电压闭锁, 备自投等),拉开故障I段母线压变二次熔丝,然后切换35kV电压切换开关使压变二次并列.(考虑到高压熔丝熔断故障很可能在PT中,所以应先停用PT二次熔丝再切换电压).最后汇报调度.恢复正常设备运行.4,结束语谐振,过电压等都可能导致PT高压熔管熔断或二次保险熔断(或空开跳开),值班员只有全面掌握PT的相关知识,才能更好地从事运行工作.参考文献:[1】浅议PT断线,系统接地,母线失压的判据,2002一杜景远,崔艳2010.4。

一起500kV变电站保护装置PT断线的故障分析与查找摘要：电压互感器（PT）作为电力系统中重要一次设备，将一次侧的高电压按变比转换为可供继电保护、测控及计量使用的二次标准电压，对变电站的安稳运行起着至关重要的作用。

线路保护通过PT二次绕组提供的电压量作为后备保护动作的逻辑判据，确保在线路发生故障时可靠动作，防止故障范围进一步扩大。

PT断线可分为一次电源侧断线和二次负荷侧断线，都将导致PT二次电压异常，而继电保护装置采集到异常的二次电压可能导致保护误动或拒动，失去继电保护的可靠性，严重影响电力系统的安全稳定运行。

关键词：500kV；变电站；保护装置；PT断线；故障分析；引言电压互感器作为电力系统中不可缺少并且广泛使用的重要电气设备，在电力系统中起着连接电气一、二次回路，实现电气一、二次系统的电气隔离以及将一次回路中的高电压转换为低电压供给继电保护、测量装置的重要作用。

电压互感器自身的运行情况将对电力系统产生重要影响，无论是外部原因还是其本身原因，亦或是二次回路引起的互感器故障都将严重危及电力系统的安全稳定运行。

1电压互感器断线特点PT断线一般分为PT一次侧断线和二次侧断线，无论是哪一侧断线，都会使PT二次回路电压异常，进而会造成保护装置的电压量发生偏差，而电压量的正确获取是距离保护、带方向闭锁以及含低电压启动元件的过流保护能否正确动作的前提条件。

１）PT一次断线：若三相全部断线，则二次侧电压为零，开口三角电压也为零；若单相或两相断线，则断线相对应的二次侧电压为零，未断线相其二次侧电压正常，开口三角电压也不为零。

２）PT二次断线：星型接线的二次绕组，断线相电压为零，未断线侧相电压正常；开口三角形接线的二次绕组等于零。

从PT一次、二次侧故障现象可以看出两者的区别，即当PT一次侧故障时，装置才有可能会报接地信号，而PT二次侧故障只会报PT断线。

这是因为接地信号是由PT开口三角电压超过整定值时报，正常运行时，开口三角电压为零，只有一次侧故障开口三角才呈现电压，发出接地信号。

PT断线故障查找与分析发生PT断线总的来说有三大类：一是爱护装置内部故障；二是二次回路故障；三是电压互感器故障。

装置内部和电压互感器故障消失的几率较小，而且电压互感器消失故障现象比较明显，简单推断。

二次回路消失的问题最多。

1、由中性点接地不牢引起的断线分析我局220kV施家坪变电站一条110kV线路发生过一次PT断线，爱护装置采样的零序电压达到8V左右，测量出三相电压有低微的不平衡，初步怀疑是由于装置缘由引起，厂家经过分析和计算认为爱护装置判为PT断线是正确的。

检查电压互感器端子箱处，二次输出电压无特别，同母线上其余回路电压也正常，百思不得其解，最终检查发觉爱护装置端子排上N线压接不紧，N线接牢后恢复正常。

我局110kV老熊井变电站在综自改造过程中也发生过一次类似的PT 断线，一台电压互感器正在检修，另一台运行，两段母线二次电压并列运行。

经检查发觉一相电压与其它两相电压相差近10V，三相电压明显不平衡。

依据阅历，在中心信号继电器屏检查一侧N线接地良好，检查电压互感器端子箱处却发觉三相输出电压存在明显不平衡，并且N相接地不牢，再到中心信号继电器屏检查发觉另一侧端子排N 线接地不牢，分析认为可能缘由是拆除电缆过程中把两侧N线短接线碰松，造成PT断线。

两侧N线重新短接后恢复正常。

切忌不能在N 线接地不好侧直接接地造成中性点两点接地。

2、由中性点经保险接地引起的断线分析我局500kV石板箐变电站220kV电压回路发生过一次PT断线，从屏顶小母线拆除至500kV主变220kV侧电压回路后恢复正常。

逐相拆除时发觉拆除相仍有10V左右的感应电压，进一步检查N线接地状况，发觉N线经保险接入电压并列装置而且保险已经熔断。

3、由小线压接不牢引起的断线分析我局220kV施家坪变电站一条110kV线路发生过一次PT断线，经过处理后装置采样零序电压仍有4~6V。

检查电压互感器端子箱处输出电压正常，该母线其余回路电压正常，三相电压从爱护屏端子排测量没有明显特别，三相电压分别是59V、60V、60V，检查N相接地良好。

一起 PT断线引起低电压保护动作事故的处理与分析【摘要】：厂用电6kV系统母线电压的稳定对火电厂发电机组的安全稳定运行起着至关重要的作用。

当厂用电系统6kV母线PT发生断线故障时，6kV母线电压的变化可能会导致机组辅机的跳闸，给机组安全运行带来隐患。

本文通过对某火电厂600MW机组一起6kV母线ＰＴ断线引起部分电机低电压保护动作事故的处理与分析，结合实际运行情况提出相应的整改及防范措施。

【关键词】：PT断线；低电压保护；母线电压；防范措施一、厂用电6kV系统概述某火电厂600MW机组的厂用6kV系统设置厂用6kV 7A、7B段两段母线，其工作电源取自发电机出口T接的#7高厂变，备用电源来自#02启备变。

正常运行时由600MW机组高厂变分别供厂用6kV 7A、7B段。

当机组启动、停运或事故情况下可由220kV系统经#02启备变获得厂用电，作为600MW机组6kV厂用电系统的备用电源。

正常运行时#7机组厂用电系统6kV 7A、7B段母线电压在6.0-6.3kV之间，如果母线失压的话会通过快切装置切至#02启备变获得厂用电。

机组6kV高压电动机有循环水泵、工业水泵、引风机、送风机、浆液循环泵等等，大致平均布置在6kV 7A、7B段母线上。

图一：6kV系统辅机负荷分布图二、事件处理经过2020年03月30日15时45分，某火电厂#7机组集控室报警警铃响起，CRT 上发出“工业水泵B、浆液循环泵B、D跳闸”报警信号，同时A工业水泵联启正常，脱硫净烟气SO2浓度急速上升至161mg/m³。

立即派人去就地检查，发现厂用6kV工作7B段母线电压显示3.45kV，B工业水泵、B、D浆液循环水泵就地开关柜均出现“低电压”报警信号。

16时00分，运行人员就地退出C浆液循环泵“低电压”保护，通知脱硫启动C浆液循环泵成功，就地检查电机三相电流平衡，净烟气SO2浓度逐步下降。

16时22分，维修人员就地检查PT二次回路无明显异常，退出厂用6kV工作7B段工作母线所有6kV 辅机的“低电压”保护，合上6kV母线7B段PT柜A相二次侧空开，厂用6kV工作7B段母线电压显示正常。

浅谈发电机出口PT断线事故的分析与处理方法摘要:发电机出口PT的作用主要是用来测量发电机电压，供发电机保护和计量用。

PT即电压互感器，potential transformer。

它和变压器很相像，都是用来变换线路上的电压。

电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在机组发生故障时保护运行中的贵重设备、电机和变压器。

机组在正常运行中发生PT断线将影响测量、影响电压调节、闭锁保护；当发电机励磁方式在自动时，与之相关的PT保险熔断会使发电机励磁电流异常增加而导致过激磁保护动作。

本文只要介绍某火电厂机组正常运行时发生发电机出口PT断线，通过现象分析，对故障进行查找，进行问题处理并制定相应的防范措施。

关键词:发电机出口PT断线；故障处理；制定防范措施1.引言发电机是火电厂主要设备之一。

对其可靠性的要求非常高, 一旦发生故障, 不仅威胁电网稳定运行, 而且会给发电企业造成巨大经济损失. 因此, 在对其制造、安装质量要求提高的同时, 对二次设备及保护配置也提出了更高的标准, 以确保在发电机内部或外部发生故障的情况下能快速地切除或隔离故障点, 不发生人身伤害和设备损坏事故. 本文依据某火电厂2018年4月出现的发电机出口PT断线的实际现象为例, 从现场现象及数据出发进行检查分析, 直至最终故障得到可靠的处理.并分析总结此故障应该制定的防范措施。

2.发电机出口PT断线的现象2018年4月8日，某电厂#2机组发电机2YH B相在运行中发现异常，运行人员发现DCS上发电机报警画面发电压不平衡信号。

联系检修人员并一同赶往#2发变组保护室，在发变组保护B屏上发现报警：发电机PT断线，查看发变组保护B屏发电机运行参数：A相电压57.59V，B相电压53.4V，C相电压58.24V。

在发电机出口PT就地控制箱中测量TV2 B相电压53.5V。

与此同时，在#2机组励磁室励磁调节柜控制画面上AVR发PT失效告警。

复位PT二次开关引起备自投误动作事故案例分析骆耀锦(中海石油化学股份有限公司，海南东方，572600)摘要：备自投能否正确启动直接关系到供电的可靠性。

本文通过对6KV配电室备自投误动作进行分析，指出了其存在的缺陷，并提出了相应的改进措施，试验及现场运行表明这些措施是可靠有效的。

关键词：备自投；PT断线；有流闭锁；改进措施A accident analysis of automatic bus transfer false actionwith resetting PT secondary power switchLUO Yaojin（China BlueChemical Ltd.，Dongfang 572600, China）Abstract:Whether the automatic bus transfer device start correctly or not is directly related to the reliability of the power supply. By analysis of automatic bus transfer false action in 6KV distribution room, it discusses the existing problems and gives the corresponding technology improvement measures. The test and running experience show that the improvement measure is effective and reliable.Key words:automatic bus transfer device; PT-breaking; current blocking; improvement measure 0引言近年来，随着用户对供电可靠性的不断提高以及电网规模的不断扩大，电网结构多采用环形电网，由于电磁环网运行对电力系统的安全稳定运行有一定的威胁[1,2]，所以对于110KV及以下电压等级的系统，多采用环网结构开环运行的方式保证安全稳定，同时采用备用电源自动投入装置（以下简称备自投）来提高系统的供电可靠性。

PT一次保险熔断引起的高频保护误动原因分析胡小燕;于忱【摘要】宁夏大唐大坝发电公司6号机组发变组保护B柜DGT-801B保护装置因发电机出口PT B相一次保险熔断引起＂发电机过频＂保护动作出口跳闸,通过故障波形回放分析,得出事故原因为：PT一次保险熔断引起二次电压输出异常,造成频率保护采集频率信息传变异常导致保护误动作。

提出了在保护装置中增加谐波闭锁功能,以增强保护动作的灵敏性和可靠性的建议。

%The protection device of B cabinet DGT-801B of the transformer set for No.6 unit due to the generator outlet PT B-phase primary fuse fusing bringing the over frequency of generator＇ protection action outlet trip in Ningxia Datang International Daba Power【期刊名称】《宁夏电力》【年(卷),期】2011(000)003【总页数】6页(P9-13,55)【关键词】PT;保险熔断;高频保护;谐波闭锁【作者】胡小燕;于忱【作者单位】宁夏大唐国际大坝发电有限责任公司,宁夏青铜峡751607;宁夏大唐国际大坝发电有限责任公司,宁夏青铜峡751607【正文语种】中文【中图分类】TM451近年来由于电压互感器二次电压回路在运行中出现故障，引起电压异常导致保护装置不正确动作的事件时有发生，严重危害了机组的安全运行，是继电保护工作中的一个薄弱环节。

PT二次电压回路与保护作为继电保护测量设备的起始点，其二次电压的正常输出至关重要，PT二次电压输出异常导致保护误动或拒动会产生非常严重的后果。

1 问题提出宁夏大唐国际大坝发电公司6号机组发变组保护采用双重化保护配置，A屏采用南瑞公司的RCS-985发变组保护装置，B屏采用南自厂生产的DGT-801发变组保护装置。

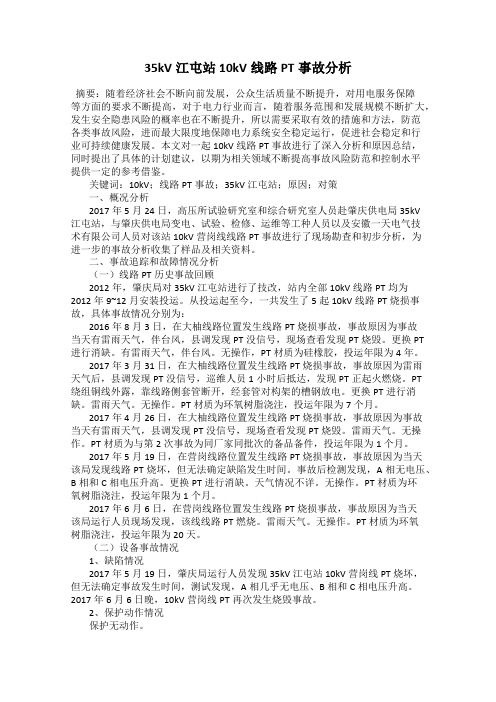

35kV江屯站10kV线路PT事故分析摘要：随着经济社会不断向前发展，公众生活质量不断提升，对用电服务保障等方面的要求不断提高，对于电力行业而言，随着服务范围和发展规模不断扩大，发生安全隐患风险的概率也在不断提升，所以需要采取有效的措施和方法，防范各类事故风险，进而最大限度地保障电力系统安全稳定运行，促进社会稳定和行业可持续健康发展。

本文对一起10kV线路PT事故进行了深入分析和原因总结，同时提出了具体的计划建议，以期为相关领域不断提高事故风险防范和控制水平提供一定的参考借鉴。

关键词：10kV；线路PT事故；35kV江屯站；原因；对策一、概况分析2017年5月24日，高压所试验研究室和综合研究室人员赴肇庆供电局35kV江屯站，与肇庆供电局变电、试验、检修、运维等工种人员以及安徽一天电气技术有限公司人员对该站10kV营岗线线路PT事故进行了现场勘查和初步分析，为进一步的事故分析收集了样品及相关资料。

二、事故追踪和故障情况分析（一）线路PT历史事故回顾2012年，肇庆局对35kV江屯站进行了技改，站内全部10kV线路PT均为2012年9~12月安装投运。

从投运起至今，一共发生了5起10kV线路PT烧损事故，具体事故情况分别为：2016年8月3日，在大柚线路位置发生线路PT烧损事故，事故原因为事故当天有雷雨天气，伴台风，县调发现PT没信号，现场查看发现PT烧毁。

更换PT进行消缺。

有雷雨天气，伴台风。

无操作，PT材质为硅橡胶，投运年限为4年。

2017年3月31日，在大柚线路位置发生线路PT烧损事故，事故原因为雷雨天气后，县调发现PT没信号，巡维人员1小时后抵达，发现PT正起火燃烧。

PT绕组铜线外露，靠线路侧套管断开，经套管对构架的槽钢放电。

更换PT进行消缺。

雷雨天气。

无操作。

PT材质为环氧树脂浇注，投运年限为7个月。

2017年4月26日，在大柚线路位置发生线路PT烧损事故，事故原因为事故当天有雷雨天气，县调发现PT没信号，现场查看发现PT烧毁。
