施工用电量计算

一. 施工临时用电计算（一）计算公式（二）需要系数的取定K1、K2、K3、K4——需要系数的取定参见下表：（三）施工用电容量计算1.总用电量计算2.阶段性用电量计算因为每个施工阶段的用电量都不一样，通过对施工进度计划的分析可将用电量情况分为三个阶段，如下表：(1）基坑支护完成前施工阶段(2）塔楼施工36层以下施工阶段(3）塔楼施工36层以上施工阶段二. 电缆的选择（一）选择原则电缆的选择按照每个施工区的需求进行配置。

我司需进行从甲方变压器专用配电房接驳电源至现场临边，配置临边配电柜，从独立配电柜输出电源（二级线路、三级线路）接驳点后的设计计算等。

本计算设计按总包要求进行二级电源的计算选择，并提供三级电源电箱配置接驳表及设备视在工作电流(不包括因线路长度造成的电损)数据，供相关单位接驳管理。

除特殊说明外，至二级配电柜的电缆全部采用YJV-0.6/1KV铜芯线。

根据查询资料（《民用建筑电气设计手册》Ｐ304之表6.2.7-5）该型号电缆载流量如下：（二）电缆和箱柜的编号规则（三）主电缆的选择1.塔楼主电缆的选择塔楼的施工用电在封底前主要为钢结构用电，塔楼设计有4根电缆，有2根电缆作为钢结构施工专用，另外2根作为钢结构和其他专业施工合用。

(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：2.A/C区地下室及裙楼主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：3.B/C区地下室主电缆的选择(1）负荷计算(2）电缆选择通过查询电缆载流量表，电缆选择如下：4.施工电梯主电缆的选择(1）塔楼北面及裙楼施工电梯主电缆的选择此计算为塔楼北面1#、2#和3#以及裙楼8#和9#施工电梯的负荷计算及电缆选择。

1）负荷计算2）电缆选择通过查询电缆载流量表，电缆选择如下：(2）塔楼南面施工电梯主电缆的选择此计算为塔楼南面4#、5#、6#和7#施工电梯的负荷计算及电缆选择。

1）负荷计算2）电缆选择通过查询电缆载流量表，电缆选择如下：5.办公区主电缆的选择(1）负荷计算办公区的主要用电量为电脑、空调、饮水机、打印机等，甲方和乙方共75个房间，每个房间平均按照2.5KW考虑，照明用电按动力用电的10%考虑，需用系数为0.6，计算负荷如下：(2）电缆选择通过查询电缆载流量表，电缆选择如下：6.塔吊主电缆的选择本工程使用的塔吊有3台，分别位于A区的1台C7030塔吊、1台STL203塔吊，B区的1台STL203塔吊，A区的塔吊由A/C区二级配电柜供电，B区的1台塔吊因离配电房近，就直接从配电房回路引出。

施工用电量计算范文用电量的计算主要包括以下几个方面：1.施工设备的用电量计算：施工设备是施工项目中最主要的用电设备之一，包括塔吊、起重机、电焊机、水泵等。

计算施工设备的用电量需要评估设备的功率以及设备使用的时间。

例如，项目需使用一台功率为30千瓦的塔吊，每天使用8小时，那么该塔吊每天的用电量为30千瓦×8小时=240千瓦时。

2.临时用电设备的用电量计算：施工期间，为了满足施工现场的用电需求，通常会设置临时用电设备，如发电机组、临时电箱等。

计算临时用电设备的用电量需要评估设备的功率以及设备使用的时间。

例如，项目需使用一台功率为100千瓦的发电机组，每天使用10小时，那么该发电机组每天的用电量为100千瓦×10小时=1000千瓦时。

3.施工建筑物的用电量计算：施工期间，为了提供办公、生活以及施工过程中的照明等需求，通常会在施工现场搭建临时建筑物。

计算施工建筑物的用电量需要评估建筑物各个部分的用电设备以及使用时间。

例如，施工工地的临时办公楼内装有10个功率为100瓦的台灯，每天使用8小时，那么办公楼每天的用电量为10个×100瓦×8小时=800瓦时。

4.施工机械设备的用电量计算：施工期间，会使用各种机械设备，如混凝土搅拌机、砂石分离器等。

计算施工机械设备的用电量需要评估设备的功率以及设备使用的时间。

例如，施工工地需要使用一台功率为50千瓦的混凝土搅拌机，每天使用6小时，那么该混凝土搅拌机每天的用电量为50千瓦×6小时=300千瓦时。

用电量的计算对于施工项目的电力供应和配电设备的设计及规划至关重要。

合理计算用电量可以保证施工项目的正常进行，避免因用电不足或过剩造成的施工工程延误和安全事故的发生。

同时，用电量的计算也可以为施工单位提供用电设备选型及电力供应合同的谈判依据。

对于施工用电量的计算，需要结合具体的施工项目进行综合评估，包括项目的规模、工期、工程类型等因素。

电量计算怎么算主体结构施工与装修相比结构施工时用电量比较大，因此按照主体结构施工用电量计算。

1 施工机械用电PC= K1∑P1其中：PC为施工用电容量K1为设备同时使用系数，取0.6P1为设备同时使用最大容量2 照明用电P0= 1.10（K2∑P2+ K3∑P3）其中：P0为照明用电容量K2为室内照明同时使用系数，取0.8P2为室内照明容量P3为室外照明容量K3为室外照明同时使用系数，取1.0最大用电量P=PC + P0施工用电总容量PR= 1.10*P/0.8其中PR=为用电总容量0.8=为功率因数临时施工用电现场电量怎么计算[ 标签：施工用电,电量]所有机械的功率相加（用电总荷），然后呢施工现场用电方案1、工程概况2、用电总平面布置详见施工用电平面布置图3、使用施工动力情况名称数量（台）额定功率（KW）名称数量（台）额定功率（KW）混凝土搅拌机 1 10 弯曲机 1 5.5插入式振捣器3 3.3 镝灯 2 10.5平板振捣器3 6.6 塔吊 1 20.9电焊机1 15 碰焊机 1 100切割机1 15 蒸饭箱 1 9钢筋切断机1 5.5 开水炉 1 9经计算施工现场全部动力设备总功率∑P=210.3KW，根据常规估算，施工计划用电计算为：P动=K×∑P / COSφ =0.7×210.3/0.75=196.28KW考虑到照明及生活用电按10% P动，则实际需用电量为：P总 =1.1×P动 =215.9KW现场业主提供总电源，提供的施工用电能满足施工机械要求，我公司进场后将按照施工要求临时用电线路布置。

4、配电线路布置：4.1 施工现场临时用电总电源是由业主提供的低压电系统380/220电压的总配电箱，整个施工现场按三级配电内容形式布置，即总配电箱→分配电箱→用电设备。

对各施工用电配电箱、分配箱、开关箱按现场线路逐一编号，“一机、一闸、一漏、一箱”。

箱内所用开关，用明显的标志注明其回路和所控用设备等，开关箱有专人负责，周围无杂物并定期有持证电工按时检查，整个施工现场供电线路严禁非电工擅自装、安用电器、拉高电线，以防发生触电伤害。

用电量的计算
（1）估计施工用电总容量，选择配电变压器：
施工现场所用全部动力设备的总功率为：
∑P=32.2+41+1.1+1.1+5.5+5.5+3+9+2.2+0.4+1+0.7+3=105.7KW
施工现场虽然所用电动机在10台以上，但主要负荷在砼输送泵和布料机上，所以需要系数K应该选大一些，取K=0.7，COSα=0.75。

这样动力容量即为：
P动=K∑P/ COSα=0.7*105.7/0.75=98.65KVA
再加10%的照明用电，算出施工用电总容量为：
P=1.10* P动=1.10*98.65=108.5 KVA
当地高压电为三相10000V，施工动力用电需三相380V电源，照明需单相220V 电源，按上述要求选用SL7-100/10型三相降压变压器，其主要技术数据为：额定容量100 KVA，高压额定线电压10KV，低压额定线电压10KV，作Y接使用。

9、配电导线截面的选择
为安全起见，选用橡胶绝缘铜导线，按两路分别进行计算。

北路导线截面的选择：
按导线的允许电流选择，该路的工作电流为：
I线=K*∑P(1)/31/2*U线* COSα=1*（10+4.5）*1000/31/2*380*0.75=14500/495=30A 选用4mm2的橡胶绝缘铜导线。

南路导线截面的选择：
I线=K*∑P(1)/31/2*U线* COSα=0.9*71.5*1000/31/2*380*0.75=64350/495=130A 选用50mm2的橡胶绝缘铜导线，中号则选用小1号35mm2线即可。

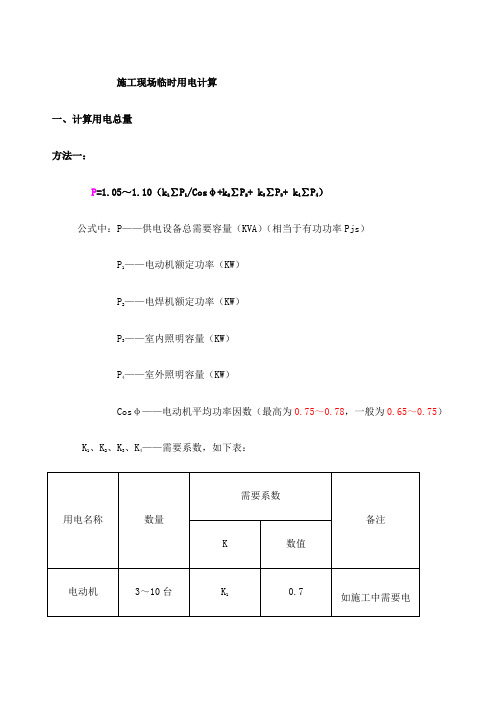

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K 1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：Pjs1＝Kx×ΣPe无功功率：Qjs1＝Pjs1×tgφ视在功率：Sjs1＝(P2 js1 + Q2 js1)1/2＝Pjs1/ COSφ＝Kx×ΣPe / COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pjs＝Kx×ΣPjs1Qjs＝Pjs×tgφSjs＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25 Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I= P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L） / C △U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL ＝7.75。

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+k3∑P3+k4∑P4）公式中：P——供电设备总需要容量（K VA）（相当于有功功率Pjs）P——电动机额定功率（KW）1——电焊机额定功率（KW）P2视在功率：S js1＝(P2js1+Q2js1)1/2＝P js1/COSφ＝Kx×ΣPe/COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2js+Q2js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）PSn≥①按三相四线制线路上的电流计算公式：I=P/√3Vφ（≈1.5~2P）二线制线路上的电流计算公式：I=P/V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L）/C△U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（k W·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

下面给你推荐一个常用电缆载流量计算口诀,您自己参照选择合适电缆但你要先根据电压和10千瓦算出电流二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

工程技术学院应化楼工程施工总用电量及确定导线截面计算一、施工总用电量计算：1、1#配电箱施工机械、塔吊用电量：∑p1a=∑p值（千瓦）=5.5+2.2+5.5+3×2+3+4×1.5+2.5+40=70.7（KW）2、2#配电箱施工机械用电量：∑p1b=∑p值（千瓦）=5.5+3+75+3×2+3=92.5（KW）3、1#配电箱照明用电量：∑p2a =0.001×（K2 ∑P内+K3∑p外）=0.001×（0.8×2300+1.0×15000）=16.84（KW）4、2#配电箱照明用电量：∑p2b =0.001×（K2 ∑P内+K3∑p外）=0.001×0.8×1200=0.96（KW）5、1#配电箱施工总用电量：∑p1aS（KV A）=K（—————.K1 .K2 . ∑p2a .K3）Ycosφ70.7=1.05×(————×0.5×0.75+16.84×0.6)=54.29(KW)0.66、2#配电箱施工总用电量：∑p1aS（KV A）=K（—————.K1 .K2 . ∑p2a .K3）Ycosφ92.5( =1.05×————×0.5×0.75+0.96×0.6=58.39 (KW)0.6二、选择电源及确定变压器：1、变压器由建设单位解决。

2、电源由建设单位配电房直接引入。

3、施工现场分三个配电箱。

三、布置配电线路和确定导线截面：根据现场电压情况为380V～220V采用技式配电线路，因配电线路短，故不计算电压降：1、1#配电箱安全电流：功率（KW）×1000 54.29×1000I（电流）= ——————————= ————————= 114.17（A）3×380×0.85×0.85 475.52经计算1#配电箱导线截面选用25mm22、1#配电箱安全电流功率（KW）×1000 58.39×1000I（电流）= ——————————= ————————= 122.78（A）3×380×0.85×0.85 475.52经计算2#配电箱导线截面选用25mm2。

施工现场用电量计算在施工组织设计的土建部分中，确定了各单元工程的施工方案，选择了所要的机械设备，安排了施工进度，就可以对临时用电量的估算。

一，估算方法一种估算方法是同时考虑施工现场的动力和照明用电，可按照下列公式计算：S=K{（∑P1÷ηcosφ）K1K2+∑P2K3}公式中各部分的代表含义如下：S：工地总用电量；K：备用系数，一般取K=1.05~1.1；∑P1：全工地动力设备的额定输出功率总和，KW；∑P2：全工地照明用电量总和，KW；η：动力设备效率，即各电动机的平均效率，一般取η=0.85；cosφ：功率因素，建筑工地一般取用 0.65；K1：全部动力设备同时使用系数，一般五台一下时取K1=0.6，五台以上时取K1=0.4~0.5；K2：动力负荷系数，主要考虑没有因性质不同在负荷时的工作情况，一般取K2=0.75~1；K3：照明设备同时使用系数，一般取K3=0.6~0.9；另一种方法，如果工地照明用电量很小，为简明计算，可在动力用电量之外再加10%，作为总用电量，这就可以用下面的公式计算：S动=K1（∑P1÷ηcosφ）K2得出总的用电量之后，再计算工地所需的总电流，其公式为：I=（Sz×1000）÷（1.73×U）公式中I：表示总电流，A；Sz：表示工地总用电量，KVA；U：表示供电系统的线电压，U=380二，详细计算方法：（1）工地临时供电包括动力用电与照明用电两种，按下列几点情况计算用电量：1）全工地使用的电动机械设备、电动工具和照明的用电量；2）施工总进度计划中施工高峰期间用电机械设备的最高数量；3）各种电力机械设备在工作中的利用情况。

总用电量按下式计算：P＝1.05––1.10（K1ΣP1/cosθ+K2ΣP2 + K3ΣP3 +K4ΣP4）P–––––供电设备总需求容量（KVA）；P1–––––电动机额定功率（KW）；P2––––电焊机额定容量（KVA）；P3–––––室内照明容量（KW）；P4–––––室外照明容量（KW）；cosθ––––电动机的平均功率因子（在施工现场最高为0.75-0.78；一般为0.65-0.75）；K1、K2、K3、K4–––––需要系数；K1（电动机）＝0.5-0.7K2（电焊机）=0.6。
