下载文档原格式

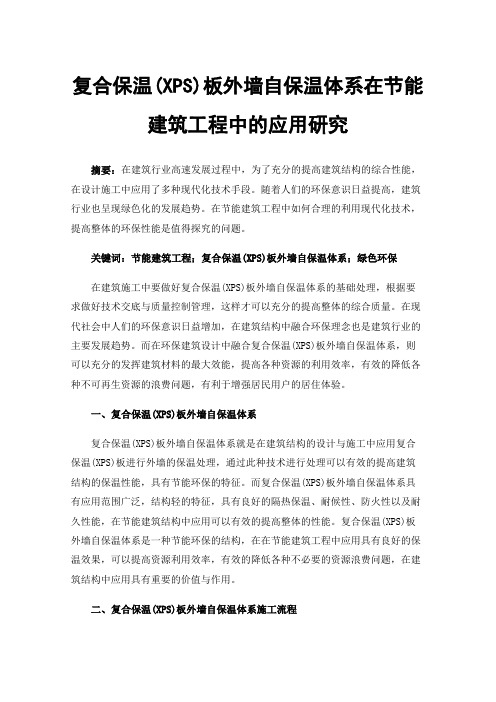

复合保温(XPS)板外墙自保温体系在节能建筑工程中的应用研究摘要：在建筑行业高速发展过程中，为了充分的提高建筑结构的综合性能，在设计施工中应用了多种现代化技术手段。
随着人们的环保意识日益提高，建筑行业也呈现绿色化的发展趋势。
在节能建筑工程中如何合理的利用现代化技术，提高整体的环保性能是值得探究的问题。
关键词：节能建筑工程；复合保温(XPS)板外墙自保温体系；绿色环保在建筑施工中要做好复合保温(XPS)板外墙自保温体系的基础处理，根据要求做好技术交底与质量控制管理，这样才可以充分的提高整体的综合质量。
在现代社会中人们的环保意识日益增加，在建筑结构中融合环保理念也是建筑行业的主要发展趋势。
而在环保建筑设计中融合复合保温(XPS)板外墙自保温体系，则可以充分的发挥建筑材料的最大效能，提高各种资源的利用效率，有效的降低各种不可再生资源的浪费问题，有利于增强居民用户的居住体验。
一、复合保温(XPS)板外墙自保温体系复合保温(XPS)板外墙自保温体系就是在建筑结构的设计与施工中应用复合保温(XPS)板进行外墙的保温处理，通过此种技术进行处理可以有效的提高建筑结构的保温性能，具有节能环保的特征。
而复合保温(XPS)板外墙自保温体系具有应用范围广泛，结构轻的特征，具有良好的隔热保温、耐候性、防火性以及耐久性能，在节能建筑结构中应用可以有效的提高整体的性能。
复合保温(XPS)板外墙自保温体系是一种节能环保的结构，在在节能建筑工程中应用具有良好的保温效果，可以提高资源利用效率，有效的降低各种不必要的资源浪费问题，在建筑结构中应用具有重要的价值与作用。
二、复合保温(XPS)板外墙自保温体系施工流程（一）准备与测量放线在施工中为了充分的提高建筑结构的综合质量，增强建筑节能性能在竣工质量验收阶段的综合性能，在节能建筑工程中要根据实际状况合理的应用XPS外墙自保温体系，在施工中其主要作业流程如下：在施工中要根据要求做好现场作业的准备处理，根据工程作业的实际要求，做好施工现场的测量与放线处理。

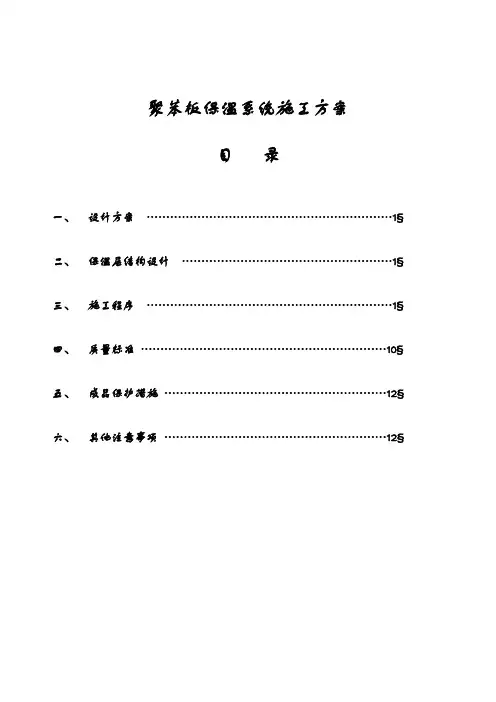

聚苯板保温系统施工方案目录一、设计方案………………………………………………………1§二、保温层结构设计………………………………………………1§三、施工程序………………………………………………………1§四、质量标准………………………………………………………10§五、成品保护措施…………………………………………………12§六、其他注意事项…………………………………………………12§一、设计方案1、设计要求（1）功能要求根据地区的气候特点、该工程所处的具体位置和功能以及业主的要求，涂装完成以后应具备以下功能：1）表面平整，无龟裂纹产生。
2）具有防水防渗作用。
3）具有一定的保洁性。
4）达到设计要求的保温效果。
5）达到设计要求的装饰效果。
（2）外观要求表面平整，色彩达到设计要求。
二、保温层结构设计为达到上述功能，结合现有墙面基层状况，拟采用以下功能层结构□各功能层的作用及有效厚度三、施工程序1、 施工要求：1） 施工温度不应低于5oC ，而且施工完成后，24小时内气温高于5oC 。
夏季高温时，不宜在强光下施工。
2） 5级以上或雨天禁止作业。
3） 找平层施工前，抹灰部位根据情况提前半个小时浇水。
4） 找平层用1：3水泥基柔性找平砂浆。
5） 窗口，窗膀水平角及垂直角要挂线施工。
2、 基层处理：1） 做外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m 靠尺检测，其平整度≤3mm ，阴、阳角方正。
局部不平整超限度部位用1：2水泥砂浆找平。
2） 基层表面应光滑、坚固、干燥、无污染或其它有害的材料。
3） 墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进口线或其它预留洞口，应按设计图纸或施工验收规范要求提前施工。
3、 施工工序阴阳角、门窗膀挂线 基层墙体湿润粘结保温板 保温板塞缝，打磨、找平墙面 保温板面批涂抗裂抹面腻子，粘结玻纤网验收4、施工流程图：5、粘贴保温板1 . 1工具明细：1、锯条或刀锯2、打磨保温板的粗砂纸挫子或专用工具3、小压子或铁勺4、铝合金靠尺5、铁卷尺6、线绳、线坠7、墨斗8、灰刀及阴阳角抿子9、手枪钻及搅拌器1 . 2配料工具1、铁灰槽（建议1m×0.4m×0.3m）2、小铁平锹3、提漏（1kg/个或5kg/个）4、塑料桶（建议能装15kg水泥作为量桶）5、铁筛网（16目）1 . 3粘贴保温板1、配置保温板粘贴剂必须有专人负责，以确保搅拌质量。

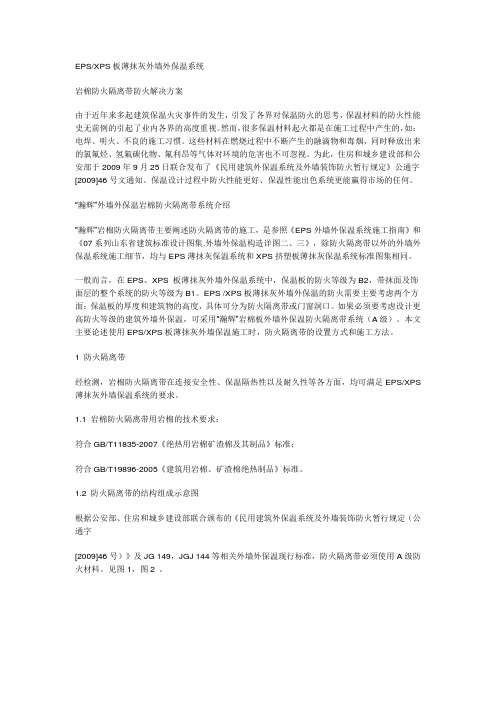

EPS/XPS板薄抹灰外墙外保温系统岩棉防火隔离带防火解决方案由于近年来多起建筑保温火灾事件的发生，引发了各界对保温防火的思考，保温材料的防火性能史无前例的引起了业内各界的高度重视。
然而，很多保温材料起火都是在施工过程中产生的，如：电焊、明火、不良的施工习惯。
这些材料在燃烧过程中不断产生的融滴物和毒烟，同时释放出来的氯氟烃、氢氟碳化物、氟利昂等气体对环境的危害也不可忽视。
为此，住房和城乡建设部和公安部于2009年9月25日联合发布了《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号文通知。
保温设计过程中防火性能更好、保温性能出色系统更能赢得市场的任何。
“瀚辉”外墙外保温岩棉防火隔离带系统介绍“瀚辉”岩棉防火隔离带主要阐述防火隔离带的施工，是参照《EPS外墙外保温系统施工指南》和《07系列山东省建筑标准设计图集.外墙外保温构造详图二、三》，除防火隔离带以外的外墙外保温系统施工细节，均与EPS薄抹灰保温系统和XPS挤塑板薄抹灰保温系统标准图集相同。
一般而言，在EPS、XPS 板薄抹灰外墙外保温系统中，保温板的防火等级为B2，带抹面及饰面层的整个系统的防火等级为B1。
EPS /XPS板薄抹灰外墙外保温的防火需要主要考虑两个方面：保温板的厚度和建筑物的高度，具体可分为防火隔离带或门窗洞口。
如果必须要考虑设计更高防火等级的建筑外墙外保温，可采用“瀚辉”岩棉板外墙外保温防火隔离带系统（A级）。
本文主要论述使用EPS/XPS板薄抹灰外墙保温施工时，防火隔离带的设置方式和施工方法。
1 防火隔离带经检测，岩棉防火隔离带在连接安全性、保温隔热性以及耐久性等各方面，均可满足EPS/XPS 薄抹灰外墙保温系统的要求。
1.1 岩棉防火隔离带用岩棉的技术要求：符合GB/T11835-2007《绝热用岩棉矿渣棉及其制品》标准；符合GB/T19896-2005《建筑用岩棉、矿渣棉绝热制品》标准。
1.2 防火隔离带的结构组成示意图根据公安部、住房和城乡建设部联合颁布的《民用建筑外保温系统及外墙装饰防火暂行规定（公通字[2009]46号）》及JG 149，JGJ 144等相关外墙外保温现行标准，防火隔离带必须使用A级防火材料。
《XPS聚苯板薄抹灰外墙外保温系统》施工组织方案目录一．外墙外保温施工工艺二．质量标准三．质量保证措施四．实现质量目标措施五．成品保护措施六．其他注意事项七. 材料节约措施八．安全及文明措施九. 对总包单位配合要求十. 外保温细部做法附图一.外墙外保温施工工艺（一）、施工依据：国家有关过程施工规范和规定：《外墙外保温建筑构造（一）》（02Ｊ121－1）《外墙外保温工程技术规程》（ＪＧＪ144－2004）《山东省居住建筑节能设计标准》（ＤＮＪ41／062－2005）《建筑外墙保温技术导则》（ＲＩＳＮ－ＴＧ001－2005）《建筑工程施工质量验收统一标准》；《建设工程安全生产管理条例》；《建筑施工手册》（二）、施工做法1.总则1.1 本规程是以聚苯乙烯泡沫塑料为保温材料，耐碱玻纤网格布为增强材料，外墙外保温专用粘接砂浆和外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准。
该外墙外保温体系基本构造见表1:表1 外墙外保温基本构造除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定2. 材料准备2.1 材料（1）聚苯乙烯泡沫塑料板（以下简称聚苯板）：表2 聚苯板技术性能要求（2）外保温用粘接砂浆和外保温用罩面砂浆技术性能指标需符合表3和4要求。
表3 外墙外保温用粘接砂浆技术性能指标表4 外墙外保温罩面用砂浆性能指标（3）耐碱玻璃纤维涂塑网格布（以下简称网格布）：耐碱性能应符合《耐碱玻璃纤维无捻粗纱》（JC/T572-94）中对耐碱性的要求。
2.2 工具电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等2.3施工条件2.3.1 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中第五章第三节“混凝土工程”中对多层大模的要求。
2.3.2操作地点环境温度和基底温度不低于5℃、风力不大于5级，雨雪天不能施工。
XPS板外墙外保温系统施工方案上海雅俊装饰工程有限公司2010－11－17一、系统介绍XPS板外墙外保温系统产品介绍A、系统简介雅达轻质A级保温板系统是一种有毛面表皮层的挤塑板为外保温材料的专用外墙保温系统，主体由粘接层、保温层、护面层和饰面层组成。
其保温主材料挤塑（简称XPS），具有容量轻、绝热性好、刚性大、尺寸稳定性好等特点。
雅达XPS系统即安装在建筑物围护结构外墙外侧的保温隔热系统，由挤塑板保温层、XPS板界面处理剂、特殊聚合物改性胶粘剂粘结层、必要时辅助使用的机械锚固件、特殊聚合物改性抹面胶浆（内置耐碱玻璃纤维网格布）防护层和饰面层组成。
根据基层表面状况或楼层高低，可采用纯粘结方式或粘结辅助机械锚固相结合方式安装系统。
XPS板外墙外保温系统结构.1、基层墙体2、 EF-160 胶粘剂；3、 EF-166 XPS板EF-168 锚栓固定件4、 EF-162 抹面胶浆5、 EF-164 耐碱网布（160g双层）6、饰面层B、系统性能❑系统降低了居住采暖和制冷的能耗XPS保温板的高热阻值以及长期使用后的高热阻保持率，有效降低了建筑物能耗，并极大地提高了居住舒适度。
❑系统增强了墙体的防水性和防潮性采用聚合物改性砂浆以及连续均匀的墙体包覆使系统具有良好的韧性和防水性。
克服了加气混凝土、混凝土空心砌块等墙体防水和气密性较差的缺点。
❑系统有效保护了主体结构系统安装在建筑物围护结构外墙的外侧，主体结构始终处在相对温度较恒定的状态中，缓冲了因温度变化导致结构变形产生的应力（即：热损伤）。
事实证明，墙体和屋面保温隔热材料选材适当，设计厚度合理，系统将有效地防止和减少墙体和屋面地温度引力，有效地消除异常裂缝的产生。
从而有效地提高了主体结构的耐久性，延长建筑物使用寿命，这要比内保温更科学合理。
❑系统提升了建筑立面装饰效果系统塑造出不开裂、高度平整的墙面，使得饰面层（不管采用外墙涂料或面砖）均能创造出更具美学价值的装饰效果。
聚苯板保温系统施工方案目录一、设计方案………………………………………………………1§二、保温层结构设计………………………………………………1§三、施工程序………………………………………………………1§四、质量标准………………………………………………………10§五、成品保护措施…………………………………………………12§六、其他注意事项…………………………………………………12§一、设计方案1、设计要求（1）功能要求根据地区的气候特点、该工程所处的具体位置和功能以及业主的要求，涂装完成以后应具备以下功能：1）表面平整，无龟裂纹产生。
2）具有防水防渗作用。
3）具有一定的保洁性。
4）达到设计要求的保温效果。
5）达到设计要求的装饰效果。
（2）外观要求表面平整，色彩达到设计要求。
二、保温层结构设计为达到上述功能，结合现有墙面基层状况，拟采用以下功能层结构□各功能层的作用及有效厚度序号涂层名称有效厚度主要作用备注1 基层处理层清理墙面，使平整度误差达到3mm以内2 苯板保温层隔热保温3纤维网格布抗裂抹面砂浆3 mm 增加抗拉强度，防开裂含加强网4 柔性耐水层0.3-0.5mm 形成光滑细腻的表面，提高光滑度和丰满度5 弹性平涂系列防水，保护基面，起装饰作用三、施工程序1、施工要求：1） 施工温度不应低于5oC ，而且施工完成后，24小时内气温高于5oC 。
夏季高温时，不宜在强光下施工。
2） 5级以上或雨天禁止作业。
3） 找平层施工前，抹灰部位根据情况提前半个小时浇水。
4） 找平层用1：3水泥基柔性找平砂浆。
5） 窗口，窗膀水平角及垂直角要挂线施工。
2、 基层处理：1） 做外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m 靠尺检测，其平整度≤3mm ，阴、阳角方正。
局部不平整超限度部位用1：2水泥砂浆找平。
2） 基层表面应光滑、坚固、干燥、无污染或其它有害的材料。

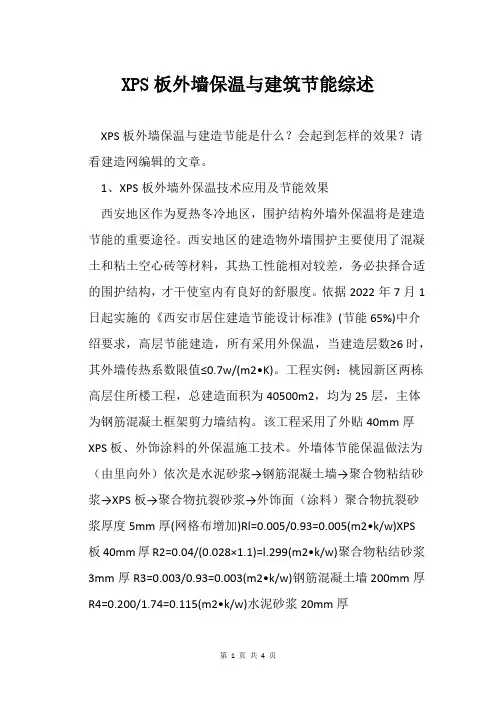

XPS板外墙保温与建筑节能综述XPS板外墙保温与建造节能是什么？会起到怎样的效果？请看建造网编辑的文章。
1、XPS板外墙外保温技术应用及节能效果西安地区作为夏热冬冷地区，围护结构外墙外保温将是建造节能的重要途径。
西安地区的建造物外墙围护主要使用了混凝土和粘土空心砖等材料，其热工性能相对较差，务必抉择合适的围护结构，才干使室内有良好的舒服度。
依据2022年7月1日起实施的《西安市居住建造节能设计标准》(节能65%)中介绍要求，高层节能建造，所有采用外保温，当建造层数≥6时，其外墙传热系数限值≤0.7w/(m2•K)。
工程实例：桃园新区两栋高层住所楼工程，总建造面积为40500m2，均为25层，主体为钢筋混凝土框架剪力墙结构。
该工程采用了外贴40mm厚XPS板、外饰涂料的外保温施工技术。
外墙体节能保温做法为（由里向外）依次是水泥砂浆→钢筋混凝土墙→聚合物粘结砂浆→XPS板→聚合物抗裂砂浆→外饰面（涂料）聚合物抗裂砂浆厚度5mm厚(网格布增加)Rl=0.005/0.93=0.005(m2•k/w)XPS板40mm厚R2=0.04/(0.028×1.1)=l.299(m2•k/w)聚合物粘结砂浆3mm厚R3=0.003/0.93=0.003(m2•k/w)钢筋混凝土墙200mm厚R4=0.200/1.74=0.115(m2•k/w)水泥砂浆20mm厚R5=0.020/0.87=0.023(m2•k/w)外墙传热阻R0=Ri+R1+R2+R3+R4+R5+Re=0.11+0.005+1.299+0.003+0.115+0.0 23+0.004=1.559(m2•k/w)设计外墙传热系数ki=l/R0=1/1.559=0.6420.7w/(m2•k)满意《西安市居住建造节能设计标准》(节能65%)的要求。
其中XPS板隔热作用占到83.3%(l.299/l.559xl00%)，可见XPS板是外墙外保温中起主要隔热作用的部分，也表明XPS板外墙外保温系统在西安地区是切实可行的。
锦锈姜城一期XPS 挤塑板外墙外保温施 工 方 案DGJ32/J 19-20062004-149苏J/T 16-2004正太集团有限公司二O 一O 年八月二十日执行标准：施工图集：一、工程概况1、锦锈姜城一期位于姜堰大道市政府对面，总面积约为14万m2，施工面积约7万m2，总层高19层，12层以下外墙为面砖层，13层以上外墙为涂料层。
2、该工程采用外墙保温材料为：25mm拉毛B2级阻燃挤塑板，每2层采用A级不燃挤塑板作为防火隔离带（宽度300mm）；φ0.7热镀锌电焊网、160g的耐碱网格布、专用胶粘剂、抹面砂浆并增用界面剂以增强挤塑板跟砂浆的粘结强度、M80*80建筑锚栓。
以上材料均检测合格。
二、系统的基本构造三、施工条件3.1施工现场应做到通水、通电，并保证工作环境的清洁。
外墙墙体找平层施工完毕，待找平层干燥，强度、平整度、垂直度达到要求，外门窗安装完毕，主体验收合格后方可施工。
3.2外保温墙体施工宜采有双排脚手架，墙体不应预留孔洞和脚手眼。
当必须留设脚手眼待拆除脚手架时同步增补脚手眼部位保温。
施工环境温度应在5℃-35℃之间，风力不大于5级，雨天不能施工。
3.3外墙面上的雨水管卡、预埋件、支架和设备穿墙管道等安装到位，并预留出外保温层的厚度。
3.4大面积施工前，应先作样板墙面，并对操作工人进行岗前培训和技术交底。
四、施工工具除正常施工所需工具外，尚应准备：电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、粗砂纸、冲击钻、电锤、托线板、抹子、压子、2m靠尺等。
五、材料配制粘结砂浆水灰比：0.2：1 抹面砂浆水灰比：0.22：1六、施工工序6.1饰面层为涂料：基层墙体处理→粘贴挤塑板→挤塑板涂抹界面剂→钻孔及安装固定件→抹第一遍抗裂砂浆→埋贴网格布→抹聚合物砂浆、验收6.2饰面层为面砖：基层墙体处理→挤塑板涂抹界面剂→粘贴聚苯保温板→铺设热镀锌电焊网→钻孔及安装建筑锚栓→抹抗裂砂浆→找平、验收七、施工要点7.1基层墙面清理干净，以保证保温板的粘贴效果，并剔除墙面的凸出物，使之清洁平整，方可进行下道工序施工。
XPS板外墙外保温节能体系宜兴市建工建筑安装有限责任公司目录第一章编制说明第二章工程概况与特点第三章施工部署第四章材料准备第五章外墙外保温工程具体施工第六章施工进度保证措施第七章安全目标、安全保证体系第一章编制说明1. 编制标准及依据1.1 ___________ 施工图1.2 ___________ 施工组织设计1.3《膨胀保温板薄抹灰外墙外保温系统》JG149-20041.4《外墙外保温工程技术规程》JGJ144-20041.5《建筑节能工程质量验收规范》GB50411-20071.6《江苏省工程建设标准建筑节能工程施工质量验收规程》DGJ32/J 19-2007 1.7国家建筑标准设计图集墙体节能建筑构造06J1231.8公司工程质量管理制度1.9施工现场实际情况及环境2. 编制目的本施工方案是对该外墙外保温工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等工作详细而周全的设计，使该工程施工的全过程中，各环节始终处于受控状态，质量达到优良标准，使业主称心满意，工程管理合理而有效。
第二章工程概况1. 工程简介1.1项目名称：常州永盛包装有限公司车间 _____________ 外墙外保温工程1.2项目地址：江苏省常州市戚区潞城_________________1.3总建筑面积5800 _________ m2,保温施工面积4000 _________ 川。
主体结构为__________ 结构，1.4施工范围：a、所有涉及到住房墙面效果的建筑物外墙及其延伸面b 、为保证建筑物原有轮廓的一致性而必须增加的保温面c 、所有未封闭阳台、门窗部位的墙面。
1.5保温类型：设计XPS板厚度30 cm1.6外饰面类型：面砖饰面第三章施工部署1. 工程总体目标：本公司将全力以赴与总包单位密切协调工作，保证工程前期各种材料、人力、按需要量的投入、以确保总体进度的需要，建立定期的工程施工协调会制度，分层次分专业协调施工，加强与各方面的协调配合，并且上下沟通，落到实处，同心同德，目标一致以确保工程圆满完成。
2. 管理架构及组织机构2.1管理架构2.1.1本项目由公司工程部经理直接领导，委任项目经理，从全公司抽调最有工作经验的管理人员和现场指导人员。
2.1.2本项目实行项目法管理，由项目经理对工程的质量、进度、成本全面负责；同时根据工程工期、质量要求等特点，公司任命项目经理对工程全面负责，减少中间传达的烦琐程序，使工程管理更直接、高效。
2.1.3公司各部门从各方面协助项目经理部的工作2.2管理人员本工程项目配备各类管理人员，其中主要负责人员具有人力资源和社会保障部认可的《全国外墙保温施工技术人员执业培训证书》并具备两年以上的专业工作经验，其它专业人员具有多年保温工程经验。
3施工协调准备工作3.1与总包、监理单位的协调3.1.1在施工过程中，严格按照业主、总包单位及监理工程师批准的施工组织设计及施工方案施工，接受监理工程师的验收检查，并按监理要求，预以整改。
3.1.2所有入场使用的成品、半成品、设备、材料等，均主动向总包及监理工程师提交产品合格证或质保书，并按规定进行检测，递交检测结果报告。
3.1.3保温主要材料按标段划分复试三组，复试时间与监理、甲方共同商定。
3.1.4按部位或分项、工序检验质量，严格执行“上道工序不合格，下到工序不施工”的原则，使总包及监理工程师能顺利开展工作。
每幢房外立面按500-1000〃为一个检验批段进行检验批报验。
3.2施工条件协调由于外墙外保温工程是一项特殊的系统工程，施工条件对其影响重大，本公司在施工前需与总包单位和监理工程师达成以下协议，施工前应满足以下施工条件：1）施工现场应做到通电、通水、保持工作环境清洁。
2）操作地点环境温度和基层墙体表面温度均不得低于5C,连续24小时风力不大于5级。
3）为保证施工质量，施工面应避免阳光直射。
必要时，应在脚手架上搭设防晒布，遮挡施工墙面。
3）基层施工质量验收合格。
基层要求平整、坚固、清洁、干燥。
4）墙面平整度要求达到外墙粉刷工程验收标准，即4mm/2m每层垂直度4mm/2m墙面全高垂直度H/1000W 30mm否则需要进行抹灰找平。
5）如进行抹灰，应保证抹灰与墙面之间的粘结力，不得产生开裂、空鼓。
6）外门窗洞口通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。
渗出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应安装完毕，并按外保温系统厚度留出间隙。
•必须保证墙体是干燥的，才能进行外墙外保温的施工，否则剩余的水分会对建筑物及整个保温工程造成严重损害。
•所有门窗、穿孔等必须在外墙外保温系统施工开始之前安装完毕，这样才能保证外墙外保温在这些部位的持久密封的连接。
•如果外墙平整度和牢固度达不到要求且不进行抹灰就进行外保温的施工的话，可能的不利情况有以下几点：1. 平整度达不到要求在本身就不平整的基面上进行保温板的粘贴，同样厚度的板粘贴完毕，则需在基层高出的部分打磨，甚至在厚度方向进行切割。
在凹的部分换用加厚的板。
一方面，整体保温性能得不到保证，另一方面打磨切割的工作量大大增加。
所以平整度一定要达到要求。
平整度达不到要求，相同的粘结剂用量，不平整墙面的有效粘结面积明显低于不平整的墙面。
粘结剂本身的价格与普通水泥砂浆也差很多，使用普通水泥砂浆找平可降低整个工程成本。
2. 牢固度、强度达不到要求整个外墙外保温体系是通过粘结层牢固的粘结在整个工程的外墙上，若本身墙体牢固度达不到要求，可能造成外墙外保温工程的整体脱落，后果不堪设想。
外墙基层和找平层的牢固度和强度是整个外墙外保温工程的坚实基础。
第四章材料准备及介绍1、接甲方进场通知的第二天，订购所物料，在进场时请监理校准，并作好记录, 同时提供材料的合格证、出厂检验报告。
2、材料堆积在甲方指定仓库，派专人负责看管、发料。
3、材料使用报验制度。
4、本工程使用的主体墙体保温用XPS板为30_ cm厚的蓝色挤塑保温板。
（材料性能详见技术说明书）本工程辅材：阴阳角线条、分格条、硅酮密封膏、发泡聚苯乙烯条。
6考虑到库房堆放能力，及工序的先后，材料按工期进展情况分批供应。
7、每月每周在调整工期计划的同时确定材料供应计划8.施工工具：靠尺、刷子、灰浆托板、线、皮尺、开槽器、打磨板、抹刀、外接电源设备、电动搅拌器、角磨机、电锤、称量衡器、密齿手锯、壁纸刀、剪刀、螺丝刀、钢丝刷、腻子刀、抹子、阴阳角抿子、托线板、2m靠尺、墨斗、冲击锤、手枪钻第五章外墙外保温具体施工方案主要施工程序 基层墙体处理工具准备 h ------------------材料准备 固定预埋件 ____11 f 弹线「 配粘结胶浆基层墙体干燥「粘贴挤塑板I 刷专用界面剂I 配抹面胶浆II 挤塑板打磨找平~1施工准备具体施工细则特殊部位处理I1.1墙体基层验收基层施工质量验收合格。
基层要求平整、坚固、清洁、干燥。
1）墙面平整度要求达到外墙粉刷观念工程验收标准，即4mm/2m每层垂直度4mm/2m墙面全高垂直度H/1000W 30mm否则需要进行抹灰找平。
2）如进行抹灰，应保证抹灰与墙面之间的粘结力，不得产生开裂、空鼓。
1.2门窗外门窗应安装完毕，且经过验收，门窗洞口尺寸位置达到设计和质量要求；门窗框或辅框应已立完。
门窗框上所有塑料膜无论是外裹的还是外贴的均必须全部清除。
伸出墙面的（设备、管道）联结件已安装完毕，并留出外保温施工的余地。
2. 弹线做翻包网用经纬仪或水平管沿保温系统最底端其实标高水平弹线，粘贴20cm宽度的玻纤网格布。
3. 初始排板依据第一层的门窗洞口位置，合理布置保温板的位置。
每块板上墙前均做好拼缝打磨的工作。
4. 配制粘结砂浆1）将粉料倒入有液料的容器当中，水：粉料二1: 4,用机械搅拌均匀，静置（5〜10）min后再次搅匀即可使用，应根据气候情况掌握胶浆稠度，以易施工、不流淌为度，严格控制液粉比，配制的料以3小时以内用完为宜，每次搅拌的胶浆不宜过多。
2）配好的料注意防晒避风，超过可操作时间不能再度加水使用，应作为废料处理。
3）集中搅拌，专人定岗。
5. 粘结砂浆的施工粘结砂浆的施工采用点粘的方法。
板边四周大概5cm宽的粘结砂浆，粘结面积至少40%。
施工重点在于粘结砂浆的厚度而不是一味的追求粘结砂浆的宽度。
此处的粘结面积强调的是实际与基层墙面粘结的面积而不是施工过程中粘结砂浆在板上的涂抹面积。
用抹子在每块挤塑板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm；注意在挤塑板的下侧留设50mm宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。
然后再在挤塑板上抹8个厚10伽①150的圆形聚合物粘结砂浆灰饼，如图所示用条点法涂好聚合物砂浆的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。
粘结砂浆理论用量为3.5〜4kg/ m206. XPS板的粘贴1）外保温用XPS板标准尺寸为600mrhC 1200mm非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。
整块墙面的边角处应用最小尺寸超过300mn的XPS 板。
XPS板的拼缝不得正好留在门窗洞口的四角处。
2）排板时按水平顺序排列，上下错缝粘贴（保证最小错缝尺寸》200mm，阴阳角处应做错茬处理。
贴板应用专用工具轻揉、均匀挤压XPS板，随时用2m靠尺和托线板检查平整度和垂直度。
3）粘板时注意清除板边溢出的粘结砂浆，使板与板之间无“碰头灰” °板缝拼严，缝宽超出2mn时用相应的XPS板填塞，小于2mm的缝隙使用发泡材料密封。
拼缝高差不大于1.5mm否则应用砂纸或专用打磨机具打磨平整。
4）转角处，应先排好尺寸，切割保温板，保温板垂直缝应交错搭接，并保证墙角垂直度。
图4板缝错缝示意图12 0C图5门窗洞口排板示意图7. 固定锚栓在常温下，干燥一天后可开始固定锚栓。
低温及高湿环境下干燥时间会延长到2〜3天。
固定XPS板时，用电锤（冲击钻）在XPS板表面（面砖饰面时在第一层抗裂砂浆表面）向内打孔，孔径视锚栓直径而定，进墙深度不得小于设计要求。
拧入或敲入锚固钉，钉头和圆盘不得超出板面，锚栓数量与型号根据设计要求确定。
锚栓数量受建筑高度及所在锚固位置的影响，在建筑边缘部分，因负风压较高锚栓的数量可适量增多。
锚栓分布图，每个保温板的中央位置用两个锚栓固定，每处T形接缝设置一个锚栓。
本工程采用的锚栓分布图如图6:图6锚栓布置图图a为每平方米使用6个锚栓的布局图，并使用抗裂砂浆将锚栓圆盘封闭。
8、保温板打磨和细部处理将保温板表面全面检查修补以确保平整。
不平整处应打磨，打磨以轻柔的圆周动作进行。
保温板平整度应小于等于4mm/2m9、门窗洞口和局部细节处理(a)门窗洞口的做法(f )伸缩缝的做法 (g )分割装饰线条的做法图7细部节点处理图门窗洞口内侧周边与大墙形成的阳角处在 45°方向上各加一层300mrtK200mm 网格布进行加强，大面网格布搭接在门窗洞口的网格布之上。
