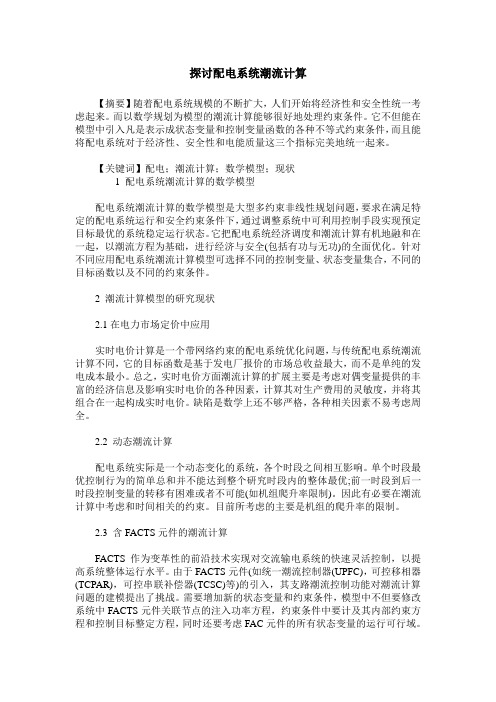

探讨配电系统潮流计算【摘要】随着配电系统规模的不断扩大，人们开始将经济性和安全性统一考虑起来。
而以数学规划为模型的潮流计算能够很好地处理约束条件。
它不但能在模型中引入凡是表示成状态变量和控制变量函数的各种不等式约束条件，而且能将配电系统对于经济性、安全性和电能质量这三个指标完美地统一起来。
【关键词】配电；潮流计算；数学模型；现状1 配电系统潮流计算的数学模型配电系统潮流计算的数学模型是大型多约束非线性规划问题，要求在满足特定的配电系统运行和安全约束条件下，通过调整系统中可利用控制手段实现预定目标最优的系统稳定运行状态。
它把配电系统经济调度和潮流计算有机地融和在一起，以潮流方程为基础，进行经济与安全(包括有功与无功)的全面优化。
针对不同应用配电系统潮流计算模型可选择不同的控制变量、状态变量集合，不同的目标函数以及不同的约束条件。
2 潮流计算模型的研究现状2.1在电力市场定价中应用实时电价计算是一个带网络约束的配电系统优化问题，与传统配电系统潮流计算不同，它的目标函数是基于发电厂报价的市场总收益最大，而不是单纯的发电成本最小。
总之，实时电价方面潮流计算的扩展主要是考虑对偶变量提供的丰富的经济信息及影响实时电价的各种因素，计算其对生产费用的灵敏度，并将其组合在一起构成实时电价。
缺陷是数学上还不够严格，各种相关因素不易考虑周全。
2.2 动态潮流计算配电系统实际是一个动态变化的系统，各个时段之间相互影响。
单个时段最优控制行为的简单总和并不能达到整个研究时段内的整体最优;前一时段到后一时段控制变量的转移有困难或者不可能(如机组爬升率限制)。
因此有必要在潮流计算中考虑和时间相关的约束。
目前所考虑的主要是机组的爬升率的限制。
2.3 含FACTS元件的潮流计算FACTS作为变革性的前沿技术实现对交流输电系统的快速灵活控制，以提高系统整体运行水平。
由于FACTS元件(如统一潮流控制器(UPFC)，可控移相器(TCPAR)，可控串联补偿器(TCSC)等)的引入，其支路潮流控制功能对潮流计算问题的建模提出了挑战。
摘要配电网潮流计算是配电管理系统应用软件功能组成之一。
本设计在分析配电网元件模型的基础上，建立了配电网潮流计算的数学模型。
由于配电网的结构参数与输电网有很大的区别，因此配电网的潮流计算采用相适应的算法。
配电网的结构特点呈辐射状，在正常运行时是开环的；配电网的另一个特点是配电线路的总长度较输电线路要长并且分支较多，配电线路的线径比输电网的细以至于配电网的R/X较大，且线路的充电电容可以忽略。
配电网的潮流计算采用的方法是前推回代法，文中对前推回代法的基本原理，收敛性及计算速度等进行了理论分析比较仿真和算例表明，前推回代法具有编程简单、计算速度快、收敛性好的特点，这个方法是配电网潮流计算的有效算法，具有很强的实用性。
关键词配电网，潮流计算，前推回代法AbstractFlow solution of distribution networks is one of software in DMS. Because of the different structures between transmission networks and distribution networks, the corresponding methods in flow solution of distribution networks must be applied. Distributions network is radial shape and in the condition of regular is annular. Another characteristic of distribution networks is cabinet minister of distribution long than transmission networks. The line diameter of distribution networks is thin than transmission networks, it cause R/X is large of distribution networks and the line’s capacitance can neglect. Load flow calculation of distributions network use back/ forward sweep. It has some peculiarities such as simple procedures and good restrain and so on. This method of distribution network is an effective method of calculating the trend, with some practicality.Key words :distribution network，load flow calculation，back/ forward sweep一．电力系统潮流概述1.1 配电网的分类在电力网中起重要分配电能作用的网络称为配电网。
第四章 供配电系统电力网的潮流计算Power flow calculation of power supply and distribution network 1.潮流计算:给定电力系统接线方式和运行条件,确定系统各部分稳定运行状态下的参量计算.已知:发电机有功和无功出力,负荷有功和无功需求 平衡节电电压和相位 枢纽点电压求取:节点电压幅值和相位;支路功率和网络损耗等. 2.潮流计算的用途规划设计中,检验方案能否满足各种运行方式的要求; 运行中,进行安全分析,运行方式确定等 调度,提供初始运行方式 3.潮流计算分:离线计算(主要同与系统规划设计和运行中安排系统运行方式)和在线计算(主要用于对运行中系统的经常监视和实时控制). §4-1 电力网的电压计算Voltage calculation in the power network稳态计算时不考虑发电机内部电磁过程，而将发电机母线视作系统的边界点。
三相复功率 ϕϕsin 3cos 3~UI j UI jQ P S +=+=式中 U-线电压； I-线电流； i u ϕϕϕ-=则：UI Q P S 322=+=；I U S ph 3= , ph U -相电压幅值；ϕcos S P =; ϕsin S Q =ϕ=Ptg Q注意:1.负荷以滞后功率因数运行时所吸收的无功功率为正(感性无功功率),以超前功率因数运行时吸收的为负(容性无功功率);2.发电机以滞后功率因数运行时所发出的无功功率为正(感性无功功率),以超前功率因数运行时发出的无功功率为负(容性无功功率);一、电压降落 voltage drop——矢量。
功率传输过程中，在元件首末端产生的电压相量差。
以线路为例：线路等值图，矢量图。
由线路等值图得：)(21jX R I U U ph ph ++=∙∙∙将电压降相量ph U d ∙在水平轴的投影定义为电压降纵分量ph U ∙∆，垂直方向的投影为电压降横分量ph U ∙δ，则： 电压降落phph ph U j U U d δ+∆=∙)sin cos (ϕϕX R I U ph +=∆ ; )sin cos (ϕϕδR X I U ph -= .由于ph U S I 223=，则：ph ph ph U XQ R P X R U S U 222223)sin cos (3+=+=∆ϕϕ上式两端乘以3，得2222U XQ R P U +=∆其中：P 2-三相有功，MW ；Q 2—三相无功，MVar ；U 2—末端线电压，KV 。
电力系统潮流计算方法分析电力系统潮流计算是电力系统运行中的基础性分析方法之一，它用于求解电力系统中各个节点的电压、相角以及线路的功率、电流等变量。
潮流计算是电力系统规划、运行和控制等方面的重要工具。
本文将对电力系统潮流计算方法进行分析。
电力系统潮流计算方法主要有两种，即直接法和迭代法。
直接法又分为解析法和数值法，迭代法包括高斯赛德尔迭代法、牛顿-拉夫逊迭代法等。
解析法是通过电力系统各个节点之间的网络拓扑关系和节点电压平衡条件的方程式，直接求解节点电压和线路功率等参数。
解析法的优点是计算速度快，但其适用范围较窄，主要适用于小型简单电力系统，对于大型复杂电力系统的潮流计算会出现计算量庞大的问题。
数值法是通过将连续变量离散化，将微分方程转化为差分方程，并利用数值解法求解离散的方程组来得到电力系统潮流计算结果。
数值法的优点是适用范围广，能够处理大型复杂电力系统的潮流计算，但其缺点是计算速度相对较慢。
在迭代法中，高斯赛德尔迭代法是一种经典的迭代法，它通过先假设节点电压的初值，然后利用节点注入功率与节点电压之间的关系不断迭代计算，最终达到收敛条件为止。
高斯赛德尔迭代法的优点是收敛速度快，计算精度高，但其缺点是收敛性有时不易保证，并且计算速度会随着系统规模的增大而变慢。
牛顿-拉夫逊迭代法是一种基于牛顿迭代法的改进方法，它引入雅可比矩阵，通过牛顿迭代法的迭代过程来求解节点电压和线路功率等参数。
牛顿-拉夫逊迭代法的优点是收敛性好，计算速度快，但其缺点是在实际应用中需要预先计算雅可比矩阵，会增加计算的复杂度。
综上所述，电力系统潮流计算方法有直接法和迭代法两种，其中直接法包括解析法和数值法，迭代法包括高斯赛德尔迭代法和牛顿-拉夫逊迭代法。
在实际应用中，根据电力系统的规模和复杂程度选择合适的方法进行潮流计算，以得到准确可靠的计算结果。
此外，随着计算机技术的不断发展，还可以利用并行计算和分布式计算等方法来提高潮流计算的效率。
简单电力系统分析潮流计算电力系统潮流计算是电力系统分析中的一项重要任务。
其目的是通过计算各个节点的电压、电流、有功功率、无功功率等参数，来确定系统中各个元件的运行状态和互相之间的相互影响。
本文将介绍电力系统潮流计算的基本原理、计算方法以及应用。
潮流计算的基本原理是基于电力系统的节点电压和支路功率之间的网络方程。
通过对节点电压进行迭代计算，直到满足所有支路功率平衡方程为止，得到系统的运行状态。
潮流计算的基本问题可以表示为以下方程组：P_i = V_i * (G_i * cos(θ_i - θ_j ) + B_i * sin(θ_i -θ_j )) - V_j * (G_i * cos(θ_i - θ_j ) - B_i * sin(θ_i -θ_j )) (1)Q_i = V_i * (G_i * sin(θ_i - θ_j ) - B_i * cos(θ_i -θ_j )) - V_j * (G_i * sin(θ_i - θ_j ) + B_i * cos(θ_i -θ_j )) (2)其中，P_i为节点i的有功功率注入；Q_i为节点i的无功功率注入；V_i和θ_i分别为节点i的电压幅值和相角；V_j和θ_j分别为节点j的电压幅值和相角；G_i和B_i分别为支路i的导纳的实部和虚部。
对于一个电力系统，如果知道了节点注入功率和线路的导纳，就可以通过潮流计算求解出各节点的电压和功率。
这是一种不断迭代的过程，直到系统达到平衡状态。
潮流计算的方法有多种，常见的有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等。
其中，高斯-赛德尔迭代法是最常用的一种方法。
高斯-赛德尔迭代法的思想是从已知节点开始，逐步更新其他节点的电压值，直到所有节点的电压值收敛为止。
具体步骤如下：1.初始化所有节点电压的初始值；2.根据已知节点的注入功率和节点电压，计算其他节点的电压值；3.判断节点电压是否收敛，如果收敛则结束计算，否则继续迭代；4.更新未收敛节点的电压值，返回步骤2高斯-赛德尔迭代法的优点是简单有效，但其收敛速度较慢。
目录摘要 (1)1.任务及题目要求 (2)2.计算原理 (3)2.1牛顿—拉夫逊法简介 (3)2.2牛顿—拉夫逊法的几何意义 (7)3计算步骤 (7)4.结果分析 (9)小结 (11)参考文献 (12)附录：源程序 (13)本科生课程设计成绩评定表....... 错误!未定义书签。
摘要电力系统的出现，使高效，无污染，使用方便，易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生率第二次技术革命。
电力系统的规模和技术水准已经成为一个国家经济发展水平的标志之一。
电力系统稳态分析包括潮流计算和静态安全分析。
电力系统潮流计算是电力系统最基本的计算，也是最重要的计算。
所谓潮流计算，就是已知电网的接线方式与参数及运行条件，计算电力系统稳态运行各母线电压、个支路电流与功率及网损。
对于正在运行的电力系统，通过潮流计算可以判断电网母线电压、支路电流和功率是否越限，如果有越限，就应采取措施，调整运行方式。
对于正在规划的电力系统，通过潮流计算，可以为选择电网供电方案和电气设备提供依据。
潮流计算还可以为继电保护和自动装置定整计算、电力系统故障计算和稳定计算等提供原始数据。
在电力系统运行方式和规划方案的研究中，都需要进行潮流计算以比较运行方式或规划供电方案的可行性、可靠性和经济性。
同时，为了实时监控电力系统的运行状态，也需要进行大量而快速的潮流计算。
因此，潮流计算是电力系统中应用最广泛、最基本和最重要的一种电气运算。
在系统规划设计和安排系统的运行方式时，采用离线潮流计算；在电力系统运行状态的实时监控中，则采用在线潮流计算。
关键词：电力系统潮流计算牛顿-拉夫逊法1.任务及题目要求对如下所诉系统编程进行潮流计算：节点数：3 支路数：3 计算精度：0.00010支路1：0.0300+j0.09001┠—————□—————┨2支路2：0.0200+j0.09002┠—————□—————┨3支路3：0.0300+j0.09003┠—————□—————┨1节点1：PQ节点，S（1）=-0.5000-j0.2000节点2：PQ节点，S（2）=-0.6000-j0.2500节点3：平衡节点，U（3）=1.0000∠0.0000经分析可知题目所给的系统为三节点组成的环形回路，且均为线路没有变压器。
电力系统潮流分析—基于牛拉法和保留非线性的随机潮流姓名：**＊学号:＊**1 潮流算法简介1.1 常规潮流计算常规的潮流计算是在确定的状态下.即：通过已知运行条件（比如节点功率或网络结构等)得到系统的运行状态（比如所有节点的电压值与相角、所有支路上的功率分布和损耗等）。
常规潮流算法中的一种普遍采用的方法是牛顿-拉夫逊法.当初始值和方程的精确解足够接近时，该方法可以在很短时间内收敛.下面简要介绍该方法。
1.1。
1牛顿拉夫逊方法原理对于非线性代数方程组式(1-1),在待求量x 初次的估计值(0)x 附近，用泰勒级数（忽略二阶和以上的高阶项）表示它，可获得如式(1-2)的线性化变换后的方程组，该方程组被称为修正方程组。
'()f x 是()f x 对于x 的一阶偏导数矩阵,这个矩阵便是重要的雅可比矩阵J 。
12(,,,)01,2,,i n f x x x i n ==（1-1）(0)'(0)(0)()()0f x f x x +∆=（1—2)由修正方程式可求出经过第一次迭代之后的修正量(0)x ∆，并用修正量(0)x ∆与估计值(0)x 之和，表示修正后的估计值(1)x ，表示如下（1—4）.(0)'(0)1(0)[()]()x f x f x -∆=-（1—3)(1)(0)(0)x x x =+∆（1-4)重复上述步骤.第k 次的迭代公式为： '()()()()()k k k f x x f x ∆=-（1—5）(1)()()k k k x x x +=+∆（1-6）当采用直角坐标系解决潮流方程，此时待解电压和导纳如下式:i i i ij ij ijV e jf Y G jB =+=+ （1-7）假设系统的网络中一共设有n 个节点，平衡节点的电压是已知的，平衡节点表示如下.n n n V e jf =+（1-8）除了平衡节点以外的所有2(1)n -个节点是需要求解的量。
潮流计算例题解析一、潮流计算例题解析嗨，宝子们！今天咱们来唠唠潮流计算的例题解析哈。
潮流计算呢，就像是在电网这个大江湖里摸清电流、电压这些大侠们的走向和状态。
咱先看一个简单的例题哈。
比如说有这么一个小电网系统，有几个节点，每个节点都有自己的特性。
咱就从最基础的节点开始分析。
节点分好几种类型呢，像PQ节点，这个节点的有功功率P和无功功率Q是给定的，就像一个被安排好任务的小卒子，只能按照规定的功率输出。
然后还有PV节点，这个节点的有功功率P和电压幅值V是给定的，它就有点像个小头目，在功率和电压方面有自己的固定指标。
还有平衡节点，这个可就厉害了，它是整个电网的基准，电压幅值和相角都是已知的，就像电网这个江湖里的武林盟主，给大家定标准呢。
咱就拿一个具体的数字例题来说。
假设有一个简单的三节点系统，节点1是平衡节点，给定电压幅值为1.05，相角为0度。
节点2是PQ节点，有功功率是0.5，无功功率是0.3。
节点3是PV节点，有功功率是0.8，电压幅值为1.0。
那咱咋计算潮流呢？首先要根据节点的类型列出相应的方程。
对于PQ节点，有功率平衡方程，也就是注入节点的有功功率和无功功率等于从节点流出的有功功率和无功功率。
对于PV节点呢，除了有功功率平衡方程，还有电压幅值的约束方程。
然后就开始各种计算啦。
要用到复数运算，把电压、电流这些都用复数表示。
比如说节点电压U = V∠θ，其中V是电压幅值，θ是相角。
电流I = Y U，这里的Y是导纳矩阵。
通过这些关系，就可以建立起方程组来求解各个节点的电压和相角啦。
在计算过程中，可能会遇到各种小麻烦。
比如说计算出来的结果不符合物理意义，那可能就是计算过程中某个参数设错了，或者方程列错了。
这时候就需要咱们回头检查，像个小侦探一样，从节点类型的设定，到方程的每一项，仔仔细细地排查。
反正就是说呢，潮流计算例题虽然看起来有点复杂，但是只要咱们把基础的概念搞清楚，节点类型分明白，方程列对，计算仔细，就一定能搞定哒。
电力系统分析潮流计算电力系统分析是对电力系统运行状态进行研究、分析和评估的一项重要工作。
其中，潮流计算是电力系统分析的一种重要方法，用于计算电力系统中各节点的电压、功率和电流等参数。
本文将详细介绍电力系统潮流计算的原理、方法和应用。
一、电力系统潮流计算的原理电力系统潮流计算是基于潮流方程的求解，潮流方程是描述电力系统各节点电压和相角之间的关系的一组非线性方程。
潮流方程的基本原理是基于电力系统的等效导纳矩阵和节点电压相位差的关系，通过潮流计算可以得到电力系统各节点的电压和功率等参数。
电力系统潮流方程的一般形式如下：\begin{align*}P_i &= \sum_{j=1}^{n}(V_iV_j(G_{ij}\cos(\theta_i-\theta_j)+B_{ij}\sin(\theta_i-\theta_j))) \\Q_i &= \sum_{j=1}^{n}(V_iV_j(G_{ij}\sin(\theta_i-\theta_j)-B_{ij}\cos(\theta_i-\theta_j)))\end{align*}其中，$n$为节点数，$P_i$和$Q_i$表示第i个节点的有功功率和无功功率。
$V_i$和$\theta_i$表示第i个节点的电压和相角。
$G_{ij}$和$B_{ij}$表示节点i和节点j之间的等效导纳。
二、电力系统潮流计算的方法电力系统潮流计算的方法主要包括直接法、迭代法和牛顿-拉夫逊法等。
1.直接法：直接法是一种适用于小规模电力系统的潮流计算方法，它通过直接求解潮流方程来计算电力系统的潮流。
直接法的计算速度快，但对系统规模有一定的限制。
2.迭代法：迭代法是一种常用的潮流计算方法，通常使用高尔顿法或牛顿法。
迭代法通过迭代求解潮流方程来计算电力系统的潮流。
迭代法相对于直接法来说，可以适用于大规模电力系统，但计算时间较长。
3.牛顿-拉夫逊法：牛顿-拉夫逊法是一种高效的潮流计算方法，它通过求解潮流方程的雅可比矩阵来进行迭代计算，可以有效地提高计算速度。
电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。
通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。
本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。
潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。
在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。
潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。
通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。
潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。
1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。
迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。
2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。
直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。
影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。
因此，在进行潮流计算时，需要准确地估计各个节点的负荷。
2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。
