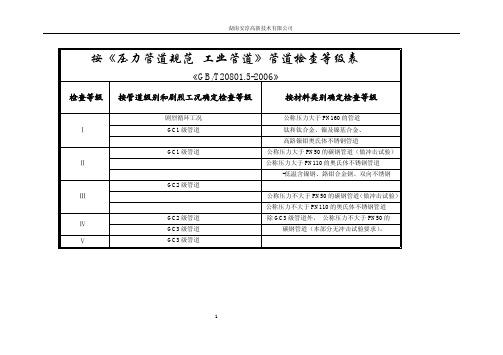

按《压力管道规范工业管道》管道检查等级表《GB/T20801.5-2006》检查等级按管道级别和剧烈工况确定检查等级按材料类别确定检查等级Ⅰ剧烈循环工况公称压力大于PN160的管道GC1级管道钛和钛合金、镍及镍基合金、高鉻镍钼奥氏体不锈钢管道ⅡGC1级管道公称压力大于PN50的碳钢管道（做冲击试验）公称压力大于PN110的奥氏体不锈钢管道-低温含镍钢、鉻钼合金钢、双向不绣钢ⅢGC2级管道公称压力不大于PN50的碳钢管道（做冲击试验）公称压力不大于PN110的奥氏体不锈钢管道ⅣGC2级管道除GC3级管道外，公称压力不大于PN50的GC3级管道碳钢管道（本部分无冲击试验要求）。
ⅤGC3级管道1按《压力管道规范工业管道》管道检查等级、方法和比例《GB/T20801.5-2006》检查等级a检测方法焊缝类型及检查比例﹪对接环缝角焊缝b支管连接cⅠ目视检查100100100磁粉/渗透100d100100射线照相//超声波100-100eⅡ目视检查100100100磁粉/渗透202020射线照相/超声波20-20eⅢ目视检查100100100磁粉/渗透10d-10射线照相/超声波10--Ⅳ目视检查100100100射线照相/超声波5--Ⅴ目视检查10100100 a根据业主或工程设计要求，可采用较严格检查等级代替较低检查等级。
b角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝。
C支管连接焊缝包括直管和翻边接头的受压焊缝。
d对碳钢、不锈钢及铝合金无此要求。
e适用大于或等于DN100的管道。
2按《压力管道安全技术监察规则》划分管道级别表设计温度设计压力管道标准级别无毒、非可燃流体介质其他甲、乙类可燃气体甲类可燃液体毒性为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质-20℃＜T t＜185℃0.1MPa≤P＜1.0MPa GC3GC3GC2GC1≥185℃T＜400℃1.0MPa≤P＜4.0MPa GC2GC2GC2GC1 4.0MPa≤P＜10MPa GC2GC2GC1GC1P≥10MPa GC1GC1GC1GC1T≥400℃0.1MPa≤P＜1.0MPa GC2GC2GC2GC11.0MPa＞P＜4.0MPa GC2GC2GC2GC1P≥4.0MPa GC2GC2GC1GC1 P≥10MPa GC1GC1GC1GC1根据《TAG R1001-2008》附件B压力管道类别、级别：GC类（工业管道）编制3。
管道焊口无损探伤一、管道焊缝应按照设计要求的检验方法和数量进行无损探险伤二、管口焊接含量取定可参考下表：序号项目10米直管焊口含量（个）10米管件焊口含量（个）单根管取定长度（m）碳钢、不锈钢、铬钼钢、有缝低温钢管、≤DN2501.27 20.6 6碳钢、不锈钢、铬钼钢、有缝低温钢管、≥DN3001 20.6 8碳钢板卷管、DN200～600 1.56 20.6 6.4碳钢板卷管、DN700～900 1.96 20.6 6.4碳钢板卷管、DN1000～1400 2.48 20.6 4.8碳钢板卷管、DN1600～3000 2.38 20.6 4.8螺旋卷管0.67 20.6 12三、无损探伤的拍片张数按设计规定计算的探伤焊缝总长度除以定额取定的胶片有效长度计算。
定额取定的胶片有效长度为250mm,设若计无明确规定，可参照下表计算，结算时按现场实际拍片张数计算。
管道焊口透视拍片张数表序号管外径底片规格张数序号管外径底片规格张数1 ≤89 1502 12 ≤1020 300 132 ≤133 1504 13 ≤1220 300 153 ≤159 2404 14 ≤1420 300 184 ≤273 300 4 15 ≤1620 300 205 ≤377 300 5 16 ≤1820 300 236 ≤478 300 6 17 ≤2020 300 257 ≤529 300 7 18 ≤2220 300 288 ≤630 300 8 19 ≤2420 300 309 ≤720 300 9 20 ≤2620 300 3310 ≤820 300 10 21 ≤2820 300 3511 ≤920 300 12 22 ≤3020 300 38四：管道探伤计算方法：每10米管道含有1.27个焊缝，X射线张数=1.27×延长米数×一圈管道所需的张数×0.2。
管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。
4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
表3（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
注：每条管线上最低探伤不得少于一个焊口。
管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准.规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求.GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护.适用于《特种设备安全监察条例》规定的"压力管道"中金属工业管道的设计和建造.基础标准只是最低标准.所以应在满足基础标准的前提下,通过其他"标准规范"或"工程规定"纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求.GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定.TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定,GC1 级管道的单面对接焊接接头,设计温度低于或者等于-200C的管道,淬硬倾向较大的合金钢管道,不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接,且表面不得有电弧擦伤.GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定一般规定 a〔压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级,其中Ⅰ级最高,Ⅴ级最低；按管道级别和剧烈循环工况确定管道检查等级：a〔 GC3 级管道的检查等级应不低于Ⅴ级；b〔 GC2 级管道的检查等级应不低于Ⅳ级；c〔 GC1 级管道的检查等级应不低于Ⅱ级；d〔剧烈循环工况管道的检查等级应不低于Ⅰ级.按材料类别和公称压力确定管道检查等级：a〔除GC3 级管道外,公称压力不大于PN50 的碳钢管道<本规范无冲击试验要求>的检查等级应不低于Ⅳ级；b〔除GC3 级管道外,以下管道的检查等级应不低于Ⅲ级：1〔公称压力不大于PN50 的碳钢<本规范要求冲击试验>管道；2〔公称压力不大于PN110 的奥氏体不锈钢管道.c〔以下管道的检查等级应不低于Ⅱ级：1〔公称压力大于PN50 的碳钢<本规范要求冲击试验>管道；2〔公称压力大于PN110 的奥氏体不锈钢管道；3〔低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道；d〔以下管道的检查等级应不低于Ⅰ级：1〔钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道；2〔公称压力大于PN160 的管道.注2：角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝；注3：支管连接焊缝包括支管和翻边接头的受压焊缝；注4：对碳钢、不锈钢及铝合金无此要求；注5：适用于≥DN100 的GB50517-2010石油化工金属管道工程施工质量验收规范9.3 焊接接头的无损检测管道焊接接头无损检测除设计文件另有规定外,厚度小于或等于30mm的焊缝应采用射线检测,厚度大于30mm的焊缝可采用超声检测,检测数量与验收标准应按表规定进行,并应符合以下规定：1 射线检测的技术等级应为AB 级；2 超声检测的技术等级应为B 级.检查方法：核查管道单线图和无损检测报告.注：表中检测方法RT与UT、MT与PT的关系为"或".GB50517-2010石油化工金属管道工程施工质量验收规范条文说明表1石油化工管道分级与压力管道安全技术监察规程—工业管道分级对照GB50184―2011工业金属管道工程施工质量验收规范8.2 焊缝射线检测和超声波检测3 检验数量：应符合设计文件和以下规定：1>管道焊缝无损检测的检验比例应符合表的规定.个："5%"、 "15%"、"100%".焊缝的无损检测,应符合以下规定：1焊缝外观质量,应符合本规范第条的规定；2无损检测的抽检数量和焊缝质量,应符合设计或随机技术文件的规定；无规定时,应符合表的规定；注：表中的Ⅲ级、Ⅱ级、Ⅰ级为现行国家标准《金属熔化焊接接头射线照相》GB/T3323规定的焊缝质量等级.3按规定抽查的无损检测不合格时,应加倍抽查该焊工的焊缝数量,当仍不合格时,应对其全部焊缝进行无损检测.GB/T20801.5-2006压力管道规范－工业管道局部无损检测的焊接接头位置及检查点应由建设单位或检验机构的检验人员选择或批准.目前大多数建设单位委托工程监理确定局部无损检测的焊接接头位置及检查点,习惯称拍片点口.GB 50517—2010石油化工金属管道工程施工质量验收规范管道焊接接头按比例抽样检查时,应按以下原则选定焊接接头：1焊接接头固定口检测不应少于检测数量的40%；2应覆盖施焊的每名焊工；3按比例均衡各管道编号分配检测数量；4交叉焊缝部位应包括检查长度不小于38mm的相邻焊缝.管道组成件的选用及其限制GB/T20801.2中的6.3管子与管件碳钢、奥氏体不锈钢钢管及其对焊管件应符合表1的规定.第二十八条碳钢、奥氏体不锈钢钢管以及由其制造的对接焊管件的使用限制应当符合表1规定.表1钢管及其对接焊管件的使用限制<与上述规定相同>。
管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。
规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。
GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。
适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。
基础标准只是最低标准。
所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。
表3 工业管道的范围GB/T20801-2006对焊接与探伤都作了全面的、基础性规定GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定。
TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，GC1 级管道的单面对接焊接接头，设计温度低于或者等于-200C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。
GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定6.1.1 一般规定a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。
SY4056<<石油天然
气钢制管道对接焊缝射线照相及质量
分级>>
SY4065<<石油天然
气钢制管道对接焊缝超声波探伤及质量分级>>
焊缝的射线探伤可用超声波代替，合格级别与射线探伤相同，超声波探伤数量不少于射线探伤数量。
当选用超声波探伤时，应对超声波探伤部位作射线复验，复验数量为规定探伤数量5％，且不得少于一条焊缝。
设计压力大于1.6Mpa 的管道环焊缝宜选用射线探伤。
注汽管道的焊缝的无损探伤除符合上述规定外，合格级别为Ⅱ级的焊缝不得有未焊透缺陷，当选用超生探伤时，应对超生探伤的部位作20％的射线复验。
油田集输管道类别和等级划分方法
管道焊缝射线探伤数量和合格级别
焊接层数及焊条直径
焊道焊接应采用多层焊，焊道熔渣应清除干净，并进行外观检查，合格后可进行下道焊接。
低氢焊条在常温下4h应重新烘干，重复烘干次数不得超过两次。
焊缝合格级别及无损检测要点一、长输管道：1.SY0410—98《输油输气管道线路工程施工及验收规范》第7.3.2条：RT执行SY4056—93；UT执行SY4065—93合格级别：输油：P设≤6.4MPa Ⅲ级P设＞6.4MPa Ⅱ级输气：P设≤4MPa 一、二级地区Ⅲ级；三、四级地区Ⅱ级P设＞4MPa Ⅱ级第7.3.4条：输油管道的探伤比例可任选下面其中之一：100%UT后，对每个焊工或机组每天完成数量的5%作射线复验只进行RT抽查，抽查比例为每个焊工或作业机组每天完成数量的15% 。
第7.3.5条：输气管道的探伤比例：100%UT后，对每个焊工或作业机组每天完成数量的抽查比例：一级地区5%二级地区10%三级地区15%四级地区20%只进行RT抽查，对每个焊工或作业机组每天完成数量的抽查比例：一级地区10%二级地区15%三级地区40%四级地区75%第7.3.6条：抽查时，如每天的焊口数量比例达不到比例要求时，可以每公里为一个检验段，并按规定的比例数随焊随查，均匀的复验、抽查。
第7.3.7条：射线探伤复验，抽查中，有一个焊口不合格，应对该焊工或机组段焊接焊口加倍检查，再不合格，则其余焊口逐个RT探伤第7.3.8条：穿越焊口，钢管与弯头连接的焊口，试压后连头的碰口应进行100%RT。
第7.3.9条：×60及以上级别管材，返修后应按《常压钢制焊接储罐及管道渗透检测技术标准》SY/T0443进行渗透检查。
第7.3.10条：探伤人员应取得相关主管部门颁发的证书。
2.SY0470—2000《石油天然气跨越工程施工及验收规范》第5.3.2条：焊缝外观检查合格之后，应进行无损探伤。
焊缝无损探伤应符合下列规定：跨越管道环向焊缝应进行100%射线探伤。
对射线探伤难度大的个别环向焊缝部位，经有关部门共同商定可用超声波探伤代替射线探伤，但其数量不准超过总数10%。
RT符合SY4056 Ⅱ级合格；UT符合SY4065 Ⅱ级合格二、集输管道：1.SY0466—97《天然气集输管道施工及验收规范》第5.2条无损探伤：第5.2.1条：无损探伤人员必须具备劳动部门颁发的Ⅰ级以上资格证，评片人员具有Ⅱ级及其以上资格；第5.2.2条：焊缝无损探伤必须在外观质量检验合格后进行；第5.2.3条：设计无规定时，管道环缝100%UT，每个焊工所焊的各类焊缝应第5.2.5条：当RT复验不合格，应对该焊工所焊该类焊缝按原射线探伤复验数量补充探伤，仍不合格，停止其工作，并对其于焊工所焊焊缝进行100%RT 复验。
管道焊接检验标准文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。
如设计无规定时，可参考以下规定套用相应定额项目。
1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。
合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。
2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。
公称直径在50毫米以下的采用氩弧焊。
3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在毫米以下）采用氧炔焊。
4.管道分类见表1表1注：⑴剧毒介质的管道按Ⅰ类管道。
⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。
⑶“工作压力”项内任意为不分压力均为一级管道。
5.管口焊前预热和焊后热处理要求见表2。
表2注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。
规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。
⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。
6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。
表3（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。
表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。
定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘系数。
⑵片子有效长度按片长减去搭接每边25毫米计算。
⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。
如设计无规定时，按表5规定计算。
SY4056<<石油天然气钢制管道对接焊缝射线照相及质量分级>>
SY4065<<石油天然气钢制管道对接焊缝超
声波探伤及质量分级>>
焊缝的射线探伤可用超声波代替，合格级别与射线探伤相同，超声波探伤数量不少于射线探伤数量。
当选用超声波探伤时，应对超声波探伤部位作射线复验，复验数量为规定探伤数量5％，且不得少于一条焊缝。
设计压力大于1.6Mpa 的管道环焊缝宜选用射线探伤。
注汽管道的焊缝的无损探伤除符合上述规定外，合格级别为Ⅱ级的焊缝不得有未焊透缺陷，当选用超生探伤时，应对超生探伤的部位作20％的射线复验。
油田集输管道类别和等级划分方法
管道焊缝射线探伤数量和合格级别
焊接层数及焊条直径
焊道焊接应采用多层焊，焊道熔渣应清除干净，并进行外观检查，合格后可进行下道焊接。
低氢焊条在常温下4h应重新烘干，重复烘干次数不得超过两次。
