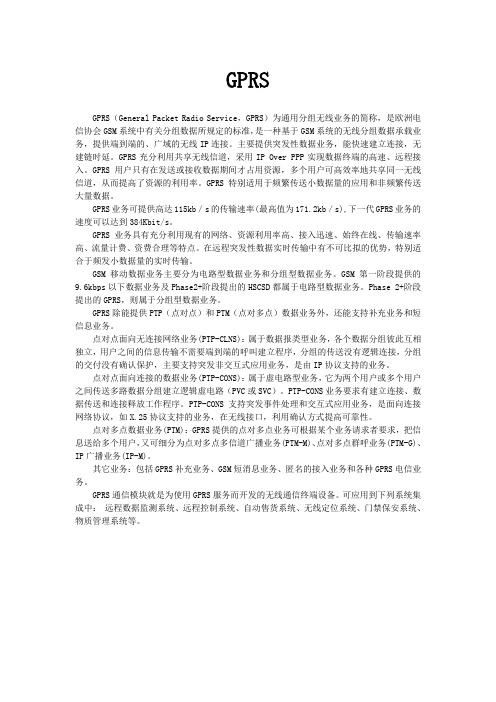

GPRSGPRS（General Packet Radio Service，GPRS）为通用分组无线业务的简称，是欧洲电信协会GSM系统中有关分组数据所规定的标准，是一种基于GSM系统的无线分组数据承载业务，提供端到端的、广域的无线IP连接。
主要提供突发性数据业务，能快速建立连接，无建链时延。
GPRS充分利用共享无线信道，采用IP Over PPP实现数据终端的高速、远程接入。
GPRS用户只有在发送或接收数据期间才占用资源，多个用户可高效率地共享同一无线信道，从而提高了资源的利用率。
GPRS特别适用于频繁传送小数据量的应用和非频繁传送大量数据。
GPRS业务可提供高达115kb／s的传输速率(最高值为171.2kb／s),下一代GPRS业务的速度可以达到384Kbit/s。
GPRS业务具有充分利用现有的网络、资源利用率高、接入迅速、始终在线、传输速率高、流量计费、资费合理等特点。
在远程突发性数据实时传输中有不可比拟的优势，特别适合于频发小数据量的实时传输。
GSM移动数据业务主要分为电路型数据业务和分组型数据业务。
GSM第一阶段提供的9.6kbps以下数据业务及Phase2+阶段提出的HSCSD都属于电路型数据业务。
Phase 2+阶段提出的GPRS，则属于分组型数据业务。
GPRS除能提供PTP（点对点）和PTM（点对多点）数据业务外，还能支持补充业务和短信息业务。
点对点面向无连接网络业务(PTP-CLNS)：属于数据报类型业务，各个数据分组彼此互相独立，用户之间的信息传输不需要端到端的呼叫建立程序，分组的传送没有逻辑连接，分组的交付没有确认保护，主要支持突发非交互式应用业务，是由IP协议支持的业务。
点对点面向连接的数据业务(PTP-CONS)：属于虚电路型业务，它为两个用户或多个用户之间传送多路数据分组建立逻辑虚电路（PVC或SVC）。
PTP-CONS业务要求有建立连接、数据传送和连接释放工作程序。
gprs是什么意思「移动gprs是什么意思」1、GPRS指的是通用分组无线服务，是GSM移动电话用户可以使用的一种移动数据业务技术它经常被描述成“25G”GPRS技术介于第二代2G与第三代3G移动通讯技术之间它是利用GSM网络中未使用的TDMA信道，提供中速的数据；GPRS是General Packet Radio Service 的英文简称，中文为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的广域的无线IP连接相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“实时。
2、gprs是General Packet Radio Service的简写，即通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的广域的无线IP连接如今走到哪里都不能少了移动通信网络，它给我们提供了无限的便利，而在移动通信网络中。
3、GPRS是Gerneral Packer Radio Service的英文缩写，中文译为通用无线分组业务，具体来讲，GPRS是一项高速数据处理的科技，即以分组的“形式”把数据传送到用户手上因此，GPRS技术可以令手机上网省时省力省花费打个比方；是一种基于GSM系统的无线分组交换技术，提供端到端的广域的无线IP连接“自如切换”的优点通俗地讲，GPRS是一项高速数据处理的技术，方法是以“分组”的形式传送资料到用户手上虽然GPRS是作为现有GSM网络向第三代移动；GPRS英文全称为 General packet radio service，中文名称为通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的广域的无线IP连接相对原来GSM的拨号方式的电路交换数据传送方式，GPRS是分组交换技术，具有“；它经常被描述成“25G”，也就是说这项技术位于第二代2G和第三代3G移动通讯技术之间GPRSGeneral Packet Radio Service是通用分组无线服务技术的简称，它是GSM移动电话用户可用的一种移动数据业务，属于第二代；GPRSGeneral Packet Radio Service，通用无线分组业务，是一种基于GSM系统的无线分组交换技术，提供端到端的广域的无线IP连接通俗地讲，GPRS是一项高速数据处理的技术，方法是以quot分组quot 的形式传送资料到用户手上虽然；GPRSGeneralPacketRadioService 通用分组无线业务1无线网络通讯的一种技术，也是移动服务商提供的一种服务它是GSM移动电话用户可用的一种移动数据业务GPRS可说是GSM的延续2GPRS和以往连续在频道传输的方式不同，是；GPRS 是通用分组无线业务 General Packet Radio service的英文简称，是2G迈向3G的过渡产业，是GSM系统上发展出来的一种新的承载业务，目的是为GSM用户提供分组形式的数据业务它特别适用于间断的突发性的频繁的少量的。
gprs是什么意思gd(gprs网络接口)一般指gprs网络接口gprs网络结构中引入了下列新的网络接口： gn，gsn主干网接口，用于各种gsn之间 gb，bss和sgsn之间的接口。
gr，sgsn和hlr之间的接口。
gp，不同的gsm网络(不同的plmn)之间的接口。
gs，sgsn和msc之间的接口。
1.umUSBum接是gprs ms与gprs网络间的USB，通过ms顺利完成与gprs网络的通信，顺利完成分组数据传输、移动性管理、可以话管理、无线资源管理等多方面的功能。
2. gb接口gb接口是sgsn和bss间接口(在华为的gprs系统中，gb接口是sgsn和pcu之间的接口)，通过该接口sgsn完成同bss系统、ms之间的通信，以完成分组数据传送、移动性管理、会话管理方面的功能。
该接口是gprs组网的必选接口。
3. giUSBgiUSB就是gprs与外部分组数据网之间的USB。
gprs通过giUSB和各种公众分组网例如internet或isdn网同时实现交互，在giUSB上须要展开协议的PCB/求解PCB、地址切换(例如私有网ip地址切换为公有网ip地址)、用户互连时的鉴权和证书等操作方式。
4. gn接口gn接口是grps支持节点间接口，即同一个plmn内部sgsn间、sgsn和ggsn间接口，该接口采用在tcp/udp协议之上承载gtp(gprs隧道协议)的方式进行通信。
5. gsUSBgsUSB就是sgsn与msc/vlr之间USB，gsUSB使用no.7信令上贯穿bssap+协议。
sgsn通过gsUSB和msc协调顺利完成对ms的移动性管理功能，包含联手的attach/detach、联手的路由区/边线区更新等操作方式。
sgsn还将发送从msc去的电路型隆村信息，并通过pcu印发至ms。
如果不提供更多gsUSB，则无法展开隆村协同，有利于提升系统接通率和无线资源利用率;并且无法展开联手边线区/路由区更新，有利于减低系统信令负荷。
移动gprs设置移动GPRS设置移动GPRS（General Packet Radio Service）是一种基于IP网络的移动数据通信技术，它可以提供快速和可靠的移动互联网连接。
GPRS可以让用户通过移动设备（例如智能手机或平板电脑）访问互联网、发送电子邮件、使用实时通信应用程序等。
在移动设备上使用GPRS之前，首先需要进行GPRS设置。
本文将介绍如何在移动设备上进行移动GPRS设置，以确保您能够顺利地连接到移动数据网络并享受互联网的便利。
第一步：检查网络服务商支持在进行GPRS设置之前，您需要确保您的移动网络服务商支持GPRS服务。
不同的移动网络服务提供商可能会提供不同的GPRS 套餐和设置。
您可以通过与您的移动网络服务提供商联系或查阅其官方网站上的相关资料，了解他们提供的GPRS服务和设置信息。
第二步：获取GPRS设置信息一旦您确定您的移动网络服务商支持GPRS服务，您需要获取GPRS设置信息以配置您的移动设备。
这些信息通常是由移动网络服务提供商提供的一些参数，包括接入点名称（Access Point Name，APN）、用户名、密码等。
接入点名称（APN）是一个访问移动数据网络所需的网络节点。
通常，您可以从您的移动网络服务提供商处获取APN信息。
一旦您获得了APN信息，您可以进行下一步的设置。
第三步：进行GPRS设置接下来，您需要按照您的移动设备的操作系统进行GPRS设置。
以下是针对几种常见移动操作系统的GPRS设置步骤：1. Android设备：- 进入“设置”菜单，并找到“网络和互联网”选项。
- 点击“移动网络”或“蜂窝网络”选项，并找到“接入点名称”（APN）。
- 点击“添加APN”或“新APN”选项。
- 输入您获得的APN信息，包括接入点名称、用户名和密码。
- 保存设置，并确保切换到新配置的APN。
2. iOS设备（iPhone或iPad）：- 进入“设置”菜单，并找到“蜂窝移动数据”选项。
gprs协议GPRS（General Packet Radio Service）是一种无线通信协议，它为移动设备提供了高速数据传输的能力。
GPRS协议的出现，标志着移动通信技术进入了全新的时代，使得移动设备可以像固定网络一样进行数据通信，为移动互联网的发展奠定了基础。
首先，GPRS协议采用了分组交换的方式来传输数据，与传统的电路交换方式相比，它可以更加高效地利用网络资源。
在传统的电路交换方式中，通话双方在通话期间会占用一条固定的通信线路，无论是否在传输数据，这种方式效率较低。
而GPRS协议则可以将数据分割成小的数据包，通过网络动态分配资源进行传输，大大提高了网络的利用率。
其次，GPRS协议还采用了多路复用的技术，可以同时传输多个数据包，提高了网络的传输效率。
在传统的通信网络中，每个用户都需要独占一条通信线路，当用户数量增多时，网络的负载会急剧增加，导致网络拥堵。
而GPRS协议通过多路复用技术，可以在同一时间段内传输多个数据包，有效地缓解了网络的压力。
此外，GPRS协议还引入了IP协议，使移动设备可以直接连接到互联网。
在传统的移动通信网络中，移动设备需要通过网关才能连接到互联网，网络结构较为复杂。
而GPRS协议直接采用IP协议，使移动设备可以像固定网络设备一样直接连接到互联网，极大地简化了网络结构，提高了网络的灵活性和扩展性。
总的来说，GPRS协议的出现为移动通信技术带来了革命性的变化，使移动设备可以像固定网络一样进行高速数据传输，为移动互联网的发展奠定了基础。
它采用了分组交换、多路复用和IP协议等先进技术，提高了网络的利用率和传输效率，极大地丰富了移动通信的应用场景，为人们的生活和工作带来了极大的便利。
随着移动通信技术的不断发展，相信GPRS协议会在未来发挥越来越重要的作用，成为移动通信领域的重要支撑。
GPRS技术介绍
摘要
GPRS是一种无线数据通信技术，它使用基于GSM网络的数据传输方式，能够以较低的成本为手机用户提供上网，或者两台设备之间连接到Internet上的数据传输服务，其最大的优点是能够向用户提供移动上网
服务，提高上网的便利性。
关键词：GPRS，GSM，移动上网，数据传输
1.GPRS简介
GPRS，全称为General Packet Radio Service，是一种无线数据通
信技术，它基于GSM网络，其实就是把短信功能扩展成了用来传输数据的
功能。
GPRS利用GSM网络传输数据，能够以较低的成本为手机用户提供
上网，或者两台设备之间连接到Internet上的数据传输服务，从而给用
户提供移动上网服务。
2.工作原理
GPRS的工作原理非常类似于GSM，它使用无线信号进行数据传输，但
是它使用了一种不同的编码格式，TDMA/FDMA，编码格式使得数据包分割
成了不同的单元，然后会依据不同的频率进行传输，这样就可以在同一频
道上传输更多的数据，从而提高了数据传输速度。
3.GPRS的优点
（1）GPRS使用OFDM技术，使得可以在同一频率上传输更多的数据，从而提高了数据传输速度。
（2）GPRS使用的是轮询传输技术，以提高数据传输效率。
（3）GPRS能够向用户提供移动上网服务，提高上网的便利性。
4.GPRS的缺点。
GPRS,GPS,GPRS与GPS是什么意思·GPRS概述GPRS是通用分组无线业务(General Packet Radio Service)的简称，它突破了GSM网只能提供电路交换的思维方式，只通过增加相应的功能实体和对现有的基站系统进行部分改造来实现分组交换，这种改造的投入相对来说并不大，但得到的用户数据速率却相当可观。
GPRS(General Packet Radio Servi ce)是一种以全球手机系统（GSM）为基础的数据传输技术，可说是GSM的延续。
GPRS和以往连续在频道传输的方式不同，是以封包（Packet）式来传输，因此使用者所负担的费用是以其传输资料单位计算，并非使用其整个频道，理论上较为便宜。
GPRS的传输速率可提升至56甚至114Kbps。
而且，因为不再需要现行无线应用所需要的中介转换器，所以连接及传输都会更方便容易。
如此，使用者既可联机上网，参加视讯会议等互动传播，而且在同一个视讯网络上（VRN）的使用者，甚至可以无需通过拨号上网，而持续与网络连接。
·GPRS的特点1.应用上的特点目前，用手机上网还显得有些不尽人意。
因此，全面的解决方法GPRS也就这样应运而生了，这项全新技术可以令您在任何时间、任何地点都能快速方便地实现连接，同时费用又很合理。
简单地说：速度上去了，内容丰富了，应用增加了，而费用却更加合理。
(1)高速数据传输速度10倍于GSM，更可满足您的理想需求，还可以稳定地传送大容量的高质量音频与视频文件，可谓不一般的巨大进步。
(2)永远在线由于建立新的连接几乎无需任何时间(即无需为每次数据的访问建立呼叫连接)，因而您随时都可与网络保持联系，举个例子，若无GPRS的支持，当您正在网上漫游，而此时恰有电话接入，大部分情况下您不得不断线后接通来电，通话完毕后重新拨号上网。
这对大多数人来说，的确是件非常令人恼火的事。
而有了GPRS，您就能轻而易举地解决这个冲突。
GPRS的工作原理GPRS（General Packet Radio Service）是一种基于分组交换技术的移动通信网络，它为移动设备提供了高速、始终在线的数据传输服务。
本文将详细介绍GPRS的工作原理，包括GPRS网络架构、数据传输过程以及相关协议。
一、GPRS网络架构GPRS网络包括移动设备（Mobile Station）、基站子系统（Base Station Subsystem，BSS）、GPRS核心网络（GPRS Core Network）和外部数据网络。
1. 移动设备（Mobile Station）：移动设备包括GPRS终端设备，如手机、平板电脑或物联网设备。
移动设备与GPRS网络通过空中接口进行通信。
2. 基站子系统（Base Station Subsystem，BSS）：BSS由基站控制器（Base Station Controller，BSC）和多个基站（Base Station，BS）组成。
BSS负责管理无线信道资源分配、移动设备的接入和切换等功能。
3. GPRS核心网络（GPRS Core Network）：GPRS核心网络由多个GPRS支持节点（GPRS Support Node，GSN）组成，包括GPRS传输网关（GPRS Tunneling Protocol，GTP）和GPRS节点GPRS支持节点（GPRS Node GSN）等。
GPRS核心网络负责数据传输和路由选择等功能。
4. 外部数据网络：外部数据网络是指与GPRS网络相连的其他网络，如互联网、企业内部网络等。
二、数据传输过程GPRS采用分组交换技术，将数据分成小的数据包进行传输。
下面将介绍GPRS数据传输的过程：1. 接入过程：当移动设备需要接入GPRS网络时，它首先与最近的基站建立无线连接。
移动设备通过发送接入请求（Attach Request）到基站，基站将该请求转发给BSC，然后BSC将请求发送到GPRS核心网络。
GPRS基础知识介绍
GPRS是General Packet Radio Service的缩写，它是一种非常流行的移动数据通信技术，由于其具有易安装、全面服务、高度可靠性、低成本等优点，GPRS是目前大多数移动网络中使用的移动数据通信技术。
GPRS的网络结构由六部分组成，包括用户终端、GPRS核心网络、GPRS接入网络、GSM网络、公共数据网络和用户数据库。
GPRS用户终端是用户使用GPRS服务的终端设备，包括智能手机、PDA、笔记本电脑等。
GPRS核心网络是GPRS服务的基础，它支持GPRS用户终端提供数据通信，支持与GSM网络的互联互通，支持与公共数据网络的互联互通，具有路由功能、移动性管理功能、注册功能等。
GPRS接入网络是GPRS用户终端和GPRS核心网络之间的接入技术，由一系列BTS/BSC组成，主要负责处理GPRS用户终端的注册、计费和移动性管理等功能。
Security Level:GPRS/EDGE 网络规划ISSUE1.0HUAWEI TECHNOLOGIES CO., LTD.HUAWEI Confidential学习完此课程，您将会：>了解GPRS/EDGE网络规划总体原则>掌握GPRS/EDGE容量规划方法握容划法>掌握GPRS/EDGE覆盖、参数及信令规划相关内容第1章总体规划原则第2章话务模型第3章容量规划(Um, Abis, Pb, Gb)(U Abi Pb Gb)第4章覆盖规划第5章频率规划第6章信令信道规划第7章参数规划第8章双频网情况及网络性能指标简介GPRS总体规划原则总体原则：z 话音和数据业务均衡考虑，共同发展。
网络资源z 充分利用现有GSM网络资源。
z 保证GSM无线网络质量，满足GPRS/EDGE业务需求。
GPRS 总体规划原则引入GPRS/EDGE ：z 一定程度上的额外干扰。
的规划引的影响z 兼顾GPRS/EDGE 的规划。
z 信令负荷变化。
z 无线资源调度更为复杂。
z话务模型、整体规划的相应调整。
第1章总体规划原则第2章话务模型第3章容量规划(Um, Abis, Pb, Gb)(U Abi Pb Gb)第4章覆盖规划第5章频率规划第6章信令信道规划第7章参数规划第8章双频网情况及网络性能指标简介话务模型目前，中国GPRS/EDGE网络开通以下几个方面的业务：1.手机+笔记本电脑上网2.WAP over GPRS/EDGE3.基于终端安装的业务4.个人数据助理（PDA）终端接入5.短信overGPRS/EDGE6.专线接入7.专网接入数据传输平面V_IP VGbApplication Application IP/X25IP/X25IP/X25SNDCP GTP LLC LLC UDP/TCPUDP/TCPL2(MAC)relaySNDCPGTP RLC RLC (BSSGP)(BSSGP)IP IP MAC MAC Frame relay Frame relay L2L2L2 (MAC)relayy y Physical Layer Physical LayerPhysical LayerPhysical LayerPhysical LayerPhysical LayerPhysical Layer MSBSSSGSNGGSNUmGbGnGi用户数据包Um 接口传输原理用户IP 包SNDCP PDULLC PDURLC/MAC LLC FCS RLC/MAC块用户数据RLC/MAC 头LLC 头SNDCP 头LLC FCS话务模型输入参数：话务模型zA1 ＝(IP＋H1)×N 计算模型：z M ＝「A1 / B 」z T ＝(M ＋『M ×20%』＋『M ×10%』) ×20ms z V_IP ＝A2 / TzVGb ＝V_IP ×(320＋53) / 320＝1.166V_IP其中LLC PDU 数据块数其中：>M 为传输N 个LLC PDU 所需的最小RLC 数据块数；>A1为N 个LLC PDU 的总字节数（包括各层的协议头）；>A2为N 个IP 包的总字节数；>B 为每个RLC 数据块所能承载的LLC PDU 字节数；>T 为传输N 个LLC PDU （即N 个IP 包）所需的时间；>V_IP 为估计的每PDCH 的IP 层承载速率；>VGb 为估计的每PDCH 在Gb 接口物理层所需的承载速率；进行上取整进行下取整>「X 」表示对X 进行上取整，『X 』表示对X 进行下取整；话务模型对CS2的IP层承载速率计算如下：z A1 ＝(320＋9＋4＋3＋1)×10 ＝3370字节z M ＝「3370 / 30 」＝113 块z T ＝( 113 ＋『113×20%』＋『113×10%』)×20ms＝2920ms＝2.92sz V_IP＝320×10 ×8 / 2.92 / 1024＝8.56 Kbps_pz VGb＝1.166V IP＝9.98Kbps其中：进行上取整进行下取整>「X」表示对X进行上取整，『X』表示对X进行下取整；话务模型CS-1 (Kbps)CS-2 (Kbps)CS-3 (Kbps)CS-4 (Kbps)Um 接口物理层速率9.0513.415.621.4IP 层承载速率 5.738.5610.314.4Abis 接口物理层需要的承载速率16163232Gb 接口物理层需要的承载速率6.689.9812.0116.79话务模型z目前GPRS/EDGE和GSM共用CCCH信令信道。
网络采用PCCCH接入方式时，网络规划中的信令信道规划、参数规划、接入方式时网络规划中的信令信道规划参数规划双频网负荷策略等内容会有很大变化。
