MOS管击穿的原因与解决方案MOS管是金属-氧化物-半导体三层结构的器件,在正常工作条件下可以具有很高的性能和可靠性。
然而,如果不正确使用或受到一些外部因素的影响,MOS管可能会出现击穿现象,导致器件损坏甚至失效。
本文将详细讨论MOS管击穿的原因和解决方案。
MOS管的击穿是指在高电压下,电场强度超过材料的绝缘能力或载流子会被加到足够的能量从绝缘层中释放而形成激烈的电流流过绝缘层,破坏了设备正常运行的现象。
导致MOS管击穿的原因可以分为两种:内部原因和外部原因。
内部原因是由于材料本身的缺陷或结构问题引起的。
其中一个主要的内部因素是绝缘层中的缺陷,这可能是由于生产过程中的污染或厚度不均匀引起的。
另一个内部因素是器件的设计问题,如栅极和通道之间距离太小或样品的抓取偏压过高等。
外部原因通常包括过电压和过电流。
过电压是指在设备上施加超过其耐受电压的电压,导致固体绝缘层无法将电压传导到源,使电压直接加到绝缘层上。
过电流是指在设备上施加超过其耐受电流的电流,导致载流子在通道中引起电崩效应。
此外,静电放电、局部热点和尘埃污染等外部因素也可能导致MOS管击穿。
针对MOS管击穿的问题,有几种解决方案可以采取。
首先,改善材料和工艺。
这包括严格控制生产过程中的各种参数,以减小绝缘层的缺陷和提高其质量。
同时,优化设计,尤其是栅极和通道之间的距离和是否增加合适的抓取偏压等。
此外,改善设备的结构和制造过程也可以提高设备的击穿电压。
其次,加强设备的保护和控制。
这包括适当地设计和使用保护电路来防止过电压和过电流的发生,特别是使用带有过电压保护和过电流保护功能的保险丝、保护管和保护二极管等。
第三,进行电气测试和可靠性评估。
对于MOS管,电气测试非常重要,可以帮助提前发现潜在的问题和缺陷。
定期进行可靠性评估,并对设备进行负载模拟和环境应力测试,以确保其正常工作和长寿命。
第四,合理设计电路和系统。
在设计电路和系统时,要合理选择电阻、电容、电感等元件的参数,以防止过电压和过电流。
MOS管被击穿的原因及解决方案(转)而MOS管被击穿的原因及解决方案如下:第一、MOS管本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压(U=Q/C),将管子损坏。
虽然MOS输入端有抗静电的保护措施,但仍需小心对待,在存储和运输中最好用金属容器或者导电材料包装,不要放在易产生静电高压的化工材料或化纤织物中。
组装、调试时,工具、仪表、工作台等均应良好接地。
要防止操作人员的静电干扰造成的损坏,如不宜穿尼龙、化纤衣服,手或工具在接触集成块前最好先接一下地。
对器件引线矫直弯曲或人工焊接时,使用的设备必须良好接地。
第二、MOS电路输入端的保护二极管,其导通时电流容限一般为1mA在可能出现过大瞬态输入电流(超过10mA)时,应串接输入保护电阻。
而129#在初期设计时没有加入保护电阻,所以这也是MOS管可能击穿的原因,而通过更换一个内部有保护电阻的MOS管应可防止此种失效的发生。
还有由于保护电路吸收的瞬间能量有限,太大的瞬间信号和过高的静电电压将使保护电路失去作用。
所以焊接时电烙铁必须可靠接地,以防漏电击穿器件输入端,一般使用时,可断电后利用电烙铁的余热进行焊接,并先焊其接地管脚。
附录:静电的基本物理特征为:有吸引或排斥的力量;有电场存在,与大地有电位差;会产生放电电流。
这三种情形会对电子元件造成以下影响:1.元件吸附灰尘,改变线路间的阻抗,影响元件的功能和寿命。
2.因电场或电流破坏元件绝缘层和导体,使元件不能工作(完全破坏)。
3.因瞬间的电场软击穿或电流产生过热,使元件受伤,虽然仍能工作,但是寿命受损。
上述这三种情况中,如果元件完全破坏,必能在生产及品质测试中被察觉而排除,影响较少。
如果元件轻微受损,在正常测试中不易被发现,在这种情形下,常会因经过多次加工,甚至已在使用时,才被发现破坏,不但检查不易,而且损失亦难以预测。
静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失电子元件及产品在什么情况下会遭受静电破坏呢?可以这么说:电子产品从生产到使用的全过程都遭受静电破坏的威胁。
mos管经常烧坏的原因mos(金属-氧化物-半导体)是一种常见的管封封装技术,被广泛应用于集成电路和其他电子元器件中。
它的主要作用是将芯片与外部世界进行连接,并提供保护和稳定的环境。
然而,mos管经常烧坏的问题一直困扰着电子工程师和制造商。
以下是导致mos管经常烧坏的主要原因。
1. 过高的电压:过高的电压是导致mos管烧坏的最常见原因之一、当电压超过mos管的额定工作电压范围时,会导致电流增加,超过mos管的极限承受能力,从而引起烧坏。
此外,过高的电压也可能导致击穿现象,破坏mos管的绝缘层,从而导致烧坏。
2. 过大的电流:过大的电流是另一个导致mos管烧坏的常见问题。
当电流超过mos管的额定承载能力时,会导致mos管内部的电阻升高,温度升高,最终导致烧坏。
过大的电流通常是由于电路设计错误、短路故障或外部环境异常等原因引起的。
3. 过度频繁的开关操作:开关操作是mos管的一项关键功能,但过度频繁的开关操作会导致mos管发生烧坏。
频繁的开关操作会导致mos管内部发生振荡,引起电压和电流的大幅度变化,加速器件磨损和老化,最终导致烧坏。
此外,频繁的开关操作还会产生大量的噪声和干扰,对其他电路元件造成损害。
4. 温度过高:温度是mos管工作时需要考虑的一个重要因素。
当mos管长时间处于高温环境中,会导致器件内部的温度升高,影响器件的性能和可靠性,并最终导致烧坏。
温度过高通常由于电路设计不合理、散热系统不良或环境条件恶劣等原因引起。
5. 静电击穿:静电击穿是指在使用或制造mos管过程中由于静电电荷的不当处理而引起的击穿现象。
静电击穿会导致mos管内部发生瞬间高电流冲击,破坏绝缘层,最终导致烧坏。
6. 外部环境异常:外部环境异常也是导致mos管烧坏的一大原因。
例如,过压、过流、过载、短路等情况都可能对mos管产生严重影响,引发烧坏问题。
此外,潮湿、腐蚀性气体、粉尘等也会对mos管的性能和可靠性造成不良影响。

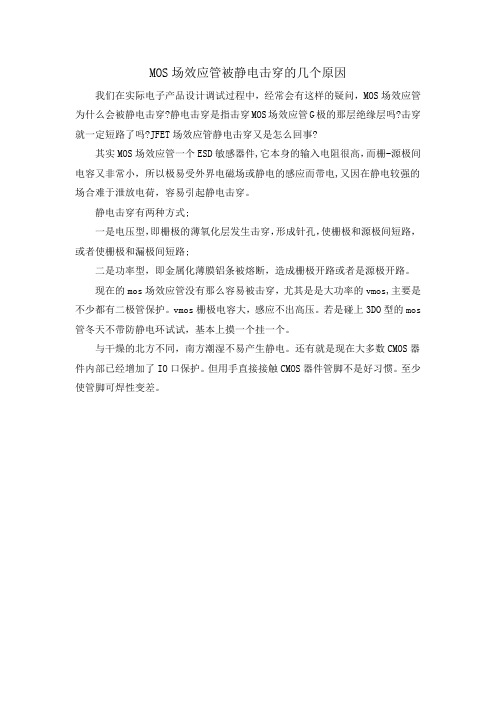

MOS场效应管被静电击穿的几个原因
我们在实际电子产品设计调试过程中,经常会有这样的疑问,MOS场效应管为什么会被静电击穿?静电击穿是指击穿MOS场效应管G极的那层绝缘层吗?击穿就一定短路了吗?JFET场效应管静电击穿又是怎么回事?
其实MOS场效应管一个ESD敏感器件,它本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,又因在静电较强的场合难于泄放电荷,容易引起静电击穿。
静电击穿有两种方式;
一是电压型,即栅极的薄氧化层发生击穿,形成针孔,使栅极和源极间短路,或者使栅极和漏极间短路;
二是功率型,即金属化薄膜铝条被熔断,造成栅极开路或者是源极开路。
现在的mos场效应管没有那么容易被击穿,尤其是是大功率的vmos,主要是不少都有二极管保护。
vmos栅极电容大,感应不出高压。
若是碰上3DO型的mos 管冬天不带防静电环试试,基本上摸一个挂一个。
与干燥的北方不同,南方潮湿不易产生静电。
还有就是现在大多数CMOS器件内部已经增加了IO口保护。
但用手直接接触CMOS器件管脚不是好习惯。
至少使管脚可焊性变差。
MOS管击穿的原因与解决方案MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种常用的电子器件,常用于功率放大、开关和逻辑电路等应用中。
然而,MOS管在特定条件下可能发生击穿现象,导致设备损坏或性能下降。
本文将探讨MOS管击穿的原因和解决方案。
一、MOS管击穿的原因1.高电压击穿:当MOS管承受超过其额定电压的电压时,会发生击穿。
这可能是由于电源电压过高、过电压冲击、外部干扰等原因引起的。
2.高电流击穿:当MOS管承受超过其额定电流的电流时,会发生击穿。
这可能是由于过大的负载电流、瞬态电流冲击等原因引起的。
3.温度过高:MOS管在高温环境下可能因热量堆积而发生击穿。
这可能是由于长时间高功率工作、不良散热、环境温度过高等原因引起的。
4.静电击穿:静电放电可能导致MOS管击穿。
这可能是由于不恰当的手工操作、不良的静电防护措施等原因引起的。
5.电磁辐射:强电磁场的辐射可能引起MOS管击穿。
这可能是由于附近的其他电子设备、高压线路等产生的电磁干扰引起的。
二、MOS管击穿的解决方案1.电压和电流保护:为了防止MOS管过电压和过电流击穿,可以采取以下措施:a.使用适当的电源电压和电流,确保其在MOS管的额定范围内。
b.使用过电压保护电路,如过压保护二极管、过电压保护芯片等,以防止外部电压冲击。
c.使用电流限制电路,如电流限制电阻、过流保护芯片等,以限制负载电流。
2.散热设计:为了防止MOS管因高温而击穿,可以采取以下措施:a.优化电路布局,降低MOS管的功耗和热量堆积。
b.使用散热器和风扇等散热装置,提高MOS管的散热效率。
c.选择适当的工作温度范围,确保MOS管在正常温度下工作。
3.静电防护:为了防止静电击穿,可以采取以下措施:a.建立静电控制区域,使用防静电工作台和防静电手套等防护设备。
b.使用静电防护器件,如静电放电模块、静电保护二极管等,以消除或减少静电放电。
MOS管损坏的原因最全总结
MOS管损坏原因总结
一、电源电压方面
1、过流-------持续大电流或瞬间超大电流引起的结温过高而烧毁;
M0S管击穿
2、过压-------源漏过压击穿、源栅极过压击穿;
3、静电-------静电击穿。
CMOS电路都怕静电;
二、在MOS管电源电压方面
1、漏源电压过大,MOS管烧坏。
现象:MOS
管D、S两端短路
2、漏源电流过大,MOS管烧坏。
现象:MOS管D、S两端短路
3、栅源电压过大,MOS管烧坏。
现象:MOS管G、D、S短路
三、其他方面
1、堵转会使电机感应电动势升高,使电机电流大增过流保护太迟钝;
2、同时导通
3、功率过大
4、散热不足
5、频率太高
6、MOS管内阻未充分考虑,导致开关阻抗增大;
四、以下原因会对MOS管造成
影响
1、MOS管吸附灰尘,改变线路间的阻抗,影响MOS管的功能和寿命
2、因电场或电流破坏元件绝缘层和导体,使MOS管不能工作(完全破坏)
3、因瞬间的电场软击穿或电流产生过热,使MOS管受伤,虽仍能工作,但是寿命受损。
MOS管被击穿的原因及解决方案一、MOS管被击穿的原因MOS管(金属-氧化物-半导体场效应管)被击穿是指在正常工作电压下,漏极和源极之间的绝缘层发生破坏,导致电流失控和元件损坏。
常见的MOS管击穿原因包括以下几点:1.过电压击穿:当电路中的电压超过MOS管额定的耐压值时,绝缘层可能会发生击穿。
过电压击穿可能源于输入电源电压过高、静电放电等。
2.过电流击穿:当MOS管所受的电流超过其额定值时,会产生过电流击穿。
过电流击穿可能源于电路设计错误、负载过大等。
3.温度过高:高温会使得MOS管内部的温度升高,进而影响绝缘层的耐压性能,导致击穿。
4.湿度过高:MOS管的绝缘层对潮湿环境非常敏感。
湿度过高时,绝缘层的绝缘性能可能会下降,容易导致击穿。
5.静电放电:电路中的静电放电可能会导致瞬态电压过高,从而引发MOS管击穿。
6.其他原因:如设备老化、材料缺陷等也可能导致MOS管的击穿。
二、MOS管被击穿的解决方案1.正确电路设计:合理的电路设计可以减少MOS管被击穿的风险。
包括在电路中设置合适的限流、过压和过流保护电路,以及避免设计中的过度优化和误差。
2.合适的散热措施:适当的散热措施可以降低MOS管内部温度,提高元件的工作稳定性。
可以通过增加散热片、增强通风等方式来改善散热条件。
3.控制工作温度:及时排查电路中存在的高温点,采取降温措施,如增加散热器、使工作环境通风良好等,以减少MOS管击穿的风险。
4.防静电保护措施:在电路中应用适当的静电保护措施,如使用静电防护元件、合理的地线设计和静电消除装置等,以减少静电击穿对MOS管的影响。
5.湿度控制:对于MOS管应用在潮湿环境下的场合,可以采取防潮措施,如增加密封性、使用防潮剂等,以提高MOS管绝缘层的耐压性能。
6.质量保证:选择有信誉的供应商提供质量可靠的MOS管,并对MOS 管的质量进行严格检测,以减少因材料缺陷等原因导致的击穿。
综上所述,MOS管被击穿的原因多种多样,但通过合理的电路设计、散热措施、控制工作温度、静电保护、湿度控制以及质量保证等措施,可以有效降低MOS管被击穿的概率,提高元件的可靠性和稳定性。
MOS管静电击穿的原因和防护措施MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)是一种常用的半导体器件,广泛应用于电子设备中。
然而,MOS管在工作过程中存在静电击穿的风险。
本文将探讨MOS管静电击穿的原因以及相关的防护措施。
静电击穿是指当电子设备表面或内部积累了较高的静电电荷时,当电荷电势达到它周围环境所能承受的上限时,会发生放电现象。
对于MOS管,静电击穿会导致器件的失效,甚至损坏。
静电击穿可能会通过多种方式发生,下面将介绍几种常见的原因:1.静电放电:静电放电是导致MOS管静电击穿的主要原因之一、当人体或相关设备表面具有大量的静电电荷时,当它们与MOS管接触时,可能会发生静电放电,导致器件受损。
2.高压电源的不稳定性:如果MOS管周围的电源电压不稳定,例如电源电压突然升高,可能会导致MOS管的静电击穿。
这是因为电源电压的突然变化可能会引起电场的不均匀分布,并导致局部高电场区域的形成。
3. PCB设计缺陷:设计PCB(Printed Circuit Board)时,如果不合理地布局MOS管,可能会发生静电击穿。
例如,如果MOS管的引脚距离较近,电压差较大,并且没有采取适当的隔离措施,就容易发生静电击穿。
为避免MOS管静电击穿,以下是一些相关的防护措施:1.接地:建立良好的接地系统是防止静电击穿的重要措施之一、通过将设备或器件的外壳或引脚接地,可以将静电电荷释放到地面,减少MOS管受到静电冲击的风险。
2.防静电手腕带和鞋子:在处理电子设备或器件时,使用防静电手腕带和鞋子非常重要。
这些工具可以将人体的静电电荷通过接地导线释放,保护MOS管不受静电冲击。
3.防静电包装:在存储或运输MOS管时,可以使用防静电包装材料,如导电泡沫或防静电袋,以降低静电冲击的风险。
4.PCB设计优化:在设计PCB时,应注意合理布局MOS管,避免引脚距离过近,并采取适当的隔离措施,以减少静电击穿的可能性。
MOS管击穿的原因及解决方案MOS(Metal–Oxide–Semiconductor)管击穿是指在MOSFET(Metal-Oxide-Semiconductor Field-Effect Transistor)管中出现电压过高时,导致电流迅速增大,从而导致器件失效的现象。
击穿发生的原因有很多,包括电压过高、温度过高、静电放电、电压过度快速变化等等。
在面对这些击穿问题时,可以采取一些解决方案来避免或减少击穿的发生。
首先,电压过高是MOS管击穿最常见的原因之一、在电路设计和实际应用中,需要合理选择电源和电压稳压模块,确保不会对MOS管施加超过其额定工作电压的电压。
此外,在开关电源等应用中,还可以采取电源电压稳压与限流电路的方式来保证电压在允许范围内。
其次,温度过高也是导致MOS管击穿的原因之一、高温环境会增加器件内部载流子自发放电的概率,从而容易导致击穿。
解决这个问题的方法是通过散热设计,保持MOS管的温度在允许的范围内。
可以使用散热片、风扇等散热设备来提高MOS管的散热效果,并可以采用降压调速等方式来减少发热量。
静电放电也是导致MOS管击穿的原因之一、在日常使用中,需要注意防止静电的积累和释放,可以使用防静电装置来保护MOS管免受静电击穿的影响。
例如,可以使用抗静电衣、静电手环等装置来减少静电释放对MOS管的影响。
此外,电压过度快速变化也可能导致MOS管击穿。
在电路设计和操作中,需要合理控制电压的变化速度,避免突然的电压变动。
如果有较大幅度的电压波动,可以增加耐压能力更高的附加元件来缓冲电压的变化。
例如,在开关电源中可以增加磁性元件、电容器等来减缓电压波动。
此外,还可以采取诸如电压保护回路、电磁屏蔽等方法来减少MOS管击穿的概率。
在电路设计中,可以加入过压保护回路来检测电压超过设定阈值时自动切断电源,以保护MOS管。
在电路PCB设计中可以采用电磁屏蔽技术来防止电磁波干扰,从而减少对MOS管的影响。
功率mos管被烧毁原因功率MOS管被烧毁的原因有很多,下面将详细讨论几个常见的原因。
1.过电流/过载:功率MOS管在正常工作时会承受一定的电流和功率,但当超过其额定值时,就会导致过电流或过载情况。
这时,MOS管内部的导通区域可能受到过大的电流热量而损坏,导致烧毁。
2.温度过高:功率MOS管工作时会产生一定的热量,需要通过散热器等方式进行散热。
但如果散热不良,散热器失效或散热不足,导致MOS管温度过高,就可能引发烧毁。
此外,环境温度过高也会增加MOS管烧毁的风险。
3.静电击穿:静电是一种静态电荷的积累,当静电放电时,产生的高电压可能会击穿MOS管的绝缘层,导致烧毁。
因此,在操作功率MOS管时,需要注意防止静电的积累和放电。
4.过压/过电压:过压/过电压是指MOS管承受的电压超过其额定电压。
如果电源电压不稳定,或者由于其他原因导致电压突增,就可能导致MOS管烧毁。
5.反向电压:功率MOS管通常有一个特定的极性,如果反向施加了过大的电压,就会导致烧毁。
因此,在使用功率MOS管时,需要确保极性正确。
6.瞬态过压:瞬态过压是指电路中突然产生的短暂高电压脉冲,如电感储能器放电、电源开关等。
这些瞬态过压可能会超过MOS管的额定电压,引发烧毁。
7.动态响应不良:功率MOS管作为开关元件,需要快速的响应时间来实现开关操作。
如果MOS管的响应时间过长或不稳定,就可能导致MOS管在开关过程中过载或短路,从而烧毁。
8.震动和机械应力:在一些应用环境中,如汽车、飞机等,功率MOS管可能会受到震动和机械应力。
这些外力可能会导致MOS管内部的连接松动或断开,进而引发烧毁。
综上所述,功率MOS管烧毁的原因多种多样,包括过电流/过载、温度过高、静电击穿、过压/过电压、反向电压、瞬态过压、动态响应不良、震动和机械应力等等。
在设计和使用过程中,需要注意这些潜在的风险,并采取适当的措施来预防功率MOS管的烧毁。
静电击穿MOS管
其实MOS管一个ESD敏感器件,它本身的输入电阻很高,而栅-源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,又因在静电较强的场合难于泄放电荷,容易引起静电击穿。
静电击穿有两种方式:
一是电压型,即栅极的薄氧化层发生击穿,形成针孔,使栅极和源极间短路,或者使栅极和漏极间短路;
二是功率型,即金属化薄膜铝条被熔断,造成栅极开路或者是源极开路。
现在的mos管没有那么容易被击穿,尤其是是大功率的vmos,主要是不少都有二极管保护。
vmos栅极电容大,感应不出高压。
若是碰上3DO型的mos管冬天不带防静电环试试,基本上摸一个挂一个。
与干燥的北方不同,南方潮湿不易产生静电。
还有就是现在大多数CMOS器件内部已经增加了IO口保护。
但用手直接接触CMOS器件管脚不是好习惯。
至少使管脚可焊性变差。
静电放电形成的是短时大电流,放电脉冲的时间常数远小于器件散热的时间常数。
因此,当静电放电电流通过面积很小的pn结或肖特基结时,将产生很大的瞬间功率密度,形成局部过热,有可能使局部结温达到甚至超过材料的本征温度(如硅的熔点1415℃),使结区局部或多处熔化导致pn结短路,器件彻底失效。
这种失效的发生与否,主要取决于器件内部区域的功率密度,功率密度越小,说明器件越不易受到损伤。
反偏pn结比正偏pn结更容易发生热致失效,在反偏条件下使结损坏所需要的能量只有正偏条件下的十分之一左右。
这是因为反偏时,大部分功率消耗在结区中心,而正偏时,则多消耗在结区外的体电阻上。
对于双极器件,通常发射结的面积比其它结的面积都小,而且结面也比其它结更靠近表面,所以常常观察到的是发射结的退化。
此外,击穿电压高于100V或漏电流小于1nA的pn结(如JFET的栅结),比类似尺寸的常规pn结对静电放电更加敏感。
所有的东西是相对的,不是绝对的,MOS管只是相对其它的器件要敏感些,ESD有一个很大的特点就是随机性,并不是没有碰到MOS管都能够把它击穿。
另外,就算是产生ESD,也不一定会把管子击穿。
静电的基本物理特征为:(1)有吸引或排斥的力量;
(2)有电场存在,与大地有电位差;(3)会产生放电电流。
这三种情形即ESD一般会对电子元件造成以下三种情形的影响:(1)元件吸附灰尘,改变线路间的阻抗,影响元件的功能和寿命;(2)因电场或电流破坏元件绝缘层和导体,使元件不能工作(完全破坏);(3)因瞬间的电场软击穿或电流产生过热,使元件受伤,虽然仍能工作,但是寿命受损。
所以ESD对MOS管的损坏可能是一,三两种情况,并不一定每次都是第二种情况。
上述这三种情况中,如果元件完全破坏,必能在生产及品质测试中被察觉而排除,影响较少。
如果元件轻微受损,在正常测试中不易被发现,在这种情形下,常会因经过多次加工,甚至已在使用时,才被发现破坏,不但检查不易,而且损失亦难以预测。
静电对电子元件产生的危害不亚于严重火灾和爆炸事故的损失。
电子元件及产品在什么情况下会遭受静电破坏?可以这么说:电子产品从生产到使用的全过程都遭受静电破坏的威胁。
从器件制造到插件装焊、整机装联、包装运输直至产品应用,都在静电的威胁之下。
在整个电子产品生产过程中,每一个阶段中的每一个小步骤,静电敏感元件都可能遭受静电的影响或受到破坏,而实际上最主要而又容易疏忽的一点却是在元件的传送与运输的过程。
在这个过程中,运输因移动容易暴露在外界电场(如经过高压设备附近、工人移动频繁、车辆迅速移动等)产生静电而受到破坏,所以传送与运输过程需要特别注意,以减少损失,避免无所谓的纠纷。
防护的话加齐纳稳压管保护。
现在的mos管没有那么容易被击穿,尤其是是大功率的vmos,主要是不少都有二极管保护。
vmos栅极电容大,感应不出高压。
与干燥的北方不同,南方潮湿不易产生静电。
还有就是现在大多数CMOS器件内部已经增加了IO口保护。
但用手直接接触CMOS器件管脚不是好习惯。
至少使管脚可焊性变差。
MOS管被击穿的原因及解决方案
第一、MOS管本身的输入电阻很高,而栅源极间电容又非常小,所以极易受外界电磁场或静电的感应而带电,而少量电荷就可在极间电容上形成相当高的电压 (U=Q/C),将管子损坏。
虽然MOS输入端有抗静电的保护措施,但仍需小心对待,在存储和运输中最好用金属容器或者导电材料包装,不要放在易产生静电高压的化工材料或化纤织物中。
组装、调试时,工具、仪表、工作台等均应良好接地。
要防止操作人员的静电干扰造成的损坏,如不宜穿尼龙、化纤衣服,手或工具在接触集成块前最好先接一下地。
对器件引线矫直弯曲或人工焊接时,使用的设备必须良好接地。
第二、MOS电路输入端的保护二极管,其通时电流容限一般为1mA,在可能出现过大瞬态输入电流(超过10mA)时,应串接输入保护电阻。
因此应用时可选择一个内部有保护电阻的MOS管应。
还有 由于保护电路吸收的瞬间能量有限,太大的瞬间信号和过高的静电电压将使保护电路失去作用。
所以焊接时电烙铁必须可靠接地,以防漏电击穿器件输入端,一般使用时,可断电后利用电烙铁的余热进行焊接,并先焊其接地管脚。
MOS是电压驱动元件,对电压很敏感,悬空的G很容易接受外部干扰使MOS导通,外部干扰信号对G-S结电容充电,这个微小的电荷可以储存很长时间。
在试验中G悬空很危险,很多就因为这样爆管,G接个下拉电阻对地,旁路干扰信号就不会直通了,一般可以10~20K。
这个电阻称为栅极电阻,作用1:为场效应管提供偏置电压;作用2:起到泻放电阻的作用(保护栅极G~源极S)。
第一个作用好理解,这里解释一下第二个作用的原理:保护栅极G~源极S:场效应管的G-S极间的电阻值是很大的,这样只要有少量的静电就能使他的G-S极间的等效电容两端产生很高的电压,如果不及时把这些少量的静电泻放掉,他两端的高压就有可能使场效应管产生误动作,甚至有可能击穿其G-S极;这时栅极与源极之间加的电阻就能把上述的静电泻放掉,从而起到了保护场效应管的作用。
