DLT5417-2009火电厂烟气脱硫工程施工质量验收及评定规程(电气)

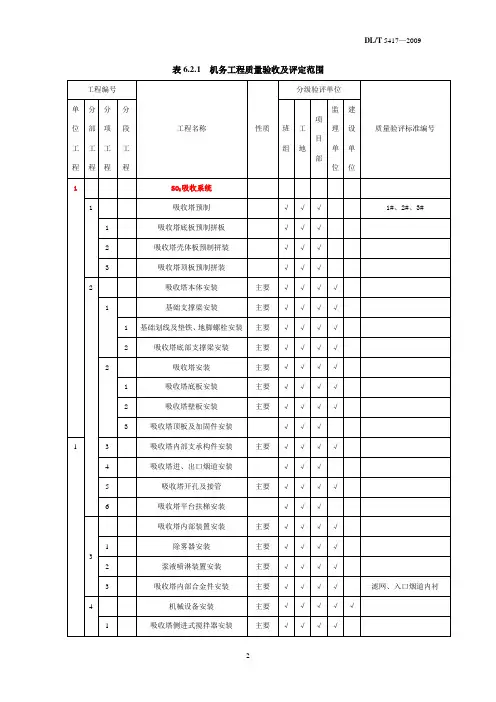

表6.2.1 机务工程质量验收及评定范围工程编号工程名称性质分级验评单位质量验评标准编号单位工程分部工程分项工程分段工程班组工地项目部监理单位建设单位1 SO2吸收系统1 吸收塔预制√√√1#、2#、3#1 吸收塔底板预制拼板√√√2 吸收塔壳体板预制拼装√√√3 吸收塔顶板预制拼装√√√2 吸收塔本体安装主要√√√√1 基础支撑梁安装主要√√√√1 基础划线及垫铁、地脚螺栓安装主要√√√√2 吸收塔底部支撑梁安装主要√√√√2 吸收塔安装主要√√√√1 吸收塔底板安装主要√√√√2 吸收塔壁板安装主要√√√√3 吸收塔顶板及加固件安装√√√1 3 吸收塔内部支承构件安装主要√√√√4 吸收塔进、出口烟道安装√√√5 吸收塔开孔及接管主要√√√√6 吸收塔平台扶梯安装√√√3吸收塔内部装置安装主要√√√√1 除雾器安装主要√√√√2 浆液喷淋装置安装主要√√√√3 吸收塔内部合金件安装主要√√√√滤网、入口烟道内衬4 机械设备安装主要√√√√√1 吸收塔侧进式搅拌器安装主要√√√√1 吸收塔侧进式搅拌器安装主要√√√√2 吸收塔侧进式搅拌器试运主要√√√√2 石膏浆液排出泵安装主要√√√√1 石膏浆液排出泵安装√√√2 石膏浆液排出泵试运主要√√√√3 浆液循环泵安装主要√√√√√1 基础划线及垫铁、地脚螺栓安装√√√2 浆液循环泵安装主要√√√√3 浆液循环泵试运主要√√√√√4 氧化风机安装主要√√√√1 基础划线及垫铁、地脚螺栓安装√√√1 42 氧化风机安装主要√√√√3 氧化风机试运主要√√√√5 吸收塔地坑搅拌器安装主要√√√√1 吸收塔地坑搅拌器安装√√√2 吸收塔地坑搅拌器试运主要√√√√6 吸收塔地坑排浆泵安装主要√√√√1 吸收塔地坑排浆泵安装√√√2 吸收塔地坑排浆泵试运主要√√√√5 事故浆液系统设备安装主要√√√√1 事故浆液箱安装主要√√√√1 事故浆液箱制作、安装√√√2 事故浆液箱搅拌器安装√√√3 事故浆液箱搅拌器试运主要√√√√2 事故浆液泵安装主要√√√√1 事故浆液泵安装√√√2 事故浆液泵试运主要√√√√6 管道安装√√√1 衬胶管道安装√√√2 碳钢管道安装√√√2 烟气系统1 烟道安装主要√√√√1 烟道制作√√2 烟道安装√√√3 平台梯子安装√√√3 石灰石浆液制备系统1 石灰石上料系统设备安装主要√√√√1 给料机安装主要√√√√1 螺旋给料机安装√√√2 螺旋给料机试运主要√√√√2 星型卸料器安装主要√√√√1 星型卸料器安装√√√2 星型卸料器试运主要√√√√3 除尘器安装主要√√√√1 除尘器安装√√√2 除尘器试运主要√√√√2 石灰石浆液输送系统设备主要√√√√安装1 石灰石浆液箱安装主要√√√√1 石灰石浆液箱制作、安装√√√2 石灰石浆液箱搅拌器安装√√√3 石灰石浆液箱搅拌器试运主要√√√√2 石灰石浆液泵安装主要√√√√1 石灰石浆液泵安装√√√2 石灰石浆液泵试运主要√√√√3 石灰石浆液回收系统主要√√√√1 地坑泵安装主要√√√√1 地坑泵安装√√√2 地坑泵试运主要√√√√2 地坑泵搅拌器安装主要√√√√1 地坑泵搅拌器安装√√√2 地坑泵搅拌器试运主要√√√√4 管道安装√√√1 衬胶管道安装√√√4 石膏脱水系统1 石膏浆液脱水设备安装主要√√√√1 石膏浆液旋流器安装主要√√√√1 石膏浆液旋流器安装√√√2 石膏浆液旋流器试运主要√√√√2 废水旋流器安装主要√√√√1 废水旋流站安装√√√2 废水旋流站试运主要√√√√3废水缓冲箱√√√√4废水缓冲泵安装1废水缓冲泵安装√√√2废水缓冲泵试运主要√√√√5废水搅拌器安装1废水搅拌器2废水搅拌器试运主要√√√√6 石膏浆液缓冲箱主要√√√√1 石膏浆液箱泵安装主要√√√√2 石膏浆液箱泵试运主要√√√√3 石膏浆液箱搅拌器安装主要√√√√4 石膏浆液箱搅拌器试运主要√√√√7 滤布冲洗水泵安装主要√√√√1 滤布冲洗水泵安装√√√2 滤布冲洗水泵试运主要√√√√8 真空泵安装主要√√√√1 真空泵安装主要√√√√2 真空泵试运主要√√√√9 滤液箱安装主要√√√√1 滤液箱制作、安装√√√2 滤液箱搅拌器安装√√√3 滤液箱搅拌器分部试运主要√√√√10 滤液泵安装主要√√√√1 滤液泵安装√√√2 滤液泵试运主要√√√11 石膏输送皮带安装主要√√√√4 1 9 1 石膏输送皮带安装√√√2 石膏输送皮带试运主要√√√√2 浆液回收系统设备安装主要√√√√1 脱水区地坑泵安装主要√√√√1 脱水区地坑泵安装√√√2 脱水区地坑泵试运主要√√√√2 脱水区地坑搅拌器安装主要√√√√1 脱水区地坑搅拌器安装√√√2 脱水区地坑搅拌器试运主要√√√√3 管道安装√√√1 衬胶管道安装√√√3 管道安装√√√1 碳钢管道安装√√√2 衬胶管道安装√√√6 公用系统1 工艺水设备安装主要√√√√1 工艺水箱制作、安装√√2 工艺水泵安装主要√√√√1 工艺水泵安装√√√2 工艺水泵试运主要√√√√3 除雾器冲洗水泵安装主要√√√√1 除雾器冲洗水泵安装√√√2 除雾器冲洗水泵试运主要√√√√2 压缩空气系统设备安装主要√√√√1 空气压缩机安装√√√2 空气压缩机试运主要√√√√3 管道安装√√√1 碳钢管道安装√√√2 不锈钢管道安装√√√4 起吊设施安装主要√√√√1 电动葫芦安装主要√√√√7 防腐、保温1 设备防腐主要√√√√√1 吸收塔内部防腐主要√√√√√1 吸收塔底部防腐主要√√√√√2 吸收塔内壁防腐主要√√√√√3 吸收塔临时烟囱防腐主要√√√√√2 烟道防腐主要√√√√3 箱罐内壁防腐主要√√√√1 事故浆液箱防腐主要√√√√2 石灰石浆液箱防腐主要√√√√3 溢流箱防腐主要√√√√4 滤液箱防腐主要√√√√4 地坑及沟道防腐√√√1 吸收塔区地坑及沟道防腐√√√2 制备区地坑及沟道防腐√√√3 脱水区地坑及沟道防腐√√√2 保温√√√1 吸收塔保温√√√2 烟道保温√√√3 其他设备保温√√√4 管道保温√√√3 设备表面油漆√√√3 1 吸收塔油漆√√√2 烟道油漆√√√3 其它设备油漆√√√4 管道油漆√√√2）吸收塔底板预制拼装质量标准和检验方法：见表6.3.1-1。

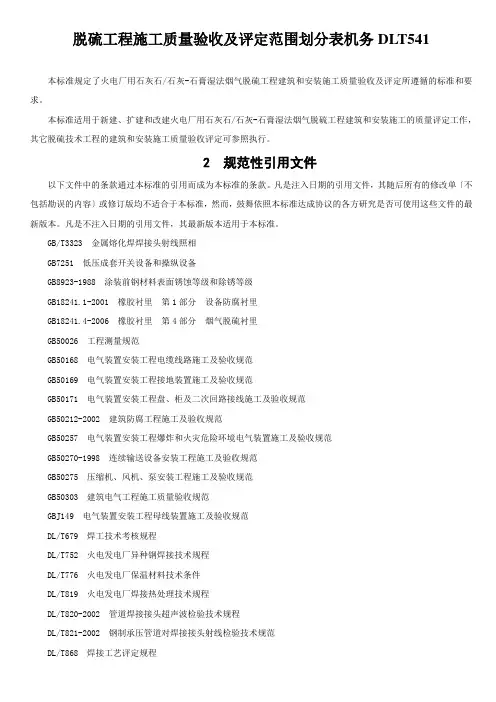

脱硫工程施工质量验收及评定范围划分表机务DLT541本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2 规范性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单〔不包括勘误的内容〕或修订版均不适合于本标准，然而，鼓舞依照本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和操纵设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 总那么4.0.1为加强火力发电厂烟气脱硫工程质量治理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。

精心整理1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323金属熔化焊焊接头射线照相GB7251低压成套开关设备和控制设备GB8923-1988涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001橡胶衬里第1部分设备防腐衬里GB18241.4-2006橡胶衬里第4部分烟气脱硫衬里GB50026工程测量规范GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002建筑防腐工程施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998连续输送设备安装工程施工及验收规范GB50275压缩机、风机、泵安装工程施工及验收规范GB50303建筑电气工程施工质量验收规范GBJ149电气装置安装工程母线装置施工及验收规范DL/T679焊工技术考核规程DL/T752火电发电厂异种钢焊接技术规程DL/T776火电发电厂保温材料技术条件DL/T819火电发电厂焊接热处理技术规程DL/T820-2002管道焊接接头超声波检验技术规程DL/T821-2002钢制承压管道对焊接接头射线检验技术规范DL/T868焊接工艺评定规程DL/T869-2004火电发电厂焊接技术规程DL/T5047-1995电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17电力装置安装工程质量检验及评定规程DL/T5210.1电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004玻璃鳞片衬里施工技术条件HL/T20677-1990橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。

1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。

精心整理1.范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323金属熔化焊焊接头射线照相GB7251低压成套开关设备和控制设备GB8923-1988涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001橡胶衬里第1部分设备防腐衬里GB18241.4-2006橡胶衬里第4部分烟气脱硫衬里GB50026工程测量规范GB50168电气装置安装工程电缆线路施工及验收规范GB50169电气装置安装工程接地装置施工及验收规范GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002建筑防腐工程施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998连续输送设备安装工程施工及验收规范GB50275压缩机、风机、泵安装工程施工及验收规范GB50303建筑电气工程施工质量验收规范GBJ149电气装置安装工程母线装置施工及验收规范DL/T679焊工技术考核规程DL/T752火电发电厂异种钢焊接技术规程DL/T776火电发电厂保温材料技术条件DL/T819火电发电厂焊接热处理技术规程DL/T820-2002管道焊接接头超声波检验技术规程DL/T821-2002钢制承压管道对焊接接头射线检验技术规范DL/T868焊接工艺评定规程DL/T869-2004火电发电厂焊接技术规程DL/T5047-1995电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17电力装置安装工程质量检验及评定规程DL/T5210.1电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004玻璃鳞片衬里施工技术条件HL/T20677-1990橡胶衬里化工设备3.总则3.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。

目次前言 (1)1 范围 (2)2 规范性引用文件 (3)3 术语 (5)4 总则 (7)6 机务工程 (8)6.1 一般规定 (8)6.2 机务工程质量验收及评定范围 (10)6.3 机务工程质量标准和检验方法 (22)前言本标准是根据《国家发展改革委办公厅关于印发2006年行业标准项目计划的通知》（发改办工业【2006】1093号）的要求指定的。

本标准的附录A、附录B为规范性附录。

本标准由中国电力企业联合会提出。

本标准由电力行业环境保护标准化技术委员会归口并解释。

本标准起草单位：中国华电工程（集团）有限公司。

本标准主要起草人：杨素梅、刘亚克、吕燕、贺永泉、纪万青、龙先明、白绍桐、马骏彪、沈明忠、李建浏、郭树旺、李伟、王丽君、王桂英、杨思文、沈宪明。

本标准是首次发行。

本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。

1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 术语下列术语和定义适用于本标准。

D L T5417-2009(电气)DL/T5417-20097 电气工程7.1 一般规定7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。

7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。

7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。

7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：1 检验项目检验结果，没有全部达到质量标准。

2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。

3 质检人员签字不齐全。

7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。

7.1.6 分部工程质量只设“合格”，且应符合如下规定：1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。

2 所有分部工程质量检验评定，应全部合格。

3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。

4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。

7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。

1 单位工程质量验收具备下列条件，应评为“合格”。

1）所属分部工程项目，质量验收及评定应全部合格。

2）所属设备及其系统带电或试运应试运正常，并已经签字验收。

3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。

2 单位工程质量验收，具备如下条件，应评为“优良”。

1）所属分部工程项目，质量检验及评定应全部合格。

2）脱硫工程电气配电装置受电应一次成功。

3）所属设备、系统带电或试运应正常，并已签字验收。

1 范围本标准规定了火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工质量验收及评定所遵循的标准和要求。

本标准适用于新建、扩建和改建火电厂用石灰石/石灰-石膏湿法烟气脱硫工程建筑和安装施工的质量评定工作，其它脱硫技术工程的建筑和安装施工质量验收评定可参照执行。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注入日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适合于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注入日期的引用文件，其最新版本适用于本标准。

GB/T3323 金属熔化焊焊接头射线照相GB7251 低压成套开关设备和控制设备GB8923-1988 涂装前钢材料表面锈蚀等级和除锈等级GB18241.1-2001 橡胶衬里第1部分设备防腐衬里GB18241.4-2006 橡胶衬里第4部分烟气脱硫衬里GB50026 工程测量规范GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50212-2002 建筑防腐工程施工及验收规范GB50257 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50270-1998 连续输送设备安装工程施工及验收规范GB50275 压缩机、风机、泵安装工程施工及验收规范GB50303 建筑电气工程施工质量验收规范GBJ149 电气装置安装工程母线装置施工及验收规范DL/T679 焊工技术考核规程DL/T752 火电发电厂异种钢焊接技术规程DL/T776 火电发电厂保温材料技术条件DL/T819 火电发电厂焊接热处理技术规程DL/T820-2002 管道焊接接头超声波检验技术规程DL/T821-2002 钢制承压管道对焊接接头射线检验技术规范DL/T868 焊接工艺评定规程DL/T869-2004 火电发电厂焊接技术规程DL/T5047-1995 电力建设施工及验收技术规范锅炉机组篇DL/T5161.1～5161.17 电力装置安装工程质量检验及评定规程DL/T5210.1 电力建设施工质量验收及评定规程第1部分：土建工程HL/T2640-2004 玻璃鳞片衬里施工技术条件HL/T20677-1990 橡胶衬里化工设备3 总则4.0.1为加强火力发电厂烟气脱硫工程质量管理，统一火电发电厂烟气脱硫工程施工质量的验收，保证工程质量，特制定本标准。

DL/T5417-20097 电气工程7.1 一般规定7.1.1 分项工程项目施工完毕，应经班组自检合格后，方可按本标准中的要求，逐级进行质量检验、评定、验收、签字。

7.1.2 分项工程施工质量检验，只设“合格”级别，并且必须合格。

7.1.3 分项工程检验项目的检验结果，全部达到质量标准，该分项工程应评为“合格”，如果因设备原因，无法调整或修理，此分项工程可不参加验收评定。

7.1.4 分项工程施工质量检验，有下列情况之一者，不应进行验收、评定：1 检验项目检验结果，没有全部达到质量标准。

2 设计及制造厂对质量标准有数据要求，而检验结果栏中没有填写实测数据。

3 质检人员签字不齐全。

7.1.5 各级质检人员，对分项工程质量检查、验收及评定，应采用实测实量量化数据的方法，验平表应按档案管理规定整理归档，移交建设单位。

7.1.6 分部工程质量只设“合格”，且应符合如下规定：1 分部工程验收、评定，应按7.3.2规定，认真填写分部工程质量验收评定表，进行质量评定，并应签名验收。

2 所有分部工程质量检验评定，应全部合格。

3 设备、系统带电或试运分部工程中的检查项目检查结果应符合规定，带电或试运应正常。

4 各级质检人员对带电或试运结果所做的结论应确切，并签名验收。

7.1.7 单位工程质量设“合格”及“优良”两个等级，其检验及评定，应按表7.3.1单位工程质量验收评定表的内容进行。

1 单位工程质量验收具备下列条件，应评为“合格”。

1）所属分部工程项目，质量验收及评定应全部合格。

2）所属设备及其系统带电或试运应试运正常，并已经签字验收。

3）对本单位工程资料核查结果，执行表7.3.4规定，应资料、签字齐全。

2 单位工程质量验收，具备如下条件，应评为“优良”。

1）所属分部工程项目，质量检验及评定应全部合格。

2）脱硫工程电气配电装置受电应一次成功。

3）所属设备、系统带电或试运应正常，并已签字验收。

4）按照本标准执行表7.3.4规定，应对本单位工程资料进行核查，核查结果应资料齐全、数据准确、签字齐全、可查性强。

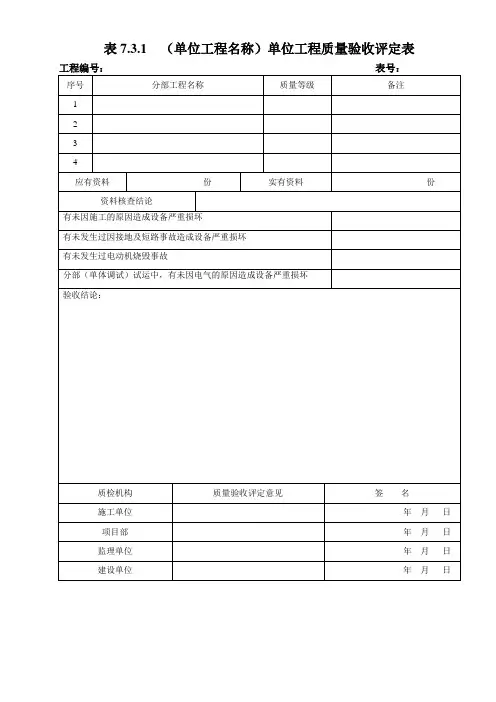

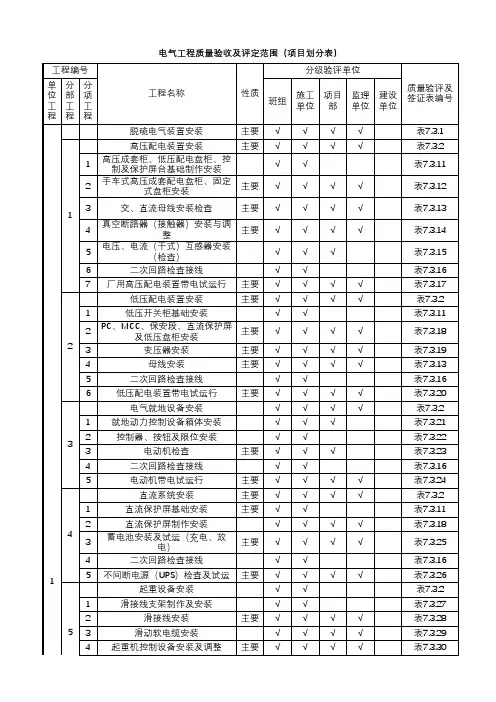

表7.3.1 （单位工程名称）单位工程质量验收评定表工程编号：表号：序号分部工程名称质量等级备注1234应有资料份实有资料份资料核查结论有未因施工的原因造成设备严重损坏有未发生过因接地及短路事故造成设备严重损坏有未发生过电动机烧毁事故分部（单体调试）试运中，有未因电气的原因造成设备严重损坏验收结论：质检机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日表7.3.2 （分部工程名称）分部工程质量验收评定表工程编号：表号：序号分部工程名称（检验项目）性质质量等级备注验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日表7.3.3 （分项工程名称）分项工程质量验收评定表工程编号：表号：序号检验项目性质单位质量标准质量检验结果单项评定验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日表7.3.4 单位工程质量验收评定表序号资料名称应有份数实有份数备注1 设计变更及材料代用通知单按单位工程编号归档2 设备、材料出厂试验报告及合格证按单位工程编号归档3 设备缺陷通知单、设备缺陷处理报告单按单位工程编号归档4 施工记录、调整记录、检验记录5 分部工程质量验评6 单位工程质量验评7 设备或系统带点试运签证8 验收签证、隐蔽工程验收签证9 一次设备试验记录10 二次设备试验记录11 仪表校验记录12 保护校验及整定记录13 保护定值通知单14 仪表检定计量检定员登记表15 本工程用计量器具登记表列入竣工移交资料总部分中质量检验机构核查结论签名施工单位年月日项目部年月日监理单位年月日建设单位年月日表7.3.5（单位工程名称）单位工程设计变更及材料代用通知单登记表序号通知单名称原编号本单位工程登记编号修改内容在通知单中的编号备注表7.3.6 （单位工程名称）单位工程设备、材料出厂试验报告及合格证登记表序号通知单名称原编号本单位工程登记编号修改内容在通知单中的编号备注表7.3.7 施工用量具、测量仪表登记表序号器具名称型号规格测量范围精度等级编号使用有效期检定报告编号检定单位保管责任人备注表7.3.8 设备缺陷通知单编号：单位工程名称分项工程名称设备名称发现日期主送抄送设备缺陷情况：施工单位：年月日项目部采购负责人制造厂家监理建设单位建议处理方案：项目部（施工单位）专业负责人：年月日质检机构缺陷处理意见签名项目部年月日采购负责人年月日监理年月日建设单位年月日施工单位技术负责人年月日表7.3.9 设备缺陷处理验收报告单原缺陷通知单编号：单位工程名称分项工程名称设备名称处理日期缺陷处理情况：施工单位：专工年月日缺陷处理验收结论：项目部质量负责人：年月日质检机构验收意见签名施工单位质检部年月日项目专业工程师年月日制造厂代表年月日监理年月日建设单位年月日表7.3.10 电气装置安装质量验收签证、记录项目序号名称签证记录记录签证编号隐蔽验收施工调整检验其他1 变压器检查* DL/T5161.3—2002表4.0.62 变压器带电试运行* DL/T5161.3—2002表4.0.93 高压配电装置母线检查* DL/T5161.4—2002表8.0.34 断路器安装调整* DL/T5161.2—2002表8.0.25 断路器、负荷开关调整* DL/T5161.2—2002表8.0.36 高压配电装置带电试运行签证* DL/T5161.1—2002表5.0.5-27 低压配电装置母线检查* DL/T5161.4—2002表8.0.58 低压配电装置带电试运行签证* DL/T5161.1—2002表5.0.5-39 蓄电池充电* DL/T5161.9—2002表4.0.210 蓄电池放电* DL/T5161.9—2002表4.0.311 蓄电池组充放电特性曲线* DL/T5161.9—2002表4.0.412 蓄电池组技术参数测量* DL/T5161.9—2002表4.0.513 蓄电池组充放电检查* DL/T5161.9—2002表4.0.614 不停电电源带电试运* DL/T5161.13—2002表10.0.115 100kW及以上电动机检查(每台1表) * DL/T5161.7—2002表3.0.816 直流电动机检查（每台1表）* DL/T5161.7—2002表3.0.917 100kW及以下电动机检查(多台1表) * DL/T5161.7—2002表3.0.1218 100kW及以下电动机带电试运行(多台1表)* DL/T5161.7—2002表3.0.1319 起重机电气装置带电试运* DL/T5161.14—2002表4.0.220 电梯电气装置带电试运* DL/T5161.11—2002表2.0.121 电缆敷设（设计变更部分）* DL/T5161.5—2002表6.0.222 电缆中间接头位置* DL/T5161.5—2002表6.0.423 接地装置安装* DL/T5161.6—2002表4.0.124 接地电阻测量* DL/T5161.6—2002表4.0.325 电气照明回路通电检查* DL/T5161.17—2002表4.0.2高压成套柜、低压配电盘柜、控制及保护平台基础制作安装工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.11序号工序检验项目性质质量标准质量检验结果单项评定1基础型钢安装基础型钢安装允许误差不直度每米＜1mm2 全长＜5mm3水平度每米＜1mm4 全长＜5mm5 位置误差及不平行度主要＜5mm6 基础接地点数≥2点7 接地连接牢固，导通良好以下空白验收结论：质量检验机构质量验收评定意见签名分包单位年月日总包单位年月日监理单位年月日建设单位年月日工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.12序号工序检验项目性质质量标准质量检验结果单项评定1基础型钢安装不直度主要按设计规定2 全长主要＜1.5mm/m 3水平误差相邻两柜顶部＜2mm 4 成列柜顶部＜5mm 5盘面误差相邻两边柜边＜1mm 6 成列柜边＜5mm7柜体固定柜间接缝＜2mm8 螺栓固定牢固9 紧固件检查完好、齐全10 紧固表面处理镀锌11 振动场所的防振措施按设计规定12 柜体接地底架与基础连接主要牢固，导通良好13 装有电器可开启屏门的接地用软铜导线可靠接地14开关柜机械部件检查柜面检查平整，齐全15 设备附件清单齐全16 门销开闭灵活17 柜内照明装置齐全18 手车推拉试验主要轻便不摆动19 电气“五防”装置齐全，灵活可靠20 安全隔离板开闭灵活21开关柜电气部件检查设备型号及规格按设计规定22 设备外观检查完好23 活动接地装置的连接导通良好，通断顺序正确24 电气连锁触点接触紧密，导通良好25触头检查动、静触头中心线一致26 动、静触头接触主要紧密、可靠27 动、静触头接触间隙按制造厂规定28 小车与柜体接地触头紧密、可靠工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.12（续）序号工序检验项目性质质量标准质量检验结果单项评定29 仪表继电器防振措施可靠30 带电部分对地距离mm 一次回路按GBJ 149—1990中表2.1.13-1规定31 二次回路按GBJ 50171—1992中表3.0.6规定以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.13序号工序检验项目性质质量标准质量检验结果单项评定1基础型钢安装柜体固定柜体接地检查外观表面检查光洁，无裂纹、褶皱2 外形检查平直，无变形、扭曲3焊接面加工搭接面长度主要按GBJ 149—1990规定4 搭接面螺孔布置及规格主要按GBJ 149—1990规定5 螺孔间中心距误差±0.5mm6 端面外观平直，光洁，无尖角、毛刺7 接角面平直度平整，无局部凹陷8 接触面断面减少量主要铜≤3﹪，铝≤5﹪9母线弯制允许最小弯曲半径主要按GBJ 149—1990规定10 弯曲始点至接头边缘最小距离≥50mm11 弯曲始点至母线支持器边缘距离≥50mm；≤0.25支点间距12 90°扭弯转长度mm 2.5倍～5倍母线宽13 弯曲部分外观主要无裂纹，无明显褶皱14 三相同一断面上的弯曲弧度一致15 同相多片母线弯曲弧度一致16 相同布置的分支母线各相弯曲弧度一致17开关柜电气部件检查金具安装金具检查清洁，无损伤18 单相交流母线金具连接主要牢固，且无闭合磁路19 固定装置外观无尖角、毛刺20母线安装母线平置时母线与支持器上部夹板间隙1mm～1.5mm21 母线立置时上部夹板与母线的距离1.5mm～2mm22 母线与支持器间应力检查主要无外应力23 同相多层母线层间间隙同母线厚度24 母线在绝缘子上的固定死点每段设置1个，且在全长或两伸缩节中点工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.13（续）序号工序检验项目性质质量标准质量检验结果单项评定25母线安装母线连接支持器与接头边缘距离≥50mm26 母线间及母线与设备端子连接主要无外应力27 搭接面主要平整，无氧化膜，镀银层不得锉磨，涂有电力复合脂28 端子连接与螺杆形外观主要无弹簧垫29 平垫圈铜质搪锡30 锁紧螺母齐全、紧固31连接螺栓与孔径配合≤1mm32 螺栓穿入方向母线平置时由上向下，其余螺母均在维护侧33 防松件外观齐全、完好、压平34 紧固力矩按GBJ 149—1990规定35 螺栓紧固后露扣长度2扣～3扣36 相邻垫圈间隙主要≥3mm37 伸缩节安装主要无裂纹、断股和褶皱现象38 带电体及带电体与其他物体间距主要按GBJ 149—1990规定39 相色及油漆齐全、正确验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日真空断路器（接触器）安装与调整工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.14序号工序检验项目性质质量标准质量检验结果单项评定1本体检查外观检查部件齐全，无损伤2 灭弧室外观检查主要清洁,干燥,无裂纹,损伤3 绝缘部件主要无变形，且绝缘良好4 分、合闸线圈铁心动作检查可靠，无卡阻5 熔断器检查主要导通良好，接触牢靠6 螺栓连接紧固均匀7 二次插件检查接触可靠8 绝缘隔板齐全，完好9 弹簧机构牵引杆的下端或凸轮与合闸锁扣主要合闸弹簧储能后蜗扣可靠10 分合闸闭锁装置动作检查主要动作灵活，复位准确、迅速，扣合可靠11 合闸位置保持程度主要可靠12导电部分检查触头外观检查主要洁净光滑，镀银层完好13 触头弹簧外观检查主要齐全，无损伤14 可挠铜片检查无断裂、锈蚀，固定牢靠15 触头行程主要按制造厂规定16 触头压缩行程按制造厂规定17 三相同期按制造厂规定18其他辅助开关切断触点外观检查接触良好，无烧损19 动作检查准确、可靠20 手动合闸灵活、轻便21 断路器与操动机构联动主要正确、可靠22 分、合闸位置指示器检查动作可靠，指示正确23 手车推拉试验主要进出灵活24 手车接地牢固，导通良好25 相色标志正确验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日电压、电流（干式）互感器安装（检查）工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.15序号工序检验项目性质质量标准质量检验结果单项评定1本体检查铭牌标志完整、清晰2 外观主要完整、无损伤3 二次接线板引线端子连接牢固4 绝缘检查主要绝缘良好5 变比及极性检查主要正确6互感器安装极性方向三相一致7 接线端子位置在维护侧8 等电位弹簧固定主要牢固9 与母线接触主要紧密可靠10 零序电流互感器铁心与其他导磁体间主要不构成闭合回路11 所有连接螺栓齐全，紧固12接地外壳接地牢固可靠13 电流互感器备用二次绕组接地主要短路后可靠接地14 外壳接地牢固可靠15 分级绝缘及电容式电压互感器接地主要按制造厂规定，接地可靠16 电容式电压互感器末屏及铁心接地主要牢固，导通良好17 电流互感器备用二次绕组接地主要短路后可靠接地18 其他相色标志齐全，正确验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日二次回路检查接线工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表号：表7.3.16序号工序检验项目性质质量标准质量检验结果单项评定1导线检查导线外观主要绝缘层完好，无中间接头2 导线连接（螺接、插接、焊接或压接）主要牢固、可靠3 导线配置主要按背面接线图4 导线端部标志清晰正确，且不易退色5 盘内配线绝缘等级耐压，不小于500V6盘内配线截面积电流回路≥2.5m²7 信号、电压回路≤1.5mm²8 弱电回路在满足载流量和电压降以及机械强度情况下，不小于0.5mm²9 用于可动部位的导线主要多股软铜线10控制电缆接线控制电缆接引按设计规定11 线束绑扎松紧和形式松紧适当、匀称，形势一致12 导线束的固定牢固13 每个接线端子并接芯线数≤2根14 备用芯预留长度至最远端子处15 导线接引处预留长度适当，且各导线余量一致16 电气回路连接（螺接、插接、焊接或压接）紧固可靠17 导线芯线端部弯圈顺时针方向，且大小合适18 导线芯线外观主要无损伤19 多股软导线端部处理主要加终端附件或搪锡20 紧固件配置齐全，且与导线截面相匹配21 二次回路连接件主要铜质制品22 导线端部标志主要正确、清晰、不易脱色23接地检查二次回路设有专用螺栓24 屏蔽电缆主要屏蔽层按设计规定可靠接地手车式高压成套配电柜、固定式盘柜安装工程编号：表号：表7.3.16（续）序号工序检验项目性质质量标准质量检验结果单项评定29 控制电缆接线裸露部分对地距离mm 主要按GBJ 50171—1992中表3.0.6规定30 裸露部分表面漏电距离mm 按GBJ 50171—1992中表3.0.6规定以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日（A炉）6kV段厂用高压配电装置带电试运行签证工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表号：表7.3.17电源开关型式电源开关额定电流A盘柜数量制造厂家出厂编号出厂日期带电前设备及系统检查序号检查项目检查结果序号检查项目检查结果1 盘前后标识2 盘柜内部清洁3 整列盘两点接地位置4 盘柜内高设备接地5 盘内电缆挂牌6 二次回路接线标志7 二次回路绝缘值ΜΩ8 测量仪表使用有效期9 盘柜内照明装置10 开关推拉及机械闭锁11 一次设备电气试验12 保护整定13 操作及传动试验14 开关分、合闸指示15 电源相位16 测量仪表指示17 盘内所有孔洞封堵18 室内消防设施带电后运行状态检查序号检查项目检查结果序号检查项目检查结果19 设备是否有异常音响20 保护投入率21 表计及信号指示22 保护动作情况带电试运结论：（本kV 段厂用高压配电装置于年月日时至年月日时，带电试运行h，设备及控制、保护、信号等系统工作正常）质量检验机构验收意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日PC、MCC、保安段低压盘柜安装工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表号：表7.3.18序号工序检验项目性质质量标准质量检验结果单项评定1盘（柜）体就位找正间隔布置主要按设计规定2 垂直度主要＜1.5mm/m3 水平误差相邻两盘（柜）顶部＜2mm4 成列盘（柜）顶部＜5mm5 盘面误差相邻两盘（柜）边＜1mm6 成列盘（柜）面＜5mm7 盘（柜）接缝＜2mm8盘（柜）体固定盘（柜）体固定主要牢固9 紧固件检查完好、齐全、紧固10 紧固件表面处理镀锌11 振动场所的防振措施按设计规定12接地盘（柜）体与基础连接主要牢固，导通良好13 有防振垫的盘（柜）的接地每段盘（柜）有2点以上明显接地14 抽屉与盘（柜）体间接地接地可靠15 装有电器可开启屏门的接地用软铜线可靠接地16盘（柜）设备、部件检查盘（柜）上设备型号规格主要按设计规定17 设备外观完好，无损伤18 盘（柜）面检查平整、齐全19 载流体间及对地距离mm 主要按GB 7251的规定20 表面漏电距离mm 主要按GB 7251的规定21 抽屉抽拉试验主要无卡阻碰撞22 动、静触头中心线检查一致23 动、静触头接触主要紧密、可靠24 机械与电气连锁装置可靠25 抽屉隔离触头通断顺序正确26 二次回路边插件主要接触良好序号工序检验项目性质质量标准质量检验结果单项评定27 盘（柜）设备、部件检查熔断器熔丝配置按设计规定28 回路名称标志齐全29其他盘（柜）检查平整、齐全30 盘（柜）后标识齐全、清晰以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日6kV 及以下干式变压器的安装及检查工程名称：山西天脊煤化工A 、B 锅炉节能与烟气超低排放改造工程 表号： 表7.3.19序号 工序 检验项目 性质 质量标准 质量检验结果 单项评定1 设备检查 外壳及附件铭牌及接线图标志齐全清晰 2 附件清点 齐全 3 绝缘子外观 光滑，无裂纹 4 铁心检查外观检查 无碰伤、变形 5 铁心紧固件检查 紧固，无松动 6 铁芯绝缘电阻 主要 绝缘良好 7 铁芯接地 主要 1点 8 绕组检查绕组接线检查 主要 牢固正确 9 表面检查 无放电痕迹及裂纹10 绝缘电阻 主要 绝缘良好 11 引出线 绝缘层 无损伤、裂纹 12 裸露导体外观 主要 无毛刺、尖角 13 裸导体相间及对地距离 主要按GBJ 149—1990规定14 防松件 主要 齐全、完好 15 引线支架 固定牢固，无损伤 16 本体附件安装本体固定 牢固，可靠 17 温控装置 主要 动作可靠，指示正确 18 风机系统 牢固，转向正确 19 相色标志 齐全、正确 20 接地 外壳接地 牢固，导通良好 21 本体接地 22 温控器接地 用软导线可靠接地，且导通良好23 风机接地 24 开启门接地验收结论：质量检验机构 质量验收评定意见签 名施工单位 年 月 日 项目部 年 月 日 监理单位 年 月 日 建设单位年 月 日（A段）段厂用低压配电装置带电试运行签证工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.20电源开关型式电源开关额定电流A盘柜数量制造厂家出厂编号出厂日期带电前设备及系统检查序号检查项目检查结果序号检查项目检查结果1 盘前后标识2 盘柜内部清洁3 整列盘两点接地位置4 盘柜内高设备接地5 盘内电缆挂牌6 二次回路接线标志7 二次回路绝缘值ΜΩ8 测量仪表使用有效期9 盘柜内照明装置10 开关推拉及机械闭锁11 一次设备电气试验12 保护整定13 操作及传动试验14 开关分、合闸指示15 电源相位16 测量仪表指示17 盘内所有孔洞封堵18 室内消防设施带电后运行状态检查序号检查项目检查结果序号检查项目检查结果19 设备是否有异常音响20 保护投入率21 表计及信号指示22 保护动作情况带电试运结论：（本V 段厂用低压配电装置于年月日时至年月日时，带电试运行h，设备及控制、保护、信号等系统工作正常）质量检验机构验收意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日就地动力控制设备箱体的安装工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.21序号工序检验项目性质质量标准质量检验结果单项评定1箱体安装安装位置按设计规定2 落地箱底座高出地面尺寸按设计规定（无设计规定时宜为10mm）3 悬挂箱中心至地面高度按设计规定，一般有1.2m～1.5m4 安装垂直度误差＜1.5mm/m5 户外箱体的密封主要良好、防水、防潮、防尘6 紧固件表面处理镀锌7 紧固件检查主要齐全、完好、紧固8 箱架接地连接主要牢固，导通良好9 振动场所的防振措施按设计规定10 装有电器可开启屏门的接地用软铜导线可靠接地11 相面标志齐全12 电器元件安装按设计规定13 断路器、熔断器、熔丝配置按设计规定以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日控制器、按钮及限位开关的安装工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.22序号工序检验项目性质质量标准质量检验结果单项评定1 按钮及开关检查触电通断可靠性主要良好2 机械性能灵活，无卡阻3按钮安装固定连接牢固4 壁柱上安装的就地操作按钮高度 1.3m～1.5m5 同一场所按钮高度主要相互一致6 用途标志主要清晰7限位开关安装固定连接牢固8 开关安装部位按机械装置要求9 撞杆配合定位要求主要开关能可靠动作10 撞杆固定连接牢固11 接地接地连接主要牢固，导通良好以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日序号工序检验项目性质质量标准质量检验结果单项评定1 外观铭牌及接线图标志齐全、清晰2 转子装配检查轴承（柱）转子音响主要正常3 转动惯性均匀，无阻滞4接线盒检查接线端子绝缘外观无损伤、受潮5 出线标号及引线连接正确、牢固6 绕组接线主要正确7滚动轴承检查外圈与机座配合紧固8 内圈与轴配合紧固9 转动试验主要灵活，无卡阻10 动体与内外圈间隙按制造厂规定11润滑油外观主要清洁，无硬化变色12 油脂特性主要按制造厂规定13 填充量填至2/3内腔高14绝缘检查绝缘绕组1kV以下主要≥0.5ΜΩ15 1kV及以上主要≥1ΜΩ/kV16 1kV及以上绕组吸收比主要≥1.2R60/R1517 轴承座绝缘电阻≥0.5ΜΩ18轴芯检查铁芯漆层主要无脱皮锈蚀19 风道通畅检查主要无阻塞20 转子平衡块主要紧固可靠21 槽楔装配紧固22 每根槽楔的空响长度≤1/3槽楔长（或按制造厂规定）23鼠笼端环与铜（铝）条连接良好，无断裂24 端外观无裂纹25 绝缘层外观主要清洁，无破损26绕组绑线扎锁主要紧固27 引线连接主要牢固序号工序检验项目性质质量标准质量检验结果单项评定28风扇外观无断裂、变形29 安装方向主要正确30 接地接地连接牢固，导通良好以下空白验收结论：质量检验机构质量验收评定意见签名施工单位年月日项目部年月日监理单位年月日建设单位年月日（主设备名称编号）电动机带电试运签证工程名称：山西天脊煤化工A、B锅炉节能与烟气超低排放改造工程表7.3.24 型号额定容量kW 接线方式额定电压kV 额定电流A 转速r/min制造厂家出厂编号出厂日期序号检查项目检查结果序号检查项目检查结果1 盘柜内部清洁2 盘内所有孔洞封堵3 盘内电缆挂牌4 二次回路接线标志5 测量仪表使用有效期6 开关推拉及机械闭锁7 开关分、合闸指示8 操作及传动试验9 一次回路绝缘值ΜΩ10 二次回路绝缘值ΜΩ11 室内消防设施12 用手盘动电动机转子该电动机于年月日时分至时分，空负荷试转h 环境温度℃13 电动机起动电流A 14 电动机空载电流A15 对轮侧轴承温度℃16 风扇侧轴承温度℃17 对轮侧垂直振动mm 18 对轮侧水平振动mm19 风扇侧垂直振动mm 20 风扇侧水平振动mm试运结论：（电动机经h min空负荷试转，电流、轴承温升、电动机振动正常，控制、保护及信号正常）质量检验机构验收意见签名班组年月日施工单位年月日项目部年月日监理单位年月日建设单位年月日。

√√
2
手车式高压成套配电盘柜、固定 式盘柜安装
主要
√
√
√
√
表7.3.2 表7.3.11 表7.3.12
13
交、直流母线安装检查
主要 √ √ √ √
4
真空断路器（接触器）安装与调 整
主要
√
√
√
√
5
电压、电流（干式）互感器安装 （检查）
√√√
6
二次回路检查接线
√√
表7.3.13 表7.3.14 表7.3.15 表7.3.16
√√
表7.3.16
5
电动机带电试运行
主要 √ √ √ √
表7.3.24
直流系统安装
主要 √ √ √ √
表7.3.2
1
直流保护屏基础安装
主要 √ √
表7.3.11
2
直流保护屏制作安装
√√√√
4 3
蓄电池安装及试运（充电、放 电）
主要
√
√
√
√
4
二次回路检查接线
√√
表7.3.18 表7.3.25 表7.3.16
表7.3.41
表7.3.42 表7.3.2 表7.3.43 表7.3.40 表7.3.44 表7.3.2 表7.3.45 表7.3.46 表7.3.47
表7.3.2
表7.3.48
表7.3.49
7 厂用高压配电装置带电试运行 主要 √ √ √ √
表7.3.17
低压配电装置安装
主要 √ √ √ √
表7.3.2
1
低压开关柜基础安装
√√
2
PC、MCC、保安段、直流保护屏 及低压盘柜安装
主要

主要
√
√
√
√
表-16
6
选粉机安装
主要
√
√
√
√
1
选粉机安装
√
√
√
表-6
2
选粉机试运
主要
√
√
√
√
表-16
7
除尘器安装
主要
√
√
√
√
1
除尘器安装
√
√
√
表-7
2
除尘器试运
主要
√
√
√
√
表-16
8
排风机安装
主要
√
√
√
√
1
排风机安装
√
√
√
表-5
2
排风机试运
主要
√
√
√
√
表-16
9
刮板输送机安装
主要
√
√
√
√
1
刮板输送机安装
主要
√
√
√
√
表-16
2
盘式除铁器安装
√
√
√
表-2
3
皮带输送机安装
主要
√
√
√
√
1
皮带输送机安装
√
√
√
表-3
2
皮带输送机试运
主要
√
√
√
√
表-16
4
称重给料机安装
主要
√
√
√
√
1
称重给料机安装
√
√
√
表-4
2
称重给料机试运
主要
√
√
√
√

喷淋层支撑梁标高偏差
mm
±3
喷淋层支撑梁水平度偏差
mm
≤3
支座标高
mm
±3
安装
喷淋管对口平直度
mm
≤3
喷淋管轴线位置偏差
mm
±5
喷嘴安装角度
主要
符合设计要求
管道及喷嘴内部
畅通、无堵塞
验收结论：
验收单位
签字
班组
年月日
工地
年月日
项目部
年月日
监理单位
年月日
建设单位
年月日
吸收塔平台扶梯安装检验批施工质量验收表
分部工程
烟道安装
验评编号
DLT 5417-2009
分项工程
烟气事故喷淋安装
验收级别
五级验收
分段工程
性质
主要
页码
共1页
工序
检查项目
性质
单位
质量评定
检验结果
结论
合格
优良
施工准备
管道、管件规格
主要
符合设计要求
