物探技术在地下管线测量中的应用NaHong BiaoXi 'an CNNC Blue Sky Uranium Co., LTD. Lantian County, Xi 'an City, Shaanxi Province 710500Abstract: The measurement of underground pipelines is based on the work content of underground pipelines. The purpose of the measurementis to determine the location, buried depth and length of underground pipelines, and analyze the relationship between underground pipelines and surrounding buildings, so as to provide accurate basis andreference for later data calculation. In this process, it is necessary to have a certain understanding and grasp of the situation of underground pipelines, and to carry out corresponding measurement operations according to these data.摘要：地下管线的测量是在地下管线的基础上进行的工作内容,其测量的目的是为了确定地下管线的位置、埋深以及长度,并对其与周围建筑物的关系进行分析,为后期的数据计算提供准确的依据和参考。

在这个过程中,需要对地下管线的情况有一定的了解和掌握,同时还要根据这些资料来开展相应的测量作业。

物探方法在地下管线探测中的应用本文概要介绍了探地雷达法、地震映像法和高密度电阻率法的基本原理，并结合多个工程实例介绍了这些方法在地下管线探测中应用效果，并对今后的应用提出了一些见解。

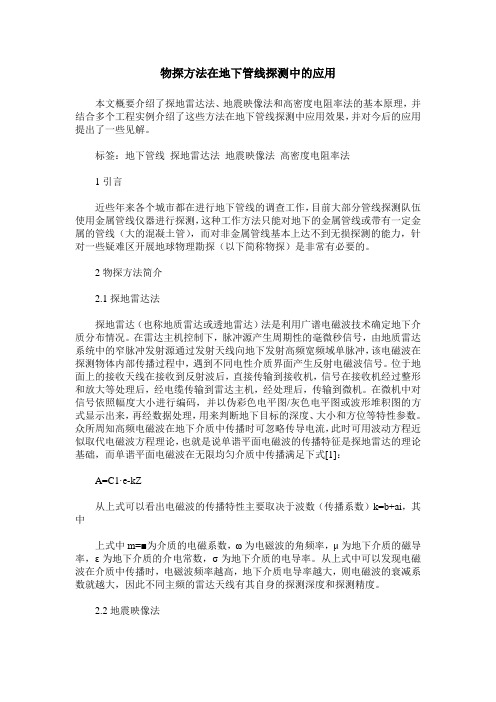

标签：地下管线探地雷达法地震映像法高密度电阻率法1引言近些年来各个城市都在进行地下管线的调查工作，目前大部分管线探测队伍使用金属管线仪器进行探测，这种工作方法只能对地下的金属管线或带有一定金属的管线（大的混凝土管），而对非金属管线基本上达不到无损探测的能力，针对一些疑难区开展地球物理勘探（以下简称物探）是非常有必要的。

2物探方法简介2.1探地雷达法探地雷达（也称地质雷达或透地雷达）法是利用广谱电磁波技术确定地下介质分布情况。

在雷达主机控制下，脉冲源产生周期性的毫微秒信号，由地质雷达系统中的窄脉冲发射源通过发射天线向地下发射高频宽频域单脉冲，该电磁波在探测物体内部传播过程中，遇到不同电性介质界面产生反射电磁波信号。

位于地面上的接收天线在接收到反射波后，直接传输到接收机，信号在接收机经过整形和放大等处理后，经电缆传输到雷达主机，经处理后，传输到微机。

在微机中对信号依照幅度大小进行编码，并以伪彩色电平图/灰色电平图或波形堆积图的方式显示出来，再经数据处理，用来判断地下目标的深度、大小和方位等特性参数。

众所周知高频电磁波在地下介质中传播时可忽略传导电流，此时可用波动方程近似取代电磁波方程理论，也就是说单谐平面电磁波的传播特征是探地雷达的理论基础，而单谐平面电磁波在无限均匀介质中传播满足下式[1]：A=C1·e-kZ从上式可以看出电磁波的传播特性主要取决于波数（传播系数）k=b+ai，其中上式中m=■为介质的电磁系数，ω为电磁波的角频率，μ为地下介质的磁导率，ε为地下介质的介电常数，σ为地下介质的电导率。

从上式中可以发现电磁波在介质中传播时，电磁波频率越高，地下介质电导率越大，则电磁波的衰减系数就越大，因此不同主频的雷达天线有其自身的探测深度和探测精度。

浅谈地下管线探查技术的应用与前景摘要：经济的发展带动建筑工程项目的，特别是一些老城区或者重点城区的建设，地下管线错综复杂，工程物探技术需求量增加，应用价值提升，保证不同建筑工程工程勘察所需。

地下管线探测是一份非常复杂的工作，受到影响因素较多，本文就某工程地下管线的现场情况，谈谈以现有的技术，如何确保地下管线探测的精准性，保证数据的准确性，确保后续工程顺利进行。

同时也简单的梳理一下地下管线探查技术的应用与自已对于它未来的发展前景。

关键词：工程物探技术；地下管线；探查；应用；前景引言工程物探技术使地下管线的探查更为便利，获取资料与数据更为精密，工程地下管线的探查对工程后续的施工意义重大，对地下管线探查技术的应用与前景进行分析，有助于积累更多的工程物探经验，探索更为先进合理的探查技术和方法，获取更为准备的探测数据。

1工程概况本项目为浦东新区周浦老集镇“城中村”拔点改造项目物探工程电力管线搬迁地下管线精确探测。

工程地点位于上海市浦东新区周浦老集镇。

探测目标为探测范围内地下金属管线，探明工作范围内地下管线的空间位置、走向，并调查其管种、材质、管径、电缆根数（或总孔数）等属性信息及附属设施，要求探测深度为地表以下4米深度范围。

项目开始时间为2020年10月09日。

2工程探查方法及仪器选择分析2.1工程探查方法与仪器工程探测方法的选择需要因地制宜，一般主要采用电磁感应法、导向示踪法及直接法，所选物探技术方法应该适用、经济、合理、先进，符合工程特点。

鉴于工程探测地表以下4米深度范围，工程使用仪器采用RD8100管线探测仪、DigiTrak Eclipse地下定位系统导向仪、全站仪及电子水准仪。

2.2探测仪器设备选择原因分析地下管线探查在充分搜集和分析已有资料的基础上，采用实地调查和仪器探测相结合的方法进行。

地下管线探测是基于电磁感应原理，通过接收机在地面对二次场数值的测量来确定地下管线位置及深度。

本次探测主要使用RD8100精密地下管线探测仪，是目前探测各类地下管线的最有效的仪器。

物探技术在城市地下管线探测中的运用策略摘要：在地下管线数量越来越多、地下管线分布越来越广泛的情况下，各类工程的施工建设，必须要提前了解施工现场及其周围地下管线的分布特征。

物探技术是一种使用便捷、成本低廉的现代化探测技术。

本文重点针对物探技术在城市地下管线探测中的运用策略进行了详细的分析，旨在保证各类工程项目施工的科学合理性，加快城市化建设进程的推进速度。

关键词：城市，地下管线探测，物探技术为了提高城市外观的美观性与整洁性，电力领域和通讯领域选择将相关设施埋设到地下。

在电力或通讯领域的施工建设中，地下埋设方式的应用，虽然减少了传统架空装置的使用和地面空间的占用，但是也形成了庞大的地下管线系统。

在这种情况下，在进行各类工程项目施工时，必须要采用针对性的探测技术，对城市的地下管线系统进行探测，提前了解地下管线系统的分布特点，并以此为基础制定出针对性的施工方案。

而物探技术是一种非常先进的探测技术，将其应用到地下管线系统的探测中，可以全面而准确的了解地下管线及其他物质的分布情况，为施工方案的制定与优化提供支持。

但是，如何将物探技术应用到城市地下管线的探测当中，是一个值得思考的问题。

一、城市地下管线的类型与探测特征（一）城市地下管线的常见类型城市化建设进程的加快，使得埋设到城市地下的管线类型越来越多。

截止到目前为止，我国城市当中最常见的地下管线种类，已经超过20种。

以地下管线的使用途径为标准，可以将地下管线分为以下几类：第一排水管道、第二燃气管道、第三通信管道、第四电力管线、第五供水管道等。

如果将管线的物理性质作为分类标准，那么可以将地下管线分成两个大类：第一金属性管线、第二铜铝材料电缆。

（二）城市地下管线的探测特征在城市建设力度与规模不断扩大的形势下，地下管线的分布也越来越复杂。

为了保证各类工程的顺利施工，必须要对地下管线的分布进行有效的探测。

由于部分管线分布在工厂、街道或者住房区域等特殊区域以下，所以探测工作的开展面临着较大的阻碍。

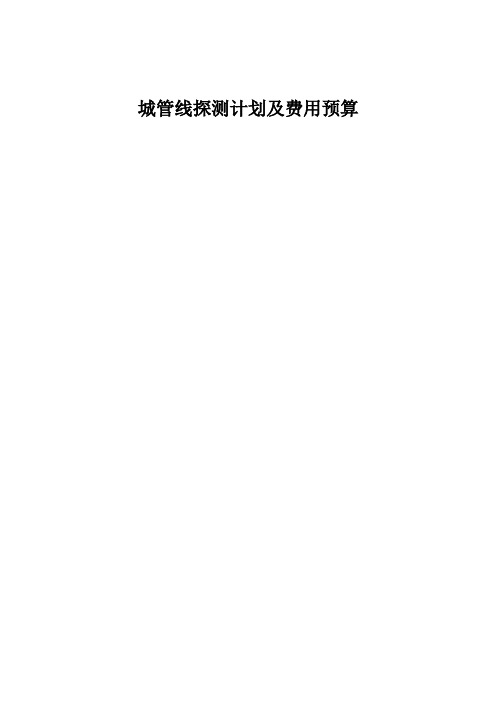

城管线探测计划及费用预算目录一、工程概况....................................................二、施工依据....................................................三、测区已有成果资料 (1)四、测区地球物理特征............................................五、地下管线探查................................................六、地下管线测量................................................七、地下管线图的编绘............................................八、地下管线成果表的编制........................................九、成果磁盘文凭整理............................................十、质量保证体系、施工安全及保密管理............................ 十一、人员组织、仪器配备及施工安排.............................. 十二、提交的成果资料............................................ 十三、费用预算..................................................一、工程概况建立科学、准确、完整的城市地下管线信息管理系统，对于城市的建设的发展至关重要。

地下管线探测是城市规划、建设和管理的一项重要工作。

地下综合管线探测目的（含野外探测、测量）：查明城区的地下管线现状，掌握各种地下管线信息。

城市综合管线探测范围为：甲方指定城区内道路（宽度大于3米的道路），不包括小区、施工场地以及厂区管线探测。

城市地下管线探测中物探技术的应用摘要：物探技术作为城市地下管线探测的主要技术手段，从原理角度来看，国内外将此项技术分为波动场方法、谐和场方法和感应场方法，常用技术手段有地震散射波法、超声导波检测法、地质雷达法等。

其中，地质雷达法运用高频电磁波对地下物体进行探测，一旦遇到探测目标，将立刻产生反射讯号，通过接收天线输入接收机，最后由示波器将放大后的信息直观展示出来，不仅能够判断探测区域是否存在被测目标，还可以根据滞后时间、平均反射波速计算探测目标距离。

关键词：城市地下管线；物探技术；应用1 工程物探技术的优势及方法1.1 工程物探技术及优势物探，全称是地球物理勘探。

物探技术作为探测手段，是分析探测地质对象及其周围介质的物理差异。

借助物探仪器，对地下介质土体相关信息获取，通过深入分析获取区域的地质特点，及时发现地下异常现象，并且提出应对方案。

将工程物探技术应用于城市建设中有比较显著的优势，工程物探可提高城市规划的科学性，为城市建设方案的制定提供参考。

在地质勘探中，工程物探技术能够提高地下地质的勘探能力，对于工程地质勘探的可持续发展具有重要意义。

而且，在工程物探技术下，可使城市建设工程方案更加合理，保障城市建设施工的质量及安全，对于提高城市建设水平有重要的作用。

1.2 工程物探技术的方法在科学技术的不断更新下，多种工程物探技术得到优化。

在城市建设期间，采用先进的工程物探技术，能够精准判断地质类型，对于提高施工质量有重要作用。

常见的工程物探技术方法如下：其一，地震波法。

该方法的原理是地震波，通过对地震波特性的利用，发挥散射作用。

在频率改变的情况下，传播相速度也会发生变化，可将地下介质特性有效反映出来。

其二，高密度电阻法。

此种方法是通过对高密度电阻设施的利用，将导电条件较差的岩土结构作为基本载体，向地面放电，对地下放电电厂的分布进行观测，获取地下介质土体信息。

其三，电磁瞬变法。

该方法的技术原理是感应类地球物理探测技术，以电磁波传播时间域为主。

物探技术在地下管线检测与勘测中的应用近年来，随着城市建设和大规模基础设施的发展，地下管线系统逐渐庞大起来。

这些管线包括水力、电力、燃气、通信和排水等。

然而，由于年代久远、历史痕迹模糊或未正确记录，地下管线数据的准确性一直是一个挑战。

为了解决这一问题并确保工程安全，物探技术开始在地下管线检测与勘测中得到广泛应用。

物探技术是一种非破坏性测试方法，通过探测仪器和设备，可以获取地下隐蔽物体的信息。

在地下管线检测中，物探技术主要包括地球物理勘查和无损检测两个方面。

地球物理勘查是物探技术中最常用的一种方法。

其主要原理是通过测量地下电磁场的变化，推测地下管线的存在及位置。

地球物理勘查主要包括电法、磁法和地震勘查等多种技术。

其中，电法通过测量地下电阻率的变化来判断地下物质的改变情况，从而确定地下管线的位置。

磁法则是通过测量地下的磁场变化，推断地下管线的存在与否。

地震勘查则是利用地震波在地下传播的特性，来检测地下管线的位置和情况。

无损检测是另一种物探技术在管线检测中的应用。

无损检测主要通过超声波、红外热像仪等仪器设备，直接对地下管线进行检测和分析。

例如，超声波可以穿透地下，获取地下管线的精确位置和状态。

红外热像仪则可以通过检测地下管线的温度和热分布，来判断管道的渗漏情况。

物探技术不仅可以用于地下管线的检测，还可以用于管线的勘测。

在新建或改造管线工程之前，物探技术可以帮助确定最佳布线方案和管线走向，避免因不合理的布线导致的问题和隐患。

同时，物探技术还可以帮助评估地下管线的安全性和稳定性。

然而，物探技术在地下管线检测与勘测中也存在一些挑战。

首先，地下环境复杂多变，地下管线与地下障碍物、土层等因素的干扰使得地下管线的检测变得困难。

其次，物探技术需要专业的人员进行操作和分析，而且需要较高的成本投入。

最后，物探技术只能提供地下管线的粗略信息，需要进一步的现场勘查和综合分析才能得到更精确的结果。

综上所述，物探技术在地下管线检测与勘测中具有重要的应用价值。

物探技术在地下管线测量中的应用摘要：城市建设和规划是推进城市化的主要工作。

良好的城市规划可以促进城市发展，提高城市建设质量。

这也说明了城市建设的主要任务。

因此，为了促进社会发展和城市建设，有必要在施工过程中对地下管线进行处理。

在施工过程中使用地球物理勘探技术有利于吸收探测区域内地下物质的分布，解决施工过程中遇到的地质或工程问题。

此外，地球物理勘探技术成本低，操作简单。

它是城市规划建设中一种有效的检测手段，有利于促进城市规划的顺利进行。

因此，它在城市建设中得到了广泛的应用。

关键词：物探技术；地下管线；测量；应用导言：在现代城市建设过程中，许多行业利用地下空间埋设管道、设备和电力通信等设施，以节约空间，美化城市。

由于地下管道系统的复杂性，有必要借助地球物理勘探技术全面、详细地检测和分析地下管道设施的实际位置，以避免在施工过程中损坏地下管道，以免影响通信或电力系统的正常运行。

在地下管线检测过程中，要明确地下管线检测的特点和要求，科学合理地应用物探技术和检测方法，提高检测质量和效率，为类似工程建设提供科学的理论参考。

1常用的物理探测技术1.1磁技术地球本身分布着以地心为中心的磁场。

由于地理位置不同，磁场强度、磁偏角和磁倾角也不同。

当土壤中没有异常物质时，其磁场就是地磁场。

当地下有金属或混凝土管道等异常物质时，由于地磁场的磁化作用，地下管道会产生新的磁场。

因此，在磁测量中会检测到磁异常。

磁检测技术是通过分析被检测物体产生的磁场的强度和分布以及周围土壤的物理性质和空间位置来判断和计算被检测物体的存在和具体位置。

由于磁检测技术通过检测被测物体的磁场分布和强度来判断和确定位置，因此该方法在某些磁场异常或磁干扰较大的区域将失去作用。

1.2电磁感应技术电磁感应技术因其操作简单、技术成熟、测量准确等特点，已成为我国首选的地球物理勘探技术。

电磁感应技术的基本原理是利用金属管的导电性通过外部磁场在磁场中产生感应电流。

通过测量地面感应电流产生的磁场的分布和强度，可以计算金属管道的空间位置和埋深。

鼎湖区地下管线测量、物探项目（项目编号：2016-0302DJJLZFCG ）评标报告采购人名称：肇庆市鼎湖区渠网管理中心政府采购代理机构：肇庆市鼎建工程建设监理有限公司编写日期：2016年4月1日鼎湖区地下管线测量、物探项目（采购项目编号：2016-0302DJJLZFCG ）评标报告肇庆市鼎建工程建设监理有限公司依法组建的评标委员会，于2016年4月1日在广东省肇庆市端州三路24号肇庆市公共资源交易中心303标室就鼎湖区地下管线测量、物探项目（采购项目编号：2016-0201DJJL ZFCG）进行了开标、评标，现将评标情况报告如下：一、采购项目基本情况：1.采购人名称：肇庆市鼎湖区渠网管理中心2.项目名称：鼎湖区地下管线测量、物探项目3.项目编号：2016-0302DJJLZFCG4.采购预算：46.48万元人民币5.采购项目公告刊登媒体：①广东省政府采购网：；②肇庆市公共资源交易中心 。

6.采购项目公告发布时间：2016年3月11日。

二、购买招标文件的供应商有4家，分别是：佛山市海润测绘工程有限公司、广州市天驰测绘技术有限公司、湖南省第一测绘院、佛山市城市规划勘察设计研究院。

三、参与投标的供应商有4家，分别是：佛山市海润测绘工程有限公司、广州市天驰测绘技术有限公司、湖南省第一测绘院、佛山市城市规划勘察设计研究院。

四、有效投标的供应商有4家，分别是：佛山市海润测绘工程有限公司、广州市天驰测绘技术有限公司、湖南省第一测绘院、佛山市城市规划勘察设计研究院。

五、评标委员会及业主代表评标委员会由采购单位肇庆市鼎湖区渠网管理中心委派1人，政府采购专家库随机抽取4人，共5人组成。

评标委员会成员名单如下：路宏、徐耀铭、区钧炎、伍邵佳、梁文武。

评标委员会主任姓名：路宏六、无效投标名单及无效的理由：无七、评标方法和标准：本次招标项目的评标方法采用综合评分法。

通过评审投标人的投标文件，依据招标文件的相关要求进行综合评分。

城市地下管线探测物中物探技术的应用摘要：在进行城市建设和维护过程中，对地下管线的准确探测和定位变得愈发重要。

物中物探技术作为一种先进的地下管线探测技术，已经被广泛应用于城市管线探测领域。

本文将从应用难点、注意事项以及解决措施三个方面，深入探讨物中物探技术在城市地下管线探测中的应用。

关键词：城市地下管线；物中物探技术引言：城市地下管线是城市基础设施的重要组成部分，包括供水管网、燃气管网、电力线路、通信线路等。

随着城市化进程的不断推进，城市地下管线的规模也不断扩大，但由于其隐蔽性和复杂性，给维护和管理带来了巨大的困难。

传统的地下管线探测方法存在定位精度不高、时间长、造成环境破坏等问题。

因此，如何快速、准确地探测地下管线，成为当前亟待解决的问题。

一、城市地下管线探测物中物探技术基本原理城市地下管线探测物中物探技术是一种利用物理学、地球物理学、电磁学、地质学、计算机等相关学科知识，通过探测物理量变化实现地下管线的探测和识别的技术。

其基本原理是利用地下管线与周围介质之间的物理性质差异，通过对介质中的电磁波、声波、重力场等物理场的探测，实现对管线的探测和识别。

地下管线探测物中物探技术的基本原理可以分为电磁法、声波法、重力法等。

电磁法、声波法和重力法是地下管线探测物中物探技术中常用的三种探测方法。

以下是对三种物探技术的分析：电磁法是最常用的一种方法，其基本原理是利用地下物质导电性的差异性，通过电磁场的感应效应来实现管线探测的技术。

电磁法是一种无损、高效、经济的地下管线探测方法，其探测深度一般在几米至数十米之间，适用于较为复杂的地质条件下的管线探测。

声波法是另一种常用的地下管线探测方法，其基本原理是通过地下管线对声波的反射、折射、衍射等现象进行分析，实现对管线的识别。

声波法适用于地下管线较为简单、地质条件比较稳定的情况下的探测。

声波法的探测深度通常在10米以内，可以对管线进行较为准确的定位和识别。

重力法则是通过测量地下管线所造成的重力场的畸变，实现管线的探测和识别。
