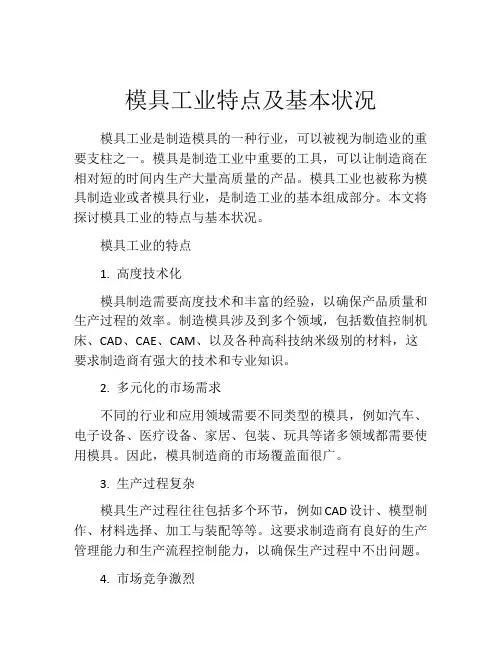

模具制造的基本要求及特点

模具工业特点及基本状况模具工业是制造模具的一种行业，可以被视为制造业的重要支柱之一。

模具是制造工业中重要的工具，可以让制造商在相对短的时间内生产大量高质量的产品。

模具工业也被称为模具制造业或者模具行业，是制造工业的基本组成部分。

本文将探讨模具工业的特点与基本状况。

模具工业的特点1. 高度技术化模具制造需要高度技术和丰富的经验，以确保产品质量和生产过程的效率。

制造模具涉及到多个领域，包括数值控制机床、CAD、CAE、CAM、以及各种高科技纳米级别的材料，这要求制造商有强大的技术和专业知识。

2. 多元化的市场需求不同的行业和应用领域需要不同类型的模具，例如汽车、电子设备、医疗设备、家居、包装、玩具等诸多领域都需要使用模具。

因此，模具制造商的市场覆盖面很广。

3. 生产过程复杂模具生产过程往往包括多个环节，例如CAD设计、模型制作、材料选择、加工与装配等等。

这要求制造商有良好的生产管理能力和生产流程控制能力，以确保生产过程中不出问题。

4. 市场竞争激烈模具市场的竞争异常激烈，不仅涉及到产品质量，还关系到价格、交货时间、售后服务等等。

制造商的产品质量和服务水平决定了他们在市场上的竞争地位和发展前景。

模具工业的基本状况模具工业现已成为全球制造业的支柱行业之一，随着人们对生活品质的提高和工业化程度的不断增强，模具工业的需求不断增长，尤其是在一些新兴市场。

以下是模具工业的基本状况：1. 全球模具市场规模根据市场研究机构Grand View Research发布的报告，全球模具市场规模于2018年达到了570.6亿美元，并预测到2025年将以平均年增长率6.1%的速度增长。

2. 工业化程度和技术水平发达国家的制造业已达到了相当高的工业化水平，模具工业的技术水平也相对较高。

而在一些新兴市场，在技术上要走在发达国家后面，但随着技术水平的不断提高，这些市场将成为模具工业的潜在增长点。

3. 模具工业发展的趋势在高度竞争的市场中，模具制造商为了提高产品质量和生产效率，将持续发展新技术并改善其生产过程。

05511现代模具制造技术总复习第一章概论1．模具的精度主要由制品精度和模具结构的要求来决定。

2．冲裁凸模和凹模要求表面光洁，刃口锋利，要求刃口部分的表面粗糙度为：R a 0.4。

3．材料硬度高，不属于模具制造的基本要求。

4．模具工作部分的表面粗糙度Ra都要求小于：0.8 m 。

5．模具成本低，不是模具制造的特点。

6．模具的寿命是指模具能生产合格产品的总数量。

7．根据模具的工艺特点，模具制造过程中尽可能减少使用专用二类工具。

8．模具制造时应满足的基本要求是制造精度高、使用寿命长、制造周期短、模具成本低。

9．模具制造的特点有：制造质量要求高、形状复杂、材料硬度高、单件生产。

10．模具制造周期的长短主要取决于制模技术和生产管理水平的高低。

11．模具制造技术的发展趋势：（1）开发、发展精密、复杂、大型、长寿命模具，以满足国内市场的需要。

（2）加速模具标准化和商品化，以提高模具质量，缩短模具制造周期。

（3）大力开发和推广应用模具CAD/CAM技术，提高模具制造过程的自动化程度。

（4）积极开发模具新品种、新工艺、新技术和新材料。

（5）发展模具加工成套设备，以满足高速发展的模具工业需要。

12．模具制造的基本工艺路线：（1）根据制品零件图样或实物进行估算。

（2）模具设计。

（3）模具制图。

（4）零件加工。

（5）装配调整。

（6）试模。

13．与传统机械加工相比，特种加工的优点：（1）加工情况与工件的硬度无关，可以实现以柔克刚。

（2）工具与工件一般不接触，加工过程不必施加明显的机械力。

（3）可加工各种复杂形状的零件。

（4）易于实现加工过程自动化。

14．我国模具技术的进步主要表现在：1）研究开发了几十种模具新钢种及硬质合金，钢结硬质合金等新材料，并采用了一些热处理新工艺，使模具使用寿命得到延长。

2）发展了一些多工位级进模和硬质合金模等新产品，并根据国内生产需要研制了一批精密塑料注射模。

3）研究开发了一些新技术和新工艺，如三维曲面数控仿形加工，模具表面抛光，表面皮纹加工以及皮纹辊制造技术，模具钢的超塑性成型技术和各种快速模技术等。

第一章绪论1、模具制造的基本要求是什么（1）制造精度高（2）使用寿命长（3）制造周期短（4）模具成本低2、模具制造的主要特点是什么（1）制造质量要求高（2）形状复杂（3）模具生产为单件、多品种生产（4）材料硬度高3、模具主要零件的精度是如何确定的模具精度主要由其制品精度和模具结构的要求来决定的;为了保证制品精度,模具的工作部分精度通常要比制品精度高2~4级；模具结构对上、下模之间配合有较高的要求,为此组成模具的零部件都必须有足够高的制造精度,否则将不可能生产出合格的制品,甚至会使模具损坏;第二章模具机械加工的基本理论1、何谓设计基准,何谓工艺基准1设计基准：在零件图上用以确定其他点、线、面的基准,称为设计基准;2工艺基准：零件在加工和装配过程中所使用的基准,称为工艺基准;按工艺基准用途不同,又分为定位基准、测量基准和装配基准;2、如何正确安排零件热处理工序在机械加工中的位置1预先热处理：预先热处理包括退火、正火、时效和调质;这类热处理的目的是改善加工性能,消除内应力和为最终热处理作组织准备,其工序位置多在粗加工前后;2最终热处理：最终热处理包括各种淬火、回火、渗碳和氮化处理等;这类热处理的目的主要是提高零件材料的硬度和耐磨性,常安排在精加工前后;3、制约模具加工精度的因素主要有哪些1工艺系统的几何误差对加工精度的影响;2工艺系统受力变形引起的加工误差;3工艺系统的热变形对加工精度的影响;4、工艺系统热变形是如何影响加工精度的在机械加工过程中,工艺系统会受到各种热的影响而产生温度变形,一般也称为热变形;这种变形将破坏刀具与工件的正确几何关系和运动关系,造成工件的加工误差;另外工艺系统热变形还影响加工效率;5、如何理解表面完整性与表面粗糙度机械加工表面质量也称表面完整性,它主要包含两个方面的内容：1表面的几何特征表面粗糙度表面波度表面加工纹理伤痕2表面层力学物理性能表面层加工硬化表层金相组织的变化表面层残余内应力6、加工细长轴时,工艺系统应作如何考虑7、如何正确拟定模具机械加工工艺路线工艺路线的拟定是制定工艺过程的总体布局;其主要任务是选择各个表面的加工方法和加工方案,确定各个表面的加工顺序以及整个工艺过程中工序数目等;除定位基准的合理选择外,拟定工艺路线还要考虑表面加工方法、加工阶段划分、工序的集中和分散和加工顺序等四个方面;第三章模具机械加工1、模具机械加工的主要内容是什么如何分类各采取什么原则处理1普通机床加工：车刨铣磨钻插2仿形机床加工3坐标机床加工4数控机床加工2、列举一些家用电器采用普通切削加工机床加工的表面3、比较机械法、液压法、电控法这三种仿形方式的优缺点;4、坐标机床与普通机床的主要区别是什么数控机床属于坐标机床吗坐标机床与普通机床的根本区别在于它们具有精密传动系统可作准确的移动和定位;有了坐标机床,可以加工模块上有精密位置要求的孔、型腔、甚至三维空间曲面;5、坐标镗床的特点是什么坐标机床的附件分别起什么作用坐标镗床是一种高精度孔加工机床,主要用于加工模具零件上的精密孔系,因为其加工的孔不仅具有较高的尺寸和几何形状精度,而且还具有较高的孔距精度;6、试将下列设计尺寸转换成坐标尺寸：7、何为成形磨削其特点是什么成形磨削就是将零件的轮廓线分解成若干直线与圆弧,然后按照一定的顺序逐段磨削,使之达到图样的技术要求;成形磨削按加工原理可分为成形砂轮磨削法与夹具磨削法两类;8、正弦精密平口钳与正弦精密磁力平台分别作用于什么场合两者对工件的固定方式不同,前者是利用钳口夹持,工件应具有较大的刚性,后者则利用磁性吸合,工件必须是能磁化的材料;9、万能夹具主要由哪几部分组成,它与正弦分中夹具有什么区别万能夹具可加工具有多个回转中心的工件,工件定位以后随主轴来回旋转,磨出以该回转中心为轴线的圆弧面;与正弦分中夹具相比,结构上主要多了由一对相互垂直的精密丝杆螺母副组成的十字拖板部分,该部分可带动工件相对于夹具主轴沿X和Y两方向移动,从而使工件上不同的回转中心分别与夹具主轴重合,磨出复杂曲面上各部分圆弧面;第四章模具数控加工1、试述数控机床的组成和基本工作原理;1数控机床主要用数控介质、数控装置、伺服系统和机床本体等四部分组成;2工作原理：数控机床加工零件时,首先要根据加工零件的图样与工艺方案,按规定的代码和程序格式编写零件的加工程序单,这是数控机床的工作指令;通过控制介质将加工程序输入到数控装置,由数控装置将其译码、寄存和运算之后,向机床各个被控量发出信号,控制机床主运动的变速、起停、进给运动及方向、速度和位移量,以及其他如刀具选择交换,工件夹紧松开和冷却润滑液的开、关等动作,使刀具与工件及其他辅助装置严格地按照加工程序规定的顺序、轨迹和参数进行工作,从而加工出符合要求的零件;2、试述数控机床的加工特点和与普通机床的区别;1加工精度高2自动化程度高和生产率高3适应性强4有利于生产管理现代化5减轻劳动强度6成本高3、机床坐标系与工件坐标系有何区别与联系以机床原点为坐标原点的坐标系就成为机床坐标系;机床原点是机床坐标系的原点,同时也是其他坐标系与坐标值的基准点;也就是说只有确定了机床坐标系,才能建立工件坐标系,才能进行其他操作;4、什么是机床原点、工作编程原点、机床参考点、换刀点、对刀点和起刀点机床原点：机床原点又称机床零点,是机床上的一个固定点,由机床生产厂在设计机床时确定,原则上是不可改变的;工作原点：工作原点又称工作零点或编程零点,工作原点是为了编制加工程序而定义的点,它可由编程员根据需要来定义,一般选择工件图样上的设计基准作为工件原点,例如回转体零件的端面中心、非回转体零件的角边、对称中心作为几何尺寸绝对值的基准;机床参考点：机床参考点的作用就是每次数控机床启动时,执行机床返回参考点又称回零的操作,使数控系统的坐标系统与机床本身坐标系相一致;换刀点：对刀点：起刀点：指刀具起始运动的刀位点,即程序开始执行时的刀位点;5、什么是字地址程序段格式为什么现在数控编程常用此格式字地址程序格式：每个字前有地址；各字的先后排列并不严格；数据的位数可多可少,但不得大于规定的最大允许位数；不需要的字以及与上一程序段相同的续效字可以不写;这种程序段格式的优点是程序简短、直观、不易出错,故应用广泛;6、手工编程和自动编程有何区别和联系1手工编程就是程序编制的全部或主要由人来完成,有时也借助于通用计算机进行一些复杂的数值计算;2自动编程是用计算机及其外围设备并配以专用的系统处理软件进行编程;根据编程系统输入方法及系统处理的方式不同,主要有批处理式、交互式、实物模型等编程系统;7、什么是计算机辅助制造CAM模具制造中常用的CAM软件有哪些CAM的狭义概念指从产品设计到加工制造之间的一切生产准备活动,它包括CAPP、NC编程、工时定额的计算、生产计划的制定、资源需求计划的制定等;CAM的广义概念包括的内容则多得多,它还包括制造活动中与物流有关的所有过程加工、装配、检验、存储、输送的监视、控制和管理;8、试述刀具半径补偿与长度补偿的方法及应用;9、数控铣床与加工中心有何不同各适合加工那些类型的模具零件加工中心是从数控铣床发展而来的,它与数控铣床的最大区别在于它有刀库和刀具自动交换系统,它可以在一次装夹中通过自动换刀系统改变主轴上的加工刀具,实现钻、镗、铰、攻螺纹、切槽等多种加工功能;加工中心的主要加工对象模具类零件各种叶轮、球面和凸轮类零件箱体类零件异形件、盘、套、板类等零件10、试述数控机床程序编制中的工艺分析要点;11、用数控铣床或加工中心编制如下图示的零件加工程序;第五章模具特种加工1、电火花成形加工的基本原理是什么为何必须采用脉冲放电的形式进行若加工中出现连续放电会产生何种情况基本原理：利用工件与电极之间脉冲放电时的电腐蚀现象,并有控制地去除工件材料,以达到一定的形状、尺寸和表面粗糙度要求;2、电火花成形加工的放电本质大概包括哪几个阶段1介质的击穿与放电通道的形成2能量的转换、分布与传递3电极材料的抛出4极间介质的消电离3、电火花成形加工具有哪些特点具体应用于模具行业中的哪些方面特点：1以柔克刚2不存在宏观“切削力”3电脉冲参数可以任意调节4易于实现自动化控制及自动化应用范围：1穿孔加工2型腔加工3强化金属表面4磨削平面及圆柱面4、电火花成形机床有几部分组成其中,工作液循环过滤系统有何作用其循环方式有哪几种电火花成形加工机床主要由机床主体、脉冲电源、自动进给调节系统、工作液过滤循环系统以及机床附件等部分组成;工作液循环过滤系统的作用是排除电火花加工过程中不断产生的电蚀产物,提高电蚀过程的稳定性和加工速度,减小电极损耗,确保加工精度和表面质量;常用的循环方式有两种：冲油式、抽油式5、叙述影响电火花成形加工的基本因素；如何提高电火花加工的表面质量1极性效应现象2脉冲参数对电蚀量的影响3脉冲宽度对电蚀量的影响4材料的热力学常数对电蚀量的影响;6、何谓阶梯电极它有何特点为了提高加工速度等工艺指标,在电火花穿孔加工过程中,常采用阶梯电极,即将原来的电极适当加强,而加强部分的截面尺寸适当缩小,呈阶梯形状;在加工时,先用加长部分的电极在粗规准下加工,然后用原来的电极在精规准下进行精修,这样可以将粗、精加工分开,既能提高生产率,又能减少精加工余量,保证精度,同时电规准转换次数减少,使操作大大简化;7、为何装夹好的电极还要进行校正如何校正使电极轴心线垂直于机床的工作台面或凹模上平面,否则难以保证加工质量;8、何为定位定位的方法如何所谓定位,就是指将已装夹和校正调整好的电极对准工件的加工位置,以保证加工出的形孔达到一定的位置精度要求;常用的定位方法有划线法、块规角尺法和侧面定位法;9、何为电规准如何使用电规准电火花加工过程中的电参数如电压、电流、脉宽、间歇等成为电规准;电加工过程中根据工件的技术要求、经济效益等因素合理选择电规准,并按工艺要求适时转换;冲模加工中,常选择粗、中、精三种电规准;10、型腔电火花成形加工有何特点常用的工艺方法有哪些特点：1要求电极损耗小2金属蚀除量大3工作液循环不流畅,排屑困难;4在加工过程中,为了侧面修光、控制加工深度、更换或修整电极等需要,电火花机应备有平动头、深度测量仪、电极重复定位装置等附件;11、电火花线切割加工有何特点最适合加工何种模具1不需要制造专用电极,电极丝可反复使用,生产成本低,并节约电极制造时间;2电极丝常用钼丝、铜丝,直径最小可达,可以加工形状复杂的模具;3加工精度高4生产效率高,易于实现自动化;5加工过程中大都不需要电规准转换;6不能加工盲孔类及阶梯类成形表面;12、电火花线切割加工中,工件需要定位吗不需要13、什么是工件的切割变形现象试述工件变形的危害、产生原因和避免、减少工件变形的主要方法;为了减少线切割变形对精度的影响,毛坯应该选用锻造性能好、淬透性好、热处理变形小的材料制作;14、什么是线切割加工编程的偏移量ff的大小与那行因素有关准确确定f有何实际意义如何确定考虑到线切割加工时放电间隙和电极丝直径的影响,电极丝的中心轨迹与工件轮廓之间必须保持一定的距离ff=电极丝半径+单边放电间隙;加工凸模时,电极丝的中心轨迹应在工件轮廓之外,加工凹模时则相反;15、如何选择合理的电规准来进行线切割加工1要求获得较好的表面粗糙度时,应选择较小的脉冲参数;2要求获得较高的切割速度是,应选择较大的脉冲参数;3工件厚度大时,应尽量改善排屑条件,宜选用较高的脉冲参数;4在容易断丝的场合,应增大脉冲间隔时间,减小加工电流,防止电极丝烧断;5对加工精度表面质量要求极高的工件,其电参数可以通过试切割的办法确定;16、简述电化学加工的基本原理利用电化学反应原理进行加工17、电化学在模具加工中有几方面的应用各有何特点1型孔加工2型腔加工3电解抛光4电解磨削18、超声波加工的工作原理、特点应用范围如何工作原理：超声波加工时利用工具端面作超声波振动,撞击悬浮液,并通过悬浮液中的磨料加工脆硬材料的一种成型加工方法;特点：1特别适合于加工各种硬脆材料;2对工具材料要求不高,但韧性要好;3不需要使用工具和工件作比较复杂的相对运动,机床的结构简单,操作方便;应用范围：1型孔、型腔加工2切割加工3超声波抛光4超声波焊接19、激光加工的工作原理、特点应用范围如何工作原理：利用能量密度极高的激光照射在被加工表面时,光能被加工表面吸收并转化成热能,当聚光点的局部区域的温度足够高是,使照射斑点的材料迅速熔化、汽化,并爆炸性地高速喷射出来,同时产生方向性很强的冲击波;工件材料在高温熔融蒸发和冲击波的同时作用下实现了打孔和切割加工的目的;特点：1无需借助工具或电极,不存在工具损耗问题,易于实现自动化加工;2功率密度高,几乎能加工所有材料3效率高、速度快,热影响区较少;4能加工深而小的微孔和窄缝;5能够透过透明材料对工件进行各种加工;应用范围：1激光微型加工2激光切割加工3激光焊接加工4制作模具第六章模具快速成形加工1、试述快速成形加工的基本原理;快速成形加工的基本原理是用CAD三维造型软件设计产品的三维曲面模型,或用实体反求方法采集得到有关原型或零件的几何形状、结构和材料的组合信息,从而获得目标原型的概念,并以此建立数字化模型,即零件的电子模型,根据具体工艺要求,将其按一定厚度分层切片,根据切片处理得到的截面轮廓信息,通过计算机控制激光束固化一层层的液态光敏树脂,或利用某种热源有选择地喷射粘接剂或热熔材料,形成各个不同截面,每层截面轮廓成型之后,快速成形系统将下一层材料送至已成形的轮廓面上,然后进行新一层截面轮廓的成形,逐步叠加成三维产品,再经过必要的处理,使其在外观、强度和性能等方面达到设计要求;2、正确描述实体数据模型的STL文件格式应满足什么要求3、快速成形加工与传统的机械加工相比具有哪些优点1制造的快速性2制造技术的高度集成化3制造的自由性4制造过程的高柔性4、简单描述立体印刷成形的加工过程;5、简述层合实体制造的工作原理;6、CAD实体数据经过网格化处理后,三角形数量过多或过少会对加工造成何种影响第七章其他模具制造新技术简介1、何谓现代制造技术,它具有哪些主要特征2、并行工程的核心内容是什么3、逆向工程技术与传统的复制方法相比,有哪些优点4、何谓虚拟公司,其主要特点是什么5、精益生产的主要特征是什么6、绿色制造的目标是什么第八章典型模具制造工艺1、冲模模座加工的工艺路线是怎样安排的对模座的技术要求有哪些模座加工工艺流程：铸坯——退火处理——刨削或铣削上下表面——钻导柱导套孔——刨气槽——磨上下平面——镗导柱导套孔技术要求：1模座的上、下平面平行度必须达到规定2上、下模座导柱、导套安装孔距应一致,导柱、导套安装孔的轴线与基准面的垂直度：100;3模座的上、下平面及导柱、导套安装孔的粗糙度Ra为~,其余面为~；四周非安装面可按非加工表面处理;2、为了保证上、下模座的孔位一致,应采取什么措施为了保证上、下模座的导套、导柱孔距一致,可将两块模座装夹在一起同时加工;3、导柱、导套所用材料是如何选用的热处理的要求是什么导柱、导套可选用热轧圆钢做毛坯,渗碳淬火后,再磨削;4、导柱、导套加工的工艺路线是怎么安排的对导柱、导套的技术要求有哪些工艺路线：毛坯棒料——车削加工——渗碳处理、淬火——内、外圆磨削——精磨技术要求：1导柱、导套的工作部分的圆度公差满足要求2导柱、导套配合精度满足加工; 5、模架装配后应达到哪些技术要求1组成模架的各零件必须符合相应的标准和技术要求,导柱和导套的配合应符合相应的要求;2装配成套的模架,上模座上平面对下模座下平面的平行度、导柱的轴线对下模座下平面的垂直度和导套孔的轴线对上模座上平面的垂直度应符合相应的要求3装配后的模架,上模座在导柱上滑动应平稳和无阻滞现象;4模架的工作表面不应有碰伤、凹痕及其他机械损伤;6、对冲裁模凸模和凹模的主要技术要求有哪些1结构合理2高的尺寸精度、形位精度、表面质量和刃口锋利3足够的刚度和强度4良好的耐磨性5一定的疲劳强度7、非圆形凸模的加工方法有哪些不同的加工方法各有什么特点1压印锉修2仿形刨床切削3电火花线切割加工4成形磨削8、系列圆孔的加工方法有哪些不同的加工方法的加工精度如何1在普通钻床上加工+2在铣床上加工~3在精密坐标镗床或坐标磨床加工~9、非圆形型孔的加工方法有哪些如何选用这些加工方法1锉削加工2压印锉修3电火花线切割加工4电火花加工10、为了提高模具结构的工艺性,设计模具时必须考虑哪几个主要原则1模具结构尽量简单;2模具使用过程中的易损件能方便地更换和调整;3尽可能采用标准化零部件4模具零件,尤其是凸、凹模零件应具有良好的工艺性;5模具应便于装配11、锻模的热处理对模具质量的影响怎样热处理在热锻模加工过程中是如何安排的各种热处理的目的是什么热处理对锻模质量影响很大;模块精锻造后,需进行退火处理,以降低硬度,消除残余内应力,改善工件材料的可切削性,并为后面的热处理做好组织上的逐步;对于中小型锻模或淬火变形较小的材料,淬火与回火处理放在模块预加工和型槽加工之后进行,这样可使型槽得到较高的硬度;对于大型锻模或用淬火变形较大的钢材制造的模具,淬火与回火安排在模块预加工之后,型槽加工之前进行,这样可以避免热处理变形的影响,可用电加工来解决切削加工难的问题;12、对锻模模块的纤维方向有什么要求对于圆形或近圆形锻件的锻模,纤维方向与键槽中心线的方向一致；对于长轴类锻件的模块,其纤维方向与燕尾方向一致,绝不允许纤维方向与燕尾支承面垂直;13、塑料模型腔的加工方法有哪些各种加工方法的特点及适用范围是什么1型腔冷挤压开式挤压闭式挤压2电加工电火花加工电火花线切割加工3精密铸造法14、塑料模型腔抛光的目的是什么电解抛光的工作原理是什么超声波抛光的工作原理是什么目的：模具型腔经过机械加工后表面会留下刀痕,或经过电火花加工后表面会留下一层硬化层;型腔表面的刀痕或硬化层需要抛光去除;抛光加工的好坏不仅影响模具的使用寿命,而且影响制品表面光泽、尺寸精度;电解抛光的工作原理：点解抛光是通过阳极溶解作用对型腔进行抛光的一种表面加工方法;超声波抛光的工作原理：利用换能器将输入的超声频电振荡装换成机械振动,由变幅杆将机械振动放大,再传至固定的变幅杆端部的工具头上,使工具产生超声频振动,从而对工件进行抛光;15、压铸模具材料应具备哪些性能常用于制造压铸模型腔、型芯的材料有哪些压铸材料除了应具有塑料模具的特点外,还应具有较高的高温强度、硬度、抗氧化性、抗回火稳定性和冲击韧性,具有良好的导热性和抗疲劳性;16、简易模具制造方法有哪些锌基合金模具的特点是什么简述砂型铸造法制造锌基合金拉深模的过程;锌基合金模具的特点：锌基合金模具使用铸造方法制成,模周期短,工艺简单,成本低;砂型铸造法制造锌基合金拉深模的过程：凸模的制造方法是将制好的模样放在固定板上,放好砂箱,填入砂型并桩实,翻转砂箱即可起模,检查并修整砂型,浇注熔化的锌基合金,冷却清理后,凸模制造工作完成;凹模的制造是在凸模模样贴上一层相当于拉深间隙厚度的材料,浇注石膏过渡样,待石膏凝固后合模并烘干,把过渡样放入砂箱内造型,起模修型后,浇注锌基合金,冷却清理后,凹模制造完成;17、简述低熔点合金自铸模工艺过程;浇铸模工艺与自铸模工艺相比有什么特点自铸模工艺：指熔箱本身带有熔化合金的加热装置,以样件为基准,通过样件使液态合金分隔,冷却凝固后同时铸出凸模、凹模和压边圈等零件;浇注模工艺：浇注前,先将熔箱与样件、模架组装好后,通过另外的加热装置将合金熔化,然后把液态合金浇注在熔箱内制模;第九章典型模具的装配和调试1、模具常用的装配工艺方法有哪些各有何特点1完全互换法2修配法3调整法2、常见冷冲模的装配顺序是怎样的。

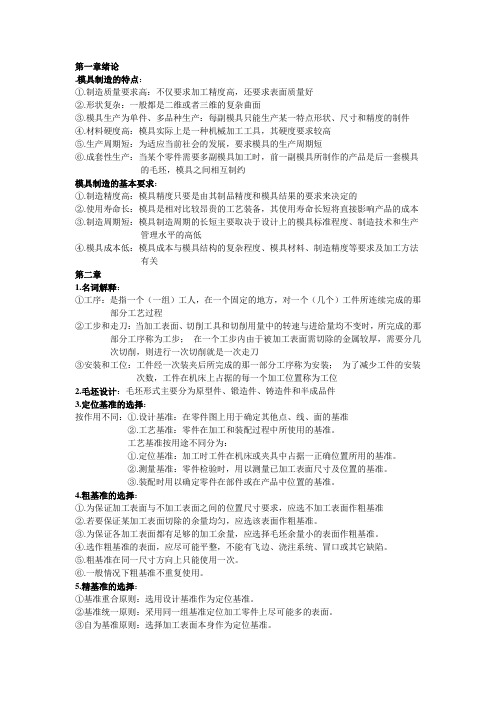

第一章绪论.模具制造的特点：①.制造质量要求高：不仅要求加工精度高，还要求表面质量好②.形状复杂：一般都是二维或者三维的复杂曲面③.模具生产为单件、多品种生产：每副模具只能生产某一特点形状、尺寸和精度的制件④.材料硬度高：模具实际上是一种机械加工工具，其硬度要求较高⑤.生产周期短：为适应当前社会的发展，要求模具的生产周期短⑥.成套性生产：当某个零件需要多副模具加工时，前一副模具所制作的产品是后一套模具的毛坯，模具之间相互制约模具制造的基本要求：①.制造精度高：模具精度只要是由其制品精度和模具结果的要求来决定的②.使用寿命长：模具是相对比较昂贵的工艺装备，其使用寿命长短将直接影响产品的成本③.制造周期短：模具制造周期的长短主要取决于设计上的模具标准程度、制造技术和生产管理水平的高低④.模具成本低：模具成本与模具结构的复杂程度、模具材料、制造精度等要求及加工方法有关第二章1.名词解释：①工序：是指一个（一组）工人，在一个固定的地方，对一个（几个）工件所连续完成的那部分工艺过程②工步和走刀：当加工表面、切削工具和切削用量中的转速与进给量均不变时，所完成的那部分工序称为工步；在一个工步内由于被加工表面需切除的金属较厚，需要分几次切削，则进行一次切削就是一次走刀③安装和工位：工件经一次装夹后所完成的那一部分工序称为安装；为了减少工件的安装次数，工件在机床上占据的每一个加工位置称为工位2.毛坯设计：毛坯形式主要分为原型件、锻造件、铸造件和半成品件3.定位基准的选择：按作用不同：①.设计基准：在零件图上用于确定其他点、线、面的基准②.工艺基准：零件在加工和装配过程中所使用的基准。

工艺基准按用途不同分为：①.定位基准：加工时工件在机床或夹具中占据一正确位置所用的基准。

②.测量基准：零件检验时，用以测量已加工表面尺寸及位置的基准。

③.装配时用以确定零件在部件或在产品中位置的基准。

4.粗基准的选择：①.为保证加工表面与不加工表面之间的位置尺寸要求，应选不加工表面作粗基准②.若要保证某加工表面切除的余量均匀，应选该表面作粗基准。

第1篇一、引言模具制造是现代工业生产中不可或缺的重要环节，它直接影响到产品的质量和生产效率。

模具制造工艺是指制造模具所需的一系列技术和方法，主要包括模具设计、材料选择、加工工艺、热处理、装配与调试等环节。

本文将从模具制造工艺的各个方面进行详细介绍。

二、模具设计1. 设计原则模具设计应遵循以下原则：（1）满足产品功能和使用要求；（2）确保模具结构合理、安全可靠；（3）提高模具加工精度和效率；（4）降低模具制造成本。

2. 设计步骤（1）收集和分析产品信息；（2）确定模具类型和结构；（3）绘制模具三维模型；（4）进行模具强度、刚度和稳定性校核；（5）编制模具加工工艺；（6）绘制模具二维图纸。

三、材料选择1. 常用模具材料（1）非铁金属：铝、铜、锌、镁等；（2）非金属材料：塑料、橡胶、陶瓷等；（3）钢铁材料：碳素钢、合金钢、不锈钢等。

2. 材料选择依据（1）模具的工作条件；（2）模具的形状和尺寸；（3）模具的使用寿命；（4）模具的加工性能。

四、加工工艺1. 加工方法（1）机械加工：车、铣、刨、磨、钻、镗、铰等；（2）电加工：电火花加工、线切割、电化学加工等；（3）激光加工；（4）超声波加工。

2. 加工工艺流程（1）下料：根据模具图纸和材料尺寸，将原材料切割成所需形状和尺寸的毛坯；（2）粗加工：去除毛坯表面的氧化皮、划痕等，提高毛坯的精度；（3）半精加工：进一步加工毛坯，使其达到一定的尺寸精度和形状精度；（4）精加工：加工模具的关键尺寸和形状，保证模具的精度和表面质量；（5）热处理：根据模具材料和工作条件，进行热处理以提高模具的硬度和耐磨性；（6）装配与调试：将加工好的模具零件装配成完整的模具，并进行调试。

五、热处理1. 热处理方法（1）退火；（2）正火；（3）淬火；（4）回火。

2. 热处理工艺参数（1）加热温度；（2）保温时间；（3）冷却方式。

六、装配与调试1. 装配（1）按照模具图纸和装配要求，将加工好的零件进行装配；（2）检查装配精度，确保模具的形状和尺寸符合要求。

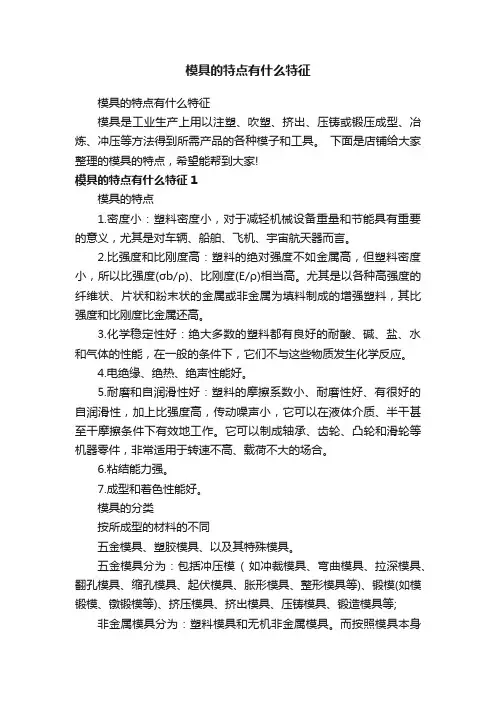

模具的特点有什么特征模具的特点有什么特征模具是工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具。

下面是店铺给大家整理的模具的特点，希望能帮到大家!模具的特点有什么特征1模具的特点1.密度小：塑料密度小，对于减轻机械设备重量和节能具有重要的意义，尤其是对车辆、船舶、飞机、宇宙航天器而言。

2.比强度和比刚度高：塑料的绝对强度不如金属高，但塑料密度小，所以比强度(σb/ρ)、比刚度(E/ρ)相当高。

尤其是以各种高强度的纤维状、片状和粉末状的金属或非金属为填料制成的增强塑料，其比强度和比刚度比金属还高。

3.化学稳定性好：绝大多数的塑料都有良好的耐酸、碱、盐、水和气体的性能，在一般的条件下，它们不与这些物质发生化学反应。

4.电绝缘、绝热、绝声性能好。

5.耐磨和自润滑性好：塑料的摩擦系数小、耐磨性好、有很好的自润滑性，加上比强度高，传动噪声小，它可以在液体介质、半干甚至干摩擦条件下有效地工作。

它可以制成轴承、齿轮、凸轮和滑轮等机器零件，非常适用于转速不高、载荷不大的场合。

6.粘结能力强。

7.成型和着色性能好。

模具的分类按所成型的材料的不同五金模具、塑胶模具、以及其特殊模具。

五金模具分为：包括冲压模( 如冲裁模具、弯曲模具、拉深模具、翻孔模具、缩孔模具、起伏模具、胀形模具、整形模具等)、锻模(如模锻模、镦锻模等)、挤压模具、挤出模具、压铸模具、锻造模具等;非金属模具分为：塑料模具和无机非金属模具。

而按照模具本身材料的不同，模具可分为：砂型模具，金属模具，真空模具，石蜡模具等等。

其中，随着高分子塑料的快速发展，塑料模具与人们的生活密切相关。

塑料模具一般可分为：注射成型模具，挤塑成型模具，气辅成型模具等等。

模具的设计原理因为不同的成型模具已应用很多领域，加之专业模具的制造技术在这些年也有了一定的变化发展，因此在这部分，总结了真空吸塑成型模具的一般设计规则。

真空吸塑成型模具的设计包括了批量大小、成型设备、精度条件、几何形状设计、尺寸稳定性及表面质量等内容。

级进模的要求和种类级进模是一种常见的模具类型，它的特点是可以通过更换模具的不同部件来生产不同形状和尺寸的产品。

级进模的要求和种类对于模具制造和使用都有着重要的意义。

一、级进模的要求1.精度要求高级进模的制造需要精度要求高，因为模具的不同部件需要精确的配合才能保证产品的质量和尺寸的准确性。

因此，制造级进模的材料和工艺都需要精细和精密。

2.易于更换级进模的另一个重要要求是易于更换。

因为级进模的特点是可以通过更换模具的不同部件来生产不同形状和尺寸的产品，所以模具的更换需要快速、方便和准确。

3.耐用性强级进模的制造需要考虑到模具的耐用性，因为模具的使用次数较多，需要经受长时间的使用和磨损。

因此，制造级进模的材料需要具有较高的硬度和耐磨性，以保证模具的使用寿命。

4.安全性高级进模的制造需要考虑到模具的安全性，因为模具的使用需要遵守一定的安全规范，以保证操作人员的安全。

因此，制造级进模的设计需要考虑到模具的安全性，以避免意外事故的发生。

二、级进模的种类1.单向级进模单向级进模是一种常见的级进模类型，它的特点是只能在一个方向上进行级进。

单向级进模通常用于生产较小的产品，如电子元器件、塑料制品等。

2.双向级进模双向级进模是一种可以在两个方向上进行级进的模具类型。

双向级进模通常用于生产较大的产品，如汽车零部件、家电产品等。

3.多向级进模多向级进模是一种可以在多个方向上进行级进的模具类型。

多向级进模通常用于生产复杂的产品，如机械零部件、航空航天产品等。

4.旋转级进模旋转级进模是一种可以通过旋转模具来进行级进的模具类型。

旋转级进模通常用于生产圆形或弧形的产品，如轮胎、管道等。

5.滑动级进模滑动级进模是一种可以通过滑动模具来进行级进的模具类型。

滑动级进模通常用于生产长条形或异形的产品，如门窗、管道等。

级进模的要求和种类对于模具制造和使用都有着重要的意义。

制造级进模需要考虑到精度、易于更换、耐用性和安全性等因素，而级进模的种类则根据不同的产品形状和尺寸来选择。

模具基本知识目录一、1 模具概述 (2)1.1 模具定义 (2)1.2 模具分类 (3)1.3 模具在工业中的作用 (5)二、2 模具材料 (6)2.1 模具材料的种类及性能特点 (6)2.2 模具材料的选择原则 (8)2.3 模具材料的使用与维护 (8)三、3 模具设计基础 (9)3.1 模具设计的基本流程 (10)3.2 模具设计的主要参数 (12)3.3 模具设计的常用方法 (13)四、4 模具制造工艺 (14)4.1 模具制造的基本流程 (16)4.2 模具制造的主要设备 (17)4.3 模具制造的质量控制 (18)五、5 模具检测与维修 (19)5.1 模具检测的方法与标准 (21)5.2 模具故障的诊断与修复 (22)5.3 模具寿命的预测与延长 (23)六、6 模具应用实例分析 (24)6.1 注塑模设计实例分析 (26)6.2 冲压模设计实例分析 (27)6.3 铸造模设计实例分析 (28)七、7 模具行业发展趋势与前景展望 (29)一、1 模具概述模具是工业生产中用于生产各种零件的专用工具，它的主要功能是将熔融的金属或塑料等材料压制成所需形状和尺寸的零件。

模具广泛应用于汽车、电子、家电、医疗、航空航天等领域，对提高产品的质量和降低生产成本具有重要意义。

模具的基本结构包括上模、下模、定位系统、冷却系统、加热系统等部分。

上模和下模分别用于成型产品的上半部分和下半部分，定位系统用于确保上模和下模的准确对接，冷却系统用于降低模具温度，防止模具过热损坏，加热系统用于在生产过程中对模具进行加热。

随着科技的发展，模具制造技术也在不断进步，从传统的手工制造逐渐向数字化、智能化方向发展。

主要的模具制造方法有数控加工、电火花加工、线切割加工等。

这些新技术的应用不仅提高了模具的制造精度和效率，还降低了生产成本，为工业生产带来了更多的便利。

1.1 模具定义模具是一种特殊的工艺装备，用于在特定条件下对原材料进行加工以制造出所需的产品或零部件。

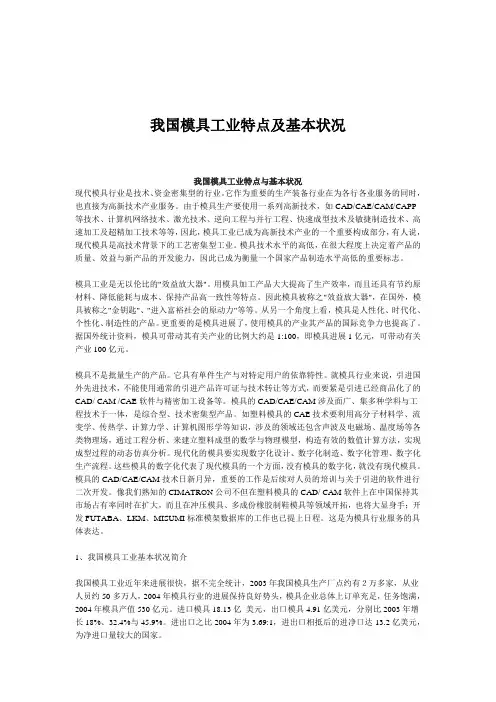

我国模具工业特点及基本状况我国模具工业特点与基本状况现代模具行业是技术、资金密集型的行业。

它作为重要的生产装备行业在为各行各业服务的同时，也直接为高新技术产业服务。

由于模具生产要使用一系列高新技术，如CAD/CAE/CAM/CAPP 等技术、计算机网络技术、激光技术、逆向工程与并行工程、快速成型技术及敏捷制造技术、高速加工及超精加工技术等等，因此，模具工业已成为高新技术产业的一个重要构成部分，有人说，现代模具是高技术背景下的工艺密集型工业。

模具技术水平的高低，在很大程度上决定着产品的质量、效益与新产品的开发能力，因此已成为衡量一个国家产品制造水平高低的重要标志。

模具工业是无以伦比的"效益放大器"。

用模具加工产品大大提高了生产效率，而且还具有节约原材料、降低能耗与成本、保持产品高一致性等特点。

因此模具被称之"效益放大器"，在国外，模具被称之"金钥匙"、"进入富裕社会的原动力"等等。

从另一个角度上看，模具是人性化、时代化、个性化、制造性的产品。

更重要的是模具进展了，使用模具的产业其产品的国际竞争力也提高了。

据国外统计资料，模具可带动其有关产业的比例大约是1:100，即模具进展1亿元，可带动有关产业100亿元。

模具不是批量生产的产品。

它具有单件生产与对特定用户的依靠特性。

就模具行业来说，引进国外先进技术，不能使用通常的引进产品许可证与技术转让等方式，而要紧是引进已经商品化了的CAD/ CAM /CAE软件与精密加工设备等。

模具的CAD/CAE/CAM涉及面广、集多种学科与工程技术于一体，是综合型、技术密集型产品。

如塑料模具的CAE技术要利用高分子材料学、流变学、传热学、计算力学、计算机图形学等知识，涉及的领域还包含声波及电磁场、温度场等各类物理场，通过工程分析、来建立塑料成型的数学与物理模型，构造有效的数值计算方法，实现成型过程的动态仿真分析。
