暖通知识1）水压头较小，耗电少。
2）噪声小，使用场合更宽。
3）水损失较小，更经济，更符合可持续发展。
4）布水方式合理，采用重力自然落下的布水系统，散水孔不易堵塞，且布水均匀，最大限度地提高了填料性能。
5）模块组合后，效率不变。
而逆流塔效率降低。
备注：其与逆流塔相比。
更多内容欢迎参详筑龙暖通网（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
如图1-1。
（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。
各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。
（4）空调器的安装面应坚固结实，具有足够的承载能力。
安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。
安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。
比如：空调安在突出的阳台上会产生强烈共振，噪声大。
一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。
而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。
（5）排出空气和噪声不影响邻居的场所。
（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。
（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。
与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。
在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。
首先，我们来看TBH横流闭式冷却塔。
TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。
TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。
工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。
TBH横流闭式冷却塔的优点有以下几个方面。
首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。
其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。
此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。
接下来，我们来看逆流式冷却塔。
逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。
在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。
水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。
逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。
首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。
其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。
然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。
综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。
各种冷却塔的优缺点1、逆流式节能冷却塔逆流式节能冷却塔是指水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。
逆流式冷却塔是水在塔内填料中，塔内的水从上到下，塔内的空气从下到上进行反流，这既是逆流式冷却塔。
逆流式节能冷却塔的优点：1、整套涉笔设计简单，配水系统通畅，整个配水过程不需要特别要求，并且不易堵塞。
采用了淋水填料，防止老化和湿气回流。
在温度比较低的地方，容易采取抗冻措施。
并且可以设计多台冷却塔同时使用。
2、整套设备设计比较简单，操作比较简单。
整套设备生产成本可以控制，通常会在一些大型的冷却循环水中使用。
冷却塔工作原理是通风的空气从正确的角度吹向滴下来的水，当空气通过这些水滴的时候，一部分水就蒸发了，由于用于蒸发水滴的热量降低了水的温度，剩余的水就被冷却了。
这种方法的冷却效果依赖于空气的相对湿度以及压力。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
冷却塔的工作过程：圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。
2、干式冷却塔干式冷却塔，水和空气不直接接触，只有热交换的冷却塔。
干式冷却塔，干式冷却难的热水在散热翅管内流动，靠与管外空气的温差，形成接触传热而冷却。

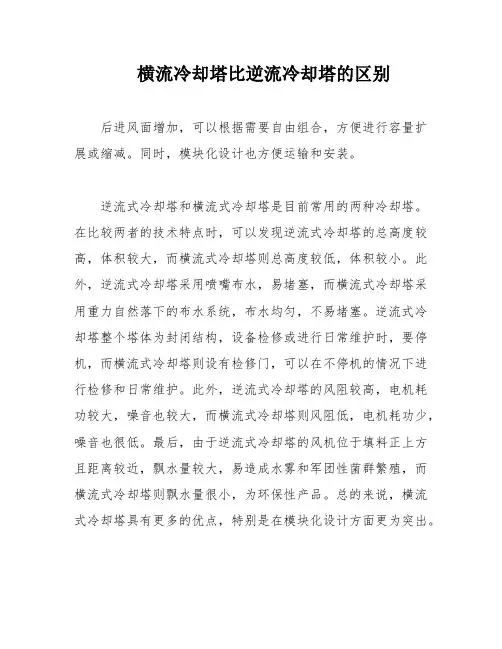

横流冷却塔比逆流冷却塔的区别
后进风面增加，可以根据需要自由组合，方便进行容量扩展或缩减。
同时，模块化设计也方便运输和安装。
逆流式冷却塔和横流式冷却塔是目前常用的两种冷却塔。
在比较两者的技术特点时，可以发现逆流式冷却塔的总高度较高，体积较大，而横流式冷却塔则总高度较低，体积较小。
此外，逆流式冷却塔采用喷嘴布水，易堵塞，而横流式冷却塔采用重力自然落下的布水系统，布水均匀，不易堵塞。
逆流式冷却塔整个塔体为封闭结构，设备检修或进行日常维护时，要停机，而横流式冷却塔则设有检修门，可以在不停机的情况下进行检修和日常维护。
此外，逆流式冷却塔的风阻较高，电机耗功较大，噪音也较大，而横流式冷却塔则风阻低，电机耗功少，噪音也很低。
最后，由于逆流式冷却塔的风机位于填料正上方且距离较近，飘水量较大，易造成水雾和军团性菌群繁殖，而横流式冷却塔则飘水量很小，为环保性产品。
总的来说，横流式冷却塔具有更多的优点，特别是在模块化设计方面更为突出。
横流和逆流是冷却塔的基本模式，可以说出了少数混流式，冷却塔不是横流，就是逆流。
区别如下：1. 结构形式不同。
横流即交叉六（CROSS FLOW)，风和水流呈交叉十字向；逆流（COUNTER FLOW)则是风和水流相对方向。
这是根本的区别，（在我看来，是本质的区别）。
其实，以下的区别，可以说都是从这一点推导出来的。
2. 维护检修便利性。
横流的大部分部件都是外露的，可接触的，无论大小，基本可以在不停机的状况下检查，做内部清理；逆流的部件基本包裹在外壳板内部，看不见，也不方便检修；3. 尺寸。
横流一般是长方形（单风机），即宽度大，长度小。
逆流基本是正方形，长宽一致。
在场地摆放方面，同样的水量，作为横流摆放，可能长度上可以小一点。
4. 淋水密度。
从设计上来讲，横流塔的填料淋水密度远远大于逆流。
5. 填料高度。
横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。
6. 设计的灵活性，实际上，横流塔的设计灵活性要远远大于逆流塔，由于国内大部分厂商和产品都是主推逆流塔，对横流塔的研究远远不够。
在理论上，横流塔的设计，流体分析和热力计算也要叫逆流复杂。
7. 大温差的处理。
在大温差处理方面，横流塔可以利用填料高度的灵活设计，达到满意的效果。
8. 成本。
基于结构的差别，横流塔的成本远远大于逆流塔。
一般市场价也要差20%以上横流塔噪音小、漂水率也要小很多、运行平稳、因横流塔中间是空的，检修方便，可以在不停机的情况下进行检修、且结构不一样，相对来说占地面积也比逆流塔小。
若你是大项目建议你采用横流塔，若是两百吨以下就用逆流塔吧逆流式冷却塔安装高度高，但占地面积小；横流式冷却塔安装面积及重量均比逆流式大，但高度低，常用于建筑物屋顶等有高度限制的场合。
圆形的布水均匀性稍好，但占地大一些。
方形的反之。
横流塔和逆流塔的区别
想知道横流塔和逆流塔的区别，就要先了解什么是横流塔，什么是逆流塔。
下面由沃迪冷却塔为大家介绍一下吧。
横流冷却塔；在工作时水流从塔上部垂直落下，空气水平流动通过淋水填料，气流与水流正交的冷却塔。
在塔内，借助于通风机的强制通风或自然通风，使空气横向流入，而水滴则借助重力在填料中由上而下流动，两种流体的流动方向呈90°夹角。
逆流塔是水流在塔内垂直落下,气流方向与水流方向相反的冷却塔。
水在其内与流过的空气进行热交换、质交换，致使水温下降。
好了，了解了横流塔和逆流塔的概念，下面再来说说他们的区别，给大家画个表格，这样看一幕了然。
闭式冷却塔横流逆流以及开式冷却塔的工作原理闭式冷却塔和开式冷却塔是常见的工业冷却设备，用于将工业过程中产生的热量排放到大气中。
闭式冷却塔包括横流和逆流两种类型，而开式冷却塔则是一种基于蒸发冷却的设备。
以下是闭式冷却塔横流和逆流以及开式冷却塔的工作原理的详细介绍。
横流冷却塔是一种常见的闭式冷却塔，其工作原理主要是通过水与空气之间的热交换来实现冷却效果。
横流冷却塔通常由一个水池和一个垂直的填料层组成。
热水从工业过程中流入水池中，然后自顶部均匀分布在填料层上。
水从填料中流下，形成一层薄薄的水膜，同时空气从下方进入冷却塔，并穿过填料层，与水进行热交换。
在热交换过程中，水中的热量被传递给空气，使水温下降。
冷却后的水从填料层下方收集，再次循环使用。
逆流冷却塔也是一种闭式冷却塔，其工作原理与横流冷却塔类似，但与横流冷却塔相比，逆流冷却塔中的水流和空气流方向是相反的。
在逆流冷却塔中，水从填料层顶部均匀分布，然后向下流动，同时空气从底部进入塔体，并沿着与水流方向相反的方向穿过填料层。
在填料层中，水与空气进行热交换，水中的热量被传递给空气，使水温下降。
冷却后的水从填料层下方收集，并再次循环使用。
开式冷却塔是一种基于蒸发冷却的设备，其工作原理与闭式冷却塔有所不同。
开式冷却塔通常由一个喷头和一个层流填料层组成。
热水从工业过程中流入喷头中，然后被喷洒在填料层上，形成薄薄的水膜。
同时，冷风或强制通风系统将空气吹入塔体，并与水膜接触。
在接触的过程中，水膜中的一部分水蒸发，使水中的热量被带走，从而降低水温。
冷却后的水从填料层的底部收集并排放，而蒸发的水蒸汽则排出到大气中。
总结起来，闭式冷却塔横流和逆流通过水与空气之间的热交换来实现冷却效果，而开式冷却塔则通过蒸发冷却来降低水温。
这些冷却塔在工业生产中起到了重要的作用，能够有效地处理和降低工业过程中产生的热量，保障生产设备的正常运行。
冷却塔的种类与优缺点密度较小的热空气自冷却塔顶部流出；密度较大的冷空气自塔底部进入冷却塔填补；不需风机；混凝土塔<200 m；用于大热量的冷却。
大功率风机强制空气与循环水的换热；填料表面的水膜可以最大限度地与空气进行换热；冷却效率的决定因素有很多；多种冷却能力备选；可以多冷却塔同时工作，例如8塔联控。
强制通风：空气由离心风扇吹入通风口；优势：适用于气流阻力较大的塔体；离心风扇噪声相对较小。
逆流冷却塔：冷却水被喷淋在填料上，向下流入冷却水槽。
空气从底部强制吹入，在填料内与水接触蒸发部分冷却水，从而降低水温。
横流式诱导通风冷却塔逆流式诱导通风冷却塔优势：回流程度低于强制通风冷却塔；风机运行费用小于强制通风冷却塔。
劣势：风扇与电机的机械传动需要防水设计。
1）热水从顶部进入冷却塔2）空气通过风扇强制诱导，从底部进入冷却塔；使用强制诱导风扇。
冷却水从顶部进入，流经填料层；空气从一侧或两侧进入，诱导风机使空气横向流过填料层。
由于此类冷却塔的热水自然流配水系统：优势：低水泵压头较低的水泵初投资较低的年运行能耗和费用流量变化较大时不会对配水系统造成不利的影响。
劣势：低压头会导致喷头易于堵塞以及冷却水喷出时不能很好的分散成细密水雾热水水槽直接暴露于空气中会导致藻类的滋生占地面积较大。
因为此类冷却塔内的加压配水喷淋装置：优势：通过增加塔的高度来获得更长的换热流程与更小的冷幅由于加压喷淋装置可以喷出更小的水滴，因此换热效率较高。
劣势：系统水泵压头增加能量需求增大，运行费用增加冷却水喷头不易维护和清洁需要配水系统以及相关管路，因此初投资增加。
TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔基本原理闭式冷却塔的基本运行原理包括了三个基本循环：1.所需要的工作介质的循环，热的介质经过换热盘管内部，把热量散给外部的空8熟术进口一畑出口—气和喷淋水，被冷却后由下部的盘管出口流出；所需要的被冷却介质在盘管内部流动，与外界没有任何的接触，可以保证该介质的清洁状态以满足要求严格的系统的良好工作状态；2.而为了满足设备的高效换热，设备的外部还需要一套额外的单独的喷淋水系统，该循环水由设备的底部由特制的低扬程大流量高效水泵经上部的布水系统喷淋至盘管的外表面，保证全部覆盖，增强换热，并有效控制结水垢的可能；少量的喷淋循环水会汽化，我们大家都知道水的汽化潜热比水的显热要大很多，其主要传热过程也就是通过这部分水的蒸发来完成的，这也是冷却塔、闭式冷却塔、蒸发式冷凝器统称为蒸发式冷却设备的由来。
3.第三个循环就是风的循环，机组下部四周都有进风口，外部的新鲜冷风进入设备，经过盘管表面，蒸发掉少量喷淋水，有效交换出盘管内部的热量后，最终经过风机排出设备外部。
二、TBH横流闭式冷却塔主要特点1.喷淋水温低，换热效率高由于有预冷填料的存在，使得喷淋水温比逆流闭式冷却塔的喷淋水温要低很多。
从而使得横流闭式冷却塔的盘管换热效率提高，冷却后出口水温也比逆流闭式冷却塔的要低。
2.高效换热铜管换热铜管采用优质T2紫铜管，并在每层铜管之间，放置优质PVC散热填料，换热温差均匀，整体传热效率高，换热效果好。
换热管与汇流管之间特有的螺纹连接，使得安装、检修都非常方便。
万一有单根破损，可以方便地单独拆卸，其它盘管不受影响，可以继续使用。
通过间歇的停机，可以在现场方便的更换任何一根盘管。
逆流闭式冷却塔的盘管为整组焊接而成，一旦发生单根损坏，则导致整机泄漏，不能使用。
而且现场无法维修，必须返厂拆解后维修，工程量大，耗时长。
3.盘管结垢盘管是闭式冷却塔热交换性能的核心所在，而热交换性能与盘管表面非金属附着物（结垢）厚度密切相关。
横流逆流区别冷却塔简介冷却塔的分类：1、按通风方式分有自然通风冷却塔、机械通风冷却塔、混合通风冷却塔。
自然通风冷却塔又称风筒式或双曲线型塔，它利用塔内外的空气密度差造成的通风抽力使空气流通(自然通风)，其冷却效果稳定，运行费用低，故障少，易维护，风筒高，飘滴和雾气对环境影响小，缺点在于空气内外密度差小，通风抽力小，不易用在高温高湿地区。
机械通风冷却塔又分为抽风式和鼓风式冷却塔，分别利用抽风机或鼓风机强制空气流动，它的冷却效率高，稳定，占地面积小，基建投资少，但运行费用高，其中抽风式使塔内呈负正压状态，有利于水蒸发，鼓风式情况则相反，鼓风式冷却塔主要用于小型冷却塔或水对风机有侵蚀性的冷却塔中。
2、按热水和空气的接触方式分有湿式冷却塔、干式冷却塔、干湿式冷却塔。
在湿式冷却塔中，空气和水直接接触进行热、质交换，其热、质交换效率高，冷却水的极限温度为空气湿球温度，缺点在于冷却水存在蒸发损失和飘散损失，并且水蒸发后盐度增加，需要补水。
干式冷却塔中，水或蒸气与空气间接接触进行热交换，不发生质交换，它主要用于缺水地区及特殊场合，热交换效率一般比较低，并且投资大，耗能高。
3、按热水和空气的流动方向分有逆流式冷却塔、横流式冷却塔、混流式冷却塔。
逆流式冷却塔里水自上而下，空气自下而上，横流式冷却塔中水自上而下，空气从水平方向流入。
4、按冷却温度分有标准型冷却塔、中温型冷却塔、高温型冷却塔。
5、按噪声级别分为普通型冷却塔、低噪型冷却塔、超低噪型冷却塔、超静音型冷却塔。
6、按形状分有圆形冷却塔、方形冷却塔、矩形冷却塔。
7、其他如喷雾式冷却塔、无风机冷却塔、双曲线冷却塔等。
冷却塔的应用领域：冷却塔主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、钢铁、医药、化工及其他工业水冷却领域目前本公司主要对大型化工、医药、钢铁等行业中普遍使用的机械通风湿式横流塔和逆流塔进行节能改造，下面以玻璃钢冷却塔为例对这两种塔进行简单介绍：方形横流式玻璃钢冷却塔简介方形横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。
冷却塔设计技术规范冷却塔设计技术规范8．4．1 选型。
1 机械通风冷却塔：分为逆流式和横流式，见图8．4．1—1。
逆流塔又有圆形和方形。
设计时应根据外形，环境条件，占地面积，管线布置，造价和噪声要求等因素，因地制宜，合理选用。
逆流式和横流式的比较见表8．4．1。
塔型性能比较逆流式1.冷却水与空气逆流接触，热交换效率高，当循环水量、容积散质系数βxg 相同，填料容积比横流式要少约15％～20％。
2. 循环水量和热工性能相同条件下，造价比横流塔低约20％～30％；3.成组布置时，湿热空气回流影响比横流塔小；4. 由于淋水填料面积基本同塔体面积，故占地面积要比横流塔小约20％～30％。
横流式1、塔内有近人空间，且采用池式配水，维修上比逆流塔方便；2、高度比逆流塔低，结构稳定性好，并有利于建筑物立面布局和外观要求；3、风阻比逆流塔小，风机节电约20％～30％；4、配水系统需要水压比逆流塔低，水泵节电约15%～20％；5、风机功率低，填料底部为塔底，滴水声小，同样条件下噪声值比逆流塔低3～4db（A）。
2 喷射式冷却塔：是湿式冷却塔中另一种型式的冷却塔。
按工艺构造分为喷雾填料型(见图8．4．1—2）和喷雾通风型(见图8．4．1—3）两种。
喷射式冷却塔具有无电力风机、无振动、噪声相对较低、结构简单等特点，但供水压力和水质要求较高，与机械通风冷却塔相比，在节能、售价和运行管理方面无明显的综合优势，且喷雾通风型冷却塔还存在占地面积较大，塔体偏高，喷雾通风装置上旋转部件有出现生锈卡死不转现象。
因此，该塔目前作为工程设计选用的一种塔型，有待进一步完善和长期运行考察。
8.4.2 位置选择。
1 气流应通畅，湿热空气回流影响小，且应布置在建筑物的最小频率风向的上风侧。
2 冷却塔不应布置在热源、废气和烟气排放口附近，不宜布置在高大建筑物中间的狭长地带上。
3 冷却塔与相邻建筑物之间距离，除满足冷却塔的通风要求外，还应考虑噪声、飘水等对建筑物的影响。
横流冷却塔与逆流冷却塔区别及各自特点
一、横流冷却塔：
特点：
1.冷却效果较好：冷却水从顶部向填料喷淋后，由于重力和填料的作用，形成薄薄的水膜，使水与空气发生暴露较多的接触面，热量能迅速传
递给空气。
2.占地面积小：相对于逆流冷却塔，横流冷却塔占地面积较小，适合
在空间有限的场所使用。
3.高耐冲击性：横流冷却塔填料以及内部结构较为坚固，能够承受水
流的冲击，并在长时间使用中减少填料的磨损和堵塞。
4.单元操作独立性好：在横流冷却塔中，每个冷却单元都有自己的冷
却水箱，因此冷却效果相对比较稳定，单元间的影响较小。
二、逆流冷却塔：
逆流冷却塔，即气流和水流的方向相反的冷却塔。
水流自上而下，而
空气则由下向上流动，通过冷却填料从而与水进行热交换。
特点：
1.冷却效果稳定：逆流冷却塔由于空气与水流方向相反，气流与水流
中的热量传递面积较大。
冷却塔内的填料可以增大气流和水流的接触面积，使热量能更加充分地传递给空气，因此逆流冷却塔的冷却效果通常更好。
2.能耗较低：逆流冷却塔由于热量传递效果良好，因此在相同的冷却
效果下，与横流冷却塔相比，可以节约较多的能源。
3.设备较高：逆流冷却塔在工艺上需要水冲洗填料，所以要求冷却水足够干净，避免填料堵塞。
因此逆流冷却塔的高度一般相对较高。
4.占地面积大：逆流冷却塔其结构相对较长，相同冷却功率下普遍比横流冷却塔的占地面积大。
总结起来，横流冷却塔占地面积小，适用于空间有限的场所，而逆流冷却塔冷却效果较好，能耗较低。
选择使用哪种冷却塔应根据工艺要求、场地条件、冷却效果以及成本等方面考虑。
FBN系列—闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔的进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器挡回集水槽循环使用，内部空间没有预冷散热的填料，余出更多的空间来增加盘管的单位散热面积，结构紧凑，占地小。
特别适用于温度较低或温差较小的流体冷却。
FBN概念：F-风水冷却B-闭式系统N-逆流式2、组成部分成套设备一般有三大部分组成：主机、辅机、电控箱；主机组成部分：1）风机：设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使机体内热气能够快速排出机外；2）收水器：主要作用是最大限度的挡回排放的水分，设备正常运行时，下面喷淋泵喷到铜管上面大量水分，由于上部比较靠近风机所在位置，为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3）冷却盘管（冷凝器）：一般可采用二种材质：a、采用优质T2紫铜管焊接而成，耐压设计1.6Mpa，铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品）、化工等；b、采用优质低碳无缝钢管制成，经过分级和整体三次2.5Mpa强压试验，整体在高温溶槽里进行浸锌处理，确保钢管的卓越性能，一般应用在中央空调（螺杆机组）行业。
注：冷却盘管中需冷却的流体可为多种，如纯洁水、淬火液、液压油、液态氨、氟利昂等；4）集水槽：主要是盛放一定量的水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水的循环，使喷淋泵喷到冷却盘管上面的水自然落入集水槽中，从而保证喷淋工序的正常运行。
