冷却塔简要计算方式

冷却塔计算公式与单位冷却塔是一种用于回收工业废热的设备，它通过将水与空气进行热量交换的方式来冷却热水。

冷却塔的性能通常使用一些计算公式和单位来评估，以下是一些与冷却塔相关的常见计算公式和单位。

1.计算湿球温度：湿球温度通常用于检测空气中的湿度，可通过以下公式计算：Tw = Tdb - (Tdb - Tdp) × RH/100其中，Tw表示湿球温度，Tdb表示干球温度，Tdp表示露点温度，RH 表示相对湿度。

2.计算露点温度：露点温度是一个表示空气中饱和水蒸汽开始凝结的温度值，可通过以下公式计算：Tdp = (243.12 × (17.62 × Tdb + 243.12) / (17.62 - Tdb)) / (log(RH/100) + ((17.62 × Tdb) / (243.12 + Tdb - (17.62 × Tdb))))其中，Tdb表示干球温度，Tdp表示露点温度，RH表示相对湿度。

3.计算湿度比：湿度比是空气中单位质量的水蒸汽含量，可以通过以下公式计算：W=(0.622×e)/(P-e)其中，W表示湿度比，e表示饱和水蒸汽压力，P表示空气压力。

4.计算冷却效能：冷却效能是衡量冷却塔性能的重要指标之一，可通过以下公式计算：E = (Tin - Tout) / (Tin - Twb)其中，E表示冷却效能，Tin表示进水温度，Tout表示出水温度，Twb表示湿球温度。

5.计算冷却水量：冷却水量是指单位时间内通过冷却塔的水量，可以通过以下公式计算：Q = m × Cp × (Tin - Tout)其中，Q表示冷却水量，m表示水的质量流率，Cp表示水的比热容，Tin表示进水温度，Tout表示出水温度。

6.计算空气流量：空气流量是指单位时间内通过冷却塔的空气量，可以通过以下公式计算：Qa=ρa×Va其中，Qa表示空气流量，ρa表示空气密度，Va表示空气流速。

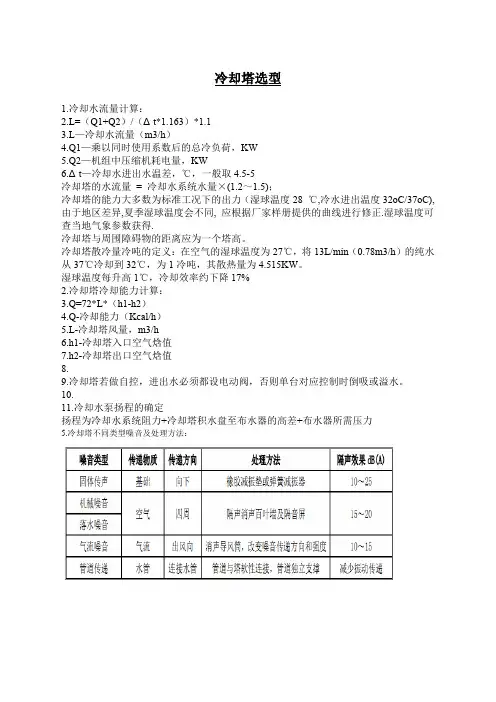

冷却塔选型1•冷却水流量计算：L= (Q1+Q2) / (△ t*1.163) *1.1L—冷却水流量(m3/hQ1—乘以同时使用系数后的总冷负荷，KWQ2—机组中压缩机耗电量，KW△ t—冷却水进出水温差，C, 一般取 4.5-5冷却塔的水流量=冷却水系统水量X (1.2〜1.5);冷却塔的能力大多数为标准工况下的出力(湿球温度28 C,冷水进出温度32oC/37OC)，由于地区差异，夏季湿球温度会不同,应根据厂家样册提供的曲线进行修正.湿球温度可查当地气象参数获得.冷却塔与周围障碍物的距离应为一个塔高。

冷却塔散冷量冷吨的定义：在空气的湿球温度为27C,将13L/min (0.78m3/h)的纯水从37E冷却到32C，为1冷吨，其散热量为4.515KW。

湿球温度每升高1C,冷却效率约下降17%2. 冷却塔冷却能力计算：Q=72*L* (h1-h2) Q-冷却能力(Kcal/h)L-冷却塔风量，m3/h h1-冷却塔入口空气焓值h2-冷却塔出口空气焓值3. 冷却塔若做自控，进出水必须都设电动阀，否则单台对应控制时倒吸或溢水4. 冷却水泵扬程的确定扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力5.水泵噪音类型及处理方法6•冷却水管径选择7•冷却水泵扬程：—冷却水泵射扬程需要克服1・机粗的冷濮屡阻力九管追沿程局部咀力乳冷却辭的高碰差4.冷却塔的吹霽压力「企常需冷却成衆时痔更忏细段实冷却堆的各种参数.冷却水泵的杨科送择按盘卜述公弍选审4 净却氷泵扬握汁算舍式：H= { P ] + P2-P? -0.04* L*.： I -K| }*it真中H——木辜所雅扬程P1——空逓主机机组冷擬犠阳力.tn；P2——冷却増喷木口与落水盎之间的高反差・m；P3——冷却书•布水黠吩口的皎霉压力〔國闿逆询冷扛堆的为2—；5mHm」m；L——最不利环路总袪期：K——毘不利环路中商部迥力当重长度忌和与貢管总长的比懐(mh —骰K联03〜03；n——京全系誓「一般麻1,1~1总，扬程通常是指水泵所能够扬水的最高度，用H表示。

冷却塔设计计算举例冷却塔是一种常用的热交换设备，主要用于将热水冷却至一定温度。

其设计计算是为了保证冷却效果和安全性能。

下面以一个简单的冷却塔设计计算举例进行说明。

一、设计参数确定1.冷却介质：假设为水，需要冷却至25℃。

2.进口温度：假设为70℃。

4.气象条件：温度为35℃，湿度为80%，周围空气压力为101.325千帕。

二、冷却介质流量计算根据热负荷和进出口温差可以计算出冷却介质的流量，常用的公式为：Q = m * Cp * (Tout - Tin)其中，Q为热负荷，m为流量，Cp为冷却介质的比热容，Tout为出口温度，Tin为进口温度。

假设冷却介质的比热容为4.18千焦/千克.摄氏度，则可以得到：解得冷却介质的流量m为641.76千克/小时。

三、冷却风量计算冷却塔利用气流将冷却介质中的热量带走，所以需要计算冷却风量。

冷却风量的计算公式为：Q = ρ * Qa * (h - 1) / (ρa * Cp * (Tout - Tin))其中，Q为热负荷，ρ为冷却介质的密度，Qa为冷却介质的流量，h 为感温系数，ρa为空气密度，Cp为冷却介质的比热容，Tout为出口温度，Tin为进口温度。

假设冷却介质的密度为1000千克/立方米，空气的密度为1.225千克/立方米，则可以得到：解得感温系数h为0.743四、塔高计算根据冷却风量的计算结果和冷却介质的温度变化，可以通过查表或者利用经验公式计算出塔高。

假设根据经验公式计算得到塔高为20米。

五、填料选择填料可以增加冷却面积，提高冷却效果。

根据冷却塔的设计参数，可以选择适合的填料。

假设选择波纹板填料。

六、风机功率计算风机功率的计算公式为：P = Qa * h * ρ * (Pout - Pin)其中，P为风机功率，Qa为冷却介质的流量，h为感温系数，ρ为冷却介质的密度，Pout为塔顶的绝对压力，Pin为塔底的绝对压力。

假设塔顶的绝对压力为101.325千帕，塔底的绝对压力为101.425千帕，则可以得到：P=641.76*0.743*1000*(101.325-101.425)解得风机功率P为739.32千瓦。

冷却塔设计计算参考方法本文简述了冷却塔、冷却塔的选型，校核计算，模拟计算方法等，供大家参考。

一、简述如上图，冷却塔放于层间，运行时冷却塔进/排风大致可分为6个区间（图中箭头表示风向，其长度表示风量大小）；它们分别是：a 区——冷却塔在A轴方向的主要进风面，该处装有1250mm高百叶3层。

b1/b2——冷却塔入风回流区，在这两个区很可能出现负压；回流在b2区会较多出现。

c 区——冷却塔高速排风区。

d 区——冷却塔在1/A轴方向通风区，该区为负压区，风速较a区高，且以乱流出现居多。

e 区——热风扩散区；冷却塔排风经过一段距离（冷却塔排风口到建筑顶部百叶约4000mm）后，动压明显下降，静压上升，该区属正压区，其间大部分热风经建筑顶部百叶排入大气，少部分弥散后排风受阻会滞留一段时间，但，由于上下（e 区~b区）空间随机存在着压差，使得部分e区弥散的热风回流。

二、冷却塔的选型1、设计条件温度：38℃进水，32℃出水，27.9℃湿球；水量：1430M³/H；水质：自来水；耗电比：≤60Kw/台，≤0.04Kw/M³·h，场地：23750mm×5750mm；通风状况：一般。

2、冷却塔选型符合以上条件的冷却塔为：LRCM-H-200SC8×1台。

（冷却塔[设计基准]37-32-28℃，此条件下冷却塔处理水量为名义处理水量）其中，LRC表示良机方形低噪声冷却塔，M表示大陆性气候适用，H表示加高型，200表示冷却塔单元名义处理水量200M³/H，S表示该机型区别于一般冷却塔，C8表示该塔共由8个单元并联组合而成，即名义处理总水量为1600M³/H。

冷却塔的外观尺寸为：22630×3980×4130。

冷却塔配电功率：7.5Kw×8=60Kw，耗电比为60÷1600=0.0375Kw/M³·h。

冷却塔工程量计算公式冷却塔是工业生产中常见的设备，用于将热水或蒸汽冷却至所需温度。

在设计和建造冷却塔时，工程量的计算是至关重要的一步。

正确的工程量计算可以确保冷却塔的设计和建造符合要求，并且能够有效地运行。

本文将介绍冷却塔工程量计算的基本公式和方法。

冷却塔的工程量计算包括多个方面，如塔体结构、填料、风机、水泵等。

下面将分别介绍这些方面的工程量计算公式和方法。

1. 塔体结构。

冷却塔的塔体结构是支撑整个设备的基础，其工程量计算是冷却塔设计的重要一环。

塔体结构的工程量计算主要包括钢结构的材料和数量。

计算公式如下：塔体结构材料量 = (塔体长度 + 塔体宽度) 塔体高度钢结构密度。

其中，塔体长度、宽度和高度分别为冷却塔的实际尺寸，钢结构密度为钢材的密度。

2. 填料。

填料是冷却塔中用于增加冷却表面积的关键部件，其工程量计算需要考虑填料的类型、数量和材料。

常见的填料类型有瓷质填料、塑料填料等。

填料的工程量计算公式如下：填料数量 = 冷却塔的填料层厚度塔体长度塔体宽度 / 填料的单位体积。

填料材料量 = 填料数量填料的单位体积填料密度。

其中，填料层厚度为填料的实际厚度，填料的单位体积和密度为填料的物理参数。

3. 风机。

冷却塔的风机是用于产生气流，帮助水或蒸汽冷却的关键设备。

风机的工程量计算需要考虑风机的数量和功率。

风机的工程量计算公式如下：风机数量 = 冷却塔的设计风量 / 单台风机的风量。

风机功率 = 冷却塔的设计风量风机的风压 / 风机的效率。

其中，设计风量为冷却塔所需的风量，风机的风量、风压和效率为风机的物理参数。

4. 水泵。

冷却塔的水泵是用于循环水流，帮助实现冷却的关键设备。

水泵的工程量计算需要考虑水泵的数量和功率。

水泵的工程量计算公式如下：水泵数量 = 冷却塔的设计水流量 / 单台水泵的流量。

水泵功率 = 冷却塔的设计水流量水泵的扬程 / 水泵的效率。

其中，设计水流量为冷却塔所需的水流量，水泵的流量、扬程和效率为水泵的物理参数。

冷却塔选型1.冷却水流量计算：L=〔Q1+Q2〕/〔Δt*1.163〕*1.1L—冷却水流量〔m³/h〕Q1—乘以同时使用系数后的总冷负荷，KWQ2—机组中压缩机耗电量，KW Δt—冷却水进出水温差，℃，一般取4.5-5冷却塔的水流量= 冷却水系统水量×(1.2～1.5)；冷却塔的力量大多数为标准工况下的出力〔湿球温度28 ℃,冷水进出温度32ºC/37ºC),由于地区差异,夏季湿球温度会不同, 应依据厂家样册供给的曲线进展修正.湿球温度可查当地气象参数获得.冷却塔与四周障碍物的距离应为一个塔高。

冷却塔散冷量冷吨的定义：在空气的湿球温度为27℃，将13L/min〔0.78m³/h〕的纯水从37℃冷却到32℃，为1 冷吨，其散热量为4.515KW。

湿球温度每上升1℃，冷却效率约下降17%2.冷却塔冷却力量计算：Q=72*L*〔h1-h2〕Q-冷却力量〔Kcal/h〕L-冷却塔风量，m³/hh1-冷却塔入口空气焓值h2-冷却塔出口空气焓值3.冷却塔假设做自控，进出水必需都设电动阀，否则单台对应掌握时倒吸或溢水。

4.冷却水泵扬程确实定扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力5.冷却塔不同类型噪音及处理方法：.6.冷却水管径选择7.冷却水泵扬程：扬程通常是指水泵所能够扬水的最高度，用 H表示。

最常用的水泵扬程计算公式是H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1。

其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。

通常选用比转数ns 在 130～150 的离心式清水泵，水泵的流量应为冷水机组额定流量的 1.1～1.2 倍(单台取 1.1，两台并联取 1.2。

按估算可大致取每 100 米管长的沿程损失为 5mH2O，水泵扬程计算公式(mH2O)：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

冷却塔设计计算举例冷却塔是一种常用的工程设备，用于散热和冷却各种工业流体、空调系统和发电设备等。

它通常由填料层、风机和水流动系统组成，通过水和空气之间的传热与传质来降低流体的温度。

冷却塔的设计计算主要包括三个方面：热力计算、传质计算和水流动计算。

第一部分：热力计算热力计算主要涉及到冷却塔的冷却效果和功率计算。

设计师首先要确定流体的热负荷，即流体所携带的热量。

热量可以通过下面的公式计算得到：Q = mcΔT其中，Q是热负荷，m是流体的质量流量，c是流体的比热容，ΔT是流体的温度差。

设计师可以根据设备的工作条件和要求来选取合适的传热系数，将其代入下面的公式计算冷却塔的表面积：A=Q/(U×ΔTm)其中，A是冷却塔的表面积，U是传热系数，ΔTm是流体的平均温度差。

根据冷却塔的工作原理，可以通过下面的公式计算塔排的风量：V=m/(ρ×W)其中，V是风量，m是流体的质量流量，ρ是空气的密度，W是空气的相对湿度。

第二部分：传质计算传质计算主要涉及到冷却塔中水和空气之间的传质过程。

设计师可以采用质量平衡方程和传质方程来计算塔内水的蒸发量。

质量平衡方程可以表达为：mw × Xw = ma × Xa + me × Xm其中，mw是水的质量流量，Xw是水的质量分数，ma是空气的质量流量，Xa是空气的质量分数，me是蒸发的水的质量流量，Xm是水蒸汽的质量分数。

传质方程可以表达为：me = K × A × (Xw - Xa)其中，K是传质系数，A是传质面积。

通过上述两个方程，可以求解出水的蒸发量me。

第三部分：水流动计算水流动计算主要涉及到水在填料层中的流动和冷却效果。

设计师可以根据填料的性质和流体的流动特点来选择合适的公式和计算方法。

通常可以采用经验公式来计算填料层的有效面积：A′=α×A其中，A′是填料层的有效面积，α是填料的有效系数，A是填料层的表面积。

冷却塔选型1.冷却水流量计算：2.L=（Q1+Q2）/（Δt*）*3.L—冷却水流量（m3/h）4.Q1—乘以同时使用系数后的总冷负荷，KW5.Q2—机组中压缩机耗电量，KW6.Δt—冷却水进出水温差，℃，一般取冷却塔的水流量= 冷却水系统水量×～；冷却塔的能力大多数为标准工况下的出力（湿球温度28 ℃,冷水进出温度32oC/37oC),由于地区差异,夏季湿球温度会不同, 应根据厂家样册提供的曲线进行修正.湿球温度可查当地气象参数获得.冷却塔与周围障碍物的距离应为一个塔高。

冷却塔散冷量冷吨的定义：在空气的湿球温度为27℃，将13L/min（3/h）的纯水从37℃冷却到32℃，为1冷吨，其散热量为。

湿球温度每升高1℃，冷却效率约下降17%2.冷却塔冷却能力计算：3.Q=72*L*（h1-h2）4.Q-冷却能力（Kcal/h）5.L-冷却塔风量，m3/h6.h1-冷却塔入口空气焓值7.h2-冷却塔出口空气焓值8.9.冷却塔若做自控，进出水必须都设电动阀，否则单台对应控制时倒吸或溢水。

10.11.冷却水泵扬程的确定扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力5.冷却塔不同类型噪音及处理方法：.6.冷却水管径选择7.冷却水泵扬程：8.扬程通常是指水泵所能够扬水的最高度，用H表示。

最常用的水泵扬程计算公式是H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1。

其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。

通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的～倍(单台取，两台并联取。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程计算公式(mH2O)：Hmax=△P1+△P2+(1+K)△P1为冷水机组蒸发器的水压降。

冷却塔选型计算公式冷却塔冷却水量的计算：1、Q = m s △ tQ 冷却塔冷却能力 Kcal / h (冷冻机/ 空调机的冷冻能力)m 水流量(质量) Kg / hs 水的比热值 1 Kcal / 1 kg - ℃△ t 进入冷凝器的水温与离开冷凝器的水温之差2、冷却塔 Q 的计算Q = 72 q ( I 入口－ I 出口 )Q 冷却能力 Kcal / hq 冷却塔的风量 CMMI 入口冷却塔入口空气的焓(enthalpy)I 出口冷却塔出口空气的焓(enthalpy)3、q 冷却塔的风量 CMM 的计算q = Q / 72 ( I 入口－ I 出口 )上述计算系依据基本的热力学理论，按空气线图(psychrometrics)的湿空气性能，搭配基本代数式计算之。

更深入的数学式依Merkel Theory的Enthalpy potential 观念导算出类似更精确的计算方程式：Q = K × S × ( hw －ha )Q 冷却塔的总传热量K 焓的热传导系数S 冷却塔的热传面积hw 空气与冷却水蒸发的混合湿空气之焓ha 进入冷却塔的外气空气之焓此时，导入冷却水流量(质量)，建立 KS / L 的积分(Integration) 遂计算出更为精确的冷却塔热传方程式。

详细的计算你可以从Heat Transfer的热力学内查阅。

冷却塔的正确选用，是根据外气的湿球温度计算而来，绝非凭经验而来。

诸多人士认为冷却塔的能力一定大于冷冻空调的主机，这是完全错误的导论与说法，实不足为取。

这是一种「积非成是，以讹传讹」的谬论。

提到湿球温度从27℃→28℃，冷却塔的能力降低，why？其实这就是基础热力学上湿球温度的应用。

湿球温度愈高，湿球温度的冷却能力愈差。

所以，当湿球温度增高时，冷却塔的能力下降，换言之，冷却塔的出水量减少了。

从事空调制冷，空气的性能曲线图──Psychrometrics(空气线图)一定得充分认识、了解。

冷却塔选型1.冷却水流量计算：2.L=（Q1+Q2）/（Δt*1.163）*1.13.L—冷却水流量（m3/h）4.Q1—乘以同时使用系数后的总冷负荷，KW5.Q2—机组中压缩机耗电量，KW6.Δt—冷却水进出水温差，℃，一般取4.5-5冷却塔的水流量= 冷却水系统水量×(1.2～1.5)；冷却塔的能力大多数为标准工况下的出力（湿球温度28 ℃,冷水进出温度32oC/37oC),由于地区差异,夏季湿球温度会不同, 应根据厂家样册提供的曲线进行修正.湿球温度可查当地气象参数获得.冷却塔与周围障碍物的距离应为一个塔高。

冷却塔散冷量冷吨的定义：在空气的湿球温度为27℃，将13L/min（0.78m3/h）的纯水从37℃冷却到32℃，为1冷吨，其散热量为4.515KW。

湿球温度每升高1℃，冷却效率约下降17%2.冷却塔冷却能力计算：3.Q=72*L*（h1-h2）4.Q-冷却能力（Kcal/h）5.L-冷却塔风量，m3/h6.h1-冷却塔入口空气焓值7.h2-冷却塔出口空气焓值8.9.冷却塔若做自控，进出水必须都设电动阀，否则单台对应控制时倒吸或溢水。

10.11.冷却水泵扬程的确定扬程为冷却水系统阻力+冷却塔积水盘至布水器的高差+布水器所需压力5.冷却塔不同类型噪音及处理方法：.6.冷却水管径选择7.冷却水泵扬程：8.扬程通常是指水泵所能够扬水的最高度，用H表示。

最常用的水泵扬程计算公式是H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1。

其中，H——扬程，m;p1，p2——泵进出口处液体的压力，Pa;c1，c2——流体在泵进出口处的流速，m/s;z1，z2——进出口高度，m;ρ——液体密度，kg/m3;g——重力加速度，m/s2。

通常选用比转数ns在130～150的离心式清水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍(单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程计算公式(mH2O)：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。
