锅炉压力容器检验培训讲义

压力容器检验员考核培训容规、GB150、监检规则介绍省锅炉压力容器检验研究所朱洪奇一、总则（容规9条）1、法律地位：（1）压力容器规标准体系：第一层次：条例；如《特种设备安全监察条例》第二层次：部门规章；如《锅炉压力容器制造监督管理办法》22号令第三层次：技术法规；如《压力容器安全技术监察规程》第四层次：技术标准：如GB150《钢制压力容器》 JB4732《钢制压力容器－分析设计标准》 GB151《管壳式换热器》 GB12337《钢制球形储罐》 JB4730《钢制压力容器焊接工艺评定》 JB4744《钢制压力容器焊接试板的力学性能检验》JB4730《压力容器无损检测》 GB6654《压力容器用钢板》GB8163《输送流体用无缝钢管》 JB4726～4728压力容器用锻件等（2）法规规用语：●必须、不得――必须执行；●不应、应――在正常情况下按规程执行，特殊情况报批；●宜、不宜――由设计和制造者灵活掌握。

2、压力容器监管围：（1）条例对压力容器的定义：压力容器，是指盛装气体或者液体，承载一定压力的密闭容器，其围规定为最高工作压力大于或者等于0.1MPa（表压），且压力与容器的乘积大于或者等于2.5MPa·L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；（2）容规适用围：1）完全适应围：(三要素)a、最高工作压力≥0.1Mpa；●压力――表压（相对压力）；●最高工作压力――承受压的压力容器，在正常使用过程中，顶部可能出现的最高压力，外压指最高压力差值●工作压力――GB150定义同上；●设计压力－－设定的工作压力●GB150压力上限≤350MPab、容积≥0.25m3；(25L)●多腔容器――管理按最高，其他按各腔，包括类别、压力、容器等c、盛装介质为气体、液化气体或最高工作温度高于等于标准沸点的液体。

2）部分适应围：（8类产品）●设计、制造、安装和使用管理与修理改造按《容规》●定期检验协商（3）容规不适应围：（7类产品）1）超高压容器2）各类气瓶3）各类非金属材料制造的压力容器4）核、船舶、机车国防、军事装备、真空下工作的压力容器5）瞬时承受高压的压力容器6）机器上非独立的承压部件7）无壳体的套管换热器、波纹板换热器、空冷式换热器、冷却排管（4）监察围：（7个环节）●设计、制造（组焊）、安装、使用、检验、修理、改造●条例表述：生产（设计、制造、安装、修理、改造）使用、检验检测及监督检查3、压力容器类别划分：（1）压力容器压力等级●低压：0.1MPa≤P＜1.6 MPa●中压：1.6MPa≤P＜10 MPa●高压：10MPa≤P＜100 MPa●超高压： P≥100MPa（2）第三类压力容器（11种情况）（3）第二类压力容器（5种情况）（4）第一类压力容器（低压容器）4、其他：●新产品（不符合本规定）――鉴定、型式试验、备案●直接采用国外标准――转化成企业标准●进口产品――进口许可证二、设计（1）设计资格：●《压力容器压力管道设计单位资格许可与管理规则》（2002）●单独取证，级别与制造相同（讲制造时详述）●设计资格印章（原有三种样式菱形、椭圆形、正方形）现统一为椭圆形，容如下：a、单位技术总负责人b、设计许可证编号c、批准日期d、设计单位全称（2）设计图样：●设计总图上应至少注明的容（第30条）●设计图样的审批程序：a、一般图样应有设计（初级以上技术职称）、校核（初级以上技术职称）、审核或审定（持证）人员签字b、三类中压反应和储存容器、高压容器、移动容器，应有设计技术负责人（持证）批准签字●设计资格印章：a、复印件、加盖竣工图章、过有效期均无效b、不准在外单位设计的图样上加盖资格章（3）图样的监检：《锅炉压力容器产品安全性能监督检验规则》1）检查压力容器设计单位的设计资格印章，确认资格有效；2）审查压力容器制造和检验标准的有效性；3）审查设计变更（含材料代用）手续。

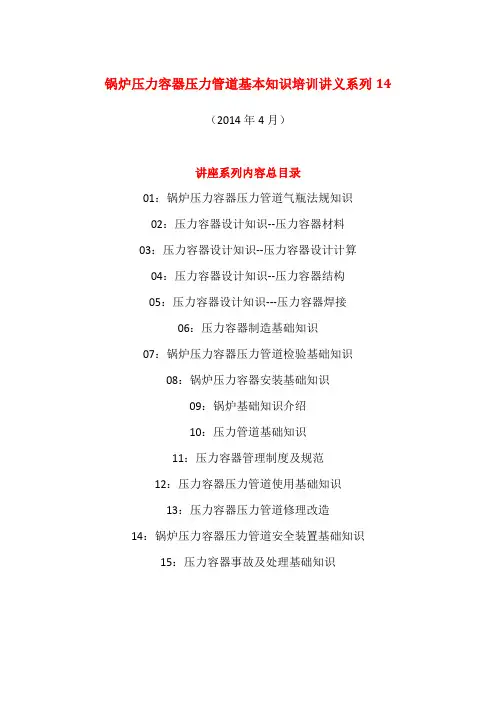

锅炉压力容器压力管道基本知识培训讲义系列14（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第十四讲锅炉压力容器压力管道安全装置基础知识目录第一节安全装置的定义；第二节安全装置的分类；第三节各种安全装置的结构及工作原理；第四节安全装置选用及修理、校验（安全阀）。

第一节安全装置的定义通过自身的结构功能限制或防止机器的某种危险，或限制运动速度，压力等危险因素的装置。

本文特指服务于压力容器压力管道的安全装置。

第二节安全装置的分类压力触发类：安全阀、溢流阀、减压阀、爆破片、压力表温度触发类：易熔塞、热像仪、温度计体积触发类：液位计手控类：放空阀、排污导淋计量类：压力表、温度计、液位计报警连锁，自动疏水。

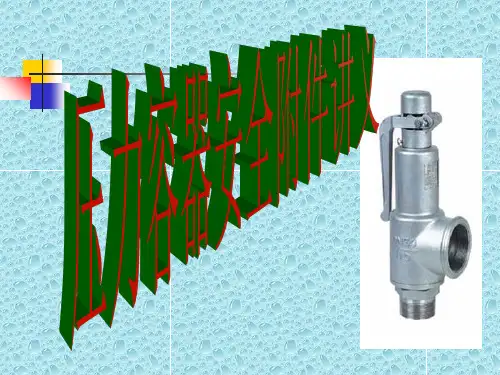

第三节各种安全装置的结构及工作原理安全阀，安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用，要求必须保证一定的排放量。

定义：广义上指能够限制压力失控上升的并处于常闭状态的阀门，包含泄放阀（溢流阀），狭义上规定是由阀前气态介质静压力驱动的自动泄压装置，其特征为具有突开的全开启动作，主要用于气体或蒸汽的场合，必要条件是必须得到技术监督部门认可，它的启闭件在外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。

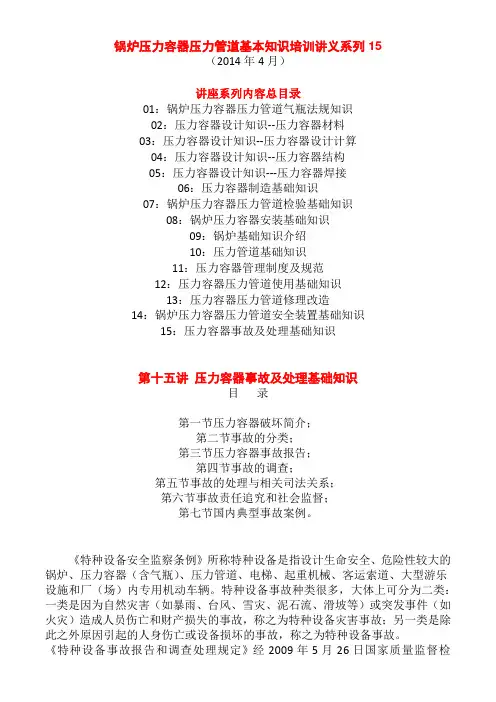

锅炉压力容器压力管道基本知识培训讲义系列15（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第十五讲压力容器事故及处理基础知识目录第一节压力容器破坏简介；第二节事故的分类；第三节压力容器事故报告；第四节事故的调查；第五节事故的处理与相关司法关系；第六节事故责任追究和社会监督；第七节国内典型事故案例。

《特种设备安全监察条例》所称特种设备是指设计生命安全、危险性较大的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施和厂（场）内专用机动车辆。

特种设备事故种类很多，大体上可分为二类：一类是因为自然灾害（如暴雨、台风、雪灾、泥石流、滑坡等）或突发事件（如火灾）造成人员伤亡和财产损失的事故，称之为特种设备灾害事故；另一类是除此之外原因引起的人身伤亡或设备损坏的事故，称之为特种设备事故。

《特种设备事故报告和调查处理规定》经2009年5月26日国家质量监督检验检疫总局局务会议审议通过，2009年7月3日公布，自公布之日起施行。

《特种设备事故报告和调查处理规定》第六条本规定所称特种设备事故，是指因特种设备的不安全状态或者相关人员的不安全行为，在特种设备制造、安装、改造、维修、使用（含移动式压力容器、气瓶充装）、检验检测活动中造成的人员伤亡、财产损失、特种设备严重损坏或者中断运行、人员滞留、人员转移等突发事件压力容器、压力管道作为特种设备，发生事故时，往往不仅是容器、管道本身遭到破坏，而且还会危及周围设施和职工的生命与健康，甚至会导致更加严重的次生事故，因此我们必须从各方面采取积极可靠的措施来保证压容、压管的安全运行，防止事故的发生。

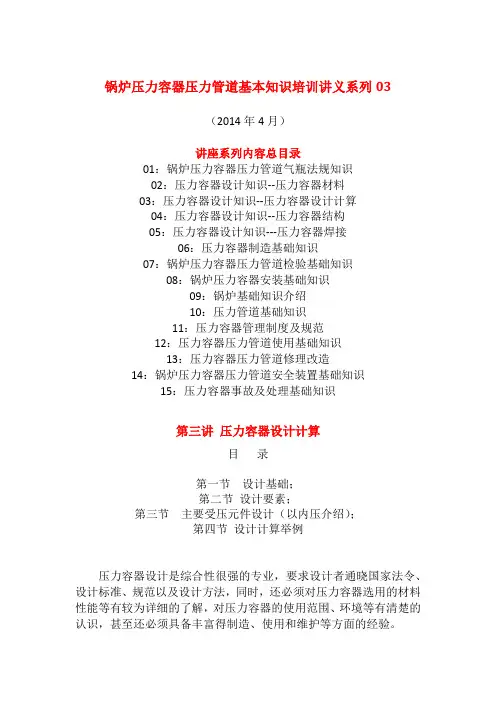

锅炉压力容器压力管道基本知识培训讲义系列03（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第三讲压力容器设计计算目录第一节设计基础；第二节设计要素；第三节主要受压元件设计（以内压介绍）；第四节设计计算举例压力容器设计是综合性很强的专业，要求设计者通晓国家法令、设计标准、规范以及设计方法，同时，还必须对压力容器选用的材料性能等有较为详细的了解，对压力容器的使用范围、环境等有清楚的认识，甚至还必须具备丰富得制造、使用和维护等方面的经验。

随着压力容器的广泛使用，压力容器的设计方法也在向前发展。

目前，人们对压力容器失效的认识还不完全清楚，理论还不完善，随着人们在实践中加深了对压力容器失效的认识，并在理论上有了新的突破，人们将会采取更为有效、经济合理的设计方法。

而且新技术的发展，新材料的应用，也会为设计提供发展的基础。

另外，计算机得发展和应用，各种软件的开发和应用，将使得设计更为方便、准确；同时，计算机软件的成熟将会使模拟实际工况环境进行实验更为快速、准确，而实验结果又会为设计提供可靠的指导。

因此，压力容器的设计将会与计算机（软件）的发展紧密结合，向更准确、更安全、更经济合理的方向发展。

第一节设计基础1.1 压力容器的失效形式压力容器在载荷作用下丧失了正常的工作能力称之为失效。

压力容器所考虑的失效模式主要为断裂、泄漏、过度变形和失稳。

锅炉压力容器压力管道基本知识培训讲义系列13（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第十三讲压力容器压力管道修理改造目录第一节压力容器压力管道修理改造定义及程序许可；第二节常见压力容器压力管道缺陷及修理改造方法；第三节修理改造过程监检及验收过程控制。

第一节压力容器压力管道修理改造定义及程序许可1、压力容器压力管道修理定义及等级划分1.1压力容器的改造是指改变主要受压元件的结构或者改变压力容器运行参数、盛装介质、用途等。

对容器的主要受压元件进行修理，恢复其使用性能；不导致压力容器的参数、介质和用途等安全技术性能指标改变的活动。

1.2压力容器的重大维修是指主要受压元件的更换、矫形、挖补，以及对焊制压力容器的筒体纵向接头、筒节与筒节(封头)连接的环向接头，以及封头的拼接接头的对接接头焊缝的焊补。

对容器的主要受压元件进行更换、增减和其他变更，导致压力容器的参数、介质和用途等安全技术性能指标改变的活动。

1.3压力管道的维修分为一般维修和重大维修。

重大维修是指对管道不可机械拆卸部分受压元件的维修、以及采用焊接方法更换管段及阀门、管子矫形、受压元件挖补与焊补、带压密封堵漏等。

重大维修外的其他维修为一般维修。

2、修理单位及人员资质许可2.1修理改造单位的资质凡是从事压力容器改造、维修工作的单位，应当取得国家质量监督检验检疫总局或者省级质量技术监督局颁发的《特种设备安装改造维修许可证》。

锅炉压力容器压力管道基本知识培训讲义系列09（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第九讲锅炉基础知识介绍目录第一节锅炉的基本机构形式及介绍；第二节常见的锅炉材料；第三节常见的锅炉故障及应对措施。

第一节锅炉的基本机构形式及介绍1锅炉的定义及组成1.1 锅炉的定义利用燃料燃烧释放的热能或其他热能加热水或其他工质，以生产规定参数(温度、压力)和品质的蒸汽、热水或其他工质的设备。

1.2 锅炉的组成锅炉本体包括锅筒、受热面及其集箱和连接管道，炉膛、燃烧设备和空气预热器（包括烟道和风道），构架（包括平台和扶梯），炉墙和除渣设备。

常见工业锅炉SHS型燃油燃气水管锅炉6312 56 7 41-上锅筒；2-下锅筒；3-水冷壁；4-对流管束；5-过热器；6-集箱；7-尾部竖井循环流化床锅炉1-锅筒；2-下降管；3-钢架；4-水冷壁；5-给煤装置；6-布风1247 89 10 11121314 35615系统； 7-尾部烟道；8-高温过热器；9-喷水减温器；10-低温过热器；11-省煤器；12-旋风分离器；13-空气预热器；14-返料装置；15-钢架1.3锅炉主要特性指标额定温度、额定压力：锅炉设计规定的生产温度或压力。

额定蒸发量：锅炉额定参数下每小时生产的水蒸气的质量。

额定热负荷：锅炉额定参数下每小时通过生产的热水所提供热量。

锅炉压力容器压力管道基本知识培训讲义系列07（2014年4月）讲座系列内容总目录01：锅炉压力容器压力管道气瓶法规知识02：压力容器设计知识--压力容器材料03：压力容器设计知识--压力容器设计计算04：压力容器设计知识--压力容器结构05：压力容器设计知识---压力容器焊接06：压力容器制造基础知识07：锅炉压力容器压力管道检验基础知识08：锅炉压力容器安装基础知识09：锅炉基础知识介绍10：压力管道基础知识11：压力容器管理制度及规范12：压力容器压力管道使用基础知识13：压力容器压力管道修理改造14：锅炉压力容器压力管道安全装置基础知识15：压力容器事故及处理基础知识第七讲锅炉压力容器压力管道检验基础知识目录第一节检验的基本方法及原理；第二节公司生产使用验收应该合理有效使用检测方法；第三节公司应该配备的基本检测仪器及使用方法。

一、检验的基本方法及原理；二、结合公司生产使用验收实际，哪些场合应该用哪些检测方法；三、各公司应该配备的基本检测仪器及使用方法；四、编写与本章节相关的复习题，要求以选择题、判断题为主，题量不少于100题。

第一节检验的基本方法及原理1.无损检测为了保证产品质量和设备安全运行，必须对产品和设备进行检验。

一般检验分为破坏性检验和无损检验两大类。

破坏被检对象来检测材料或产品性能质量的方法称为破坏性检验。

如机械性能试验、化学分析、金相分析和爆破试验等。

在不损坏试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件内部及表面的结构，性质，状态进行检查和测试的方法，称为无损检验，又称无损探伤。

如工业上的超声波探伤、射线探伤、磁粉探伤、渗透探伤和涡流探伤等。

无损探伤是一门新兴的应用技术科学，在电力、机械、化工、冶金、交通、航空和航天等工业部门得到愈来愈广泛的应用。

无损检测是在现代科学技术发展的基础上产生的。

例如，用于工业产品缺陷的X射线照相法是在德国物理学家伦琴发现X射线后产生的；超声波检测是在两次大战中迅速发展的声纳技术和雷达技术的基础上开发出来的；磁粉检测建立在电磁学理论的基础上，而渗透检测得益于物理化学的进展，等等。
