巴可DP2K系列放映机故障诊断与处理许鹏【摘要】近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K 数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。

经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。

本文主要从实际出发，更深层次解析使用巾如何快速诊断放映机故障，并及时做适当处理，【期刊名称】《现代电影技术》【年(卷),期】2012(000)012【总页数】5页(P36-39,19)【关键词】数字放映机;故障诊断;电影放映设备;电影事业;快速诊断;影院;第二代【作者】许鹏【作者单位】中影巴可公司【正文语种】中文【中图分类】TB857.1近几年随着电影事业不断蓬勃的发展，大量新建的影院都采用全套2K数字电影放映设备，第二代巴可DP2K数字放映机成为影院的主流配置。

经过一段时间的使用，绝大多数影院对这套数字放映机的操作、维护、保养等知识能基本掌握到位。

本文主要从实际出发，更深层次解析使用中如何快速诊断放映机故障，并及时做适当处理，以节省维修时间，尽量不影响放映或减少票房的损失，并总结和归纳一些故障代码和故障维修的经验给热爱技术的放映员能在不时之需提供帮助。

首先，举一个实际发生的案例。

某影院GDC服务器搭配巴可DP2K－20C放映机，影院报告放映某部3D影片色彩偏差，放映2D影片色彩正常。

遇到此类问题，要沉着冷静，明确思路，第一步要确定大体方向，用排除法逐步缩小范围，定位故障。

常用的方法是通道不变情况下，在银幕上投射出放映机内部测试图案。

如正常，说明此故障与放映机关系不大，应该重点考虑服务器问题，或者更换两根视频线测试。

如测试图不正常，说明放映机发生问题的可能性较大，应选择其他通道再次测试，这样能够判断是否由于通道设置Marco文件损坏而造成图像的偏色，从而缩小范围。

通过这样的排查思路，很快就找到了发生故障的原因——服务器的放映列表里同时加载了2D广告片和3D正片，这样播放造成了格式的不兼容，导致放映3D正片偏色，重新编辑播放列表即可排除故障。

镜头跑位与限位调整方法故障现象1.切换通道后图像模糊（聚焦不实）或银幕上的图像位置偏移2.放映机尾灯黄灯告警，系统报5191（棱镜开关报警）,5230（镜头无法变焦）,5231（镜头无法聚焦）,5232（镜头无法水平移动）,5233（镜头无法上下移动），银幕画面不正，清晰度模糊3.切换画面后画面直接飘到一个方向的尽头(如天花板上)故障原因镜头安装不到位或镜头移位；控制板接触不良；按键板接触不良；镜头文件损坏解决办法第一步：镜头引导归位（此操作测试镜头马达是否可以正常变焦、聚焦，如果镜头引导归位可以成功完成，说明镜头可以自动调整，继续进行第五步）以管理员权限登录触摸屏，用户名“st”密码“default”，运行镜头引导：安装—高级—镜头参数，如图确认镜头参数与镜头上的编号对应，点启动开始引导，确定完成且没有报错第二步：重新安装镜头（重装镜头解决镜头没有固定好，没有安装到位的问题。

重新安装镜头后需要重做第一步）用手托住镜头，拨动镜头固定滑杆，将镜头取下，清洁内外镜头片后装回放映机。

操作时注意滑杆力度，镜头安装到位稳固（镜头下面有一可左右拨动的金属杆（图中红色部分），拨到左边是卸下镜头，右边是锁紧镜头，）。

开灯打测试图，看光是否从镜头中间打出。

尽量从镜头中间打出（可用一张白纸放到镜头前观察画面是否从镜头中间打出），如果不是，使用镜头位移，使光从镜头中间部分打出，如果此时投射画面不能打到银幕中央，调整放映机物理位置，试投影打到银幕中间部分。

第三步：重新插拔并清洁控制板（此操作解决因控制板接触不良，使放映员或放映机自动操作指令不能发送给镜头马达的问题。

此操作完成后需要重做第一步确认问题解决）可以尝试重新插拔控制板并清洁金手指（板卡插槽触点），一代机需要插拔板卡箱。

插拔板卡后有时会报5851错误代码，此时需要进行安全认证，认证方法是把钥匙靠近放映机感应区，此时按键板背灯会变成浅黄色，输入12345612，键盘闪绿光，表示认证通过。

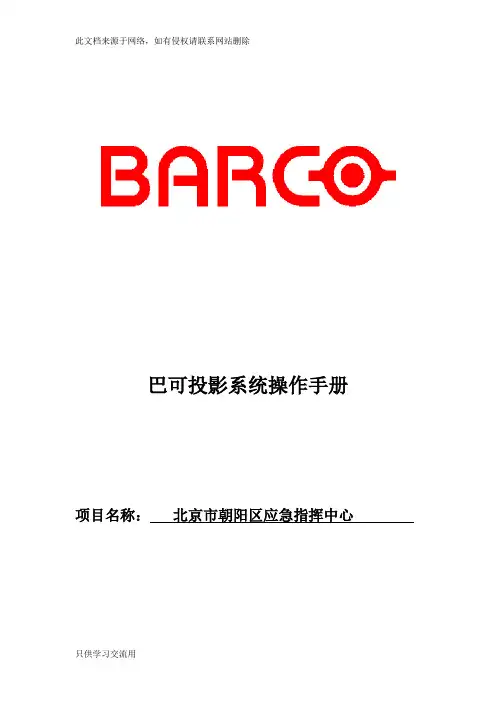

巴可投影系统操作手册项目名称：北京市朝阳区应急指挥中心一、功能描述：●Apollo是用于开窗口、调用模式，窗口叠加、漫游等功能。

●remotepointer是远程鼠标软件，可以将网络上的计算机鼠标键盘连接到大屏使用。

二、系统使用：开机：当你需要打开投影墙时请确保机器电源都在接通状态，将机器的电源开关打开；然后通过集中控制触摸屏的“控制室\大屏幕\电源开或电源关来控制投影墙的开关。

（如果投影机电源是关闭的请先打开电源再做上面操作）。

电源部分（上面开关为灯开关；下面为电源开关）打开投影机后再打开拼接系统AUGUS和扩展箱（先打开扩展箱电源，之后再打开ARGU 电源）；控制器正面门内是ARGUS第二个电源开关‘POWER’。

注：在使用Crestron控制有关投影系统必须在拼接系统开着的状态关机当你不需要使用投影墙需要关闭机器时，请用遥控或者软件将灯关闭，3分钟后将投影机后面的电源开关关闭（如果经常使用就不必关闭电源），之后切断投影机电源即可。

注意：在关闭机器后3分钟内最好不要启动机器！拼接系统可以长时间运行。

三、软件部分使用1、使用系统APOLLO软件1．1、控制器系统启动后（在起动时APOLLO软件、鼠标上大屏软件remotepointer会随系统启动）开启服务PC（DELL）使用APOLLO软件1．2、打开服务PC机里APOLLO软件的“设置”（开始-程序-Barco Apollo-Settings）选中“激活Apollo”，然后点击确定。

（如下图）那么以后再启动系统的时候，便不需要再进行这项设置，如果没有选中“激活Apollo”，那么以后每次启动系统都要首先进行这项设置。

1．3、打开服务PC里APOLLO软件的“资源管理器”（开始-程序-Barco Apollo-Explorer）1．4、在打开“资源管理器”后就可以直接在窗口里控制信号窗口的各种模式了（点击模式上大屏；再点击一下，模式从大屏上卸载）。

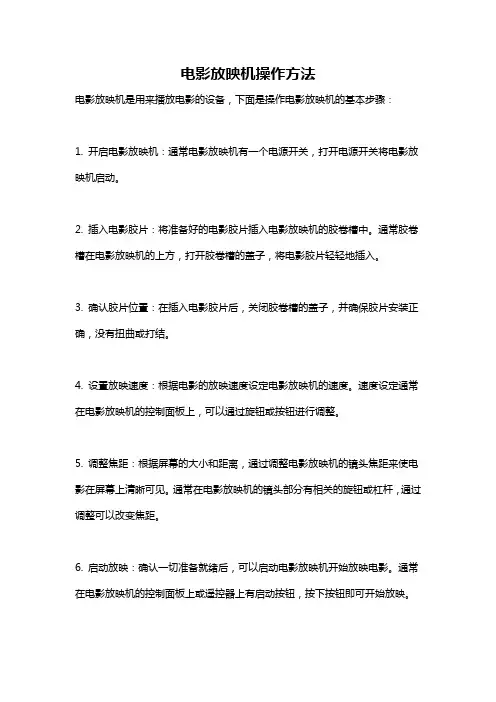

电影放映机操作方法
电影放映机是用来播放电影的设备，下面是操作电影放映机的基本步骤：
1. 开启电影放映机：通常电影放映机有一个电源开关，打开电源开关将电影放映机启动。

2. 插入电影胶片：将准备好的电影胶片插入电影放映机的胶卷槽中。

通常胶卷槽在电影放映机的上方，打开胶卷槽的盖子，将电影胶片轻轻地插入。

3. 确认胶片位置：在插入电影胶片后，关闭胶卷槽的盖子，并确保胶片安装正确，没有扭曲或打结。

4. 设置放映速度：根据电影的放映速度设定电影放映机的速度。

速度设定通常在电影放映机的控制面板上，可以通过旋钮或按钮进行调整。

5. 调整焦距：根据屏幕的大小和距离，通过调整电影放映机的镜头焦距来使电影在屏幕上清晰可见。

通常在电影放映机的镜头部分有相关的旋钮或杠杆，通过调整可以改变焦距。

6. 启动放映：确认一切准备就绪后，可以启动电影放映机开始放映电影。

通常在电影放映机的控制面板上或遥控器上有启动按钮，按下按钮即可开始放映。

7. 监控放映：在电影放映过程中，可以通过观察屏幕上的画面来确保电影放映的正常进行。

特别关注画面是否清晰、声音是否正常等。

8. 结束放映：电影放映结束后，按下停止按钮停止放映。

然后需要将电影胶片从放映机中取出，并进行必要的清洁和保养。

请注意，不同品牌和型号的电影放映机可能会有不同的操作步骤和特点，具体操作时请参考相关的使用手册和说明。

击“安装”——“高级”——“镜头参数”，确认设置的镜头参数 信息与镜头实际信息一致。点击“启动”。
• 操作后放映机的画面会进行自动调整，往往画面会打到天花板上，
我们只需等待“状态：提示已成功完成”，画面会返回原位，之 后关闭该对话框即可
• 选择触摸屏界面右侧导航中：“配置”——“镜头”——“镜头 设置” (Lens settings)
• 其中外围的四个菱形选择点，是进行裁弧度使用的，一般适用于 弧形幕பைடு நூலகம்裁剪。
• 裁剪好后，点击左右保存，并保存为Scope
• 保存完整后，在点击“银幕”，之后，点击“总复位”，这样测 试图又恢复到全分辨率状态。再进行创建遮幅的镜头文件和银幕 文件就可以了。如果影城有拉幕机，在做遮幅画面调试时，要先 将拉幕机调节到合适位置，再进行画面调试。
• 在银幕上将出现下面的测试图
• 画面调整好后，即宽银幕的镜头文件已经做好。进行保存
• 在弹出的对话框中，选择"Scope"进行保存
• 之后，选择点击“银幕”，将弹出如下对话框。
• 将弹出如下对话框
• 此操作，即是将之前调试好的画面，超出银幕边界范围的裁剪掉。
• 任一点击画面外边界的四个角点，即可选中，利用右侧的裁剪方 向键，可以进行选择方向性裁剪。如果需要对零点或更多点同时 裁剪，可选择触摸屏自带键盘或电脑上的“shift”进行操作。
• 将弹出镜头设置对话框
• 镜头位移(SHIFT)：进行画面方向移动。 • 镜头变焦（ZOOM）：改变画面的大小。 • 镜头聚焦(FOCUS)：调试画面清晰使用。 该软件按键与按键板一
一对应，使用任何一个操作均可以进行画面调试。如图1-10
• 以下假设放映机物理位置已经调试完毕。 • 首先，打测试图，点击右侧快捷测试图

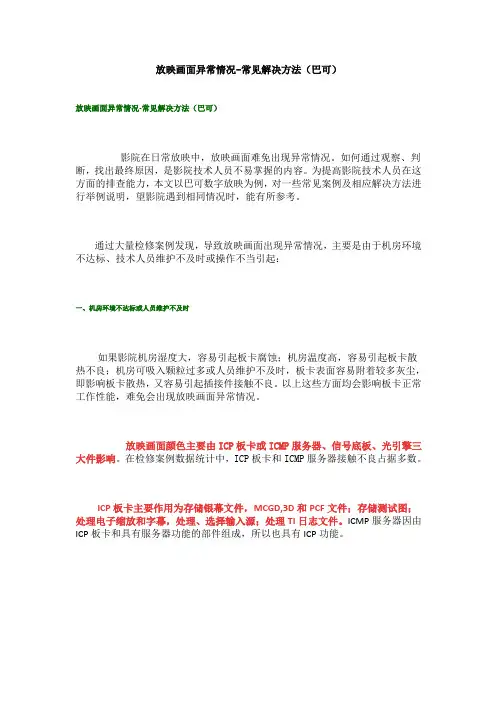

放映画面异常情况-常见解决方法（巴可）放映画面异常情况-常见解决方法（巴可）影院在日常放映中，放映画面难免出现异常情况。

如何通过观察、判断，找出最终原因，是影院技术人员不易掌握的内容。

为提高影院技术人员在这方面的排查能力，本文以巴可数字放映为例，对一些常见案例及相应解决方法进行举例说明，望影院遇到相同情况时，能有所参考。

通过大量检修案例发现，导致放映画面出现异常情况，主要是由于机房环境不达标、技术人员维护不及时或操作不当引起：一、机房环境不达标或人员维护不及时如果影院机房湿度大，容易引起板卡腐蚀；机房温度高，容易引起板卡散热不良；机房可吸入颗粒过多或人员维护不及时，板卡表面容易附着较多灰尘，即影响板卡散热，又容易引起插接件接触不良。

以上这些方面均会影响板卡正常工作性能，难免会出现放映画面异常情况。

放映画面颜色主要由ICP板卡或ICMP服务器、信号底板、光引擎三大件影响。

在检修案例数据统计中，ICP板卡和ICMP服务器接触不良占据多数。

ICP板卡主要作用为存储银幕文件，MCGD,3D和PCF文件；存储测试图；处理电子缩放和字幕，处理、选择输入源；处理TI日志文件。

ICMP服务器因由ICP板卡和具有服务器功能的部件组成，所以也具有ICP功能。

图1（为某影院ICP板卡积灰实拍）若由ICP板卡金手指氧化引起画面异常情况，可使用皮老虎和吸尘器清除表面灰尘；使用橡皮擦擦拭板卡金手指；使用吸尘器和柔软毛刷清洁信号底板插槽，一般可以解决。

ICMP服务器操作方法相同。

但影院机房环境应得到重视，并进行合理改善，放映人员应定期对设备进行A类、B类维护。

以下是某影院良好的机房环境现场采集照片。

如图2中a，b，c。

图（a）图（b）机房过道均安设空调帘避免过多粉尘进入图2（C 放映机房空间宽阔干净整洁）据该影院技术负责人介绍：最初的一家影城机房环境不佳，油烟严重，环境温度高，机房与外界相通，经常出现画面颜色异常情况，不知对板卡进行过多少次插拔，也经常有硬件坏损情况发生。

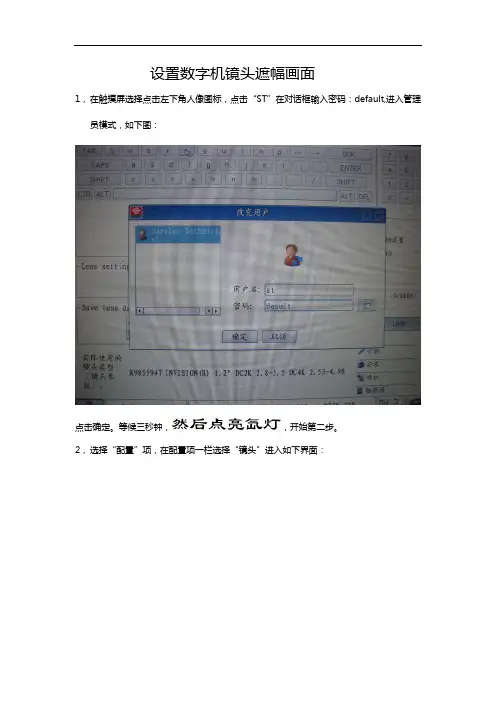

设置数字机镜头遮幅画面
1，在触摸屏选择点击左下角人像图标，点击“ST”在对话框输入密码：default,进入管理员模式，如下图：
点击确定。

等候三秒钟，然后点亮氙灯，开始第二步。

2，选择“配置”项，在配置项一栏选择“镜头”进入如下界面：
点击中间的选项“Lens settings”进入下一界面，如下图：
然后选上图中最右面的四个图标中右下角的图标，点击该图标“”该图案将显示在荧
幕上，开始调节镜头变焦，直到画面与荧幕大小匹配为止，（注意：调的时候，图案的绿色线是数字机投出画面的边线，因此，绿色线要与荧幕的边框即白幕与黑边框接洽的位置重合才能使画面打满荧幕），遮幅画面要上下边与绿色线对齐，宽银幕要四边都对齐，调完后点击“关闭”回到镜头界面，
点击“保存”进入保存界面，如下图：
如果调试的是遮幅的画面就选择“1.85”，宽银幕画面就选择“2.35”选择完后点击“保存”即可！
保存完后，所调试的遮幅画面就统一保存在3D遮幅，2D国产遮幅，2D进口遮幅文件中，宽银幕就统一保存在3D宽银幕，2D国产宽银幕，2D进口宽银幕文件中了！
LENS file 镜头文件
Lens settings 镜头设置。

巴可面板操作说明巴可面板操作说明1：准备工作1.1 检查面板的外观，确保没有明显的损坏或缺陷。

1.2 确保面板的电源线已正确连接，并接入电源插座。

1.3 打开电源开关，等待面板启动。

2：面板介绍2.1 主界面：面板主界面显示各种使用功能的图标，可通过图标进入相应功能。

2.2 手势控制：巴可面板支持手势控制功能，通过手势可以实现屏幕切换、音量调节等操作。

2.3 声音设置：面板上方设有音量调节按钮，可根据需求调整音量大小。

2.4 网络连接：面板支持无线网络连接，可通过设置界面进行网络配置。

2.5 外部接口：面板底部提供了多个接口，可连接外部设备，如键盘、鼠标等。

3：基本操作3.1 ：通过触摸面板进行操作，可以打开应用程序、选择菜单等。

3.2 滑动：在界面上滑动手指可以快速滚动内容，如翻页、滚动列表等。

3.3 捏合：使用两个手指捏合屏幕可以放大或缩小内容。

3.4 拖动：长按屏幕上的图标或文字后，可以拖动它们到其他位置。

3.5 返回：面板支持返回功能，可以通过返回按钮或者手势操作返回上一个界面。

4：高级功能4.1 屏幕投影：面板支持屏幕投影功能，可以将面板上的内容投射到其他显示设备上。

4.2 多任务管理：面板可以同时运行多个应用程序，通过多任务管理功能可以轻松切换应用。

4.3 文件管理：面板内置文件管理器，可以管理面板上的文件和文件夹，支持复制、粘贴、删除等操作。

4.4 设置界面：面板提供了丰富的设置选项，可根据个人喜好调整屏幕亮度、声音、语言等设置。

4.5 应用商店：通过应用商店可以和安装各种应用程序，扩展面板的功能和使用体验。

5：附件本文档包含以下附件：- 巴可面板用户指南- 巴可面板快速入门手册6：法律名词及注释- 本文档中涉及的法律名词及注释仅供参考，不构成法律意见。

具体法律问题请咨询专业律师。

巴可数字放映机A 类维护保养内容和操作方法任训亚(武警部队政治工作部宣传文化中心,北京100089)ʌ摘要ɔ本文详细叙述了 巴可数字放映机维护内容检查表 中A 类内容的操作方法及注意事项,阐述了设备定期维护和保养的重要性,并对检查中常易出现的故障案例和解决方法进行了说明㊂ʌ关键词ɔ数字放映机 D P 2K-20C A 类维护保养ʌ中图分类号ɔJ 943.31引言放映设备维护与保养需要放映人员定期严格执行㊂良好的保养,不仅能提升整机清洁度,延缓部件老化,还能使其更佳稳定运转,有效延长设备使用寿命㊂然而,在基层走访中发现,个别放映人员还存在维护不及时㊁操作不完整㊁方法不妥当等问题,导致设备维护后,不但没有达到预期效果,反而出现了各种异常状况㊂为能提供给基层单位放映人员一些参考,本文以巴可D P 2K -20C 机型放映机为例,结合相关资料和经验积累,将巴可氙灯光源数字放映机A 类维护保养内容和方法进行简单说明㊂图1 巴可数字放映机A 类维护与保养内容巴可数字放映机日常维护与保养内容,主要是针对设备的清洁㊁检查和调整等方面操作㊂按维护周期划分,共分为A 类维护(30天),B 类维护(90天),C 类维护(1年)和D 类维护(4年),其中A 类和B 类维护由放映人员完成,C 类和D 类维护由认证工程师完成㊂本文将A 类维护㊁保养内容和方法进行介绍㊂根据设备厂商出示的维护内容检查表A 类相关内容,如图1所示㊂此表主要适用于巴可氙灯光源系列机型,如:1代机的D P 3000㊁D P 2000㊁D P 1500等系列机型,和2代机的D P 4K -32B ㊁D P 4K -23B ㊁D P 2K -32B ㊁D P 2K -23B ㊁D P 2K -20C ㊁D P 2K -15C ㊁D P 2K -12C ㊁D P 2K -10S ㊁D P 2K -8S 等系列机型㊂维护频率一般为每月一次,若设备使用环境条件相对略差,可多增加一次,即每两周进行一次,以下将分章节对维护保养内容和操作方法梳理介绍㊂2检查放映机房温度和湿度测量机房温㊁湿度常使用指针式或数显式温㊁湿度计㊂如图2中(a )和(b)所示㊂指针式温㊁湿度计价格相对便宜,但测量精度略低,使用时需悬挂于设备附近墙壁㊂数显式温㊁湿度计,精度较高,可直接查看测量值,部分还具有记录最大㊁最小温/湿度数值功能,更方便放映人ʌ作者信息ɔ任训亚(1965-),男,武警部队政治工作部宣传文化中心高级工程师,主要研究方向:电影放映设备维护检修技术㊂员测量和记录,但精度越高,价格越昂贵㊂根据影院机房温㊁湿度测量范围,一般选择测量温度范围为-10ħ~50ħ,温度精度为ʃ1ħ,湿度测量范围为10%~99%R H ,湿度精度为ʃ5%的温㊁湿度计即可㊂使用时常放置在设备附近水平面,使用自带支架支撑㊂这样做目的是确保内部装有的湿度传感器感应孔通风良好㊂当使用数显式温㊁湿度计两年左右,灵敏度会逐渐降低,此时应咨询厂家进行重新校准或更换㊂无论使用指针式温㊁湿度计还是数显式温㊁湿度计,在测量时,都应避免阳光直射和远离空调出气口㊂图2 机房常用的温㊁湿度计检查放映机房温㊁湿度时,应满足10ħ~30ħ,湿度<85%,这实际上是设备运行时的要求㊂若有些机房同时装有激光光源放映机,建议机房温度宜控制在10ħ~26ħ,湿度应控制在小于60%,并以此为检测依据㊂寒来暑往,秋去春来㊂在日常放映中,机房温㊁湿度难免会伴随季节交替出现明显变化㊂若不加以控制,就会出现相应报错㊂当机房环境温度超高时,运行中的放映机常会报出 5281:a m b i e n t -t e m p e r a t u r e h i gh (周围环境-温度偏高) 预警信息,此时尾部状态指示灯(以下简称尾灯)会变成黄色,但光源仍会发光㊂当机房温度过高时,放映机会报出 5280:a m b i e n t -t e m p e r a t u r e t o o h i gh (周围环境-温度过高)报错信息,此时尾灯会由黄色转为红色,光源熄灭,不能继续放映㊂这是因为设备自身具有保护功能,当温度到达一定程度,为避免对内部部件造成损坏,风扇控制板会叫停灯电源,迫使氙灯紧急情况下熄灭㊂当机房温度过低,若低于10ħ,会弹出5293 5303 5343 的 蓝㊁绿㊁红D M D 芯片温度过低 告警信息,此时,不宜即刻点灯,因光源发光照射D M D 芯片会使其经受冷热骤变,造成损坏的可能㊂当机房湿度过高时,应注意设备内容易产生水珠,最好先对设备进行全面检查,打开设备外盖板,引擎仓盖板,拔出板卡㊁镜头进行查看㊂若发现设备金属框架或电路板卡上存有水珠,应进行售后报修,按照售后人员指示,进行设备部件除湿处理,或工程师现场解决㊂另外,影院电工还应对设备电路进行检查㊂若机房频繁出现此种情况,建议加装除湿设备㊂当机房湿度过低,容易产生静电㊂不仅放映人员触摸金属门把手等物,会感到触电一般㊂在拔插设备电路板卡时,如不佩带防静电手环,会造成板卡芯片损坏㊂另外,静电容易使放映镜头或放映玻璃等表面吸附粉尘,造成银幕亮度降低,图像清晰度变差等情况,对此建议加装加湿设备㊂3清洁空气滤网金属过滤网具有阻力低㊁可反复清洗,防尘效果好,使用寿命长等特点,广泛应用于放映设备进风口处㊂根据D P 2K -20C 放映机结构特点,该机型共装有三块金属滤网㊂分别装在放映机正面进风口处㊁底面进风口处和顶部进风口处㊂如图3中(a)(b )(c)所示㊂图3 D P 2K -20C 过滤网安装位置在日常放映中,漂浮在机房空气中的粉尘微粒会随着设备进风口处的风扇,吸附在滤网外表面㊂随着设备运行时间持续,积聚在滤网外表面的粉尘也会越积越多㊂由于设备上的进风口,主要是为电路板卡上的电子元器件,光引擎上的D M D芯片㊁导光柱㊁冷却块,以及光路中的镜片和灯箱内的反光镜和氙灯进行散热㊂一旦入口受堵,就会造成内部热量堆积,势必会影响到部件的正常工作,所以要定期对其进行清理㊂清洁时,不要选择高压气泵吹机器内部,可选择适当工具清洁㊂可使用吸尘器和毛刷进行清洁,也可用清水冲洗,用清水冲洗后,应确保充分晒干再使用㊂对于附有油污较难清洁的金属滤尘网,可浸泡在每升桶装水和30克碳酸钠比例的溶液中㊂一次可浸泡30分钟至60分钟,此时油脂应水解,再使用柔软毛刷擦净,若仍有油脂存在,可适当延长浸泡时间反复清理㊂4清洁镜头清洁镜头时,用专用镜头布㊁吹刷专业工具清洁,不要用强烈溶剂㊂需要先将镜头取下,镜头拆卸的方法是:在设备断电关机状态下,先装好镜头前盖,防止拆卸过程中手指不小心触摸到镜头表面并留下指纹㊂卸下时,注意用一只手托住镜头,然后另一只手握住镜头下端锁把手,向左滑动解锁,如图4中(a)所示;然后双手握住镜头,轻轻拉出,如图4中(b)所示㊂图4镜头拆卸方法清洁镜头内外表面时,为尽量避免对光学涂层造成损坏或在镜头表面产生划痕,建议先使用镜头吹刷除去镜头表面灰尘㊂然后再使用随镜头配带的干净T o r a y s e e T M清洁布进行擦拭㊂擦拭时,应由里向外顺时针或逆时针擦拭㊂如果在清洁镜头时发现清洁布有污渍,此时需更换清洁布㊂若镜头污渍难以清除,可使用镜头清洁剂,如:C a r l Z e i s s清洁剂㊁P u r a s o l O p t i c a l清洁剂或任意水性镜头清洁剂进行清洁㊂擦拭时镜头清洁液不宜蘸过多,并尽量减少擦拭次数以保护光学涂层不被过多擦拭而磨损㊂应留意:仔细执行一次擦拭灰尘的操作比执行10次轻拭操作的效果更好㊂另外,若T o r a y s e e T M清洁布已难以找到,可使用任意超细纤维镜头清洁布替代㊂在擦拭时,任何时候都不要使用沾有粉尘颗粒的清洁布㊂图5棱镜出光口清洁好镜头后,可顺便使用镜头清洁布,对镜头内棱镜出光口进行测试,如图5所示㊂清洁时,需先在设备待机时,将光闸打开,再关闭放映机㊂若放映机关闭时,光闸处于闭合状态,应将放映机打开,并打开光闸后关机,图6镜头轴位置图7镜头对准位置和锁定方向切不可手动扳动光闸,这样容易造成光闸齿轮坏损,损坏后会自然垂落,光闸始终处于闭合状态,造成设备故障㊂设备都清洁好后,将镜头装好㊂安装方法:装好镜头前盖,确保镜头下端锁把手位于左侧,双手托住镜头,确保镜头架位于在轴位置(即水平居中且垂直居中的位置),如图6所示㊂然后对准镜头电源插头(图7中数字2所示部位)和校准引脚(图7中数字3所示部位),轻轻插入镜头,一只手托住镜头,另一只手将镜头锁把手向右滑动锁紧镜头,如图7中数字1所示㊂锁好镜头后,双手握住镜头轻轻摇动,以此来检验镜头是否已安装紧固,并在设备开机后,进行镜头引导和画面调试操作㊂镜头最好的保养方法是减少机房粉尘含量,避免机房空气干燥产生静电,平时使用中注意防尘㊁防油污㊁防磕碰㊁防划伤㊂5清洁放映窗玻璃放映窗玻璃具有反射小㊁透光率高的特点㊂清洁时,可使用镜头吹刷清除表面灰尘,当油污或灰尘不易清除时,可使用脱脂棉或脱脂纱布蘸无水酒精(根据光学玻璃材质,具体可询问光学玻璃厂家)从左至右或从右至左擦拭,不得来回乱擦㊂每次擦拭时应确保使用的脱脂棉或脱脂纱布擦拭面洁净㊂图8 测试图按键6播放测试片内容并检查影像完成以上维护保养后,需要播放影片测试检查,避免因操作不当而造成正常放映事宜的延误㊂检查时,通常是开启放映风机,取下镜头盖,打开放映机,点亮光源,打开光闸,分别选择常用的宽银幕通道和遮幅通道,在c o mm u n i c a t o r 中点击测试图,然后在 测试图快捷键 项选择第一个测试图,如图8所示㊂分别查看选择宽银幕和遮幅通道时,测试图颜色是否正常㊂若颜色存在异常,可分别点击下方的红㊁绿㊁蓝测试图按键,查看哪一种颜色存在问题,确定好后,拨打厂商售后电话进行咨询指导排查㊂需要注意的是,因维护保养时插拔过镜头,所以无论宽银幕画面和遮幅画面是否与银幕匹配,都应重新进行镜头引导操作㊂方法为:使用管理员账号 s t ,密码 d e -f a u l t 登录㊂登录后点击 高级 镜头参数 ,查看所选镜头是否与镜头上标记的一致,如图9所示㊂图9 镜头参数若标记不一致,点击 更改 选择正确参数㊂然后点击下方的 镜头引导并返回 下的启动键,便执行了镜头引导操作㊂在选择镜头参数时,应以选择订货号为准㊂若找不到订货号,在选择投射比时,应注意镜头的品牌和类型㊂如果投射比相同,但镜头品牌或类型不同,执行镜头引导时,会出现启动失败或放映画面放大㊁缩小无法变化等情况㊂镜头引导后,如果投射画面无论是宽银幕还是遮幅,尺寸均匹配,则无需进行画面调整,否则需进行调试㊂方法为:先根据银幕类型选择最大画面进行调试㊂假设银幕类型为等高幕,最大画面为宽银幕㊂点击 配置 镜头 L e n s s e t t i n gs ,在弹出的 镜头设置 选项中进行调整,如图10所示㊂通过镜头位移调整画面的上㊁下㊁左㊁右位置,通过变焦调整画面的放大和缩小,通过镜头聚焦调整画面的清晰度㊂可根据调试情况选择右侧的测试图样式进行调整㊂调整好后,投射在银幕上的画面比例应适当,点击保存㊂图10 镜头设置然后选择 银幕 遮框 ,根据银幕进行适当修剪,如图11所示㊂图11 遮框选项板调整好宽银幕画面后,再用同样方法进行遮幅画面的镜头调试和银幕调试,并保存㊂最后,在 配置 MA R C O 设置 点击使用的通道,点击 编辑 按钮㊂查看 激活L E N S 文件和 激活S C R E E N 文件 选项,调用的文件是否为刚制作好的,如图12所示㊂对于放映画面的亮度要求,D C I 规范的校准白亮度(中心)2D 应为14ʃ3f L ,3D 应为7ʃ2f L ㊂因测量时,一般应使用色度计,因其价格较高,影院一般仅具备照度计㊂可通过厂商提供的方法,测量银幕前的照度值,再通过计算得到银幕亮度值㊂公式:B s =(L s /10.764)ˑβ(1) B S 银幕亮度,单位:f L 英尺朗伯;L s 银幕照度,单位:L u x 勒克斯;β银幕反射系数㊂这种方法可较准确估算2D 亮度㊂测量时,先将3D 偏振片移开,启动放映机,点亮光源,打出白色测试图,其间,可调节灯箱三轴,使放映机光输出效果更佳,然后将照度计放于银幕前㊂一般情况下,因影厅银幕中心较高,常将照度计置于银幕垂直中线下边缘位置㊂然后测量出照度值,再除以80%(D C I 规范亮度与均匀度角和边应为75%~90%,80%为估算时大概取值),即可估算出银幕中心照度值,然后通过上面公式算出银幕中心白亮度值㊂图12 查看并调用镜头和文件的选项方法不过,在估算3D 亮度时,因测量的是反射光,使用此公式可能会有很大偏差㊂所以建议设备在进行巡检或光路清洁时,应由工程师做好校准光输出并做好L S C 文件,这样对日后设备亮度估算更接近实际值㊂都完成后,播放服务器内不同制式的测试片或影片,检查设备是否能正常运行㊂7结语A 类维护保养操作,一是通过每月机房温湿度检查,预防设备因过热而出现的光源熄灭和部件损坏情况发生,或者在低温下运行,导致D M D 芯片接受强光照射时存在损坏的可能性;二是通过每月除尘,即保持原有银幕亮度又防范粉尘聚积并向设备内部入侵,造成设备散热不良㊁光学部件污染和损坏㊂所以,影院放映人员应严格按照设备厂商要求,根据具体机型,认真执行每项操作㊂。

一、Scheimpflug adjustmentDP100/DP90的镜头支架有两个水平、垂直的偏心调整机构，目的是使画面四个角的聚焦达到最佳的效果。

（一般放映机不在中轴线垂直位置安装时，才需要该调整）调整步骤：1、选择“Focus”测试图案输出；2、松开锁定螺丝（A1 & B1）；3、调整水平B机构，使画面上下聚焦一致；4、调整垂直A机构，使画面左右聚焦一致；5、调整完毕，拧紧锁定螺丝（A1 & B1）。

二、Convergence adjustment以蓝色图案为参考，调整红、绿图案向蓝色图案汇聚。

调整步骤：1、选择“Blue/Red Convergence”测试图案；2、参照下图调整，使红色图案向蓝色汇聚；3、重新选择“Blue/Green”测试图案；4、参照下图调整，使绿色图案向蓝色图案汇聚。

三、Max lightoutput更换Cold mirror及更换DMD引擎之后，需要进行该调整。

（注意，该调整之后，一般情况之下还要对DMD引擎光路进行调整）调整前，准备工作：1、先调整氙灯X-Y-Z，使其达到最大光输出；2、松开上图1，2，3的锁定螺丝；3、选择“全白”测试图案输出；4、将一个照度计固定在屏幕中心。

调整步骤：1、调整2达到最大光输出（从照度计度数，下同）；2、调整3达到最大光输出；3、重复步骤1&2，使最大光输出；4、记下当前最大光输出的数据；5、逆时钟旋转1一圈；6、重复步骤1 4；7、如果数据增大，转到步骤5 7；如果数据减小，转到步骤8；8、顺时钟旋转1一圈；9、步骤1 4；重复10、如果数据比之前增大，返回步骤8 10；如果数据减小，转到步骤11；如果数据相当，那么当前值最是最多光输出，到此结束；11、转到步骤5 6。

四、Uniformaty调整光到屏幕的均匀性，保证左右两边的亮度相当。

调整前，先固定两个照度计在屏幕的两侧（取屏幕宽5％左右的边缘）。

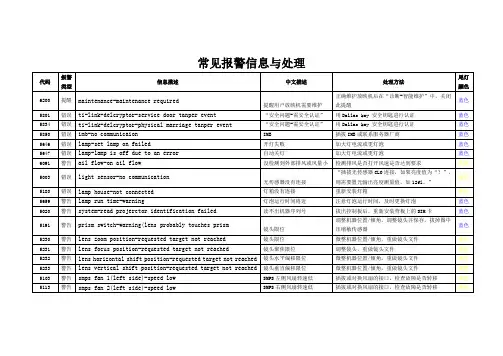

常见报警信息与处理DP1200、1500、2000、3000、xxC、xxB系列放映机快速启动指南-操作人员镜头操作注意事项警告：镜头清洁操作，注意先使用吹刷去除表面灰尘，使用不掉毛的擦镜头，从内向外擦拭，不要用强烈溶剂，禁止使用气泵吹操作注意事项：为了保证放映质量，应该经常检查画面的聚焦和不同画面格式一幕框的匹配在某个macro设置通道下（你需要调试图像的通道），点击触摸屏（软件）导航菜单的配置→镜头。

（1）“激活LENS file”下方的文件名就是你现在调整通道的LENS文件，准确几下该文件名（分清大小写），该文件名在对镜头调试后会消失，镜头调试完后需要保存到该文件。

点击“lens setting”，顺序（1）（2），即可根据屏幕的大小对镜头进行调试，必要时借助右边的测试图形，调整位移、变焦、聚焦，完成后点击“关闭”。

点击“保存”后会出现弹出的文件列表，找到刚才几下的文件名，保存，这时候刚才的调整结果就保存在下来了。

故障判断：问题一：图像不清晰1.进入镜头调整菜单，打出测试图，调整镜头聚焦2.如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持问题二：图像大小与银屏不匹配1、进入镜头调整菜单，打出测试图，调整镜头聚焦2、如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持问题三：镜头无法到位黄灯报警1、出现镜头偏移到限位位置或到不了设置，会报警，图像与屏幕也对不齐，这时就需要挪动机器的位置，找到一个合适的余量。

2、镜头跑位时，需要进入镜头调整菜单打出测试图，调整镜头位移。

3、如不好，联系影院技师或打巴可公司拂去热线，寻求技术支持更换新氙灯、清洁灯箱操作注意事项警告：操作时应佩戴上防护手防护面罩。

操作时请提前准备就等的防爆防护包装。

操作注意事项：一、取出灯箱1、使用一字改锥打开外壳的两颗快锁螺钉2、使用一字改锥一次松开灯箱的三颗固定螺钉3、双手握住上下把手，平行向外拉出灯箱，平放在台面上二、取出氙灯1、应佩戴防护用具2、使用5mm内六角，松开阴极Z轴出螺钉3、拆下灯箱侧面网状侧板4、右手从侧面伸进灯箱内持灯，左手拆下圆形UV镜阳极支架及阳极白色圆柱型座5、左手平行取出氙灯，放置先准备好的包装内，放置安全三、清洁全部灯箱要点按照有外到内的顺序清洁灯箱1、应使用无尘布清洁灯箱的反光镜、UV镜，过程应避免手指触碰到镜子表面2、检查Z轴内的球型转轴是否可以转动，如不能转动应使用工具恢复其润滑使之可以转动3、清洁固定灯阴阳极的固定螺柱及螺母四、安装氙灯阳极（白色）、阴极（黄铜）连接器、适配器重点1、安装灯阳极（小辫）的适配器，注意螺母与圆柱之间的距离为2-3扣，扭力9Nm2、检查灯阴极的螺母及螺口是否紧固，同样之间的距离为2-3扣，扭力9Nm3、安装灯阴极黄铜色适配器扭力2.5Nm五、安装固定氙灯1、右手持灯送进灯箱，右手从侧面辅助，并安装上UV镜面板2、使用5MM内六角，扭力2.5Nm固定氙灯阴极适配器螺钉；阴极、阳极连接器应正确安放到凹槽内。

镜头调整镜头跑位与限位调整1．重新安装镜头，确保镜头是否安装到位，重新拔插影院控制板，放映机右侧第四块板卡（带有网口）。

一代机需要插拔板卡箱。

镜头下面有一可左右拨动的金属杆，拨到一头是锁紧镜头，另一头是卸下镜头。

2．看镜头的光是否从镜头中间打出。

尽量从镜头中间打出，如果不是，使用镜头位移，使光从镜头中间打出，避免镜头调整到达极限。

3．重新调整镜头文件。

使镜头打满整个银幕。

1）登陆高级用户2）输入用户名：st 密码：default3）选择：配置---镜头----lens seting，弹出下面对话框，重新调整镜头，打满整个屏幕。

4）点击：关闭。

注：镜头位移：图像上下左右移动；镜头变焦：图像放大和缩小；镜头聚焦：图像的虚实度。

B系列机器调整聚焦需要时间比较长，按住3-5分钟有变化也正常。

5）点击：保存，这时候会弹出一个保存的路径，选择Flat（遮幅）或者score（宽银幕）6）然后进入：配置—MARCO设置，点击此通道的编辑按钮，重新选择镜头文件，然后点击“保存”，如下图：4．如果，银幕上面或者下面超出银幕边缘，需要调整遮框，调整遮框步骤，先择：配置---银幕---遮框，选中红色圆点，这时候选中的圆点颜色会变深，点击右侧上下左右方向键，选中的圆点会上下运动，可做遮框设置，保存，和做镜头文件相同。

注意：总复位按钮，是将遮框全部复位，没有遮框。

成原始的分辨率。

5．设置完成后，需要重新选择保存的文件，配置—MARCO设置，点击此通道的编辑按钮，重新选择保存的遮框文件，点击保存，如图：5．镜头引导与归为选择：安装—高级—镜头参数，如图：会弹出下图对话窗口：查看镜头上面的备件号“R******”需要与镜头栏里面的备件号码一致，若不一致，需要点击“更改”，选择一致的镜头备件号码。

然后点击“启动”按钮。

这时候你会看到镜头自己在调整。

这个时间需要等待几分钟，等待镜头不动，触摸屏显示完成。

这个时候说明已经完成镜头引导与归为操作。
