汽机培训资料汽机培训资料由于本公司⼈员流动率⽐较⼤，往往⼀年都要培训⼏⼗号⼈，特制订本培训内容以供新员⼯学习参考，本培训教材原理部分均是引⽤多本热⼒发电⼚书籍，操作部分为⾃⼰编写，如有错误地⽅请⼤家多多指教。
经过多次的实践，证明本培训教材确实适合新员⼯培训，特别是刚⾛出校门的学员。
⽬录第⼀章汽机理论基础知识⼀. 汽机专业基础知识⼆. 汽轮机本体知识三. 汽轮机的辅助设备四. 汽轮机的运⾏知识介绍第⼆章汽机⼯段操作第⼀节辅机启停的操作步骤(⼀) 减温减压装置的投⼊步骤(⼆) 调速给⽔泵的启动、停⽌(三) 给⽔泵的启动、停⽌、切换(四) 凝结⽔泵的启动、停⽌、切换(五) 凝汽器的半侧停运及恢复(六) ⽔环真空泵的启动、停⽌、切换(七) 低加的解列与投⽤(⼋) ⾼加的解列与投⽤(九) 冷油器的切换第⼆节汽轮机的启动与停⽌（⼀）冷态启动与热态启动（⼆）停机第三章汽机本体的试验步骤⼀. OPC超速实验⼆. 真空严密性实验三. 注油实验四. 电超速实验五. 主汽门活动实验六. 调门活动性实验七. 机械超速实验第四章事故处理第⼀节典型事故的现象及其处理（⼀）真空下降的原因有哪些? （⼆）凝汽器⽔位升⾼的原因有哪些? （三）循环⽔中断（四）油系统漏油（五）油泵故障（六）⽔冲击（七）轴向位移增⼤（⼋）超速（九）⼚⽤电中断（⼗）发电机着⽕（⼗⼀）差胀、绝对膨胀异常第⼆节CC60/8.83/3.73-1.27汽轮机组重⼤事故的处理过程（⼀）4.26真空低停机事故（⼆）4.29转速探头失效事故（三）5.4后汽缸满⽔事故（四）5.5差胀⼤停机事故（五）6.29⼚⽤电中断事故（六）7.20低真空重⼤事故报告（七）8.26停机事故（⼋）9.6低真空停机事故报告（⼗）9.29降负荷事故（九）9.20轴加满⽔事故第五章联锁第⼀节联锁图表第⼆节联锁保护整定值第六章岗位安规第⼀节防⽌⽕灾事故的发⽣第⼆节防⽌误操作事故的放⽣第三节防⽌压⼒容器爆破事故第四节防⽌汽机超速和轴系断裂事故。
MSR一. 系统简介1系统功能汽水分离再热系统对于汽轮机的良好运行具有相当重要的意义。
由于核电站的二回路蒸汽参数相对较低，在高压缸出口处蒸汽湿度较大（额定工况下大约15.17~15.5％），如果这样的蒸汽直接去低压缸，在低压缸的末级叶片处的湿度将达到足够对叶片产生剧烈破坏的程度，而且大大地降低了汽轮机的效率。
汽水分离再热系统对汽轮机高压缸的排汽进行除湿并加热至250ºC，使高压缸出口的湿蒸汽转变为过热蒸汽，从而提高低压缸末级叶片处的蒸汽湿度，也提高了汽轮机的效率。
2系统组成汽水分离再热系统是由几个部分组成的，即：提供再热器热源的加热蒸汽管道部分、进行蒸汽除湿的汽水分离部分、对除湿后的蒸汽进行加热的再热部分、加热蒸汽冷凝水收集系统、分离水收集系统、防止超压的应急排汽系统以及相关的仪控系统。
整个系统的主要设备包括有：加热蒸汽的调节阀LBB00AA240；4台汽水分离再热器LBJ10,20,30,40AT001；1个加热蒸汽凝结水收集箱LCS50BB001；1台凝结水排出泵（水轮驱动泵КГТН）LCS50AP001 ；1个分离水收集箱；3台分离水排出泵LCT51,52,53AP001；应急排汽阀LBJ11/21/31/41AA412。
在田湾核电站的汽机厂房内，4台汽水分离再热器布置在汽轮机两侧，1、3号在西侧（1号在第8列，3号在第5列），2、4号在东侧（加热蒸汽凝结水收集箱布置在高压缸的正下方，底座标高为0米。
凝结水排出泵КГТН布置在－4.9m层，厂房东侧第8、9列之间。
分离水收集箱布置在－4.9m层，处于D、E两行，6、7两列之间。
分离水排出泵位于－4.9m层，F、G两行，第6列。
二. 系统主要设备介绍1 汽水分离再热器LBJ10,20,30,40AT001汽水分离再热器的型号为СПП-1000-1，垂直布置，圆柱外形，下部为汽水分离器，上部为蒸汽再热器。
汽水分离再热器的高度为13800mm，直径为4072/4200mm，质量为152000kg。
大型火力发电厂汽轮机知识资料培训(一)在现代社会，几乎所有领域都使用了电力，而大型火力发电厂则是国家电力供应的主要来源之一。
而其中关键的部件——汽轮机，也是电力发电的基本装置之一。
但是对于很多人来说，对于汽轮机知识的了解是比较少的，故而需要进行知识资料培训。
1. 汽轮机的基本原理汽轮机是通过流体能的转化来产生动力的主要设备之一。
它具有很多的特点，其中最主要的就是它可以利用冷凝水进行再循环，从而大大提高汽轮机的效率。
同时汽轮机在输出动力时会经历不同的温度、压力和流速所导致的变化，所以在设计时需要考虑到以上因素的影响，才能使得汽轮机具有更高的效率和更长的寿命。
2. 汽轮机的结构与工作原理大型火力发电厂的汽轮机可以分为低压汽轮机、中压汽轮机和高压汽轮机，因为它们各自需要运作在不同的工作条件下，才能更好地发挥其功效。
其中，高压汽轮机是汽轮机中最重要的部分，因为它的出口压力可以达到600多磅，是整个系统最重要的代表。
3. 汽轮机的运行方式一般来说，汽轮机的运行方式可以分为三种：并流式汽轮机、倒流式汽轮机和混流式汽轮机。
并流式汽轮机是利用燃气高速流过每一个叶子，从而产生动力的一种方式。
倒流式汽轮机则利用叶轮的转动产生一个旋转的压力区域，从而产生动能。
而混流式汽轮机则和以上两种不同，它会以不同的形态产生旋转和推力，产生一个旋转动能。
4. 实用运行案例对于大型火力发电厂来说，汽轮机是最重要的组成部分之一，它对于电力的输出效率、运行稳定以及发电机的寿命都有着重要的影响，因此培训中需要进行一些实用的运行案例来直观地演示汽轮机在实际应用中的准确性和重要性。
例如，可以演示在不同工况下，汽轮机对于输出电力的贡献以及维护工作的具体措施。
总之，在大型火力发电厂的汽轮机知识资料培训中，需要系统地介绍汽轮机的基本原理、结构和工作原理，并将其与实际生产的需求相结合，并且实际演示汽轮机的运行方法和运行案例，确保培训的可操作性和实用性。
电厂全能值班员考试：发电厂汽机专业知识试题1、判断题（江南博哥）一般冷油器的水侧压力高于油侧压力。
答案：错2、判断题冷油器运行中水侧压力应大于油侧压力，以确保油不会泄漏。
答案：错3、判断题水蒸汽的形成经过五种状态的变化，即未饱和水、饱和水、湿饱和蒸汽、干饱和蒸汽和过热蒸汽。
答案：对4、判断题汽轮机进汽方式有节流调节、喷嘴调节等。
答案：对5、判断题主油泵供给调节及润滑油系统用油，要求其扬程－流量特性较陡。
答案：错6、判断题当除氧给水中含氧量增大时，可开大除氧器的排汽阀门来降低含氧量。
答案：对7、判断题自动主汽门是一种自动闭锁装置，对它的要求是：动作迅速、关闭严密。
答案：对8、填空题连接汽轮机和发电机转子一般采用（）联轴器。
答案：半扰性9、判断题主蒸汽管的管壁温度测点设在汽轮机的主汽门前的主汽管道上。
答案：对10、判断题单位时间内通过固体壁面的热量与壁的两表面温度差和壁面面积成正比，与壁厚度成反比。
答案：对11、填空题高压汽缸结合面出现间隙时有四种处理方法（）。
答案：研刮结合面、喷涂或涂渡修补结合面、补焊结合面、抹高温涂料12、判断题对于大型机组而言，自冷态启动进行超速试验，应按制造厂规定进行。
一般在带负荷25～30%额定负荷；连续运行1～2小时后进行。
答案：错13、问答题水泵在调换盘根后为何要试开？答案：为了观察盘根是否太紧或太松。
太紧盘根会发烫，太松盘根会漏水。
所以在水泵调换盘根后应试开。
14、填空题滑参数停机时，严禁做汽轮机（）。
答案：超速试验15、判断题汽轮机装有低油压保护装置，它的作用是：当润滑油压降低时，根据油压降低程度依次自动的启动润滑油泵，跳机，发出报警信号和停止盘车。
答案：错16、判断题为了防止发电机轴电流造成的电化学腐蚀，汽轮机各轴承应稳固接地。
答案：错17、填空题投入高压加热器汽侧时，要按压力从低到高逐个投入，以防（）。
答案：汽水冲击18、填空题危急保安器充油动作转速应（）r/min。
电厂汽机运行小常识范文一、前言电厂汽机是电厂中最重要、最核心的设备之一。
它的运行状态直接影响着电厂的发电效率和安全性。
因此，了解电厂汽机的运行常识对于电厂的工作人员来说是非常重要的。
下面我们将介绍一些关于电厂汽机运行的小常识，以帮助大家更好地了解电厂汽机的运行原理和注意事项。
二、电厂汽机的组成电厂汽机主要由以下几个组成部分组成：1. 燃气系统：包括燃气供应系统和燃气燃烧系统，负责提供汽机运行所需要的燃料。
2. 蒸汽系统：包括锅炉、汽轮机和凝汽器等设备，通过热力转换将燃料燃烧产生的热能转化为机械能，并输出电能。
3. 水处理系统：负责为蒸汽系统提供所需要的用水，并对水进行处理，以保证锅炉和凝汽器的正常运行。
4. 发电系统：包括发电机和变压器等设备，将汽轮机输出的机械能转化为电能。
5. 辅助设备：包括风机、泵站、冷却塔等设备，用于辅助汽机运行和维护。
三、电厂汽机的运行原理电厂汽机的运行原理是将燃料燃烧产生的热能转化为机械能，并输出电能。
其主要步骤如下：1. 燃气系统将燃料供应给燃气燃烧系统，经过燃烧后产生高温高压的燃气。
2. 燃气燃烧系统将燃气引入锅炉中，与锅炉内的水进行热交换，使水蒸发生成高温高压蒸汽。
3. 高温高压蒸汽进入汽轮机，推动汽轮机转动，将热能转化为机械能。
4. 机械能经过发电系统转化为电能，输出给电网。
5. 凝汽器将汽轮机排出的低温低压蒸汽冷凝成水，供给锅炉回用。
四、电厂汽机的运行注意事项1. 定期检查和维护：定期对电厂汽机进行检查和维护，确保其正常运行。
特别是对于一些关键部件，如锅炉、汽轮机等，需要进行更加细致和全面的检查。
2. 熟悉操作规程：操作人员需要熟悉电厂汽机的操作规程，并按照规程进行操作。
任何违反规程的行为都可能导致电厂汽机的故障和事故。
3. 注意安全问题：电厂汽机运行时存在一些安全隐患，如高温高压蒸汽的爆炸危险、燃气燃烧产生的有毒气体等。
操作人员需要时刻注意安全问题，并采取相应的防护措施。
电厂汽机运行小常识电厂汽机是指由汽轮机驱动发电机发电的一种设备。
汽机运行的小常识包括以下几个方面：1. 汽机的基本原理：汽机是利用燃烧燃料产生高温高压蒸汽，然后通过蒸汽驱动涡轮转动，最终带动发电机发电。
汽机的工作原理类似于汽车的发动机，通过燃烧产生的高压气体驱动活塞运动。
2. 汽机的组成：汽机主要由燃料供应系统、燃烧系统、蒸汽循环系统、涡轮机组和辅助设备等组成。
燃料供应系统负责将燃料输送到燃烧系统；燃烧系统将燃料与空气混合燃烧产生高温高压燃气；蒸汽循环系统负责将液态水加热转化为高温高压蒸汽；涡轮机组将蒸汽的能量转化为机械能；辅助设备包括冷却水系统、通风系统、控制系统等。
3. 汽机的运行参数：汽机的运行参数包括负荷、转速、热效率和发电效率等。
负荷是指汽机实际输出的功率，通常以百分比表示；转速是指汽机转子每分钟的旋转次数，通常以转/分钟表示；热效率是指汽机从燃料中提取的能量占总能量的比例；发电效率是指汽机从燃料中提取的能量占输入燃料的能量的比例。
4. 汽机的启动过程：汽机的启动过程需要经历预热、点火、加热和增压等阶段。
预热阶段是指将汽机的各组件预热至工作温度；点火阶段是指点火器将燃料点火引燃；加热阶段是指燃料在点火后燃烧产生的高温燃气将汽机组件加热至工作温度；增压阶段是指涡轮机组开始旋转产生动力。
5. 汽机的运行控制：汽机的运行需要进行严密的控制，以确保其正常运行和安全性。
控制系统通常包括压力控制、温度控制、转速控制和保护控制等。
压力控制是指控制蒸汽和冷却水的压力在合理范围内；温度控制是指控制蒸汽和冷却水的温度在合理范围内；转速控制是指控制涡轮转子的转速在合理范围内；保护控制是指在发生故障或异常情况时采取保护措施。
以上是关于电厂汽机运行的一些小常识，希望对您有所帮助。
如有其他问题，请随时提问。
发电厂汽机运行基础知识技术问答题1．什么叫工质？火力发电厂采用什么作为工质？工质是热机中热能转变为机械能的一种媒介物质（如燃气、蒸汽等），依靠它在热机中的状态变化（如膨胀）才能获得功。
为了在工质膨胀中获得较多的功，工质应具有良好的膨胀性。
在热机的不断工作中，为了方便工质流入与排出，还要求工质具有良好的流动性。
因此，在物质的固、液、气三态中，气态物质是较为理想的工质。
目前火力发电厂主要以水蒸气作为工质。
2. 何谓工质的状态参数？常用的状态参数有几个？基本状态参数有几个？描述工质状态特性的物理量称为状态参数。
常用的工质状态参数有温度、压力、比容、焓熵、内能等，基本状态参数有温度、压力、比容。
3．什么叫绝对压力、表压力？容器内工质本身的实际压力称为绝对压力用符号Pa表示。
工质的绝对压力与大气压力的差值为表压力，用符号Pg表示。
因此，表压力就是我们用表计测量所得的压力，大气压力用符号P atm表示。
绝对压力与表压力之间的关系为：Pa＝Pg+P atm 或Pg＝Pa－P atm4. 什么叫真空和真空度？当容器中的压力低于大气压力时，把低于大气压力的部分叫真空。
用符号“Pv”表示。
其关系式为：Pv＝P atm－Pa发电厂有时用百分数表示真空值的大小，称为真空度。
真空度是真空值和大气压力比值的百分数，即：完全真空时真空度为100％，若工质的绝对压力与大气压力相等时，真空度为零。
5．什么叫比容和密度？单位质量的物质所占有的容积称为比容。
比容的倒数，即单位容积所具有的质量，称为密度。
6．什么叫比热容？影响比热容的主要因素有哪些？单位数量（质量或容积）的物质温度升高（或降低）1℃所吸收（或放出）的热量，称为气体的单位热容量，简称为气体的比热容。
比热容表示单位数量的物质容纳或贮存热量的能力。
物质的质量比热容符号为C，单位为KJ／（Kg·℃）。
影响比热容的主要因素有温度和加热条件，一般说来，随着温度的升高，物质比热容的数值也增大；定压加热的比热容大于定容加热的比热容。
电厂汽轮机的知识点总结介绍：汽轮机是一种热力机械，是利用水蒸气或其他工质的热能转化为机械能的装置。
它是一种常见的发电设备，被广泛应用于火电、核电和其它能源发电厂。
本文将从汽轮机的工作原理、结构组成、运行特点以及发展趋势等方面进行详细的介绍。
一、汽轮机的工作原理汽轮机是利用燃烧后的高温高压气体对叶片产生推力，使转子转动，从而将热能转化为机械能的热力机械。
其工作原理可以简单分为三个步骤：1. 蒸汽进汽：燃料燃烧产生高温高压的蒸汽，蒸汽通过管道输送至汽轮机中。
2. 蒸汽冲击叶片：蒸汽通过喷嘴或导流板冲击叶片，产生反作用力推动转子转动。
3. 蒸汽排汽：蒸汽在对叶片产生推力后，通过排汽口排放至凝汽器或空气中。
二、汽轮机的结构组成汽轮机通常由转子、定子、叶片和其它辅助设备组成。
其结构组成可以分为以下几个部分：1. 转子：汽轮机的转子通常由多个圆形叶轮组成，转子转动时，叶片与蒸汽相互作用产生动能。
2. 定子：定子是用来固定叶片的部件，通常包括机壳、轴承座和端盖等。
3. 叶片：叶片是汽轮机的核心部件，根据其工作位置和角度可以分为定转矩叶片、动转矩叶片和导汽叶片等。
4. 辅助设备：包括进汽阀、排汽阀、调速阀、轴承、密封和冷却系统等。
三、汽轮机的运行特点汽轮机作为电力设备，在其运行过程中具有以下一些特点：1. 高效节能：汽轮机具有高效节能的特点，可以将燃料的热能转化为机械能，并输出给发电设备。
2. 运行稳定：汽轮机的运行稳定性比较高，可以根据负荷的大小进行自动调节。
3. 负载响应快：汽轮机的负载响应速度比较快，可以在较短时间内实现从空载到满载的切换。
4. 维护成本高：汽轮机的维护成本相对较高，需要定期进行检修和保养。
四、汽轮机的发展趋势随着电力行业的发展和技术的进步，汽轮机也在不断的进行改进和创新。
其发展趋势主要体现在以下几个方面：1. 提高效率：未来汽轮机将会不断提高热力转化效率和发电效率，以减少燃料消耗和环境污染。

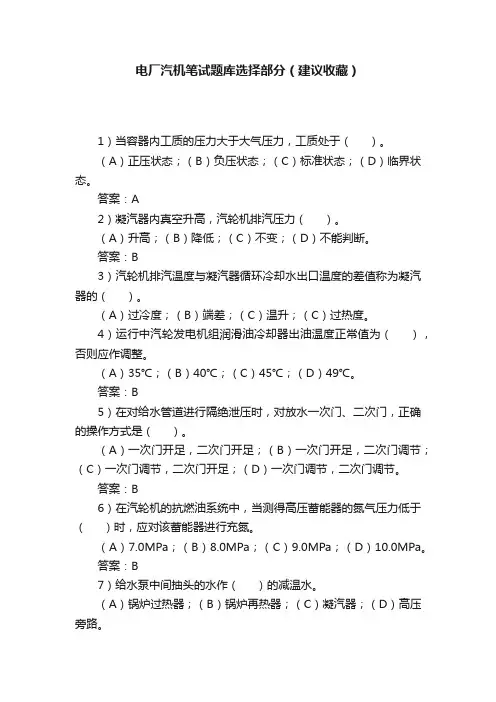

电厂汽机笔试题库选择部分（建议收藏）1）当容器内工质的压力大于大气压力，工质处于（）。
（A）正压状态；（B）负压状态；（C）标准状态；（D）临界状态。
答案：A2）凝汽器内真空升高，汽轮机排汽压力（）。
（A）升高；（B）降低；（C）不变；（D）不能判断。
答案：B3）汽轮机排汽温度与凝汽器循环冷却水出口温度的差值称为凝汽器的（）。
（A）过冷度；（B）端差；（C）温升；（C）过热度。
4）运行中汽轮发电机组润滑油冷却器出油温度正常值为（），否则应作调整。
（A）35℃；（B）40℃；（C）45℃；（D）49℃。
答案：B5）在对给水管道进行隔绝泄压时，对放水一次门、二次门，正确的操作方式是（）。
（A）一次门开足，二次门开足；（B）一次门开足，二次门调节；（C）一次门调节，二次门开足；（D）一次门调节，二次门调节。
答案：B6）在汽轮机的抗燃油系统中，当测得高压蓄能器的氮气压力低于（）时，应对该蓄能器进行充氮。
（A）7.0MPa；（B）8.0MPa；（C）9.0MPa；（D）10.0MPa。
答案：B7）给水泵中间抽头的水作（）的减温水。
（A）锅炉过热器；（B）锅炉再热器；（C）凝汽器；（D）高压旁路。
答案：B8）提高除氧器水箱高度是为了（）。
（A）提高给水泵出力；（B）便于管道及给水泵的布置；（C）提高给水泵的出口压力，防止汽化；（D）保证给水泵的入口压力，防止汽化。
9）汽轮机油箱的作用是（）。
（A）贮油；（B）分离水分；（C）贮油和分离水分；（D）贮油和分离水分、空气、杂质和沉淀物。
答案：D10）汽轮发电机组每生产1kW·h的电能所消耗的热量叫（）。
（A）热耗量；（B）热耗率；（C）热效率；（D）热流量。
答案：B11）汽轮机热态启动时主蒸汽温度应高于高压缸上缸内壁温度（）。
（A）至少20℃；（B）至少30℃；（C）至少40℃；（D）至少50℃。
答案：D12）大容量汽轮机停机从3000r/min打闸时，（）突增的幅度较大。
三、名词解释1.断路器失灵保护：当系统发生故障，故障元件的保护动作而其断路器操作失灵拒绝掉闸时，通过故障元件的保护作用于本变电站相邻断路器掉闸，有条件的还可以利用通道，使远端有关断路器同时掉闸的接线称为断路器失灵保护。
2、三不放过：发生事故应立即进行调查分析。
调查分析事故必须实事求是，尊重科学，严肃认真，要做到事故原因不清楚不放过、，事故责任者和应受教育者没受到教育不放过，没有采取防范措施不放过。
3、励磁涌流：变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流。
4、真空：当容器中的压力低于大气压力时，把低于大气压力的部分叫做真空。
5、重合闸后加速：当线路发生故障后，保护有选择地动作切除故障，重合闸进行一次重合以恢复供电，若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速。
6、异步振荡：发电机因某种原因受到较大的扰动，其功角在0—360°之间周期性地变化，发电机与电网失去同步运行的状态。
在异步振荡时，发电机一会工作在发电机状态，一会工作在电动机状态。
7、汽机速度变动率：汽轮机由满负荷到空负荷时转速的变化量与额定转速比，称为汽轮机的速度变动率。
8、发电厂最低技术出力：火电机组本身技术条件允许的最小生产能力，是指三大主力设备（锅炉、汽机、发电机）能够连续安全稳定运行的最低负荷。
9、电力系统稳定运行：当电力系统受到扰动后，能够自动恢复到原来的运行状态，或凭借控制设备的作用过度到新的稳定状态运行，即所谓电力系统稳定运行。
10、自动重合闸：将因故障跳开后的断路器按需要自动投入的一种自动装置。
11、动力系统：通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统。
12、电力系统：把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
电厂汽机运行小常识电厂汽机是电力工业中常用的发电装置之一，使用涡轮机（如汽轮机）将燃烧产生的高温高压蒸汽能转化为机械能，然后通过发电机将机械能转化为电能。
下面将介绍一些电厂汽机运行的小常识。
一、汽机的组成和工作原理电厂汽机主要由汽轮机和发电机两大部分组成。
汽轮机主要由汽缸、高和低压转子、机械密封系统、自动控制系统等组成。
发电机主要由转子、定子、励磁装置、绝缘系统等组成。
电厂汽机工作原理是通过汽轮机运行，产生高速旋转的转轴，再通过转轴上连接的发电机，将机械能转化为电能。
二、汽轮机的工作过程汽轮机的工作过程可以分为：进汽过程、膨胀过程、排汽过程、再生过程和再压过程。
进汽过程是指蒸汽从锅炉进入汽缸，通过高温和高压对着转子上的叶片进行冲击，带动转子转动；膨胀过程是指进入转子的蒸汽在转子上膨胀，发生体积的增大和压力的减小，从而对转轴施加力矩；排汽过程是指膨胀过程结束后，蒸汽被排出汽缸；再生过程是指蒸汽被进一步加热后再次进入汽缸，以提高蒸汽的平均工作压力；再压过程是指排气蒸汽通过再压装置，将排气蒸汽再次加压，再次进入汽缸工作。
三、汽机的运行控制1. 预热和预膨胀：在运行前需进行预热和预膨胀，以确保汽机、阀门和主汽轮器件处于正确的工作温度和工作状态。
2. 停车和启动：停车时，需要逐渐减低负荷，待负荷为零时，将汽机停车。
启动时，先将汽机带动到低速运行状态，然后逐渐增加负荷，直至达到额定负荷。
3. 调整和稳定：运行中对汽机进行调整和稳定，包括控制蒸汽的温度、压力和流量，保持转速稳定，并进行故障监测和检修。
4. 关键保护：实施关键保护措施，如对过载、低冷却水压力和高蒸汽温度等异常情况进行预警和自动停机。
5. 维护和检修：定期对汽机进行维护和检修，包括清洗、调整和更换部件，保持汽机的正常工作状态和安全运行。
四、汽机的热力特性1. 热耗率：指发电机组每小时消耗的燃料热值和发电的比率，热耗率越低，说明汽机发电效率越高。
2. 热效率：指发电机组发电输出功率与燃料的热值之比，热效率越高，说明汽机的能量利用率越高。
电厂汽轮机基础知识和工艺流程一、汽轮机基础知识。
1.1 什么是汽轮机。
汽轮机啊，简单来说，就是一种把蒸汽的能量转化成机械能的设备。
就像一个大力士，蒸汽就是它的力量源泉。
这汽轮机可不得了，在电厂里那可是核心设备之一呢。
它就像心脏一样，为整个电厂的发电工作提供动力。
1.2 汽轮机的结构。
汽轮机的结构有点复杂，就像一个精密的机器人家族。
它有转子、静子这些部件。
转子就像它的脊梁骨，不停地转动着。
静子呢，就稳稳地待在那儿，为转子的转动提供条件。
还有汽缸，这汽缸就像是汽轮机的房子，把里面的部件都保护起来。
叶片也是关键的部分，就像小翅膀一样，蒸汽冲击着叶片，叶片就带着转子转动起来。
这每一个部件都各司其职，缺了谁都不行，真可谓是“一个萝卜一个坑”。
二、汽轮机的工艺流程。
2.1 蒸汽的产生。
首先得有蒸汽。
在电厂里，水被加热变成蒸汽。
这就像是把水变成了小火箭的燃料。
一般是通过锅炉来加热水的。
锅炉就像一个大熔炉，把水烧得滚烫滚烫的，水就变成了高温高压的蒸汽。
这蒸汽啊，充满了能量，就等着到汽轮机里去大显身手呢。
2.2 蒸汽在汽轮机里的工作过程。
当蒸汽进入汽轮机后，就开始了它的表演。
蒸汽以很高的速度冲击叶片，就像一群小士兵在冲锋陷阵。
叶片被蒸汽推着，带动转子转动起来。
这个过程就像一场接力赛，蒸汽把能量传递给叶片，叶片再传递给转子。
转子越转越快，就像一个飞速旋转的陀螺。
这个时候，蒸汽的能量就逐渐转化成了机械能。
这可是个神奇的过程，就像魔术一样。
2.3 能量的输出与后续利用。
转子转动起来后，就可以把机械能输出去了。
在电厂里，这个机械能会被用来带动发电机发电。
这就像把动力变成了电能这个宝藏。
发电机就像一个魔法盒，把机械能变成了我们日常生活中能用的电。
然后这些电就通过电网输送到千家万户，让我们的灯亮起来，电器转起来。
整个过程一环扣一环，哪一个环节出了问题都不行。
这就要求我们在电厂里要精心维护汽轮机，就像照顾自己的宝贝一样，不能有丝毫的马虎。
1、汽轮机启动时，暖机的目的是什么？A. 提高蒸汽温度B. 使汽缸和转子均匀受热膨胀C. 增加蒸汽流量D. 检验汽轮机性能（答案：B）2、在汽轮机中，哪一部分负责将蒸汽的热能转换为机械能？A. 凝汽器B. 高压缸C. 低压加热器D. 除氧器（答案：B）3、汽轮机轴向位移保护的作用是防止什么？A. 汽轮机超速B. 汽轮机轴承过热C. 汽轮机动静部分摩擦D. 汽轮机进汽量过大（答案：C）4、汽轮机排汽温度过高的原因可能不包括？A. 凝汽器真空降低B. 循环水量减少C. 蒸汽流量增加D. 冷却水温度过低（答案：D）5、汽轮机滑参数停机时，为何要先降负荷再降主汽压？A. 保持汽轮机内部温度稳定B. 防止汽轮机超速C. 便于锅炉操作D. 减少汽轮机热应力（答案：D）6、汽轮机轴承振动增大的原因可能包括？A. 轴承润滑油过多B. 轴承紧力过大C. 轴承座与台板接触不良D. 轴承润滑油温过低（答案：C）7、汽轮机凝汽器的作用是什么？A. 提高蒸汽压力B. 降低蒸汽温度C. 将排汽凝结成水并建立真空D. 增加蒸汽流量（答案：C）8、汽轮机启动过程中，为何要进行低速暖机？A. 检查汽轮机振动情况B. 使汽轮机各部件均匀受热C. 测试汽轮机性能D. 减少汽轮机噪音（答案：B）9、汽轮机超速保护的动作转速应设定为？A. 高于额定转速的10%B. 低于额定转速的10%C. 高于额定转速的10%-12%D. 低于额定转速的20%（答案：C）10、汽轮机运行中，若发现真空下降，应首先检查什么？A. 汽轮机振动情况B. 汽轮机进汽参数C. 凝汽器及真空系统D. 汽轮机轴承温度（答案：C）。
电厂汽轮机基础知识和工艺流程一、汽轮机基础知识。
1.1 啥是汽轮机呢。
汽轮机啊，简单来说，就是一种把蒸汽的能量转化成机械能的设备。
就像一个大力士，把蒸汽的力量给“抓住”，然后变成能让发电机转动的力量。
这汽轮机的构造可不简单，就像一个精密的小世界。
它有好多部件，像转子、静子这些，每个部件都有自己的任务，就像一个团队里的各个成员，缺了谁都不行。
1.2 工作原理。
这汽轮机工作起来啊，就靠着蒸汽的冲力。
蒸汽就像一群着急赶路的小士兵，呼呼地冲向汽轮机的叶片。
这叶片呢，就像一个个小风车，被蒸汽这么一冲啊，就开始转动起来了。
这一转可不得了，就带动着整个转子转起来了。
这个过程就像多米诺骨牌一样，一环扣一环的。
二、工艺流程。
2.1 蒸汽的产生。
首先得有蒸汽啊。
这蒸汽可不是凭空来的，得在锅炉里产生。
就像烧开水一样，不过这锅炉里烧的可不是普通的水，而是经过处理的水。
这水在锅炉里被加热，加热到很高的温度，就变成了蒸汽。
这个过程就像魔术师变魔术一样神奇，水一下子就变成了能让汽轮机转动的蒸汽。
2.2 蒸汽进入汽轮机。
蒸汽产生之后呢，就像运动员听到了起跑的枪声一样，迅速地冲向汽轮机。
这时候的蒸汽可有劲儿了，带着满满的能量。
它们进入汽轮机后，就开始按照预定的路线去冲击叶片。
这就像水流进了水车一样，只不过这里是蒸汽推动汽轮机。
2.3 能量转换与输出。
当蒸汽冲击叶片的时候，就把自己的能量传递给了叶片。
叶片就开始欢快地转动起来了。
这一转啊，就把蒸汽的能量转化成了机械能。
这个机械能可不能浪费啊，它就通过汽轮机的轴传递出去。
就像接力赛一样，把能量传递给下一个环节，也就是发电机。
这发电机就像一个大胃王，把机械能吃进去，然后转化成电能。
2.4 蒸汽的排出。
蒸汽把自己的能量都贡献出来之后呢，就像完成任务的士兵一样，要离开战场了。
这时候的蒸汽已经没有了当初的冲劲，变成了乏汽。
这些乏汽就会被排出去，有的会被回收再利用，这就叫物尽其用，不浪费一点资源。
第一部分1.凝汽器的工作原理是怎样的？凝汽器中的真空的形成主要原因是由于汽轮机的排汽被冷却成凝结水，其容积急剧缩小。
如蒸汽在绝对压力4KPA时蒸汽的体积比水的体积大3万倍。
当排汽凝结成水后，体积就大为缩小，使凝汽器内形成高度真空。
2．凝汽设备由那些设备组成？汽轮机凝汽设备主要由凝汽器，循环水泵，水环真空泵，凝结水泵等组成。
3．凝汽器与汽轮机排汽口是怎样连接的？排汽缸受热膨胀时如何补偿的？凝汽器与排汽口的连接方式有焊接，法兰连接，伸缩节连接三种。
我公司机组为保证连接处的严密性，采用焊接连接。
当用焊接连接时凝汽器下部用弹簧支撑。
排汽缸受热膨胀时，靠支持弹簧的压缩变形来补偿。
4．什么叫凝汽器的冷却倍率？凝结1Kg排汽所需要的冷却水量，被称为冷却倍率。
其数值为进入凝汽器的冷却水量与进入凝汽器的汽轮机排汽量之比。
一般为50~80。
5．什么是凝汽器的经济真空？对于一定的凝汽器，在极限真空内，当蒸汽参数和流量不变时，提高真空使蒸汽在汽轮机中的可用焓降增大，就会相应增加发电机的输出功率。
但是在提高真空的同时，需要向凝汽器多供冷却水，从而增加循环水泵的耗功。
由于凝汽器真空提高，使汽轮机功率增加与循环水泵多耗功的差数为最大时的真空值称为凝汽器的经济真空。
6．高压加热器有那些保护装臵？高压加热器的保护装臵一般有如下几个；水位高报警信号，危机疏水门，给水自动旁路，进汽门、抽汽逆止门联动关闭，汽侧安全门等。
7．轴封加热器的作用是什么？汽轮机采用内泄式轴封系统时，一般设有轴封加热器，用以加热凝结水，回收轴封漏汽，从而减少轴封漏汽及热量损失，并改善车间的环境条件。
随轴封漏汽进入的空气，用轴加风机抽出，从而确保轴封加热器的微真空状态。
这样，各轴封的第一腔室也保持微真空，轴封汽不会外泄。
8．进入锅炉的给水为什么必须经过除氧？这是因为，如果锅炉给水中含有氧气，将会使给水管道、锅炉设备及汽轮机通流部分遭受腐蚀，缩短设备的寿命。
防止腐蚀最有效的方法是除去水中的溶解氧和其它气体，这一过程称为给水的除氧。
电厂汽机基本知识1 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
培训内容：汽轮机概述、机组的构造、
培训要点：
1、火电厂的生产过程及主要系统、辅助系统和设施。
火力发电厂的生产过程概括起来就是：通过高温燃烧把燃料的化学能转换变成热能，从而将水加热成具有一定压力温度的蒸汽；然后利用蒸汽推动汽轮发电机把热能转变成电能。
火力发电厂主要生产过程中主要生产系统为汽水系统、燃烧系统和电力系统。
此外还有供水系统、化学水系统、辅助系统和热工自动化等各种系统和设施。
2、火力发电厂的汽水流程。
火力发电厂的汽水系统由锅炉、汽轮机、凝汽器、给水泵等组成。
水在锅炉中被加热成蒸汽，再经过热器使蒸汽进一步加热后变成过热蒸汽，过热蒸汽通过主蒸汽管道进入汽轮机；过热蒸汽在汽轮机中不断膨胀，高速流动的蒸汽冲动汽轮机叶片，使汽轮机转子转动；汽轮机转子带动发电机转子（同步）旋转，使发电机发电；蒸汽通过汽轮机排入凝汽器并被冷却水冷却凝结成水；凝结水在低压加热器和除氧器中经过加热和除氧后由给水泵打至高压加热器，经高压加热器加热后进入锅炉。
3、热力发电厂中的工质。
能够实现热能和机械能相互转化的媒介物质叫工质。
在热力发电厂中采用水蒸汽作为工质，这是因为水蒸汽具有良好的膨胀性和流动性，并且具有价廉、易得、热力性能稳定、无毒、不易腐蚀等优点。
4、绝对压力、表压力、真空及大气压、真空度。
（1）容器中的真实压力，称为绝对压力；
（2）容器内介质的压力大于大气压力时，压力表上的指示值即容器内的绝对压力减去大气压力的数值，即为表压力；
（3）容器内介质的真实压力低于大气压力的部分，称为真空；
（4）容器内的真空值与当地大气压力之比的百分数称为真空度。
5、热力循环、火力发电厂中常见的几种循环。
答：工质由某一状态开始，经过几个不同的热力过程后，仍然回到原来状态，这样周而复始的工作叫热力循环。
火力发电厂常见的热力循环有：（1）朗肯循环；（2）回热循环；（3）中间再热循环；（4）热电合供循环；（5）蒸汽—燃汽联合循环。
6、汽化
物质从液态变成汽态的过程叫汽化。
它又分为蒸发和沸腾两种形式。
液体表面在任何温度下进行的比较缓慢的汽化现象叫蒸发。
液体表面和内部同时进行的剧烈的汽化现象叫沸腾。
7、汽轮机的分类。
(1)按热力过程的特性分类：
A、凝汽式汽轮机
B、抽汽式汽轮机
C、双抽汽式汽轮机
D、背压式汽轮机（2）按工作原理分类
A、冲动式汽轮机
B、反动式汽轮机
C、冲动、反动联合式汽轮机
（3）按新蒸汽压力分类：
A、低压汽轮机，其新蒸汽压力为—
B、中压汽轮机，其新蒸汽压力为—
C、高压汽轮机，其新蒸汽压力为—
D、超高压汽轮机，其新蒸汽压力为—
E、亚临界压力汽轮机，其新蒸汽压力为—
F、超临界压力汽轮机，其新蒸汽压力为
8、冲动式汽轮机、反动式汽轮机。
冲动式汽轮机是指蒸汽仅在喷嘴中进行膨胀的汽轮机，在冲动式汽轮机的动叶片中，蒸汽并不膨胀作功而只是改变流动方向。
一般大型冲动式汽轮机的最后几级长叶片有时也设计成有一定的反动度，即叶片中蒸汽也发生很小一部分膨胀，从而得到一定的汽流加速作用，但与反动式汽轮机相比，这种膨胀很小。
反动式汽轮机是指蒸汽不仅在喷嘴中，而且在动叶片中也进行膨胀的汽轮机。
此时，在动叶片上不仅受到由于因汽流冲击而引起的作用力，而且受到因蒸汽在动叶片中膨胀加速而引起的反作用力。
由于反动式汽轮机中蒸汽在动叶片中也膨
胀，故与冲动式汽轮机相比，其轴向推力较大，所以一般都装有平衡盘，以平衡轴向推力。
9、汽轮机本体组成。
（1）转动部分：由主轴、叶轮、轴封和安装在叶轮上的动叶片及联轴器等组成。
（2）固定部分：由喷嘴室、汽缸、隔板、静叶片、汽封等组成。
（3）控制部分：由调节系统、保护装置和油系统等组成。
10、汽缸的作用。
汽缸是汽轮机的外壳。
汽缸的作用主要是将汽轮机的通流部分（喷嘴、隔板、转子等）与大气隔开，保证蒸汽在汽轮机内完成做功过程。
此外，它还支承汽轮机的某些静止部件（隔板、喷嘴室、汽封套等），承受它们的重量，还要承受由于沿汽缸轴向、径向温度分布不均而产生的热应力。
11、汽轮机转子型式。
（1）套装叶轮转子：叶轮套装在轴上，国产50MW以下汽轮机转子多是这种型式。
（2）整锻型转子：由一整体锻件制成，叶轮联轴器、推力盘和主轴构成一个整体。
（3）焊接转子：由若干个实心轮盘和两个端轴拼焊而成。
（4）组合转子：高压部分为整锻式，低压部分为套装式。
如100MW机组高压转子、200MW机组中压转子。
12、滑销系统。
汽轮机汽缸及轴承外壳一方面要可靠地固定在基础上，另一方面在运行中受热或冷却时，既要保证机组可以自由膨胀或收缩，又必须保持膨胀或收缩时汽缸中心线不移动。
汽轮机的滑销系统就是为满足以上两方面的要求而设立的。
滑销的形式可分为：纵销、横销、立销、斜销、角销。
纵销的作用是：允许汽缸沿纵向膨胀而不允许汽缸作横向移动。
横销的作用是：允许汽缸沿横向膨胀而不允许汽缸作纵向移动。
纵销的中心线与横销中心线的交点叫汽缸的死点。
死点处汽缸既不能横向移动，也不能纵向移动。
立销的作用是：允许汽缸上下膨胀，不致产生扭转变形。
斜销的作用是：保证汽缸纵横方向的综合移动。
滑销系统的作用是：保证汽缸热膨胀（或冷却收缩）时不受到阻碍；同时在保证顺利膨胀或收缩的条件下汽轮机中心位置不能改变。
13、盘车装置
汽轮机冲动转子前或停机后，必须使转子以一定速度连速转动，以保证转子均匀受热或冷却，这种盘动转子的装置称盘车装置。
盘车装置有手动盘车、电动盘车和水力盘车三种类型。
汽轮机冲动转子前或停机后，进入或积存在汽缸内的蒸汽使上缸温度比下缸高，从而使转子不均匀受热或冷却，产生弯曲变形。
因而在冲转前和停机后，必须使转子以一定的速度连续转动，以保证其均匀受热或冷却。
换句话说，冲转前和停机后盘车可以消除转子热弯曲。
同时还有减小上下汽缸的温差和减少冲转力矩的功用，还可在起动前检查汽轮机动静之间是否有摩擦及润滑系统工作是否正常。
14、汽机运行维护。
（1）注意监视推力瓦钨金温度以及各轴瓦油温、油流、油箱油位、油压、油窗无水珠。
（2）应定期对汽轮机进行听音检查，在工况变化时以及在交接班时必须听音。
（3）注意监视机组振动情况，定期测振。
（4）注意调速系统动作情况，调速汽阀，旋转隔板，油动机动作是否灵活无卡涩，销轴是否错位，销子或弹簧卡子是否牢靠。
（5）经常检查汽水管道有无振动与泄漏。
（6）监视运行泵的电流、压力、轴承及电机温度、振动、声音等，各种保护及联锁开关必须投入。
（7）监视各加热器运行情况，保证其出口温度符合设计要求。
（8）经常注意监视抽气器及凝汽器运行情况，以保证凝汽器真空。
（9）汽轮机负荷不允许超过额定值，如超过时应降至额定。
（10）保持本岗位设备及周围场地清洁。
