中职建筑专业课程《建筑构造》教学设计项目十一单层工业厂房
- 格式:docx
- 大小:1.62 MB
- 文档页数:11
单层单跨工业厂房课程设计一、课程目标知识目标:1. 学生能够理解并掌握单层单跨工业厂房的基本结构及其功能,包括厂房的墙体、屋面、地面、门窗等组成部分。
2. 学生能够了解工业厂房设计中的相关标准与规范,如防火、防水、通风等。
3. 学生掌握工业厂房建筑材料的选用原则及建筑构造要求。
技能目标:1. 学生能够运用AutoCAD等绘图软件绘制单层单跨工业厂房的平面图、立面图和剖面图。
2. 学生能够根据设计要求,合理选择建筑材料,并进行初步的工程量计算。
3. 学生具备分析和解决工业厂房建设中常见问题的能力。
情感态度价值观目标:1. 培养学生对工业建筑设计的兴趣,激发其创新意识和实践能力。
2. 学生能够认识到工业厂房建设对社会经济发展的重要性,增强社会责任感和职业使命感。
3. 学生通过团队合作完成课程设计,培养良好的沟通能力和团队协作精神。
课程性质:本课程为实践性较强的课程,通过实际操作,让学生掌握工业厂房设计的基本知识和技能。
学生特点:高二年级学生,已具备一定的建筑基础知识,具备基本的绘图和计算能力。
教学要求:结合实际工程案例,注重理论与实践相结合,提高学生的实际操作能力和解决实际问题的能力。
在教学过程中,注重引导学生主动探究、积极思考,培养其创新意识和实践能力。
通过课程目标的分解与实现,为后续的工业建筑设计学习打下坚实基础。
二、教学内容本章节教学内容依据课程目标,紧密结合课本,主要包括以下几部分:1. 工业厂房概述- 厂房的定义、分类及功能- 单层单跨工业厂房的特点及应用2. 单层单跨工业厂房结构体系- 墙体、屋面、地面结构及设计要求- 门窗、通风、排水系统设计3. 工业厂房建筑材料及构造要求- 常用建筑材料的选择与应用- 建筑构造要求及规范4. 单层单跨工业厂房设计原理- 设计流程及方法- 建筑布局与空间组织5. AutoCAD绘图软件在工业厂房设计中的应用- 软件操作技巧及绘图规范- 平面图、立面图、剖面图的绘制6. 工程量计算及预算- 工程量计算方法- 预算编制及分析7. 案例分析与讨论- 实际工程案例介绍- 分析讨论,提出解决方案教学内容安排与进度:第一周:工业厂房概述,了解厂房的基本概念及分类第二周:单层单跨工业厂房结构体系,学习厂房的结构及设计要求第三周:建筑材料及构造要求,掌握建筑材料选择及构造规范第四周:设计原理及AutoCAD绘图,学习设计方法及绘图技巧第五周:工程量计算及预算,学会编制预算及分析第六周:案例分析与讨论,提高解决实际问题的能力教学内容与课本紧密关联,注重科学性和系统性,旨在培养学生具备工业厂房设计的基本知识和技能。
目录第1章、混凝土结构课程设计•单层工业厂房设计计算书1.1、设计条件某双跨等高机修车间,厂房长度72m ,柱距为6m ,不设天窗。
厂房跨度为18m ,车间面积为2644.07 ,其中AB 跨设有两台10t 桥式吊车;BC 跨设有两台32/5t 桥式吊车。
吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5,轨顶标高AB 跨为8.7m ,BC 跨为9m ,柱顶标高为11.8m 。
屋盖防水层:APP 防水卷材 找平层:25mm 水泥砂浆 保温层:100mm 水泥蛭石砂浆 屋面板:大型预应力屋面板 围护结构240mm 普通砖墙,采用 和M5混合砂浆 门窗低窗:4.2m ×4.8m 高窗:4.2m ×2.4m 门洞:5.6m ×6.0m建设地点:衡阳市郊,无抗震设防要求 基本风压:0.402/m kN 基本雪压:0.352/m kN 建筑场地:粉质粘土 地下水位:低于自然地面3m修正后地基承载力特征值:2502/kN m 混凝土:基础采用C25,柱采用C30钢筋:HPB235级、HRB335级、HRB400级各种直径钢筋1.3、设计期限两周1.4、参考资料第2章、混凝土结构课程设计•单层工业厂房设计计算书2.1、设计条件某双跨等高机修车间,厂房长度72m ,柱距为6m ,不设天窗。
厂房跨度为18m ,车间面积为2644.07 ,其中AB 跨设有两台10t 桥式吊车;BC 跨设有两台32/5t 桥式吊车。
吊车采用大连起重机厂的桥式吊车,吊车工作级别A4-A5,轨顶标高AB 跨为8.7m ,BC 跨为9m ,柱顶标高为11.8m 。
厂房剖面图如下 屋盖防水层:APP 防水卷材 找平层:25mm 水泥砂浆 保温层:100mm 水泥蛭石砂浆 屋面板:大型预应力屋面板 围护结构240mm 普通砖墙,采用 和M5混合砂浆 门窗低窗:4.2m ×4.8m 高窗:4.2m ×2.4m 门洞:5.6m ×6.0m建设地点:衡阳市郊,无抗震设防要求 基本风压:0.402/m kN 基本雪压:0.352/m kN 建筑场地:粉质粘土 地下水位:低于自然地面3m修正后地基承载力特征值:2502/kN m 混凝土:基础采用C25,柱采用C30钢筋:HPB235级、HRB335级、HRB400级各种直径钢筋2.3、结构构件选型及柱截面尺寸确定已知柱顶标高为11.8m,室内地面至基础顶面距离为0.5m,则柱总高度H=11.8+0.5=12.3m,柱截面尺寸及相应的计算参数如下本车间为机修车间,工艺无特殊要求,结构布置均匀,选取一榀排架进行计算,计算见图和计算单元如下图APP 防水卷材0.352/m kN25mm 水泥砂浆找平层0.42/m kN100mm 水泥蛭石保温层0.52/m kN1.5m ×6m 预应力混凝土屋面板1.52/m kN屋面支撑及吊管自重0.152/m kN2.852/m kN屋架自重:AB 、BC 跨YWJ18-2-Aa 68.2kN/榀 则作用于柱顶的屋盖结构荷载设计值为 AB 跨:kN G 6.39)8.062.28(2.13=⨯+⨯= BC 跨:kN G 96.60)8.0646(2.1'3=⨯+⨯= A 柱上柱:kN G A 16.208.162.14=⨯= A 柱下柱:kN G A 2.43362.15=⨯= B 柱上柱:kN G B 8.375.312.14=⨯= B 柱下柱:kN G B 4.74622.15=⨯= C 柱上柱:kN G C 16.208.162.14=⨯= C 柱下柱:kN G C 6.45382.15=⨯= 各项恒载作用位置如下图屋面活荷载标准值为0.52/m kN ,雪荷载标准值为0.352/m kN ,故仅按屋面活荷载计算,则作用于柱顶的屋面活荷载设计值为:kN Q 8.37211865.04.11=⨯⨯⨯⨯=,作用位置与1G 相同 风荷载标准值按0ωμμβωz s z k =计算,其中z z m kN μβω,0.1,/4.020==根据厂房各部分标高及B 类地面粗糙度表确定如下柱顶:H=11.8m ,050.1=z μ 檐口:H=13.45m ,097.1=z μ 屋顶:H=14.745m ,133.1=z μ 风荷载体型系数s μ如图所示 排架迎风面、背风面风荷载标准值为 则作用于排架计算简图上的风荷载设计值为 AB 跨10t吊车、中级工作制吊车,吊车梁高900mm,B=6040mm,K=5000mm,G=140kN,g=23.03kN,max 94P kN=,min 31P kN=BC跨30/5t吊车、中级工作制吊车,吊车梁高1200mm,B=6474mm,K=4650mm,G=321.2kN,g=108.77kN,max 262P kN=,min 58.5P kN=AB跨BC跨AB跨BC跨2.5、排架内力分析该厂房为两跨等高厂房,可以用剪力分配法进行排架内力分析柱剪力分配系数A柱B柱C柱由于排架为对称结构,故各柱按柱顶为不动铰支座计算内力,柱顶不动铰支座反力iR分别为A柱B柱C柱排架柱顶不动铰支座总反力为各柱柱顶最后剪力分别为排架计算简图如图所示,其中137.8Q kN=其在A、B柱柱顶及变阶处引起的力矩为A柱B柱则排架柱顶不动铰支座总反力为将R 反向作用于排架柱顶,可得屋面活荷载作用于AB 跨时的柱顶剪力 排架柱的弯矩图、轴力图及柱底剪力如图2-9 排架计算简图如图所示,其中137.8Q kN 其在A 、B 柱柱顶及变阶处引起的力矩为 B 柱 C 柱则排架柱顶不动铰支座总反力为将R 反向作用于排架柱顶,可得屋面活荷载作用于AB 跨时的柱顶剪力 排架柱的弯矩图、轴力图及柱底剪力如图2-10 排架计算简图如图所示 各柱不动铰支座反力分别为 A 柱 C 柱各柱顶剪力分别为 排架内力图如图2-11所示 计算简图如图所示各柱不动铰支座反力分别为 A 柱 C 柱各柱顶剪力分别为 排架内力图如图2-12所示max D 作用于A 柱计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 A 柱 B 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-13min D 作用于B 柱左计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 柱顶不动铰支座反力,A B R R 及总反力R 分别为 A 柱 B 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-14max D 作用于B 柱右计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 B 柱 C 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-15max D 作用于C 柱计算简图如图所示其中吊车竖向荷载max D ,min D 在牛腿顶面处引起的力矩为 柱顶不动铰支座反力,A B R R 及总反力R 分别为 B 柱 C 柱排架各柱顶剪力分别为排架柱的弯矩图、轴力图及柱底剪力如图2-16max T 作用于AB 跨柱当AB 跨作用吊车横向水平荷载时,排架计算简图如图所示 A 柱 B 柱排架柱顶总反力R 为 各柱顶剪力为排架各柱的弯矩图及柱底剪力值如图2-17所示,当max T 方向相反时,弯矩图和剪力只改变符号,方向不变max T 作用于BC 跨柱当BC 跨作用吊车横向水平荷载时,排架计算简图如图所示 B 柱 C 柱排架柱顶总反力R 为 各柱顶剪力为排架各柱的弯矩图及柱底剪力值如图2-18所示,当max T 方向相反时,弯矩图和剪力只改变符号,方向不变2.6、内力组合2.7、柱截面设计混凝土强度等级为C30,214.3/c f N mm =,22.01/tk f N mm =;采用HRB335级钢筋,上柱截面共有四组内力,取040040360h mm =-=,经判别,其中三组内力为大偏心受压,只有一组为小偏心受压,且100.55 1.014.34003601132.56b c N f bh kN ξα<=⨯⨯⨯⨯=,故按此组内力计算时为构造配筋,对三组大偏心受压内力,在M 值较大且轴力比较接近的两组内力中取轴力较小的一组,即取上柱计算长度02 4.28.4l m =⨯=,附加偏心距为20a e mm = 由08400215400l h ==>,故应考虑偏心距增大系数η 2130.50.514.3400= 4.6551245.7610c f A N ζ⨯⨯==>⨯,取1 1.0ζ=取'2s x a =计算选3B18(2763s A mm =),则7630.470.2400400s A bh ρ===%>%⨯,满足要求 垂直于排架方向柱的计算长度0 1.25 4.2 5.25l m =⨯= 满足弯矩作用平面外的承载力要求取080040760h mm =-=,与上柱分析方法类似,在下柱八组内力中选取最不利内力下柱计算长度0 1.08.1l l H m ==,附加偏心距为800273030a h e mm === 由0810010.1255800l h ==>,故应考虑偏心距增大系数η 5130.50.514.3 1.77510= 3.861328.5610c f A N ζ⨯⨯⨯==>⨯,取1 1.0ζ= 为大偏心受压,先假定中和轴在翼缘内,则3''1328.561057.41501.014.3400f c f N x mm h mm f b α⨯===<=⨯⨯,说明中和轴在翼缘内 选4B18(21018s A mm =),则510180.570.21.77510s A bh ρ===%>%⨯,满足要求 垂直于排架方向柱的计算长度00.8 6.48l l H m == 满足弯矩作用平面外的承载力要求《规范》规定,对00.55e h >的柱应进行裂缝宽度验算 上柱:001760.480.55360e h ==<,可不进行裂缝宽度验算 下柱:00824 1.080.55760e h ==>,需要进行裂缝宽度验算 柱的裂缝宽度验算表非抗震区的单层厂房柱,其箍筋数量一般由构造要求控制,根据构造要求,上、下柱均采用A8@200箍筋根据吊车梁支承位置、截面尺寸及构造要求,初步拟定牛腿尺寸,如下图所示。
中职建筑构造教案完整版第一章:建筑构造基本概念1.1 教学目标让学生了解建筑构造的基本概念。
让学生了解建筑构造的主要组成部分。
让学生了解建筑构造的设计原则。
1.2 教学内容建筑构造的定义与作用。
建筑构造的主要组成部分:基础、墙体、楼板、屋顶、门窗等。
建筑构造的设计原则:安全、实用、经济、美观。
1.3 教学方法采用讲解、示范、案例分析等教学方法。
1.4 教学评估课堂问答:让学生回答建筑构造的基本概念。
案例分析:让学生分析实际建筑构造案例。
第二章:建筑基础构造2.1 教学目标让学生了解建筑基础的构造原理与设计。
让学生了解不同类型的基础构造形式。
2.2 教学内容建筑基础的构造原理与设计。
不同类型的基础构造形式:条形基础、独立基础、筏板基础等。
2.3 教学方法采用讲解、示范、案例分析等教学方法。
2.4 教学评估课堂问答:让学生回答建筑基础构造的原理与设计。
案例分析:让学生分析不同类型的基础构造形式。
第三章:建筑墙体构造3.1 教学目标让学生了解建筑墙体的构造原理与设计。
让学生了解不同类型的墙体构造形式。
3.2 教学内容建筑墙体的构造原理与设计。
不同类型的墙体构造形式:实体墙、空心墙、幕墙等。
3.3 教学方法采用讲解、示范、案例分析等教学方法。
3.4 教学评估课堂问答:让学生回答建筑墙体构造的原理与设计。
案例分析:让学生分析不同类型的墙体构造形式。
第四章:建筑楼板构造4.1 教学目标让学生了解建筑楼板的构造原理与设计。
让学生了解不同类型的楼板构造形式。
4.2 教学内容建筑楼板的构造原理与设计。
不同类型的楼板构造形式:平面楼板、肋形楼板、无梁楼板等。
4.3 教学方法采用讲解、示范、案例分析等教学方法。
4.4 教学评估课堂问答:让学生回答建筑楼板构造的原理与设计。
案例分析:让学生分析不同类型的楼板构造形式。
第五章:建筑屋顶构造5.1 教学目标让学生了解建筑屋顶的构造原理与设计。
让学生了解不同类型的屋顶构造形式。

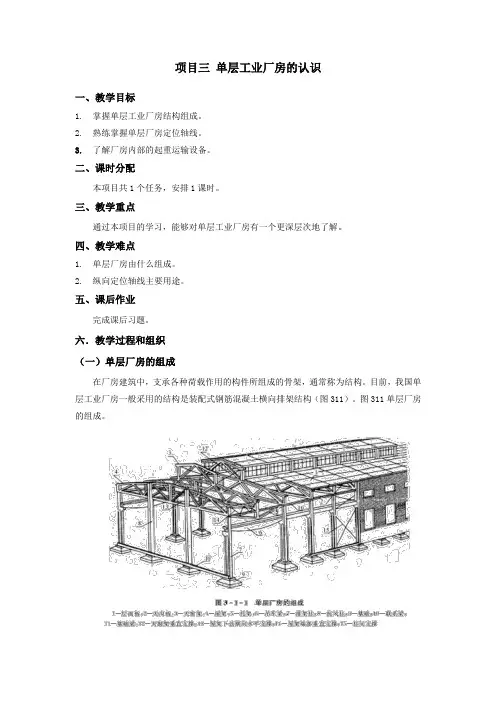

项目三单层工业厂房的认识一、教学目标1.掌握单层工业厂房结构组成。
2.熟练掌握单层厂房定位轴线。
3.了解厂房内部的起重运输设备。
二、课时分配本项目共1个任务,安排1课时。
三、教学重点通过本项目的学习,能够对单层工业厂房有一个更深层次地了解。
四、教学难点1.单层厂房由什么组成。
2.纵向定位轴线主要用途。
五、课后作业完成课后习题。
六.教学过程和组织(一)单层厂房的组成在厂房建筑中,支承各种荷载作用的构件所组成的骨架,通常称为结构。
目前,我国单层工业厂房一般采用的结构是装配式钢筋混凝土横向排架结构(图311)。
图311单层厂房的组成。
(二)单层厂房的定位轴线1.柱网选择柱子在建筑平面上排列所形成的网格称为柱网。
柱网布置示意图如图314所示。
柱子纵向定位轴线之间的距离称为跨度,横向定位轴线之间的距离称为柱距。
柱网的选择实际上就是选择厂房的跨度和柱距。
图314柱网布置示意图2.定位轴线柱与横向定位轴线:除两端的边柱外,中间柱的截面中心线与横向定位轴线重合,而且屋架中心线也与横向定位轴线重合,中柱横向定位轴线。
纵向的结构构件如屋面板、吊车梁、联系梁的标志长度皆以横向定位轴线为界。
(三)单层厂房内部起重运输设备1.单轨悬挂吊车单轨悬挂吊车是在屋架(或屋面梁)下弦悬挂梁式钢轨,轨梁上安装可以水平移动的滑轮组(俗称电动葫芦),利用滑轮组升降起重的一种起重设备,其起重量一般在5t以下,有手动和电动两种类型(图3110)。
图3110单轨悬挂吊车2.梁式吊车3.桥式吊车桥式吊车是由桥架及起重小车(也称行车)组成的。
通常在排架柱的牛腿上设置的吊梁上安放轨道,桥架行驶在吊车梁上。
在桥架上设置起重小车,小车沿桥架横向移动。
吊车一般由专职人员在吊车一端的司机室内操纵,厂房内应设置供人员上下的钢梯(图3112)。
混凝土结构课程设计任务书单层厂房设计1、设计资料(1)、平面图和剖面图:某金工车间为两跨等高厂房,跨度均为18m,柱距均为6m,车间总长度为72m。
每跨设有200/50kN吊车各两台,吊车工作级别为A5级,轨顶标高为7.8m,柱顶标高为10.5m。
车间平面图和剖面图分别见如下图示。
厂房剖面图(2)、建筑构造:屋面:SBS卷材防水保温屋面维护结构:240mm厚双面粉刷围护砖墙门窗:纵墙窗3.6m*4.2m(低窗),3.6m*1.8m(高窗)基础:室内外高差-0.15m,基顶标高—1.0m,素混凝土地面(3)、自然条件:建筑地点:衡阳,无抗震设防要求基本风压:0.4kN/㎡地面粗糙度为B类基本雪压:0.35kN/㎡地质条件:修正后的地基承载力特征值为100kN/㎡~300kN/㎡(4)、材料:混凝土:柱混凝土C25~C30,基础C25钢筋:钢筋等级为Ⅱ级或Ⅲ级(5)、组合系数:活荷载组合值系数Ψc=0.7;风荷载组合值系数取0.6。
厂房平面图2、设计要求:(1)、排架内力,设计柱子及基础,整理并打印计算书一份。
(2)、施工图一份(结构设计说明,屋盖柱网及基础布置图,柱及基础等配筋图。
)3、设计期限:两周4、参考资料:(1)、混凝土结构设计规范(GB50010-2002)(2)、荷载规范(GB50009-2001)(3)、基础设计规范(GB50007-2002)(4)、混凝土结构设计原理(5)、屋面板(G410)、屋架(G415)、吊车梁(G426)、基础梁(G320)、柱间支撑(G326)等。
摘要:单层工业厂房是形式简单的建筑结构物之一。
单层工业厂房设计的主要任务是排架柱和基础设计及配筋计算。
首先要充分了解设计任务,并根据相关资料选择合适的构件和确定柱网、基础的平面布置,然后对构件进行内力分析、内力组合进而设计截面、选择配筋并写出计算书,最后根据规范绘制施工图和注写图纸说明。
主要计算内容是排架内力的分析计算与组合。
项目十一单层工业厂房
一、教学目标
1.掌握单层厂房中基础、基础梁、吊车梁等主要结构构件的构造做法。
2.结合民用建筑掌握单层厂房中墙体、地面、屋面的构造做法。
3.了解各组成构件的构造原理。
4.参考民用建筑,了解单层厂房中侧窗、大门、走道板等的构造做法。
二、课时分配
本章共4个任务,本章安排5课时。
三、教学重点
通过本章的学习,能够了解到单层工业厂房的主要结构构件,学习到单层工业厂房的屋面,天窗等其他构造的方法。
四、教学难点
1.厂房、单层厂房与民用房屋相比有什么不同。
2.单层厂房的屋面是否直接受风雨、积雪、积灰、酷热、严寒和有害介质的影响。
五.课后习题
完成课后相关练习。
六.教学组织和结构
任务一
1.单层厂房构件包括基础、柱、外墙、侧窗、大门、屋顶、天窗、地面等。
(一)基础与基础梁
1.基础
现浇柱基础采用现浇的方法,当柱与基础不在同时间内施工时,要在基础上预留插筋,插筋的数量和柱的纵向受力筋相同,以便与柱子连接。
插筋伸出的长度,应根据柱子的受力情况、钢筋规格及接头方式的不同确定。
2.基础梁
(二)柱
1.柱的类型
柱是厂房结构的重要承重构件之一。
它主要承受屋盖、吊车梁等竖向荷载、风荷载及吊车产生的纵、横向水平动荷载,有时还承受墙体、管道设备等其他荷载。
柱必须具有足够的强度、刚度和耐久性。
一般工业厂房广泛采用钢筋混凝土柱。
大型厂房、高温、产生较大震动、吊车起重量较大的情况可以采用钢柱。
单层厂房的钢筋混凝土柱基本上可分为单肢柱和双肢柱两类。
单肢柱有矩形、工字形和圆管形,双肢柱是由两肢矩形或两肢圆形管柱用腹杆(平腹杆或斜腹杆)连接而成。
2.柱的预埋件
(三)吊车梁、联系梁、圈梁
1.吊车梁
吊车梁与柱的连接对于钢筋混凝土排架结构吊车梁的翼缘埋件和上柱埋件之间用钢板或角钢焊接;吊车梁端部的埋件和牛腿顶面的埋件用垫板焊接;然后将吊车梁与上柱之间的空隙用C20混凝土填实。
2.联系梁
联系梁是厂房纵向柱列的水平联系构件,又是承受墙砌体重量的承重构件。
联系梁与柱应有可靠的连接,以增强厂房的纵向刚度,并传递风荷载至纵向柱列。
因此,在柱的外侧须预留牛腿或铁件,并用螺栓或电焊连接。
联系梁多设在边柱外侧和高低跨交接处的封墙下。
它的截面形状有矩形和L形两种,视外墙厚度选用,其长度与柱距和抗风柱柱距相适应。
3.圈梁
(四)抗风柱及支撑系统
1.抗风柱
单层厂房的山墙,由于面积较大,所受到的风荷载也很大,因此要在山墙处设置抗风柱来承受风荷载。
墙面上的风荷载,一部分由抗风柱上端通过屋盖系统传到厂房纵向柱列上去,一部分由抗风柱直接传到基础。
2.支撑系统
任务二
(一)屋面
1.屋面排水方式
2.屋面防水
单层厂房屋面的防水,依据防水材料和构造的不同,分为卷材防水屋顶、各种波形瓦屋顶及钢筋混凝土构件自防水屋顶。
卷材防水卷材防水屋面的防水卷材主要有油毡、合成高分子材料、合成橡胶卷材等
3.屋面保温、隔热
屋面保温冬季需保温的厂房,在屋顶需增加一定厚度的保温层。
保温层可设在屋顶板上部、下部或在屋顶板中间。
4.屋面细部构造
厂房屋顶的细部构造包括檐口、天沟、泛水、变形缝等,其构造类同于民用建筑。
现以卷材防水屋面为例,简要介绍各部位的构造处理。
檐口厂房无组织排水采用的挑檐,有砖挑檐和钢筋混凝土挑檐,其构造同民用建筑。
另外,当挑出长度不大时,也可采用预制檐口板挑檐。
檐口板支承在屋架端部伸出的挑梁上。
(二)天窗
1.矩形天窗
天窗架天窗架是天窗的承重构件,它直接支承在屋架上弦节点上,其材料一般与屋架一致。
常用的有钢筋混凝土天窗架和钢天窗架两种形式。
2.矩形通风天窗
3.平天窗图
平天窗的形式主要有采光板、采光罩和采光带。
采光板是在屋顶板上留孔,装平板式透光材料,或是抽掉屋顶板加檩条设透光材料。
采光板和采光罩分固定和开启两种,固定的仅作采光用,开启的以采光为主,并兼作通风。
采光带是在屋顶的纵向或横向开设6m以上的采光口,装平板透光材料。
瓦屋顶、折板屋顶常横向布置,大型屋顶板屋顶多纵向布置。
平天窗的优点是屋顶荷载小,构造简单,施工简便,但易造成眩光和太阳直接辐射,易积灰,防雨防雹差。
随着采光材料的发展,近年来平天窗的应用也越来越多。
任务三
(一)单层厂房墙体
1.外墙的类型
2.墙和柱的相对位置
3.砖墙与柱、屋架的连接
墙与柱的连接为了使砖墙与排架柱保持一定的整体性及稳定性,墙体与柱子之间应有可靠的连接。
常用的做法是在柱子高度方向上每隔500~600mm伸出2根Ф6钢筋砌入墙内,砌墙时把伸出的钢筋砌在墙缝里。
为增加墙体的稳定性,可沿高度每4m左右设一道圈梁。
山墙女儿墙处,须在每块屋面板的纵缝内设置Ф6钢筋,砌入女儿墙。
4.砌块墙
5.板材墙
板缝处理板缝的处理应满足防水、防风、保温、便于制作、施工方便、坚固耐久等要求。
板缝通常采用构造防水的处理方法。
6.轻质板
材墙可分为压型薄钢板、石棉水泥波形板、塑料玻璃钢波形板等,这类墙板主要用于一些不要求保温的热加工车间、防爆车间和仓库的外墙,仅起围护作用,传递风荷载。
连接构
造基本类同,现以压型钢板为例加以说明。
压型钢板是将薄钢板压制成波形断面而成。
经压制后,其力学性能大为改善,抗弯强度和刚度大幅度提高。
7.开敞式外墙
(二)单层厂房的侧窗
1.侧窗的类型
(1)中悬窗
(2)平开窗
(3)垂直旋转窗
(4)固定窗
(5)百叶窗
2.钢侧窗构造
(三)单层厂房大门
任务四(一)地面
(二)其他构造设施
(三)轻型钢结构。
