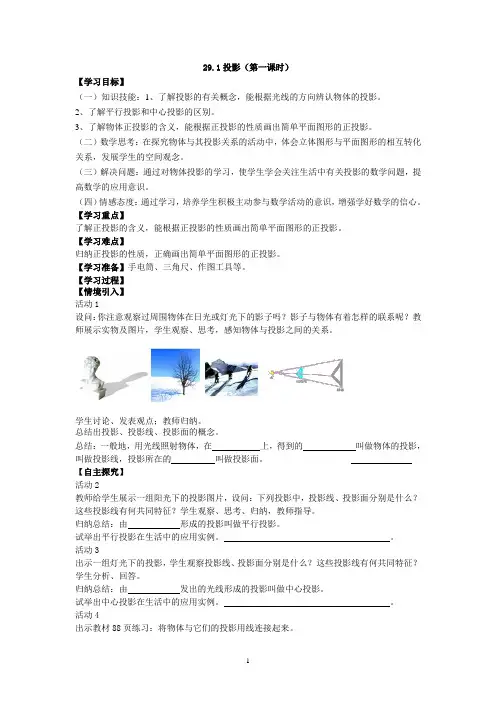

29.1投影（第一课时）【学习目标】（一）知识技能：1、了解投影的有关概念，能根据光线的方向辨认物体的投影。
2、了解平行投影和中心投影的区别。
3、了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。
（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。
（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。
【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。
【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。
【学习准备】手电筒、三角尺、作图工具等。
【学习过程】【情境引入】活动1设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。
学生讨论、发表观点；教师归纳。
总结出投影、投影线、投影面的概念。
总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。
【自主探究】活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。
归纳总结：由形成的投影叫做平行投影。
试举出平行投影在生活中的应用实例。
活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。
归纳总结：由发出的光线形成的投影叫做中心投影。
试举出中心投影在生活中的应用实例。
活动4出示教材88页练习：将物体与它们的投影用线连接起来。
【合作探究】活动5：问题1出示两幅图，观察中心投影与平行投影的区别与联系。
联系：。
区别：。
问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。

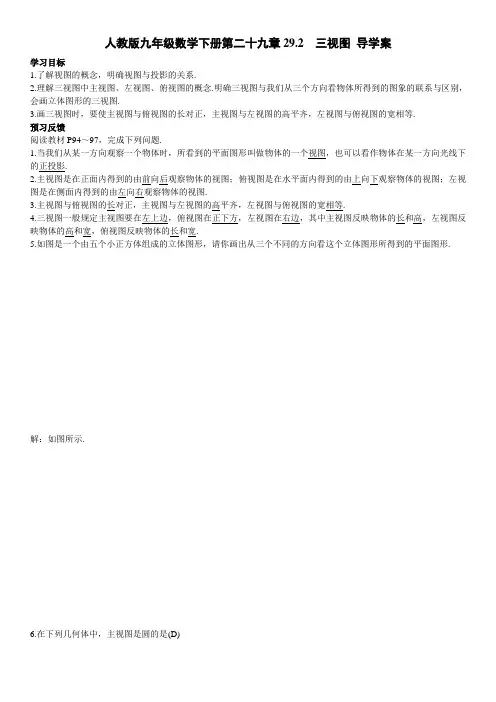

人教版九年级数学下册第二十九章29.2三视图导学案学习目标1.了解视图的概念，明确视图与投影的关系.2.理解三视图中主视图、左视图、俯视图的概念.明确三视图与我们从三个方向看物体所得到的图象的联系与区别，会画立体图形的三视图.3.画三视图时，要使主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.预习反馈阅读教材P94～97，完成下列问题.1.当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图，也可以看作物体在某一方向光线下的正投影.2.主视图是在正面内得到的由前向后观察物体的视图；俯视图是在水平面内得到的由上向下观察物体的视图；左视图是在侧面内得到的由左向右观察物体的视图.3.主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等.4.三视图一般规定主视图要在左上边，俯视图在正下方，左视图在右边，其中主视图反映物体的长和高，左视图反映物体的高和宽，俯视图反映物体的长和宽.5.如图是一个由五个小正方体组成的立体图形，请你画出从三个不同的方向看这个立体图形所得到的平面图形. 解：如图所示.6.在下列几何体中，主视图是圆的是(D)A B C D例题讲解例1画出图中基本几何体的三视图.圆柱正三棱柱球(1)(2)(3)【分析】画这些基本几何体的三视图时，要注意从三个方面观察它们.具体方法为：(1)确定主视图的位置，画出主视图；(2)在主视图正下方画出俯视图，注意与主视图“长对正”；(3)在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”；(4)为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线(———)表示对称轴. 【解答】如图所示.圆柱正三棱柱球(1)(2)(3)【跟踪训练1】下列四个立体图形中，左视图为矩形的是(B)①长方体②球③圆锥④圆柱A.①③B.①④C.②③D.③④例2画出如图所示的支架(一种小零件)的三视图，其中支架的两个台阶的高度和宽度相等.【分析】支架的形状是由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系.【解答】如是支架的三视图.【点拨】对于由几种基本几何体组合而成的组合体，其各种视图可以分解为基本几何体的视图再组合，画三视图时要注意各几何体的上、下、前、后、左、右位置关系.【跟踪训练2】一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图.解：如图.课后巩固训练1.小明从正面观察如图所示的两个物体，看到的是(C)A B C D2.左下图表示一个用于防震的L形包装泡沫塑料，当俯视这一物体时，看到的图形形状是(B)A B C D3.如图，从不同方向看下面左图中的物体，下图中三个平面图形分别是从哪个方向看到的？正面从上面看从前面看从左面看4.如图是由5个大小相同的小正方体组合成的简单几何体.请在下面方格纸中画出它的三个视图.解：如图所示.课堂小结1.画物体的三视图时，先确定主视图的位置，在主视图的右边画左视图，在主视图的正下方画俯视图.2.画物体的三视图时，看得见部分的轮廓线画成实线，看不见部分的轮廓线画成虚线.3.画简单组合体的三视图时，要把组合体分割成规则的几何图形.第2课时由三视图确定几何体学习目标进一步明确三视图的意义，由三视图想象出实物原型.预习反馈阅读教材P98～99，完成下列问题.1.由三视图想象立体图形时，要分别根据主视图、俯视图、左视图想象立体图形前面、上面、左侧面，然后再结合起来考虑整体图形.2.一个立体图形的俯视图是圆，则这个图形可能是圆柱.3.下列几何体中，其主视图、左视图与俯视图均相同的是(A)A.正方体B.三棱柱C.圆柱D.圆锥例题讲解例1如图，分别根据三视图(1)(2)说出立体图形的名称.【分析】由三视图想象立体图形时，首先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.【解答】(1)从三个方向看立体图形，视图都是矩形，可以想象这个立体图形是长方体，如图(1)所示.(2)从正面、侧面看立体图形，视图都是等腰三角形；从上面看，视图是圆；可以想象这个立体图形是圆锥，如图(2)所示.【点拨】由三视图想象出几何体后，再回过头来考虑一下该几何体的三视图是否与题目给出的相符.【跟踪训练1】如图是某个几何体的三视图，则该几何体的形状是(D)A.长方体B.圆锥C.圆柱D.三棱柱例2如图是一个几何体的三视图，则该几何体是(C)A B C D【点拨】(1)观察三视图，看其可分解为哪些简单几何体的三视图；(2)想象出各简单几何体；(3)根据三视图反映的位置关系组合简单几何体便得物体原形；(4)可对想象出的物体作三视图检验正误.注意虚线与实线的区别.【跟踪训练2】一个几何体的三视图如图所示，那么这个几何体是(D)A B C D课后巩固训练1.一个几何体的三视图如图所示，则这个几何体是(B)A.三棱锥B.三棱柱C.圆柱D.长方体2.如图是某个几何体的三视图，则该几何体是(A)A.长方体B.三棱柱C.圆柱D.圆台3.如图是一个几何体的三视图，则此三视图所对应的直观图是(B)A B C D4.已知一个几何体的三视图如图所示，想象出这个几何体.解：根据三视图想象出的几何体是一个长方体上面正中部竖立一个小圆柱体，如图.课堂小结学生试述：这节课你学到了些什么？第3课时 由三视图确定几何体的表面积或体积学习目标能根据几何体的三视图求几何体的侧面积、表面积、体积等，进而解决实际生活中的面积、体积方面的用料问题.预习反馈阅读教材P99～100，完成下列问题.1.圆锥沿它的一条母线剪开的侧面展开图是扇形.2.圆柱沿它的一条母线剪开的侧面展开图是矩形.3.正方体、长方体的六个面展开的平面图的面积等于它的表面积.(填“大于”“小于”或“等于”)4.如图是一个几何体的三视图，则这个几何体是(B)A.正方体B.长方体C.三棱柱D.三棱锥 5.如下左图是一个长方体包装盒，则它的平面展开图是(A)A B C D例题讲解例 根据如图所示的三视图求几何体的表面积，并画出物体的展开图.【解答】 由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成.则圆锥，圆柱底面半径为r ＝5. 由勾股定理，得圆锥母线长R ＝5 2. S 圆锥侧面积＝12lR ＝12×10π×52＝252π.∴S 表面积＝π×52＋10π×20＋252π＝25π＋200π＋252π ＝225π＋252π ＝(225＋252)π.该物体的展开图如图所示.【点拨】 由物体三视图求它的表面积：(1)由三视图想象出物体的形状；(2)画出物体的展开图；(3)根据几何体的表面积计算公式求表面积.由展开图确定三视图：(1)由表面展开图确定物体的形状；(2)画出物体的三视图；(3)图或题中所给数据的合理转化.【跟踪训练】一个几何体的三视图如图所示，它的俯视图为菱形.请写出该几何体的形状，并根据图中所给的数据求出它的侧面积.解：该几何体的形状是直四棱柱.由三视图知，棱柱底面菱形的对角线长分别为4 cm ，3 cm. ∴菱形的边长为（32）2＋（42）2＝52(cm)， 棱柱的侧面积为52×8×4＝80(cm 2).课后巩固训练1.一个几何体的三视图如下：其中主视图都是腰长为4、底边为2的等腰三角形，则这个几何体的侧面展开图的面积为(C)A.2πB.12π C.4π D.8π 2.长方体的主视图与俯视图如图所示，则这个长方体的体积是(C)A.52B.32C.24D.93.如图是一个几何体的三视图(含有数据)，则这个几何体的展开图侧面积等于(A)A.2πB.12π C.4 D.24.如图是一个立体图形的三视图，请写出这个立体图形的名称，并计算这个立体图形的体积.(结果保留π)解：这个立体图形为圆柱，其中高是10，底面圆的半径为5，所以体积为π×52×10＝250π.课堂小结1.由三视图求几何体的表面积和体积，可首先根据三视图想象出几何体，然后进行几何体的相关计算.2.利用几何体的表面展开图可以计算几何体的表面积以确定实际生产中的用料问题，还可以解决一些最优化问题，可以起到化曲折为平直的作用；用到“空间问题平面化”的数学思想.。

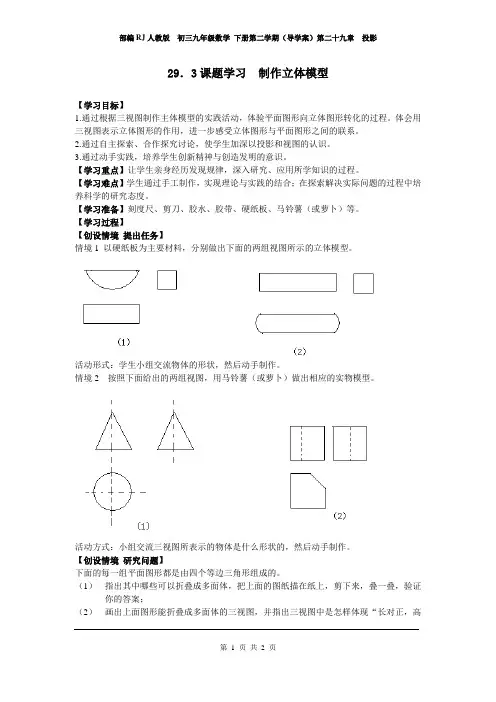

29．3课题学习制作立体模型【学习目标】1.通过根据三视图制作主体模型的实践活动，体验平面图形向立体图形转化的过程。
体会用三视图表示立体图形的作用，进一步感受立体图形与平面图形之间的联系。
2.通过自主探索、合作探究讨论，使学生加深以投影和视图的认识。
3.通过动手实践，培养学生创新精神与创造发明的意识。
【学习重点】让学生亲身经历发现规律，深入研究、应用所学知识的过程。
【学习难点】学生通过手工制作，实现理论与实践的结合；在探索解决实际问题的过程中培养科学的研究态度。
【学习准备】刻度尺、剪刀、胶水、胶带、硬纸板、马铃薯（或萝卜）等。
【学习过程】【创设情境提出任务】情境1 以硬纸板为主要材料，分别做出下面的两组视图所示的立体模型。
活动形式：学生小组交流物体的形状，然后动手制作。
情境2 按照下面给出的两组视图，用马铃薯（或萝卜）做出相应的实物模型。
活动方式：小组交流三视图所表示的物体是什么形状的，然后动手制作。
【创设情境研究问题】下面的每一组平面图形都是由四个等边三角形组成的。
（1）指出其中哪些可以折叠成多面体，把上面的图纸描在纸上，剪下来，叠一叠，验证你的答案；（2）画出上面图形能折叠成多面体的三视图，并指出三视图中是怎样体现“长对正，高平齐，宽相等”的；（3）如果上图中小三角形的边长为1，那么对应的多面体的表面积各是多少？活动方式：学生动手操作【课堂小结反思收获】1、物体的三视图、展开图、立体图形之间是相互联系的，三者可以互相转化。
2、物体的三视图、展开图在生产当中应用庄广泛，学习本章内容为我们以后的生产实践奠定基础。
3、从技能上说，认识平面图形与立体图形的联系，有助于根据需要实现它们之间的相互转化，即学会画三视图玫由三视图得出立体图形，从能力上说，认识平面图形与立体图形的联系对于培养空间想象能力上非常重要。
【课题拓展布置作业】三视图和展开图都是与立体图形有关的平面图形，了解有关生产实际，具体例子写一篇短文，介绍三视图、展开图的应用。
第29章投影与视图课题：小结与复习序号：学习目标：1、知识和技能：1）、通过本节复习，使学生对本章知识点有一个系统的认识。
2）、通过习题演练，达到灵活运用知识点的目的。
3)、认识本节内容与生活实际的紧密联系。
2、过程和方法：经历复习知识的过程，使学生对本章知识点有一个系统的认识。
提高学生整合知识的能力。
3、情感、态度、价值观：感受数学来源于生活又服务于生活。
学习重点：复习已学知识，并能灵活运用知识解决问题。
学习难点：掌握知识，解决问题。
导学方法：课时：导学过程一、课前预习：结合教材回顾本章所学内容。
二、课堂导学：1、导入前面我们系统的学习了本章内容，这节课我们共同来回顾所学内容。
2、出示任务自主学习回顾本章所学内容，回答下列问题：投影是怎么得到的？什么是中心投影？平行投影？正投影？图形的正投影有什么特点？什么是三视图？它是怎样得到的？画三视图要注意什么？怎样根据三视图想象物体的形状？举例说明立体图形与其三视图、展开图可以如何转化，体会平面图形与立体图形之间的联系？3、合作探究见《导学》P133难点探究三、展示与反馈：检查自学情况，解释学生疑惑。
四、学习小结：1、掌握常见的几何体的三视图画法。
2、掌握投影的性质。
3、将投影与相似三角形相结合。
4、将视图与展开图相结合，会据视图求图形的表面积和体积等。
五、达标检测1、李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是（）2、学校里旗杆的影子整个白天的变化情况是（）A、不变B、先变短后变长C、一直在变短D、一直在变长3、晚上，人在马路上走过一盏灯的过程，其影子的长度变化情况是（）A、先变短后变长B、先变长后变短C、逐渐变短D、逐渐变长4、如图是由一些相同的小正方体构成的几何体的三视图，则构成这个几何体的小正方体的个数是（）A、5B、6C、7D、85、如图，上体育课时，甲、乙两名同学分别站在C、D的位置时，乙的影子顶端恰好和甲的影子顶端重合，已知甲、乙同学相距1米，甲身高1.8米，乙身高1.5米，则甲的影长是米。

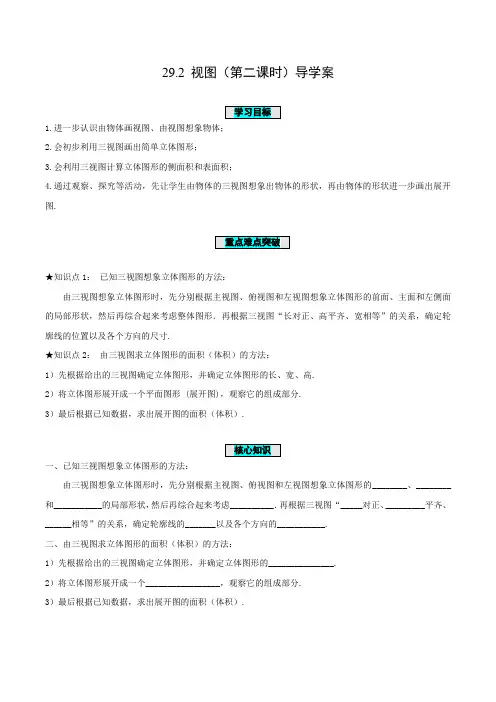

29.2 视图（第二课时）导学案1.进一步认识由物体画视图、由视图想象物体；2.会初步利用三视图画出简单立体图形；3.会利用三视图计算立体图形的侧面积和表面积；4.通过观察、探究等活动，先让学生由物体的三视图想象出物体的形状，再由物体的形状进一步画出展开图.★知识点1：已知三视图想象立体图形的方法：由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的前面、主面和左侧面的局部形状，然后再综合起来考虑整体图形．再根据三视图“长对正、高平齐、宽相等”的关系，确定轮廓线的位置以及各个方向的尺寸.★知识点2：由三视图求立体图形的面积（体积）的方法：1）先根据给出的三视图确定立体图形，并确定立体图形的长、宽、高.2）将立体图形展开成一个平面图形 (展开图)，观察它的组成部分.3）最后根据已知数据，求出展开图的面积（体积）.一、已知三视图想象立体图形的方法：由三视图想象立体图形时，先分别根据主视图、俯视图和左视图想象立体图形的________、________和___________的局部形状，然后再综合起来考虑__________．再根据三视图“_____对正、_________平齐、______相等”的关系，确定轮廓线的_______以及各个方向的___________.二、由三视图求立体图形的面积（体积）的方法：1）先根据给出的三视图确定立体图形，并确定立体图形的_______________.2）将立体图形展开成一个_________________，观察它的组成部分.3）最后根据已知数据，求出展开图的面积（体积）.【提问一】简述被观察物体三视图之间的关系？【提问二】简述画三视图的具体方法？【新课引入】前面我们讨论了由立体图形（实物）画出三视图，下面我们讨论由三视图想象出立体图形（实物）．【问题一】如图，分别根据三视图(1) (2)说出立体图形的名称.例1 根据物体的三视图描述物体的形状.【针对训练】1.根据物体的三视图描述物体的形状.某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积 (图中尺寸单位：mm)。
第29章投影与视图单元复习导学案课题：第29章单元复习课型：复习执笔人：鞠盈崇使用时间：2011年3.7 审核人：教导主任签字：一、知识梳理学习目标：1. 了解投影的含义和种类，知道正投影概念，了解三视图的形成,,能画出简单组合体的三视图。
2. 能确定物体的平行投影和中心投影．会判断三视图。
重点：投影与视图含义和种类，并能进行判断。
难点：理解并掌握三视图的投影规律及平行投影和中心投影的判别。
学法指导：具体实物、小组讨论。
一．知识梳理（1）主视图：1.三视图（2）左视图：（3）俯视图：2.画三视图原则：长（），高（），宽（）；画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。
三个图的位置展示：（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时3.投影叫正投影。
三视图都是正投影。
2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）4.圆柱体的侧面展开图是矩形，这个矩形的长等于圆柱体的（）这个矩形的宽（高）是圆柱体的（），圆柱体的主视图和左视图也是矩形，这个矩形的长等于圆柱体的（），这个矩形的宽（高）等于圆柱体的（）。
2.圆锥体的侧面展开图是扇形，这个扇形的半径是圆锥体的（），这个扇形的弧长是圆锥体的（），圆锥体的主视图和左视图是（等腰三角形），这个等腰三角形的腰长等于圆锥体的（），这个等腰三角形的高等于圆锥体的（）。
二、知识应用（一．）选择题1.下列各几何体三视图都是圆的是（）A 球体B 圆锥C 圆柱D 圆台12.下图中是在太阳光线下形成的影子是（）A B C D3.）ABCD4.）ACD5. 如右图由多块同样大小的正方体搭成的几何体的俯视图，则该几何体的主视图是（ ）A C D6. 如图分别由多块同样大小的正方体搭成的几何体的主视图和俯视图，则该几何体最少有（ ）块小正方体搭成的？A 5B 4C 3D 27.一个圆柱体的主视图是一个面积为12的矩形，则该圆柱体的侧面积为（ ）A 12B 12πC 6D 6π8. .如图一个几何体的主视图和左视图都是边长为1 的正三角形，俯视图是一个圆，那么这个几何体的全面积是（ ）A2π B π412+ C π422+ D43π2（二．）解答题9.两根竹竿AB CD 和他们在地面上的影子EB FD ，请在图中画出光源P 的位置。

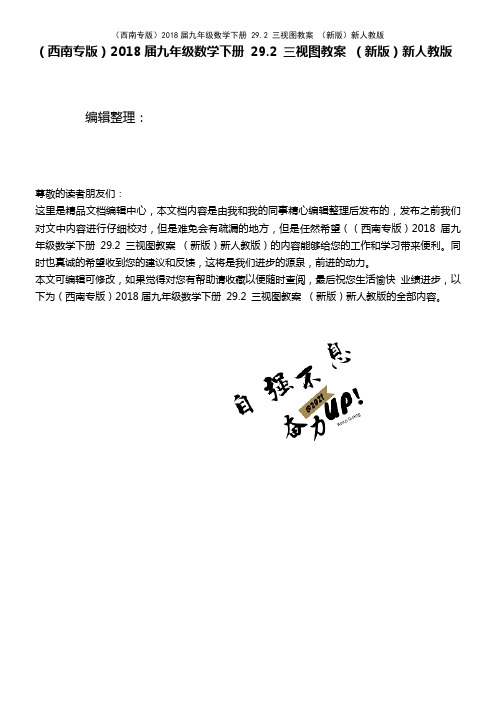

（西南专版）2018届九年级数学下册29.2 三视图教案（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（西南专版）2018届九年级数学下册29.2 三视图教案（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（西南专版）2018届九年级数学下册29.2 三视图教案（新版）新人教版的全部内容。
29。
2 三视图第1课时三视图（1）知识与技能会从投影的角度理解视图的概念，进一步明确正投影与三视图的关系．过程与方法培养动手实践能力及空间想象能力．情感、态度与价值观经历探索简单立体图形的三视图的画法的过程，能识别物体的三视图．重点简单立体图形的三视图的画法．难点三视图中三个位置关系的理解．一、问题引入如图所示，直三棱柱的侧棱与水平投影面垂直,请与同伴一起探讨下面的问题：1．以水平投影面为投影面，在正投影下这个直三棱柱的三条侧棱的投影是什么图形？2．画出直三棱柱在水平投影面上的正投影,得到的投影是什么图形?它与直三棱柱的底面有什么关系？这个水平投影能完全反映这个物体的形状和大小吗？如果不能,那么还需哪些投影面？（物体的正投影从一个方向反映了物体的形状和大小,为了全面地反映一个物体的形状和大小,我们常常再选择正面和侧面两个投影面,画出物体的正投影．）二、新课教授如图（1），我们用三个互相垂直的平面作为投影面，其中正对着我们的面叫做正面,正面下方的面叫做水平面，右边的面叫做侧面．一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图,叫做主视图；在水平面内得到的由上向下观察物体的视图,叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．如图(2），将三个投影面展开在一个平面内,得到这一物体的一张三视图（由主视图、俯视图和左视图组成)．三视图中的各视图，分别从不同方向表示物体，三者结合起来就能够较全面地反映物体的形状．三视图中，主视图与俯视图表示同一物体的长,主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的．画三视图时，三个视图要放在正确的位置，并且使主视图与俯视图的长对正、主视图与左视图的高平齐、左视图与俯视图的宽相等．师：通过以上的学习,你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影．正投影面上的正投影就是主视图,水平投影面上的正投影就是俯视图,侧投影面上的正投影就是左视图．三、例题讲解例1 画出下图所示的一些基本几何体的三视图．分析:画这些基本几何体的三视图时，要注意从三个方面观察它们．具体画法为：1．确定主视图的位置，画出主视图．2．在主视图正下方画出俯视图，注意与主视图“长对正”．3．在主视图正右方画出左视图，注意与主视图“高平齐"、与俯视图“宽相等"．解:例2 画出如图所示的支架（一种小零件)的三视图．解：如图是支架的三视图：四、巩固练习一个正六棱柱高2 cm,底面是边长为1.5 cm的正六边形，先说说它在正面、水平面、侧面三个方向的正投影分别是什么图形,然后画出它的三视图．答案五、课堂小结1．画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小,不要受到该方向的物体结构的干扰．2．在画三视图时，三个视图不要随意乱放，应做到俯视图在主视图的下方、左视图在主视图的右边，三个视图之间保持：长对正，高平齐,宽相等．本节课的教学设计，力求突出具体、生动、直观,因此，学生多以操作、观察实物模型和图片等活动为主，比如正方体在不同位置时的正投影．归纳出物体三视图的概念,并能根据此规律画出简单的立体几何图形的三视图．在介绍三视图时，若条件允许,可采用试验的方法进行实例的观察,这样不仅直观而且富有真实感．第2课时三视图（2）知识与技能学会根据物体的三视图描述出几何体的基本形状或实物原型．过程与方法经历探索简单的几何体的三视图的还原过程，进一步发展空间想象能力．情感、态度与价值观了解将三视图转换成立体图在生活中的作用，使学生体会到所学的知识有重要的实用价值．重点根据三视图描述基本几何体和实物原型及三视图在生活中的作用．难点根据物体的三视图描述出几何体的基本形状或实物原型．一、问题引入1．画一个立体图形的三视图时要注意什么？(三个视图要放在正确的位置，并且使主视图与俯视图的长对正、主视图与左视图的高平齐、左视图与俯视图的宽相等．）2．做一做：画出下面几何体的三视图．二、新课教授例1 根据下面的三视图说出立体图形的名称．分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．解：（1）从三个方向看立体图形，图像都是矩形，可以想象出：整体是长方体,如图（a)所示；(2）从正面、侧面看立体图形，图像都是等腰三角形；从上面看，图像是圆，可以想象出：整体是圆锥，如图（b)所示．例2 根据物体的三视图（如图）描述物体的形状．分析：由主视图可知,物体的正面是正五边形,由俯视图可知,由上向下看物体是矩形的,且有一条棱（中间的实线)可见到,两条棱(虚线)被遮挡，由左视图知，物体的侧面是矩形的，且有一条棱(中间的实线）可见到,综合各视图可知,物体是五棱柱形状的．解:物体是五棱柱形状的，如下图所示．例3 某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积．分析：对于某些立体图形，若沿其中一些线（例如棱柱的棱）剪开，可以把立体图形的表面展开成一个平面图形，即展开图．在实际的生产中，三视图和展开图往往结合在一起使用．解决本题的思路是,由视图想象出密封罐的立体形状，再进一步画出展开图，从而计算面积．解：由三视图可知，密封罐的形状是正六棱柱．(如图（左))．密封罐的高为50 mm,底面正六边形的直径为100 mm，边长为50 mm，右图是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×错误!×50×50×错误!＝6×502×(1＋错误!）≈27 990（mm2）．三、巩固练习如图所示的图形是一个多面体的三视图，请根据视图说出该多面体的具体名称．答案正四棱锥四、课堂小结1．一个视图不能确定物体的空间形状，根据三视图要描述几何体或实物原型时，必须将各视图对照起来看．2．一个摆好的几何体的视图是唯一的，但从视图反过来考虑几何体时，它有多种可能性．例如：正方体的主视图是正方形,但主视图是正方形的几何体有直三棱柱、长方体、圆柱等．3．对于较复杂的物体,由三视图想象出物体的原型,应理解并掌握三个视图之间的前后、左右、上下的对应关系．本节课的教学，以课程标准为指南，结合学生的已有知识和经验而设计．重点讲解由三视图判断几何体的结构特征，也就是画三视图时尺寸不作严格要求．教学设计时使用了大量的图片，建议在实际应用时尽量使用信息技术，如画法几何,让学生从动态过程中获得三视图的感性认识，以便从整体上把握三视图的画法．。

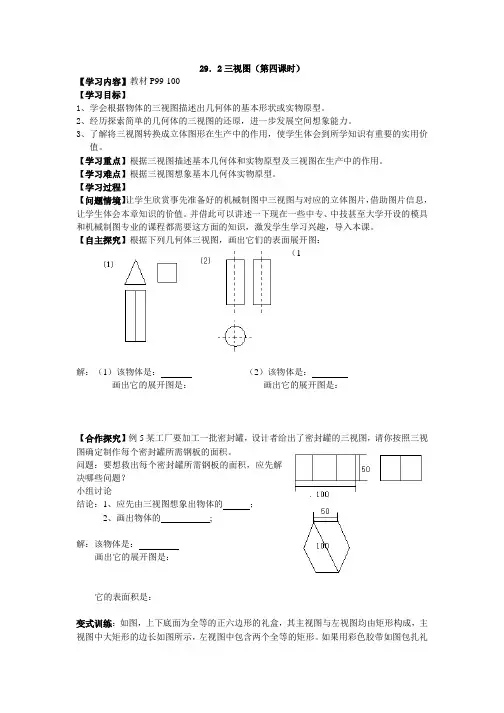

29．2三视图（第四课时）【学习内容】教材P99-100【学习目标】1、学会根据物体的三视图描述出几何体的基本形状或实物原型。
2、经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
3、了解将三视图转换成立体图形在生产中的作用，使学生体会到所学知识有重要的实用价值。
【学习重点】根据三视图描述基本几何体和实物原型及三视图在生产中的作用。
【学习难点】根据三视图想象基本几何体实物原型。
【学习过程】【问题情境】让学生欣赏事先准备好的机械制图中三视图与对应的立体图片，借助图片信息，让学生体会本章知识的价值。
并借此可以讲述一下现在一些中专、中技甚至大学开设的模具和机械制图专业的课程都需要这方面的知识，激发学生学习兴趣，导入本课。
【自主探究】根据下列几何体三视图，画出它们的表面展开图：（1解：（1）该物体是：（2）该物体是：画出它的展开图是：画出它的展开图是：【合作探究】例5某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三视图确定制作每个密封罐所需钢板的面积。
问题：要想救出每个密封罐所需钢板的面积，应先解决哪些问题？小组讨论结论：1、应先由三视图想象出物体的；2、画出物体的;解：该物体是：画出它的展开图是：它的表面积是：变式训练：如图，上下底面为全等的正六边形的礼盒，其主视图与左视图均由矩形构成，主视图中大矩形的边长如图所示，左视图中包含两个全等的矩形。
如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A、120cmB、395.24cmC、431.76cmD、480cm【归纳总结】物体的形状、物体的三视图、物体的展开图三者相互联系、相互转化，我们可以由三构造几何原型，进而画出它的展开图，还可求表面积和体积等。
【学以致用】1、在一仓库里堆放着若干相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来。
如图所示，则这堆正方体货箱共有箱。
2、如图是一个由若干个棱长相等的正方体构成的几何体的三视图。
三视图
课题： 29.2三视图（4）序号：
学习目标：
1、知识和技能：
学会根据物体的三视图所提供的数据，分析立体图形的有关数据并计算它的体积。
2、过程和方法：
经历探索简单的几何体的三视图的还原，进一步发展空间想象能力。
3、情感、态度、价值观：
了解将三视图转换成立体图形在生产中的作用，使学生体会到所学知识有重要的实用价值。
学习重点：
学会根据物体的三视图所提供的数据，分析立体图形的有关数据并计算它的体积。
学习难点：
根据三视图描述基本几何体和实物原型及三视图在生产中的作用。
导学方法：
课时：
导学过程
一、课前预习：
预习课本第P114——115例6的有关内容，尝试完成《导学案》的教材导读和自主测评。
二、课堂导学：
1、导入
让学生欣赏事先准备好的机械制图中三视图与对应的立体图片，借助图片信息，让学生体会本章知识的价值。
并借此可以讲述一下现在一些中专、中技甚至大学开设的模具和机械制图专业的课程都需要这方面的知识，激发学生学习兴趣，导入本课。
2、出示任务自主学习
阅读课本第P114——115例6的有关内容，并完成下面几个问题：
1）如何由几何体的三视图计算几何体的表面积与体积？
2）简述三视图的作用。
3、合作探究
见《导学》P123难点探究
三、展示与反馈：
检查自学情况，解释学生疑惑。
四、学习小结：
由三视图想象立体图形，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左面，然后再综合起来考虑整体图形。
然后根据物体的三视图所提供的数据，分析立体图形的有关数据并计算它的体积。
五、达标检测
1、课后练习
2、《导学案》自主测评
课后作业：
板书设计：
课题： 29.2三视图（4）
物体的形状、物体的三视图、物体的展开图三者相互联系、相互转化，我们可以由三构造几何原型，进而画出它的展开图，还可求表面积和体积等。
