热轧板带钢轧制规程设计一、引言热轧板带钢是一种广泛应用于工业领域的金属材料，其性能的稳定性和质量的优越性对产品的质量和使用寿命至关重要。
因此，热轧板带钢的制造过程需要遵循一定的规程和标准，以确保产品质量的稳定性。
本文将介绍一个热轧板带钢的轧制规程设计。
二、设计目标本轧制规程的设计目标是制定一套科学合理的生产工艺和操作规程，以确保热轧板带钢的质量和性能达到预期要求。
具体的设计目标包括：1.确定合适的轧制温度和轧制速度，以确保给定的产品尺寸和机械性能的要求。
2.设计适当的冷却方式，以确保产品在冷却过程中达到理想的组织结构。
3.确定合适的轧制压力和辊缝尺寸，以确保产品的形状和尺寸的精度。
4.设计适当的轧制工艺和操作规程，以确保生产过程的稳定性和可控性。
5.设计合适的质量检验方法和标准，以确保产品的质量符合要求。
三、设计思路本轧制规程的设计思路是在充分了解产品需求和原材料性能基础上，通过迭代优化的方式确定最佳的轧制工艺和操作规程。
具体的设计思路包括：1.通过分析产品的尺寸要求、力学性能要求和成分要求等，确定轧制温度和轧制速度的范围。
根据产品的板厚和钢种，选择适当的温度和速度条件，以满足产品的性能要求。
2.设计合适的冷却方式，以确保产品在冷却过程中达到理想的组织结构。
根据产品的厚度和形状，选择适当的冷却方式，并确定冷却速度、冷却介质等参数。
3.确定合适的轧制压力和辊缝尺寸，以确保产品的形状和尺寸的精度。
通过分析产品的厚度、宽度和长度要求，选取合适的辊缝尺寸，并确定合适的轧制压力。
4.设计合适的轧制工艺流程和操作规程，以确保生产过程的稳定性和可控性。
根据产品的尺寸和性能要求，确定轧制的工艺流程，并设计详细的操作规程。
5.设计合适的质量检验方法和标准，以确保产品的质量符合要求。
制定合适的质量检验方法和标准，进行产品的质量检验和评价。
四、设计步骤1.分析产品需求和原材料性能，确定轧制温度和轧制速度的范围。
2.设计合适的冷却方式，确定冷却速度和冷却介质。
（1）概述制定压下规程的方法很多，一般为经验法和理论法两大类。
经验方法是参照现有类似轧机行之有效的实际压下规程（经验资料）进行压下分配及校核计算。
理论方法就是从充分满足前述制定的轧制规程的原则要求出发，按预设的条件通过数学模型计算或图表方法，以求最佳的轧制规程。
这是理想和科学的方法。
通常在板带生产中制订压下规程的方法和步骤为：1）根据原料、产品和设备条件，在咬入能力允许的条件下，按经验分配各道次压下量，这包括直接分配各道次绝对压下量或压下率、确定各道次压下量分配率（）及确定各道次能耗负荷分配比等各种方法；2）制定速度制度，计算轧制时间并确定逐道次轧制温度；3）计算轧制压力、轧制力矩及总传动力矩；４）校核轧辊等部件的强度和电机过载过热能力；5）按前述制订轧制规程的原则和要求进行必要的修正和改进。
（2）限制压下量的因素限制压下量的因素：金属塑性、咬入条件、轧辊强度及接轴叉头等的强度条件、轧制质量。
最大咬入角与轧制速度的关系见表2-1。
表2-1 最大咬入角与轧制速度的关系轧制速度0 0.5 1.0 1.5 2.0 2.5 3.5/m/s最大咬入角/0 25 23 22.5 22 21 17 11（3）道次压下量的分配规律道次压下量通常有两种分配规律。
1）中间道次有最大的压下量，开始道次受到咬入条件的限制，同时考虑到热轧的破鳞作用及坯料的尺寸公差等，为了留有余地，给予小的压下量。
以后为了充分利用钢的高温给予大的压下量。
随着轧件温度下降，轧制压力增大，压下量逐渐减小。
最后为了保证板形采用较小的压下量，但这个压下量又必须大于再结晶的临界变形量，以防止晶粒过粗大，如图2-1（a）所示。
2）压下量随道次逐渐减小? 压下量在开始道次不受咬入条件限制，开轧前除鳞比较好，坯料尺寸比较精确，因此轧制一开始就可以充分利用轧件的高温采用大的压下量，以后随轧件温度的下降压下量逐渐减少，最后1～2道次为保证板形采用小的压下量，须大于再结晶的临界变形量，如图2-1（b）所示。
∴D 1=750~800mm 1.2、工作辊轴颈尺寸工作辊轴颈直径：d=（0.5~0.55）D 1 (D 1是新辊直径，且采用滚动轴承)∴d=400~440mm ，取d=440mm 工作辊轴颈长度：l=（0.83~1.0）d∴l=356~440mm ，取l=440mm （辊颈具体长度由轧辊结构确定，最终长度见图纸）圆角半径r=（0.05~0.12）D 1=37.5~90mm ，取r=80mm 1.3、工作辊传动端采用万向扁头，其尺寸如下图所示由轴肩及轴颈尺寸取d=414mm ，a=0.75d=310.5mm 1.4、工作辊尺寸如图2、支承辊尺寸2.1、轧辊直径： 1.3~1.5L=（热带钢精轧机组），且2 1.9~2.1D =21253.3~1446.2D mm =， 21425~1575D mm =比值2LD 标志着辊系的抗弯刚度，其值愈小，则刚度愈高；21D D 主要取决于工艺条件，当轧件较厚（咬入角较大）时，由于要求较大的工作辊直径，故选取较小的21D D 值；当轧件较薄时，则选用较大的21DD 值。
综合，取D 2=1440mm支承辊重车率取6%，2153216%D mm =-，取1530mm ，∴D 2=1440~1530mm 2.2、支承辊轴颈尺寸支承辊轴颈直径：d=（0.55~0.6）D 2 (D 2是新辊直径，且为滚动轴承) ∴d=841.5~918mm ，取d=900mm 。
圆角半径r=（50~90）mm ，取r=90mm 。
支承辊轴颈长度：l=（0.8~1.0）d∴l=720~900mm ，取l=900mm （辊颈具体长度由轧辊结构确定，最终长度见图纸）2.3、支承辊尺寸如图3、轧辊材料选择带钢热轧机的工作辊在选择轧辊材料时，应以硬度要求为主，同时兼4.2、支撑辊轴承的选择：四、轧辊强度校核四辊轧机，由于有支撑辊，存在工作辊与支撑辊之间弯曲载荷分配问题，其次它们之间存在相当大接触应力。
1 轧钢机选择1.1 轧钢机选择的原则1.2 轧钢机机架布置及数目的确定1.2.1 精轧前立轧机（FE）1.2.2 精轧机组（F1～F7）2 典型产品压下规程设计2.1 概述2.2 各道次出口厚度及压下量的确定2.2.1 粗轧机的压下量分配原则.2.2 精轧机的压下量分配原则2.2.3 综合分析2.3 轧机咬入的校核2.4 确定轧制速度制度2.4.1 粗轧机速度制度2.4.2 精轧机速度制度2.4.3 加减速度的选择2.5 确定轧制温度制度2.5.1 粗轧各道次温度确定2.5.2 精轧各道次温度确定2.6 力能参数的计算2.6.1 轧制力的计算和空载辊缝的设定2.6.2 轧制力矩的计算2.6.3 附加摩擦力矩的计算2.6.4 空转力矩的计算2.6.5 动力矩的计算2.7 层流冷却对温度的控制及大致的冷却速率的确定参考文献致谢板带钢是钢铁产品的主要品种之一，广泛应用于工业，农业，交通运输和建筑业。
宽带钢在我国国民经济中的发展中需求量很大。
世界各国近年来都在注重研制和使用连铸连轧等新技术和新设备来生产板带钢。
本设计是年产300万吨的热轧板带钢车间工艺设计。
产品规格为：（2.0～10.0）×（700～1600）mm。
所用钢种为：普碳钢、合金结构钢、不锈钢（约含25%）。
论文主要内容包括：轧制机的选择，典型产品工艺计算。
关键词：轧钢机，典型产品，轧制力，各道次温度，轧制速度，力矩计算。
1 轧钢机选择1.1 轧钢机选择的原则轧钢机是完成金属轧制变形的主要设备，是代表车间生产技术水平、区别于其它车间类型的关键。
因此，轧钢车间选择的是否合理对车间生产具有非常重要的作用。
轧钢机选择的主要依据是：车间生产的钢材的钢种，成品品种和规格，生产规模的大小以及由此而确定的产品生产工艺过程。
对轧钢车间工艺设计而言，轧钢机选择的内容是：确定轧机的结构型式，确定其主要参数，选用轧机机架数即布置形式。
在选择轧钢机时，一般要注意，考虑下列原则：（1）在满足产品方案的前提下，使轧机组成合理，布置紧凑；（2）有较高的生产率和设备利用系数；（3）保证获得良好的产品，并考虑到生产新产品的可能；（4）有利于轧机的机械化，自动化的实现，有助于工人的劳动条件改善；（5）轧机结构型式先进合理，制造容易，操作简单，维修方便；（6）备品备件更换容易，并利于实现备品备件的标准化；（7）有良好的综合经济技术指标。

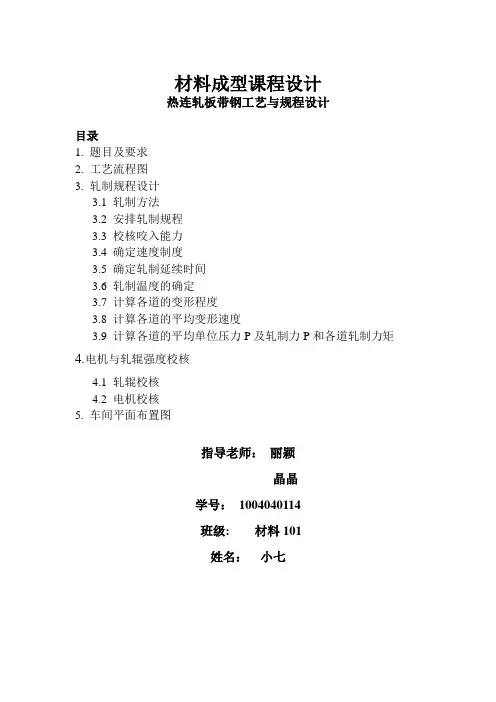

材料成型课程设计热连轧板带钢工艺与规程设计目录1. 题目及要求2. 工艺流程图3. 轧制规程设计3.1 轧制方法3.2 安排轧制规程3.3 校核咬入能力3.4 确定速度制度3.5 确定轧制延续时间3.6 轧制温度的确定3.7 计算各道的变形程度3.8 计算各道的平均变形速度3.9 计算各道的平均单位压力P及轧制力P和各道轧制力矩4.电机与轧辊强度校核4.1 轧辊校核4.2 电机校核5. 车间平面布置图指导老师：丽颖晶晶学号：1004040114班级: 材料101姓名：小七（1）题目及要求1) 设计题目已知原料规格为300×2500×12000mm，钢种为Q345，产品规格为20×3000mm。
2）Q345的产品技术要求（1）碳素结构钢热轧板带产品标准（GB912-89)，尺寸、外形、重量及允许偏差应符合 GB-709-88标准钢板长度允许偏差公称厚度钢板长度长度允许偏差＞4-16≤2000 +10 ＞2000-6000 +25 ＞6000 +30切边钢板宽度允许误差公称厚度宽度宽度允许偏差＞4-16 ≤1500 +10＞1500 +15（2）牌号、化学成分及机械性能：低合金结构钢1）碳素结构钢热轧板带产品标准（GB912-89)2)力学性能：综合力学性能良好，低温性能亦可，塑性和焊接性良好，用做中低压容器、油罐、车辆、起重机、矿山机械、电站、桥梁等承受动荷的结构、机械零件、建筑结构、一般金属结构件，热轧或正火状态使用，可用于-40℃以下寒冷地区的各种结构。
3)表面质量：表面要缺陷少，需要平整，光洁度要好。
（2）工艺流程图1）工艺流程坯料→加热→除鳞→定宽→粗轧→(热卷取→开卷)→精轧→冷却→剪切→卷取2）绘制工艺简图3）确定轧制设备粗轧机：二辊、四辊轧辊的主要参数的确定（辊身直径D 、辊身长度L ）决定板带轧机轧辊尺寸时，应先确定辊身长度L，然后再根据强度、刚度和有关工艺条件确定其直径D。
攀枝花学院学生课程设计（论文）题目：6×1700mm热轧带钢粗轧压下规程制定学生姓名：学号： 201111102034 所在院(系)：材料工程学院专业：材料成型及控制工程班级： 2011级压力加工班指导教师：肖玄职称：助教2014年10 月13 日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书课程设计（论文）指导教师成绩评定表摘要板带钢是钢铁产品的主要产品之一，广泛应用于工业、农业、建筑业以及交通运输业。
热轧板带钢在国名经济发展中起到巨大的推动作用。
热轧板带生产一直是轧制行业中高新技术应用最为集中、人为最为关注的领域。
本次设计的是中板坯连铸连轧生产线的粗轧压下规程。
本次设计介绍了热轧板带钢的粗轧压下规程，主要设备参数，以中板坯连铸连轧生产线来设计选择坏料，制定粗轧压下规程，制定速度制度、温度制度，最后对轧机的咬入角和轧辊的强度进行校核。
关键词：热轧带钢，中板坯连铸连轧，温度制度，速度制度，轧辊强度ABSTRACTPlate band steel is one of the main products of steel products, which is widely used in industry, agriculture, construction and transportation industry. Hot-rolled strip steel plays a huge role in national economic development. Hot-rolled strip production has been being the field of the application of high technology which is the most concentrated and of most concern in the rolling industry. The design of the rolling schedule of rough rolling of slab continuous casting and rolling production line has been made. This design introduces the roughing press rules of hot-rolled strip steel, main equipment parameters, the choices of bad material of slab continuous casting and rolling production line, develops speed system and temperature system, and checks the bite angle of rolling mill and the strength of the roller.Key words hot-rolled strip steel, slab continuous casting and rolling production line, speed system, temperature system, the strength of the roller目录摘要 (I)ABSTRACT (II)1热轧板带钢概述 (1)1.1热轧板带钢概述 (1)1.2热轧板带钢生产的工艺流程 (1)1.3热轧板带钢生产的生产设备 (1)2典型产品轧制工艺制定 (3)2.1压下规程设计 (3)2.1.1坏料尺寸 (3)2.1.2粗轧机组压下量的分配 (3)2.1.3校核咬入能力 (3)2.1.4确定速度制度 (4)2.1.5确定轧制温度 (6)2.1.6轧制压力的计算 (7)2.1.7传动力距的计算 (8)3 轧辊强度校核与电机能力验算 (10)3.1轧辊的强度校核 (10)3.1.1支承辊弯曲强度校核 (10)3.1.2工作辊的扭转强度校核 (12)3.1.3工作辊与支承辊之间的接触应力 (13)3.2电机的校核 (14)3.2.1 静负荷图 (14)3.2.2主电动机的功率计算 (15)4结束语 (17)参考文献 (18)1 热轧板带钢概述1.1热轧板带钢概述国名经济建设与发展中的大量使用的金属材料中钢铁材料占很大比例，例如2005年世界钢产量约为11亿吨。
热轧带钢轧制规程设计摘要钢铁行业是国民经济的支柱产业，而热轧带钢生产是钢铁生产中的主要环节。
热轧带钢工艺的成熟，为冷轧生产提供了优质的原料，大大地满足了国民生产和生活的需要。
本车间参考鞍钢1700ASP生产线，本设计中主要包括六部分，第一部分从热轧带钢机的发展、国外带钢生产先进技术以及我国带钢发展等几个方面阐述了热轧带钢发展情况；第二部分参考了鞍钢ASP1700生产线以及实际设计情况确定了车间的轧钢机械设备及参数；第三部分以典型产品Q235，3.8×1200mm为例从压下规程、轧制速度、轧制温度等方面确定了生产工艺制度；第四部分以典型产品为例进行了轧制力和力矩计算；第五部分根据设备参数和实际制定的生产工艺进行了咬入、轧辊强度的校核；第六部分本次设计总结。
关键词：热轧带钢，轧制工艺制度，轧辊强度目录1综述 (1)1.1引言 (1)1.2 热轧带钢机的发展现状 (1)1.3热轧板带钢生产的工艺流程 (2)1.4 热轧板带钢生产的生产设备 (3)1.5ASP1700热轧板带钢生产的新技术 (3)2 主要设备参数 (4)3 典型产品轧制工艺确定 (6)3.1 生产工艺流程图 (6)3.2 坏料规格尺寸的选定 (7)3.3 轧制工艺制定 (7)3.3.1 加热制度 (7)3.3.2 初轧和精轧各自压下制度 (7)3.3.3 精轧轧制速度 (9)3.3.4 精轧温度制度 (10)4力能参数计算 (10)4.1 精轧各机架轧制力计算 (10)4.2 精轧各机架轧制力矩的计算 (13)5设备强度及能力校核 (13)5.1 精轧机咬入角校核 (13)5.2 轧辊强度校核 (14)5.2.1 辊身弯曲强度校核 (17)5.2.2 辊颈弯曲和扭转强度校核 (19)5.2.3 辊头扭转强度校核 (20)5.2.4接触应力的校核 (20)6结语 (22)参考文献 (23)1 综述1.1引言按照厚度可将板带分为厚板、薄板和极薄带钢三大类，我国将厚度60mm以上的钢板称为特厚板，20mm~60mm的钢板称为厚板，4.0mm~20mm的钢板称为中板，0.2mm~4mm的钢板称为薄板，其中0.2mm~1.2mm又称为超薄板带，小于0.2mm的极薄板带称为箔材。
学院学生课程设计（论文）题目：6×1700㎜热轧带钢精轧压下规程设计学院本科学生课程设计任务书摘要压下规程设计的主要任务就是要确定由一定的板坯轧成所要求的板、带产品的变形制度，亦即要确定所需采用的轧制方法、轧制道次及每道次压下量的大小，在操作上就是要确定各道次辊缝的位置（即辊缝的开度）和转速。
因而，还要涉及到各道次的轧制速度、轧制温度及前后张力制度及道次压下量的合理选择，从而达到充分发挥设备能力，提高产量和质量，并使操作方便，设备安全的目的。
本课题设计了6×1700㎜热轧带钢精轧压下规程制定。
事实证明影响热轧带钢成品质量的主要因素有坯料缺陷、轧制温度、轧制张力、轧辊磨损及表面粗糙度等，而该课程设计任务就是采用合理压下规格以提高热轧带钢的产量和质量。
关键词压下规程设计，轧制，热轧带钢目录摘要 (IV)1 设计任务 (2)1.1设计任务 (2)1.2坯料及产品规格 (2)2 设计方案 (3)2.1产品规格 (3)2.2设计原则 (3)3 压下规程设计 (4)3.1精轧道次，分配压下量 (4)3.1.1轧制道次的确定 (4)3.1.2精轧机组的压下量分配 (5)3.2咬入能力的校核 (6)3.3计算轧制时间 (6)3.3.1精轧速度制度确定 (6)3.3.2各道轧件速度的计算 (7)3.4轧制压力的计算 (8)3.4.1精轧机组温度确定 (8)3.4.2精轧段轧制力计算 (8)3.5轧辊强度校核 (9)3.5.1支撑辊弯曲强度校核 (9)3.5.2工作辊的扭转强度校核： (11)4 结论 (12)参考文献 (15)1 设计任务1.1设计任务6×1700㎜热轧带钢精轧压下规程制定。
1.2坯料及产品规格依据任务要求典型产品所用原料：坯料：板坯厚度：120mm钢种：Q235最大宽度： 1700mm长度：5m产品规格：厚度：6mm板凸度：7坯料单重：8.07t2 设计方案2.1产品规格产品宽度1700mm, 厚度6mm，凸度7μm。
2.2设计原则压下规程设计的主要任务就是要确定由一定的板坯轧成所要求的板、带产品的变形制度，亦即要确定所需采用的轧制方法、轧制道次及每道次压下量的大小，在操作上就是要确定各道次辊缝的位置（即辊缝的开度）和转速。
因而，还要涉及到各道次的轧制速度、轧制温度及前后张力制度及道次压下量的合理选择，因而广义地来说，压下规程的制定也应当包括这些内容。
通常在板、带生产中制定压下规程的方法和步骤为：1.在咬入条件允许的条件下，按经验配合道次压下量，这包括直接分配各道次绝对压下量或压下率、确定各道次压下量分配率（△h/∑△h）及确定各道次能耗负荷分配比等各种方法；2.制定速度制度，计算轧制时间并确定逐道次轧制温度；3.计算轧制压力、轧制力矩；4.校验轧辊等部件的强度和电机功率；5.按前述制定轧制规程的原则和要求进行必要的修正和改进。
板带轧制规程设计的原则要求是：充分发挥设备能力，提高产量和质量，并使操作方便，设备安全。
3 压下规程设计3.1精轧道次，分配压下量3.1.1轧制道次的确定根据板坯尺寸、轧机架数、轧制速度以及产品厚度等合理确定粗轧机组总变形量及各道次压下量。
由于在粗轧机组上轧制时，轧件温度高、塑性好，厚度大，故应尽量应用此有利条件采用大压下量轧制。
考虑到粗轧机组与精扎机组之间的轧制节奏和负荷上的平衡，粗轧机组变形量一般要占总变形量的60%--80%。
在此，取粗轧的压下率为75%，则粗轧后板坯厚度为30mm ，长度为20000mm 。
由设计要求可知中间板坯厚度为30mm ；成品厚度为6mm ，则精轧轧制的总延伸率为：5630===∑h H μ式中 ：∑μ 总延伸率 H 坯料原始厚度 h 产品厚度平均延伸系数取1.26则轧制道次的确定如下726.1log 5log log log ===∑p N μμ（取整）由此得实际的平均延伸系数为：258.157==ps μ由上面计算分配轧制道次，和精轧平均延伸系数如下： 2.精轧为7道次连轧，各道次平均延伸系数 1.26 按μ分配原则我们将精轧的延伸系数如下表3.1.1 精轧的延伸系数3.1.2精轧机组的压下量分配精轧连轧机组分配各架压下量的原则；一般也是利用高温的有利条件，把压下量尽量集中在前几架，在后几架轧机上为了保证板型、厚度精度及表面质量，压下量逐渐减小。
为保证带钢机械性能防止晶粒过度长大，终轧即最后一架压下率不低于10%，此外，压下量分配应尽可能简化精轧机组的调整和使轧制力及轧制功率不超过允许值。
依据以上原则精轧逐架压下量的分配规律是：第一架可以留有余量，即考虑到带坯厚度的可能波动和可能产生咬入困难等，使压下量略小于设备允许的最大压下量，中间几架为了充分利用设备能力，尽可能给以大的压下量轧制；以后各架，随着轧件温度降低、变形抗力增大，应逐渐减小压下量；为控制带钢的板形，厚度精度及性能质量，最后一架的压下量一般在10-15%左右。
精轧机组的总压下量一般占板坯全部压下量的10-25%。
本次设计采用7架连轧，结合设备、操作条件直接分配各架压下量如3.1.3：道次 精轧延伸系数1.28 1.30 1.28 1.26 1.24 1.23 1.22表3.1.2 精轧机组压下量分配及各项参数3.2咬入能力的校核热轧钢板时咬入角一般为15～22°，低速咬入可取20°，由公式其中D 为对应道次轧机工作辊直径。
轧辊的工作辊直径选用400mm ，粗精轧机工作辊相同。
将各道次压下量及轧辊直径代入可得各轧制道次咬入角为：表3.2 粗、精轧各道次咬入角的校核3.3计算轧制时间3.3.1精轧速度制度确定确定精轧速度制度包括：确定末架的穿带速度和最大轧制速度；计算各架速度及调速范围；选择加减速度等。
精轧末架的轧制速度决定着轧机的产量和技术水平。
确定末架轧制速度时，应考虑轧件头尾温差及钢种等，一般薄带钢为保证终轧温度而用高的轧制速度；轧制宽度大及钢质硬的带钢时，应采用低的轧制速度。
本设道 次 F1 F2 F3 F4 F5 F6 F7 延伸系数分配 1.281.301.281.261.241.23 1.22 出口厚度（mm ） 23.44 18.03 14.09 11.18 9.02 7.33 6.007 压 下 量（mm ） 6.565.413.942.912.161.691.32压 下 率（%） 21.87 23.08 21.85 20.65 19.32 18.74 18.01 轧件长度(m) 25.60 33.28 42.58 53.67 66.52 81.86 99.83道 次: F1 F2 F3 F4 F5 F6 F7 轧辊直径（mm ） 400 400 400 400 400 400 400 压下量（mm ） 6.56 5.41 3.94 2.91 2.16 1.69 1.32咬入角(°)10.49.48.06.96.05.34.7arccos(1)hDα∆=-计产品6mm ，终轧速度设定为12m/s 。
末架穿带速度在8m/s 左右，带钢厚度小，其穿带速度可高些。
穿带速度的设定可有以下三种方式：1.当选用表格时，按标准表格进行设定；2.采用数字开关方式时，操作者用设定穿带速度的数字开关进行设定， 此时按键值即为穿带速度；3.其它各架轧制速度的确定：当精轧机末架轧制速度确定后，根据秒流量相等的原则，各架由出口速度确定轧件入口速度。
根据各架轧机出口速度和前滑值求出各架轧辊线速度和转速3.3.2各道轧件速度的计算已预设末架出口速度为12 m/s 由经验向前依次减小以保持微张力轧制依据秒流量相等原则即其中：i v 为各机架出口速度； i h 为各机架出口厚度。
根据以上公式可依次计算得： 各道次精轧速度的确定如表3.3：表3.3 各道次精轧速度的确定道次F1 F2 F3 F4 F5 F6 F7 出口速度(m/s)3.073.99 5.116.447.989.8712.00精轧机组间机架间距为5米，各道次纯轧时间为s v h t HLz 3.877==r i i c v H v h v h==间隙时间分别为t j1=5/3.04=1.63s t j2=5/3.99=1.25st j3=5/5.11=0.98s t j4=5/6.44=0.78s t j5=5/7.98=0.63s t j6=5/9.87=0.51s所以，总轧制时间为s t t tj z 1.14=+=3.4轧制压力的计算3.4.1精轧机组温度确定粗轧完得中间板坯经过一段中间辊道进入热卷取箱，再经过飞剪、除鳞机后，再进入精轧第一架时温度降为1050℃。
由于精轧机组温度降可按下式计算：)(100--=i i h h C t t nn n h h ht t C --=00)( 式中 0t 、0h ——精轧前轧件的温度与厚度n t 、n h ——精轧后轧件的温度与厚度［3］代入数据可得精轧机组轧制温度：根据生产现场经验可以预定终轧温度为800℃，即t n=800℃，计算得： C=62.5,道次 F1 F2 F3 F4 F5 F6 F7 温度℃9709469178828427947383.4.2精轧段轧制力计算目前普遍公认的最适合于热轧带钢轧制力模型的SIMIS 理论公式：T p LcKK BQ P =式中：P ——轧制力N ； B ——轧件宽度mm ；Qp ——考虑接触弧上摩擦力造成应力状态的影响系数； L c ——考虑压扁后的轧辊与轧件接触弧的水平投影长度mm ； K ——决定金属材料化学成分以及变形的物理条件－变形温度、变形速度及变形程度的金属变形阻力K=1.15s σ；K T ——前后张力对轧制力的影响系数； 由以上公式可知平均单位压力：T p KK Q p =① 计算p Q 时用西姆斯公式的简化公式克林特里公式其中② K T 按下式计算Ka a K fb T ττ)1(1-+-=因为前张力对轧制力的影响较后张力小，所以a>0.5，本设计中取a=0.7，前后张力均取3MPa 。
④接触弧投影长度计算：一般以为接触弧长度水平投影长度为R h Lc ⨯∆=表3.4.2 精轧各道的轧制力道 次 F1 F2 F3 F4 F5 F6 F7轧制力(KN) 56671 55285 50966 46263 44758 42006 409353.5轧辊强度校核3.5.1支撑辊弯曲强度校核四辊轧机的支承辊径D 2与工作辊径D 1之比一般在5.2~5.1范围内。
显然，支承辊的抗弯系数比工作辊大得多，即支承辊有很大的刚性。
因此，轧制时的弯曲力矩绝大部分由支承辊承担。
mc p H L Q 27.075.0+=2h H Hm +=支撑辊的弯曲力矩和弯曲应力分布见下图3.5。
